さて、この酷暑の中、ＬＡＢＯ金具を使ってDIYをしてくださったお客様より作品の応募をいただきましたのでご紹介します。

ご応募くださいましたのはクー様です☆
「サークル付二匹分犬小屋」をご製作いただきました。
クー様は今回2回目のご応募となります、ありがとうございます！！

前回のご応募作品はこちら「サークル付二匹分犬小屋」

まずはいただきましたコメントをご紹介します。
+++++++++++++++++++++++++++++++++++++++++++++++++++++
前回紹介した「サークル付 犬小屋」のサークル部分にも屋根を取り付けました。

犬小屋の後ろの部分には波板で屋根を取り付けましたが前のサークル部分には取り付けませんでした。
そのため犬たちが夏になるとサークル内が暑くなり完全にバテ状態だったのと
冬に雪がサークル内に積もってしまうので屋根を取り付ける事にしました。

なかなかリフォームするのに苦労すると思い気が進みませんでしたが、単管ＤＩＹさまの
金具ジョイントを使い作成することにしました。
+++++++++++++++++++++++++++++++++++++++++++++++++++++

なるほど、今回はサークル付き犬小屋をバージョンアップされたとのことですね。
素晴らしいです☆
製作物に足したり引いたりできるのは、DIYならではですね！

いただきましたお写真はこちらです

「犬小屋」と言いましても、こんなに大きい立派な犬小屋なんです！

前回同様、白いワンちゃんがのぞいています。
こんなに広いお家を作ってもらって嬉しいね＾＾

どのようにバージョンアップしたのか、前回のお写真と比較してみましょう

↓↓ before ↓↓

↓↓ after ↓↓

いただいたコメントにありましたように、前回は付いていなかった前方のサークル部分にも波板の屋根が
付いていることが分かります。

これでワンちゃんたちも今年の夏、日差しを避けて過ごせたのではないでしょうか。
ワンちゃんたち良かったねー＾＾

クー様より、工夫したポイントも教えていただきましたのでご紹介します！
+++++++++++++++++++++++++++++++++++++++++++++++++++++
工夫したところはサークル部分にどうやって屋根を付けるかと考えました。
もともと屋根を取り付けるつもりがなかったのでサークル部分の柱を短くしてしまいました。
その柱を延長させるために柱である単管をサンダーで切り落としC-2Rにて延長させました。

延長させてから前に屋根をのせる4ｍの単管をA-2L-90を使い増設し、
あとはB-2XとB-2XBをつかい屋根の柱となる単管を取付ました。
単管DIYさまの金具ジョイントがなければこのようなリフォーム工事は絶対にできませんでした、
屋根を取り付ける事により犬たちも夏の暑さから解放され夏バテせずに済みそうです。

冬の積雪も大丈夫だと思います。
これからも単管DIYさまの金具を使い単管で色々な物を作成していきたいと思います。
ありがとうございました。
+++++++++++++++++++++++++++++++++++++++++++++++++++++

わーーーん、なんて嬉しいコメントなんでしょうTT☆
クー様、ありがとうございます！

単管パイプDIYは、後からでもメンテナンスしやすいのが特徴です。
特に単管ＤＩＹランドのＬＡＢＯ金具は、後付けがしやすいように考えた金具もいくつか種類がございます。
クー様はそれらを使いこなしていらっしゃいますね。

クー様がご紹介してくださった金具たちはこちらです↓
画像をクリックすると詳細ページに移動します

①柱を延長させるために使用した 2方向パイプ繋ぎ金具（止まりまたは1箇所貫通出来ます）【C-2R】

②屋根を乗せる横方向の単管パイプを増設した ２方向９０度コーナー金具【A-2L-90】

③屋根の柱になる単管パイプを取り付けた 直交金具【B-2X】と 直交金具（クロスクランプ）【B-2XB】

クー様、この度はバージョンアップのお写真をお送りいただき誠にありがとうございました。
大変参考になりました。
ワンちゃんたちも大喜びのことと思います♪
今後ともＬＡＢＯ金具をよろしくお願い申し上げます。

単管ＤＩＹランドでは、お客様からのご自慢のDIY作品を募集しております。
いただいたDIY作品ご紹介ページ「工作展示会」にも、アイディア作品がたくさん載っています。
皆様のご投稿、お待ちしてます！
（※弊社基準を満たした作品のみ掲載とさせていただきますのでご了承ください。）
こちらのブログもチェック⇒【投稿してね！】工作展示会ページのお知らせ

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【お客様投稿作品】サークル付二匹分犬小屋 バージョンアップ！ first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

さて、今回もお客様からいただいた工作物をご紹介してまいります。
今回ご投稿いただいたのは「米の保冷庫の倉庫」です。
やっくん君様よりいただきました☆
さっそくご覧ください＾＾

①お米保冷庫用倉庫です

お好きな所へお好きなサイズで作製できるのが、DIYならではです！
単管パイプ製で頑丈な、保冷庫にぴったりサイズの倉庫ができましたね♪

②雨に当たらないように全面が覆ってあります

ＬＡＢＯ金具は突起が無いため、単管パイプの骨組みに壁や屋根を付けることが得意です！
やっくん君様は雨どいも付けて、本格的に仕上げていらっしゃいますね。

突起の無いＬＡＢＯ金具、なぜ壁や屋根の取付が得意なの？こちらのブログでご紹介しています ⇒ 突起（止めビスの頭・ボス）が無い『バシッとツライチ』

③鍵を取り付け、防犯カメラも設置したそうです

鍵を取り付けるために、片側サドルベース金具【D-1SB】を二つ使用していただきました！
単管ジョイントで鍵の取り付け？？
はい。アイディア次第で使い方が広がるＬＡＢＯ金具です♪

ＬＡＢＯ金具を使った鍵の取付け部の作製例はこちらのブログでもご紹介しています ⇒ ＬＡＢＯ金具を使って手作り小屋に鍵をかけよう（その2）

今年収穫のお米ももうこちらに保管されているでしょうか。
単管パイプで作った鍵付き倉庫であれば、屋外でも大切な物でも安心して保管できますね。その倉庫の組立にＬＡＢＯ金具を選んでいただいたこと大変光栄です。やっくん君様、この度はＬＡＢＯ金具のご利用ならびにお写真のご提供をありがとうございました！

単管ＤＩＹランドでは、お客様からのご自慢のDIY作品を募集しております。
いただいたDIY作品ご紹介ページ「工作展示会」にも、アイディア作品がたくさん載っています。
皆様のご投稿、お待ちしてます！
（※弊社基準を満たした作品のみ掲載とさせていただきますのでご了承ください。）
こちらのブログもチェック⇒【投稿してね！】工作展示会ページのお知らせ

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【お客様投稿作品】米の保冷庫の倉庫　頑丈な単管パイプDIY　　 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

本日ご紹介するのは前回ブログに引き続き、zee様ご製作のＬＡＢＯ金具を使ったDIY作品です！
前回のzee様ご製作作品「単管パイプ製 手作りブランコ」のブログはこちら

今回は、ＬＡＢＯ金具で作った屋根付きバーベキュー場のお写真をご提供いただきました。
食欲の秋！屋外でのBBQをお考えの方だけでなく、パーゴラや屋根付きウッドデッキにも応用が出来そうですので、DIYerの皆様ご参考になさってください。

①まずは骨組みです
なるほど、足元は3方向コーナー金具【A-3Y】等を使用して枠型に作ったんですね。

②塗装されて屋根が付きました
枠になっていた足元をそのまま地面に埋めたように見うけられます。
そしてＬＡＢＯ金具と単管パイプに白い塗装がされました。塗装することで一気にオリジナリティあふれるDIY作品に変身しますね。
はっきりと確認することが出来ませんが、屋根部分は単管パイプの梁にサドル【J-1S】で木材を取り付けてそこに波板を固定していると思われます。単管名人もよく使用する方法です。

③完成
屋根の下に椅子やテーブルが置かれて実際に使用している様子が分かります。BBQの準備もされて火も見えますね！
屋根がついたことで急な雨でも安心ですし、天井に蛍光灯も付けられたようです。
景色も良くて、これは最高だぁ＾＾♪

奥には前回ご紹介の手作りブランコも見えます！
ブランコで遊んでBBQで肉食べて！お腹が満たされたらまたブランコに腰かけて景色を楽しんで・・・♪なんて最高なアウトドアスポットなんでしょう＞＜！

屋根付きバーベキュー場もブランコも、ＬＡＢＯ金具を使って組み立てれば余計な出っ張りの無いスマートなDIY作品が完成します！
あなたも単管パイプDIYの際には、ぜひＬＡＢＯ金具をご利用ください。

zee様、ブランコに引き続きバーベキュー場のご製作とお写真提供を誠にありがとうございました！

今後もお客様からのご自慢のDIY作品を募集しております。
いただいたDIY作品ご紹介ページ「工作展示会」にも、アイディア作品がたくさん載っています。
皆様のご投稿、お待ちしてます！
（※弊社基準を満たした作品のみ掲載とさせていただきますのでご了承ください。）
こちらのブログもチェック⇒【投稿してね！】工作展示会ページのお知らせ

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【お客様投稿作品】単管パイプで作るバーベキュー場　ＬＡＢＯ金具 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

もはや、単管パイプDIYプロ☆SNファーム様ご製作の車庫が完成したとのことで、お写真をいただきましたのでご紹介させていただきます。

お写真の下に、SNファーム様からのコメントもございます。
これから車庫（ガレージ）や小屋等のご製作をお考えの皆様に、とても参考になる情報だと思いますのでぜひ最後までご覧ください＾＾

まずは正面からのアングルです。
普通乗用車と軽トラック2台が収まっても余裕のある造りになっています。

裏側からのアングルになります。
基礎の様子と、壁はトタンで造られている様子がよく分かりますね。

最後に内部のお写真です。
内部もトラスが作製されていること、また中央に単管パイプの柱が立っているのが見えます。
この柱に警戒用テープが貼られていて、目立つように工夫がされているんですね！

前回に引き続き、製作者であるSNファーム様より詳細コメントをいただいております。
————————————————————————————-
〇２台収容の車庫

前面の柱を無くすために梁構造の検討及び設計に時間を使いました。
3通りの柱を抜いて製作することに悩みました。
柱が5本必要なところ3本抜いて製作しました。
これにより、安定しました。

基礎の底辺で間口6,500㎜　奥行き6,300㎜　前面高さ1,980㎜　後面の高さ3,000㎜です。
今年の3月にトラス用のＬＡＢＯ金具が発売により、梁構造を見直すとともに、4月に屋根付きウッドデッキの製作で得た知見を基に4回目の設計変更をして施工図を作成して、製作しました。

妻が、桂の新車を購入するに当たり、車庫の製作依頼がありました。
屋根を乗せる前に前面の梁が、10㎝近く下がっていたので、ジャッキアップして、トラスの部品を全て緩めて、トラスの間隔の調整後、増し締めしました。

ジャッキアップを外した後に2㎝下がりで落ち着きました。
————————————————————————————-

補強バー(ブレース)でトラスを作ることにより、間口と内部の広い車庫が出来上がったんですね！トラスって便利☆
また、柱の本数を減らすことにより、何度も設計を見直したり、組立後も調整するなどと手間暇をかけていただいていることも分かります。
ここまでの超大作の製作品となると、やはり十分な準備や臨機応変な対応力も必要となってくるのですね。それが単管パイプDIYの醍醐味でもありますが、今後DIYをお考えの初心者の方はくれぐれもご無理だけはなさらぬよう、安全に留意して楽しくDIYお願いします ＞＜！！

SNファーム様、今回も素晴らしい製作品のご紹介をありがとうございました！！！

以前の単管名人のブログ「単管パイプDIYでトラスを作製」はこちらから

補強バー(ブレース)について、動画でもご紹介しています。

※小屋・ガレージ等を作る際には、建築基準法をご確認の上、遵守くださいますようお願い申し上げます。
地域によるルール等がある場合もございますので、ご不明な点は必ず事前に役所などにご確認ください。
安全には十分ご配慮頂いたうえでご製作ください。

単管ＤＩＹランドでは、お客様からのご自慢のDIY作品を募集しております。
いただいたDIY作品ご紹介ページ「工作展示会」にも、アイディア作品がたくさん載っています。
皆様のご投稿、お待ちしてます！
（※弊社基準を満たした作品のみ掲載とさせていただきますのでご了承ください。）
こちらのブログもチェック⇒【投稿してね！】工作展示会ページのお知らせ

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【お客様投稿作品】単管パイプで作る車庫＜後編＞　ＬＡＢＯ金具 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

ウッドデッキに続き、今回も超大作となっております！！！
SNファーム様、いつもご利用いただき、また今回も素晴らしい製作品のお写真のご提供を誠にありがとうございました。

それでは、ご覧ください！

素晴らしいー☆☆☆
これはもう、DIYの域を超えた製作品です。
ＬＡＢＯ金具をこんなに素晴らしく活用してくださるなんて、スタッフ一同、感無量です ＴＴ

SNファーム様よりコメントもいただきましたので、ご紹介させていただきます。
————————————————————————————-
〇単管パイプＤＩＹ第2弾
今回は、車2台収納の車庫を製作しました。
5月10日から単管の切断を始めて本日骨組みが完成しました。（5月17日時点）
来週は、工務店にお願いして屋根等を仕上げる予定です。

G-280Bを多用して梁を作製し、前面と内部の柱を無くすことが出来ました。
広い空間を確保できました。
新発売のG-280Bの動画を観てから、設計を見直しました。
G-280Bはとても重宝しました。
————————————————————————————-

単管パイプの切断から約一週間で骨組みを完成されたとのことで、本当にプロ顔負けです ＞＜；
屋根等は工務店さんにもお願いして製作予定だそうで、これは完成形も期待大！楽しみです！！

今年2月に発売を開始し、大好評いただいています 補強バー(ブレース) を多用していただいたとのことで、ありがとうございます。
お褒めの言葉をいただき、嬉しい限りです！！！

SNファーム様も補強材としてご利用いただいた、補強バー(ブレース)については、ブログ や 動画 でもご紹介していますので、ぜひご覧ください。

SNファーム様ご製作の、車庫ご紹介ブログは次回＜後編＞に続きます。
屋根と壁が付いた完成形のお写真、また、実際に車が入ってご利用中の写真もいただいておりますよー♪
これから単管パイプで車庫を作りたいな、とお考えの方にも有益なお話もいただいていますので、参考になること間違いなしです！
こうご期待 ＾＾

弊社は通常時より少人数体制で営業しており、日々、ご注文受付や出荷作業等の実作業に時間を費やしていますため、せっかくいただきました力作のご紹介が大幅に遅くなってしまいましたことをお詫び申し上げます。

ですが今後も、お客様からのご自慢のDIY作品を募集しております。（時間を作って、掲載作業がんばります！！）
いただいたDIY作品ご紹介ページ「工作展示会」にも、アイデア作品がたくさん載っています。
皆様のご投稿、お待ちしてます！
（※弊社基準を満たした作品のみ掲載とさせていただきますのでご了承ください。）
こちらのブログもチェック⇒【投稿してね！】工作展示会ページのお知らせ

※小屋・ガレージ等を作る際には、建築基準法をご確認の上、遵守くださいますようお願い申し上げます。
地域によるルール等がある場合もございますので、ご不明な点は必ず事前に役所などにご確認ください。
安全には十分ご配慮頂いたうえでご製作ください。

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【お客様投稿作品】単管パイプで作る車庫＜前編＞　ＬＡＢＯ金具 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

ご投稿者ちあき様からいただきましたのは、ＬＡＢＯ金具で作った自転車小屋です！

単管パイプとジョイントにローバルのマットカバーを塗布されたそうです。
なるほど。落ち着いた色合いになっています。

このようなちょっとしたスペースですと、既製品ではピッタリのサイズを見つけるのは、なかなか難しいかもしれません。
そんな時こそDIY！
単管パイプで作る自転車小屋も、ＬＡＢＯ金具で作ればスッキリしたおしゃれなデザインで完成しますね☆

ご利用いただいたＬＡＢＯ金具は
3方向コーナー金具【A-3Y】
3方向1箇所貫通金具【B-2T】
片側サドルベース金具【D-1SB】
コーナー用サドルベース金具【D-1LB】
固定ベース【F-1B】
サドル【J-1S】
になるかと思われます。
使用金具、金具の使用数量等は、ご利用になるスペースに合わせてお客様ごとにご検討くださいませ。

新たに発売を開始した 固定ベース【F-1B】を基礎に合わせて使っていらっしゃいますね、ありがとうございます！

八角形がポイントの固定ベース【F-1B】につきましては、YouTubeチャンネル「単管TV」でもご紹介しています。ぜひご覧ください！

ちあき様がご使用になった「ローバル」とは、ローバル株式会社さんの製品名で、常温亜鉛めっき塗料のことです。
ローバル株式会社様HP　https://www.roval.co.jp/
ちなみに、以前の単管名人のブログでもご紹介があります ⇒ 単管パイプ継手工作　常温亜鉛メッキ塗料ROVALのお奨め

ちあき様、この度はＬＡＢＯ金具のご利用とお写真のご提供、誠にありがとうございました＼(^▽^)／

お客様からいただいたDIY作品ご紹介ページ「工作展示会」にも、アイディア作品がたくさん載っています。
皆様のご投稿、お待ちしてます！
（※弊社基準を満たした作品のみ掲載とさせていただきますのでご了承ください。）

こちらのブログもチェック⇒【投稿してね！】工作展示会ページのお知らせ

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【お客様投稿作品】自転車小屋　単管パイプ　DIY first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

こんにちは！

今回はくー様よりご投稿頂きました。
くー様は以前、犬小屋のDIYもご投稿頂き、掲載させていただいております。
立派な犬小屋と、ちょこんと覗くかわいいワンちゃんのお顔を見てみてください！→犬小屋のご投稿ブログ

これから農機具小屋を作ろうという方の参考になるかもしれませんので、
くー様よりいただいたメッセージを掲載させていただきます。

①お客様名：くー様
②タイトル：農機具小屋

③工夫されたところ：大きな農機具小屋だったので、深さ50センチの基礎石を11個使い、強風に飛ばされないよう工夫しました。
１つの基礎石を土の中に埋め水平をとりながら作業をやりましたが中々水平が取れず、
また基礎石が重く長かったため深く土を掘らなければならなかったので、何度も土の中から出したり入れたりで基礎を決めるまで大変な作業でした。
また出入口のドアも耕運機が出入りできるよう幅を1m以上とりました。
屋根と壁も波板が透明だったので、目隠しと室内温度調整のため小屋の中に布を掛けました。
肥料やスコップ、農機具、一輪車、耕運機などすべての物が収納できるので単管での建築期間は長く大変でしたが
単管ＤＩＹさまにアドバイスとサポートを受けながら何とか建てる事ができました。（恐縮です！byスタッフ）苦労した分、色々な面で重宝し助かってます。

④ご制作理由：家の下に広い畑があるので農機具や耕運機や肥料を、取りに行くのに家と畑を何度も往復してました。
大変なので何とかならないかと単管ＤＩＹさんのホームページを見ていると農機具小屋の建て方のページを見つけました。

大作ですね！ＬＡＢＯ金具や弊社の参考図が役立ったようで、大変うれしい限りです。

犬小屋の時もそうでしたが、くー様の丁寧なDIYぶりにはスタッフ一同感動しております。

しっかり作れば、用途は色々。頑丈な秘密基地になってくれる、DIY小屋。皆様も是非チャレンジしてみてくださいね！

※小屋を作る際には、その土地土地で決まった条例等がございますので、
必ず役所などにご確認頂き、安全にご配慮頂いたうえでご製作頂きますようお願い申し上げます。

単管ＤＩＹランドでは、皆様のDIY作品を募集しています。

ご投稿いただいた作品は、単管名人が写真や説明を拝見、拝読し、「これはいいねー」というものを載せさせていただきます。

（安全性はもちろんですが、ＬＡＢＯ金具を巧く使ってくれてるね！これは面白い！など、あくまで名人基準でいいね！となったものを載せていきます。ご了承ください。）

詳しくはこちらのブログをご覧ください！

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【お客様投稿作品】農機具小屋　単管パイプ　DIY　ＬＡＢＯ金具 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

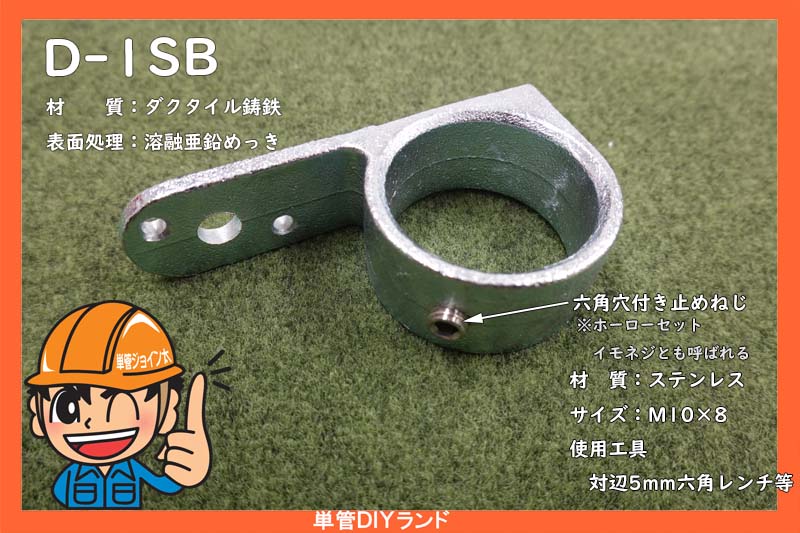

材質：ダクタイル鋳鉄

表面処理：溶融亜鉛めっき

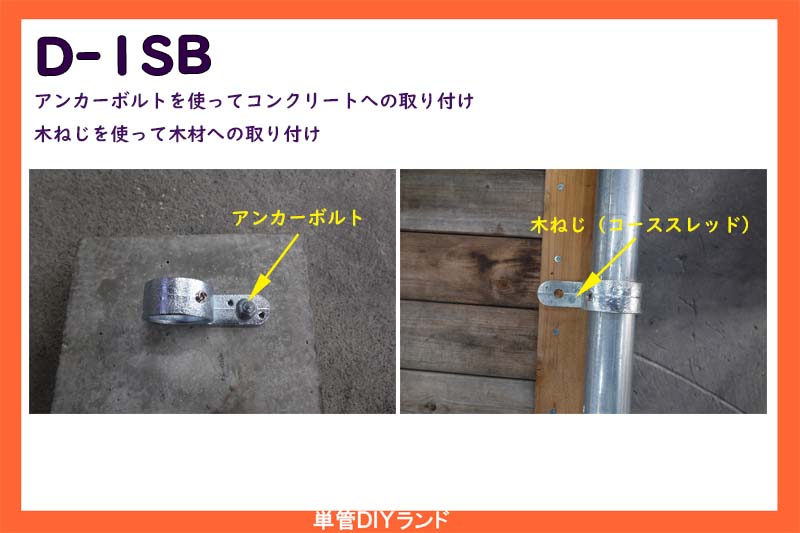

木ねじで金具と木材の端部を固定する金具です。

コンクリートにアンカーボルトを打ちこみ、取り付けることも可能です。

使用する単管パイプは外径がφ48.6ｍｍのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

※製品は改版される可能性があり、上記の説明は2022年2月18日時点となります。

製品の図面は各製品ショッピングページにございます。

D-1SBショッピングページ

前回【D-1B】のご紹介記事へ
次回【D-1WB】のご紹介記事へ

コーナー金具のご紹介記事へ（Ａ-3Ｙ）
貫通金具のご紹介記事へ（Ｂ-3Ｋ）
繋ぎ金具のご紹介記事へ（C-3T）
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ（F-1C-500)

他にもいろいろな金具がありますので、ぜひショップページで見てみてくださいね。

片側サドルベース D-1SB が使用されている製作品

ウッドデッキ

磯チャンネル様ウッドデッキ１

【お客様投稿作品】サンシェード＆ウッドデッキ！

小屋 （ サイクルポート ）

サイクルポート

【お客様投稿作品】ＬＡＢＯ金具でつくるサイクルポート　

縁台

お買い物はこちら↓

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 片側サドルベース金具 【D-1SＢ】単管パイプ 外径 φ48.6mm first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

材質：ダクタイル鋳鉄

表面処理：溶融亜鉛めっき

ボルトで金具同士を繋げる金具です。

使用する単管パイプは外径がφ48.6ｍｍのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

角根ボルトが使用できます。

※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】

※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2021年12月13日時点となります。

端末ボルト止め金具【D-1E】 ボルト止め金具【D-1S】を使用して組立を行った場合の
参考寸法の計算は「こちら」

製品の図面は各製品ショッピングページにございます。

D-1Sショッピングページ

次回【D-1E】【D-1S】の参考寸法計算記事へ
前回【D-1E】のご紹介記事へ

コーナー金具のご紹介記事へ（Ａ-3Ｙ）
貫通金具のご紹介記事へ（Ｂ-3Ｋ）
繋ぎ金具のご紹介記事へ（C-3T）
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ（F-1C-500)

他にもいろいろな金具がありますので、ぜひショップページで見てみてくださいね。

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 端末ボルト止め金具 D-1S 単管パイプ 外径φ48.6mm 専用 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

材質：ダクタイル鋳鉄

表面処理：溶融亜鉛めっき

単管パイプの先端に取り付けて、ボルトで金具同士を繋げる金具です。

使用する単管パイプは外径がφ48.6ｍｍのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

単管パイプの挿入の深さは約35mm

角根ボルトが使用できます。

※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】

製作するときの単管パイプの寸法の計算

製作品外径で寸法を1000mmにしたい場合、D-1Eは外径より約60mmの所まで単管パイプが挿入されます。

外径から片側60mmを引いた寸法が単管パイプのおおよその寸法になり、この画像の場合

1000mm – 120mm(片側60mm×2カ所) = 880mm

単管パイプの長さはおおよそ880mmになります。

※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2021年12月10日時点となります。

端末ボルト止め金具【D-1E】 ボルト止め金具【D-1S】を使用して組立を行った場合の
参考寸法の計算は「こちら」

製品の図面は各製品ショッピングページにございます。

D-1Eショッピングページ

次回【D-1S】ご紹介記事へ
前回【C-2R】ご紹介記事へ

コーナー金具のご紹介記事へ（Ａ-3Ｙ）
貫通金具のご紹介記事へ（Ｂ-3Ｋ）
繋ぎ金具のご紹介記事へ（C-3T）
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ（F-1C-500)

他にもいろいろな金具がありますので、ぜひショップページで見てみてくださいね。

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 端末ボルト止め金具 D-1E 寸法計算 単管パイプ 外径φ48.6mm 専用 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.
