お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

単管工作は、あなたのアイディアで使用方法も、形も、サイズも自由自在！！！
ＬＡＢＯで簡単ＤＩＹ！　自由に単管工作を楽しんでください(*^▽^*)

真似したくなる単管金具　Google画像へリンク　ここをクリック

単管パイプＬＡＢＯ（ラボ）工作画像

注意：外径 φ48.6mm 単管パイプ 専用金具です。

＜注意＞
ご提供頂いた写真のイメージ図を作成し、金具の種類と数量を算出した参考資料になります。
ご購入の際は、金具の種類・数量はお客様ご自身でご検討、ご確認をお願い致します。
※ご質問・お問い合わせがございましたら、こちらのお問い合わせフォームよりお願い致します。

俺だけの工作小屋　小屋を回して中まで見られる　3D-PDF

単管パイプの多目的ハウス工事途中

束と垂木が独立タイプの小屋

多目的小屋の骨組み完成

多目的ハウスのパイプ骨組    小屋を回して中まで見られる　3Ｄ-ＰＤＦ

多目的ハウスのパイプ屋根の波板　　 小屋を回して中まで見られる　3Ｄ-ＰＤＦ

多目的ハウスのパイプの屋根（波板）外回り（板張り）　小屋を回して中まで見られる　3Ｄ-ＰＤＦ

多目的小屋の骨組み完成

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

ウエスタンラッチ　ウエスタンラッチの詳細は　カインズホーム　リンク

ドリルビスとは、薄い鉄板に穴を空けながらねじで締め込み止めるビスです。
金具取付にはドリルで下穴3.8ｍｍ貫通してドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

B-2X  直交金具　　金具の中まで見られる　3D-PDF

外径 φ48.6mm 単管パイプ 専用金具 ＬＡＢＯ(B-2X)

D-1SB  片側サドルベース金具　　金具の中まで見られる　3D-PDF

外径 φ48.6mm 単管パイプ 専用金具 ＬＡＢＯ(D-1SB)

D-1WB   両側サドルベース金具　　金具の中まで見られる　3D-PDF

外径 φ48.6mm 単管パイプ 専用金具  ＬＡＢＯ(D-1WB)

B-2ＴＨ　3方向1箇所貫通金具　　金具の中まで見られる　3D-PDF

外径 φ48.6mm 単管パイプ 専用金具  ＬＡＢＯ(B-2TH)

B-3Ｋ  4方向1箇所貫通金具　　金具の中まで見られる　3D-PDF

外径 φ48.6mm 単管パイプ 専用金具  ＬＡＢＯ(B-3K)

B-3X  4方向1箇所貫通金具　　金具の中まで見られる　3D-PDF

外径 φ48.6mm 単管パイプ 専用金具  ＬＡＢＯ(B-3X)

F-15-1B  角型ベース金具　　金具の中まで見られる　3D-PDF

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
外径 φ48.6mm 単管パイプ 専用金具  ＬＡＢＯ(F-15-1B)

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

B-2Ｈ  蝶番・ヒンジ金具　　金具の中まで見られる　3D-PDF

外径 φ48.6mm 単管パイプ 専用金具  ＬＡＢＯ(B-2H)

B-2Ｔ 3方向1箇所貫通金具　　金具の中まで見られる　3D-PDF

外径 φ48.6mm 単管パイプ 専用金具  ＬＡＢＯ(B-2T)

A-2L-90 2方向90度コーナー金具　　金具の中まで見られる　3D-PDF

単管パイプ外径48.6mm専用金具　ＬＡＢＯ(A-2L-90)

サッシ類も意外と取り付け簡単です。
単管パイプ小屋にアルミサッシの取り付け枠金具（Ｄ-1Ｚ）四角で（SPF材）木ねじで固定

トビラの上下にストッパー(D-1SB)を入れる事をお勧めします。

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAN(ザム）鋼板とは、ほぼ錆びないと言われる画期的な鉄板。単管パイプとほぼ同じ材質です。

引用元　株式会社Fugen

ちょっと暖かい保護キャップ使用の柵（クロロプレンゴム）は耐候性がある為に想像以上に長持ちしますよ・・・
ＬＡＢＯ protection cap K-1C(CR)  とは保護キャップ
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

単管パイプ専用吊りバンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

便利な角根ボルトも取り扱い販売しております。
ＬＡＢＯ（ラボ）金具同志の接続に便利な角根ボルト（根角）丸頭タイプ（M10-25-N)

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

注意：チャート図は参考の構造であり、地域的（豪雪、強風、多雨、他）を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

アイソメとは、立体物を斜め方向から見た状態で表現する図法のひとつです。X・Y・Z の各軸を一定の角度で配置し、立体を均等に投影することで、奥行きや形状をわかりやすく示すことができます。
「アイソメトリック（isometric）図」の略称です。

PDFをダウンロードして、工作物のイラスト立体図描きにご利用下さい。
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ工作スノコとは　金具で止めるタイプと枠にはめ込むタイプの2種類から選択

単管パイプ小屋の木材との接続用金具　(他の金具に合わせて5ｍｍ浮くサドルベースタイプとパイプ直付けサドルタイプ）

単管パイプ目隠し板塀　自由柱（背柱）タイプに使用金具類

単管パイプの板塀に使用金具

基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）

単管パイプと木材のDIY工作に便利なSPF材とは、ホームセンタ－様等で一般的に販売されている木材です

単管パイプと木材の直付け接続金具（J-1S)亜鉛鍍金鋼板製

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

DIYパイプ工作は出来る限りパイプの加工は避ける。パイプ本来の物性値の変化により強度の低下を回避して安全第一を優先する。

ＬＡＢＯ（ラボ）金具は溶融亜鉛めっき仕上げです・・・ドブめっきとか天ぷらめっきとも呼ぶ・・
ＬＡＢＯ金具と単管DIY工作類

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

お買い物はこちら ↓

単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【単管パイプＤＩＹ作品】単管パイプ多目的切妻屋根ハウス ＬＡＢＯ(ラボ) φ48.6 単管パイプ用 金具 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ ちょっと覗いてみてください↓↓

真似したくなる単管金具　Google画像へリンク　ここをクリック

『備えあれば憂いなし』　防災ベッドからお姫様ベッドに変身　『既存のベッド使用』

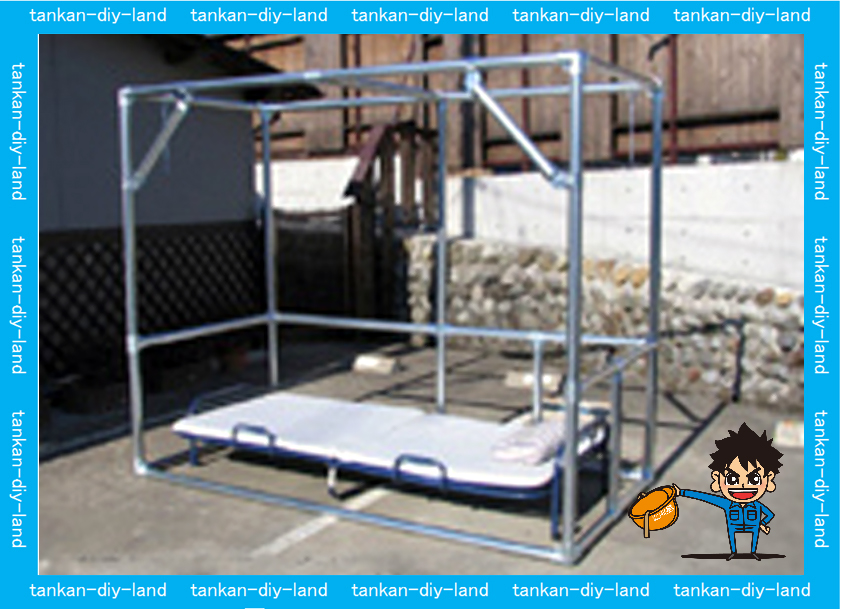

地震でも安心、家が倒壊してもベッドは守る単管パイプ骨組み　『念には念を入れる』

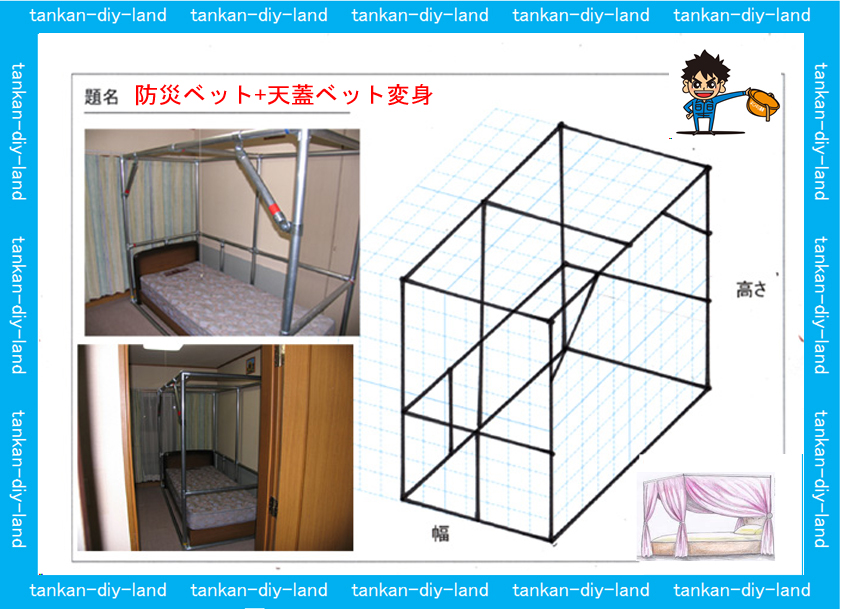

アイソメ立体図を描いて、ＬＡＢＯ（ラボ）金具の拾い出し

既存のベッド使用の単管パイプ骨組

貴方のセンスでカーテンを付ければ、お姫様ベッド（天蓋）に変身

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAN(ザム）鋼板とは（ほぼ錆びないと言われる画期的な鉄板）単管パイプとほぼ同じ材質です。

引用元　株式会社Fugen

ちょっと暖かい保護キャップ使用の柵（クロロプレンゴム）は耐候性がある為に想像以上に長持ちしますよ・・・
ＬＡＢＯ protection cap K-1C(CR)  とは保護キャップ
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ専用吊りバンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

便利な角根ボルトも取り扱い販売しております。
ＬＡＢＯ（ラボ）金具同志の接続に便利な角根ボルト（根角）丸頭タイプ（M10-25-N)

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

ウエスタンラッチ　ウエスタンラッチの詳細は　カインズホーム　リンク

ドリルビスとは、薄い鉄板に穴を空けながらねじで締め込み止めるビスです。
金具取付にはドリルで下穴3.8ｍｍ貫通してドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

ＬＡＢＯ(ラボ）金具類でこんな物もできます。（金具表面処理は溶融亜鉛めっき仕上げ）

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

サドル(J-1S)は単管パイプ専用外径48.6

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

出来る限りパイプに加工は避ける。パイプ本来の物性値の変化により強度の低下とサビの発生を回避して安全第一を優先する。

両端支点のモーメント（M=PL/4)   中間荷重の算出数式　一般炭素鋼鋼管（JIS G 3444) 100mm間隔

締め付け強度（トルク）と引き抜き強度への変化
単管パイプＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

お買い物はこちら ↓

単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 娘の既存ベッドを防災ベッドに。さらにカーテンでお姫様（天蓋ベッド）に変身 単管パイプ工作 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

アイソメ画像から立体画像を描く　Google 画像で見る

雨の日の泥跳ねを防ぐ底高、単管パイプ保管台（大きさ・高さは任意で設定）
底高単管パイプ保管台

単管パイプの保管台

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

底高と一般のパイプ保管台の比較
単管パイプの保管台

ＬＡＢＯ K-1C(CR)  とは
端末キャップ（K-1C)と保護キャップ(K-1C(CR))

保護キャップ　材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

ほぼ錆びないと言われているZAM（ザム）鋼板製

引用元　株式会社Fugen

*****************************************************************************

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ専用吊りバンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

便利な角根ボルトも取り扱い販売しております。
ＬＡＢＯ（ラボ）金具同志の接続に便利な角根ボルト（根角）丸頭タイプ（M10-25-N)

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z)1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

サドル(J-1S)は単管パイプ専用外径48.6

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。

単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）

お買い物はこちら ↓

単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post あったらいいな、雨の日の泥跳ねを防ぐ底高単管パイプ保管台 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

ＬＡＢＯ(ラボ）パイプジョイントは突起（止めビスの頭・ボス）等の無い設計（止めビスを締め込むと金具の肉厚程度）

木材との接続『バシッとツライチ』

単管ＤＩＹランドの多くの工作物を見る　Google画像へリンク

ＬＡＢＯ(ラボ)ツライチ金具の紹介

ＬＡＢＯ(ラボ）金具はなぜ木材との接続が楽なのか？？？単管名人解説動画・・・

ＬＡＢＯ(ラボ）パイプジョイントは突起（止めビスの頭・ボス）等の無い設計（止めビスを締め込むと金具の肉厚程度）

ラボ金具を止めるネジは小さい様に見えますが、Ｍ-10ボルトで締めているのと同じです。15Ｎｍで引き抜き強度は約610ｋｇ

木材との接続を楽しくするＬＡＢＯ(ラボ）継手金具

単管パイプと（木材・コンクリート支柱）等の接続金具類
D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）・J-1S(サドル）

単管パイプと木材との接続金具

単管パイプと木材との接続金具

パイプと木材の直付け接続金具（J-1S)

単管パイプ目隠し板塀　自由柱タイプに使用金具類

基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）

アイソメとは、立体物を斜め方向から見た状態で表現する図法のひとつです。X・Y・Z の各軸を一定の角度で配置し、立体を均等に投影することで、奥行きや形状をわかりやすく示すことができます。
「アイソメトリック（isometric）図」の略称です。

PDFをダウンロードして、工作物のイラスト立体図描きにご利用下さい。
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)

引用元　株式会社Fugen

単管パイプ端末専用（ゴム・安全・保護）キャップとは

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

ウエスタンラッチ（カインズホーム購入）　ウエスタンラッチの詳細は　カインズホーム　リンク

ドリルビスとは、薄い鉄板に穴を空けながらねじを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

単管パイプ専用吊りバンド(J-TB)使用例

ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

ＬＡＢＯ（ラボ）金具は錆びに強い溶融亜鉛めっき仕上げです。
ＬＡＢＯ(ラボ）金具類でこんな物もできます。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、一般では中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形（曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う 　(本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg)

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓

単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 突起（止めビスの頭・ボス）が無い『バシッとツライチ』ＬＡＢＯ金具直販サイト　 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

G-40Aの本体はスーパーダイマ鋼板で『切り口や塗装処理が不要』という特性があると言われている材質です。

木材の筋交い部

基礎ブロック市販品・基礎金具・水平調整金具・壁金具・アタッチメント・サッシ取付金具

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

アタッチメントアングルピース（G-40A)はスーパーダイマ鋼板で：ほぼ錆びないと言われる画期的な鉄板です。

ほぼ錆びないと言われているスーパーダイマ鋼板仕様のアタッチメントアングルピース（G-40A)ＬＡＢＯ金具

ＬＡＢＯ（ラボ）金具の耐候性確認サンプル場所　溶融亜鉛めっきとスーパーダイマ鋼板と亜鉛めっき鋼板等

コンクリートとアンカーボルトで接続　コンクリートドリル10.5ｍｍを振動ドリルに取り付けて穴あけ作業、アンカーボルトを穴に挿入上部のピンを叩いて完了。（アンカーボルトは、Ｍ10-60ｍｍ使用）

木材とコンクリートの単管パイプ筋交い

強化対策することも出来ますよ
左（G-40A, 対面2個使用）　　右（G-40A, 片側1個使用）

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)

引用元　株式会社Fugen

ＬＡＢＯ protection cap K-1C(CR)  とは
保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・等
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

ウエスタンラッチ（カインズホーム購入）　ウエスタンラッチの詳細は　カインズホーム　リンク

ドリルビスとは、薄い鉄板に穴を空けながらねじを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)は、 角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ専用吊りバンド(J-TB)使用例

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと木材のDIY工作に便利な、SPF材とは

パイプと木材の直付け接続金具（J-1S)

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』

単管パイプ使うならどっち

購入前にパイプのマーキングで確認

単管パイプの強度とは：中間荷重（質量）で荷重を取り去るとパイプが元に戻れる（復元できる）最大荷重です。参考資料
両端支点のモーメント（M=PL/4)   中間荷重の算出数式　一般炭素鋼鋼管（JIS G 3444) 100mm間隔

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う 　(本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg）

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓

単管ＤＩＹランド　 Youtubeチャンネル 　楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post アタッチメント(G-40A)は木材やコンクリートと金具の接続 『スーパーダイマ』鋼板製 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

初めての単管パイプＤＩＹ　手洗い場の屋根造り

アイソメ立体図で金具拾い

アイソメとは、立体物を斜め方向から見た状態で表現する図法のひとつです。X・Y・Z の各軸を一定の角度で配置し、立体を均等に投影することで、奥行きや形状をわかりやすく示すことができます。
「アイソメトリック（isometric）図」の略称です。

PDFをダウンロードして、工作物のイラスト立体図描きにご利用下さい。
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

ＬＡＢＯ金具は溶融亜鉛めっき仕上だから錆びに強い
ＬＡＢＯ金具と単管DIY工作類

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ専用吊りバンド(J-TB)使用例

ウエスタンラッチ（カインズホーム購入）　ウエスタンラッチの詳細は　カインズホーム　リンク

ドリルビスとは、薄い鉄板に穴を空けながらねじを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

木材との接続を楽しくするＬＡＢＯ(ラボ）継手金具

パイプと木材の直付け接続金具（J-1S)

単管パイプ目隠し板塀　自由柱（背柱）タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAN(ザム）鋼板とは（ほぼ錆びないと言われる画期的な鉄板）単管パイプとほぼ同じ材質です。
引用元　株式会社Fugen

ＬＡＢＯ protection cap K-1C(CR)  とは
保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・等
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける(アルミサッシ）の取り付け枠工事
単管パイプにSPF材の枠を取り付ける金具（D-1Z)1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量　PIPE-48.6×2.4　(JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4ｍｍの(JIS G 3444)中間荷重（10cm単位）（参考資料）

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う 　(本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg）

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓

単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 庭に手洗い場の屋根造り　初めての単管パイプDIY tankan.tv first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

「単管ＤＩＹランド」には単管パイプ工作のヒントがたくさんあります。
探しにくいときは、作りたい物を Google画像検索で調べると、関連ページが見つけやすくなります。

ＬＡＢＯで簡単ＤＩＹライフを楽しんでくださいね♪

単管工作名人の　Google画像を見て工作の参考にする。
対策　①　締めトルクを上げる12Ｎｍ(370kg)⇒15Ｎｍ(610kg)　プラス240kgへ引抜強度がアップとなります
対策　②　ドリルビス（4-15ｍｍ）片側に貫通。引く抜き強度が890kgアップ
対策　③　貫通ボルトＭ6-70貫通。　引抜強度1ｔon以上金具に変化無し

注意：パイプ接続のビス締めにインパクトドライバー等の電動工具は使用は不可（ねじ破壊の恐れ）

引き抜き試験

② ドリルビス強化対策　3.8ｍｍのドリルで片側貫通

② ドリルビス強化対策  4ｍｍドリルビスをねじ込む

② ドリルビス強化対策    荷重890ｋｇでドリルビスせん断写真（パイプ側）

② ドリルビス強化対策 荷重890ｋｇでドリルビスせん断写真（金具内側）
ドリルビス（4-15ｍｍ）片側に貫通。引く抜き強度が890kgにアップ（参考資料）

③ 貫通ボルトタイプ　金具にパイプを挿入して7ｍｍの穴を貫通してＭ6-70ｍｍボルトで止める。
貫通ボルトＭ6-70貫通。　引抜強度1ｔ金具に変化なしでした。参考資料

ＬＡＢＯ（ラボ）金具は溶融亜鉛めっき仕上げです・・・ドブめっきとか天ぷらめっきとも呼ぶ・・
ＬＡＢＯ金具と単管DIY工作類

保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・等
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAＭ(ザム）鋼板とは（ほぼ錆びないと言われる画期的な鉄板）単管パイプとほぼ同じ材質です。

引用元　株式会社Fugen

ＬＡＢＯ（ラボ）キャスター工作物、こんな物が出来ます。

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

木材との接続を楽しくするＬＡＢＯ(ラボ）継手金具

パイプと木材の直付け接続金具（J-1S)

単管パイプ目隠し板塀　自由柱（背柱）タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

ウエスタンラッチ（カインズホーム購入）　ウエスタンラッチの詳細は　カインズホーム　リンク

ドリルビスとは、薄い鉄板に穴を空けながらねじを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)は、 角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ専用吊りバンド(J-TB)使用例

アイソメとは、立体物を斜め方向から見た状態で表現する図法のひとつです。X・Y・Z の各軸を一定の角度で配置し、立体を均等に投影することで、奥行きや形状をわかりやすく示すことができます。
「アイソメトリック（isometric）図」の略称です。

PDFをダウンロードして、工作物のイラスト立体図描きにご利用下さい。
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける(アルミサッシ）の取り付け枠工事
単管パイプにSPF材の枠を取り付ける金具（D-1Z)1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

パイプが重いと強いと思っていませんか？？？

計算式から算出した中間荷重（参考資料）

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う 　(本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg）

お買い物はこちら ↓

単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 単管パイプと金具接続の強化対策（3例 ）　ＬＡＢＯ（ラボ）ジョイント直販 tankan.tv first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

アイソメ画像から立体画像を描く　Google 画像で見る

単管パイプ柵

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

階段手摺

間仕切り柵

フェンス柵とゲート

単管パイプ専用　吊りバンド（J-TB)　と市販品フェンス類

看板、案内板

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管安全柵

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

エキスパンドの柵（間仕切りタイプ）

単管パイプ、直交クランプ ＬＡＢＯ（ラボ）金具（B-2X・B-2XB）

庭の柵

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

直交クランプ（Ｂ-2ＸＢ）柵

コンクリートの接続は（サドルベース　D-1WB)

単管パイプの板塀

自由柵背柱タイプ　Ｂ-2Ｘタイプ

金具の肉厚を浮かして木材、コンクリートに止める、サドルベース(D-1SB・D-1WB・D-1LB)

角度が自在な柵

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

階段中央手摺

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】

大きさ自由自在のバリケード

屋根付き、風抜き、目隠し塀

単管パイプ柵

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

螺旋階段の手すり

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ骨組の板塀　風抜き対策

自由柱柵（背柱タイプ）

防風ネット

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

フェンス柵（自由柱タイプ）

単管パイプ専用、直交クロスクランプ（B-2XB)

単管パイプ柵

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

間仕切りタイプ柵

自由柱

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

コピーかPDFをダウンロードして、工作物のイラスト立体図描きにご利用下さい。 (アイソメ図用紙 　A4- ＰＤＦ）

単管パイプ工作の柱の基礎と横端末や枠の取り付けの選択

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAＭ(ザム）鋼板とはほぼ錆びないと言われる画期的な鉄板。単管パイプとほぼ同じ材質です。

引用元　株式会社Fugen

ゴムキャップ・安全キャップ・保護キャップ（クロロプレンゴム）とは
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1S(サドル）

単管パイプと木材の直付け接続金具（J-1S)亜鉛鍍金鋼板製

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画等』は参考資料であり保証値ではございません。自作工作物は自己責任となります。
！！！取り付けビスの締め忘れにも注意必要です！！！

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

お買い物はこちら

単管ＤＩＹランド  Youtubeチャンネル  楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。

株式会社 単管ＤＩＹ研究所

The post 単管パイプDIY　【柵 フェンス 手摺り 階段手摺 看板】ＬＡＢＯ（ラボ）金具類　メーカー通販サイト first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

アイソメ画像から立体画像を描く、Google 画像で見る

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

錆びに強いＬＡＢＯ（ラボ）金具

注意：弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任となります。
！！！取り付けビスの締め忘れにも注意必要です！！！

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

単管パイプ小屋の木材との接続用金具

単管パイプと木材との接続金具

単管パイプと木材との接続金具

単管パイプ目隠し板塀　自由柱（背柱）タイプに使用した金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

単管パイプ小屋

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z)1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1S(サドル）

サドル(J-1S)は単管パイプ専用外径48.6

単管パイプと木材のDIY工作に便利な、SPF材とは

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？

＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については、品質や規格面で注意が必要な場合があります。

単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）

お買い物はこちら

単管ＤＩＹランド 　Youtubeチャンネル　 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。

株式会社 単管ＤＩＹ研究所

The post 単管パイプ工作写真⇒立体図⇒使用出来るＬＡＢＯ（ラボ）金具と数量（163工作の解説）　単管継手直販サイト first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.
