今年最初の投稿も、お客様からいただきました単管パイプ製作品のご紹介をさせていただきます。
今回は、株式会社住建様よりご応募いただきました「整理棚」です。

コメントをいただいていますので、先にご紹介させていただきます。
————————————————————————————-
事務所倉庫の整理棚を作成しました。
上段コーナー金具をB-3Kを使う事で単管パイプの使い勝手がふえました。
また、ベニアを敷くだけでなく手間はかかりましたが参考にさせて頂き
スノコ風にデザイン性があがりました。
今まで使っていたクランプは突きがあるためケガする方もいましたが
スマートな接続で簡単に作れました。

また注文して到着までが早い！
足りない分を注文しても翌日には届き止まってしまった作業も翌日には完成
出来ました。そして、通常のクランプより価格がお安い！
大変満足させて頂きました
ありがとうございました
————————————————————————————-

お褒めの言葉もいただき、大変ありがたく、嬉しく思います。ありがとうございます！！
実は、弊社が今まで作製してきた棚とは違うパターンで組み立てた新しいタイプの棚です。
これまで単管ＤＩＹランドを見てくださっていた方にも、新しいアイディアとしてご覧いただけると思いますので、お楽しみに♪

それでは、どんな棚が出来上がったのか見てみましょう♪

ＬＡＢＯ金具で組んだことにより余分な出っ張りの無い、スッキリした印象の棚が完成していますね！
上中下段共に同じ金具を使用することで（角柱【B-3K】×3個、中間柱【B-4Y】×3個）同じ長さの単管パイプを使用でき、作製しやすそうですね。
また上部にB-3K・B-4Yを使用することで、柱の長さにバラツキがあっても水平調整金具を使用せずに水平を出すことが可能です。
↑ちなみにこちらが、今までの弊社製作とは違う新しい組み立て方です＾＾

少し近づいて撮られた写真です。

スノコ風デザインの棚板、作製はお手間だったと思いますがお疲れまでした！
棚、棚板ともにDIYすることで、縦横高さの全てがぴったり必要サイズに完成されたのではないでしょうか＾＾

コメントいただきました上段角部のアップのお写真です。
ＬＡＢＯ金具を使用すると、このように無駄なくスッキリデザインの棚が完成いたします！
単管パイプとＬＡＢＯ金具のシルバーは、コンクリート打ちっぱなし風の壁と相性抜群ですね♪

通常のクランプを使用した棚ですと単管パイプが交差して使える範囲が少し狭まってしまいますし、いただきましたコメントのように、棚への荷物の出し入れ時にクランプの突起でケガをしてしまうこともあるかもしれません。
それらのデメリットをクリアするのがＬＡＢＯ金具です！
ケガや、荷物に傷をつけてしまう可能性が大幅に減らせます。

ご利用いただいたＬＡＢＯ金具は、4方向1箇所貫通金具【B-3K】 と4方向1箇所貫通金具【B-4Y】の2種類です。
どちらも大変使用頻度の高い人気金具となっています。
これまでの弊社の棚の作り方とは異なった金具の使い方で、新しいアイディアをいただき大変ありがたいです☆
見た目は同じ棚でも閃き次第で作製方法は広がるんだ、と改めて実感させていただいたご投稿でした。
株式会社住建様、この度はＬＡＢＯ金具のご利用とお写真、コメントのご提供を誠にありがとうございました！！

今回は使用していらっしゃいませんが、キャップで保護する方法もございますのでご参考までにご紹介させていただきます。
ＬＡＢＯ金具では2種類のキャップをご用意しております。

↓↓単管名人の過去ブログ↓↓
ほぼ錆びないと言われている鉄板、ZAM（ザム）単管キャップ 【K-1C】

LABO（キャップ）

単管パイプに『ちょっと温かい保護キャップ』K-1C(CR）ｸﾛﾛﾌﾟﾚﾝｺﾞﾑ

または、上段を3方向コーナー金具【A-3Y】で組み立てる方法もありますね。

↓↓単管名人の過去ブログ↓↓

【ＬＡＢＯ金具紹介】 ３方向コーナー金具 A-3Y 寸法計算

単管パイプでDIYするなら、やっぱりDIY用金具がオススメです。
しかも、株式会社住建様よりコメントいただきました通り、実はＬＡＢＯ金具は一般のお客様がお手に取りやすいよう安価でご提供させていただいております。
単管パイプDIYをお考えの方は、ぜひ一度ＬＡＢＯ金具をご検討ください！

単管ＤＩＹランドでは、お客様からのご自慢のDIY作品を募集しております。
いただいたDIY作品ご紹介ページ「工作展示会」にも、アイディア作品がたくさん載っています。
皆様のご投稿、お待ちしてます！
（※弊社基準を満たした作品のみ掲載とさせていただきますのでご了承ください。）
こちらのブログもチェック⇒【投稿してね！】工作展示会ページのお知らせ

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【お客様投稿作品】単管パイプで作る 安全 おしゃれ な整理棚 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

棚はシンプルな長方形のものが多く、作りやすく用途も幅広いので初心者DIYerさんにはもってこいです！

でも、使用しているうちに「もう一段、間に増やしたかったなー」という時が来るかもしれません。

それでは、棚を追加しましょう！＾＾

え、待って待って。間に棚を追加するってことは…
上部を外して、先に作っておいた追加棚部分を嵌めてまた上部を付けて……ねじねじねじねじ……

ひ　一人じゃやりきれない！！＠△＠；

いえいえ。そんな必要ありません！

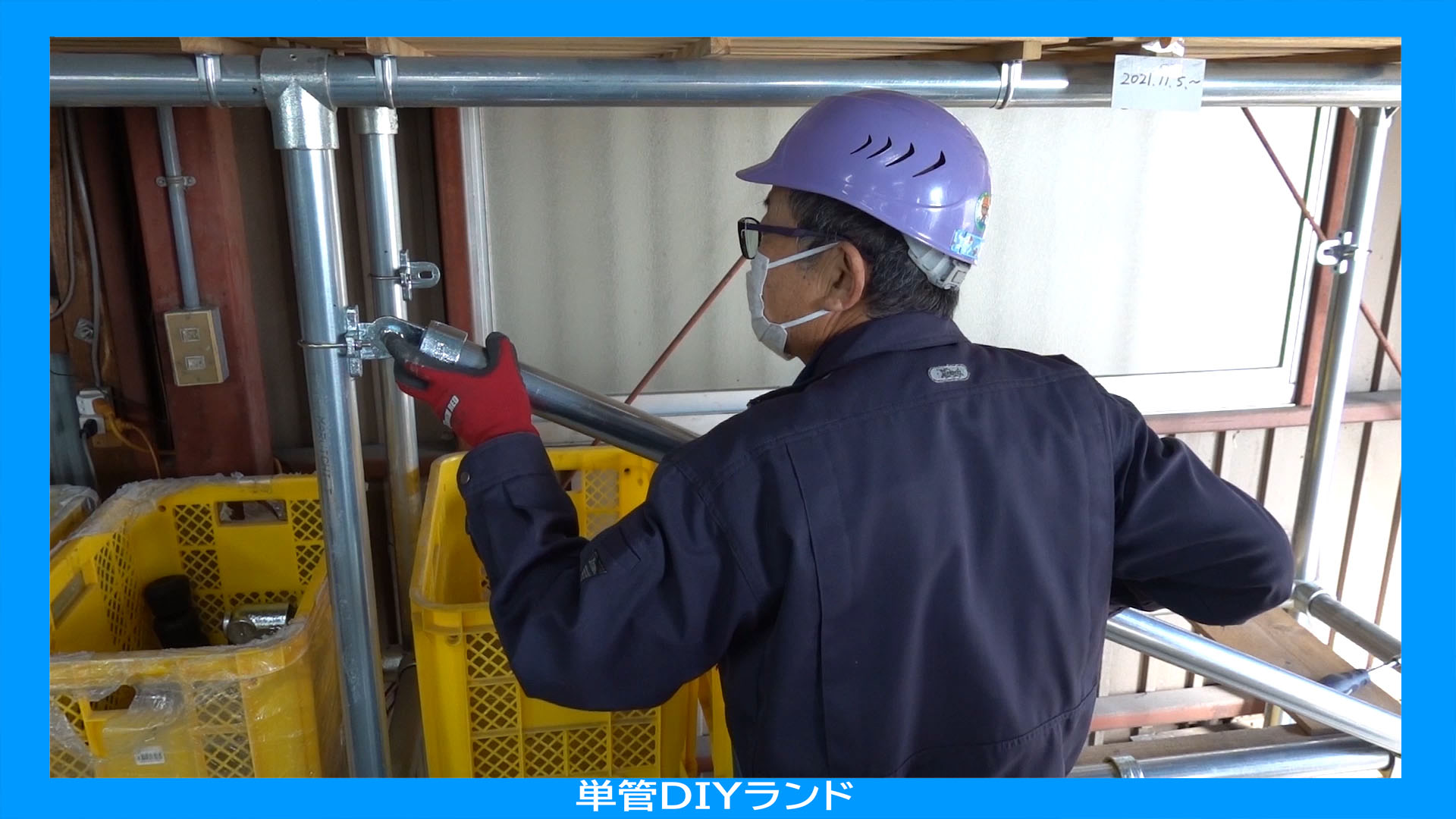

今回のすごいところ。なんと、もとの棚をバラすことなく追加棚を組み込みます！

今回は動画で名人も解説してくれていますよ。
D-1SUのフランジナットを締めるのに便利なドライバーもご紹介。是非ご覧ください！

::::::::::今回使用した金具::::::::::
D-1E
D-1SU
M10-25-N
※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】
:::::::::::::::::::::::::::::::::::::::::

このD-１SUは様々な状況で役立つ金具になっています。皆さんも、「パイプを途中で追加したい！」となった際、ぜひ使ってみてください。

棚段が増えると、なぜか置くモノも増えていくんですよね……なぜだろう。部屋が片付かない。

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【YouTube更新しました】もとの棚を壊さずに、棚を追加できます！　単管パイプDIY　工作　ＬＡＢＯ first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

本体部分
材質：ダクタイル鋳鉄
表面処理：溶融亜鉛めっき

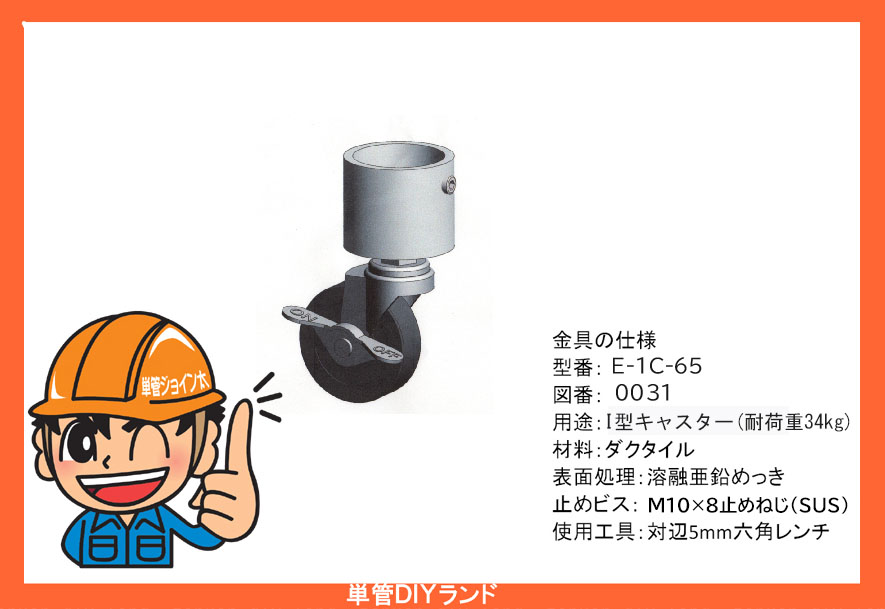

単管パイプにキャスターを取付ける金具です。
使用する単管パイプは外径がφ48.6ｍｍのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)
台車 ･ テーブル ･ 棚のキャスターとして使用できます。

※製品は改版される可能性があり、上記の説明は2022年3月11日時点となります。

台車で使用するキャスターの計算方法

総荷重 = 1ヶ当たリの許容荷重 x 4 x 0.8

※同じキャスターを4個使用した場合。（株式会社ナンシン様HP「キャスター使用上のご注意」より抜粋）

E-1C-65を4個使用した場合　総荷重108.8kg以下

E-1C-100を4個使用した場合　総荷重160㎏以下

E-1C-150を4個使用した場合　総荷重512㎏以下

が安全かつ長期に使用できる荷重となります。

製品の図面は各製品ショッピングページにございます。

E-1C-65ショッピングページ
E-1C-100ショッピングページ
E-1C-150ショッピングページ

前回【D-1LB】のご紹介記事へ
次回【縦L型キャスター】のご紹介記事へ

コーナー金具のご紹介記事へ（Ａ-3Ｙ）
貫通金具のご紹介記事へ（Ｂ-3Ｋ）
繋ぎ金具のご紹介記事へ（C-3T）
止め金具のご紹介記事へ（D-1E）
水平調整金具のご紹介記事へ（F-1C-500)

他にもいろいろな金具がありますので、ぜひショップページで見てみてくださいね。

I型キャスターが使用されている製作品

棚

【YouTube動画ＵＰしました】可動式棚、作りました。

台車

トラック荷台に合わせた台車3

テーブル

お買い物はこちら↓

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 I型キャスター 【Ｅ-１Ｃ-６５】【Ｅ-１Ｃ-１００】【Ｅ-１Ｃ-１５０】 単管パイプ 外径 φ48.6mm first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

秋が来たかと思えば、冬です！　秋、いと短し。

今年ももうすぐ、酉の市の時期ですよーーー
今年は、一の酉11月9日、二の酉21日だそうです！

酉の市は毎年、寒い寒いと思いながら赴く感じがします。

もうヒーターとかストーブとか使っても許されますよね。

薪ストーブの方もいらっしゃるでしょうか？？最近はなんでも、便利より手間暇がかかるものが愛されていますね。

今回は薪棚を載せてみます！

あなたのおうちにピッタリ来そうなものはありますか？？

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】

まだお外の寒さが心地よい(ギリギリ)この時期に、

サクッと薪棚を作ってドカッと薪を載せ

今冬に備えましょう！！

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 11月になりました。薪棚って、使います？ first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

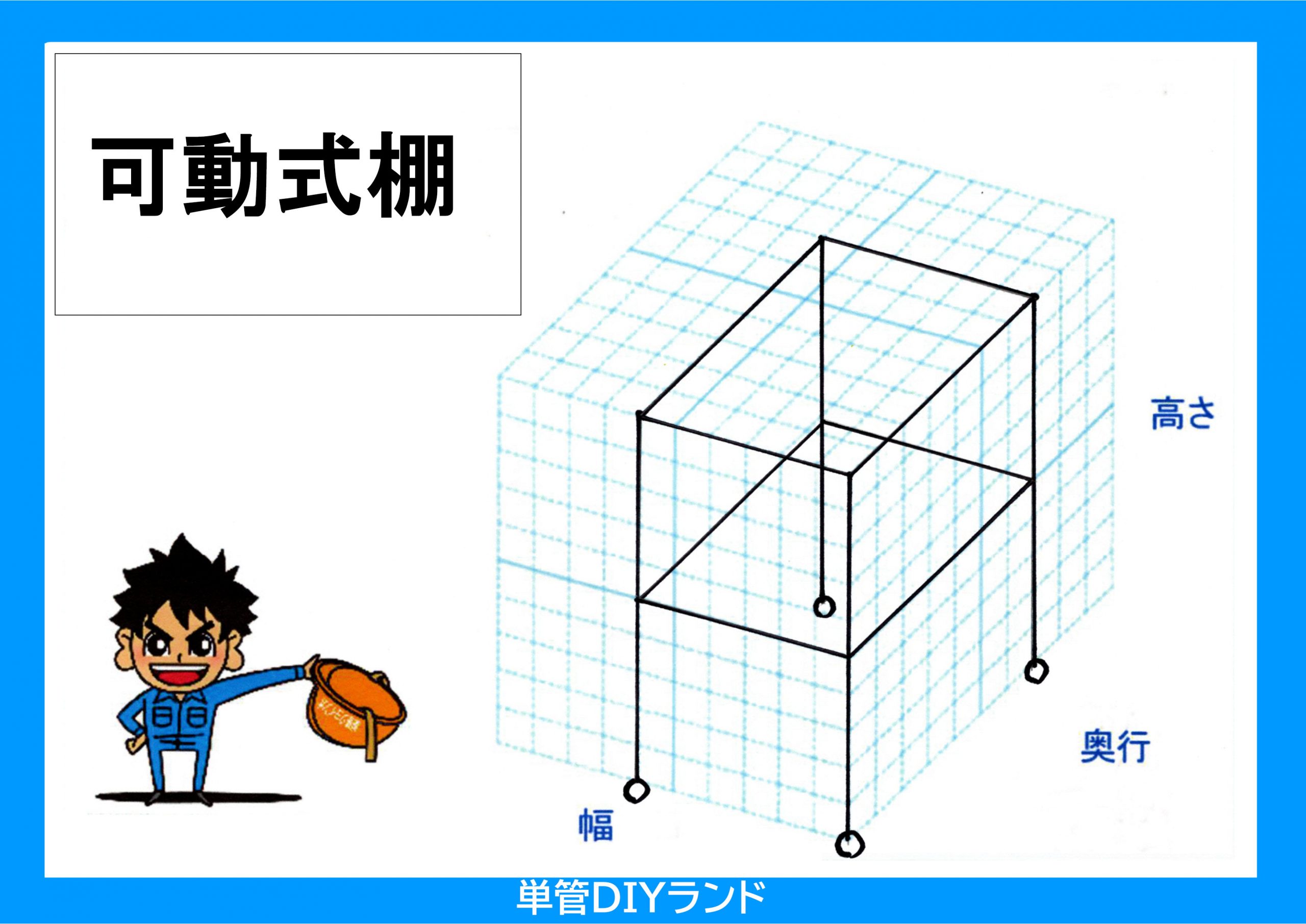

さてさて！可動式棚の動画をアップしましたよー。←そこをちょいちょぃっとクリックしてください！
一か月前くらいに撮影したのに、汗だく名人です。弊社のYouTubeチャンネルは一気に季節に置いて行かれました！！！！涙

＝＝＝今回使用した金具＝＝＝

一言で「棚」といえど、百人いれば、欲しい棚は百通り。

単管ＤＩＹ研究所では、いろんな可能性を考えて動画を作っています。

YouTubeをご覧いただいて、「こんな工作はどう？」というようなアイデアがあったら、YouTubeコメント欄等にご記入いただき教えてください！

単管名人の興味を引くものがあれば、動画やブログに採用されるかも？！？！

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【YouTube動画ＵＰしました】可動式棚、作りました。 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

Google画像検索で作りたいイメージに近い画像をクリックすれば、イメージ図や継手金具の選択が簡単にできます。

多くの単管工作物の使用金具がわかる　Google画像へリンク

単管パイプの強度とは・・・たわみ（曲がり）が元に戻れる荷重（Google画像にリンク）

単管多目的ハウス　Google画像へリンク　ここをクリック

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ ちょっと覗いてみてください↓↓

単管パイプ小屋切妻タイプの多目的　ＬＡＢＯ(ラボ）金具

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

基礎部の選択部品と市販基礎ブロック類

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

『バシッとツライチ』木材とのパイプ接続は、サドルベース ＬＡＢＯ（ラボ）金具

自分でアレンジ　多目的ハウス

多目的単管パイプハウス　　拡大したり、金具の裏側や、屋根の裏なども見られる　3D-PDF

多目的単管パイプハウス

庭に屋根付きデッキ　　手摺スロープ付き

単管パイプ小屋にアルミサッシの取り付け枠金具（Ｄ-1Ｚ）四角で（SPF材）木ねじで固定

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

場所に合わせた自転車置き場

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAN(ザム）鋼板とは、ほぼ錆びないと言われる画期的な鉄板。単管パイプとほぼ同じ材質です。

ゴムキャップ・安全キャップ・保護キャップ（クロロプレングム）とは

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ専用吊りバンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

便利な角根ボルトも取り扱い販売しております。
ＬＡＢＯ（ラボ）金具同志の接続に便利な角根ボルト（根角）丸頭タイプ（M10-25-N)

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

単管パイプ工作の　金具と木材は『バシッとツライチ』だからＬＡＢＯ金具です！！
単管パイプと木材の接続金具類

小屋のドア金具市販品購入　ウエスタンラッチの詳細は　カインズホーム　リンク

単管パイプ切妻小屋の（ドア・トビラ）作りの使用金具

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

アイソメとは、立体物を斜め方向から見た状態で表現する図法のひとつです。X・Y・Z の各軸を一定の角度で配置し、立体を均等に投影することで、奥行きや形状をわかりやすく示すことができます。
「アイソメトリック（isometric）図」の略称です。

『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

単管パイプ工作の柱の基礎と横端末や枠の取り付けの選択

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプにSPF材の枠を取り付ける金具（D-1Z)1ヶ所に4個使用（縦パイプ・横パイプに取付方）

バシッとツライチ　木材との接続はＬＡＢＯ（ラボ）金具

単管パイプ小屋の屋根、波板張り

単管パイプザムキャップ
ZAM材とは：一般的な溶融亜鉛めっき鋼板より10〜20倍の耐食性があります。
亜鉛・アルミニウム・マグネシウムを含むめっき層が表面を守り、切断面にも自然に保護皮膜ができるため、加工後も錆びにくいのが特徴です（型番K-1C）。

庭にウッドデッキを作る

単管工作名人のあんな物こんな物　作ってみたい方はここをクリックGoogle画像で確認

単管パイプ継手DIY工作　新キャラクターの紹介（単管ジョイン太くんです）

直交金具（クロスクランプ）型番B-2XB　 仕様
材質：ダクタイル　表面処理：溶融亜鉛めっき仕上げ　止めビス：六角穴付き止めねじ（M10×10）（SUS)  止め工具：対辺5ｍｍ六角レンチ　※一部例外あり

直交クロスクランプ（Ｂ-2ＸＢ）　単管パイプ自由柱

直交金具（Ｂ-2Ｘ）　単管パイプ自由柱

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ小屋のドア作り

非常階段　（単管パイプ螺旋階段）

単管パイプ小屋

ガーデンデッキ屋根付き

単管パイプの多目的ハウス工事途中

単管パイプ小屋とフェンスとゲート

単管パイプ専用継手金具ＬＡＢＯ(ラボ）ジョイント

単管パイプ小屋　テントタイプ

移動小型倉庫

あずまや

あずまや

単管パイプ小屋　トビラ作り

ポリカ波板取付用、横桟取付（SPF材38×89×3600）取付金具ＬＡＢＯ金具（J-1S)

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。

イベントテント

パイプハウス

軒タイプハウス

ゴミステーション

移動ゴミステーション（網・エキスパンドメタル）

単管パイプ小屋　屋根のポリカ波板の取付中

ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　J-1S(サドル）

単管パイプと木材の直付け接続金具（J-1S)亜鉛鍍金鋼板製

単管パイプと木材のDIY工作に便利な、SPF材とは（ツーバイーフォー木材）

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプの中間荷重の(JIS G 3444) 参考資料

単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)六角レンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら↓

単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 単管パイプで造る小屋、倉庫、自転車置場　ＬＡＢＯ（ラボ）メーカークランプ直販サイト first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ ちょっと覗いてみてください↓↓

アイソメ立体図単管工作サンプル　Google画像へリンク  ここをクリック

単管パイプDIY工作　Google画像へリンク　ここをクリック

工作前にアイソメ立体図を描いてみると、金具とパイプの拾い出しが楽になります。

開口部の強化『二重パイプ構造』
アイソメ立体図での単管パイプ小屋（出入り口強化、ドア付き）に使用したＬＡＢＯ金具類と数量
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ小屋 （Ｗ4180×D2120×Ｈ2350㎜）に使用したパイプの長さと本数

基礎部の選択部品と市販基礎ブロック類

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ小屋の骨組み
使用場所に金具を置きパイプに挿入し忘れを防ぐ

組み立て開始

組み立て途中

棟木と垂木の接続・開口部の強化『二重パイプ構造』

端の棟木と垂木の接続

軒桁と垂木と柱と小屋梁中間部接続

真束と軒桁の接続

軒桁と垂木と真束接続

作業性が良い角根丸頭ボルトセット（M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

屋根の接続模様

開口部の強化『二重パイプ構造』
注意：完成したら安全の為に、再度全ての金具止めねじの締め忘れの確認をお願します。
完成　注意：外壁をどうするかで取り付ける金具の選択が必要です。（W-4180×D-2120×H-2350）

扉の造り方・蝶番・手摺・錠前金具・垂れ防止対策・ストッパー対策

トビラ製作開始

トビラ製作に重要な所
➀ストッパー　➀垂れ防止（ターバックル）で筋交い　③錠前用金具（片側サドルベース）④取っ手

➀垂れ防止（ターバックル）で対策

錠前取り付け部をサドルベース(D-1SB)と取っ手としてB-2Xを使用

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

ウエスタンラッチ（カインズホーム購入）取付ＬＡＢＯ金具（D-1SB）×3個　ドリルビスＭ4-16×6本（SUS）使用

自動門艦錠（ウエスタンラッチ）　KWT-515 　下穴3.5ｍｍを開けてドリルビスをねじ込む。

ウエスタンラッチの取り付けは、下穴3.5ｍｍを貫通してＭ4-16ｍｍ(sus)のドリルビスをねじ込み金具を止める。

単管ジョイン太くんの一押しの『ウエスタンラッチ』はドアを戻せば、自動で止まります。

ドリルビスとは、薄い鉄板に穴を空けながらねじで締め込み止めるビスです。
金具取付にはドリルで下穴3.8ｍｍ貫通してドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

ウエスタンラッチ（カインズホーム購入）　ウエスタンラッチの詳細は　カインズホーム　リンク

ウエスタンラッチは錠前（鍵）も付けられます。

ウエスタンラッチは紐を小屋内に置く事で、閉じ込められる事の防止が出来ます。

蝶番（ヒンジ）金具

単管パイプ小屋の骨組み完成　大きさ外径約（Ｗ4180×Ｓ2120×Ｈ2350㎜）

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

単管パイプ小屋の屋根作り
パイプにサドル（Ｊ－1Ｓ）で横桟（SPF材38×89×3600）を取り付けて波板やトタンを張るタイプ

棟波板の取付　（全体に板やベニヤ板等張ると太陽光を遮断します）

ポリカ波板と木材の取付金具はホームセンターでイロイロ有ります、選択して、波板の山の頂上から止める事が重要です。

波板取付金具　市販品イロイロ選択出来ます。

市販品、屋根用波板と棟板

横桟（ＳＰＦ材）とパイプの接続金具（J-1S)

横桟板と垂木パイプの接続 ＬＡＢＯ金具（Ｊ-1Ｓ）（全体に板やベニヤ板等張ると太陽光を遮断します）

横桟板と波板の接続　（全体に板やベニヤ板等張ると太陽光を遮断します）

単管パイプ小屋に窓のサッシ枠を取り付け
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

小屋の外壁も貴方次第でセンスを発揮できます。

注意：サドルベース類を木材等と接続する為には、パイプの骨組中にセットする必要が有ります。

直付けサドルはパイプ骨組み完成後につけられます。

バシッとツライチで、止めるサドルベース金具類

単管パイプ小屋の木材との接続用金具

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管キャップ（Ｋ-1Ｃ）の材料　ZAM（ザム）鋼板というめっき・・・日新産工（株）

引用元　株式会社Fugen

単管パイプ端末専用（ゴム・安全・保護）キャップとは

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

単管パイプ専用吊りバンド(J-TB)使用例

ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプと木材のDIY工作に便利な、（SPF材とは、ホームセンタ－様等で一般的に販売されている木材です

ＬＡＢＯ（ラボ）金具ではこんな物も出来ます。

単管パイプと木材との接続ＬＡＢＯ（ラボ）金具
パイプに直止めタイプ（J-1S)サドル
金具の肉厚分浮くサドルベース類、片側タイプ（D-1SB) 両側タイプ(D-1WB)角タイプ(D-1LB)

単管パイプ工作の　金具と木材は『バシッとツライチ』だからＬＡＢＯ金具です！！
単管パイプ木材の接続を楽しく・・・　サドルベース類

単管パイプキャスター付き工作物

出来る限りパイプの加工は避ける、パイプ本来の物性値の変化により強度の低下とサビの発生を回避して安全第一を優先する。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、一般では中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形（曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら ↓

単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 単管パイプ小屋 （W-4180×D-2120×H-2350） 軒タイプ、車庫・倉庫・自転車置場・物置何でもOK first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。

単管パイプの強度とは・・・たわみ（曲がり）が元に戻れる荷重（Google画像にリンク）

単管工作名人ブログ　Google画像へリンク　ここをクリック

アイソメ立体図 単管名人サンプル Google画像へリンク

単管パイプの可能性　（ＬＡＢＯ金具で⇒仮設資材～DIY・建築資材へ）

ＬＡＢＯ（ラボ）キャスター類

移動できる、あずまや・ガーデンテーブル

移動あずまや　アイソメ立体図

プランターでゴーヤの収穫（窓には緑のカーテン）

何処にでも移動、大きなテーブル完成『会議・打合せ・商談・休憩・軽作業・昼食』何でもOK
天板加工『塗装や面取り』後に取り付け　大きさ　板厚30ｍｍ・幅910ｍｍ・長さ1820ｍｍ・高さ720ｍｍ　完成

ガ－デンテーブル

移動パーゴラ

植木プランター

ゴミステーション

機械台座

キャスター付き工作物

トラックの荷台の高さに合せた、腰に優しい台車　耐荷重640ｋｇタイプ

高台車　耐荷重200kgタイプ

どこでも明るい移動作業台　耐荷重200kg

パレット台車　耐荷重640Ｋｇタイプ

畝台車　市販品ノーパンクタイヤ仕様（80kg)自在タイプと固定タイプを、それぞれ２個ずつ使用

単管平台車

単管パイプ棚

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。
コピーかPDFダウンロードして、工作物のイラスト立体図描きにご利用下さい。 (アイソメ図用紙 　A4- ＰＤＦ）

大型プランター　『腐らないよう波板を使用』

ノーパンクタイヤ使用の 「畝（うね）野菜収穫台車」

窓下にゴーヤの植え付け

ゴミステーション

植木トレー

ゲート

パイプハウス

作業台

朝礼台（号令台）

移動小型倉庫

私の作業台

機械台座

ゴミステーション

球技ゴール

大型植木鉢　ゴーヤとオクラの苗木

タイヤ移動、保管台

庭のパーゴラ

台車

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識

錆びに強いＬＡＢＯ（ラボ）金具

注意：弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画等』は参考資料であり保証値ではございません。自作工作物は自己責任となります。
！！！取り付けビスの締め忘れにも注意必要です！！！

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

単管パイプ小屋の木材との接続用金具

単管パイプと木材との接続金具

単管パイプと木材との接続金具

単管パイプ目隠し板塀『自由柱（背柱）タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】）

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

単管パイプ小屋

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z)）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

LABO金具は木材との相性を考えた金具です
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1ＷＢ(両側サドルベース）・D-1ＳＢ(片側サドルベース）・D-1ＬB(コーナーサドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1ＷＢ(両側サドルベース）・D-1ＳＢ(片側サドルベース）・D-1ＬB(コーナーサドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

サドル(J-1S)は単管パイプ専用外形48.6

単管パイプと木材のDIY工作に便利な、SPF材とは

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については、品質や規格面で注意が必要な場合があります。

単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）

お買い物はこちら　

単管DIYランド  Youtubeチャンネル  楽しく役立つ動画が沢山

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。

株式会社 単管ＤＩＹ研究所

The post 【単管パイプＤＩＹ作品】単管パイプ 継手金具の（ ＤＩＹ キャスター工作物、展示会） ＬＡＢＯ（ラボ）ジョイント通販 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

材質：ダクタイル鋳鉄

表面処理：溶融亜鉛めっき

貫通した単管パイプの中間部から、直角２方向に2本のパイプを取り付ける金具です。

使用する単管パイプは外径がφ48.6ｍｍのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

貫通しない単管パイプの挿入の深さは約35mm

製作するときの単管パイプの寸法の計算

B-3Kをコーナーにして製作品の外径を1000mmにしたい場合の計算方法

B-3Kの外径は約90mmで単管パイプの挿入量は約35mmになっているので

製作品の外径から単管パイプまでの寸法は約55mmになります

下の図のように両側にB-3Kを取り付けた場合は

製作品外径1000mm – (55mm × 2カ所) = 890mm

単管パイプの長さを890mmにすれば製作品の外径が約1000mmになります

※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2020年12月17日時点となります。

製品の図面は各製品ショッピングページにございます。

B-3K ショッピングページ

次回【B-3X】ご紹介記事へ！
前回 【A-2L-90】ご紹介記事へ！

コーナー金具のご紹介記事へ（Ａ-3Ｙ）
繋ぎ金具のご紹介記事へ（C-3T）
止め金具のご紹介記事へ（D-1E）
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ（F-1C-500)

４方向１箇所貫通金具 B-3K が使用されている製作品

移動式ダイビング器材干し場

サイクルポート

サイクルポート

カーゴキャリア

棚

デッキ

パレット 台車

ＬＡＢＯ（ラボ）金具は錆びに強い溶融亜鉛めっき仕上げです

ＬＡＢＯ(ラボ）金具類でこんな物もできます。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

 ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用　ＬＡＢＯキャップ　(K-1C)

引用元　株式会社Fugen

ＬＡＢＯ protection cap K-1C(CR)  とは
保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・等
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

ウエスタンラッチ（カインズホーム購入）　ウエスタンラッチの詳細は　カインズホーム　リンク

ドリルビスとは、薄い鉄板に穴を空けながらねじを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでねじを切りながら締め付け固定する。

ＬＡＢＯ金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)は、 角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの強度とは：中間荷重（質量）で荷重を取り去るとパイプが元に戻れる（復元できる）最大荷重です。参考資料
両端支点のモーメント（M=PL/4)   中間荷重の算出数式　一般炭素鋼鋼管（JIS G 3444) 100mm間隔

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う 　(本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg)

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

お買い物はこちら↓

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。
株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 ４方向１箇所貫通金具 B-3K 寸法計算 単管パイプ 外径φ48.6mm 専用 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

材質：ダクタイル鋳鉄

表面処理：溶融亜鉛めっき

A-3Yは単管パイプを3本を繋ぎ、コーナー部をつくる金具です。

使用する単管パイプは外径がφ48.6ｍｍのもの(肉厚は1.8mmでも2.4mmでも大丈夫です)

単管パイプの挿入深さは約35mm

製作するときの単管パイプの寸法の計算

A-3Yをコーナーにして製作品の外径を1000mmにしたい場合の計算方法

A-3Yの外径は約90mmで単管パイプの挿入量は約35mmになっているので

製作品の外径から単管パイプまでの寸法は約55mmになります

下の図のように両側にA-3Yを取り付けた場合は

製作品外径1000mm – (55mm × 2カ所) = 890mm

単管パイプの長さを890mmにすれば製作品の外径が約1000mmになります

※金具は鋳造品で表面処理が溶融亜鉛めっきなので、どうしても誤差が生じる可能性がございますので余裕をもって製作してください。

※製品は改版される可能性があり、上記の説明は2020年10月30日時点となります。

製品の図面は各製品ショッピングページにございます。

A-3Y ショッピングページ

【Ａ-2L-90】ご紹介記事へ！

貫通金具のご紹介記事へ（B-3K）
繋ぎ金具のご紹介記事へ（C-3T）
止め金具のご紹介記事へ（D-1E）
I型キャスターのご紹介記事へ
水平調整金具のご紹介記事へ（F-1C-500)

3方向コーナー金具 A-3Y が使用されている製作品

縁台

デッキ

パレット台車

サイクルスタンド

棚

お買い物はこちら↓

※本サイトの掲載内容（画像、文章等）の一部及び全てについて、複製、翻案、改変等の一切の著作権侵害行為を固く禁じます。

株式会社 単管ＤＩＹ研究所

The post 【ＬＡＢＯ金具紹介】 ３方向コーナー金具 A-3Y 寸法計算 単管パイプ 外径φ48.6mm 専用 first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.
