キャスター紹介　単管パイプつなぎ金具メーカー特販サイトＬＡＢＯ(ラボ）ジョイント

2018.04.05 / 最終更新日：2022.01.20

単管専用キャスター金具

ジョイン太のおススメポイント★
《水抜き穴や四分割の管止めで、水滴が侵入しても金具内部に水がたまりにくく、自然に排出される構造です》

材質：ダクタイル　表面処理：溶融亜鉛めっき仕上げ　止めビス：Ｍ10ホーローセットビス（SUS) 止め工具：対辺5ｍｍ六角レンチ　※一部例外あり

縦型キャスター4タイプ

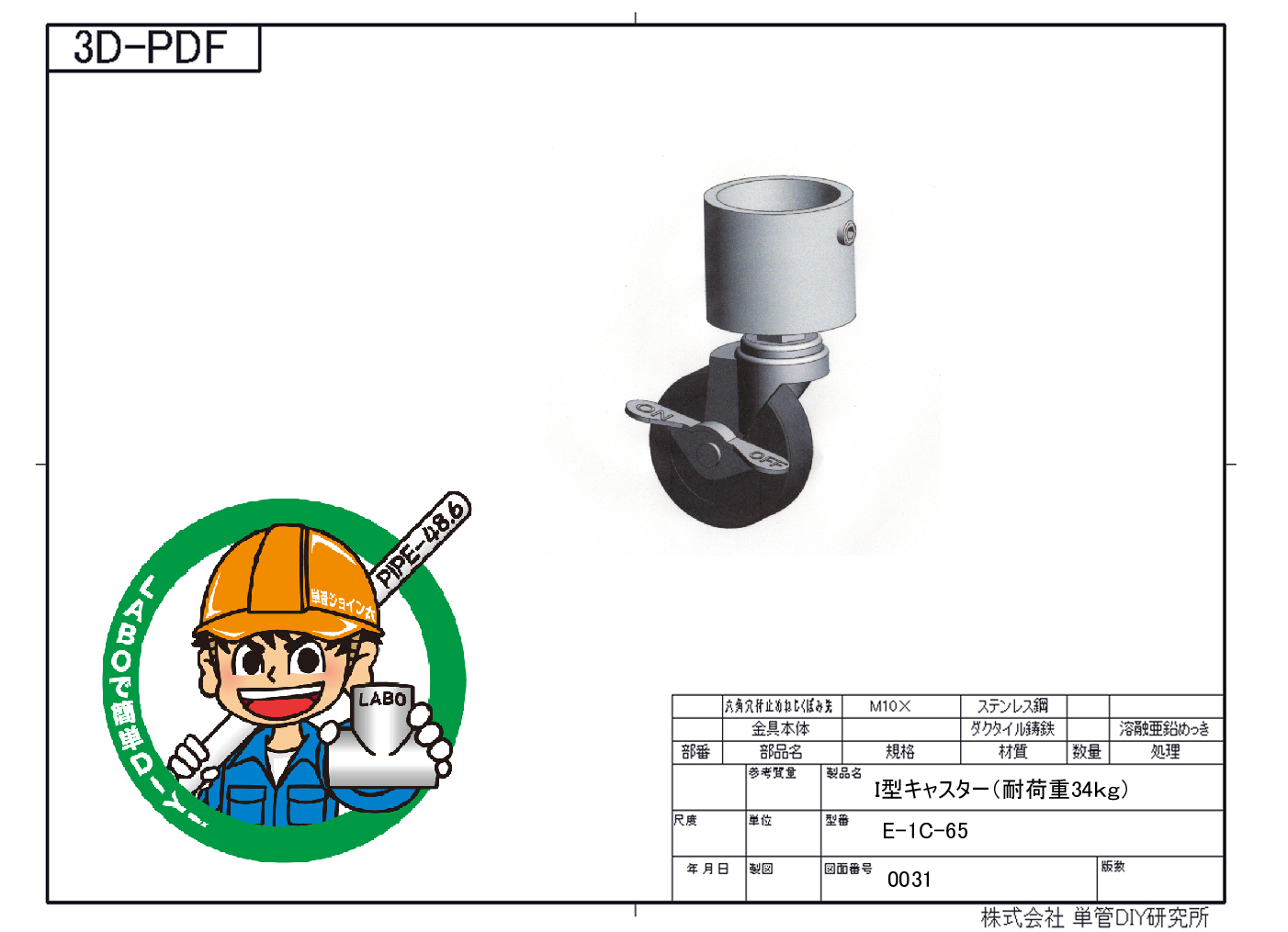

ＬＡＢＯラボ金具 NO 0031　（金具中まで見える3D-PDF）
E-1C-65 (耐荷重34kg）I型キャスター

ＬＡＢＯラボ金具 NO 0032　（金具中まで見える3D-PDF）

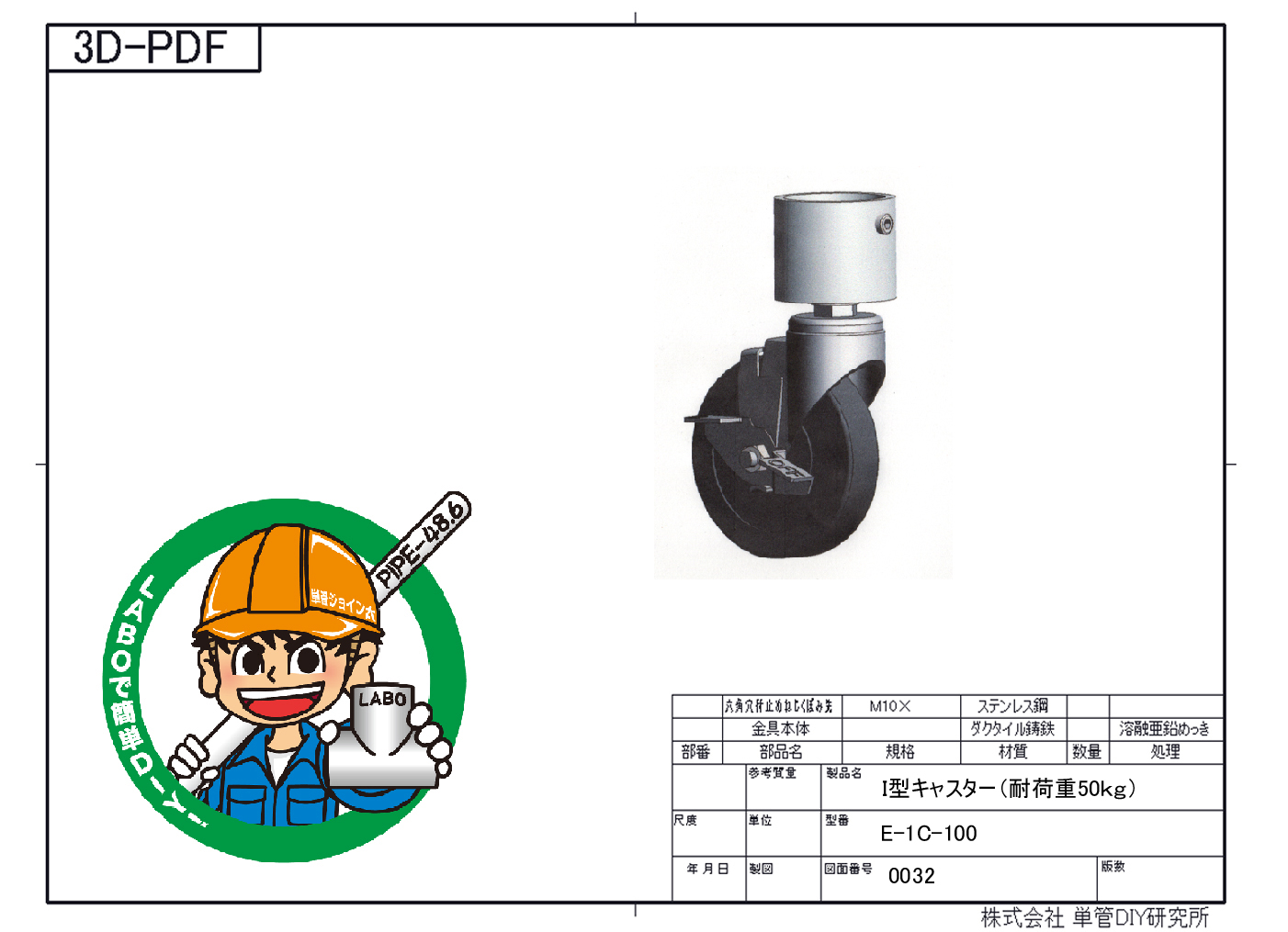

E-1C-100 (耐荷重50kg）I型キャスター

ＬＡＢＯラボ金具 NO 0033　（金具中まで見える3D-PDF）

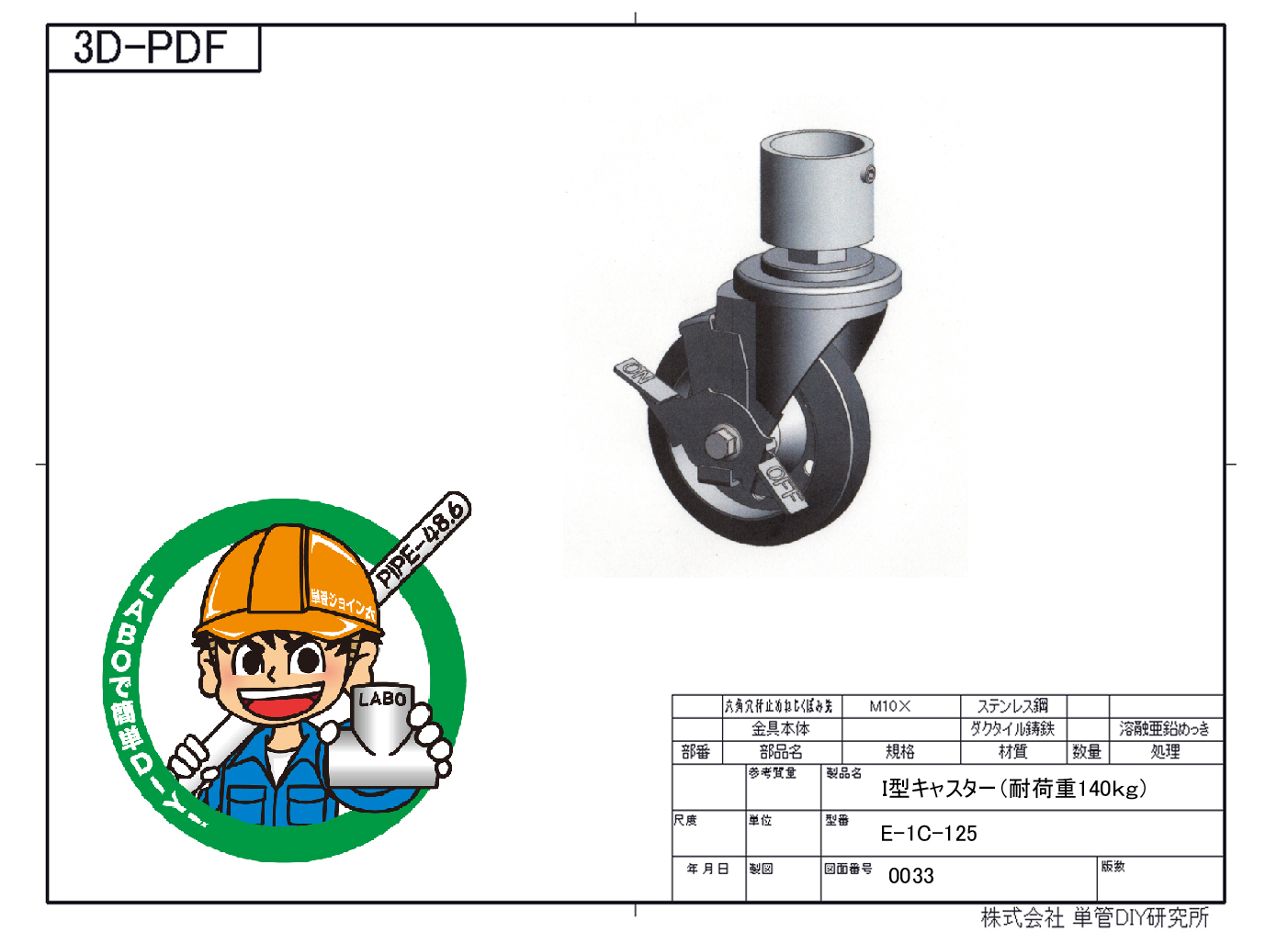

E-1C-125 (耐荷重140kg）I型キャスター

※E-1C-125は販売を終了しています

ＬＡＢＯラボ金具 NO 0034　（金具中まで見える3D-PDF）
E-1C-150 (耐荷重150kg）I型キャスター

縦Ｌ型キャスター4タイプ

ＬＡＢＯラボ金具 NO 0035　（金具中まで見える3D-PDF）

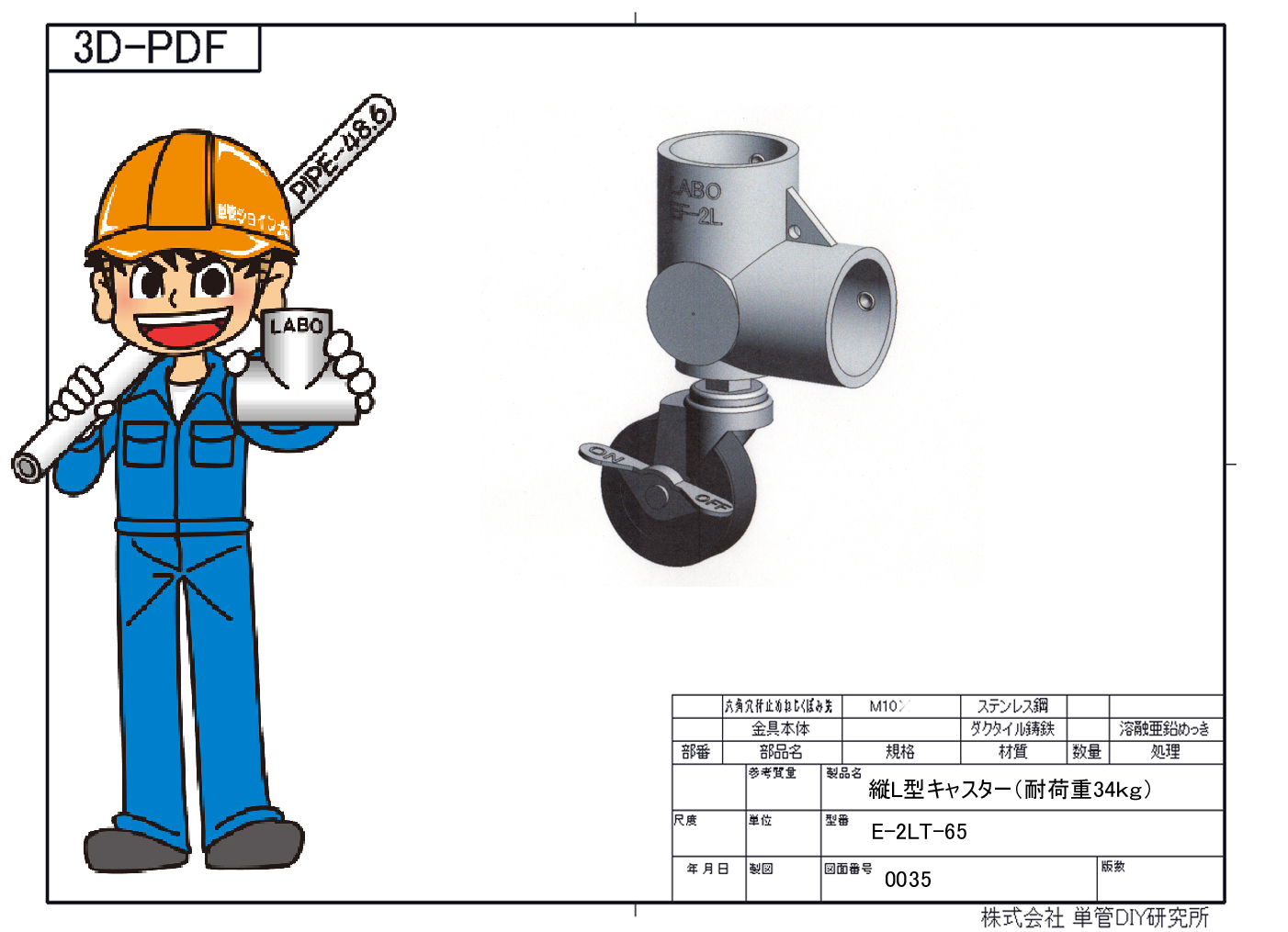

E-2LT-65 縦Ｌ型キャスター（耐荷重34ｋｇ）

ＬＡＢＯラボ金具 NO 0036　（金具中まで見える3D-PDF）

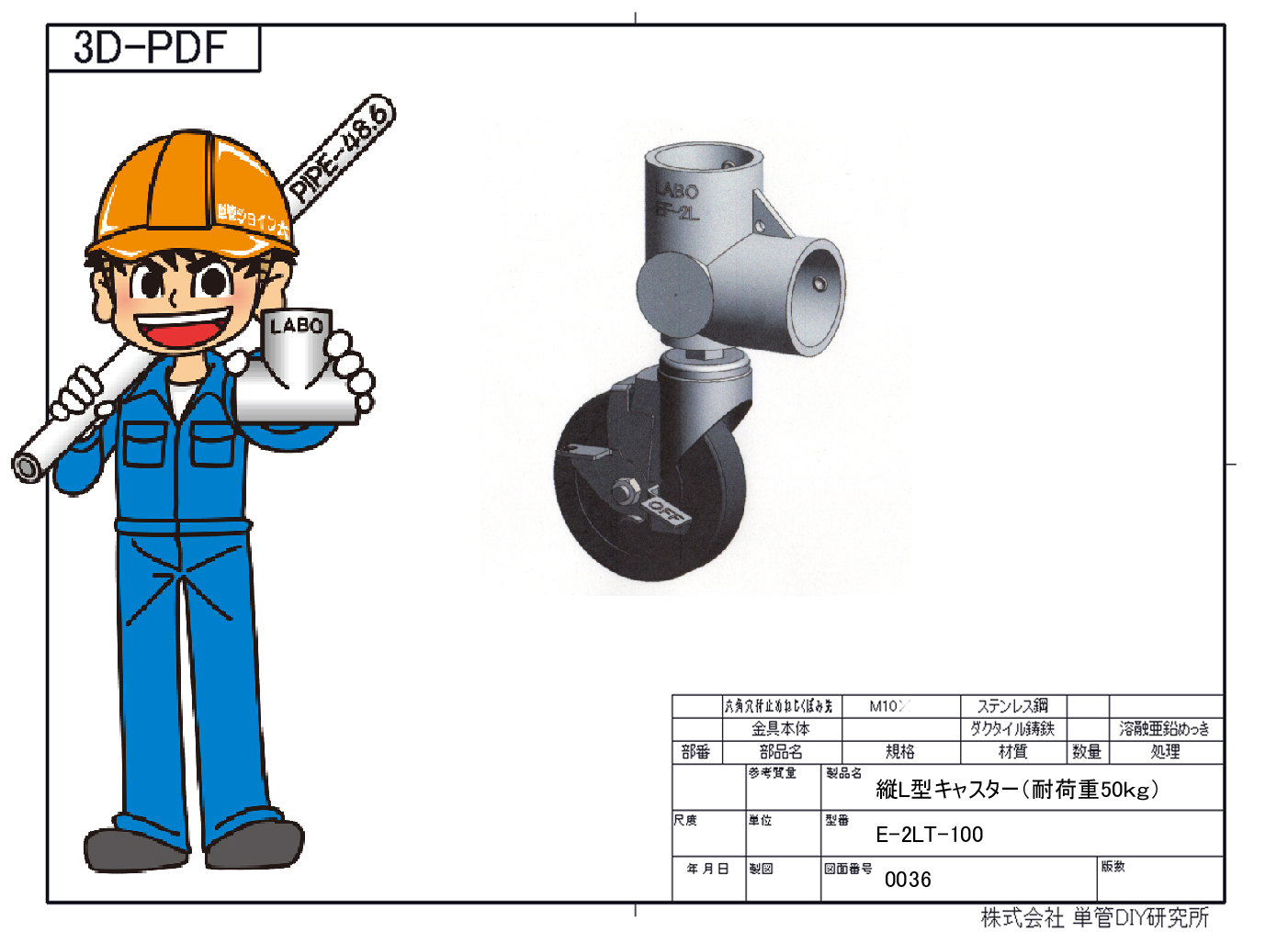

E-2LT-100 縦Ｌ型キャスター（耐荷重50ｋｇ）

ＬＡＢＯラボ金具 NO 0037　（金具中まで見える3D-PDF）

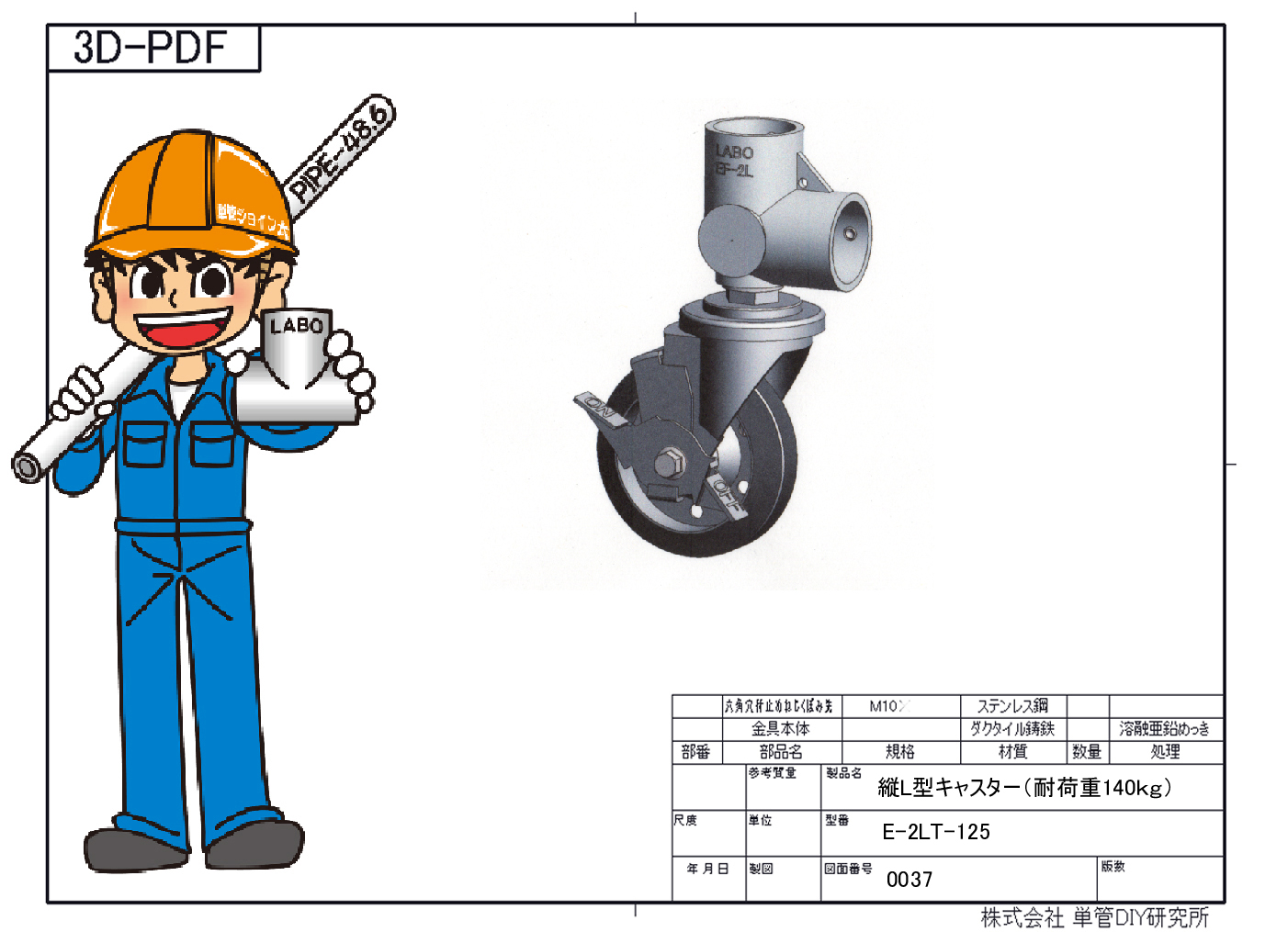

E-2LT-125 縦Ｌ型キャスター（耐荷重140ｋｇ）

※E-2LT-125は販売を終了しています

ＬＡＢＯラボ金具 NO 0038　（金具中まで見える3D-PDF）

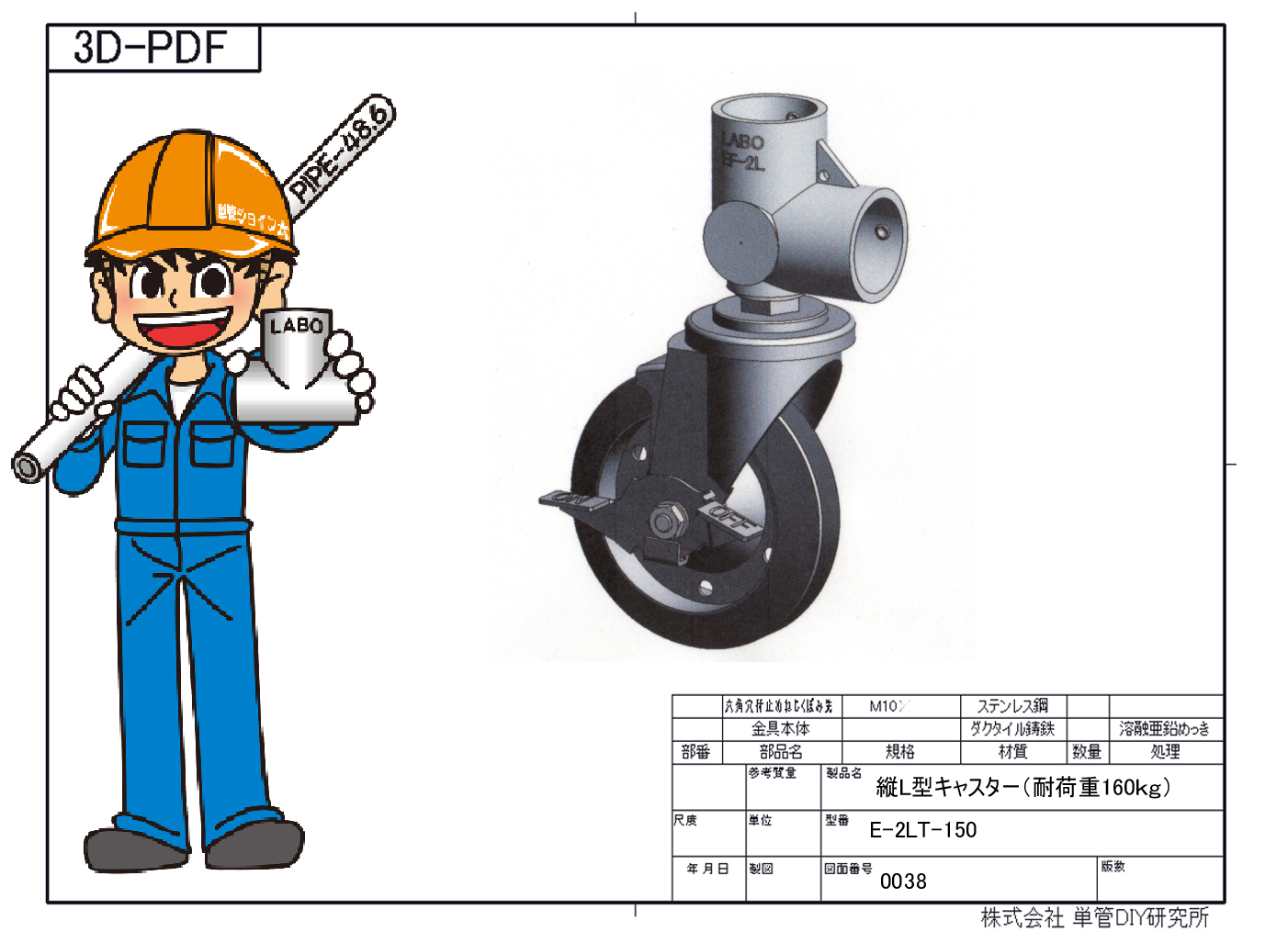

E-2LT-150縦Ｌ型キャスター（耐荷重160ｋｇ）

横Ｌ型キャスター4タイプ

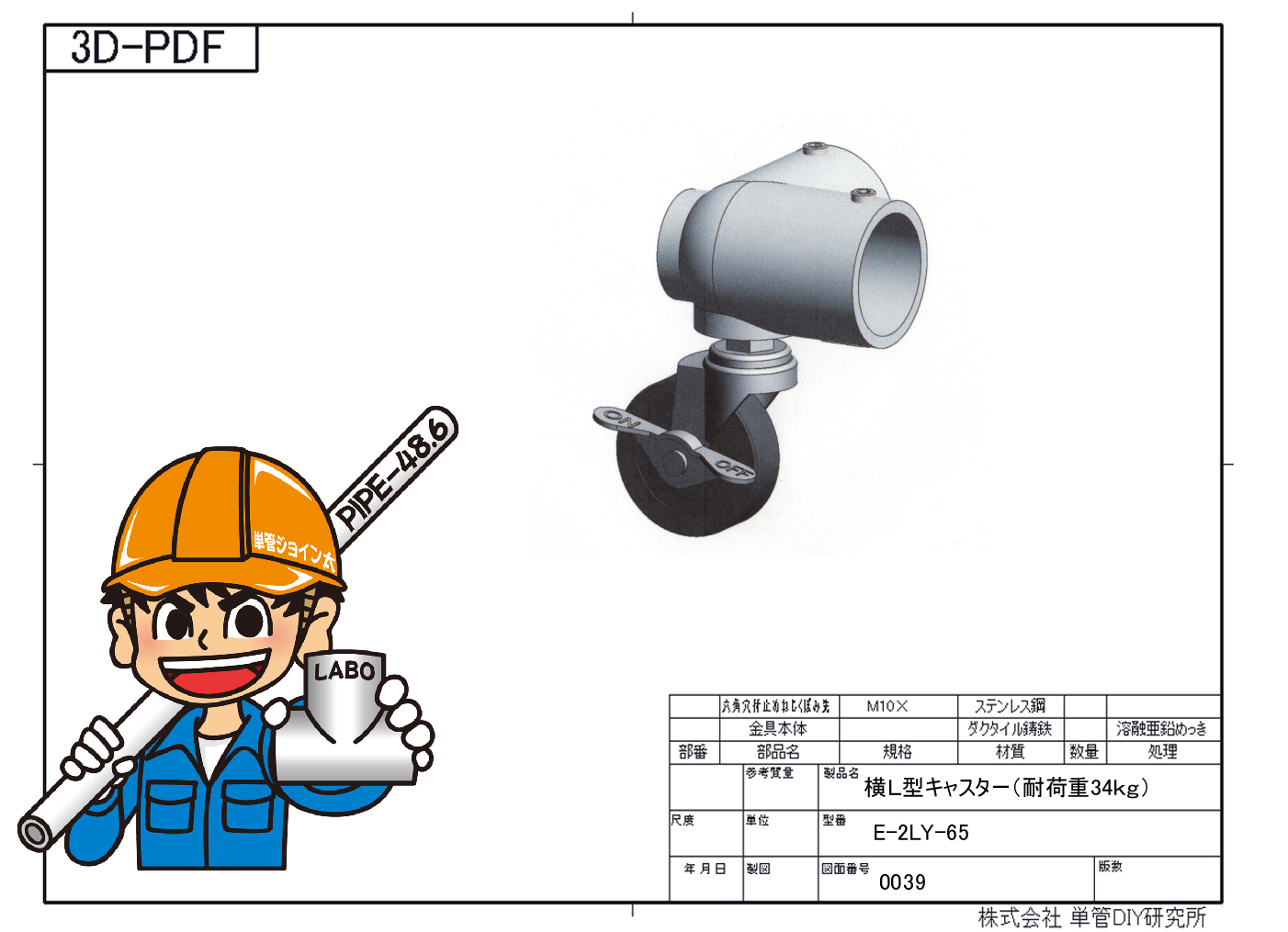

ＬＡＢＯラボ金具 NO 0039　（金具中まで見える3D-PDF）
E-2LY-65 横Ｌ型キャスター（耐荷重34ｋｇ）

ＬＡＢＯラボ金具 NO 0040　（金具中まで見える3D-PDF）

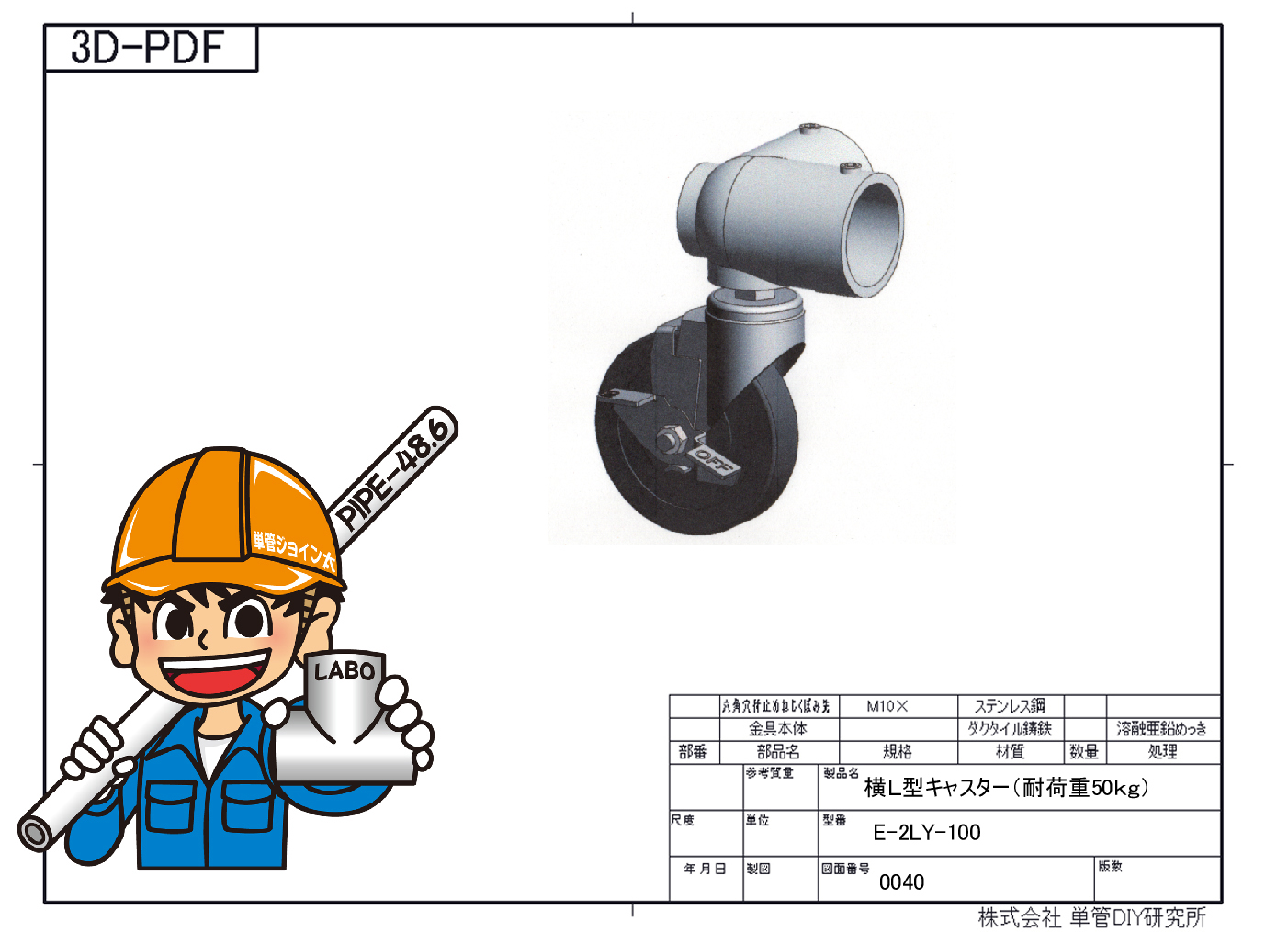

E-2LY-100　横Ｌ型キャスター（耐荷重50ｋｇ）

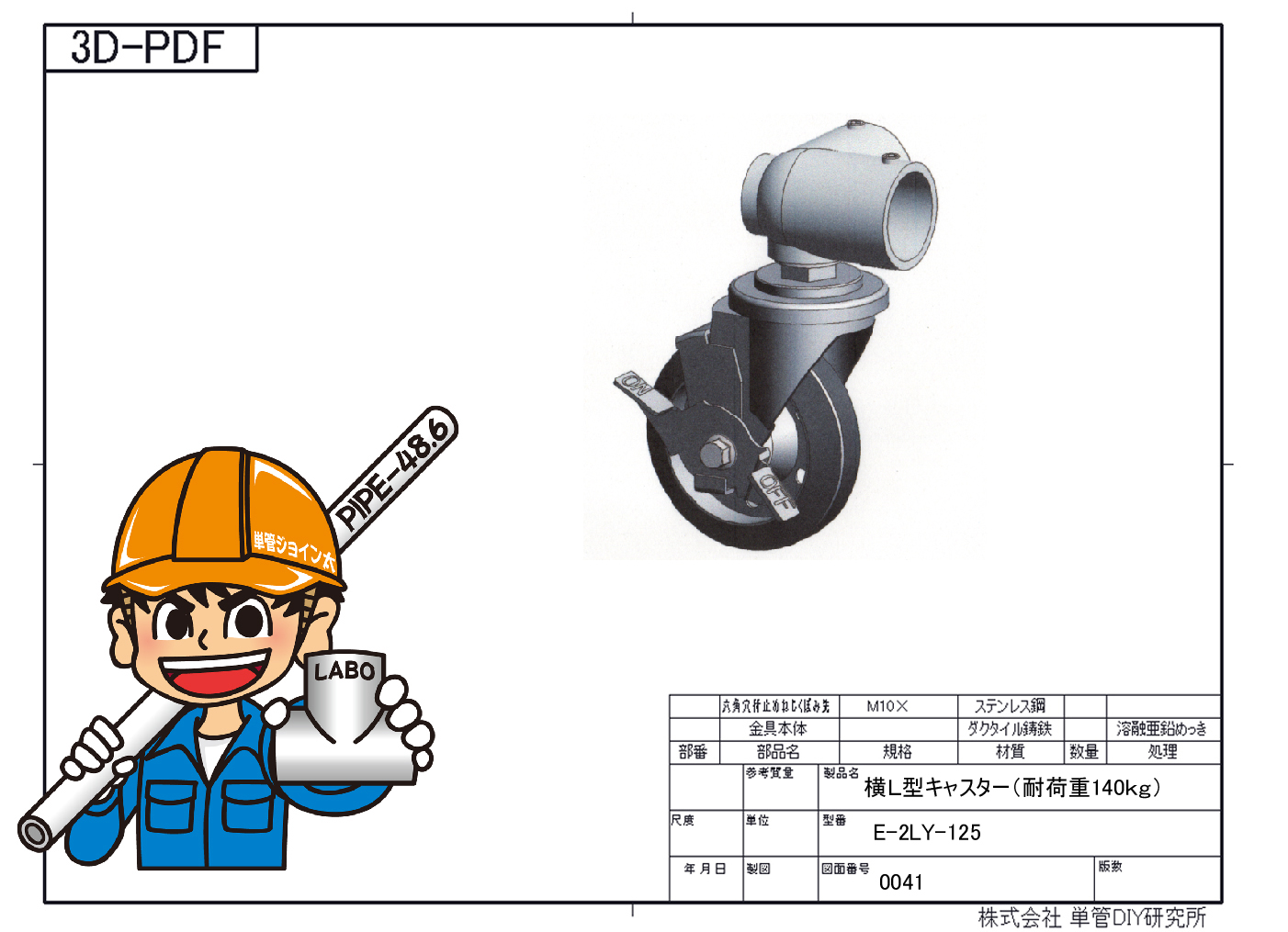

ＬＡＢＯラボ金具 NO 0041　（金具中まで見える3D-PDF）
E-2LY-125　横Ｌ型キャスター（耐荷重140ｋｇ）

※E-2LY-125は販売を終了しています

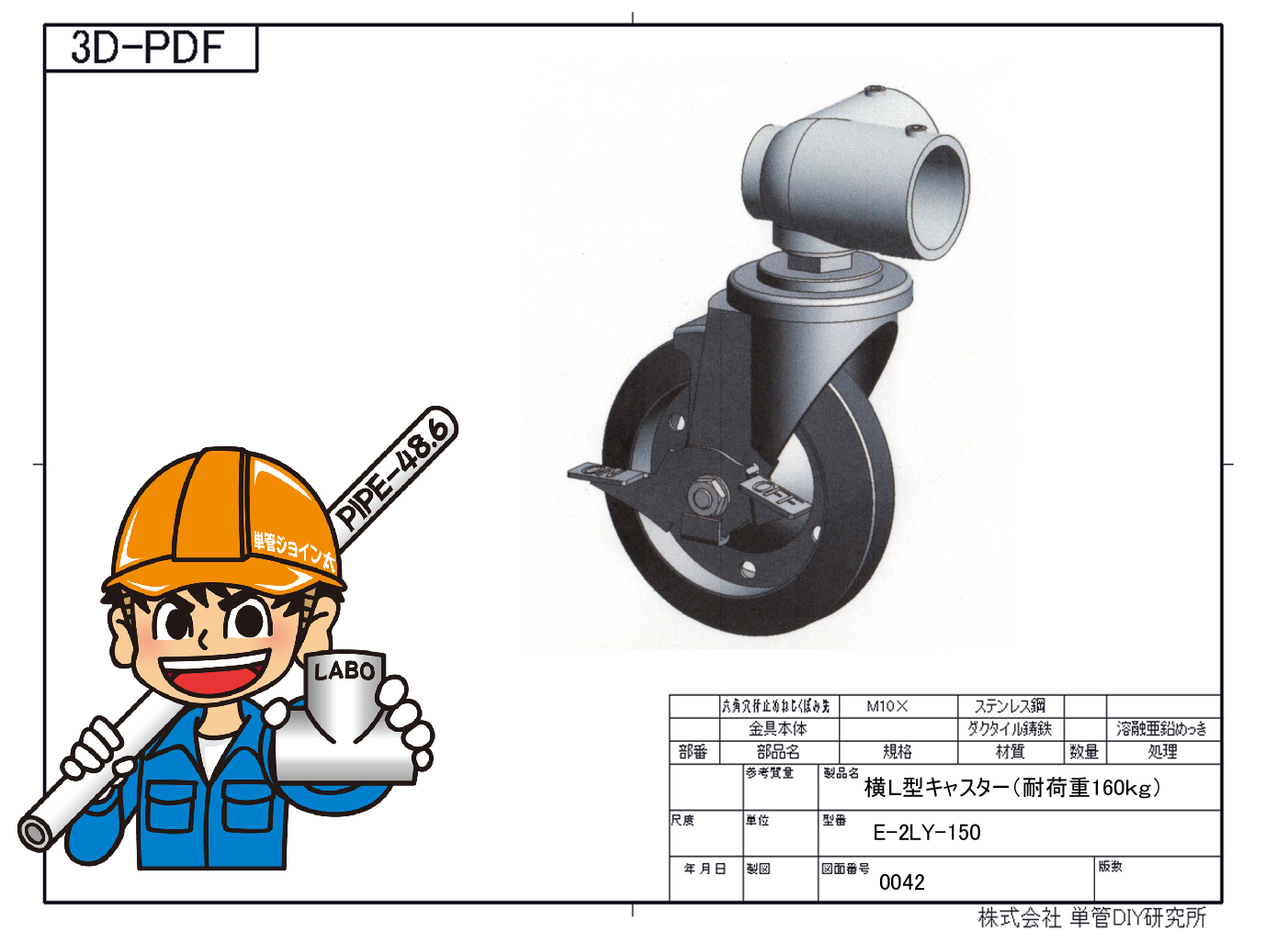

ＬＡＢＯラボ金具 NO 0042　（金具中まで見える3D-PDF）
E-2LY-150　横Ｌ型キャスター（耐荷重160ｋｇ）

3方向コーナーキャスター4タイプ

ＬＡＢＯラボ金具 NO 0043　（金具中まで見える3D-PDF）

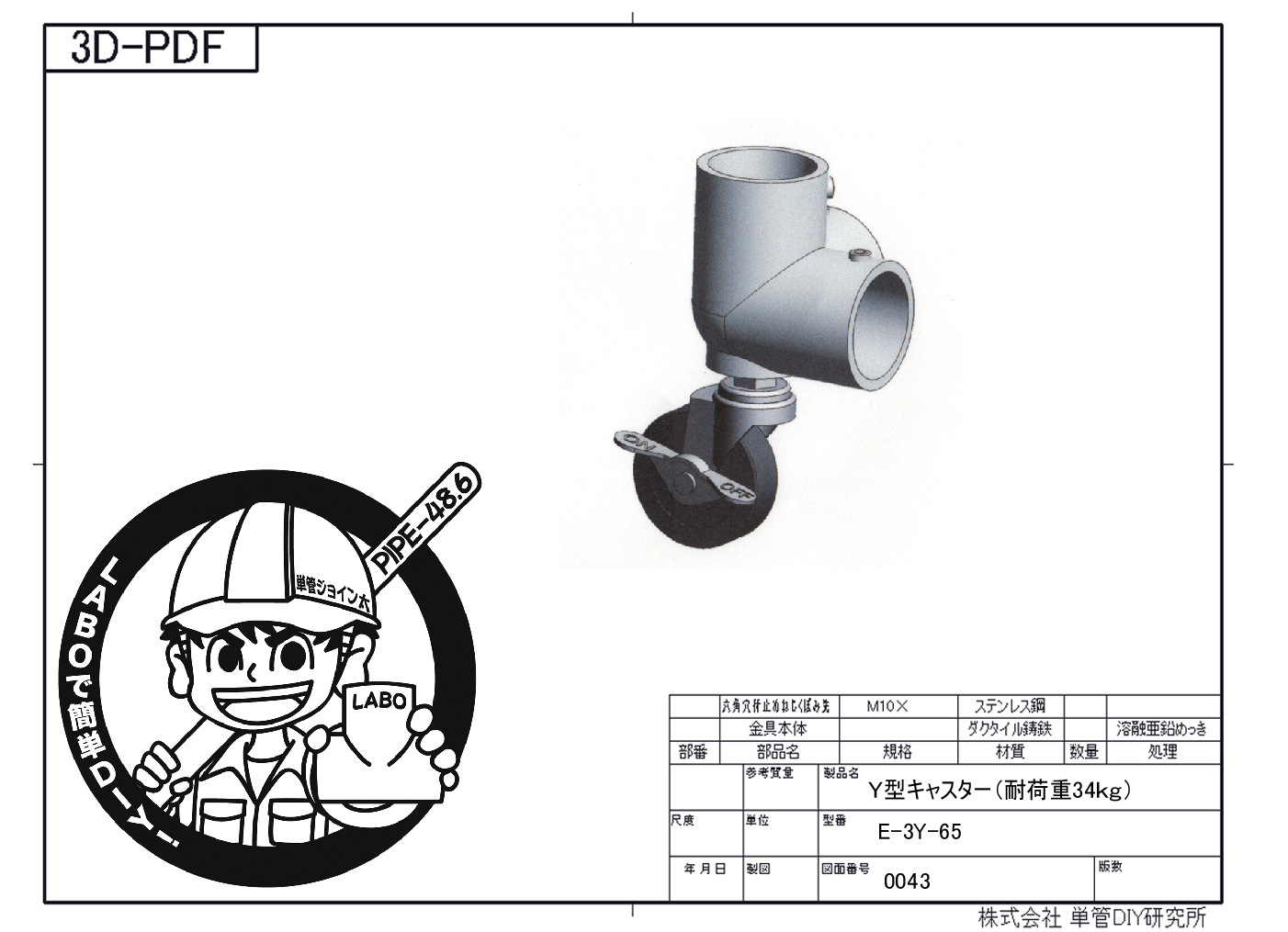

E-3Y-65　Y型キャスター（耐荷重34ｋｇ）

ＬＡＢＯラボ金具 NO 0044　（金具中まで見える3D-PDF）

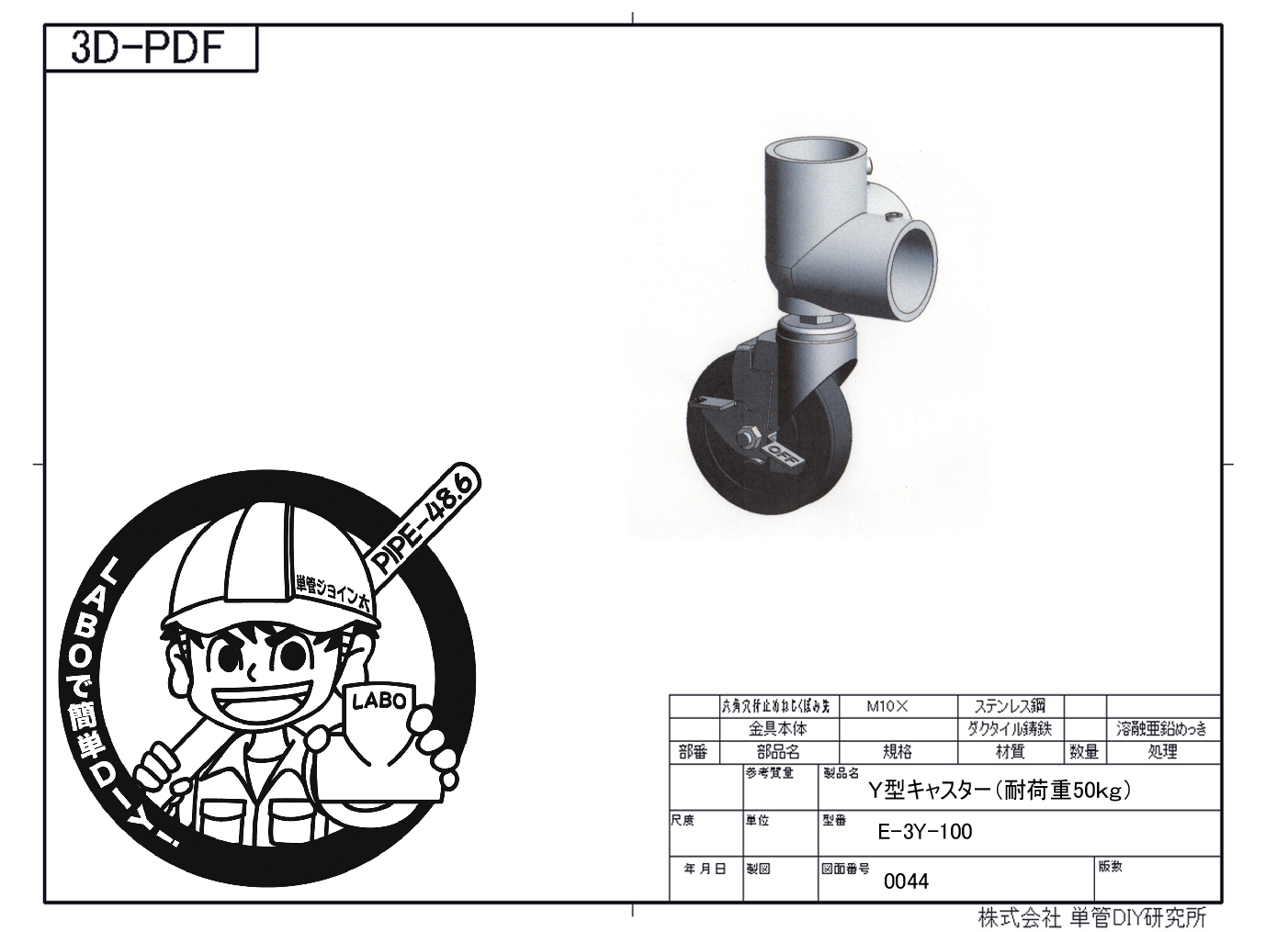

E-3Y-100　Y型キャスター（耐荷重50ｋｇ）

ＬＡＢＯラボ金具 NO 0045　（金具中まで見える3D-PDF）

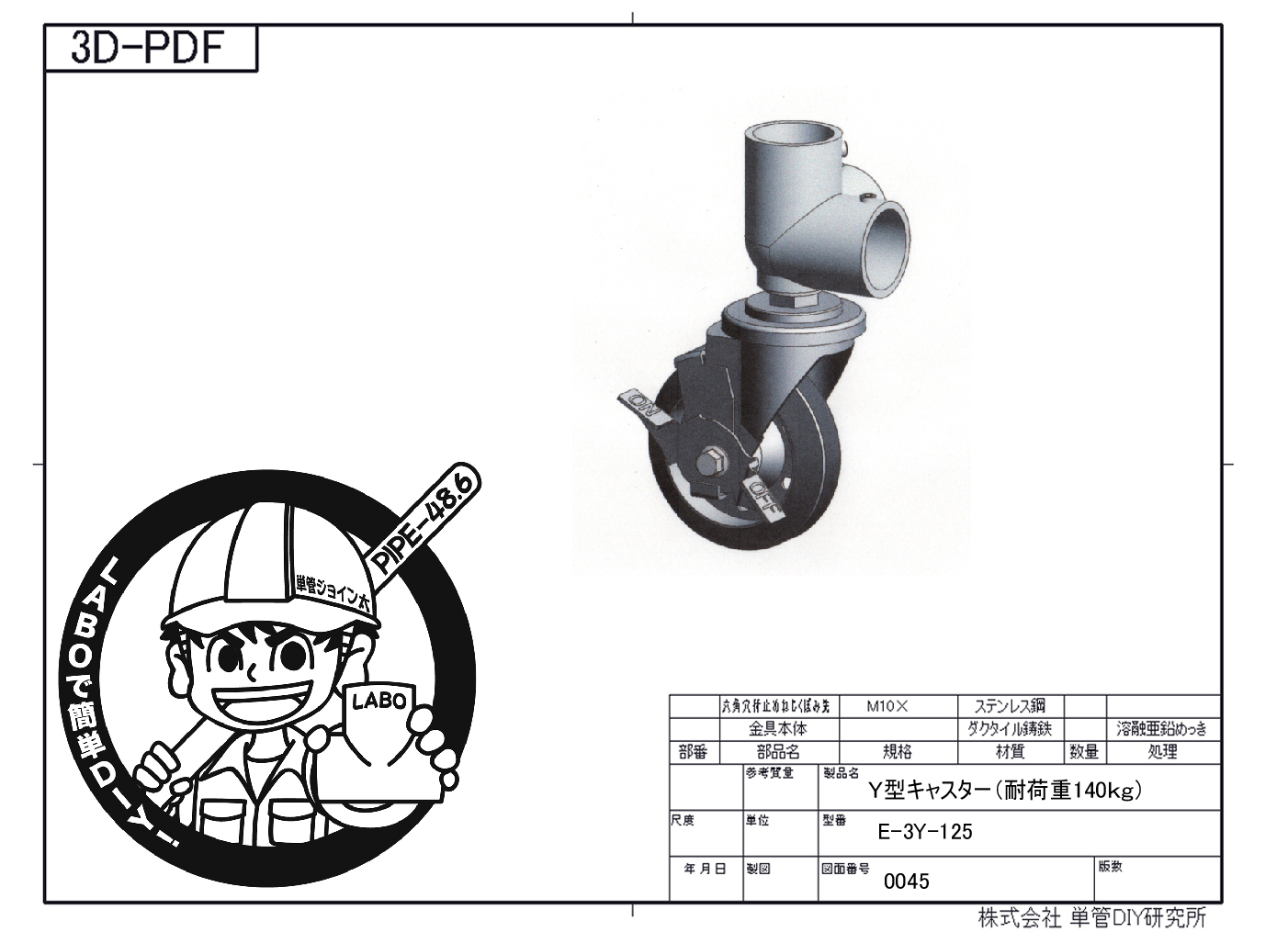

E-3Y-125　Y型キャスター（耐荷重140ｋｇ）

※E-3Y-125は販売を終了しています

ＬＡＢＯラボ金具 NO 0046　（金具中まで見える3D-PDF）

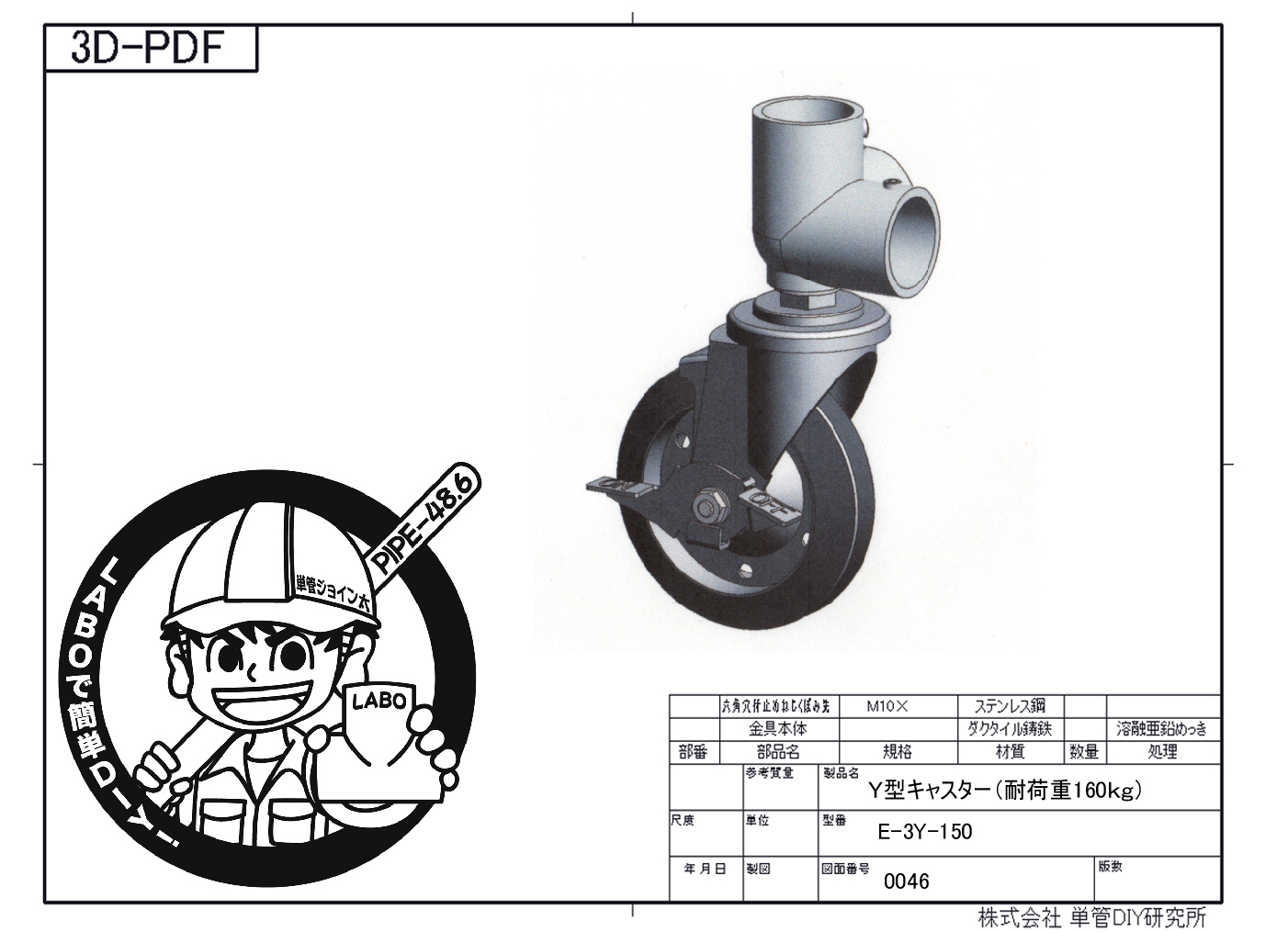

E-3Y-150　Y型キャスター（耐荷重160ｋｇ）

ＬＡＢＯ金具と単管DIY工作類

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています代替え金具固定ベース（八角形）【F-1B】

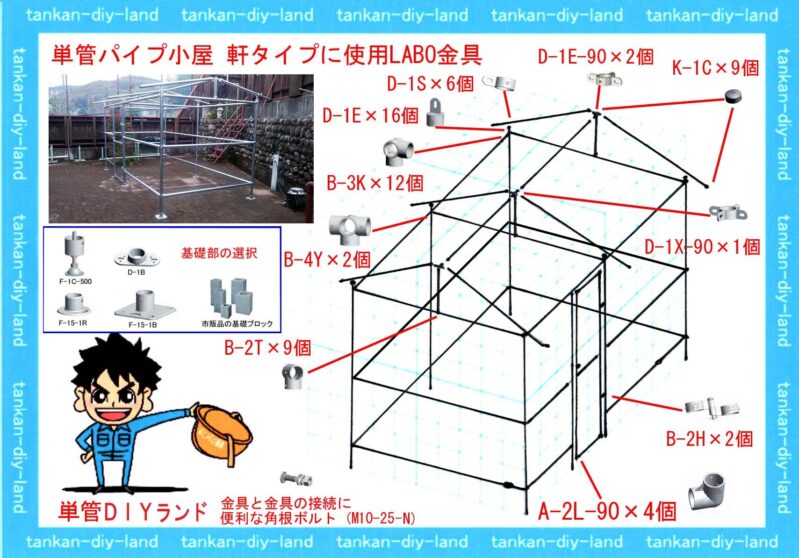

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています代替え品鉄角根丸頭ボルト【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています代替え品鉄角根丸頭ボルト【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています代替え品鉄角根丸頭ボルト【M10-25-KS】

場所に合わせた自転車置き場

※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける　金具（D-1Z）を4個使用（縦パイプ・横パイプに取付け）

ＬＡＢＯ金具は木材との相性を考えた金具です

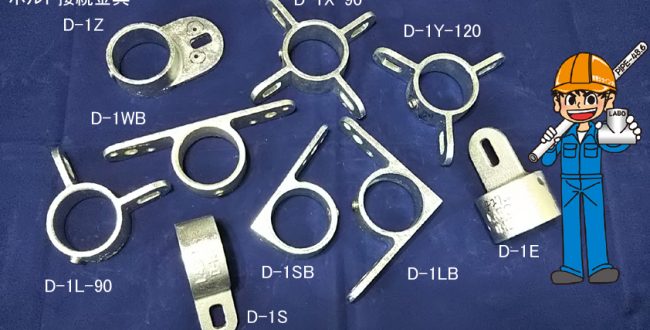

パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

※D-1LBは販売を終了しています　　後継品金具（木ねじ止め）コーナー用サドルベース金具ねじ用【D-1LB-S】

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

※D-1LBは販売を終了しています　　後継品金具（木ねじ止め）コーナー用サドルベース金具ねじ用【D-1LB-S】

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPの『掲載写真工作類・アイソメ立体図の工作・弊社の動画』などは参考資料であり保証値ではございません。自作工作物は自己責任となります。
！！！取り付けビスの締め忘れにも注意必要です！！！

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です。

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）
