LABO JOINT (ラボ ジョイント) 単管パイプ専用継手金具類の仕様

◎材質:ダクタイル鋳鉄 ◎表面処理:溶融亜鉛めっき◎止めビス:ホーローセットビスM10(SUS)  ◎止め工具:対辺5mm六角レンチ ※一部例外あり No.972120210720

コーナー金具類

ラボ金具 No. 0001  ( 金具の中まで見られる 3D-PDF )

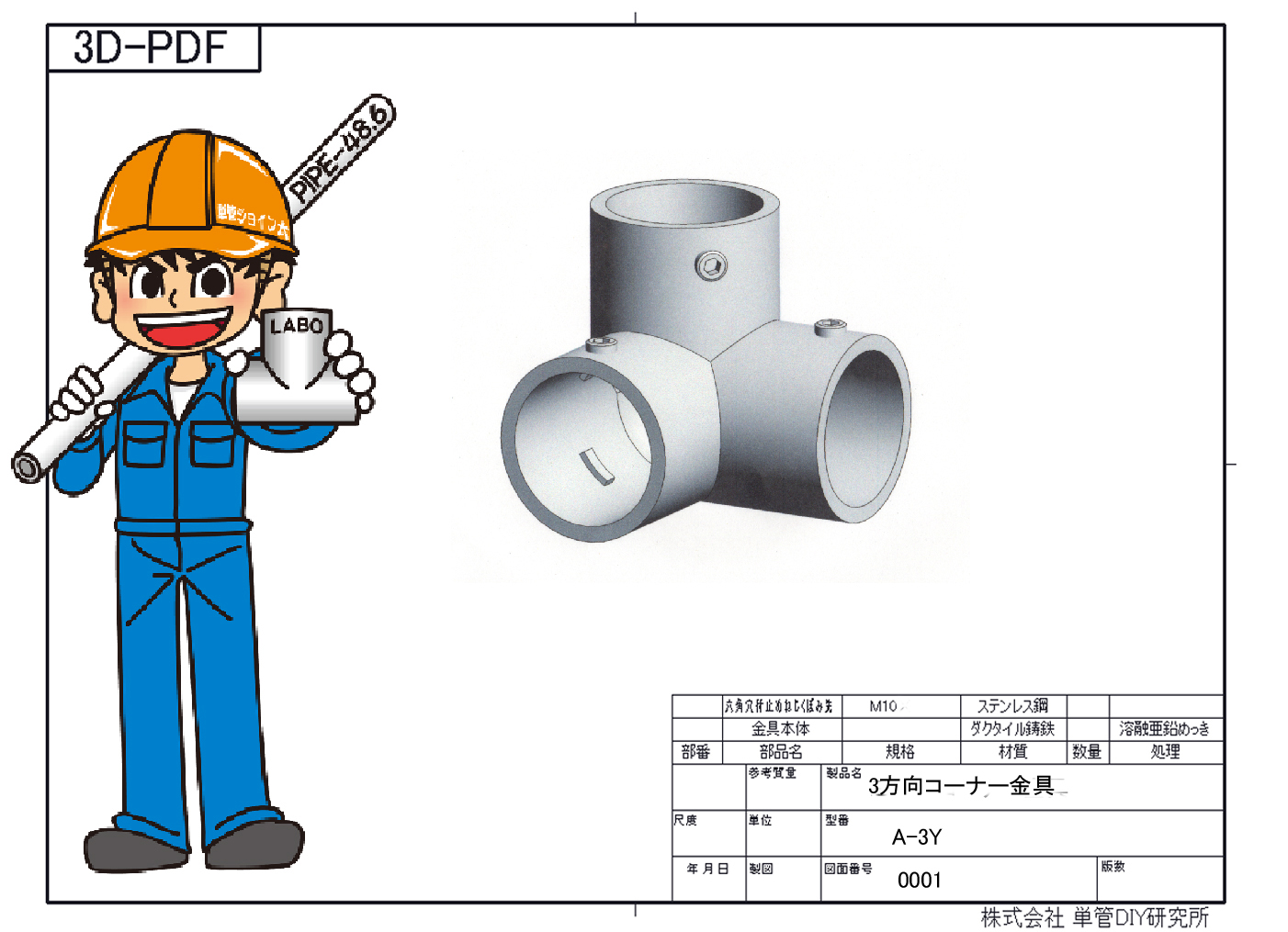

A-3Y  3方向コーナー金具 3D-PDF

ラボ金具 No. 0002  ( 金具の中まで見られる 3D-PDF )

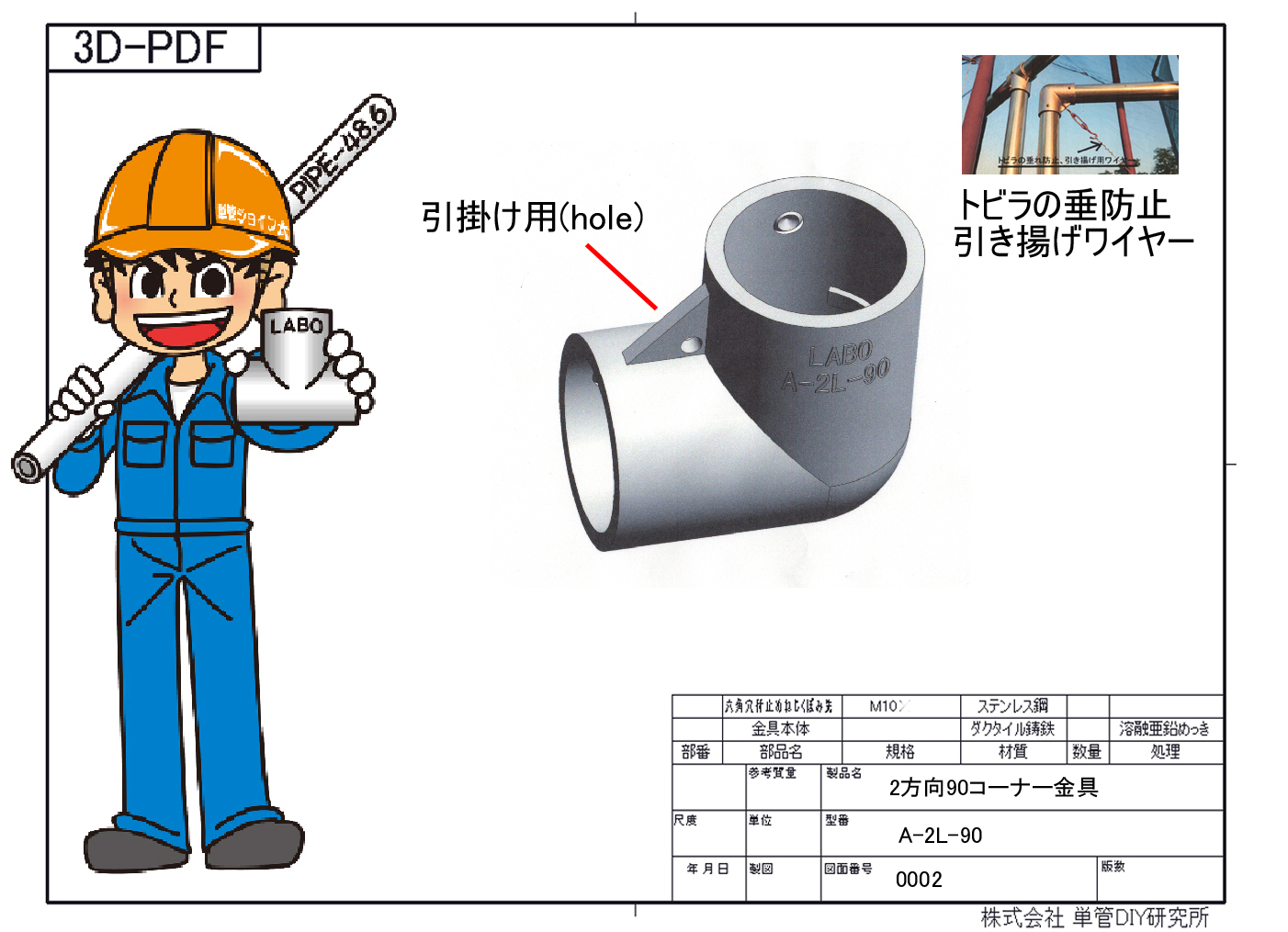

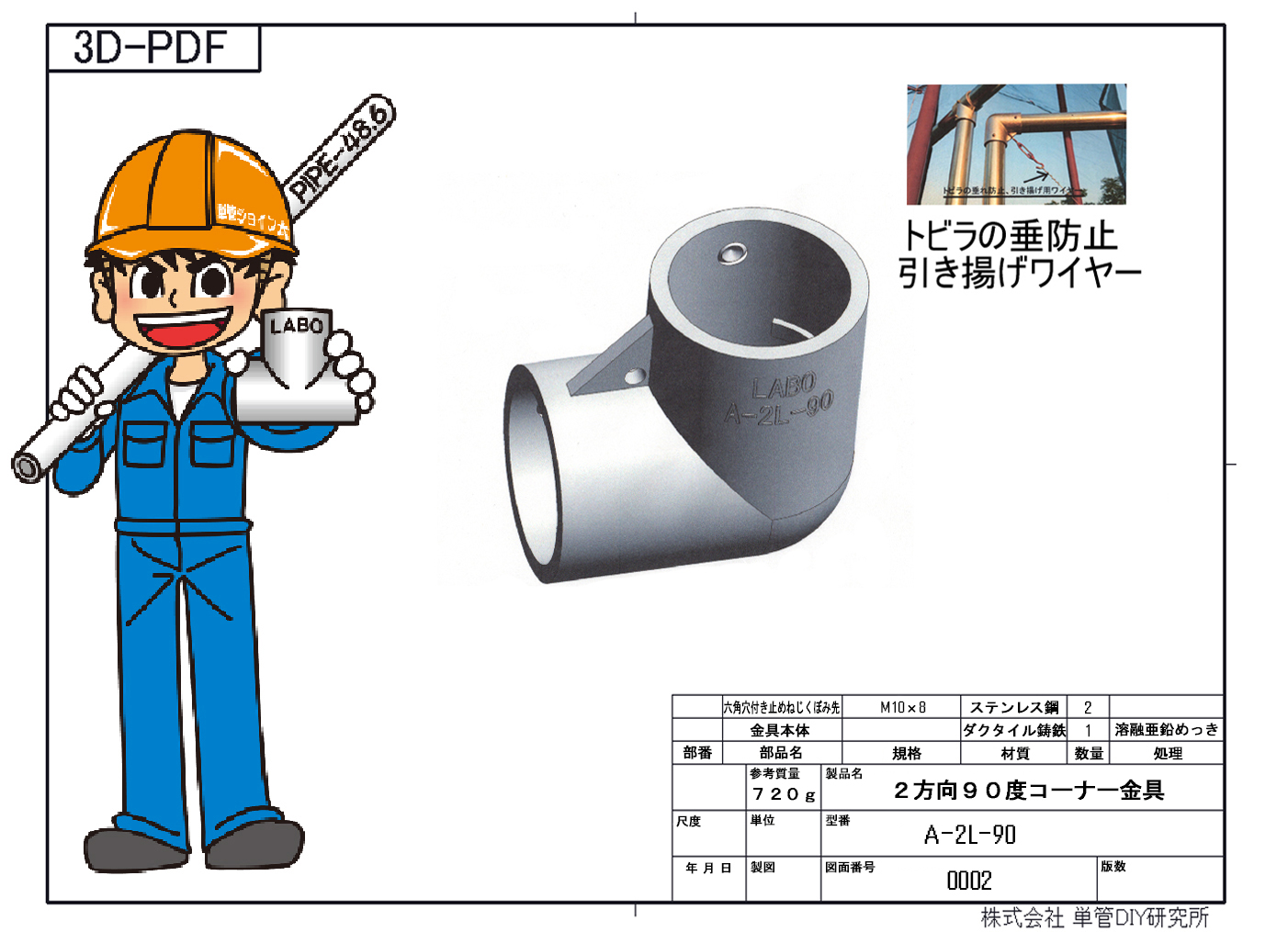

A-2L 2方向90コーナー金具 3D-PDF

ラボ金具 No. 0003  ( 金具の中まで見られる 3D-PDF )

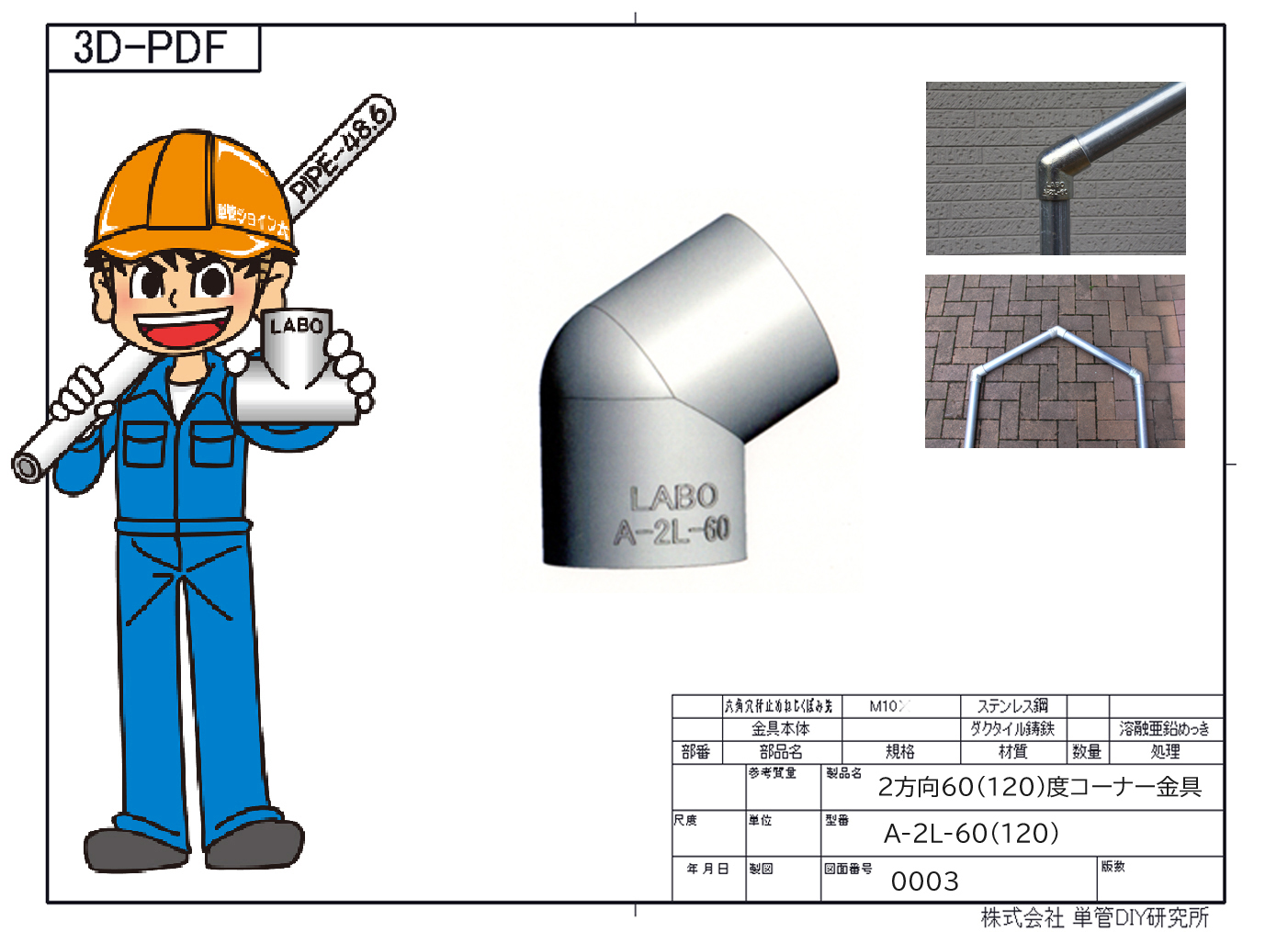

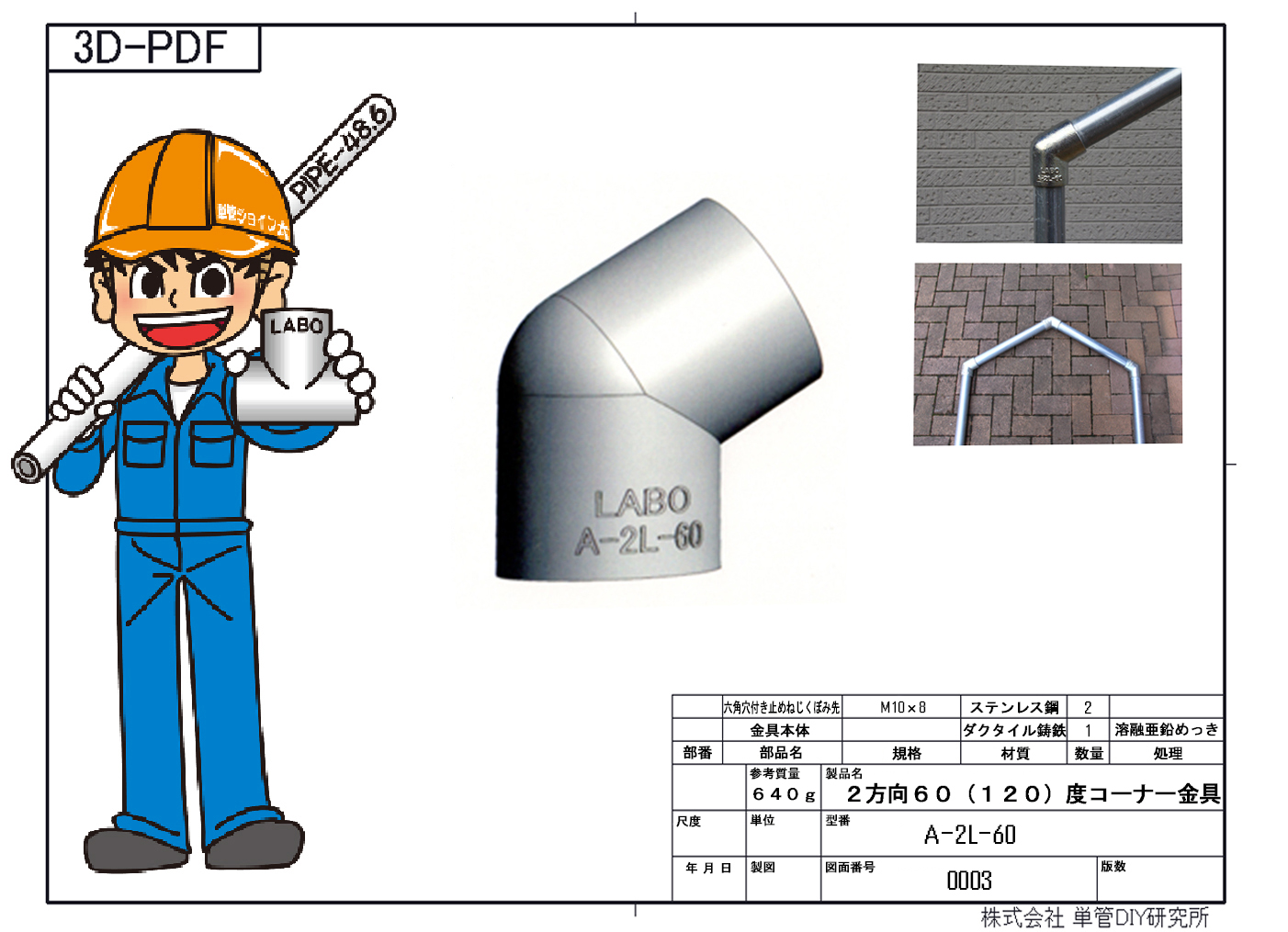

A-2L-60(120)  2方向60度コーナー金具 3D-PDF

ラボ金具 No. 0004 ( 金具の中まで見られる 3D-PDF )

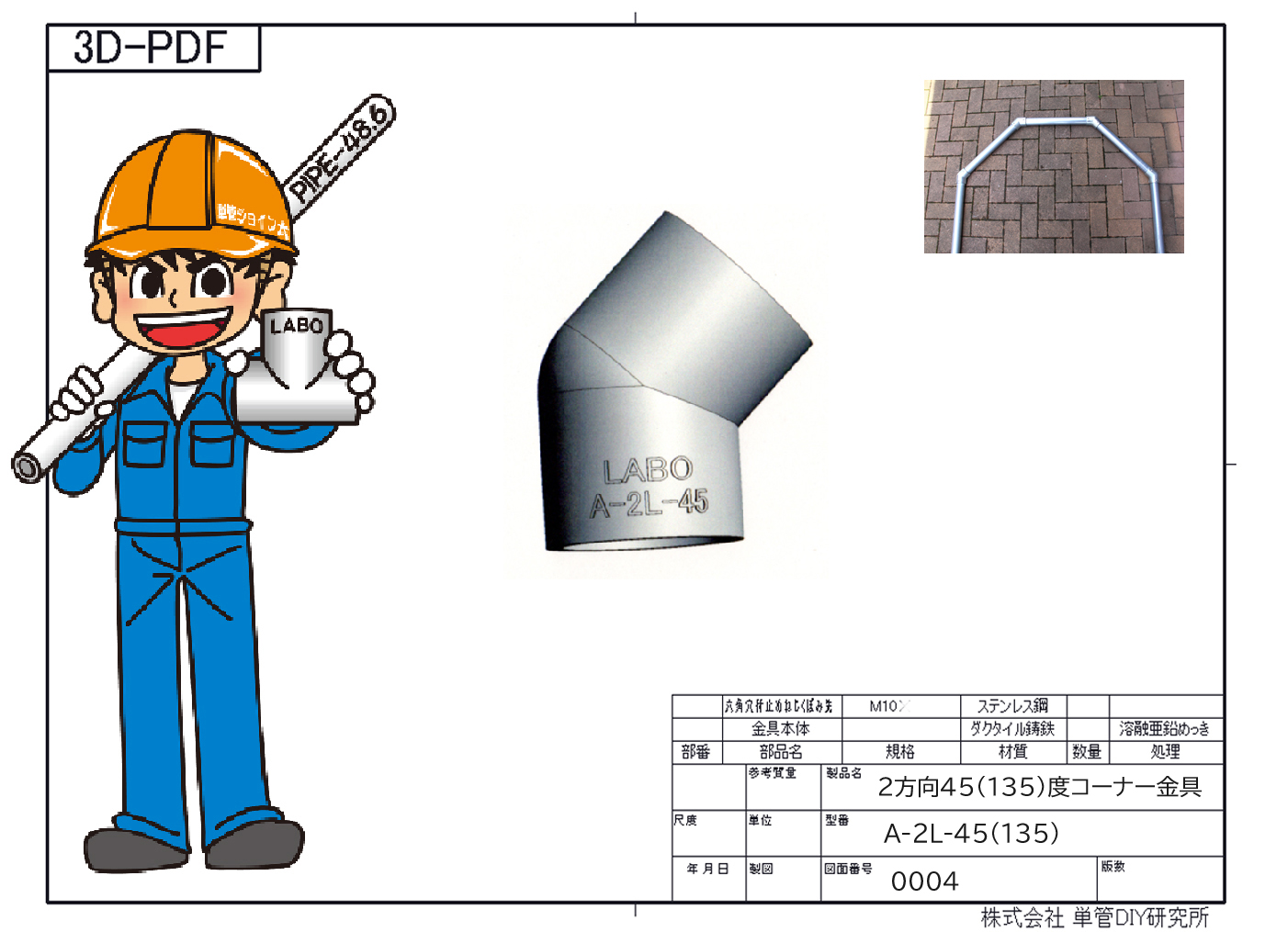

A-2L-45(135)  2方向60度コーナー金具 3D-PDF

貫通金具

(金具の中をパイプが貫通する箇所と、止まる箇所があります)

ラボ金具 No. 0005 ( 金具の中まで見られる 3D-PDF )

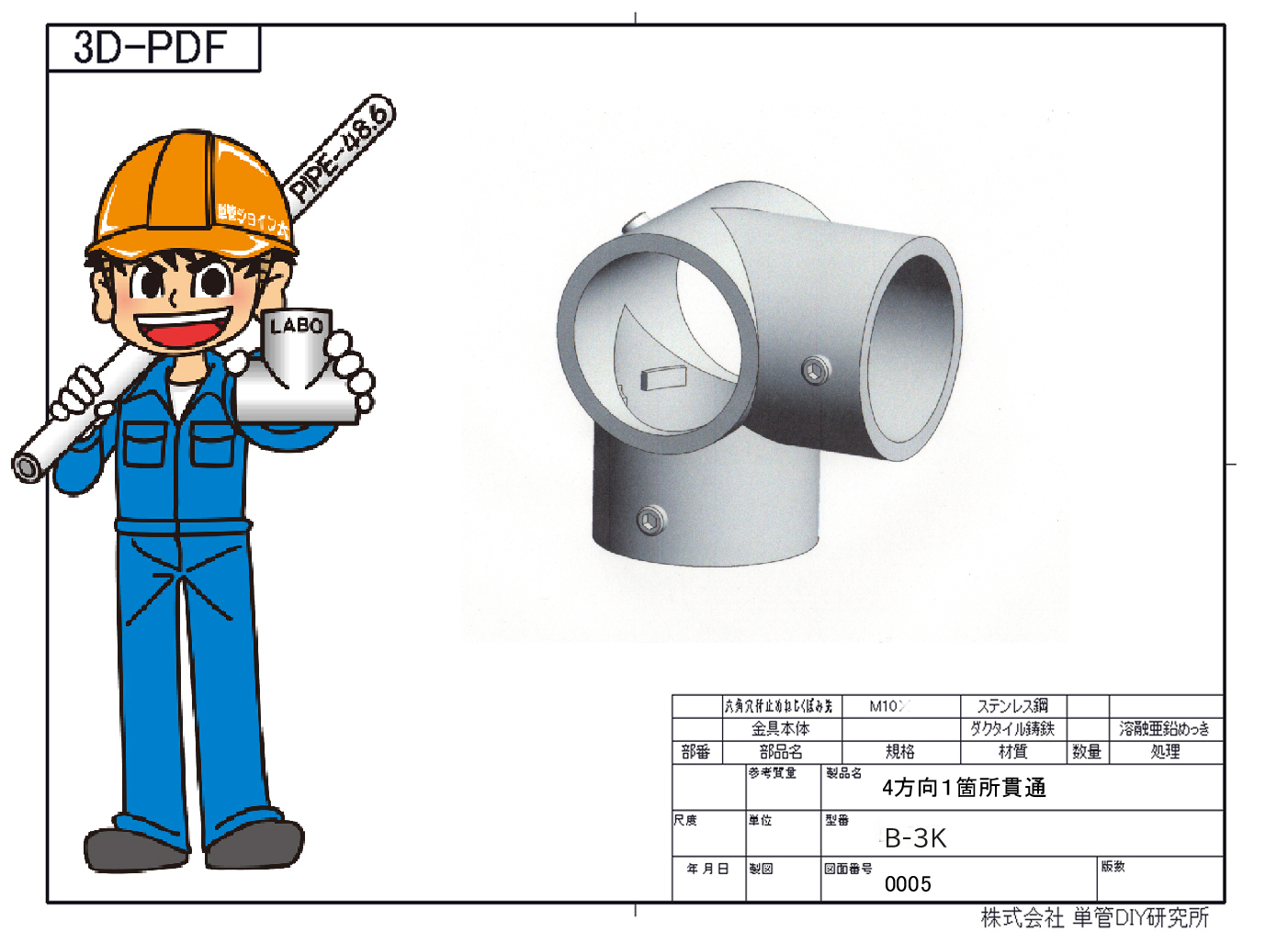

B-3K 4方向1ヵ所貫通 3D-PDF

ラボ金具 No. 0006 ( 金具の中まで見られる 3D-PDF )

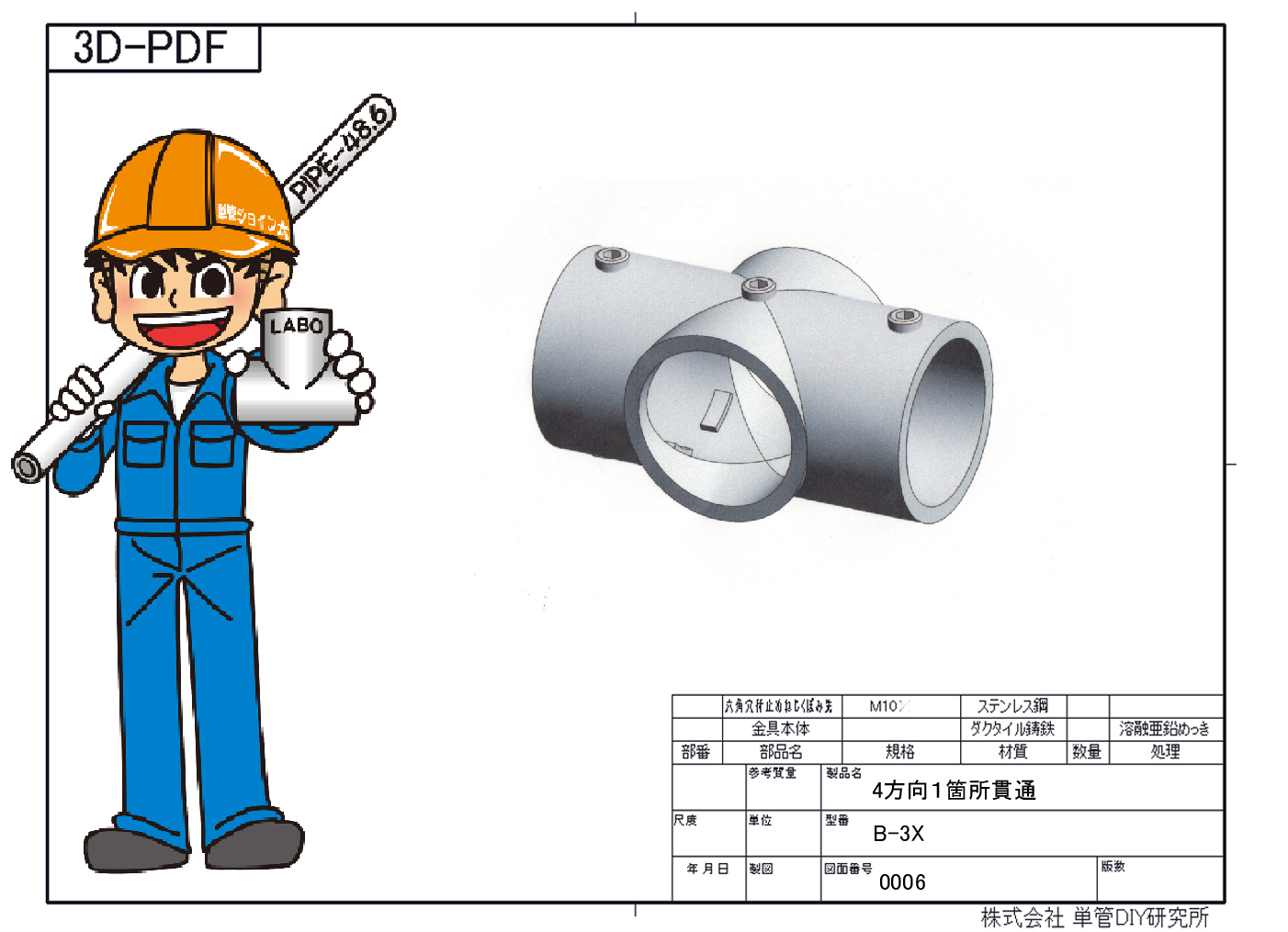

B-3X 4方向1箇所貫通 3D-PDF

ラボ金具 No. 0007 ( 金具の中まで見られる 3D-PDF )

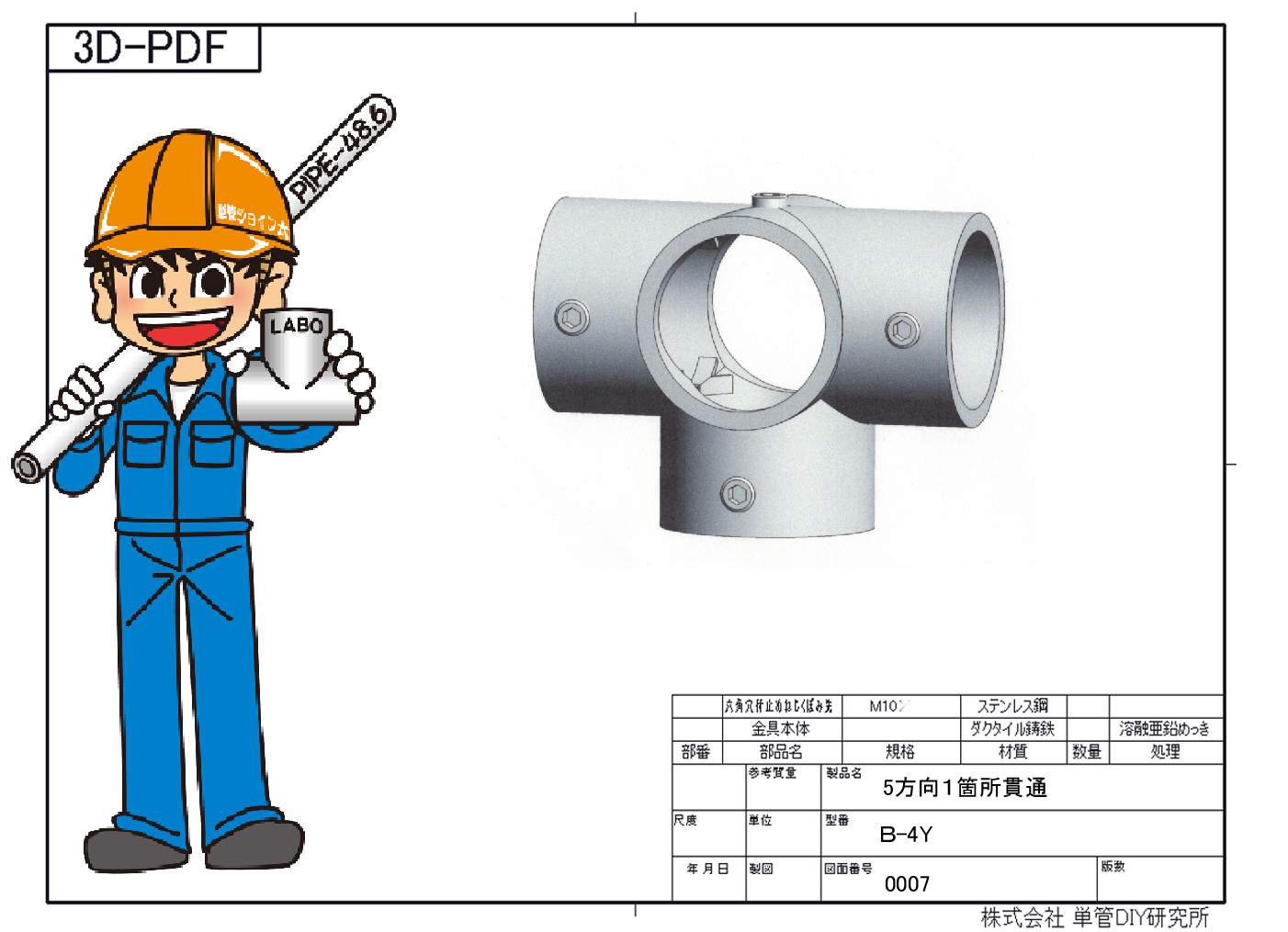

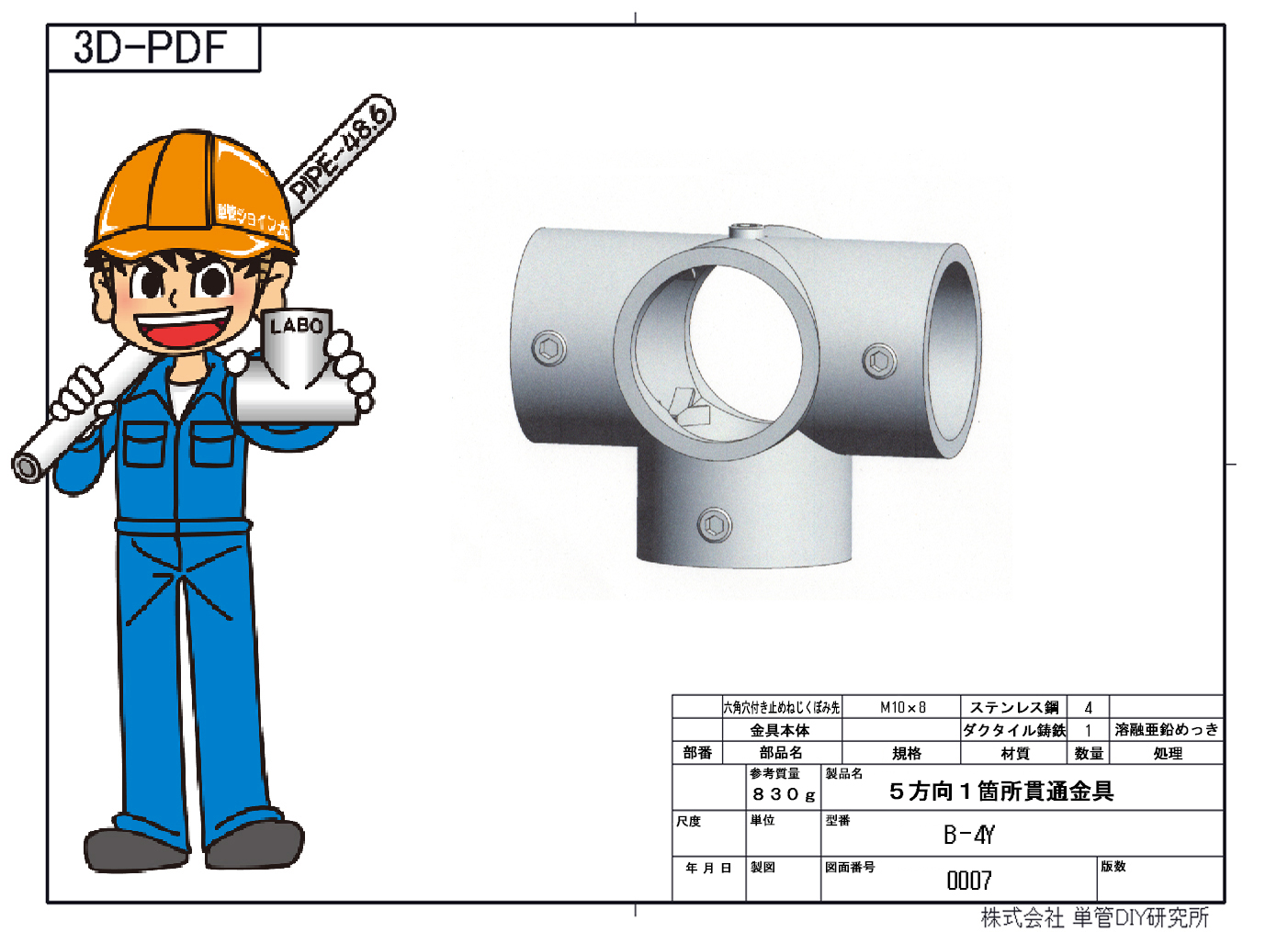

B-4Y 5方向1箇所貫通 3D-PDF

ラボ金具 No. 0009 ( 金具の中まで見られる 3D-PDF )

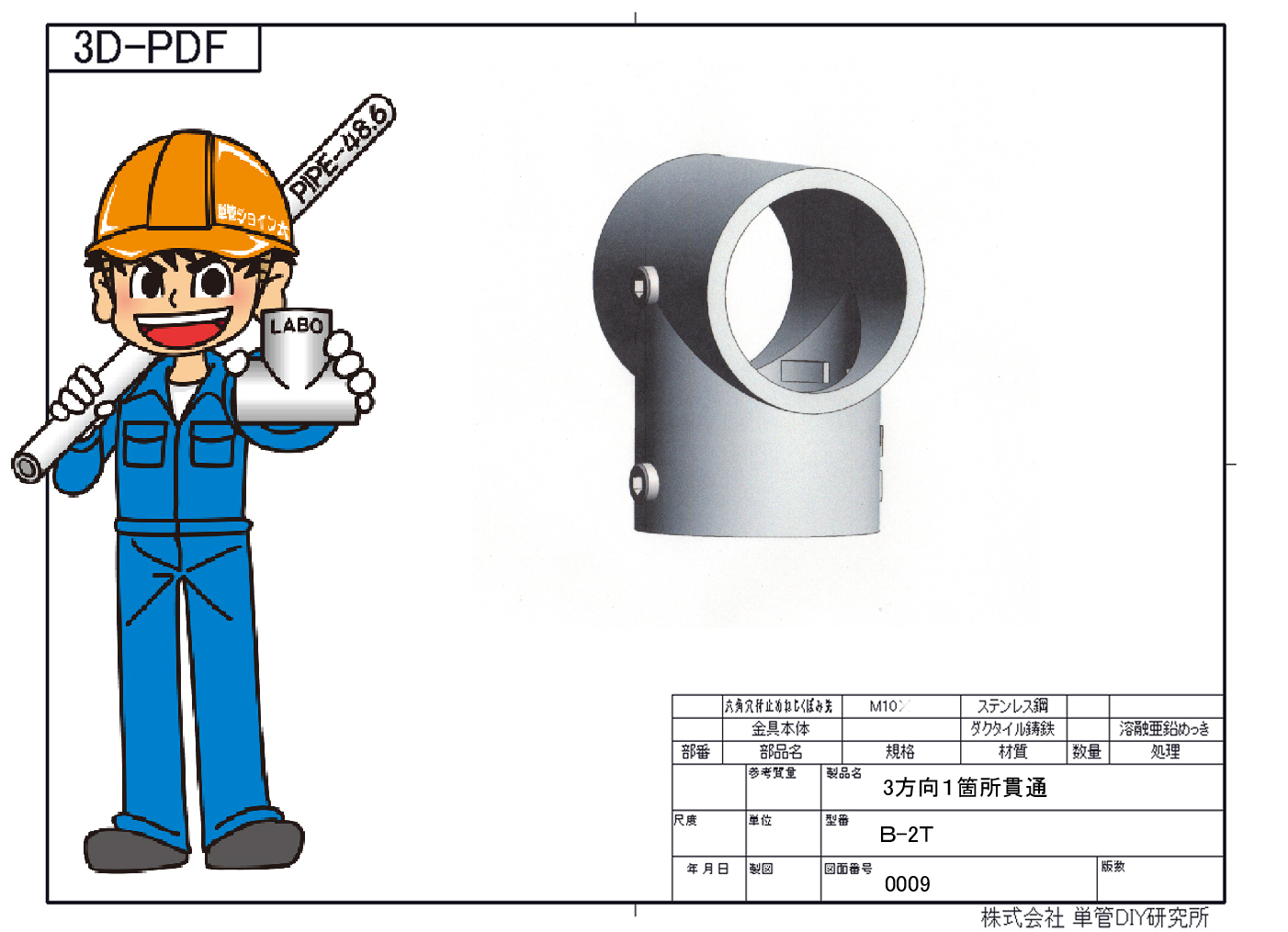

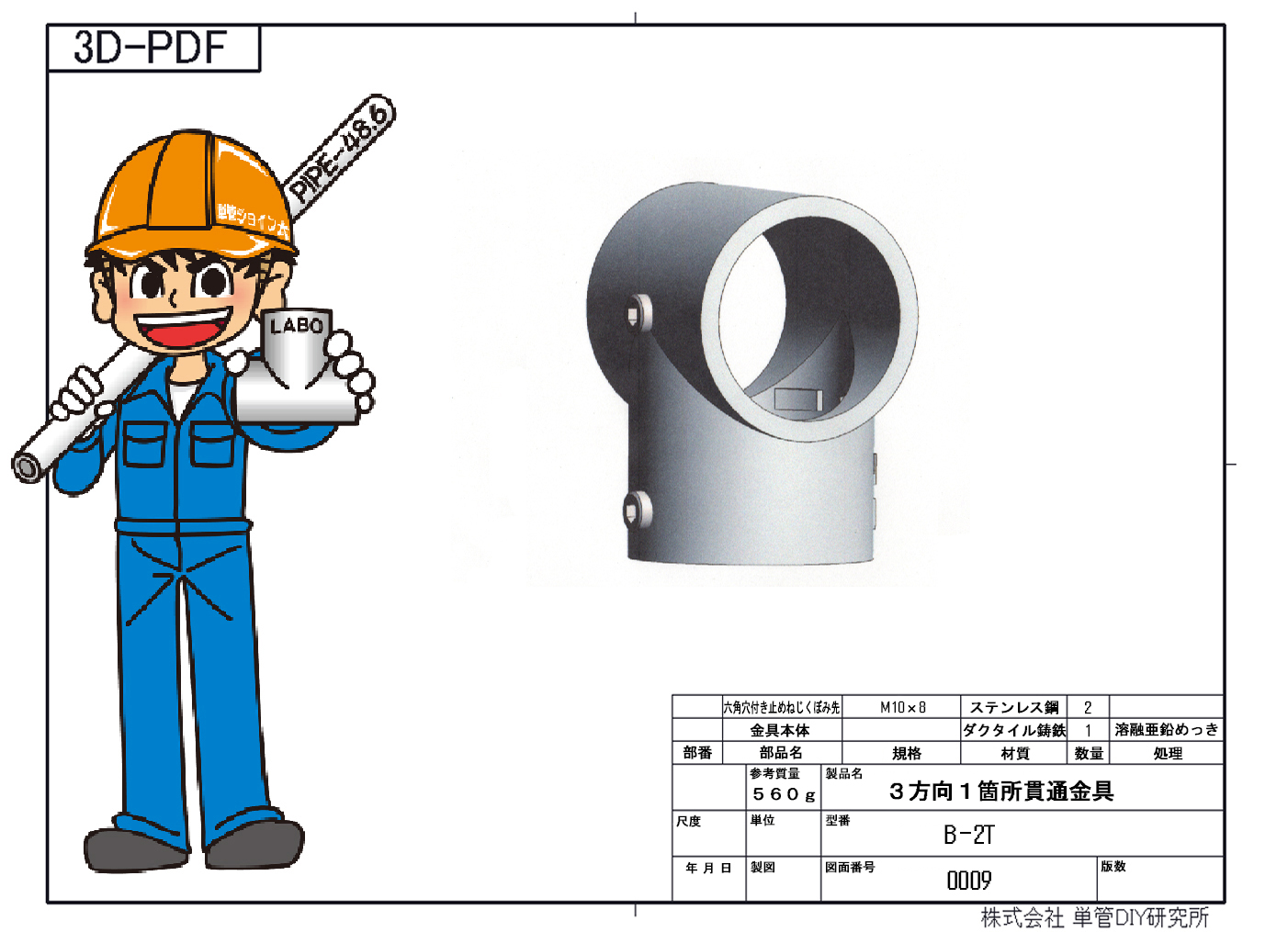

B-2T  3方向1箇所貫通 3D-PDF

ラボ金具 No. 0010 ( 金具の中まで見られる 3D-PDF )

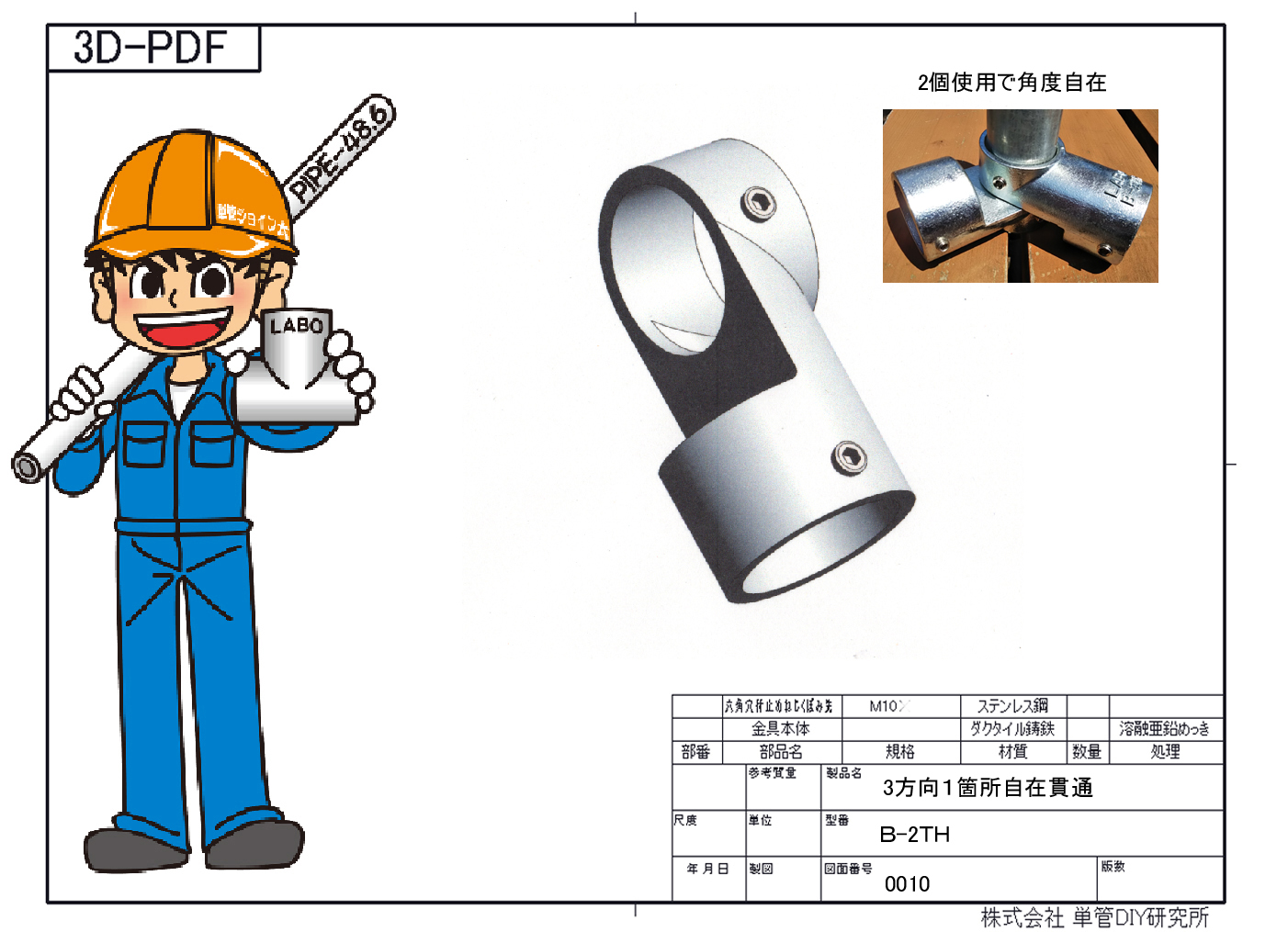

B-2TH  3方向1箇所自在金具 3D-PDF

ラボ金具 No. 0011 ( 金具の中まで見られる 3D-PDF )

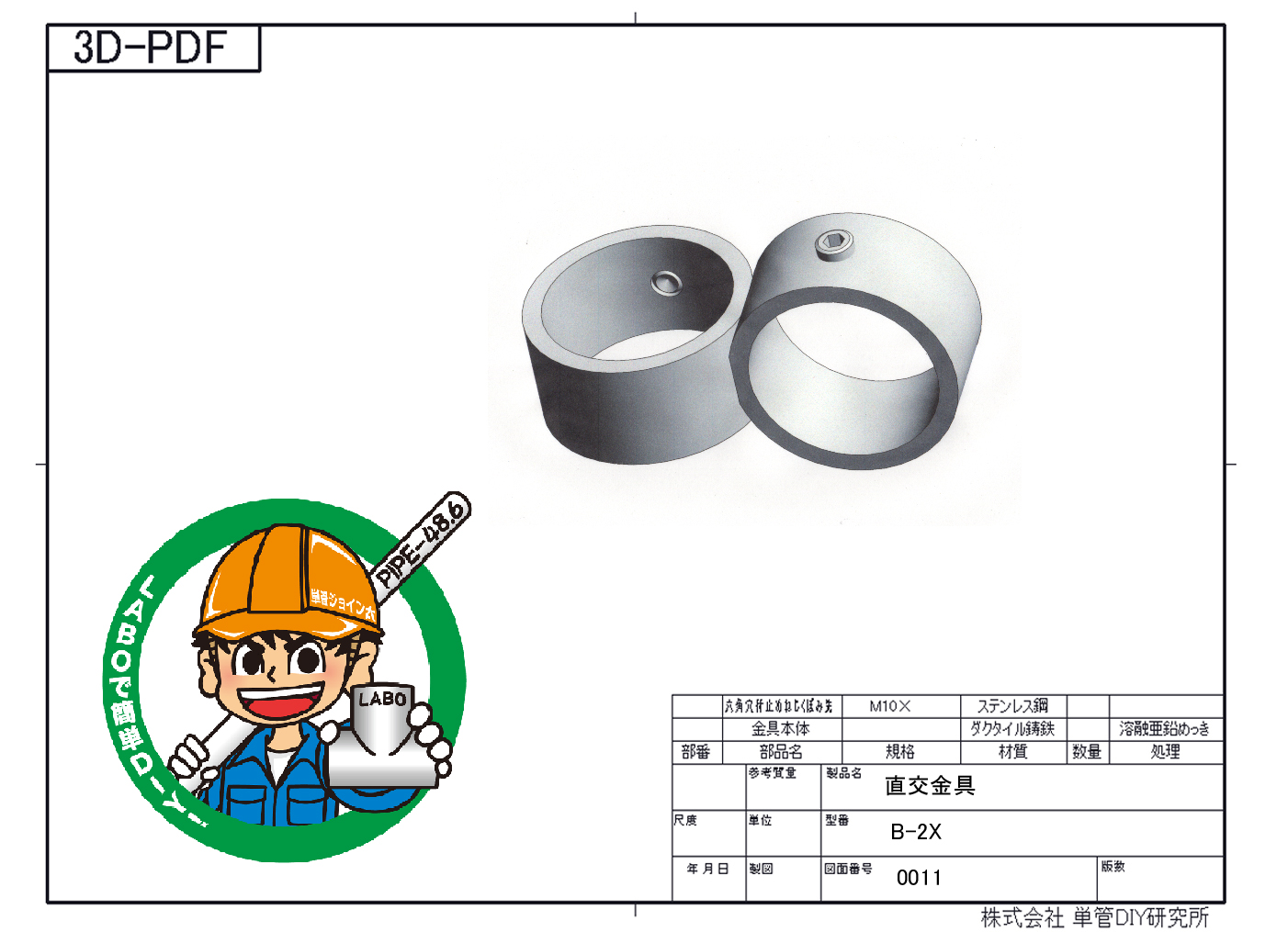

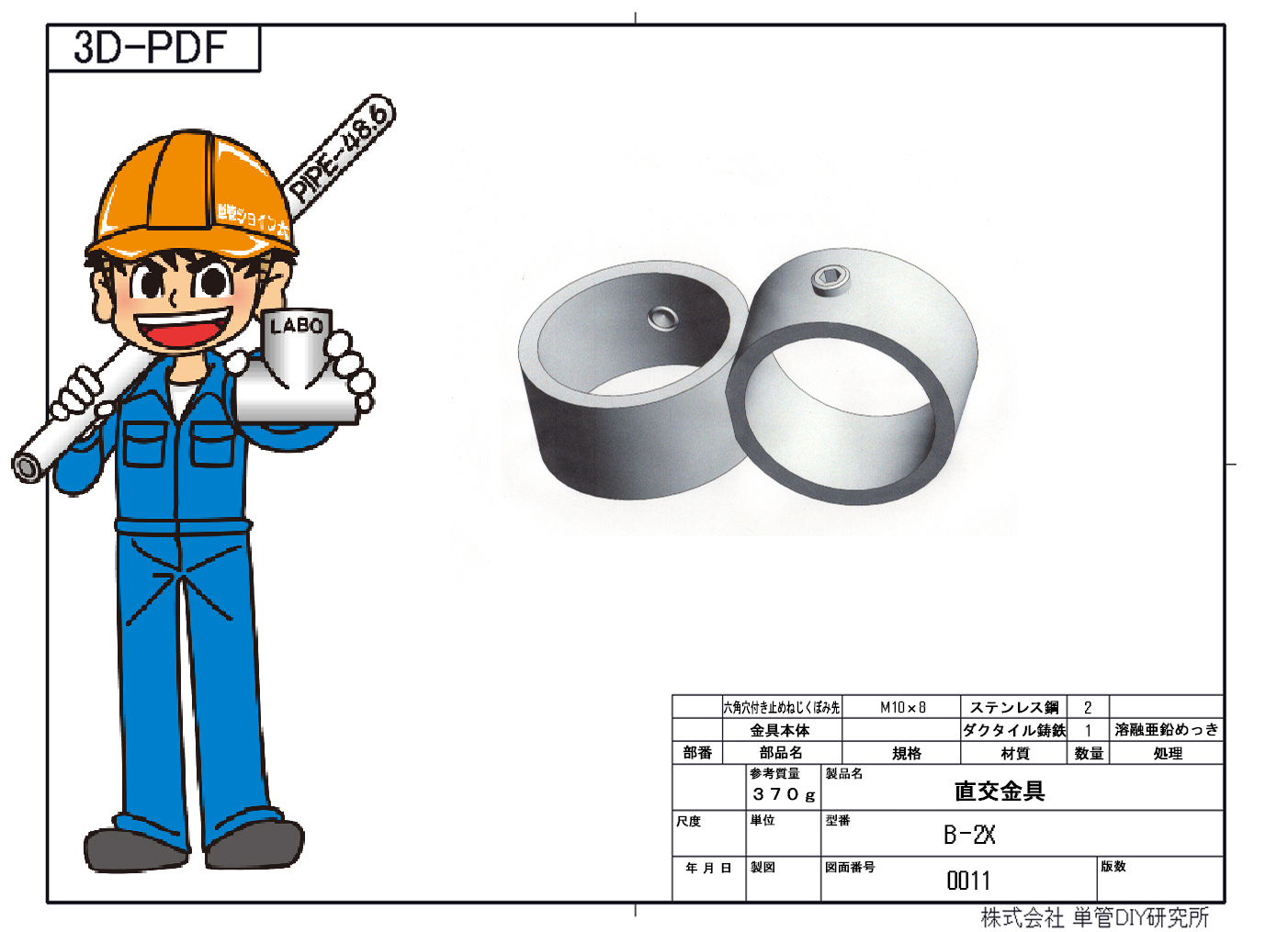

B-2X  直交 3D-PDF

同業者が真似したい金具 №1 2018/4/15

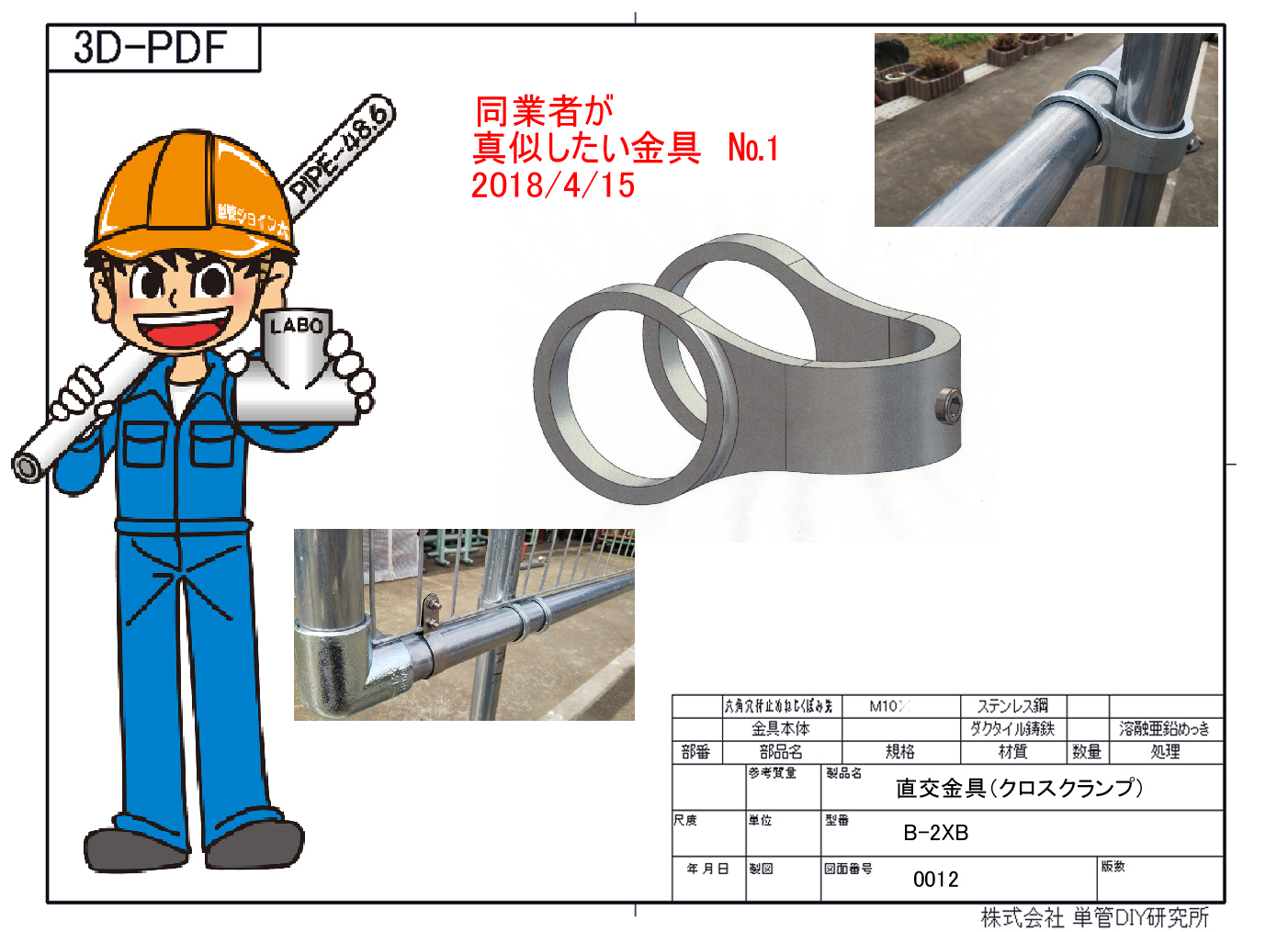

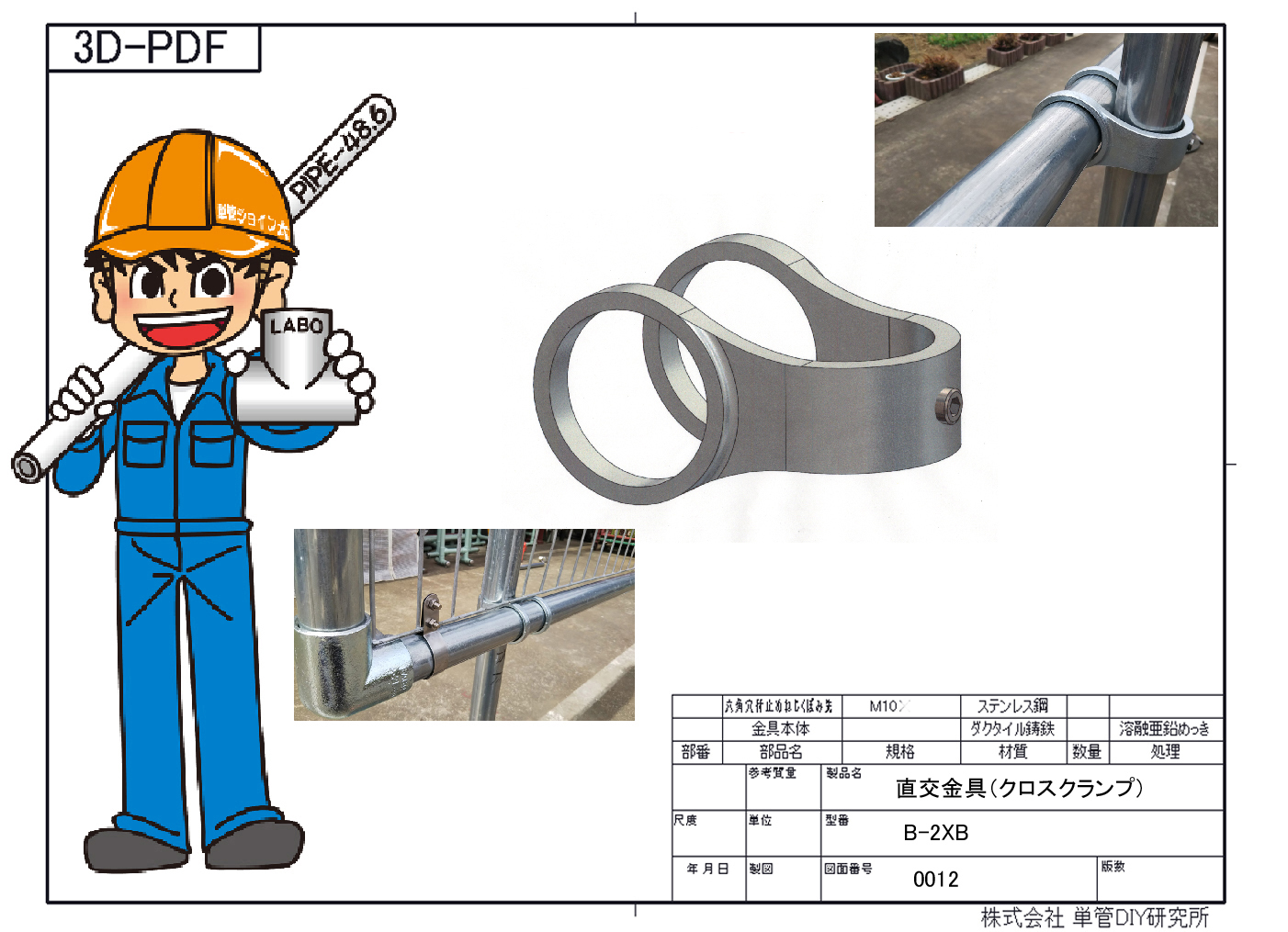

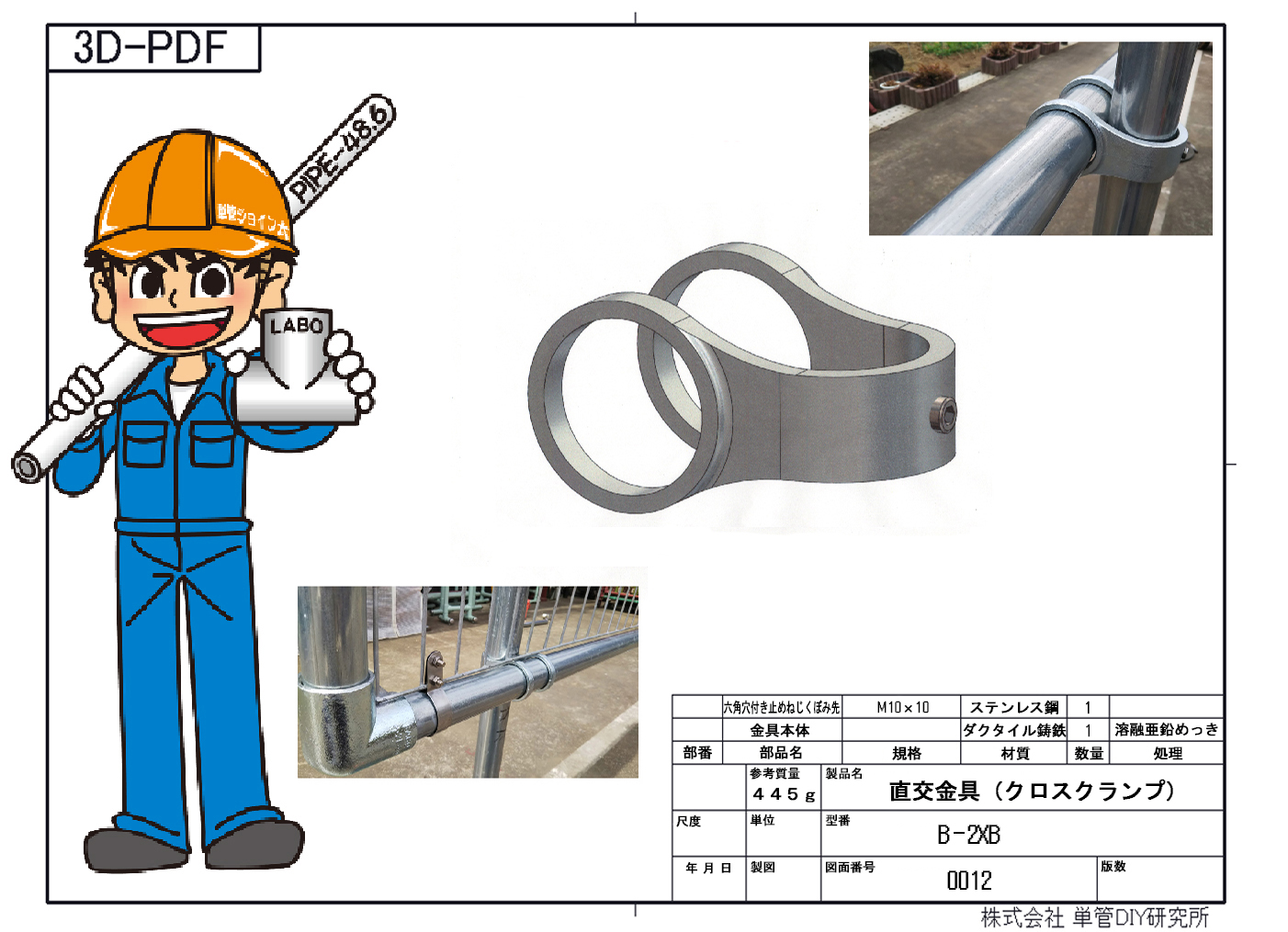

B-2XB 直交金具(クロスクランプ)3D-PDF

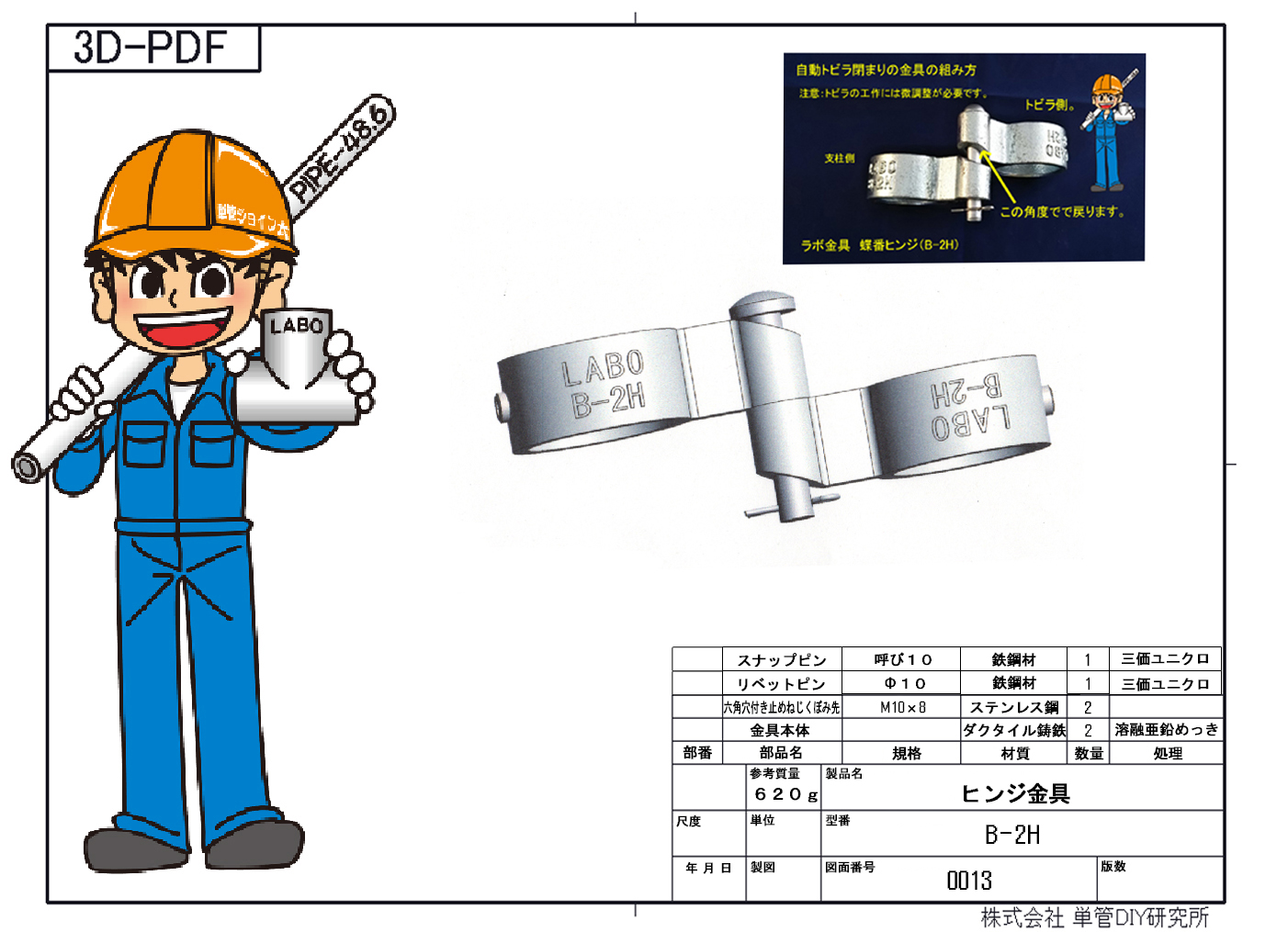

B-2H 蝶番・ヒンジ(自動で閉まる) 3D-PDF

ラボ金具 No. 0016 ( 金具の中まで見られる 3D-PDF )

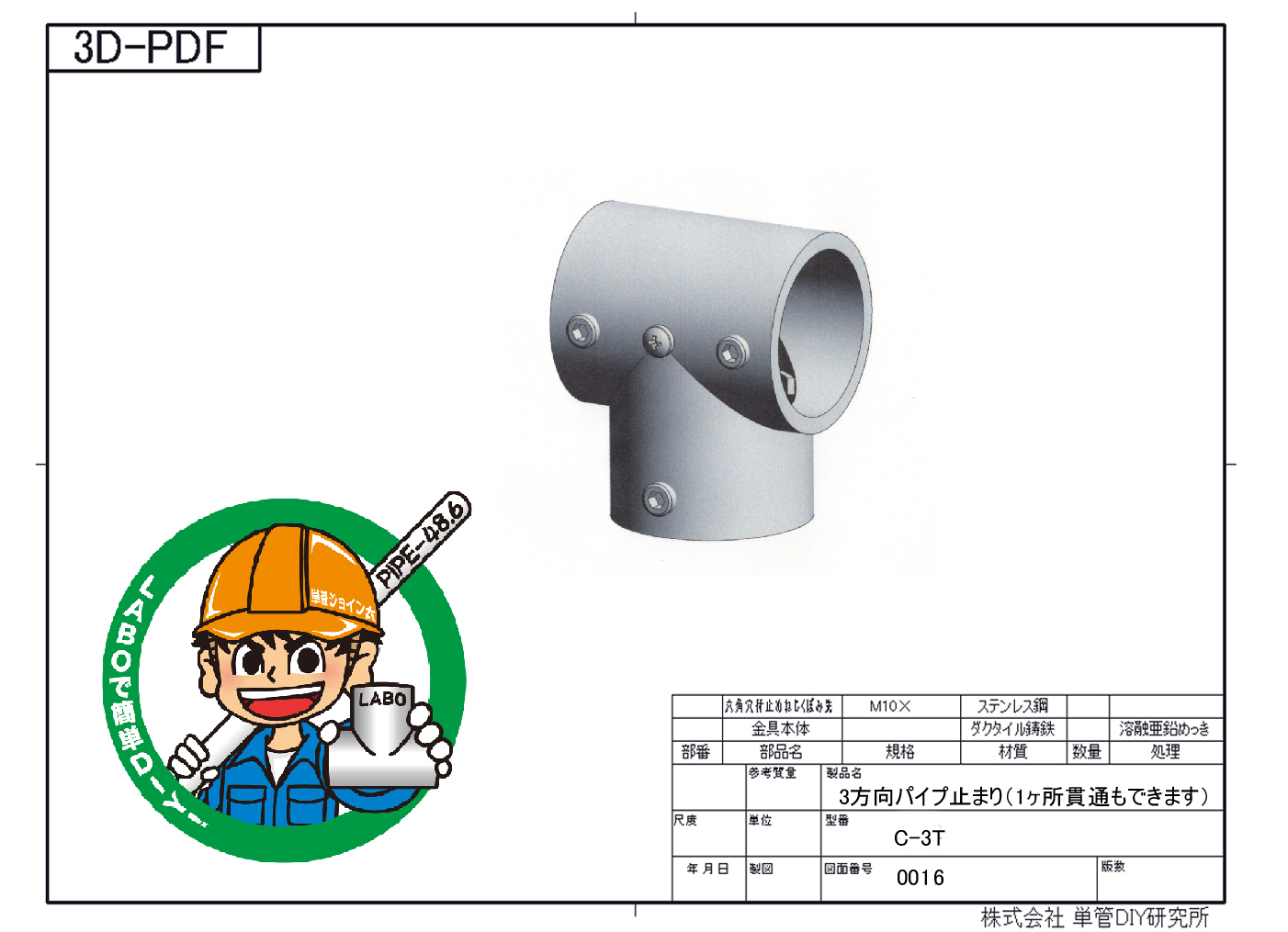

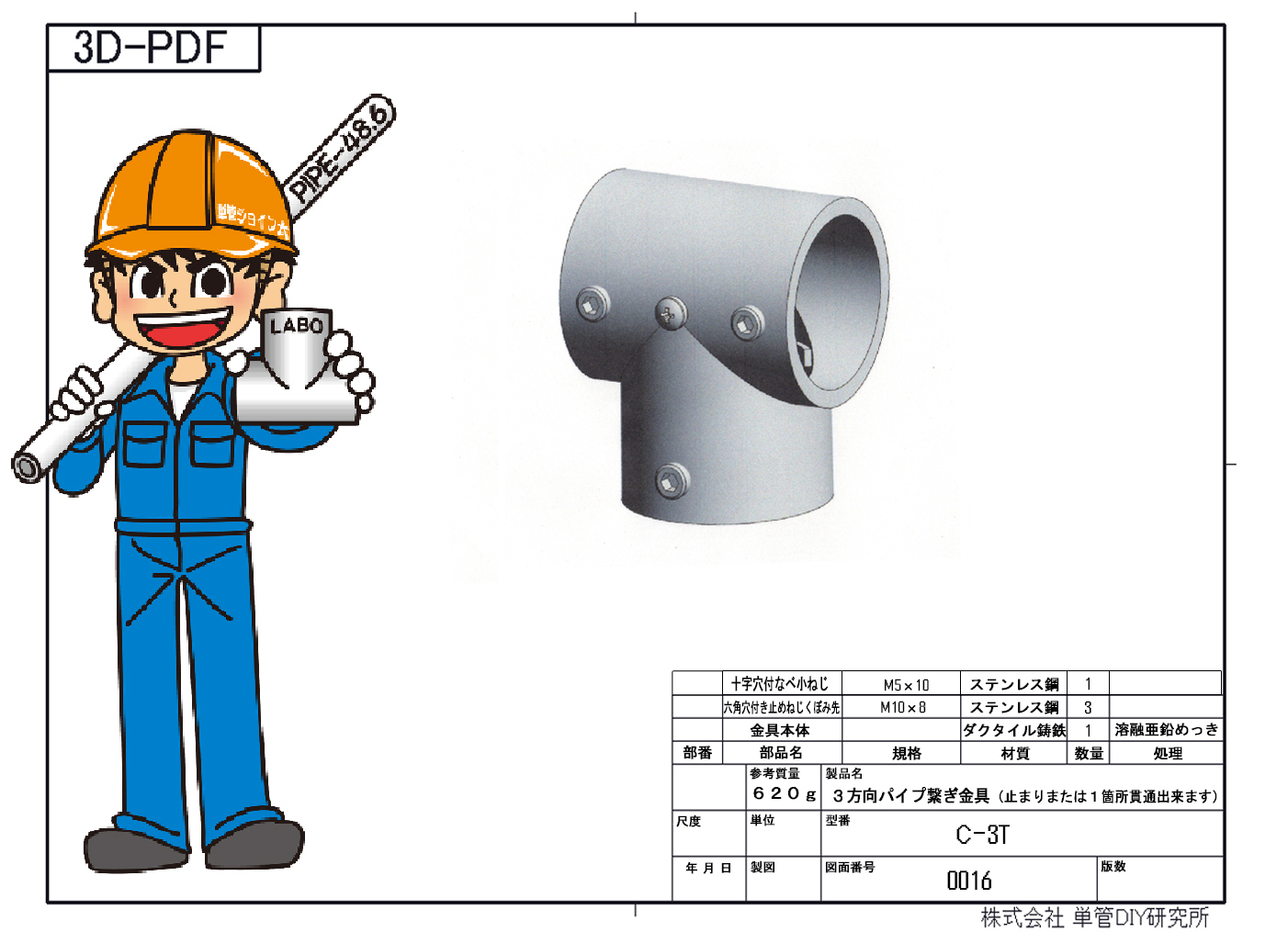

C-3T  3方向1箇所貫通(3方向止まりもできます)3D-PDF

ラボ金具 No. 0017 ( 金具の中まで見られる 3D-PDF )

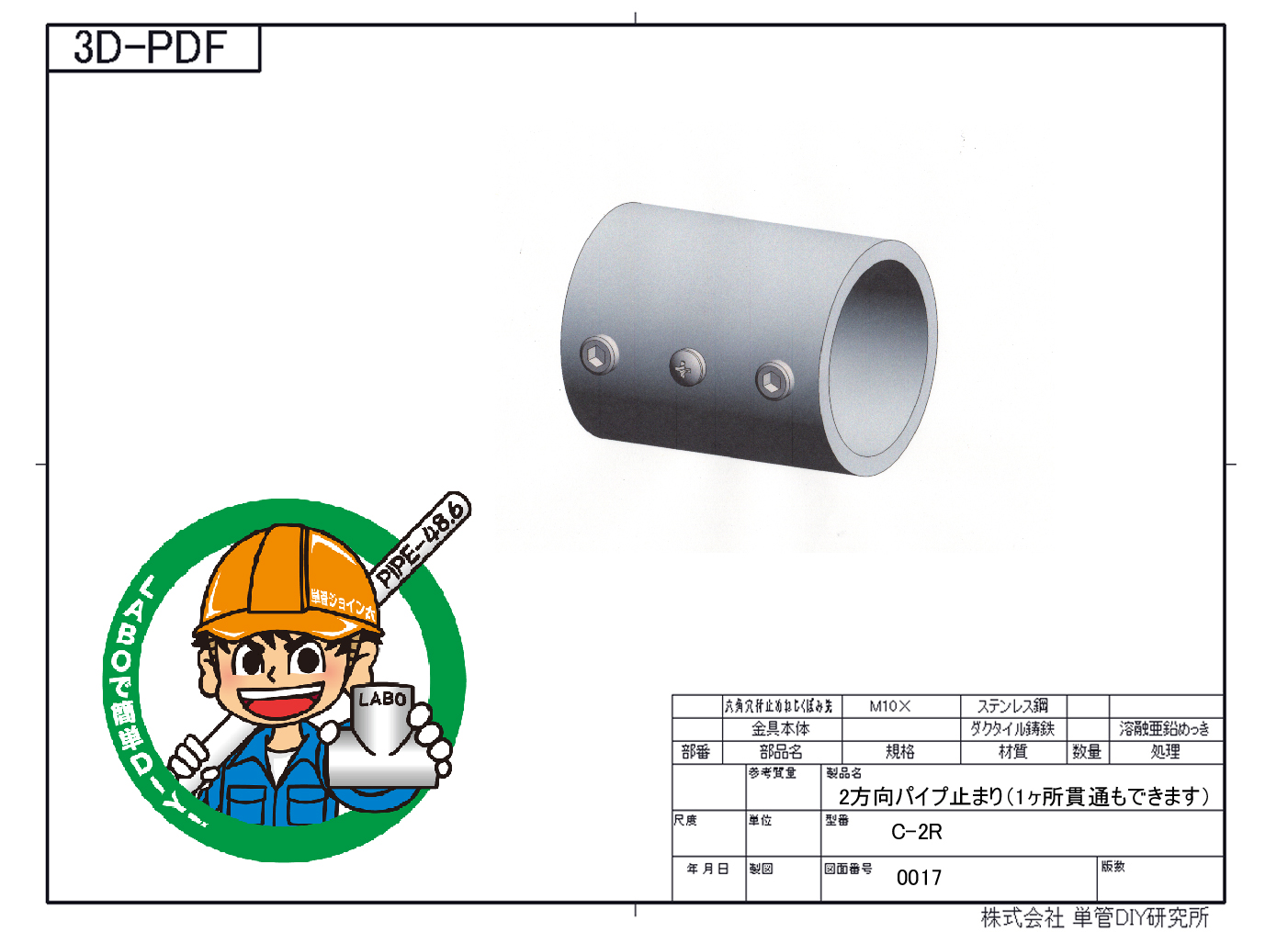

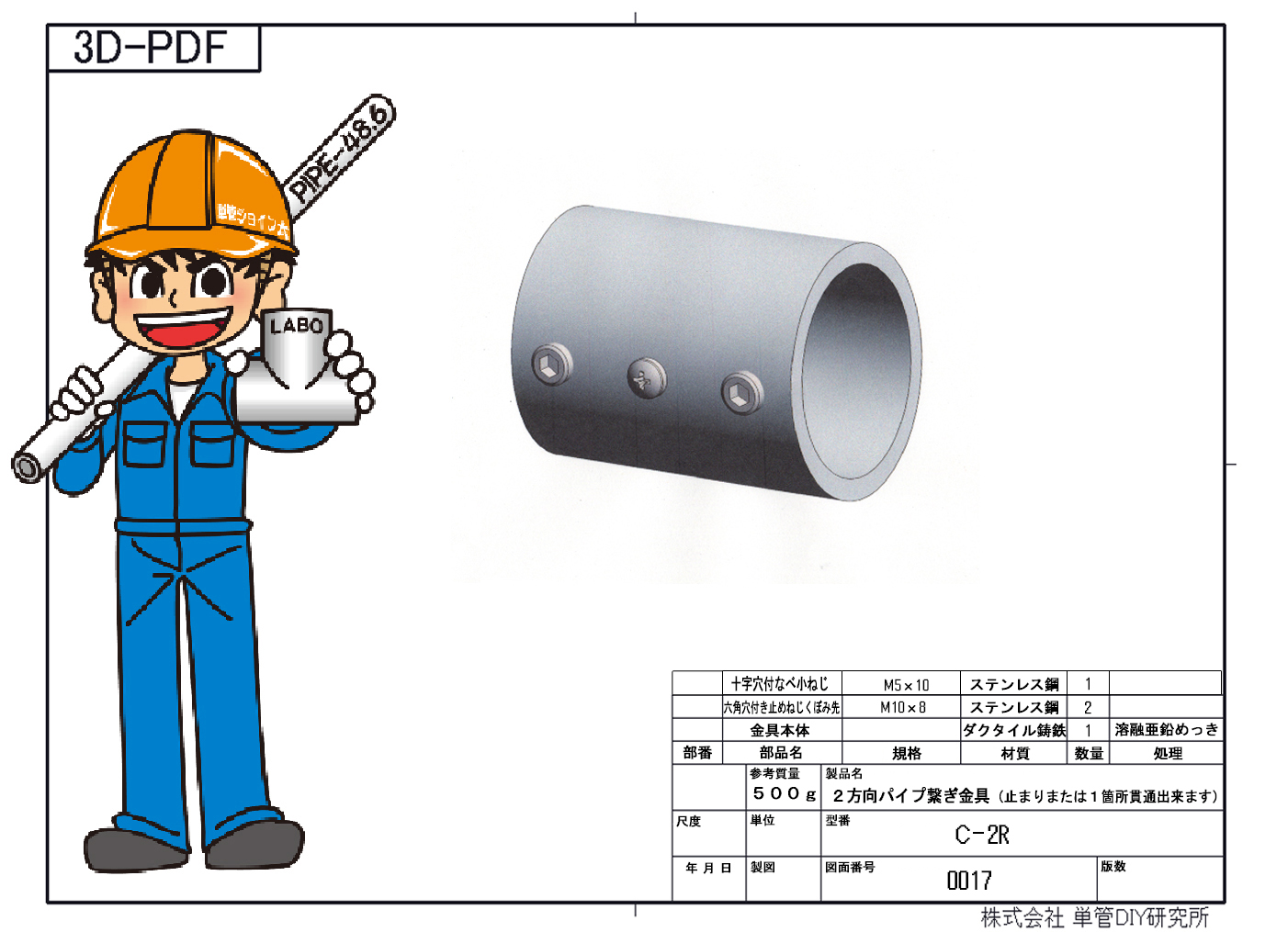

C-2R パイプ繋ぎ金具 3D-PDF

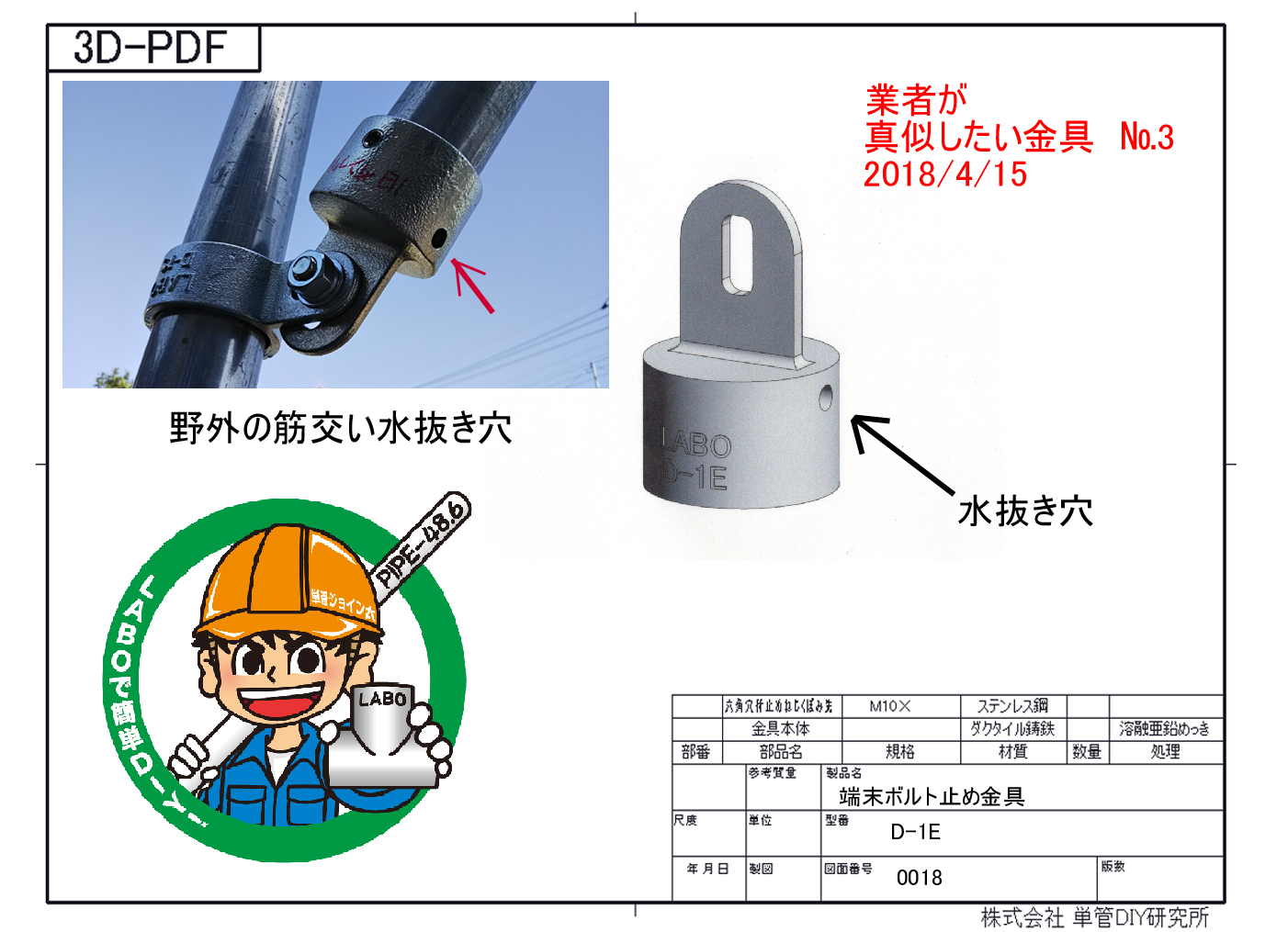

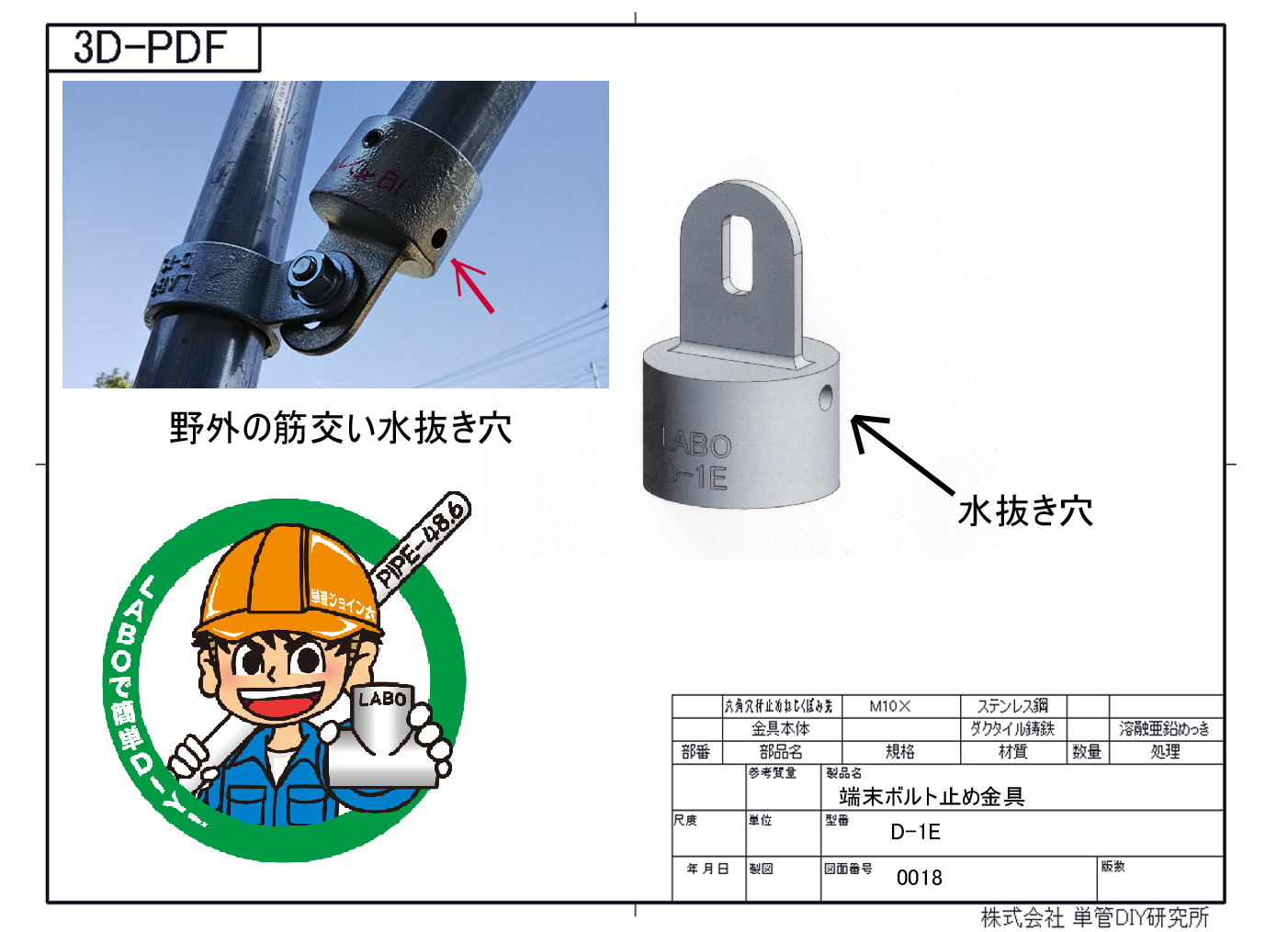

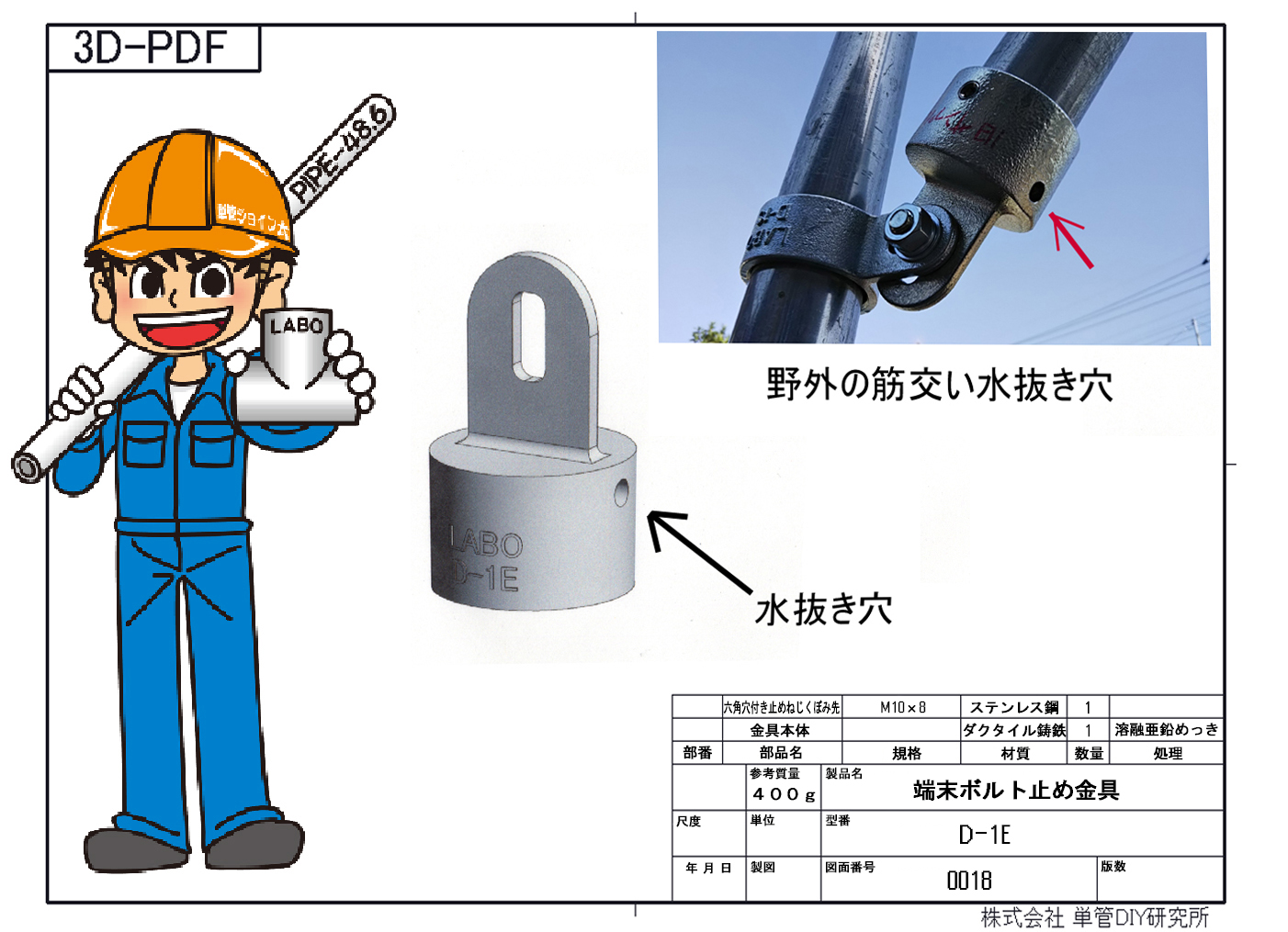

D-1E  端末ボルト止め金具(水抜き穴付き)3D-PDF

作業性が良い角根丸頭ボルトセット(M10-25-N) 角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

ラボ金具 No. 0019  ( 金具の中まで見られる 3D-PDF )

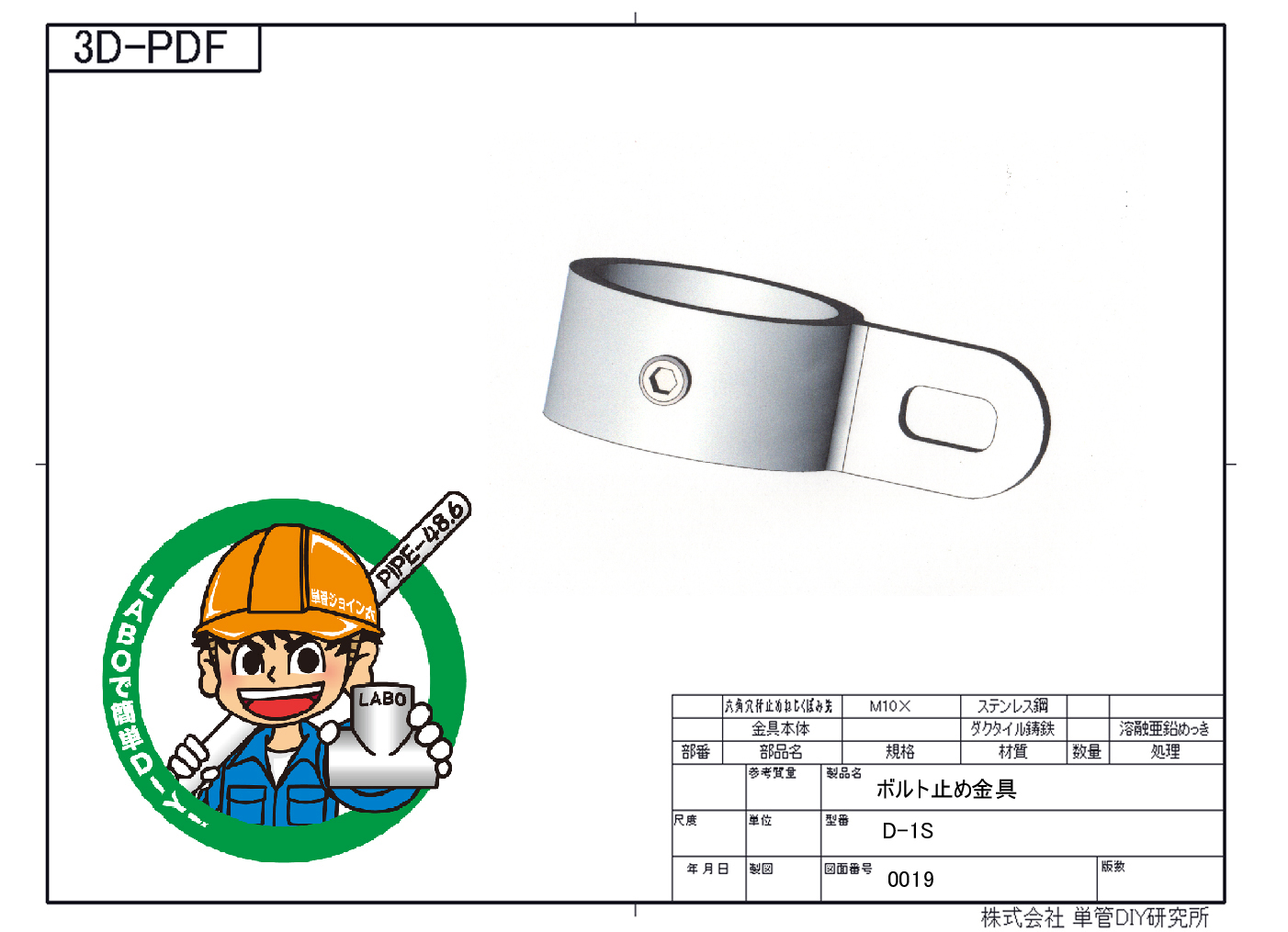

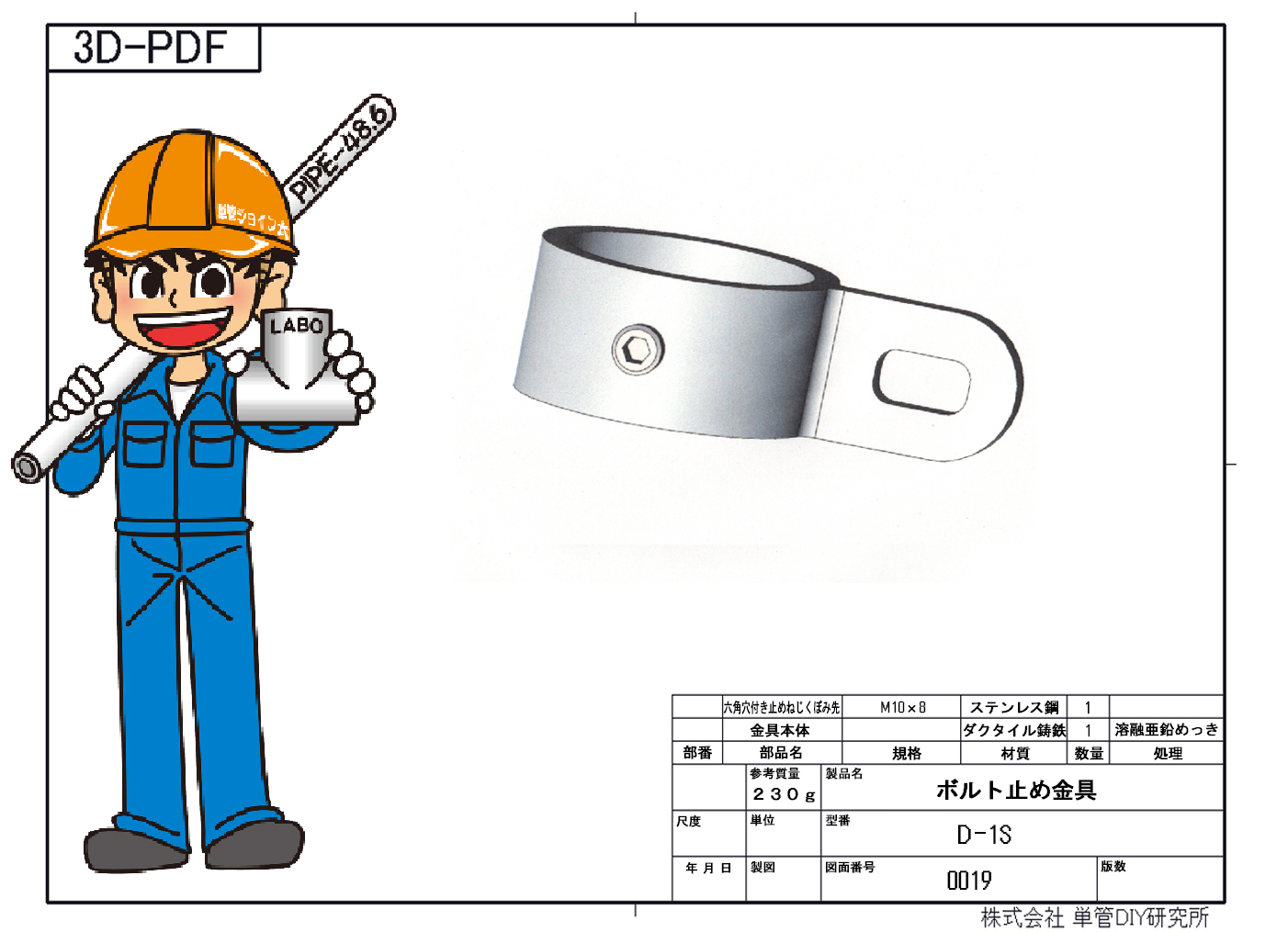

D-1S  1方向ボルト止め金具 3D-PDF

ラボ金具 No. 0027 ( 金具の中まで見られる 3D-PDF )

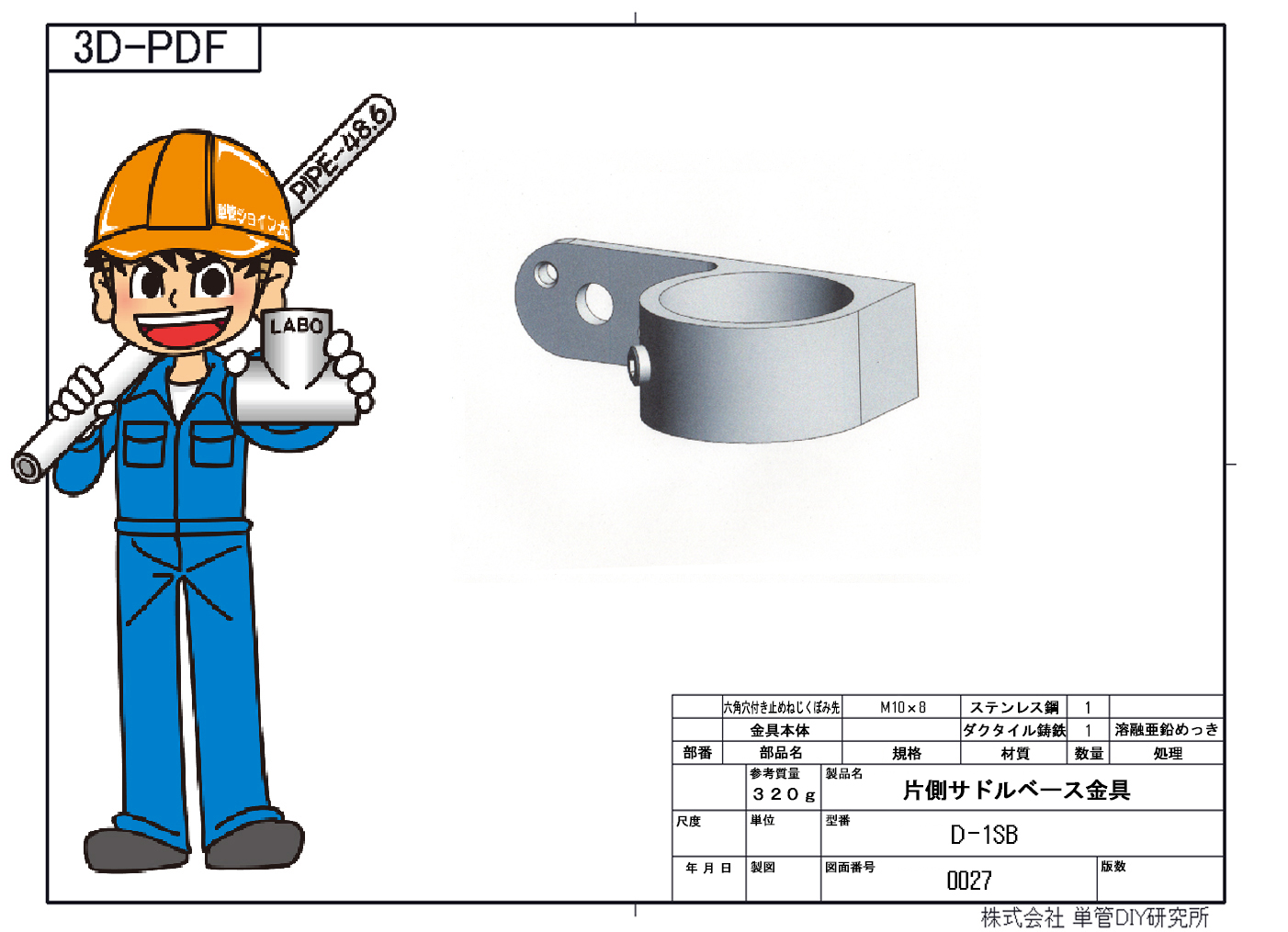

D-1SB 片側サドルベース 3D-PDF

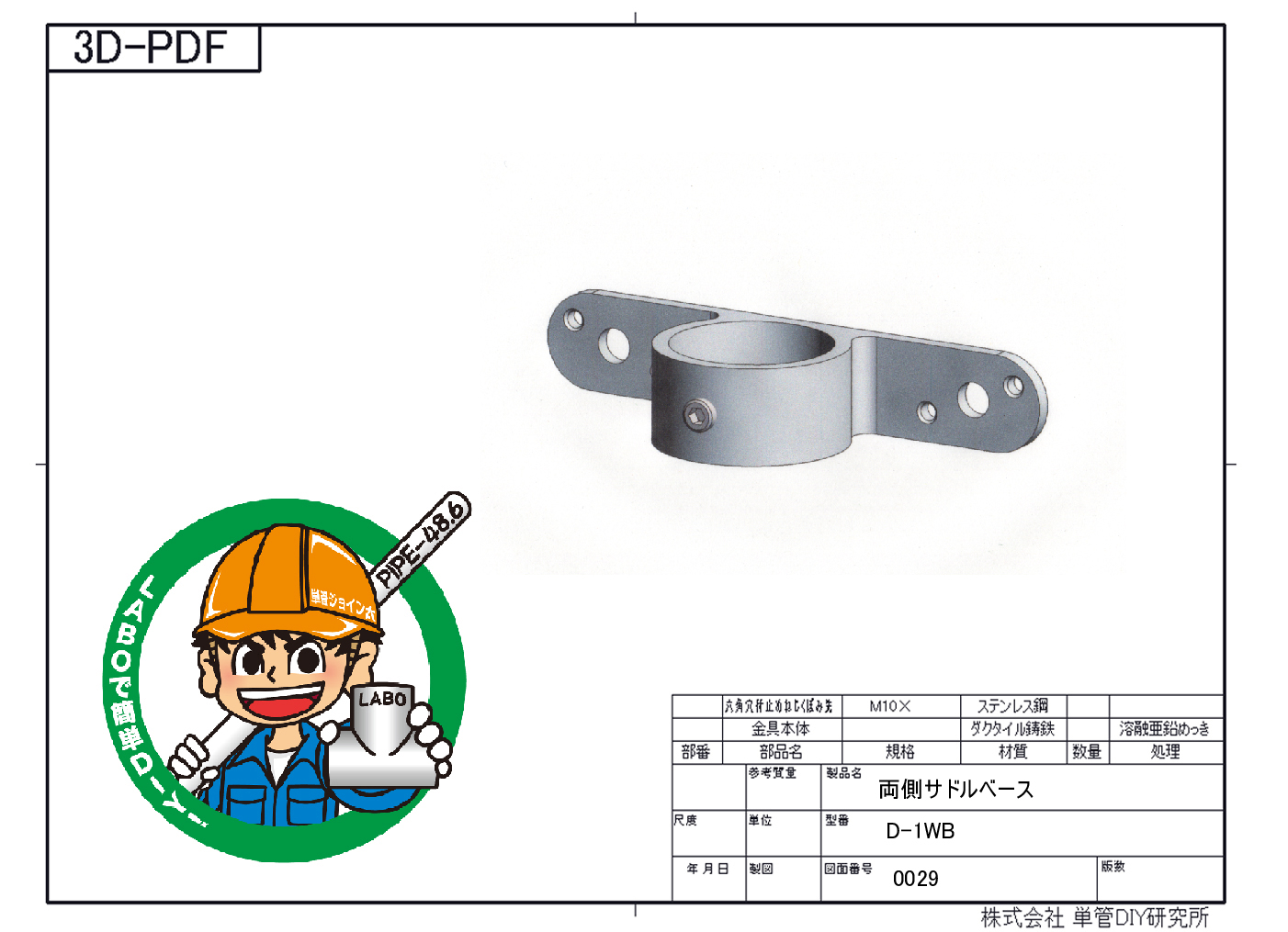

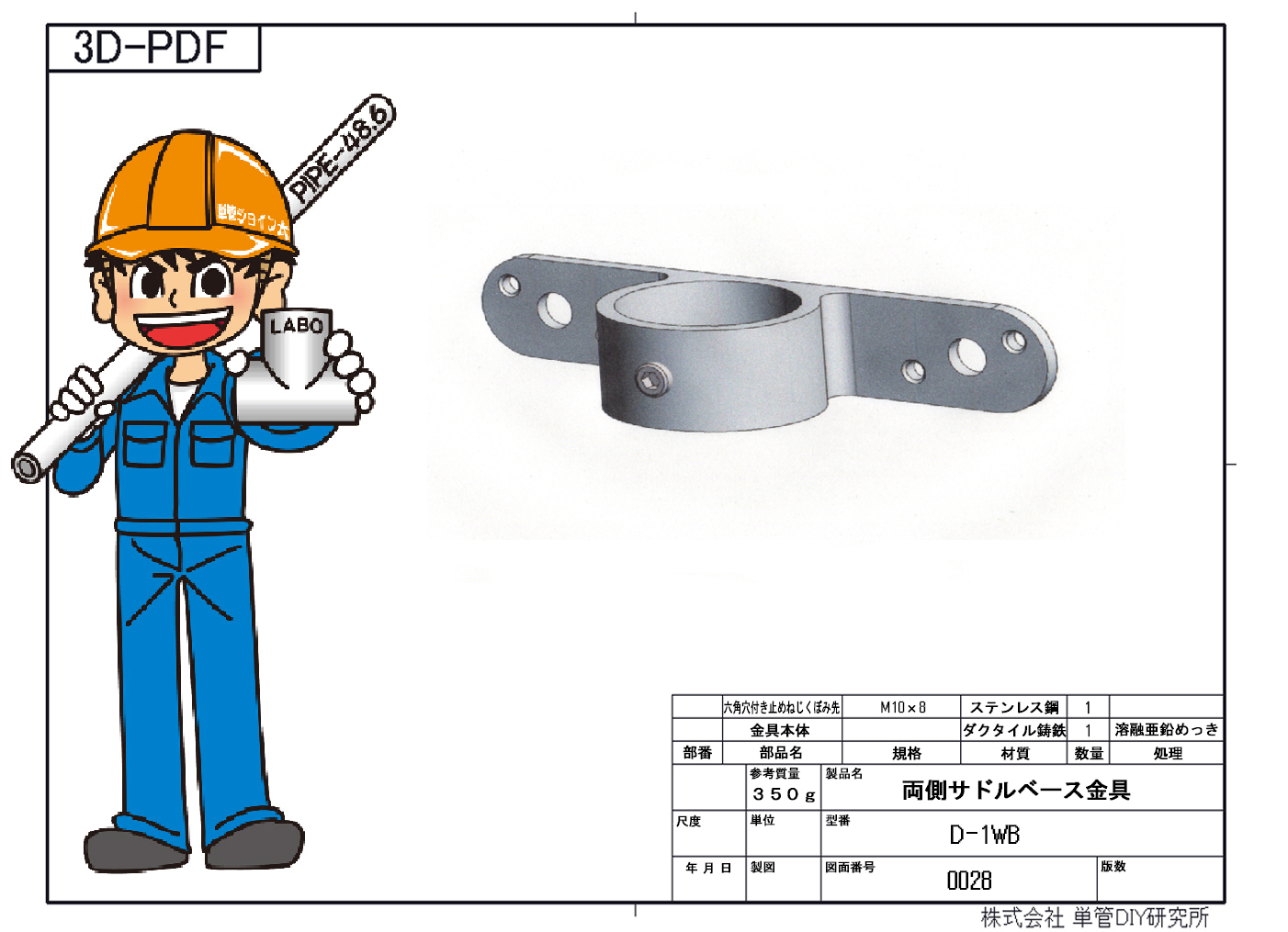

D-1WB 両側サドルベース 3D-PDF

ラボ金具 No. 0031 ( 金具の中まで見られる 3D-PDF )

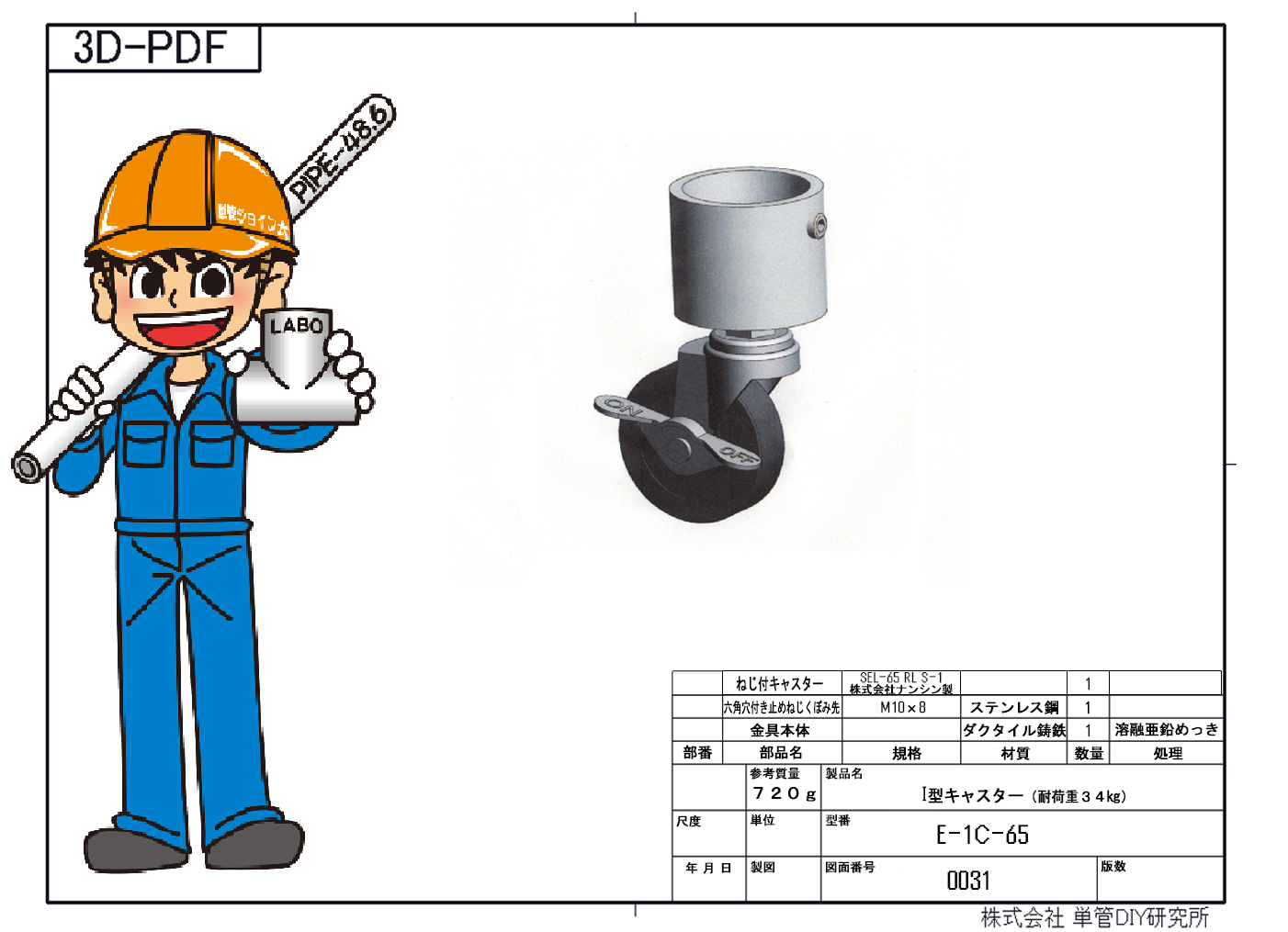

E-1C-65  I型キャスター 耐荷重34kgタイプ 3D-PDF

ラボ金具 No. 0032 ( 金具の中まで見られる 3D-PDF )

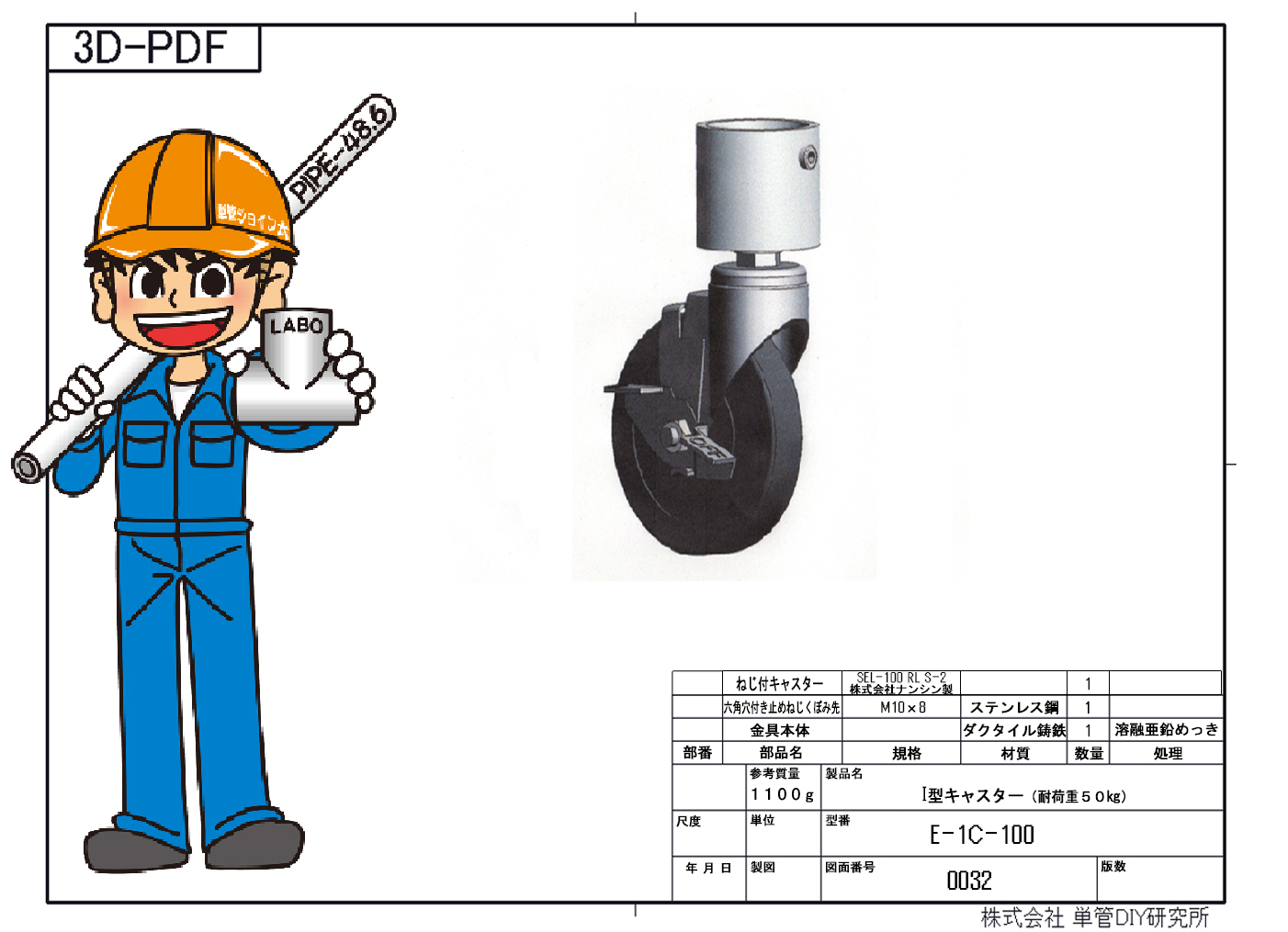

E-1C-100   I型キャスター 耐荷重50kgタイプ 3DPDF

ラボ金具 No. 0033 ( 金具の中まで見られる 3D-PDF )

E-1C-125  I型キャスター 耐荷重140kgタイプ 3D-PDF

ラボ金具 No. 0034 ( 金具の中まで見られる 3D-PDF )

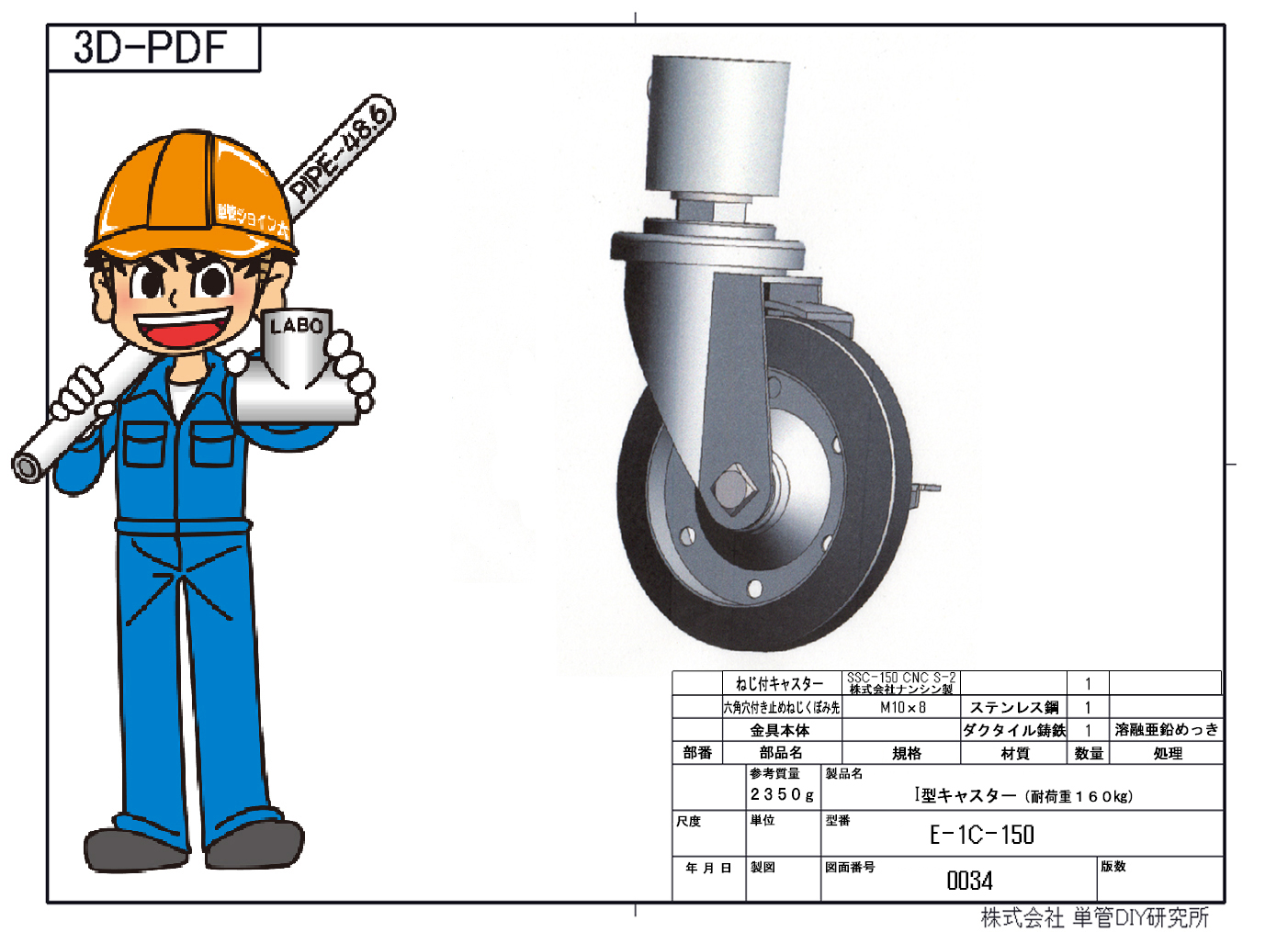

E-1C-150   I型キャスター 耐荷重160kgタイプ 3D-PDF

 縦L型キャスター金具類

ラボ金具 No. 0035 ( 金具の中まで見られる 3D-PDF )

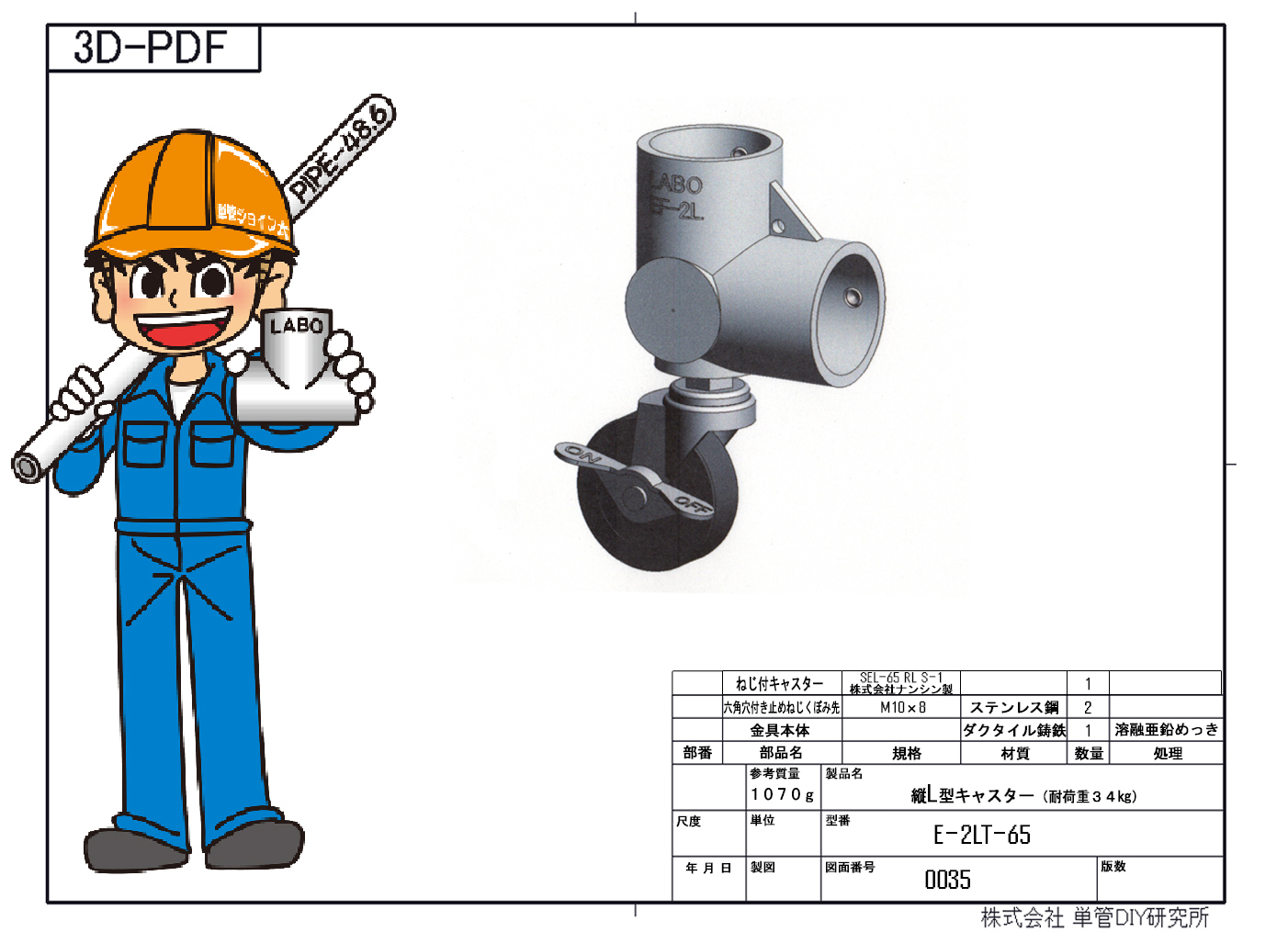

E-2LT-65  縦L型キャスター耐荷重34kgタイプ 3D-PDF

ラボ金具 No. 0036 ( 金具の中まで見られる 3D-PDF )

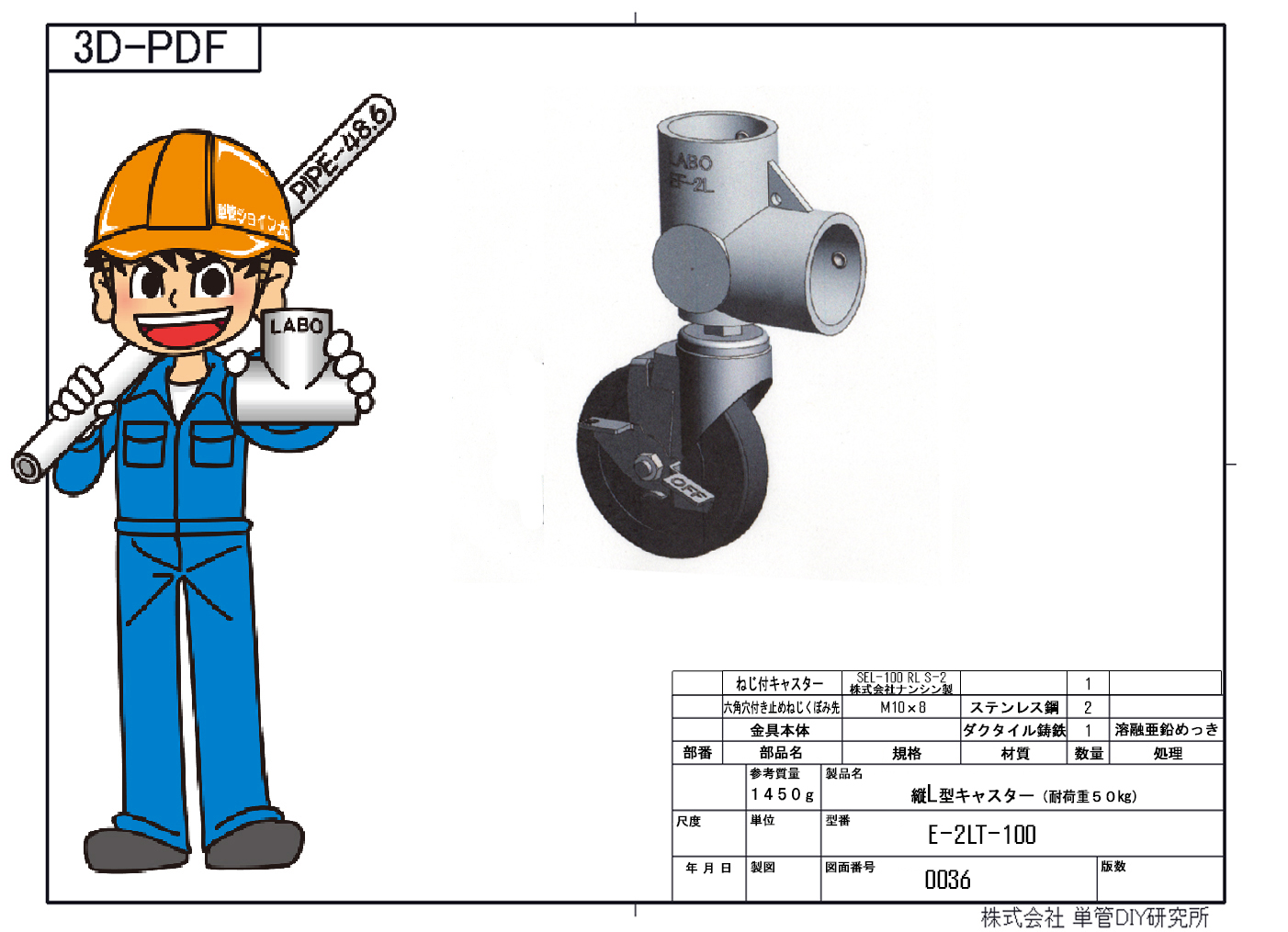

E-2LT-100  縦L型キャスター耐荷重50kgタイプ 3D-PDF

ラボ金具 No. 0037 ( 金具の中まで見られる 3D-PDF )

E-2LT-125 縦L型キャスター耐荷重140kgタイプ 3D-PDF

ラボ金具 No. 0038 ( 金具の中まで見られる 3D-PDF )

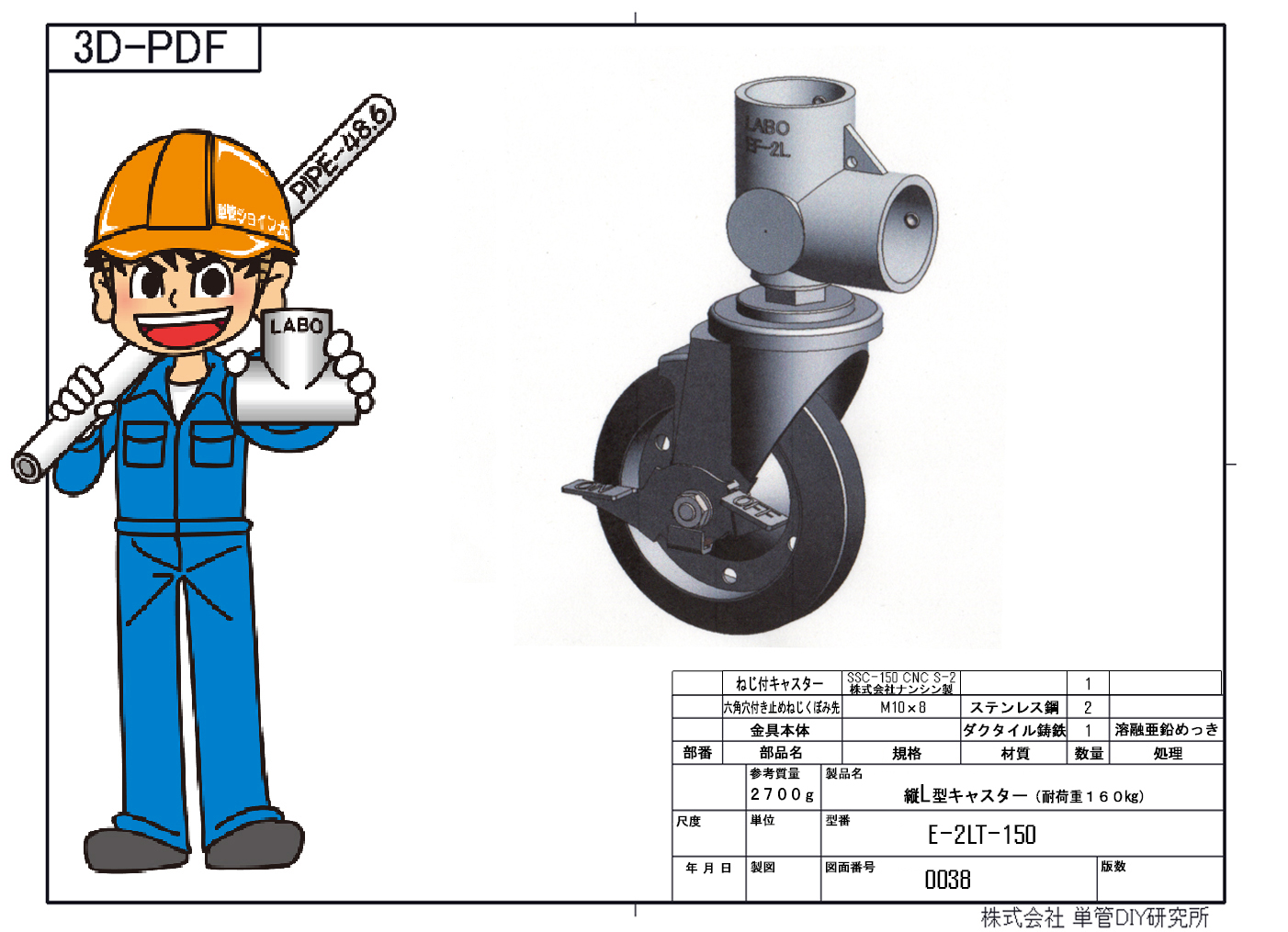

E-2LT-150  縦L型キャスター耐荷重160kgタイプ 3D-PDF

 横L型キャスター金具類

ラボ金具 No. 0039 ( 金具の中まで見られる 3D-PDF )

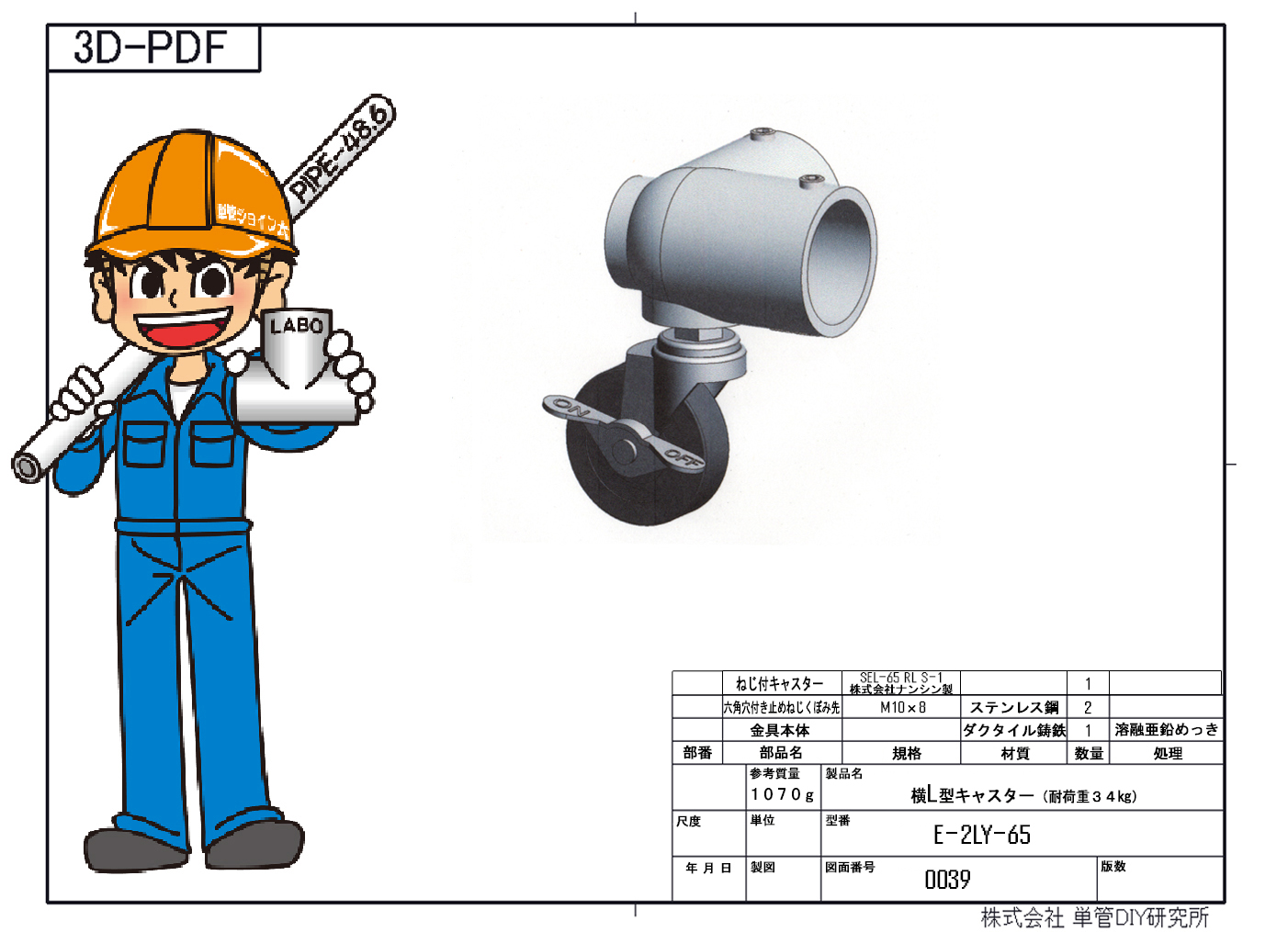

E-2LY-65  横L型キャスター耐荷重34kgタイプ 3D-PDF

ラボ金具 No. 0040 ( 金具の中まで見られる 3D-PDF )

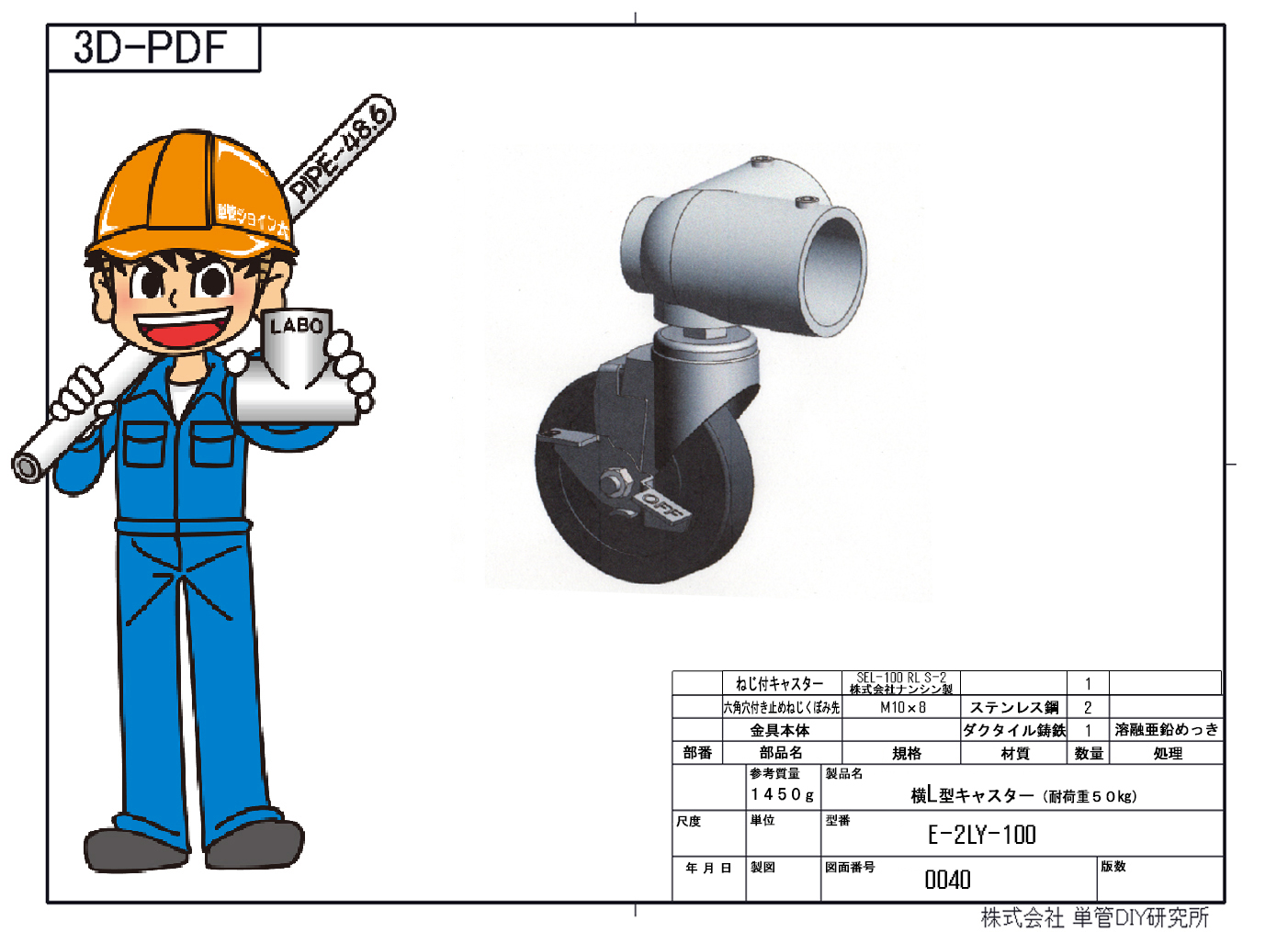

E-2LY-100  横L型キャスター耐荷重50kgタイプ 3D-PDF

ラボ金具 No. 0041 ( 金具の中まで見られる 3D-PDF )

E-2LY-125  横L型キャスター耐荷重140kgタイプ 3D-PDF

ラボ金具 No. 0042 ( 金具の中まで見られる 3D-PDF )

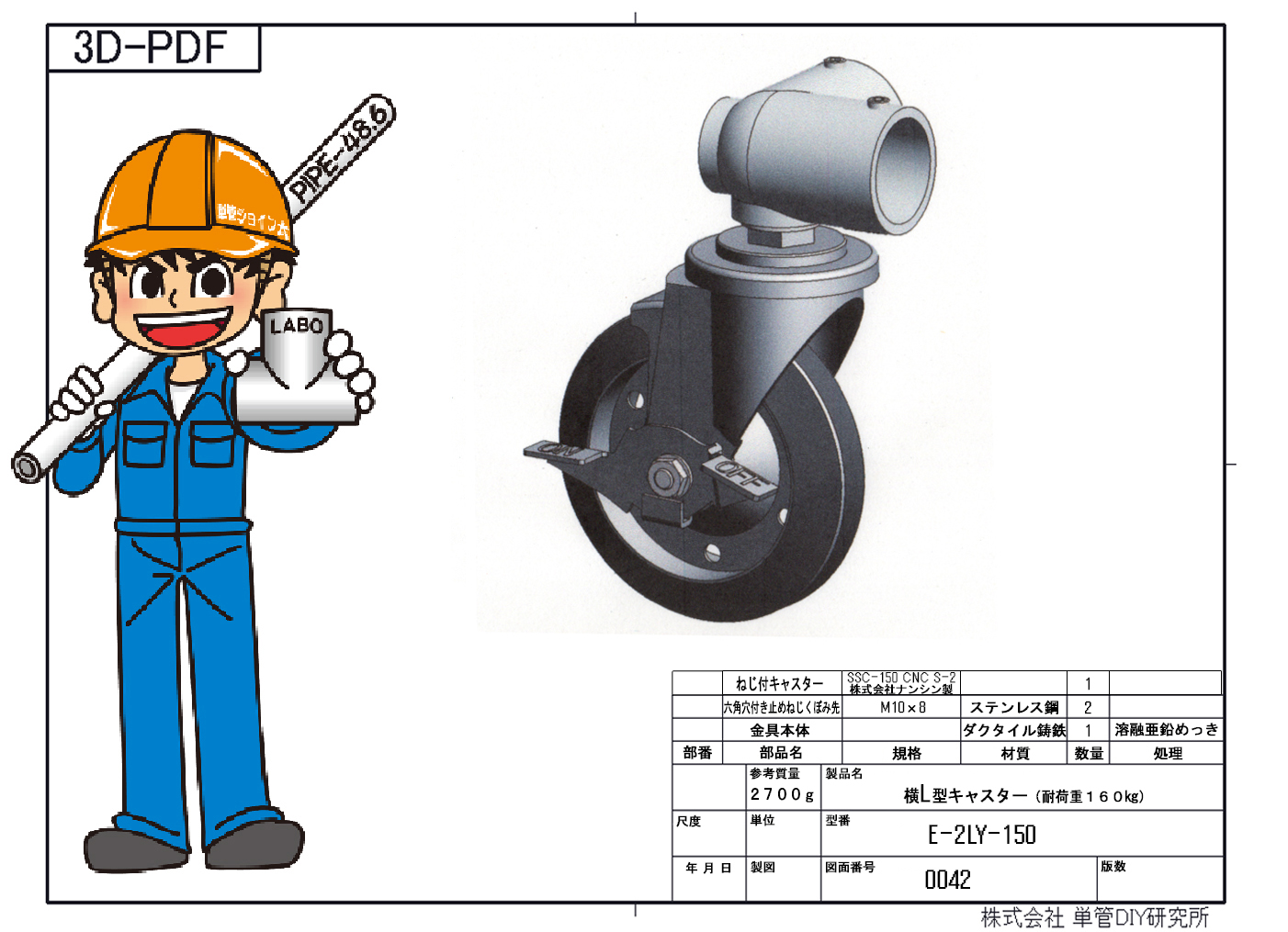

E-2LY-150  横L型キャスター耐荷重160kgタイプ 3D-PDF

コーナーY型キャスター金具類

ラボ金具 No. 0043 ( 金具の中まで見られる 3D-PDF )

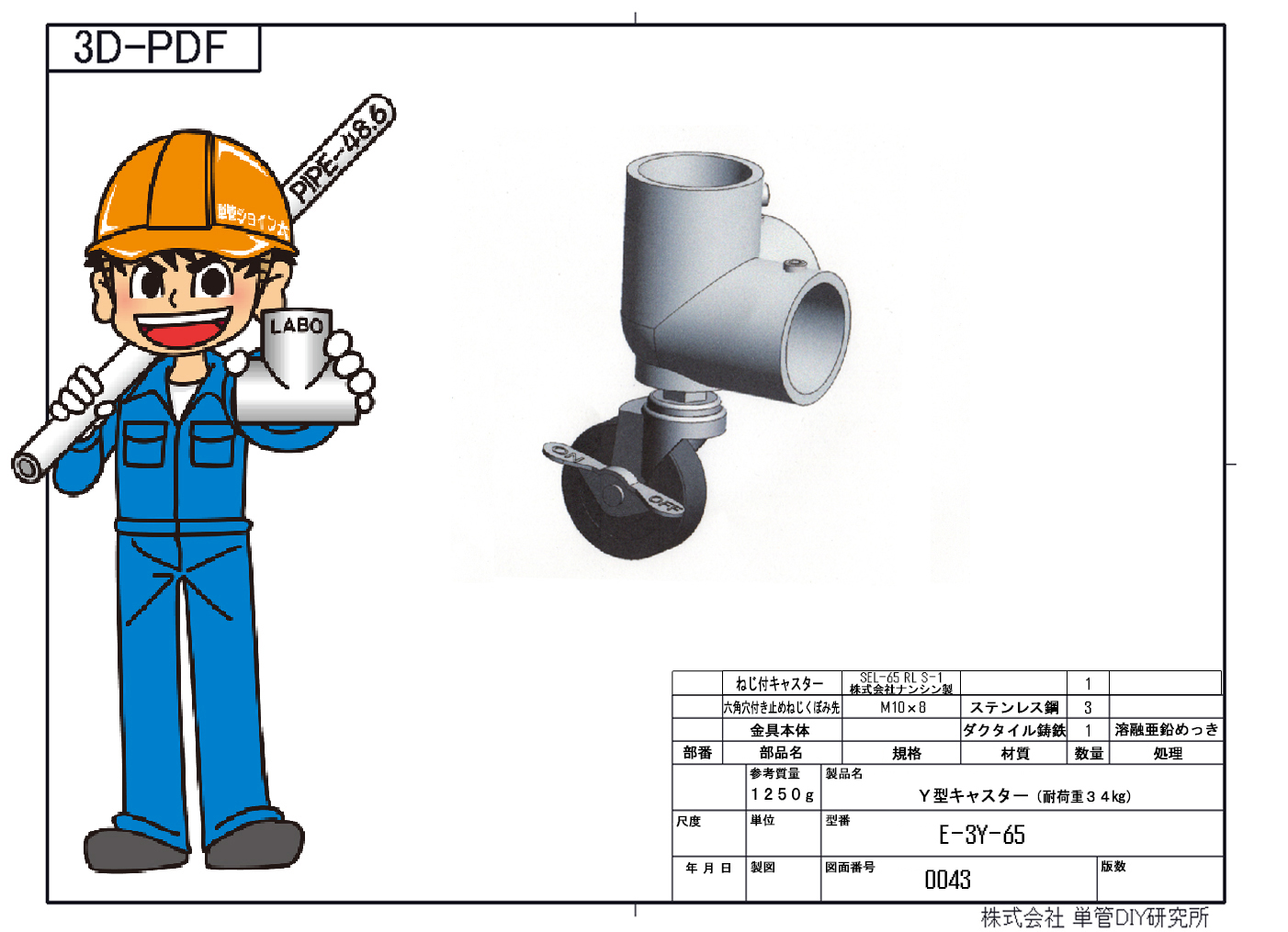

E-3Y-65   コーナーY型キャスター 耐荷重34kgタイプ 3D-PDF

ラボ金具 No. 0044 ( 金具の中まで見られる 3D-PDF )

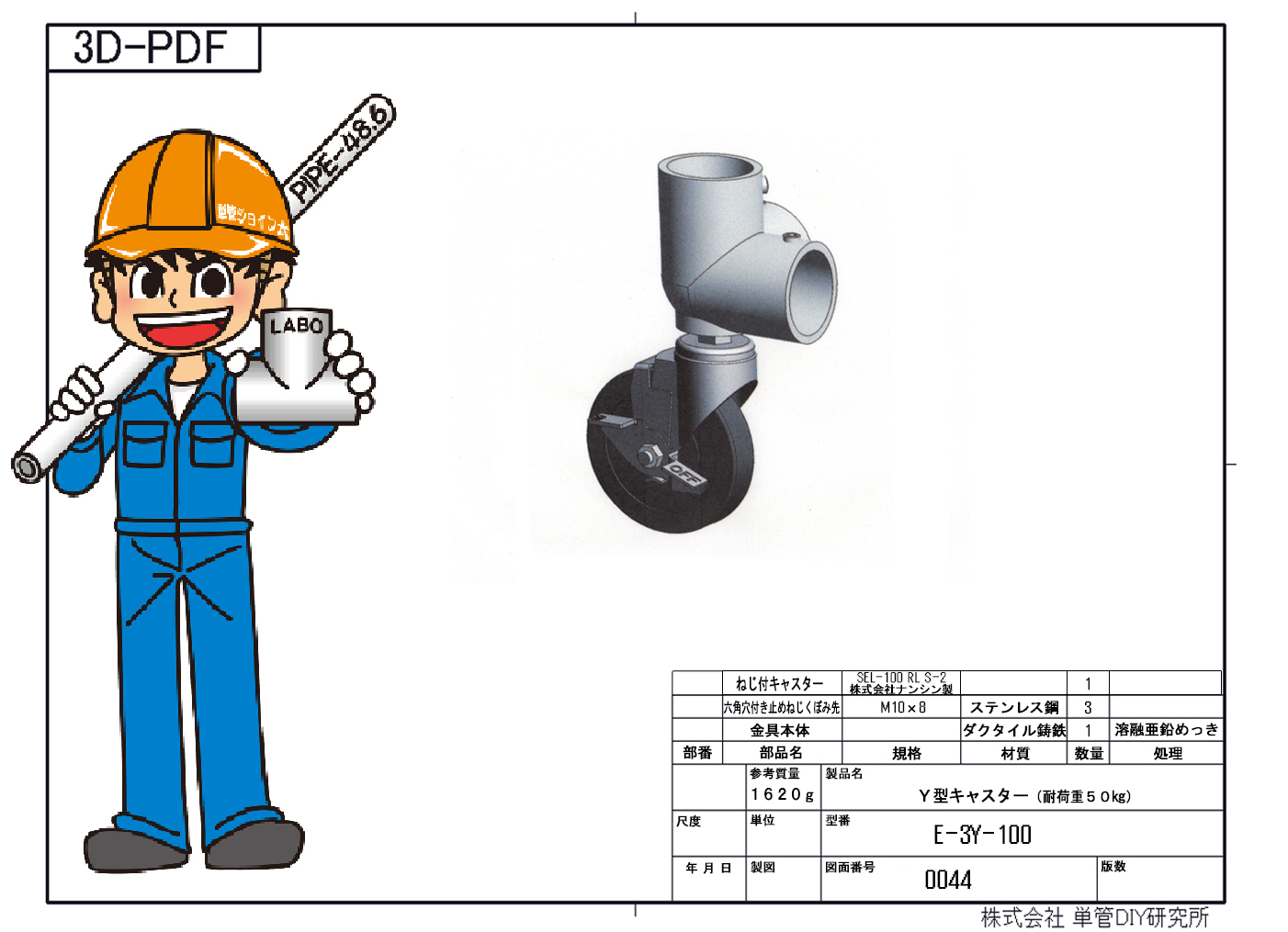

E-3Y-100  コーナーY型キャスター 耐荷重50kgタイプ 3D-PDF

ラボ金具 No. 0045 ( 金具の中まで見られる 3D-PDF )

E-3Y-125   コーナーY型キャスター 耐荷重140kgタイプ 3D-PDF

ラボ金具 No. 0046 ( 金具の中まで見られる 3D-PDF )

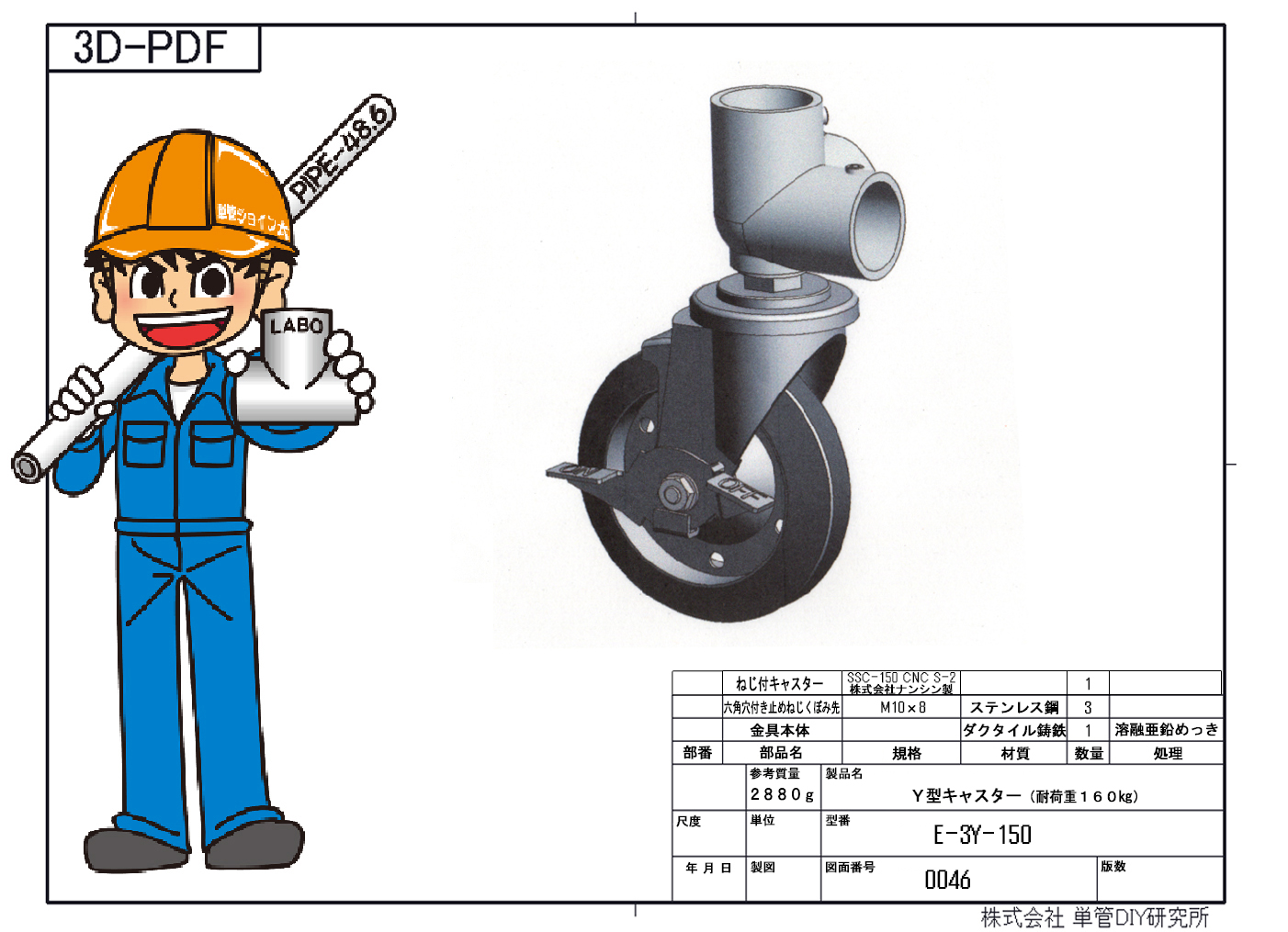

E-3Y-150  コーナーY型キャスター 耐荷重160kgタイプ 3D-PDF

水平調整金具

ラボ金具 No. 0047 ( 金具の中まで見られる 3D-PDF )

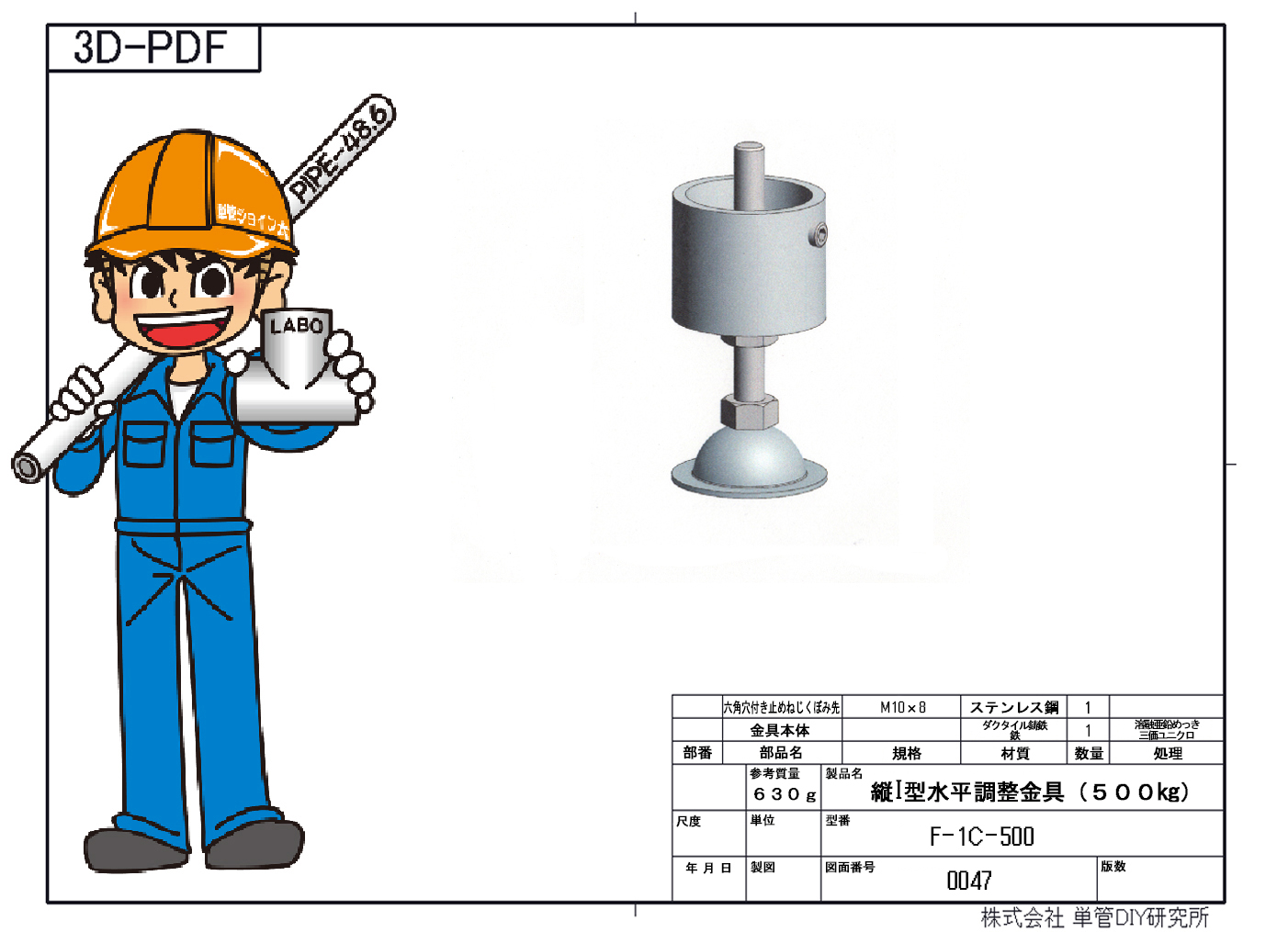

F-1C-500 縦I型水平調整金具(500kg) 3D-PDF

ラボ金具 No. 0050( 金具の中まで見られる 3D-PDF )

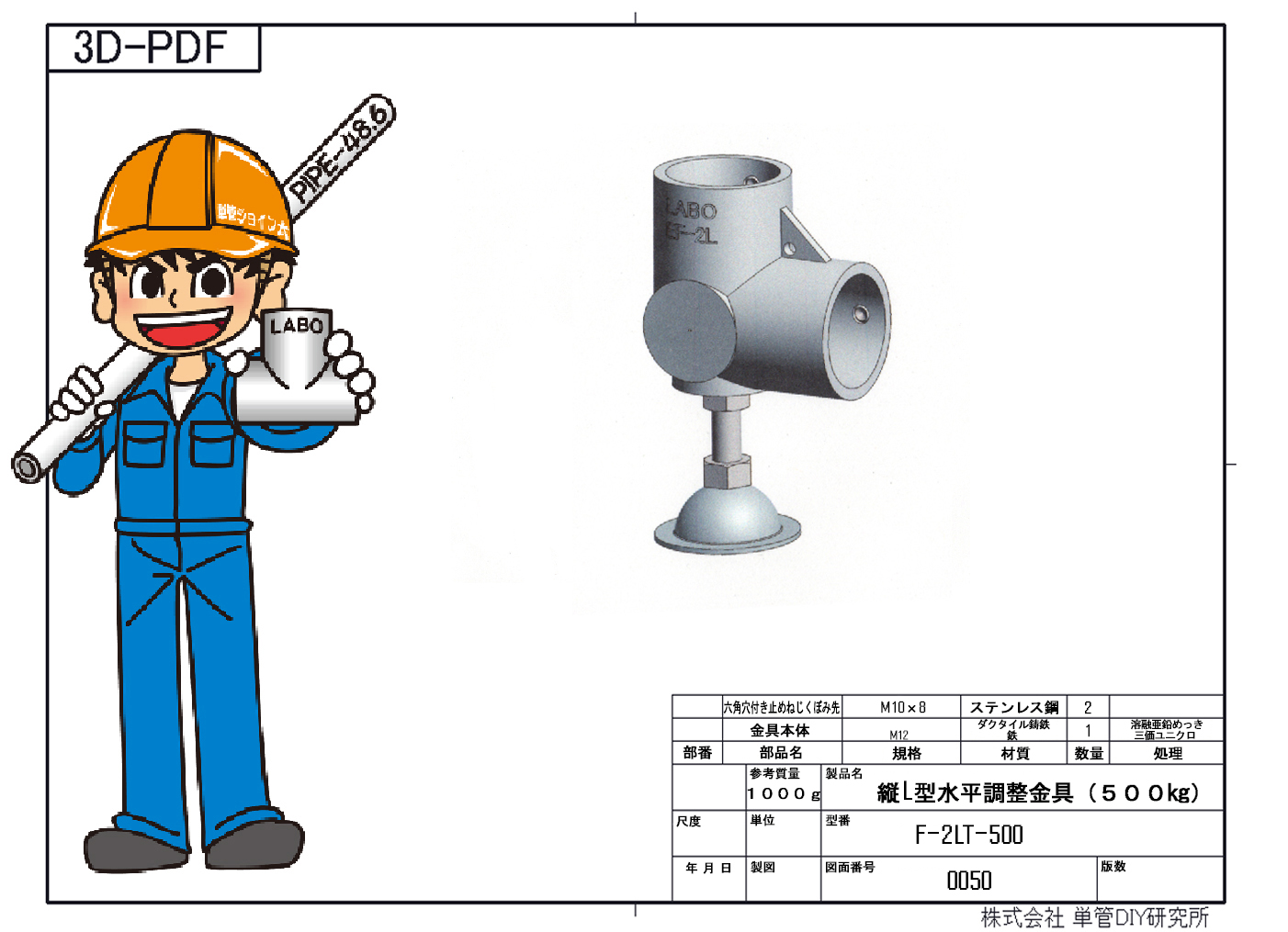

F-2LT-500 縦I型水平調整金具(500kg) 3D-PDF

ラボ金具 No. 0056( 金具の中まで見られる 3D-PDF )

F-3Y-500 縦I型水平調整金具(500kg) 3D-PDF

ベース金具

ラボ金具 No. 0059 ( 金具の中まで見られる 3D-PDF )

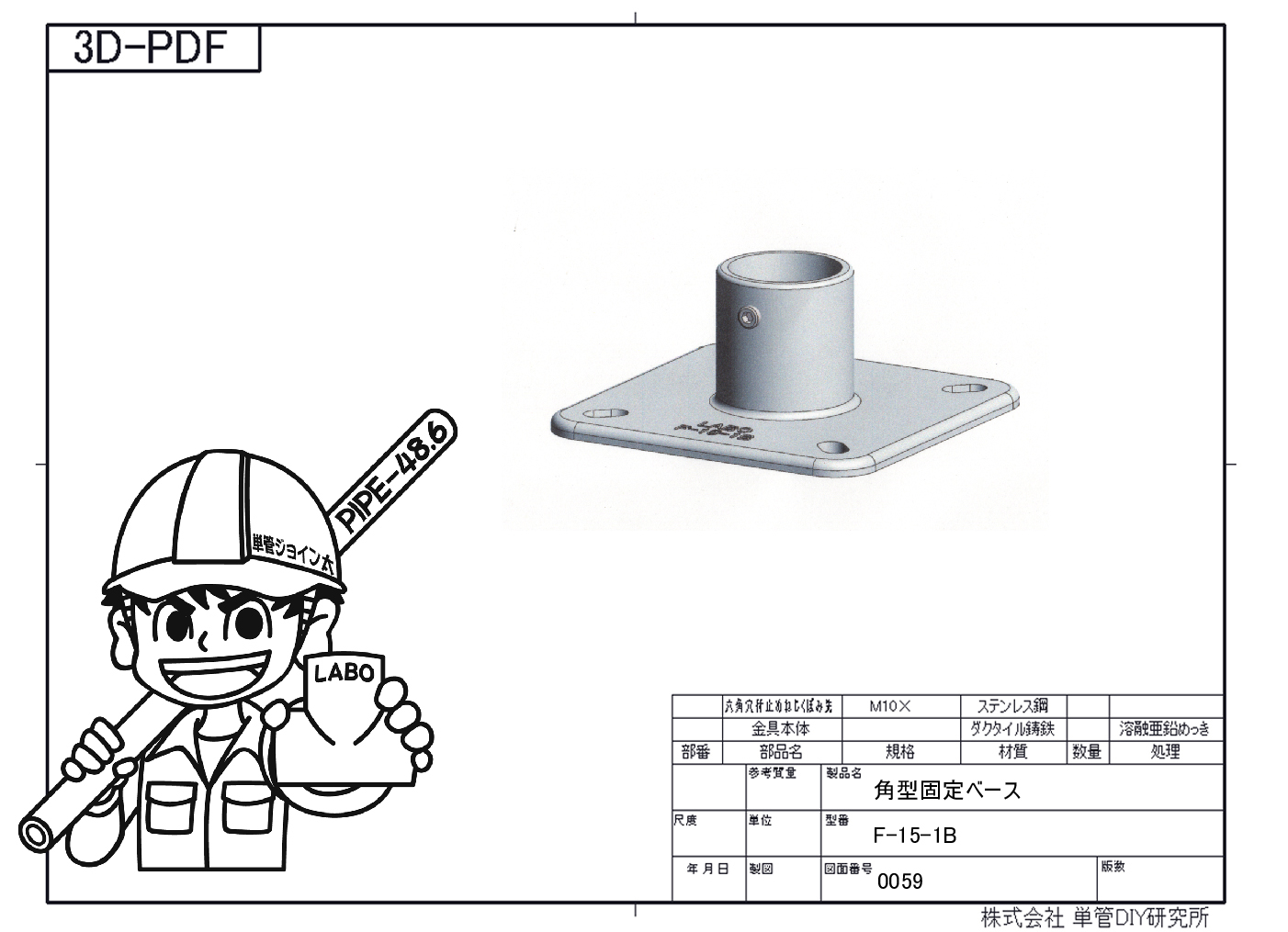

F-15-1B  角型ベース 3D-PDF

ラボ金具 No. 0060 ( 金具の中まで見られる 3D-PDF )

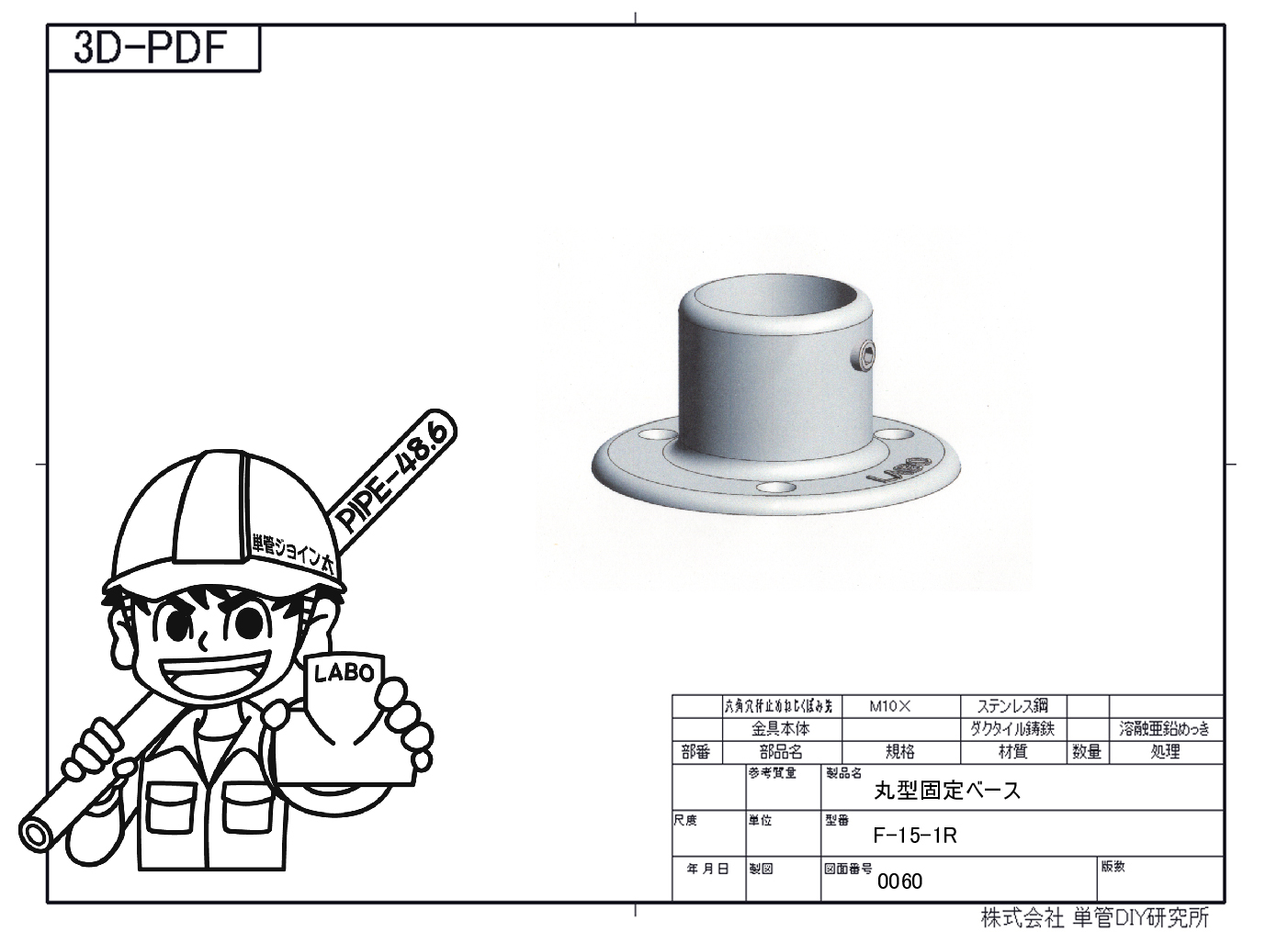

F-15-1R 丸形ベース 3D-PDF

ラボ金具 No. 0079 ( 金具の中まで見られる 3D-PDF )

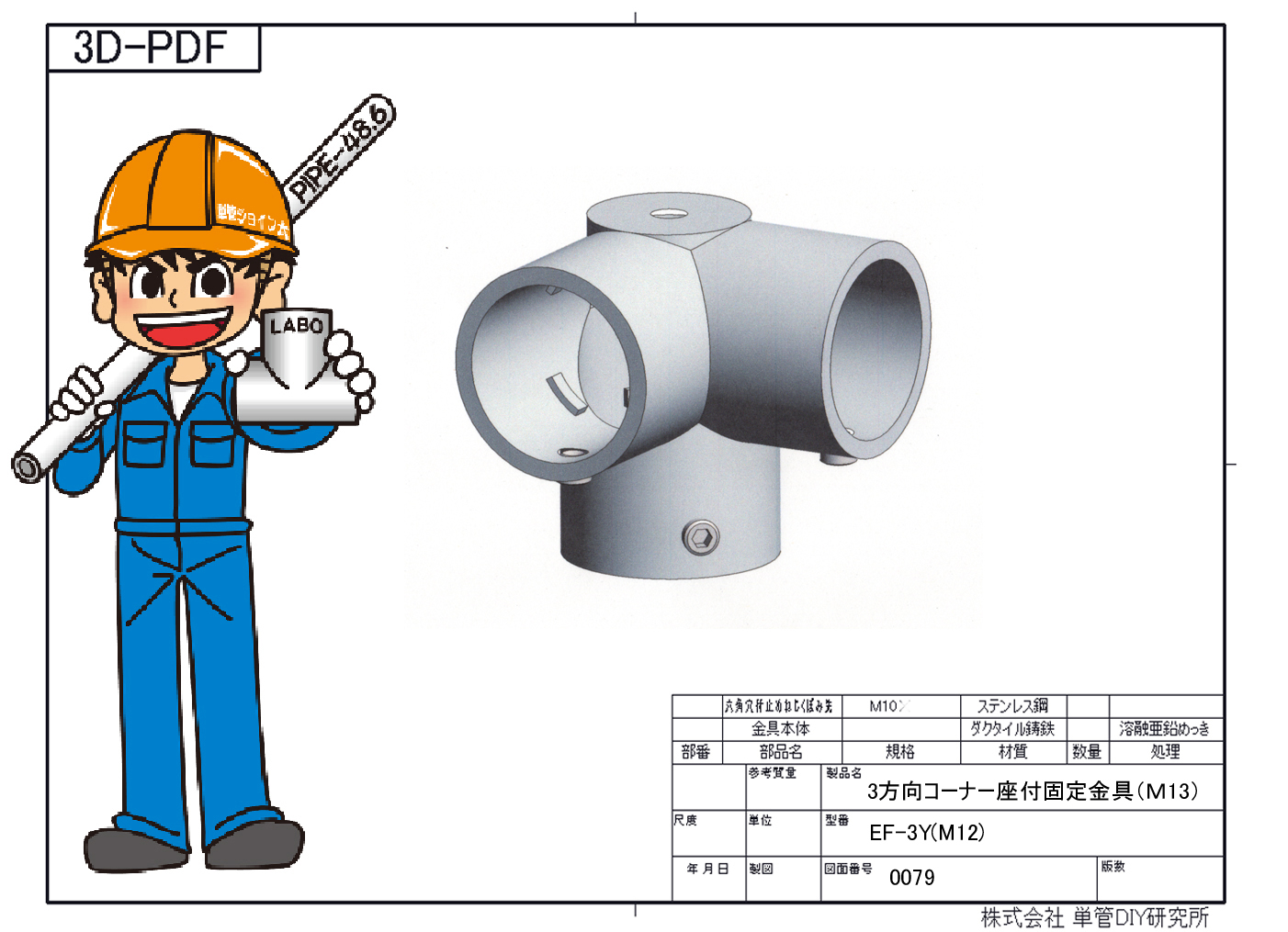

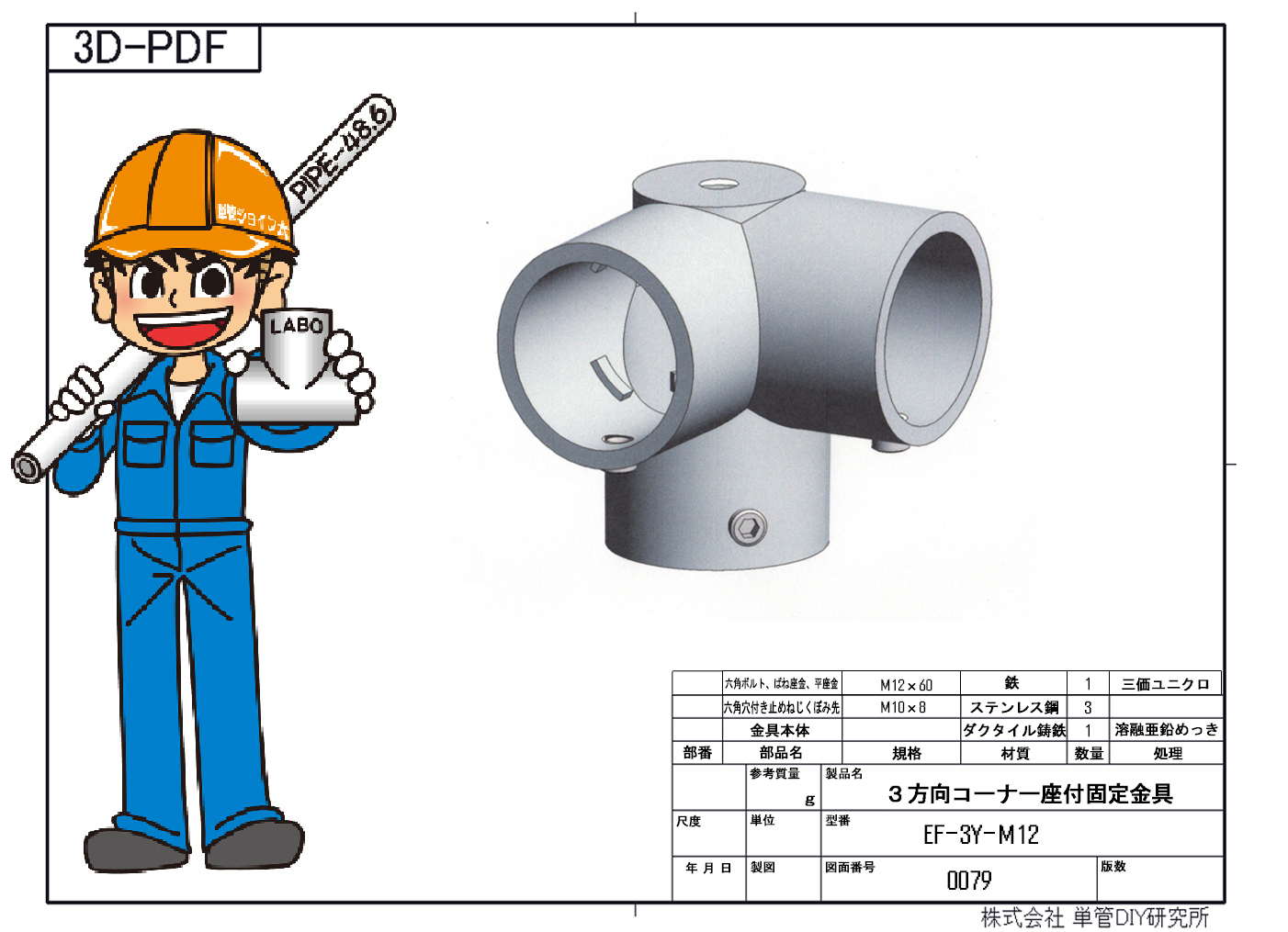

EF-3Y (M12) 3方向コーナー座付固定金具

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

キャップ

ラボ金具 No. 0076 ( 金具の中まで見られる 3D-PDF )

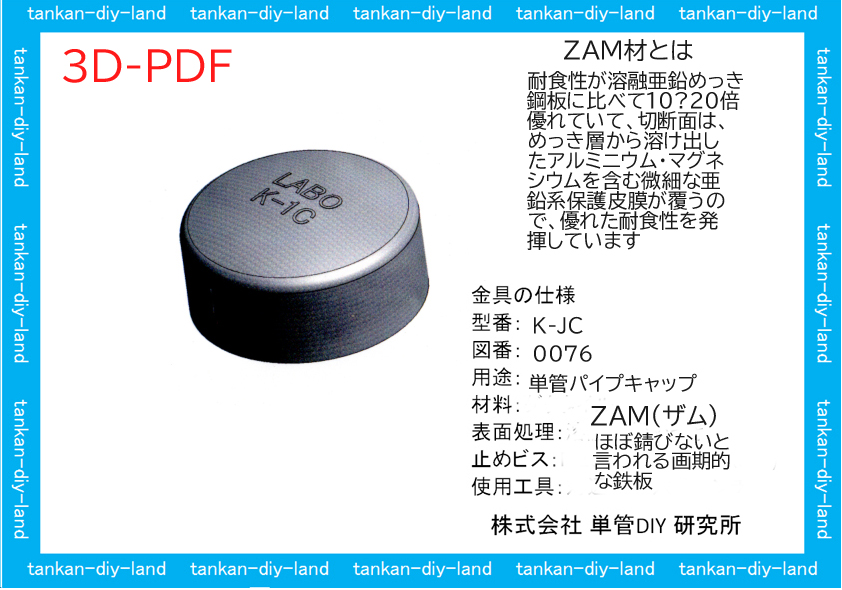

K-1C  端末保護キャップ

ラボ金具 No. 0079 ( 金具の中まで見られる 3D-PDF )

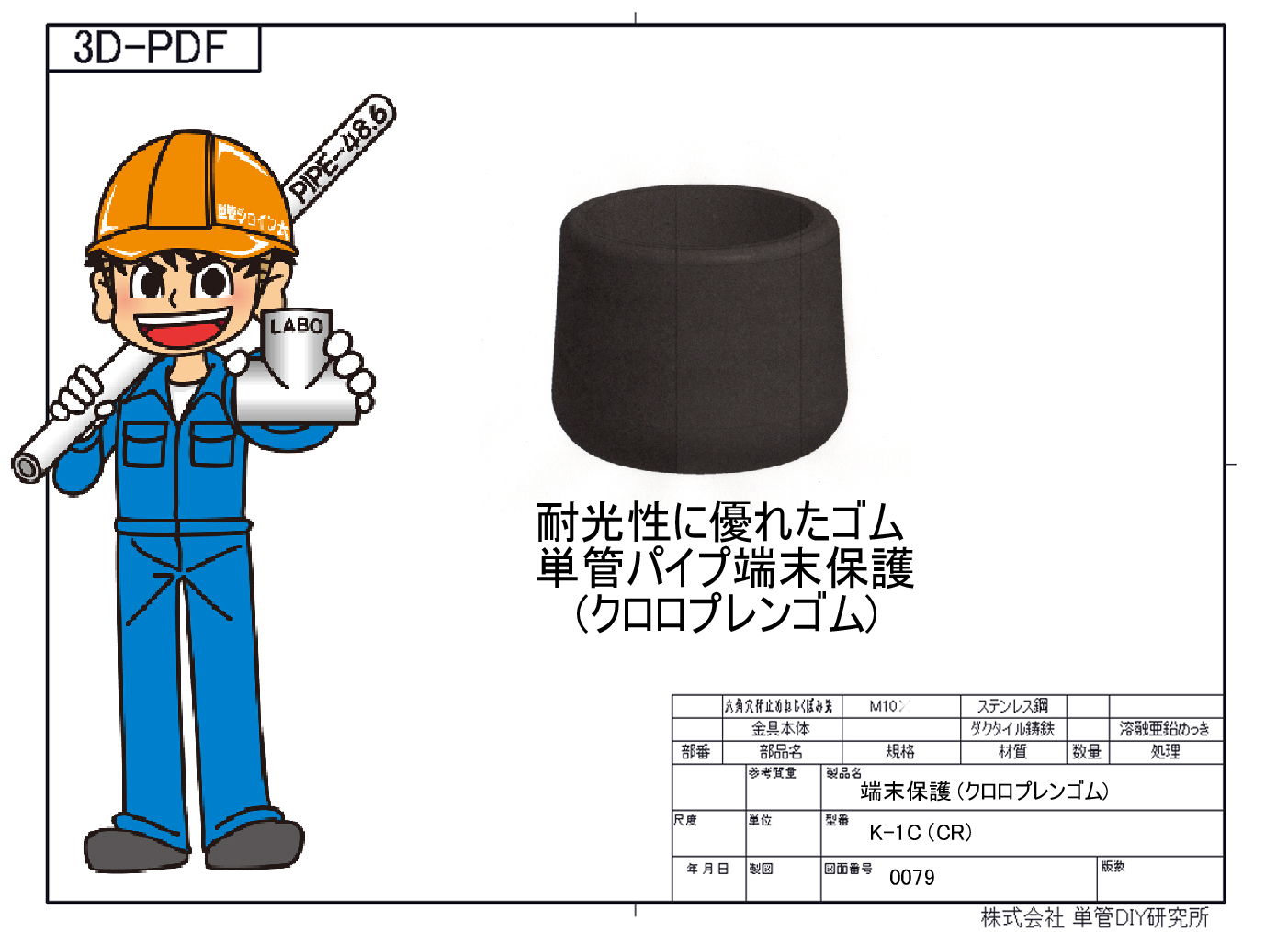

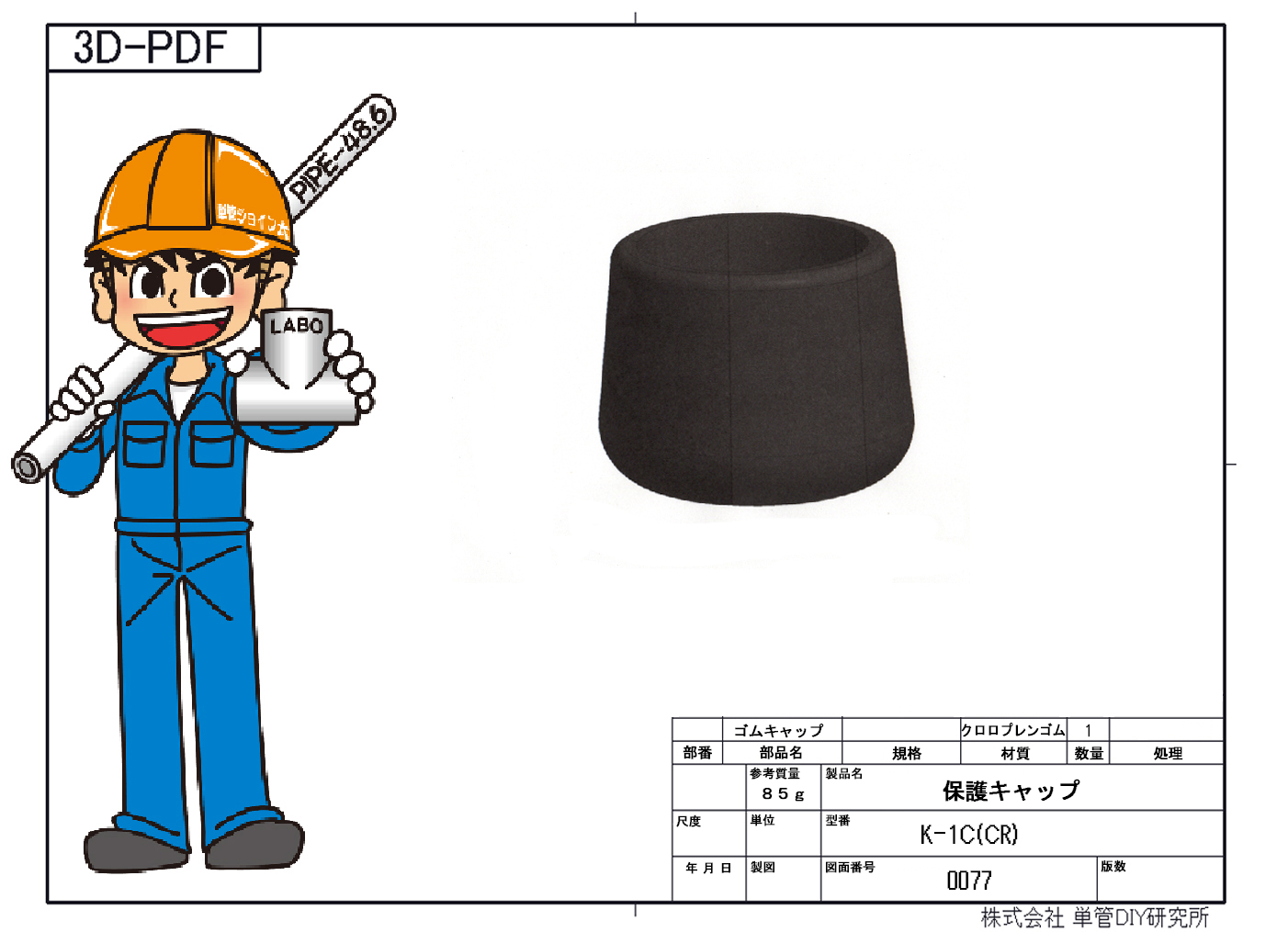

K-1C (CR) 端末保護キャップ

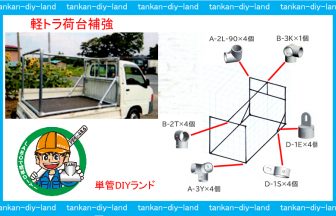

LABO(ラボ)金具類でこんな物もできます。

単管パイプ DIY 研究所 発信

注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

単管パイプ DIY 研究所 発信  注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、アイソメ立体図の構造は保障値ではございません、自作工作物は自己責任となりますのでご了承ください。

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙



LABO(ラボ)キャスター工作物、こんな物が出来ます。

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ専用吊バンド(J-TB)使用例

LABO protection cap K-1C(CR)  とは

保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・当

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

パイプと木材の直付け接続金具(J-1S)

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)(バシツとツライチ)

ウエスタンラッチ(カインズホーム購入) ウエスタンラッチの詳細は カインズホーム リンク

ドリルビスとは、薄い鉄板に穴を空けながらネジを締め込み止めるビスです。

金具取付には、ドリルで下穴3.8mm貫通させてドリルビスM4-16mmでネジを切りながら締め付け固定する。

LABO金具と金具の接続に便利な角根丸頭ボルトをお勧めします。

作業性が良い角根丸頭ボルトセット(M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

単管パイプ目隠し板塀『自由柱(背柱)タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具(コンクリートにアンカーボルトで直止めサドルベース)

単管パイプと木材との接続金具 (バシツとツライチ)

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

注意:単管パイプ小屋建てる際には、確認のお勧め。

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプの多目的小屋

窓を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと木材のDIY工作に便利な、SPF材とは

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

単管金具通販 メーカー直販サイト LABO(ラボ) 金具   株式会社 単管DIY研究所

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)         1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
