2019.04.11 / 最終更新日：2022.02.03

作る楽しさ、出来た喜び、ＬＡＢＯで広がる可能性。単管ＤＩＹランド

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

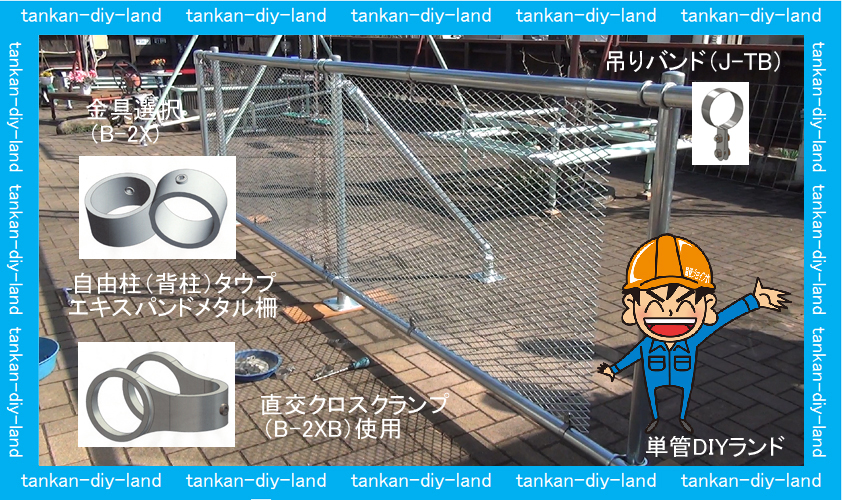

自由柱の直交、エキスパンドメタルフェンス柵（溶融亜鉛めっき仕上げ）
Ｂ-2Ｘ・B-2XB・吊りバンド（J-TB)どちらの金具でも製作できます。

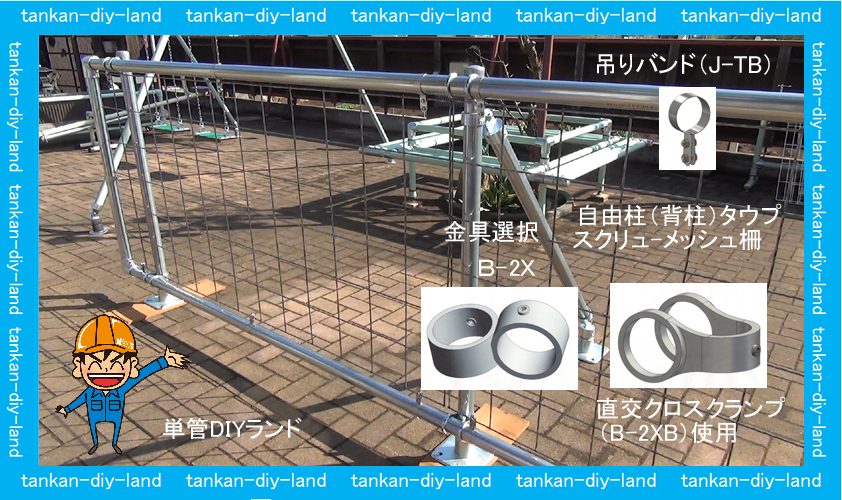

自由柱の直交、安価なスクリュ－メッシュ柵（塗装が必要です）
ＬＡＢＯ直交クロスクランプ、どちらの金具も使用できます。Ｂ-2Ｘ・B-2XBと吊りバンドJ-TB

自由柱の直交、メッシュフェンス（樹脂被膜）柵
ＬＡＢＯ直交クランプ、どちらの金具も使用できます。Ｂ-2Ｘ・B-2XBと吊りバンドJ-TB

単管パイプ柵の自由柱(背柱）タイプ　端の金具（クランプ）の組み方

※M10-25-Nは販売を終了しています代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ自由柱柵に使用できるＬＡＢＯ金具の直交クランプ(B-2X・B-2XB)

自由柱柵　ＬＡＢＯ（ラボ）直交金具類(B-2XB・B-2X)での柵作りのアドバイス

単管パイプ柵の自由柱（背柱）タイプ
単管クロスクランプ（Ｂ-2ＸＢ）柵、中間支柱間隔は1ｍ～1.5ｍ位で設定　端から支柱間隔0.3ｍ～0.5ｍ位で設定

自由柱の直交、エキスパンドメタルフェンス柵工作動画

フェンスに利用できる材料類（場所に合わせてカットして使用することができます）

フェンス類を柵の大きさにカットして使用することも出来ます。サンプル写真↓

自由柱（背柱）柵タイプと間仕切り柱（平組）柵タイプ

単管パイプ専用　吊りバンド（Ｊ-ＴＢ）

単管パイプ専用　吊りバンド　J-TB(オールステンレス）

ほぼ錆びないと言われる画期的なザム鉄板使用の単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAＭ(ザム）鋼板とはほぼ錆びないと言われる画期的な鉄板。単管パイプとほぼ同じ材質です。

引用元　株式会社Fugen

ゴムキャップ・安全キャップ・保護キャップ（クロロプレンゴム）とは
材質（クロロプレンゴム）　使用環境により異なりますので、劣化したら交換してください。

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ！！！　　単管工作の豆知識

単管パイプ支柱の基礎部分の選択

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】

ＬＡＢＯ(ラボ）金具類でこんな物もできます

ＬＡＢＯ(ラボ)金具類

ＬＡＢＯ(ラボ）金具　（コーナー金具と貫通金具）

ＬＡＢＯ（ラボ）ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

※D-1LBは販売を終了しています。　後継品金具（木ねじ止め）コーナー用サドルベース金具ねじ用【D-1LB-S】
※M10-25-Nは販売を終了しています代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ。繋ぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め（サドルベース）金具・キャップ・吊りバンド・機器取付コ－ナ－金具。

※D-1LBは販売を終了しています。　後継品金具（木ねじ止め）コーナー用サドルベース金具ねじ用【D-1LB-S】
※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】

ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ。　キャスター

※E-1C-125は販売を終了しています。
※E-2LT-125は販売を終了しています。
※E-2LY-125は販売を終了しています。
※E-3Y-125は販売を終了しています。

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプの２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　・J-1S(サドル）

※D-1LBは販売を終了しています。　後継品金具（木ねじ止め）コーナー用サドルベース金具ねじ用【D-1LB-S】

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　・J-1S(サドル）

※D-1LBは販売を終了しています。　後継品金具（木ねじ止め）コーナー用サドルベース金具ねじ用【D-1LB-S】

単管パイプと木材の直付け接続金具（J-1S)亜鉛鍍金鋼板製

単管パイプと木材のDIY工作に便利なSPF材とは

注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時にはビスの締め忘れに十分ご注意ください。

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）
