210度 単管パイプを自由に曲げる(D-1E+2個接続) LABO(ラボ)継手金具ジョイント tankan.tv

LABO金具を使って出来る、あんなものやこんなもの!! ちょっと覗いてみてください↓↓

単管DIYランド ♫ テーマソング ♫ ( ^)o(^ )・・・・ タイトル『題名』:1週間(a whole week)

歌詞: ♬ 月曜日 考える 今度は なに作ろう♪ 火曜日 図面描く 金具は いくつ必要かな 水曜日 仕事が忙しくて 木曜 あ、そうだ! 注文しなくちゃ♪ 単管DIYランド待ちきれない 今週も頑張った!このために 単管DIYランド 早く届けてね♪ すごいの作っちゃうよ!腕が鳴るぜ・・・♬

単管多目的ハウス Google画像へリンク ここをクリック

単管工作名人ブログ Google画像へリング ここをクリック

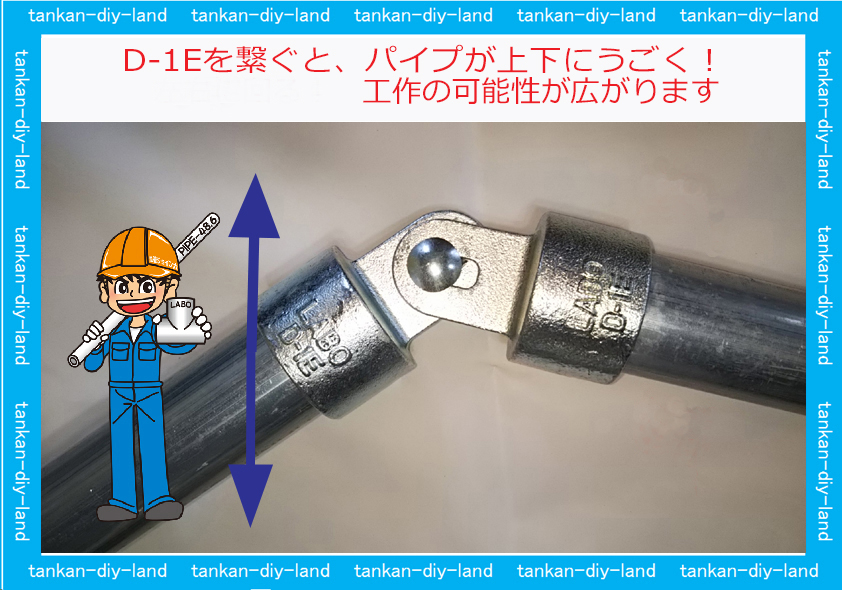

単管パイプを自在に動かせる金具(D-1E×2個)№ 131820210725

柵の角度を自由に決めることができます。

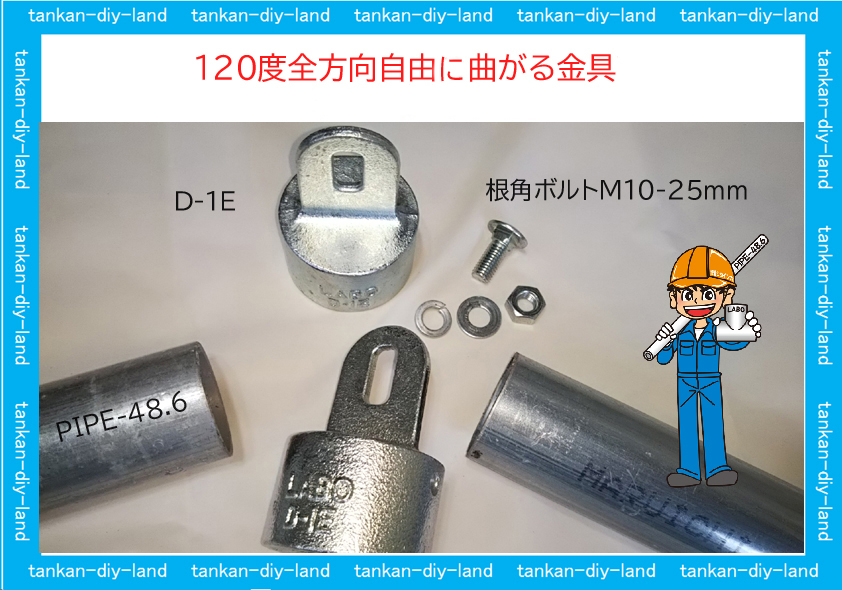

D-1E  端末ボルト止め金具 金具の中まで見られる 3D-PDF

角ボルトを知っていますか???工具は1個だけでOK !!!

単管パイプ専用LABO(ラボ)継手金具ジョイント

単管パイプに加工は避ける パイプ本来の物性値の変化で(強度の低下等が有り)

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

単管パイプと木材または、コンクリート支柱等を接続する金具類はこちらです。 LABO金具は木材との相性を考えた金具です!                                         金具の高さがそろってツライチがかなう金具 : 両側サドルベース金具【D-1WB】  片側サドルベース金具【D-1SB】  コーナー用サドルベース金具【D1LB】パイプに直付けする金具 : サドル【J-1SB】

木材との接続金具

単管パイプと木材のDIY工作に便利な、SPF材のご紹介

<動画>木材とLABO金具の接続説明

木材を固定用に、中間支柱は(D-1B)端は(D-1)使用

LABO(ラボ)金具 (パイプ止まり金具と貫通金具)

単管パイプ 直交クランプ LABO(ラボ)金具2種類(B-2X・B-2XB)

LABO(ラボ)ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。 キャスター

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め(サドルベース)金具・キャップ・吊りバンド・機器取付コ-ナ-金具。

LABO(ラボ)金具類

同じ金具に同じ太さの(M10)の六角ボルトを着けてみた。

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)

LABO(ラボ)金具類でこんな物もできます。

単管パイプの多目的小屋

LABO(ラボ)キャスター工作物、こんな物が出来ます。

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

単管パイプ専用吊バンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!



単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)         1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
