単管パイプで『小屋造り 』貴方の空き地に合った、大きさ・形・外装で用途は自由自在、DIY工作を楽しむ

単管パイプ工作は、あなたのアイディアで、窓を付けたり、使用方法も、形も、サイズも外装も、多彩なサイズも自由自在!!!

お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。



LABOで簡単DIY! 自由に単管工作を楽しんでください(*^▽^*)

Google画像に飛んで,画像を見ながら、作りたい画像をクリックして、イメージ図と継手金具の選択が楽です。

単管パイプlabo(ラボ)工作画像

単管パイプdiy工作 Google画像へリンク

注意:外径 φ48.6mm 単管パイプ 専用金具です。№ 75320210728

貴方も出来る、多目的単管パイプハウス、使用金具はこれだけの種類、後はパイプの長さの切断だけでOK

使用した金具を拡大したり、取付状態を下からも裏からも観察できる 3D-PDF

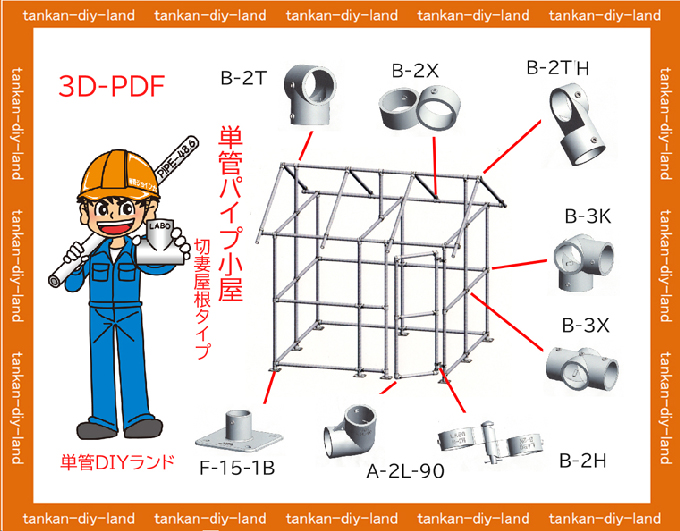

単管パイプ小屋切妻タイプに使用できる LABO(ラボ) 継手金具

B-2T 3方向1箇所貫通金具  金具の中まで見られる 3D-PDF

外径 φ48.6mm 単管パイプ 専用金具

単管パイプ金具メーカー直販サイト LABO(ラボ)B-2T

B-2X 直交貫通金具  金具の中まで見られる 3D-PDF

外径 φ48.6mm 単管パイプ 専用金具

単管パイプ金具メーカー直販サイト LABO(ラボ)B-2X

B-2TH 3方向1箇所貫通金具  金具の中まで見られる 3D-PDF  2個使用で角度自在

外径 φ48.6mm 単管パイプ 専用金具

単管パイプ金具メーカー直販サイト LABO(ラボ)B-2TH

B-3K 4方向1箇所貫通金具  金具の中まで見られる 3D-PDF

外径 φ48.6mm 単管パイプ 専用金具

単管パイプ金具メーカー直販サイト LABO(ラボ)B-3K

B-3X 4方向1箇所貫通金具  金具の中まで見られる 3D-PDF

外径 φ48.6mm 単管パイプ 専用金具

単管パイプ金具メーカー直販サイト LABO(ラボ)B-3X

A-2L-90 2方向90度金具  金具の中まで見られる 3D-PDF

外径 φ48.6mm 単管パイプ 専用金具

単管パイプ金具メーカー直販サイト LABO(ラボ)A-2L-90

F-15-1R 角型ベース金具  金具の中まで見られる 3D-PDF

外径 φ48.6mm 単管パイプ 専用金具

単管パイプ金具メーカー直販サイト LABO(ラボ)F-15-1B

その他 「 小屋 」 の記事もご覧ください。

LABO金具と単管DIY工作類

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

単管パイプ DIY 研究所 発信

注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

チャート紙PDFをダウンロードして工作を楽々設計(金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう)

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

錆に強いLABO(ラボ)金具の表面処理(めっき)について。

LABO(ラボ)継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。

LABO(ラボ)金具の止めビスとは・・ここが違う

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)

単管パイプ端末専用(ゴム・安全・保護)キャップ)とは

LABO(ラボ)金具類でこんな物もできます。

注意:単管パイプ小屋建てる際には、確認のお勧め。

単管パイプの多目的小屋

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

場所に合わせた自転車置き場

LABO(ラボ)キャスター工作物、こんな物が出来ます。

単管パイプ専用吊バンド(J-TB)使用例

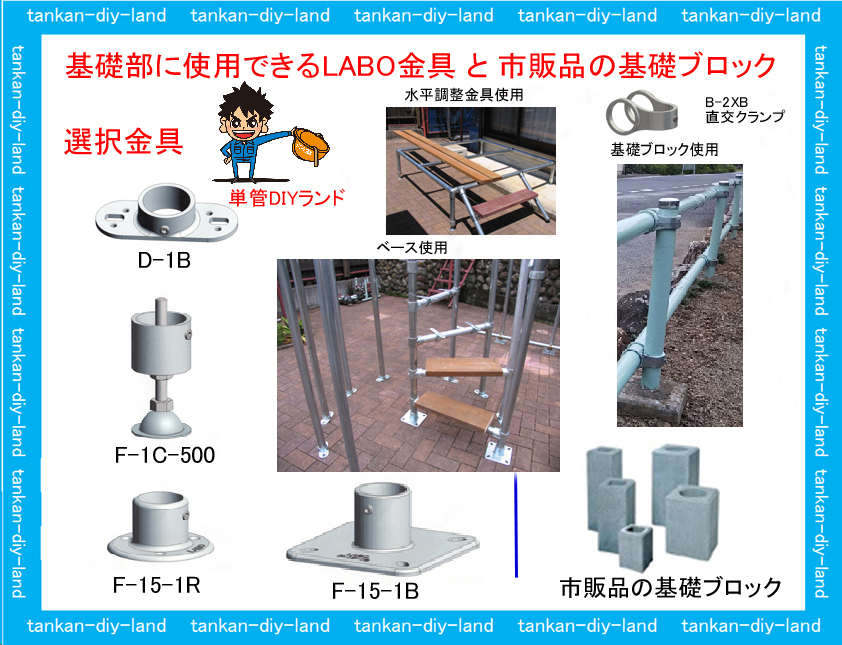

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)         1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

単管ジョイン太くん

円を描くと ほぼ真ん中 あたりです!!『信じるか信じないかは、貴方次第です』単管DIYランドの発信地 №20192521
