猿梯子(さるばしご) 単管パイプDIY工作 LABO(ラボ)金具直販 tankan.tv

単管パイプ猿梯子(ハシゴ)

お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。



Google画像に飛んで,画像を見ながら、作りたい画像をクリックして、イメージ図と継手金具の選択が楽です。

単管多目的ハウス Google画像へリンク ここをクリック

単管工作名人ブログ Google画像へリング ここをクリック

単管金具通販 メーカー直販サイト LABO(ラボ) 金具   株式会社 単管DIY研究所 № 71520210720

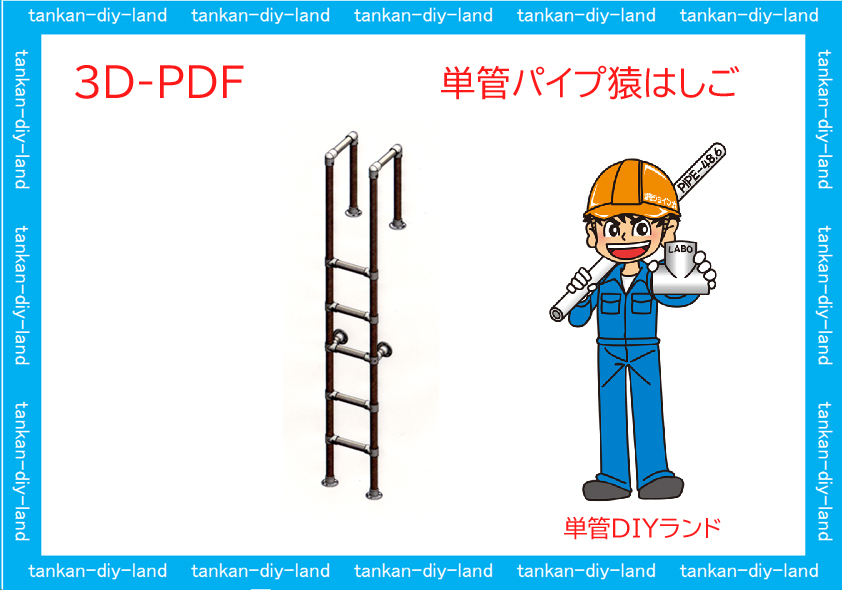

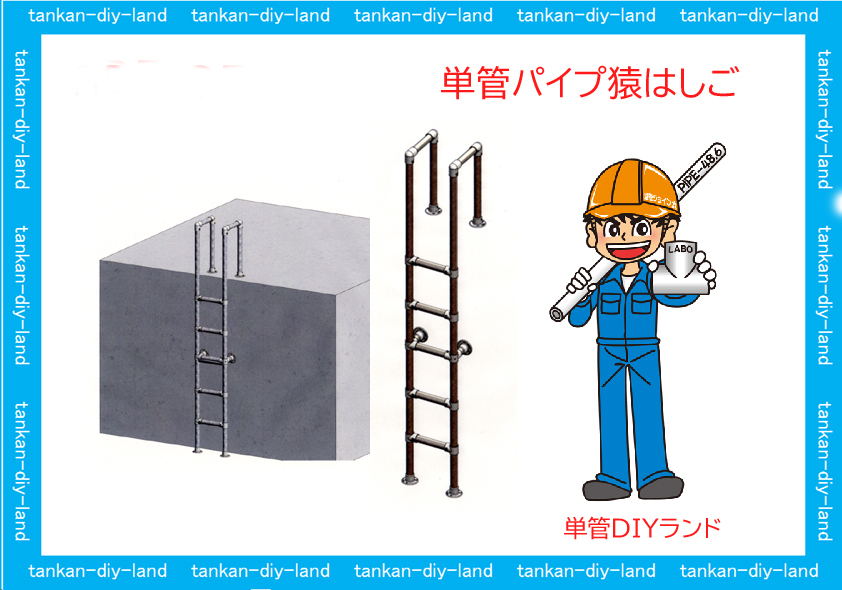

単管パイプの猿梯子

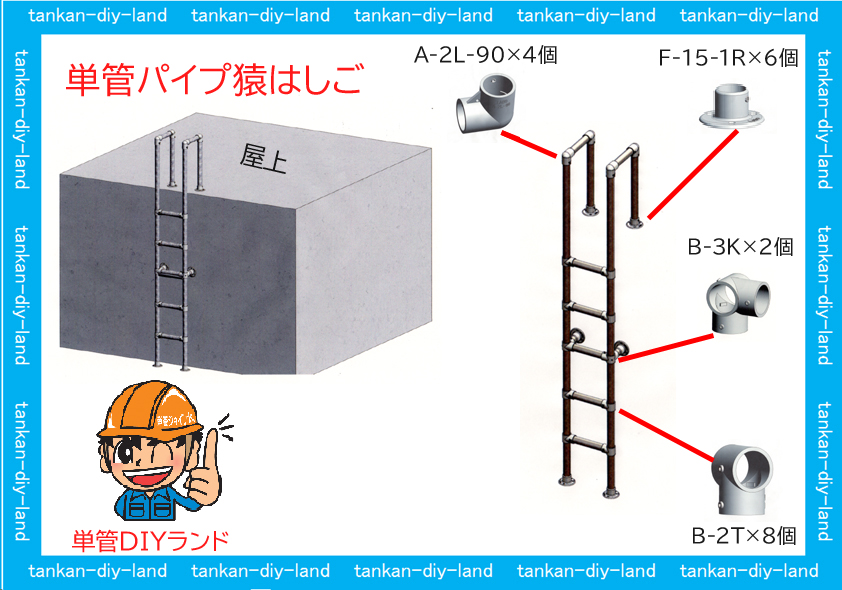

単管パイプの猿梯子に使用のLABO(ラボ)金具類

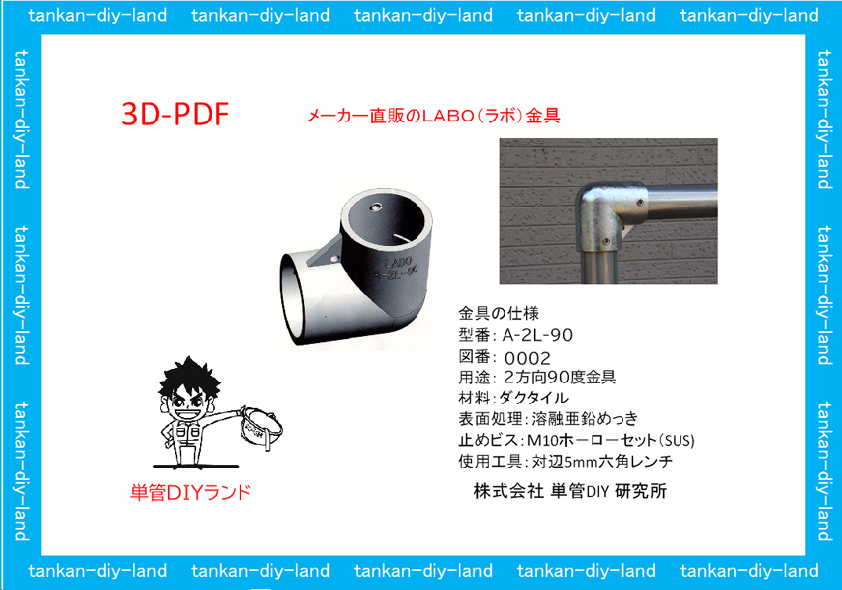

A-2L-90  2方向90度金具 金具の中まで見られる 3D-PDF

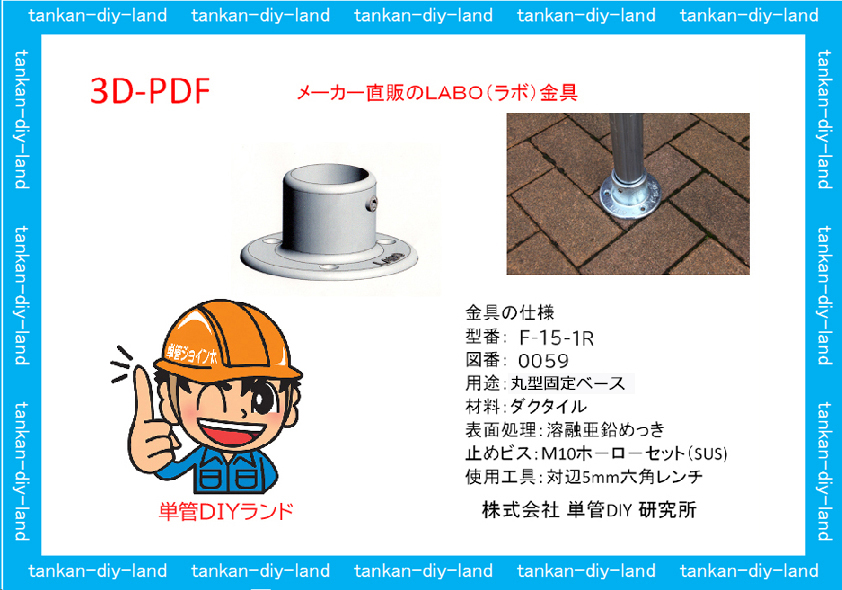

F-15-1R   丸型固定ベース 金具の中まで見られる 3D-PDF

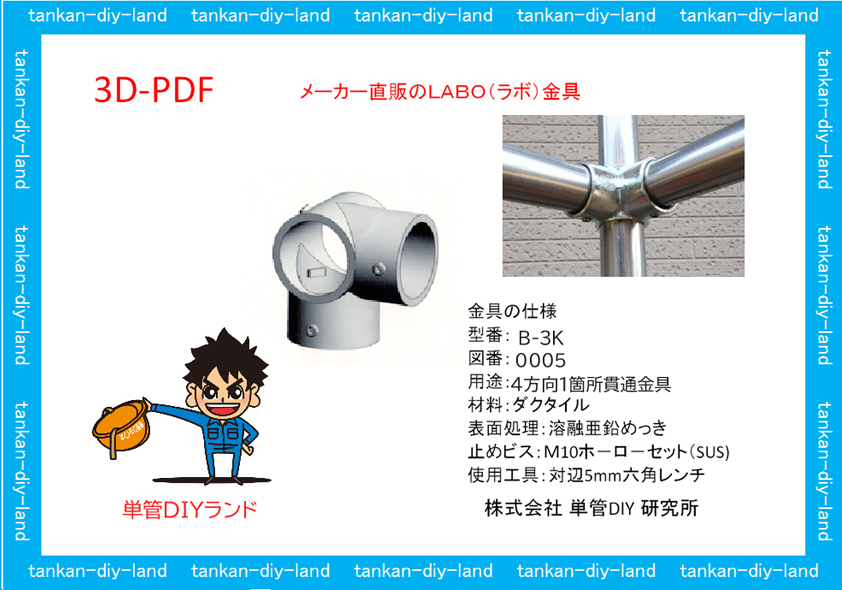

B-3K 4方向1ヶ所貫通金具 金具の中まで見られる 3D-PDF

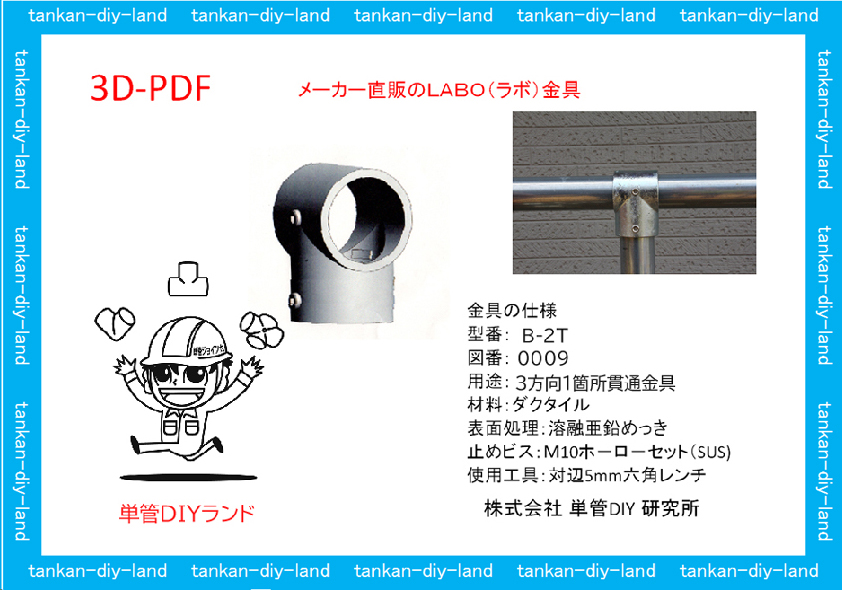

B-2T 3方向1ヶ所貫通金具 金具の中まで見られる 3D-PDF

単管パイプの骨組み完成

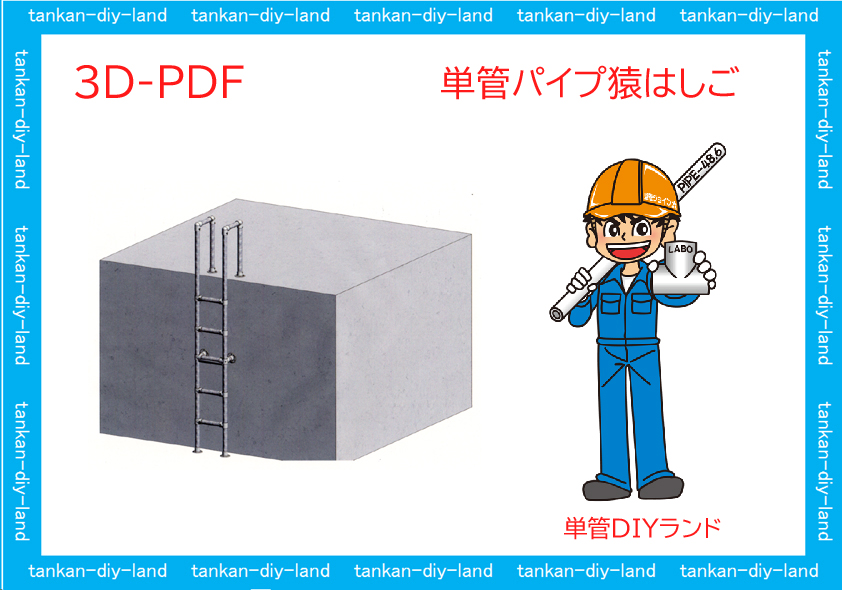

単管パイプ猿梯子(ハシゴ)完成

→組立て参考図でもご紹介しています←



↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

単管パイプ DIY 研究所 発信  注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となりますのでご了承ください。

チャート紙PDFをダウンロードして工作を楽々設計(金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう)

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

単管パイプと木材または、コンクリート支柱等を接続する金具類はこちらです。 LABO金具は木材との相性を考えた金具です!                                         金具の高さがそろってツライチがかなう金具 : 両側サドルベース金具【D-1WB】  片側サドルベース金具【D-1SB】  コーナー用サドルベース金具【D1LB】パイプに直付けする金具 : サドル【J-1SB】

木材との接続金具

単管パイプと木材のDIY工作に便利な、SPF材のご紹介

<動画>木材とLABO金具の接続説明

木材を固定用に、中間支柱は(D-1B)端は(D-1)使用

LABO(ラボ)金具 (パイプ止まり金具と貫通金具)

単管パイプ 直交クランプ LABO(ラボ)金具2種類(B-2X・B-2XB)

LABO(ラボ)ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。 キャスター

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め(サドルベース)金具・キャップ・吊りバンド・機器取付コ-ナ-金具。

LABO(ラボ)金具類

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

単管キャップ(K-1C)の材料 ZAM(ザム)鋼板というめっき・・・日新産工(株)

単管パイプ端末専用(ゴム・安全・保護)キャップ)とは

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ専用吊バンド(J-TB)使用例

LABO金具と金具の接続に便利な角根丸頭ボルトをお勧めします。

作業性が良い角根丸頭ボルトセット(M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

注意:単管パイプ小屋建てる際には、確認のお勧め。

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプの多目的小屋

窓を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

パイプと木材の直付け接続金具(J-1S)

単管パイプと木材のDIY工作に便利な、SPF材とは

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)

LABO金具は溶融亜鉛メッキ仕上です。

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、一般では中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

お買い物はこちら ↓

単管DIYランド YoutubeチャンネルTYA 楽しく役立つ動画が沢山

単管金具通販 メーカー直販サイト LABO(ラボ) 金具   株式会社 単管DIY研究所
