真似したくなる工作展示会
単管パイプで作れる、あんなものやこんなもの。 こちらでお写真をご紹介させていただきます。 各画像はクリックすると大きくなります。 ご応募いただきましたお客様、ありがとうございました!!

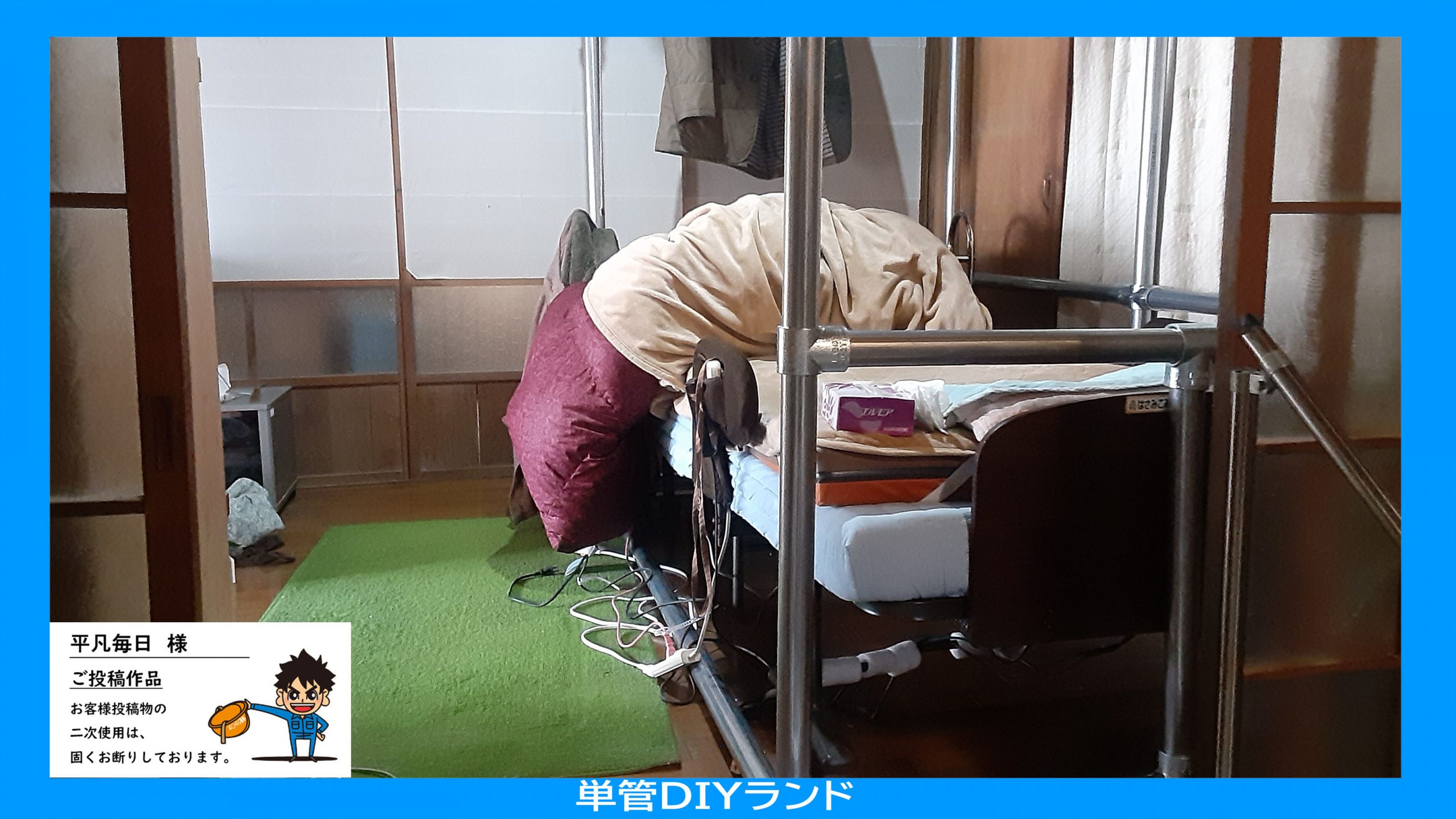

- 防災ベッド1
- 防災ベッド2
- 防災ベッド3

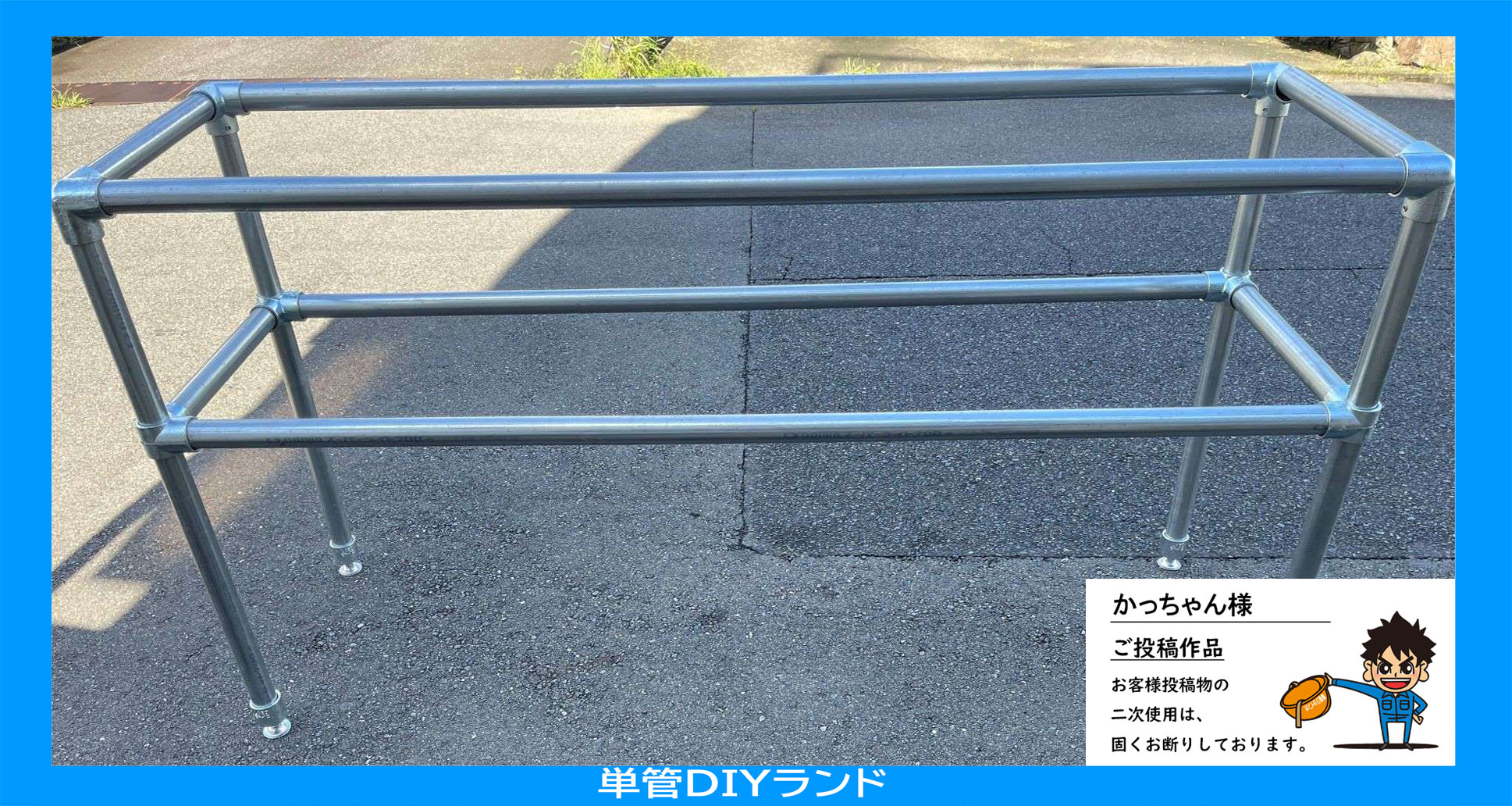

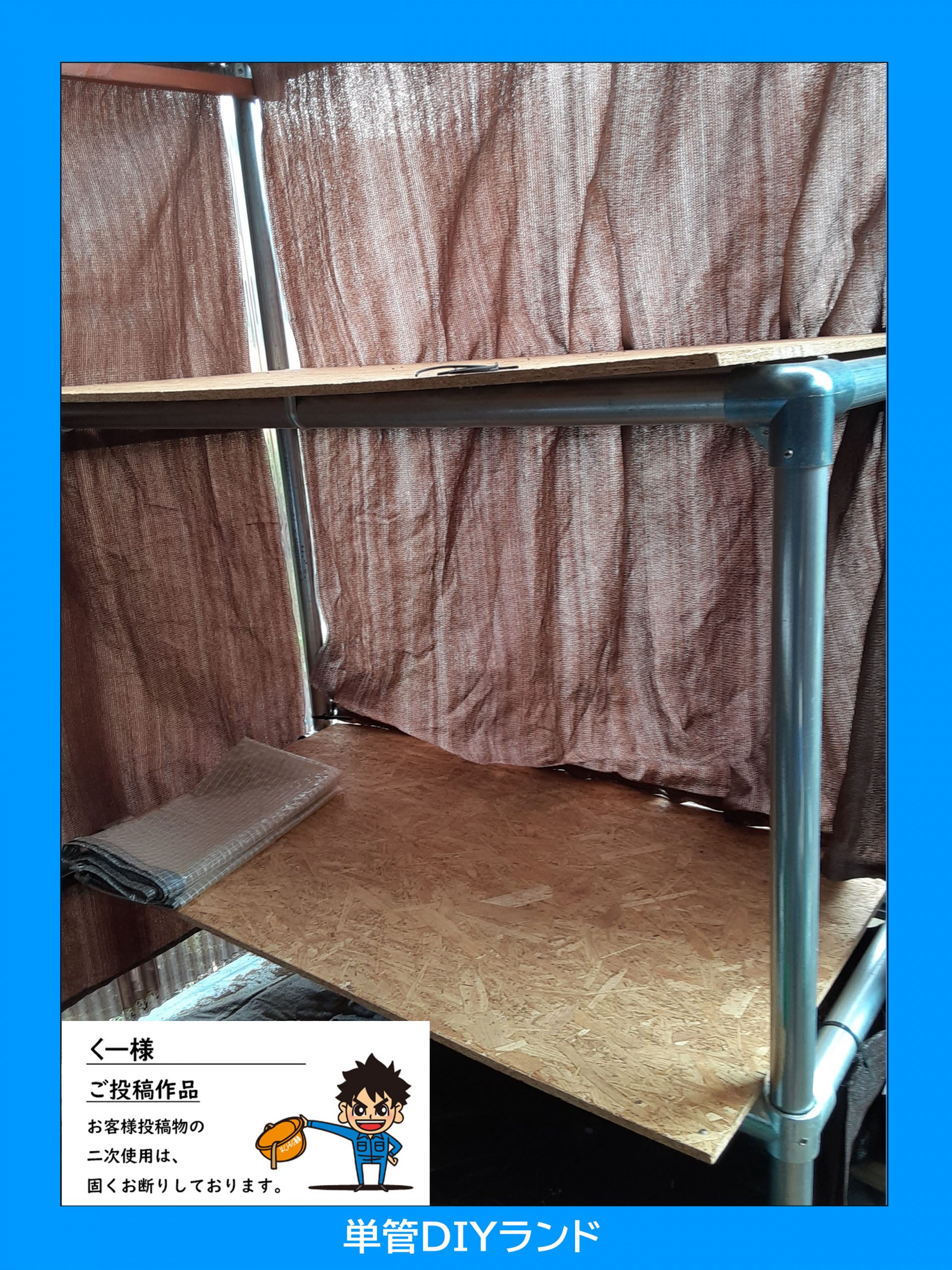

- 二段棚1
- 二段棚2

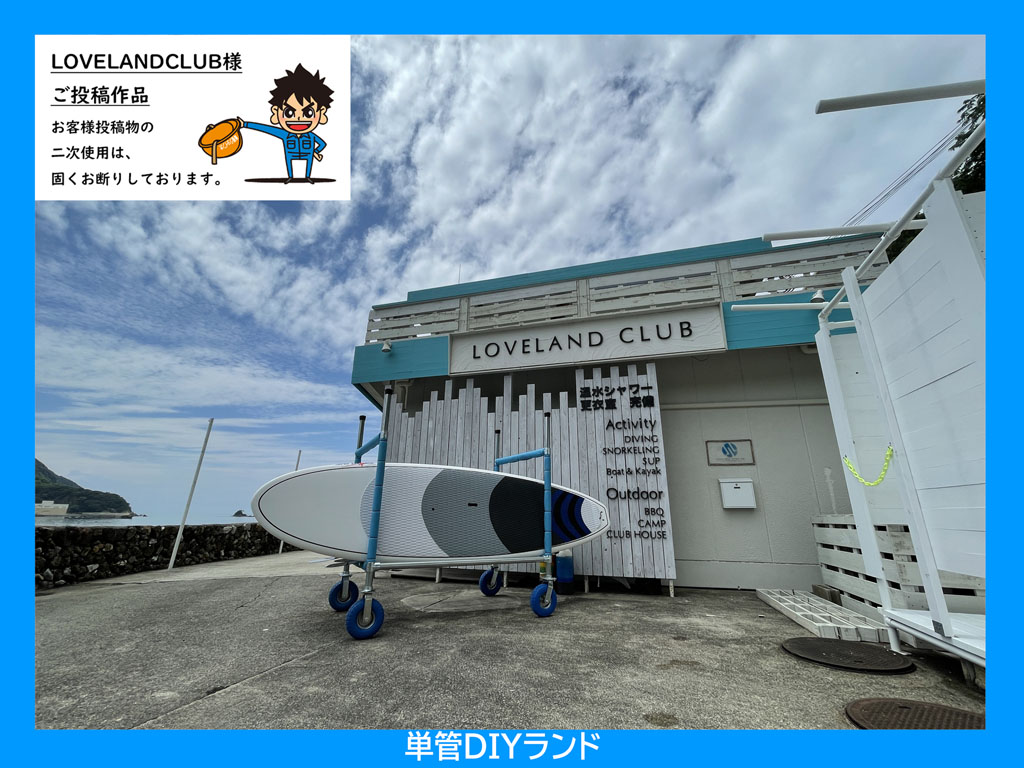

- サーフボードキャリア1
- サーフボードキャリア2
- サーフボードキャリア3

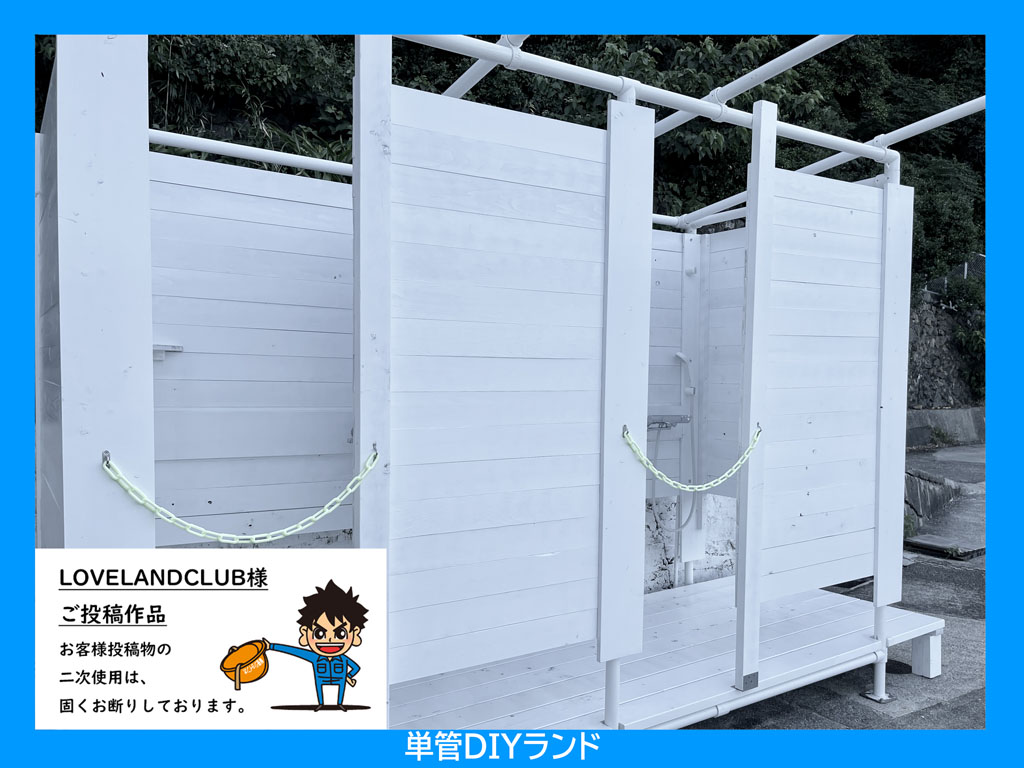

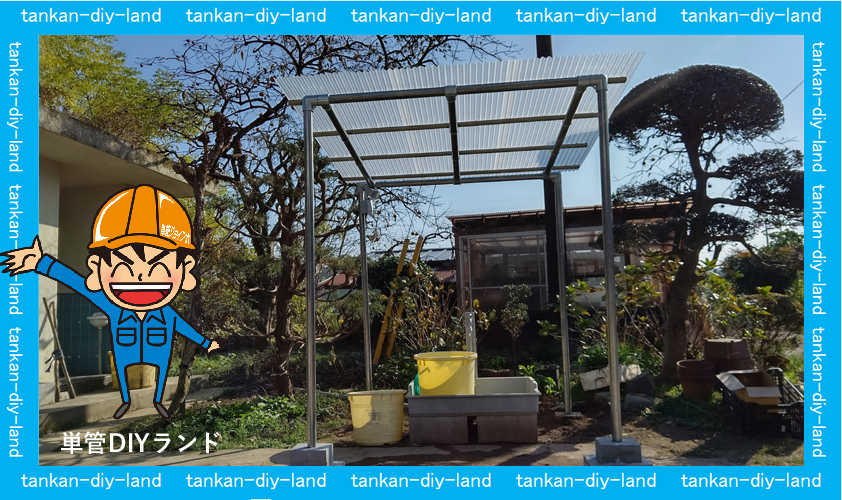

- シャワールーム1
- シャワールーム2
- シャワールーム3

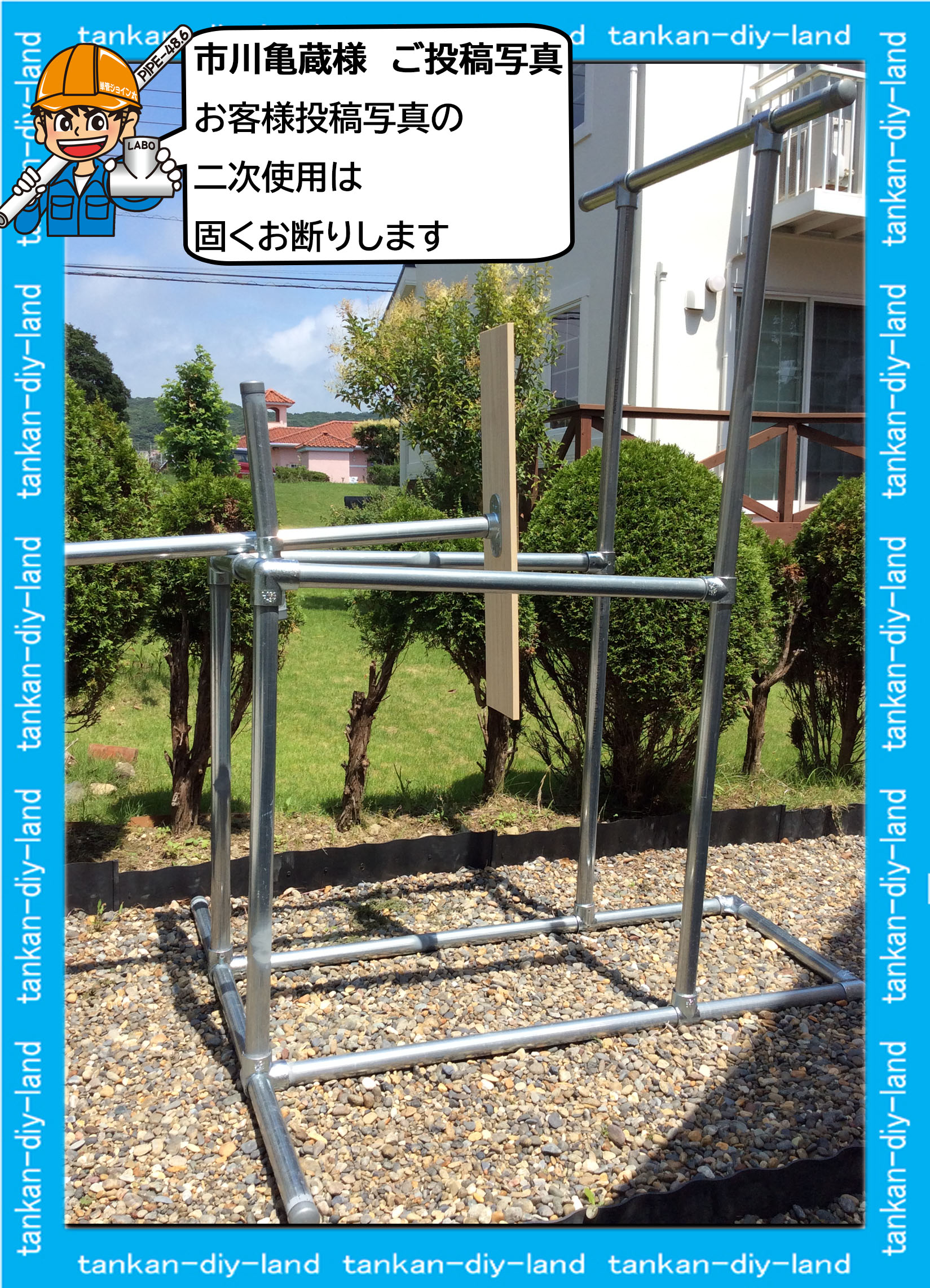

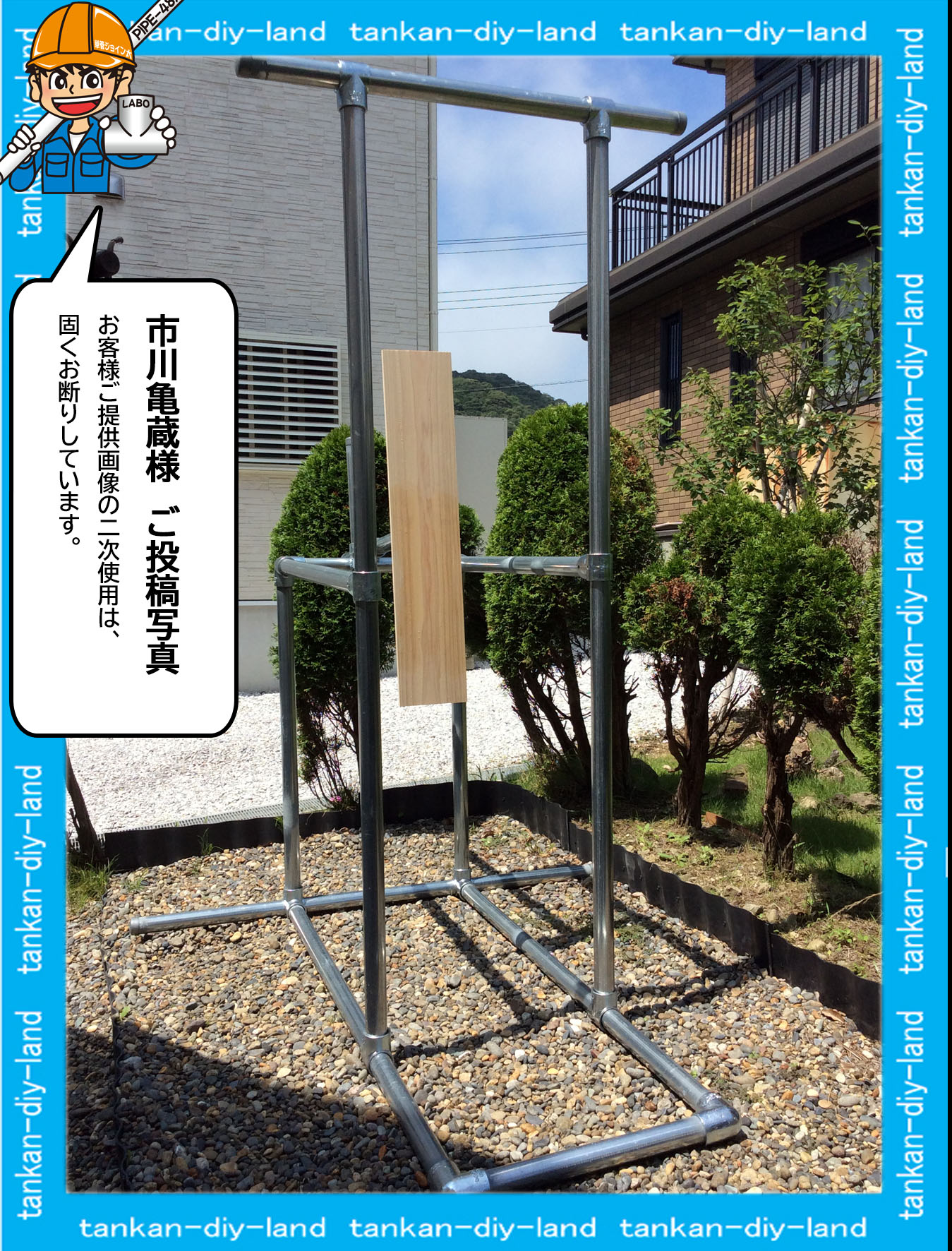

- 市川亀蔵様チンニングスタンド1
- 市川亀蔵様チンニングスタンド2

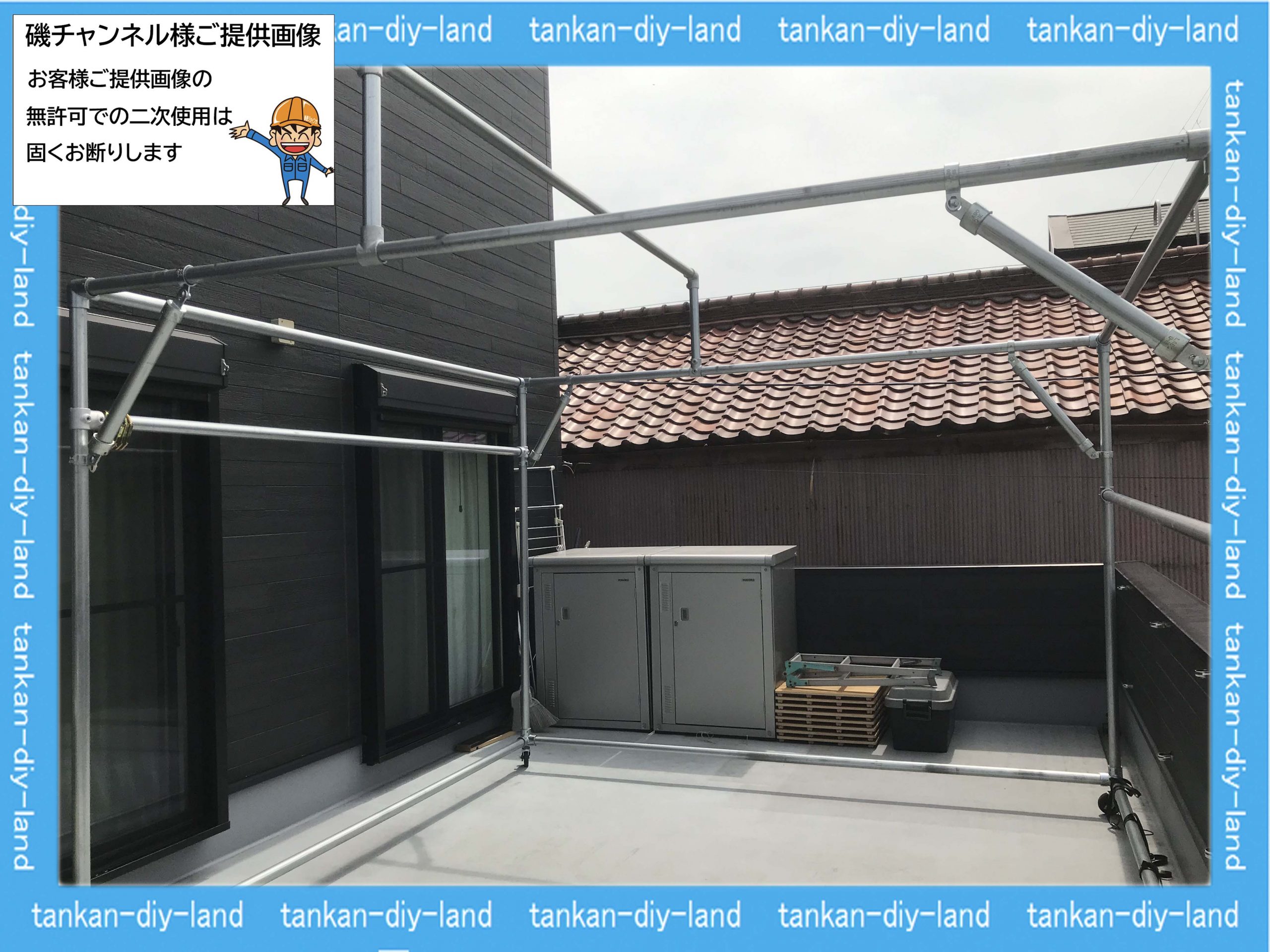

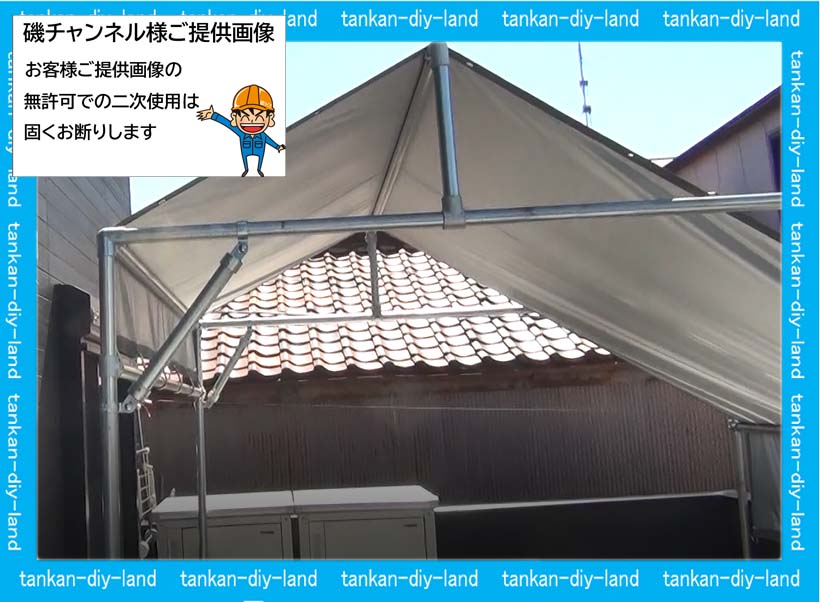

- 磯チャンネル様サンシェード1
- 磯チャンネル様サンシェード2

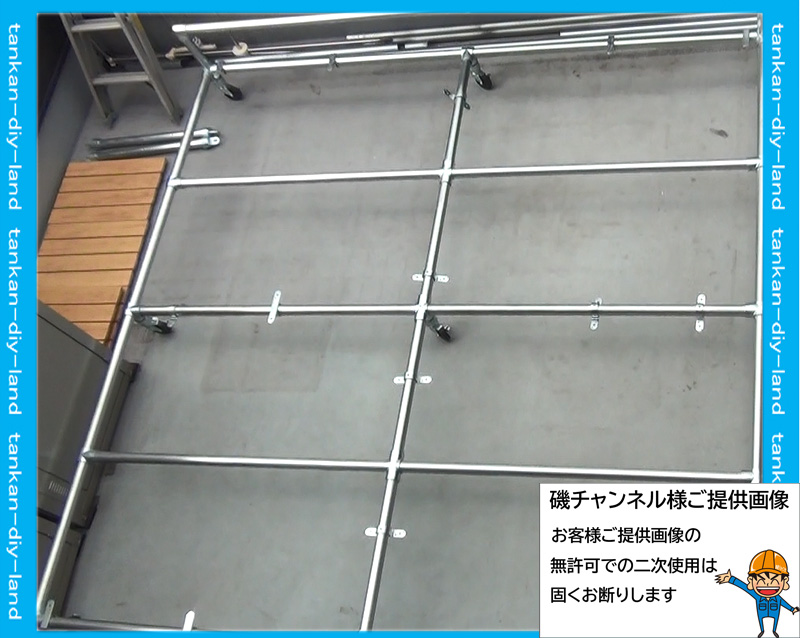

- 磯チャンネル様ウッドデッキ1
- 磯チャンネル様ウッドデッキ2
- 雪止めフェンス1
- 雪止めフェンス2

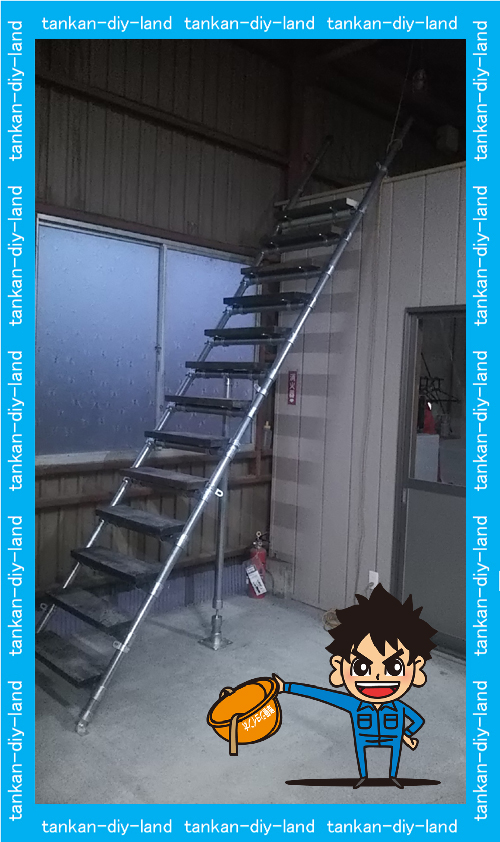

- 単管パイプ階段

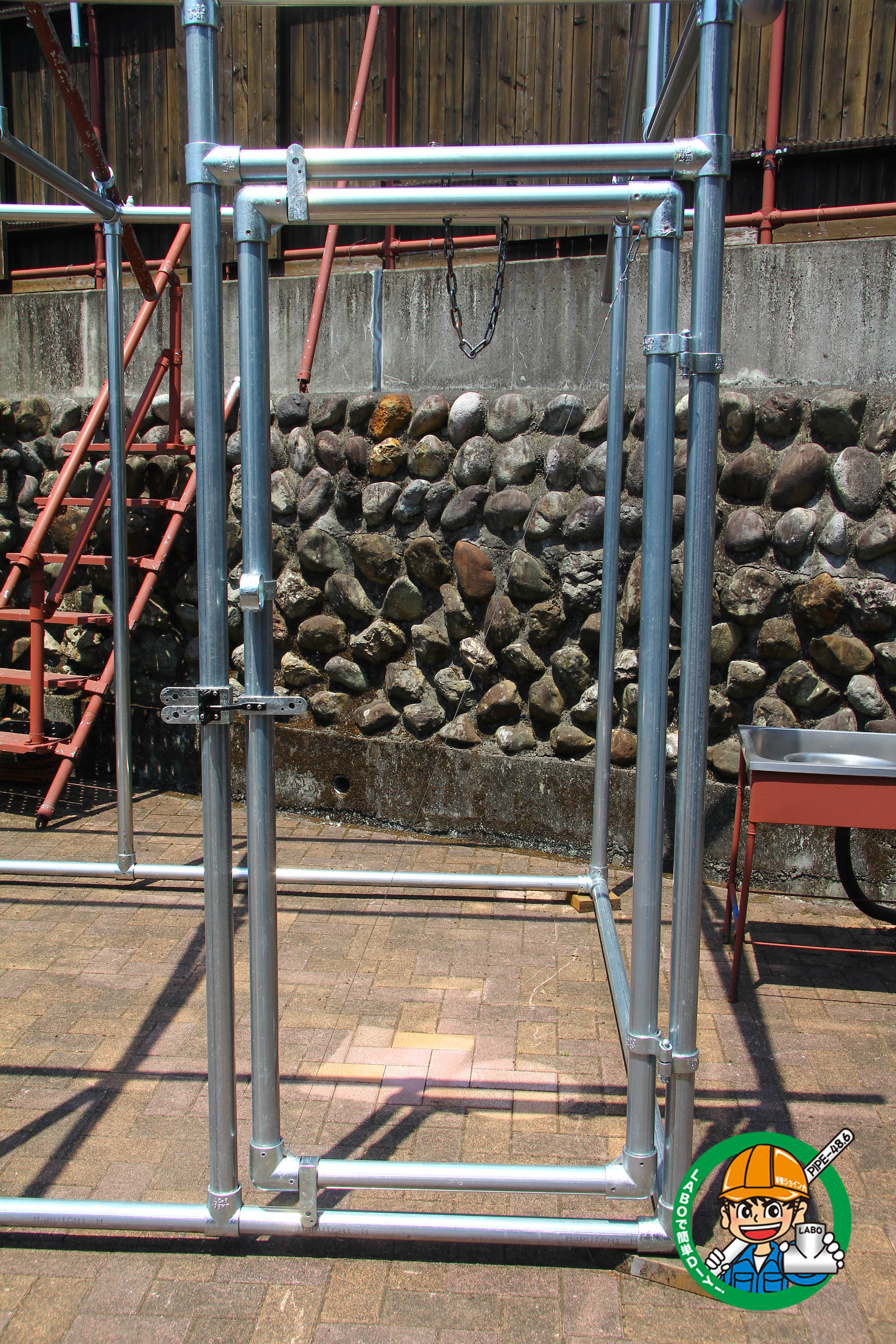

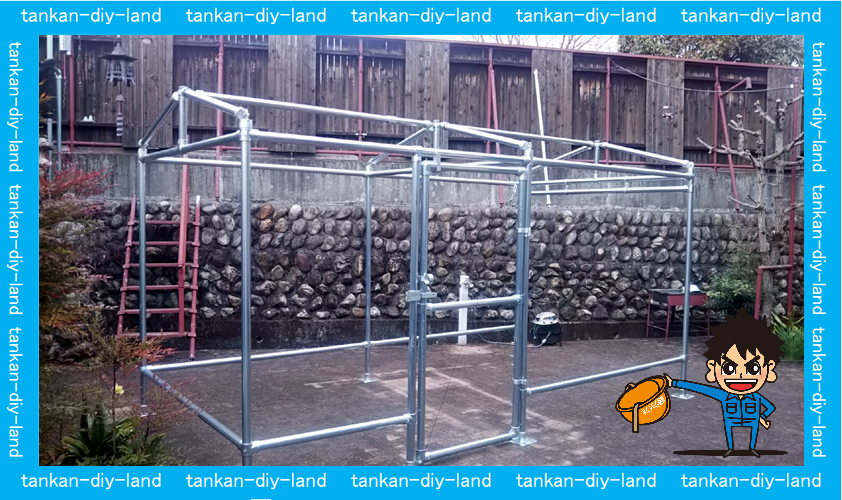

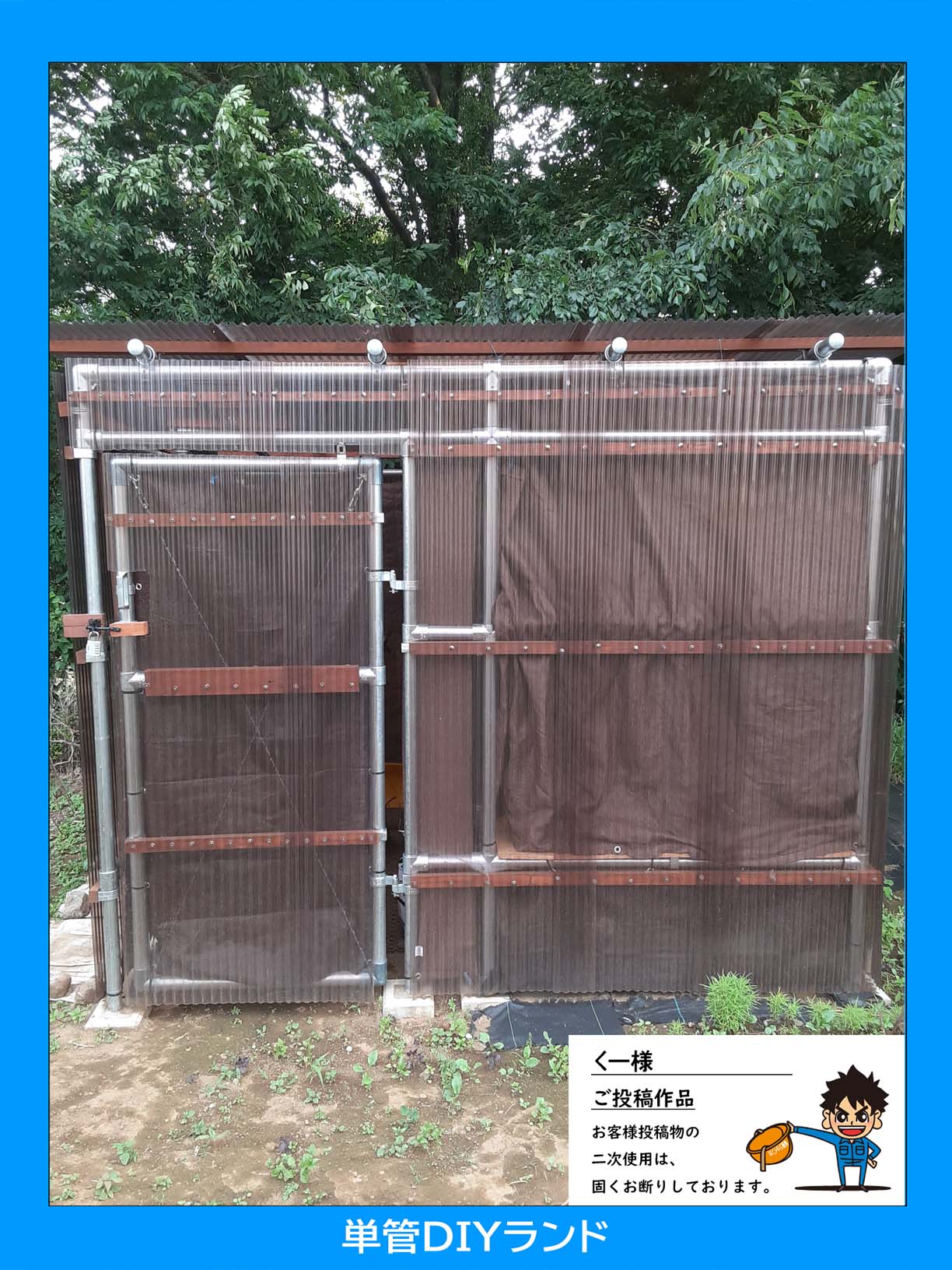

- パイプ小屋 トビラ

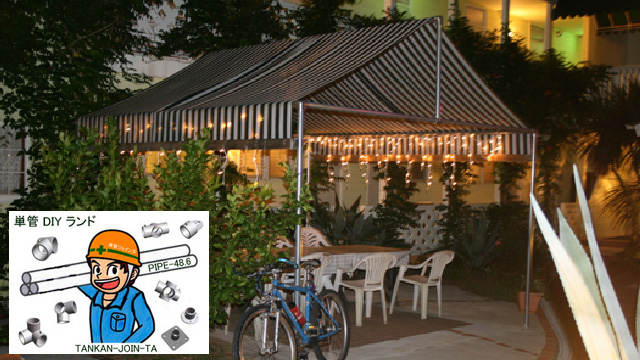

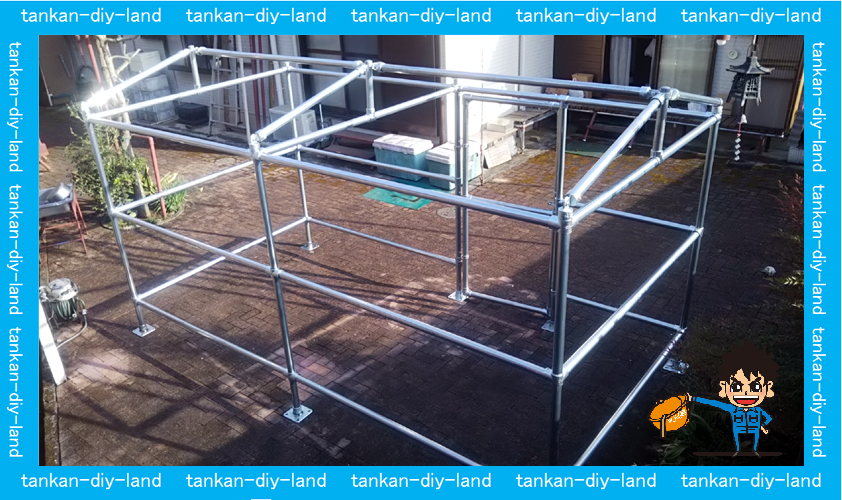

- 小屋 テントタイプ

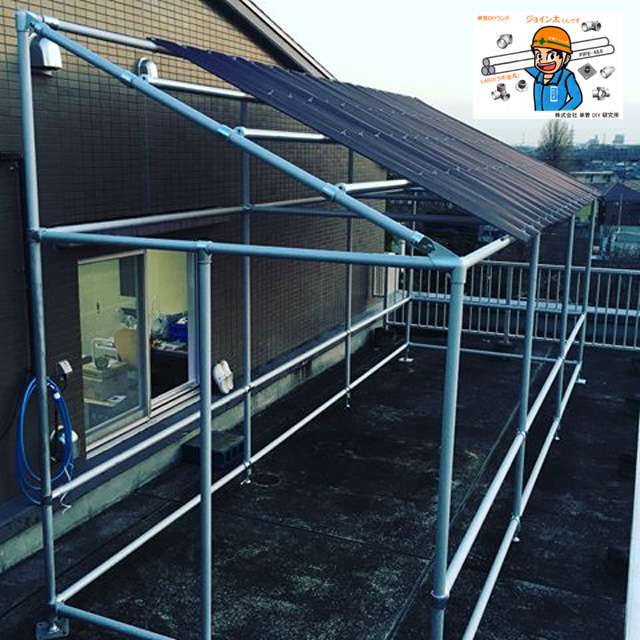

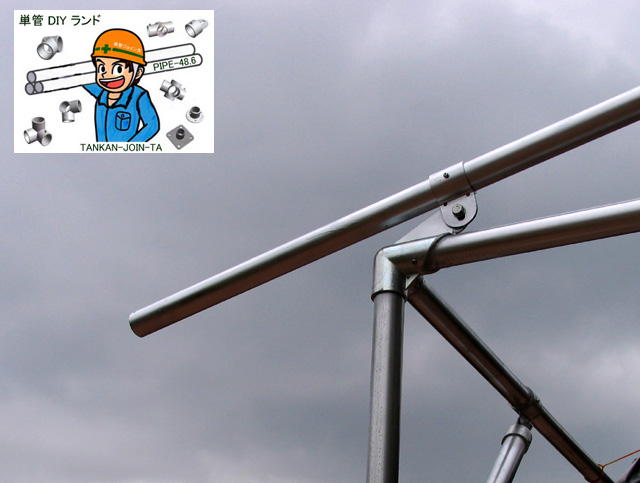

- 小屋 軒タイプ
- 開口部強化 二重パイプ
- 小屋 軒タイプ

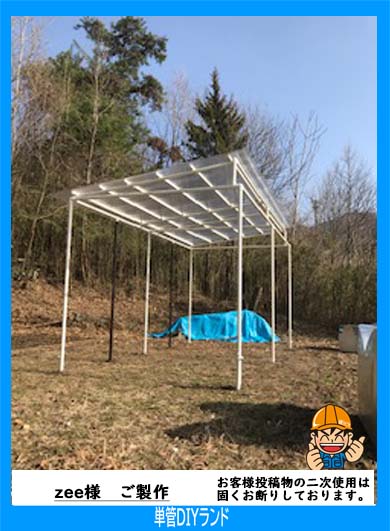

- パーゴラ1
- パーゴラ2

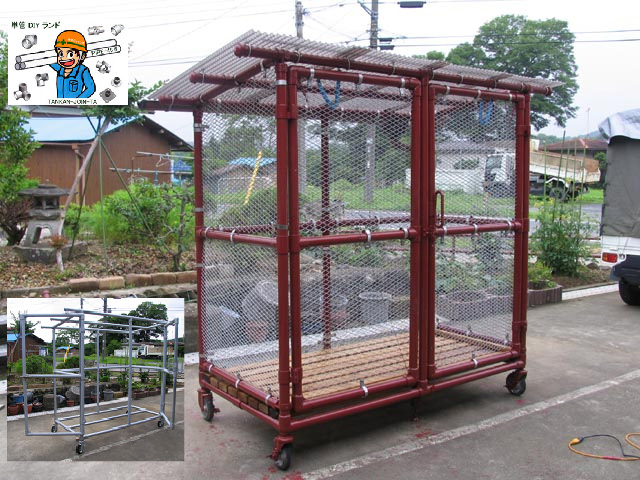

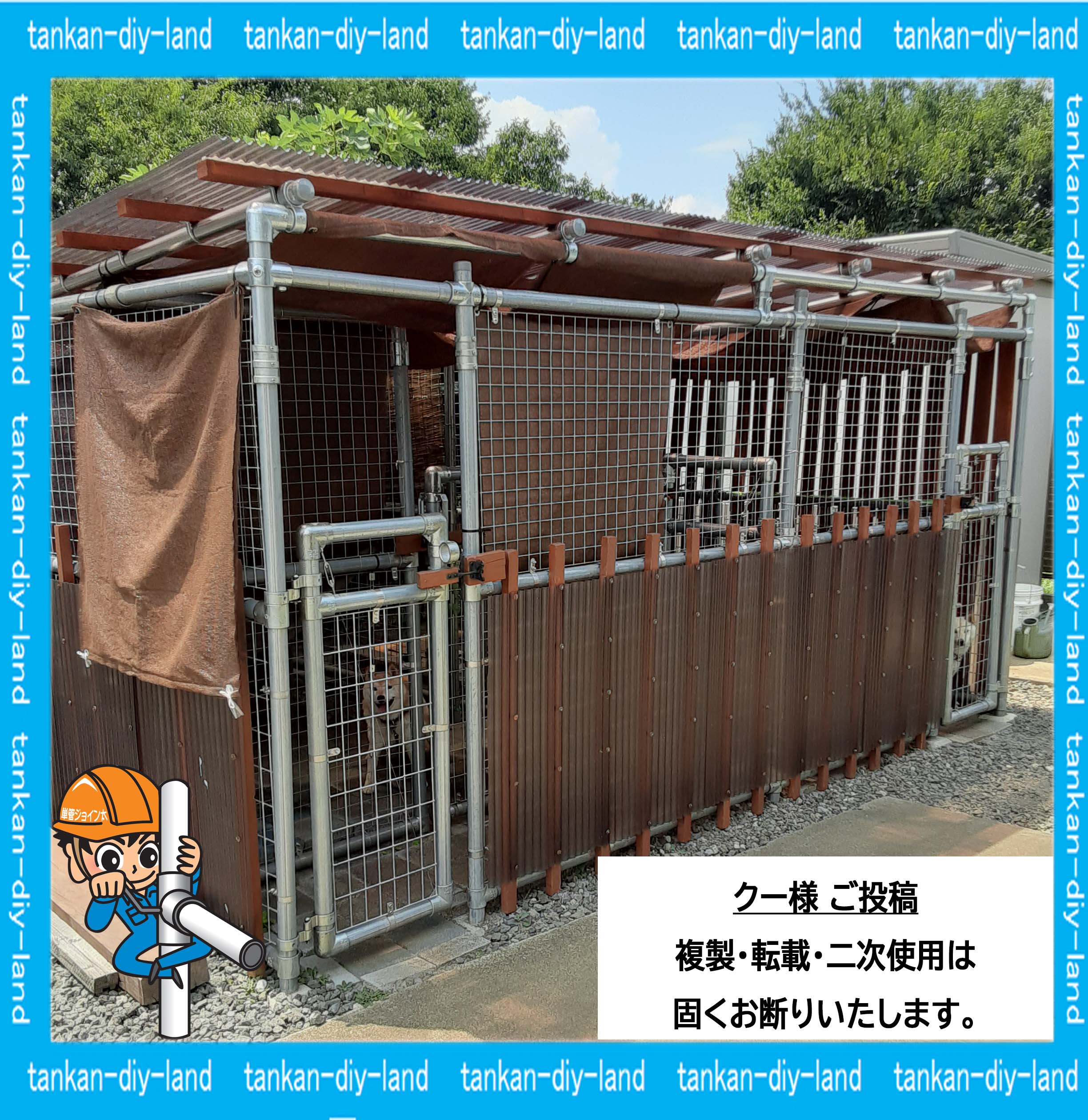

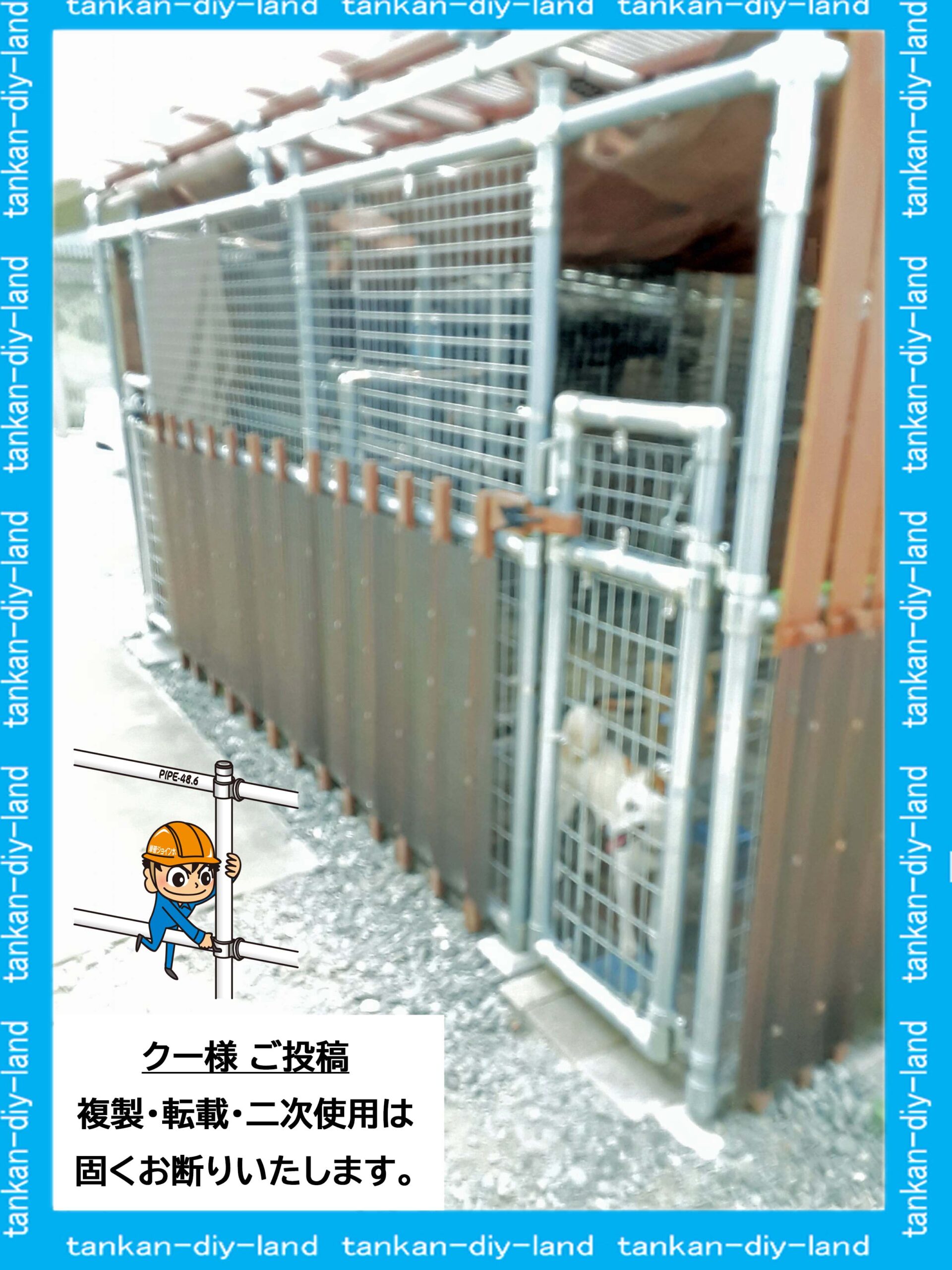

- サークル付犬小屋1
- サークル付犬小屋2
- サークル付犬小屋3

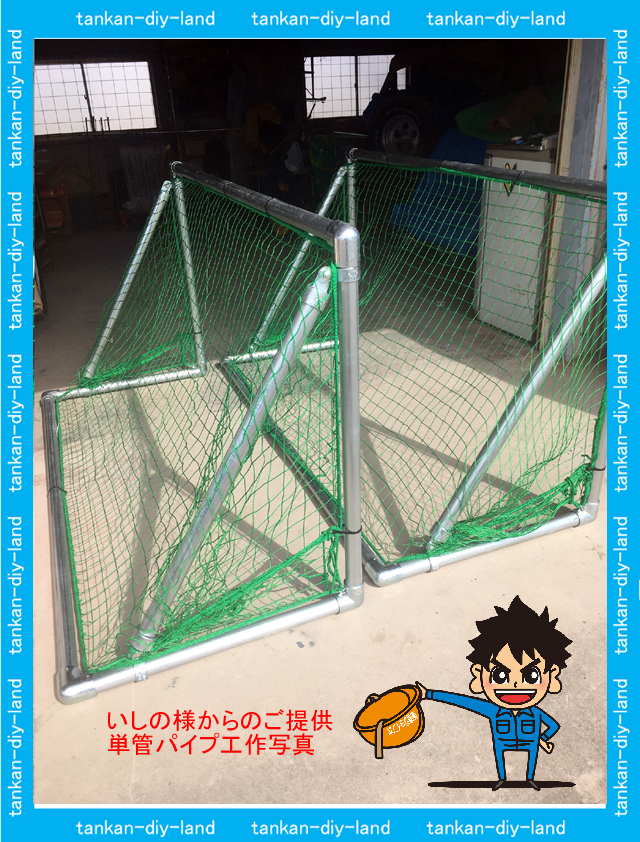

- ミニサッカーゴール1

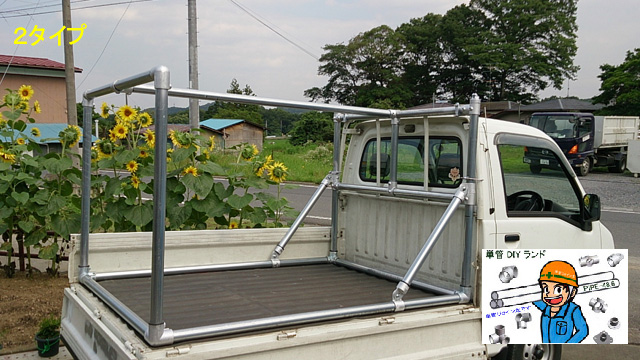

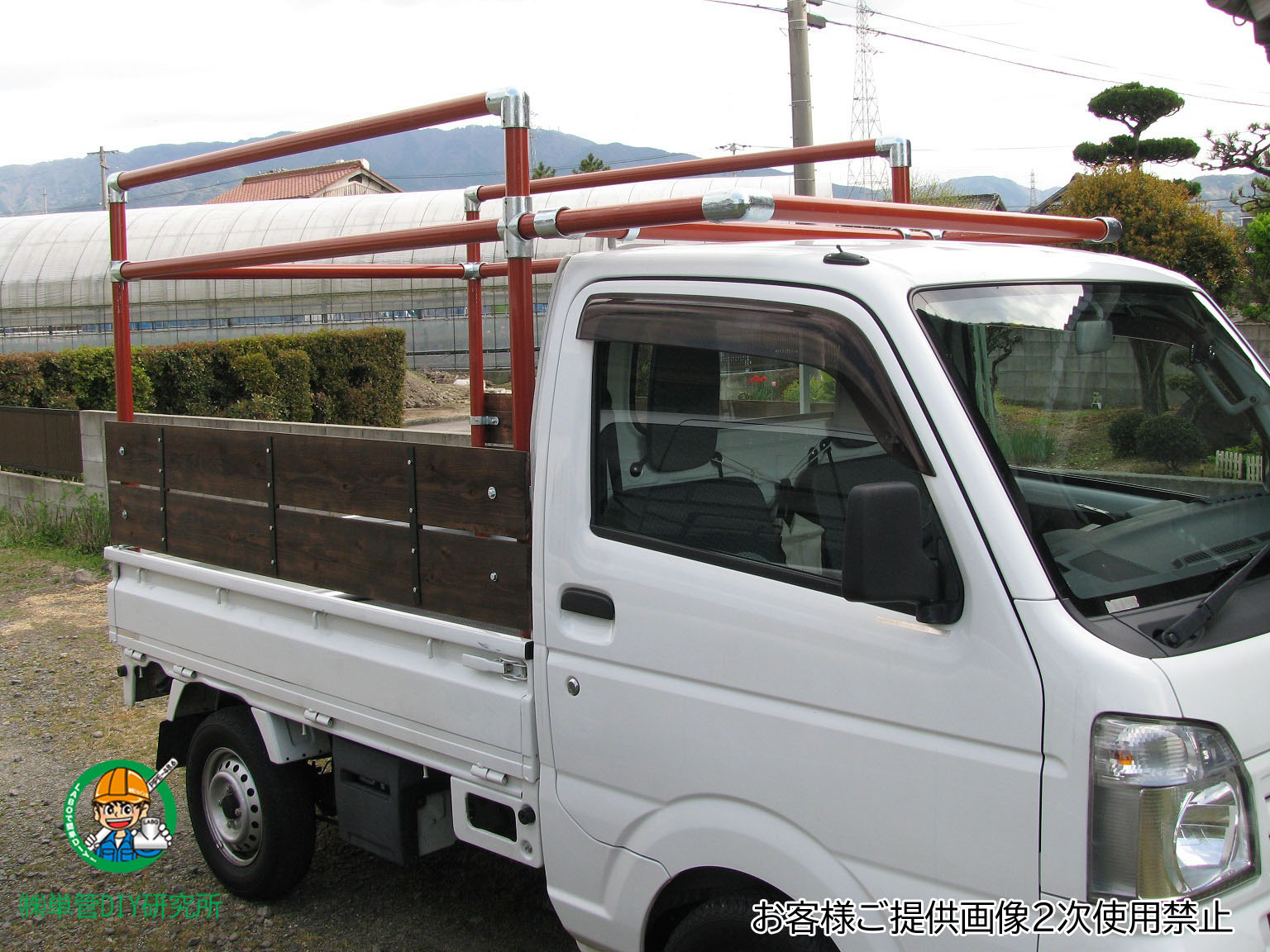

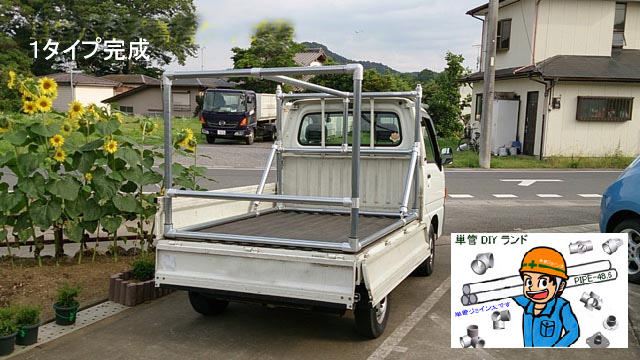

- 軽トラ荷台1
- 軽トラ荷台2

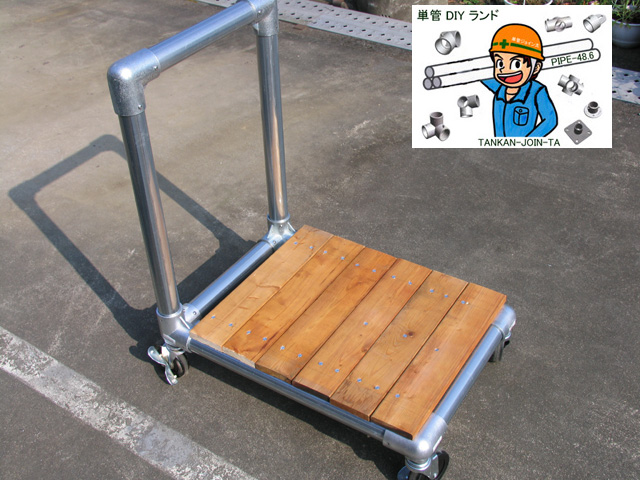

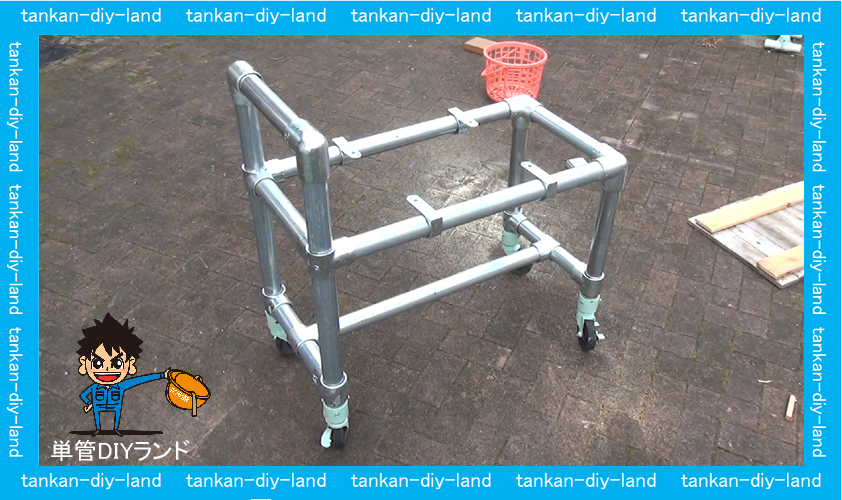

- 台車
- 始めての単管DIY
- 目隠し衝立1
- 目隠し衝立2

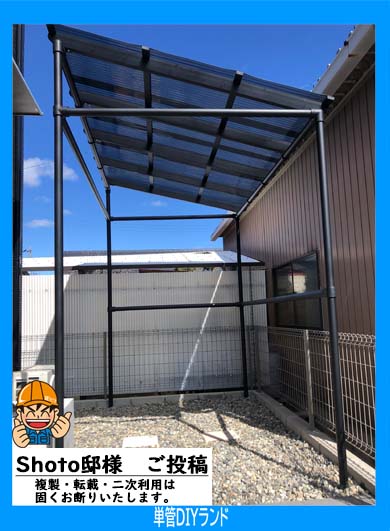

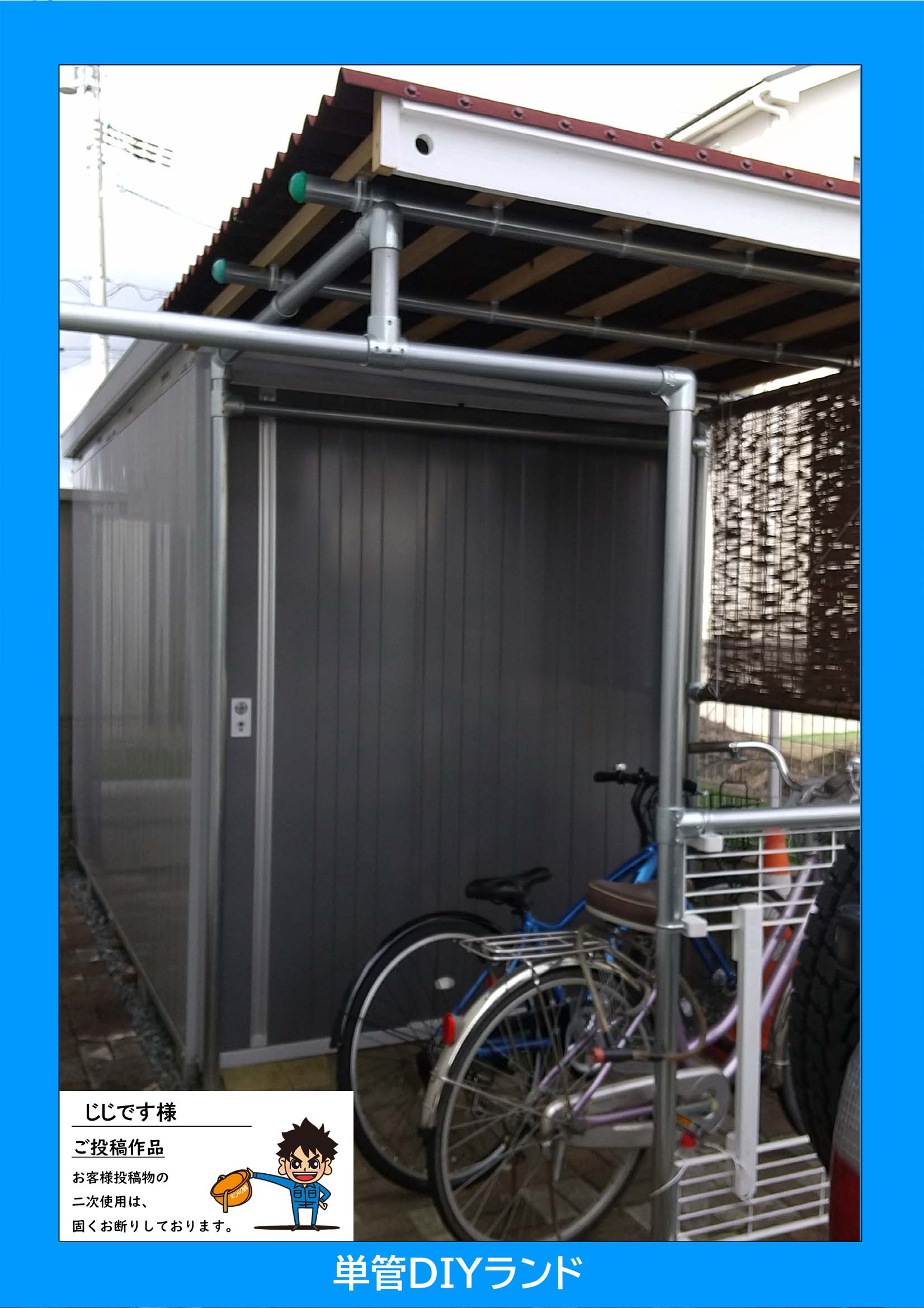

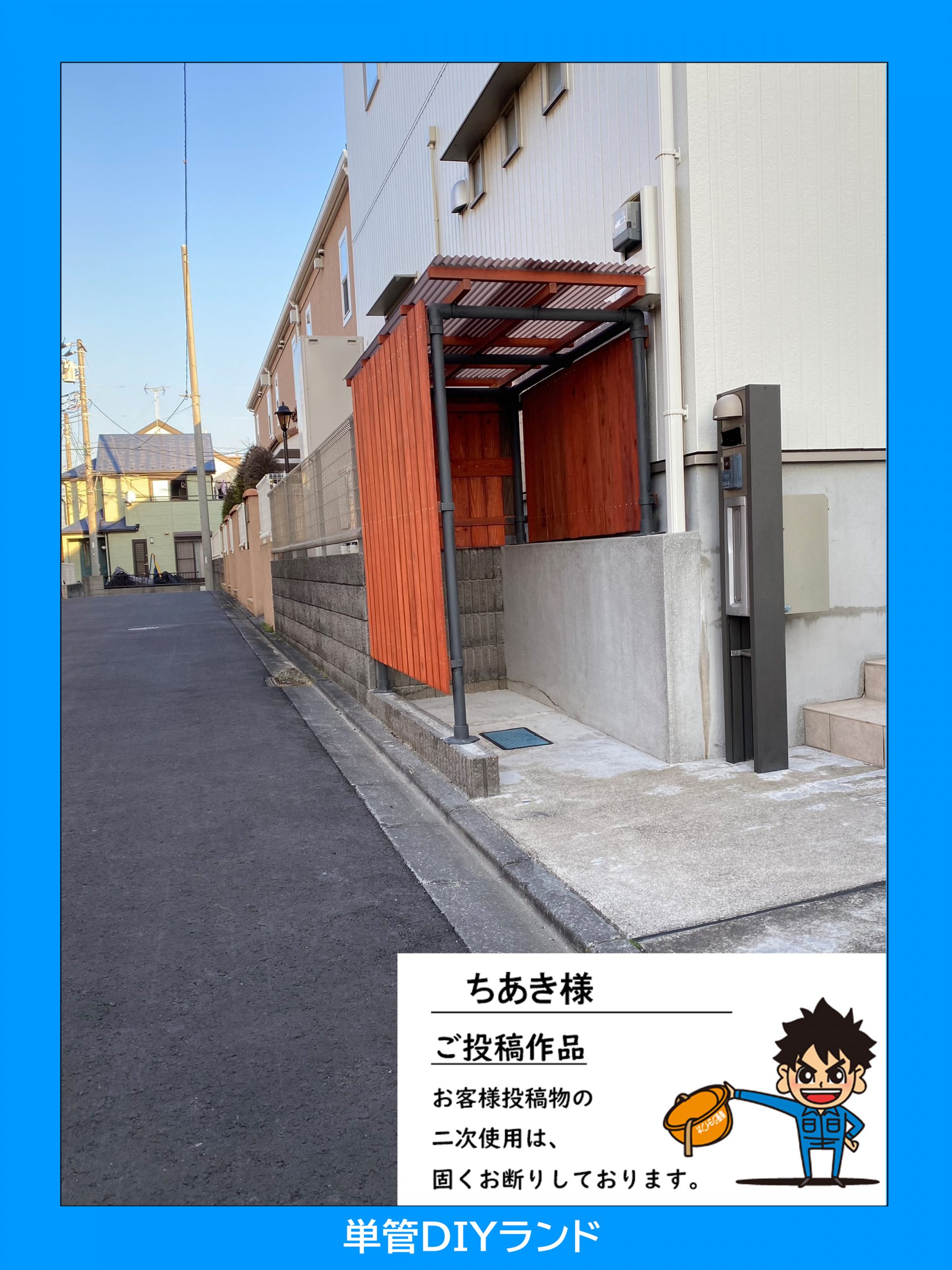

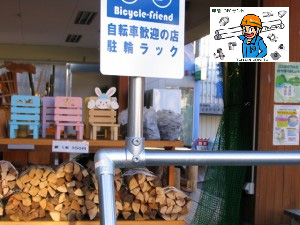

- サイクルポート
- サイクルポート2
- サイクルポート3

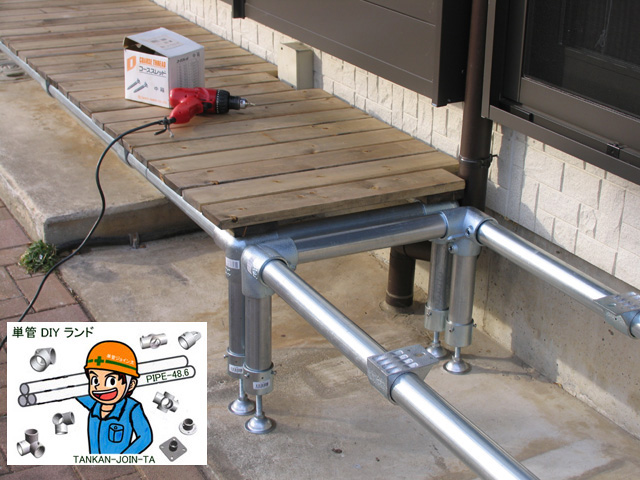

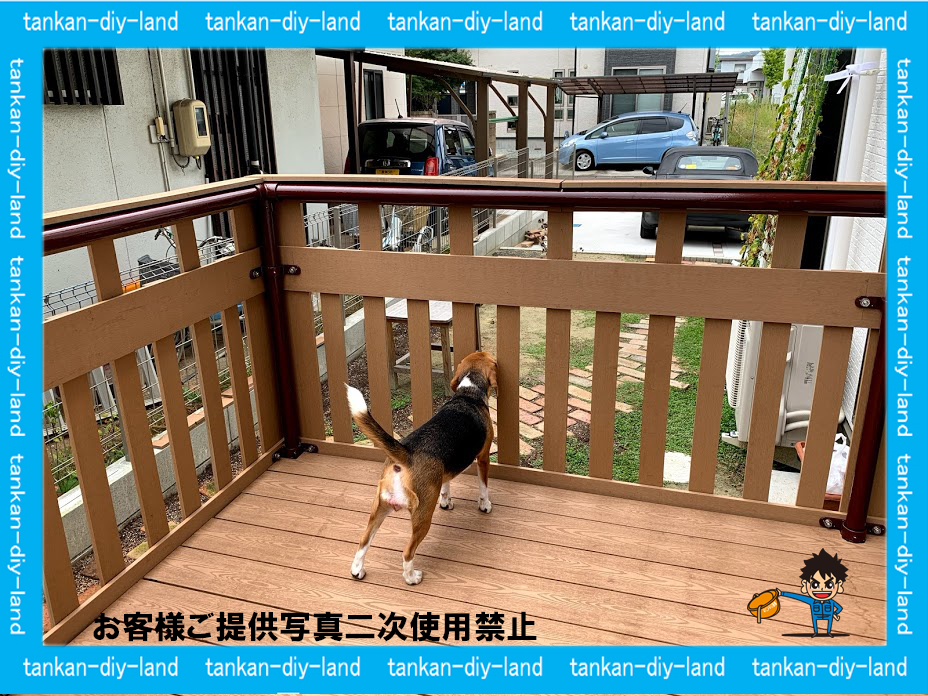

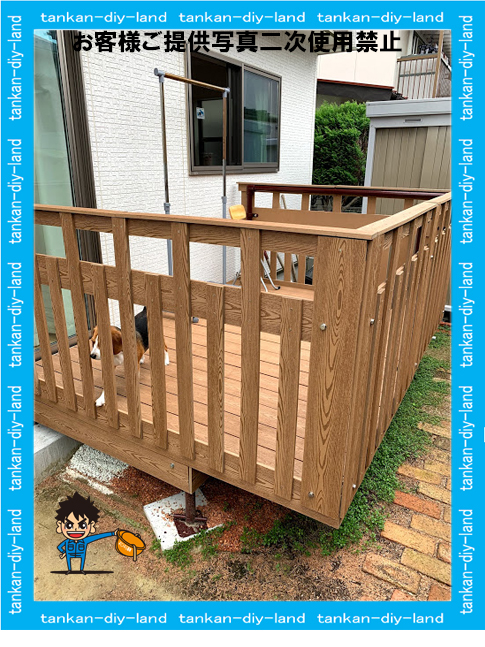

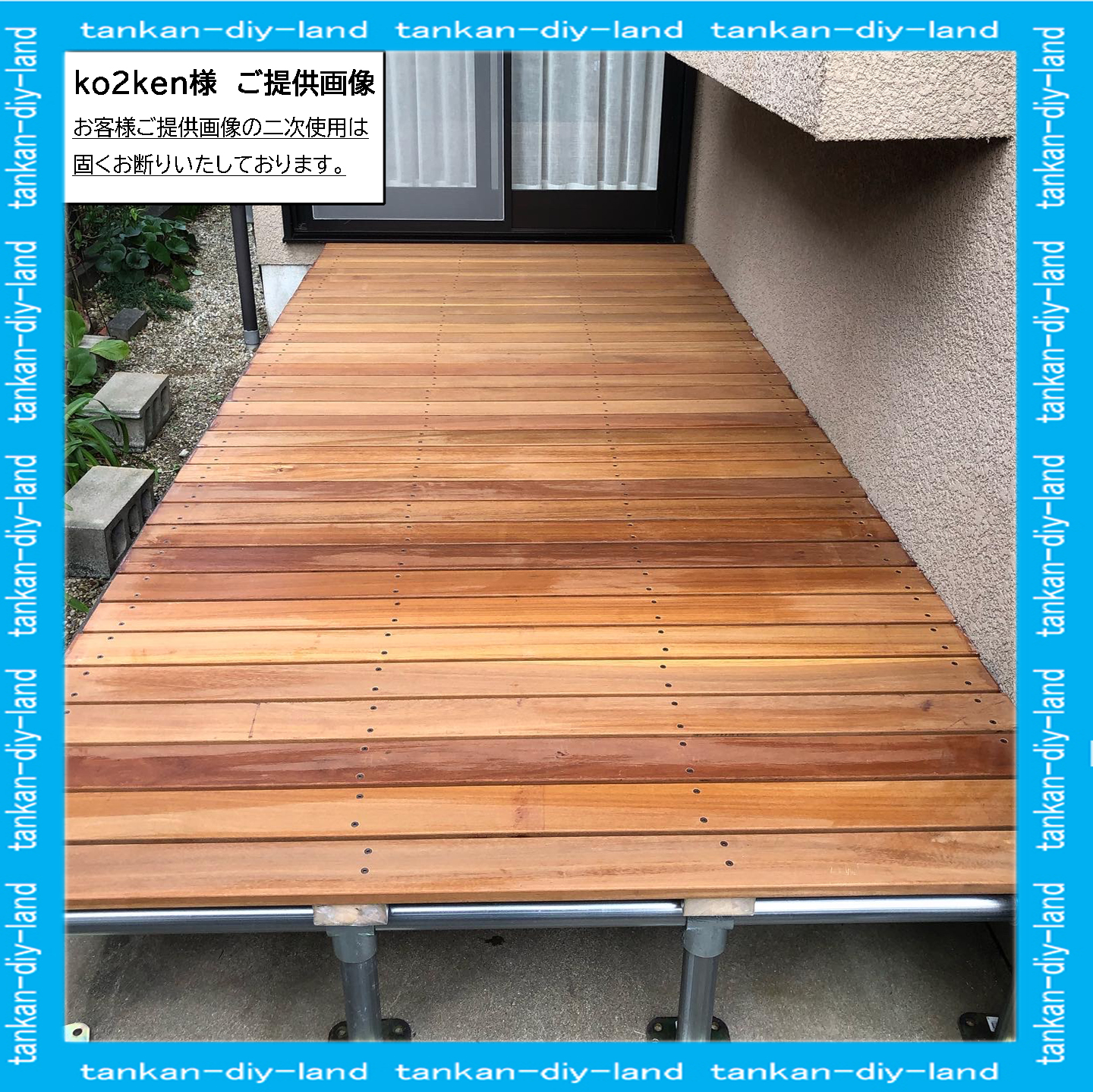

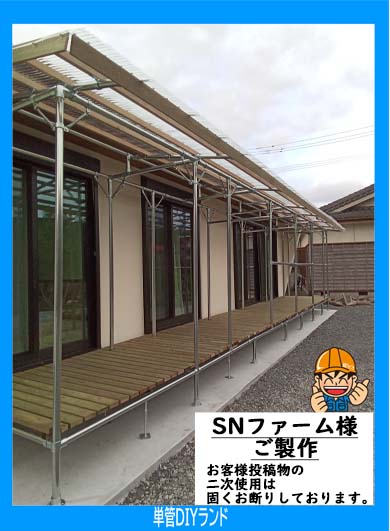

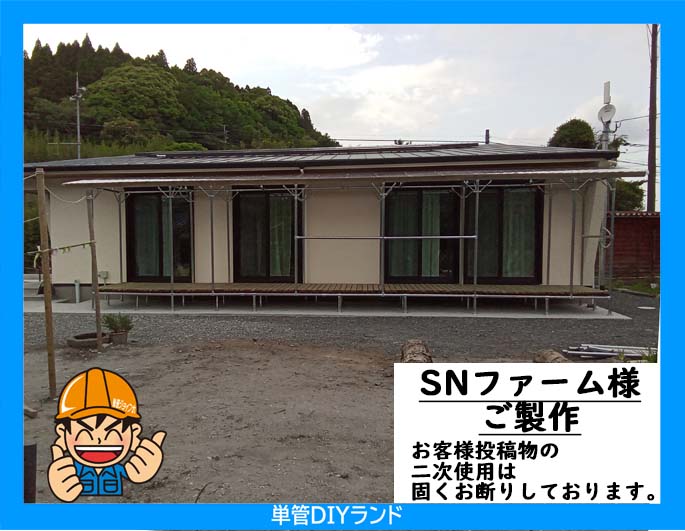

- ウッドデッキ1
- ウッドデッキ2
- ウッドデッキ3

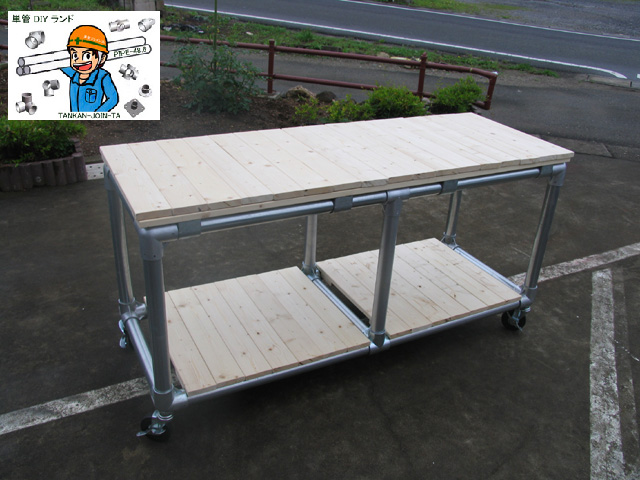

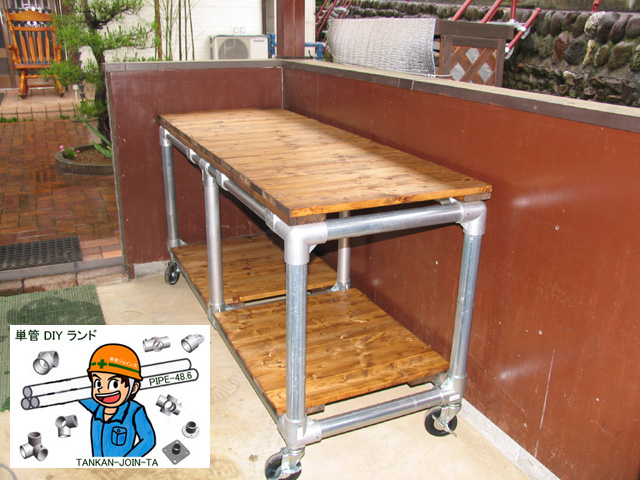

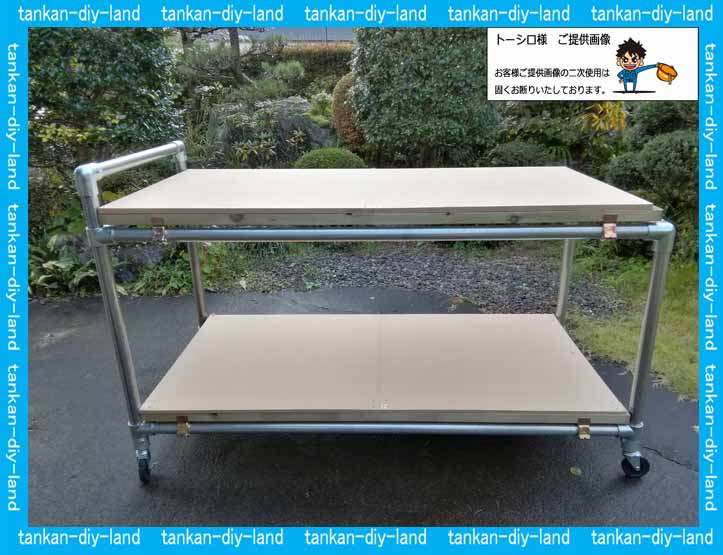

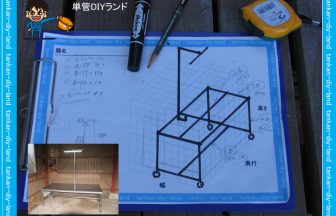

- 多目的移動机

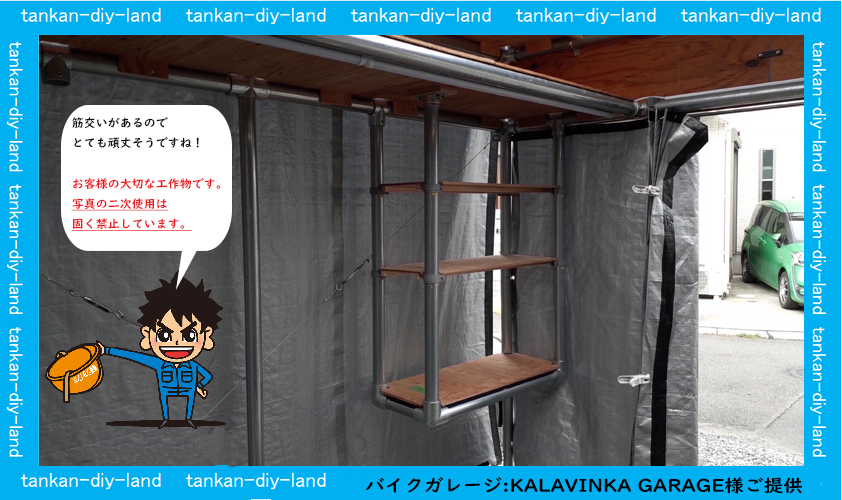

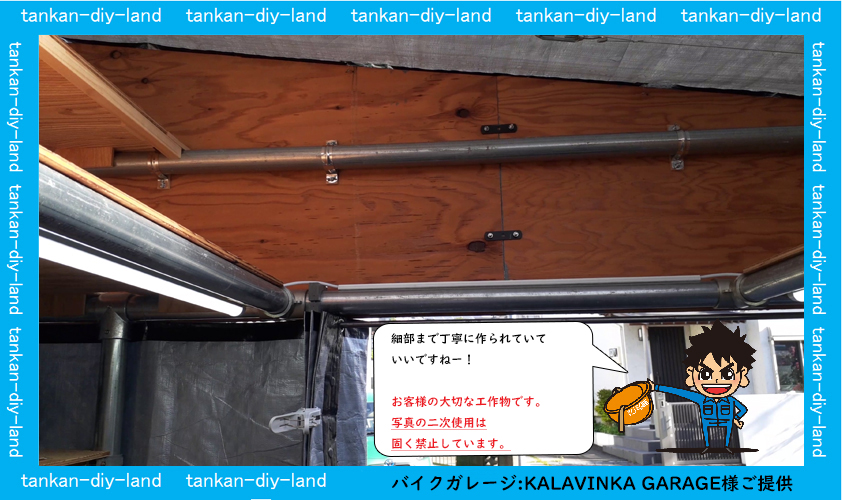

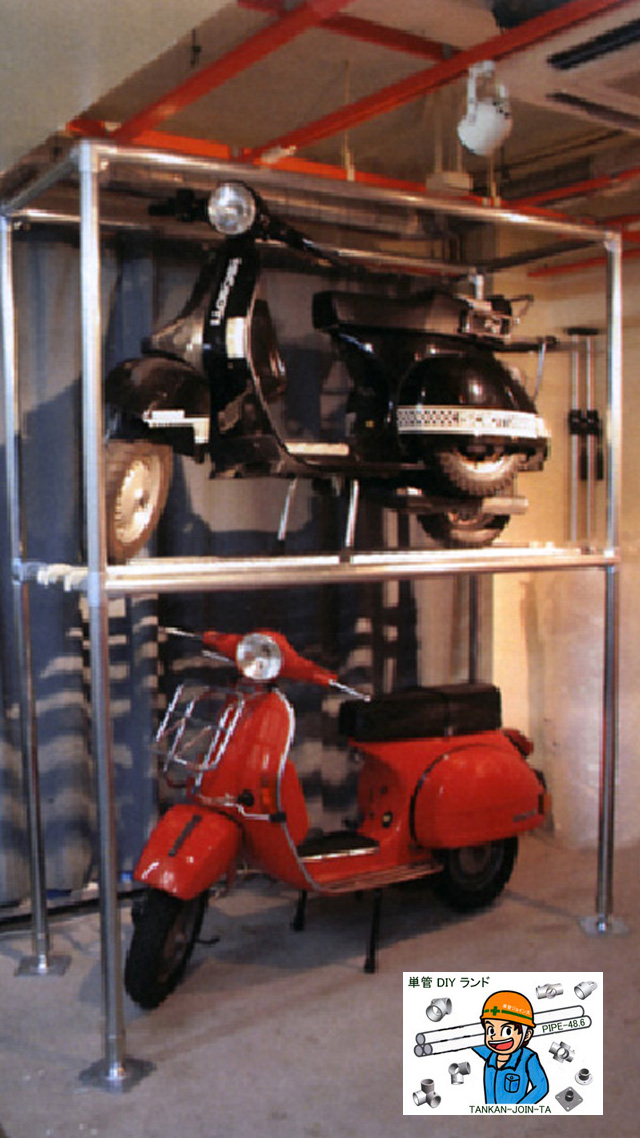

- KALAVINKA GARAGE様 バイクガレージ③
- KALAVINKA GARAGE様 バイクガレージ②
- KALAVINKA GARAGE様 バイクガレージ①
- KOMA様作成 看板

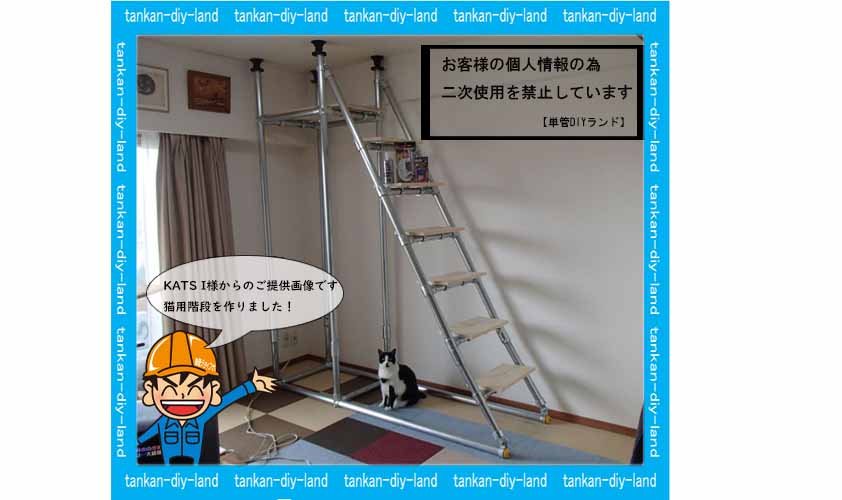

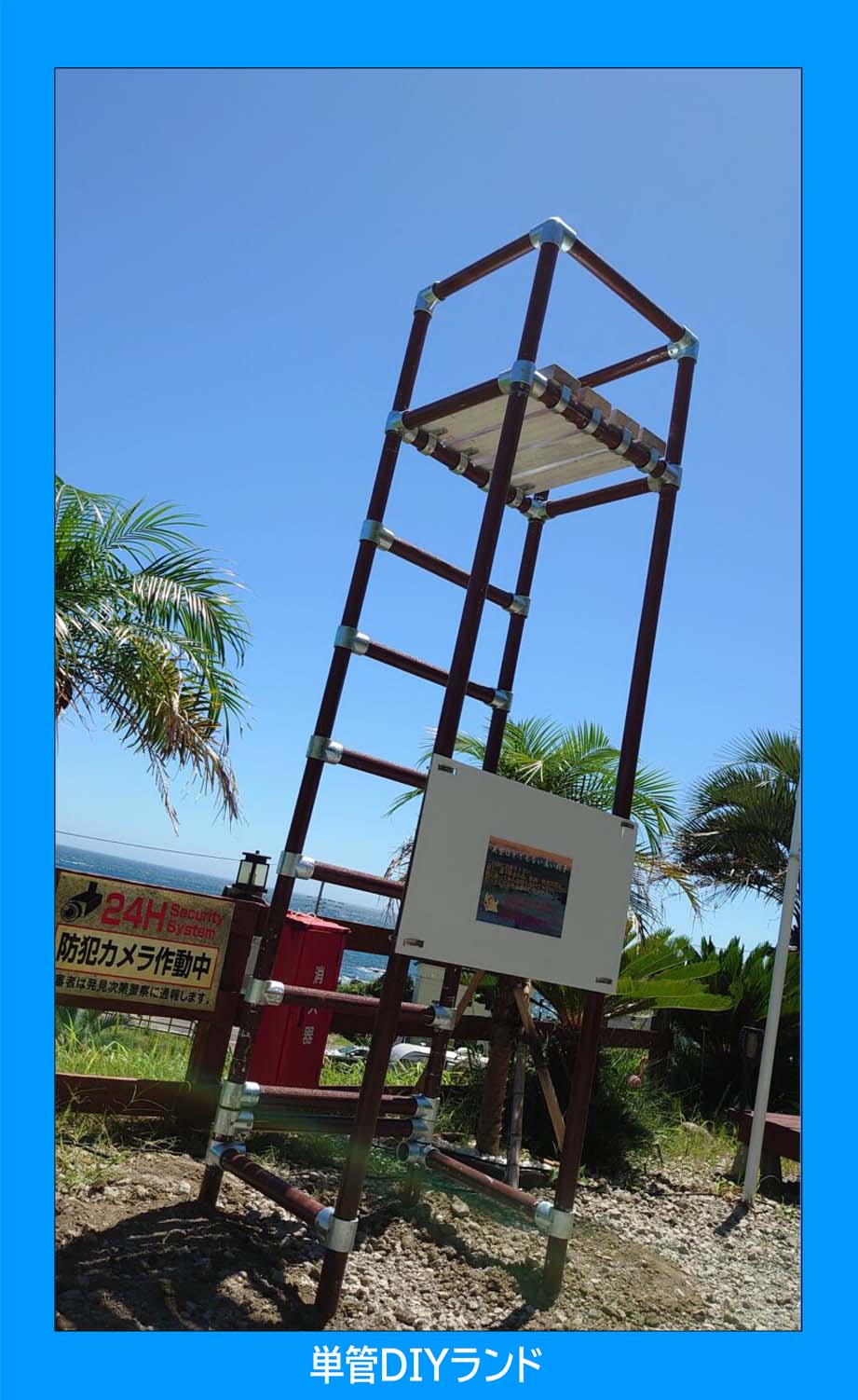

- KATS I様作成 キャットウォーク
- 瀧下様作成 フェンス③
- 瀧下様作成 フェンス②
- 瀧下様作成 フェンス①

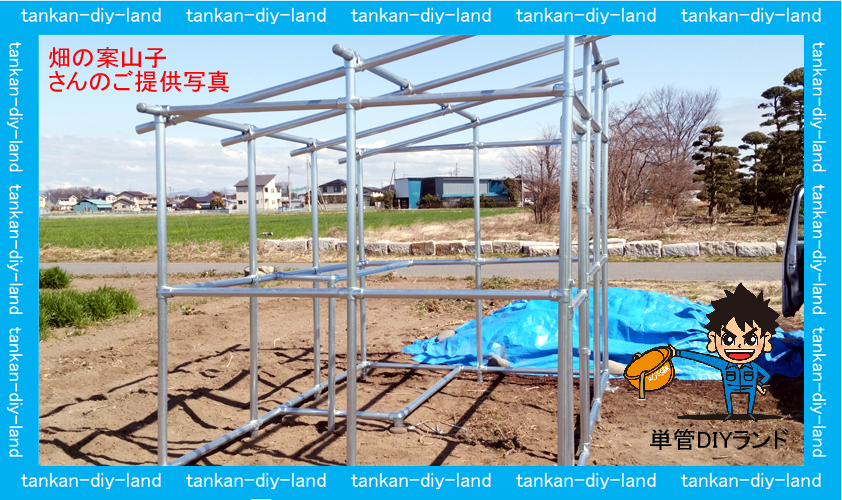

- 製作者:畑の案山子

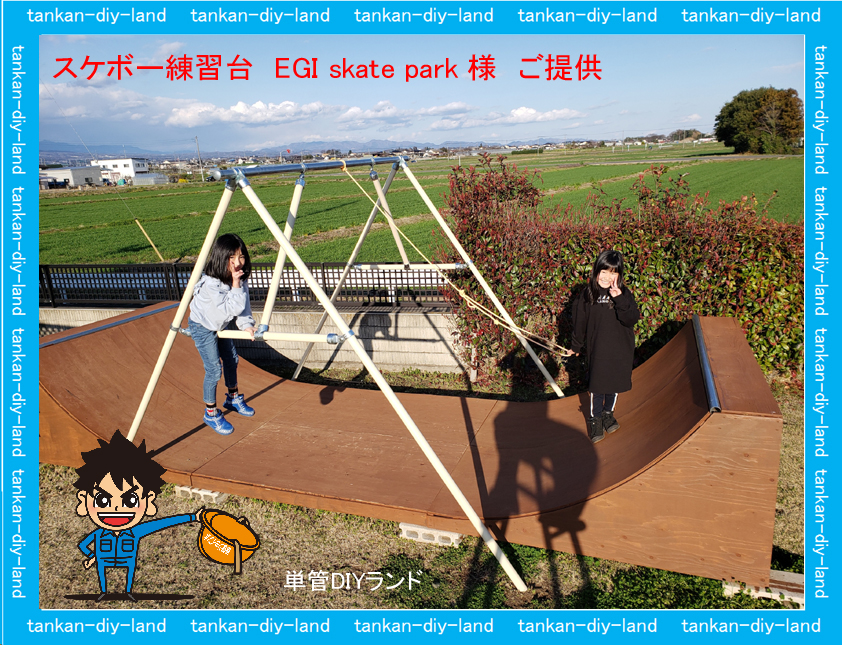

- 製作者:EGI skate park様
- 後輪自在単管台車
- 単管三輪台車
- 単管前輪自在単管台車

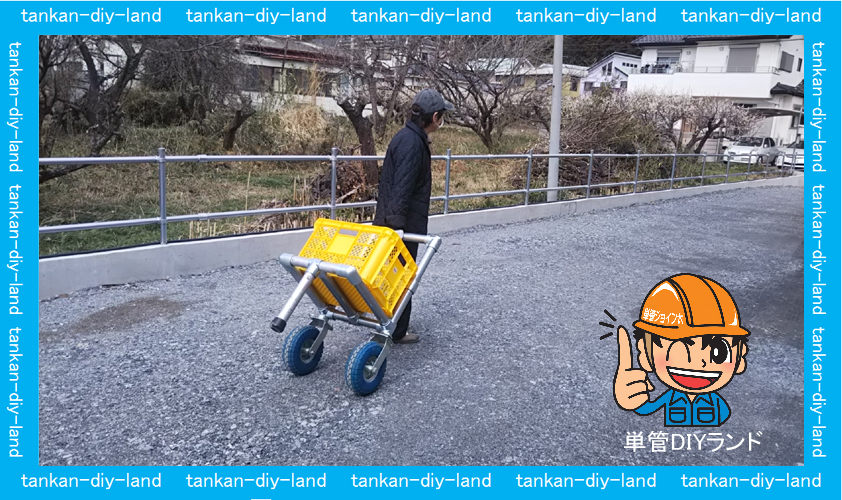

- 単管二輪台車

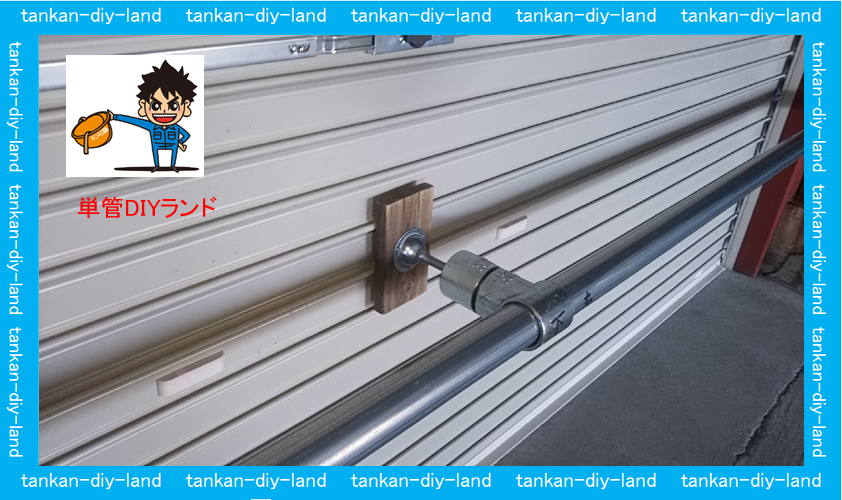

- シャッター強風対策
- シャッター強風対策
- シャッター強風対策
- シャッター強風対策

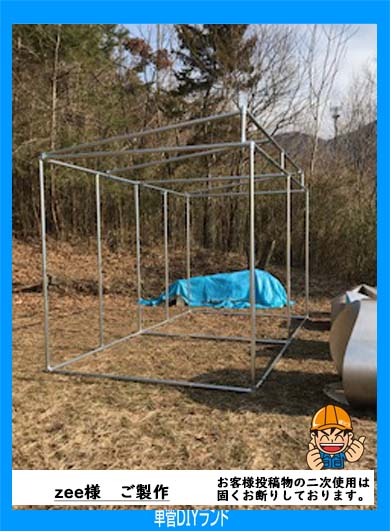

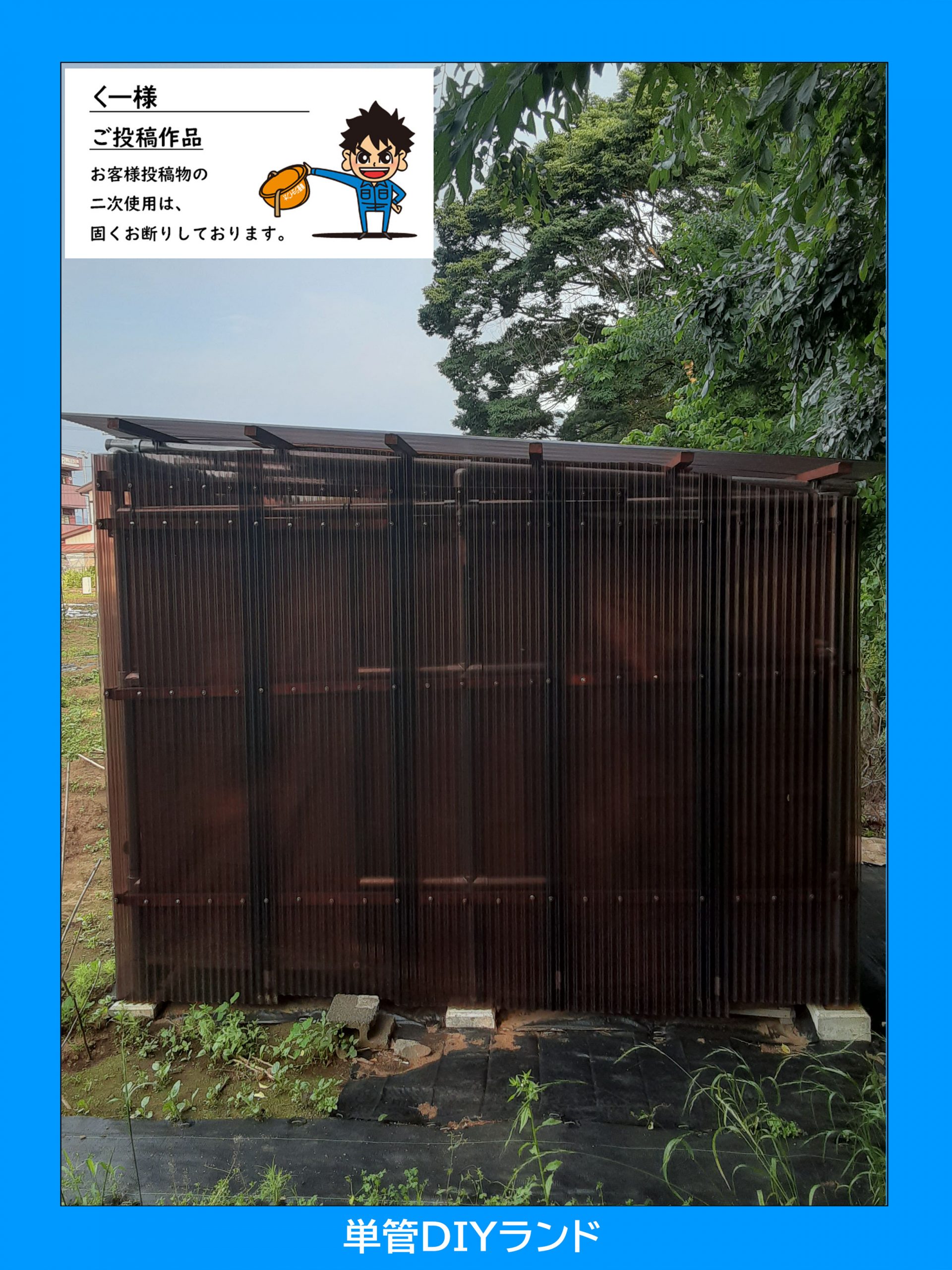

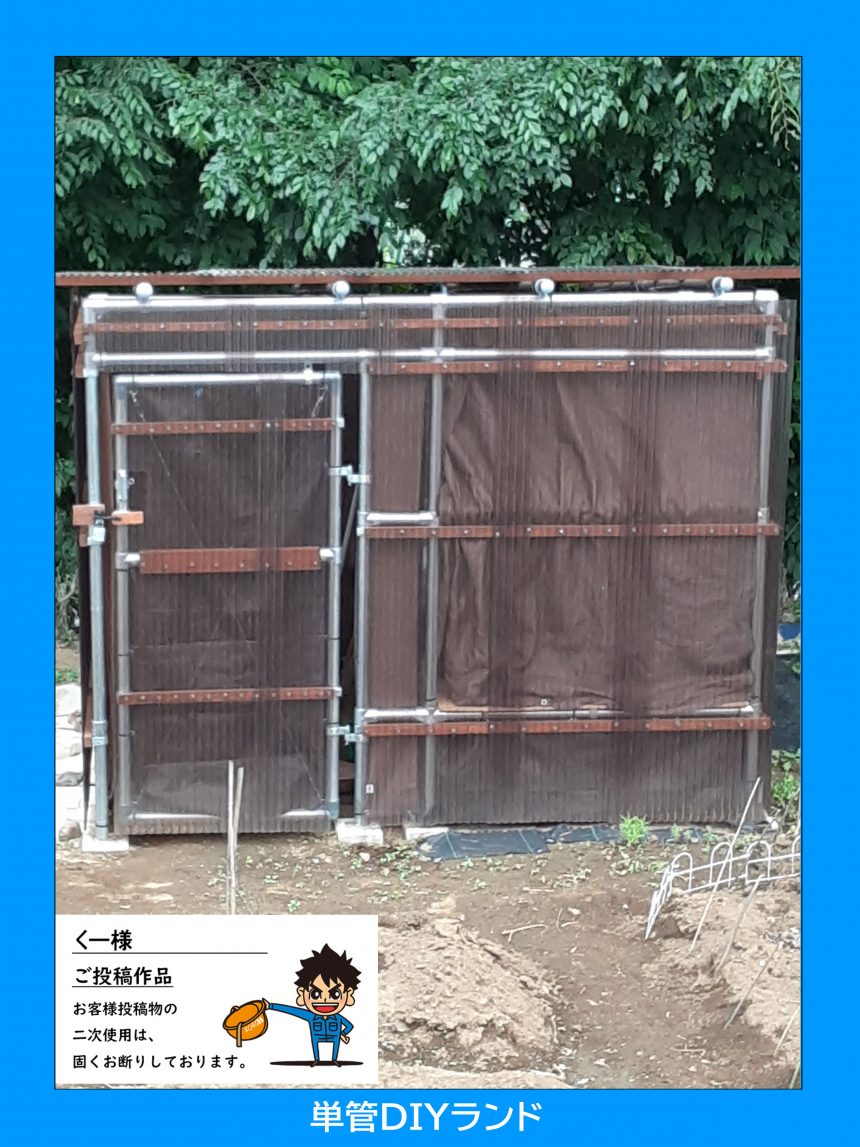

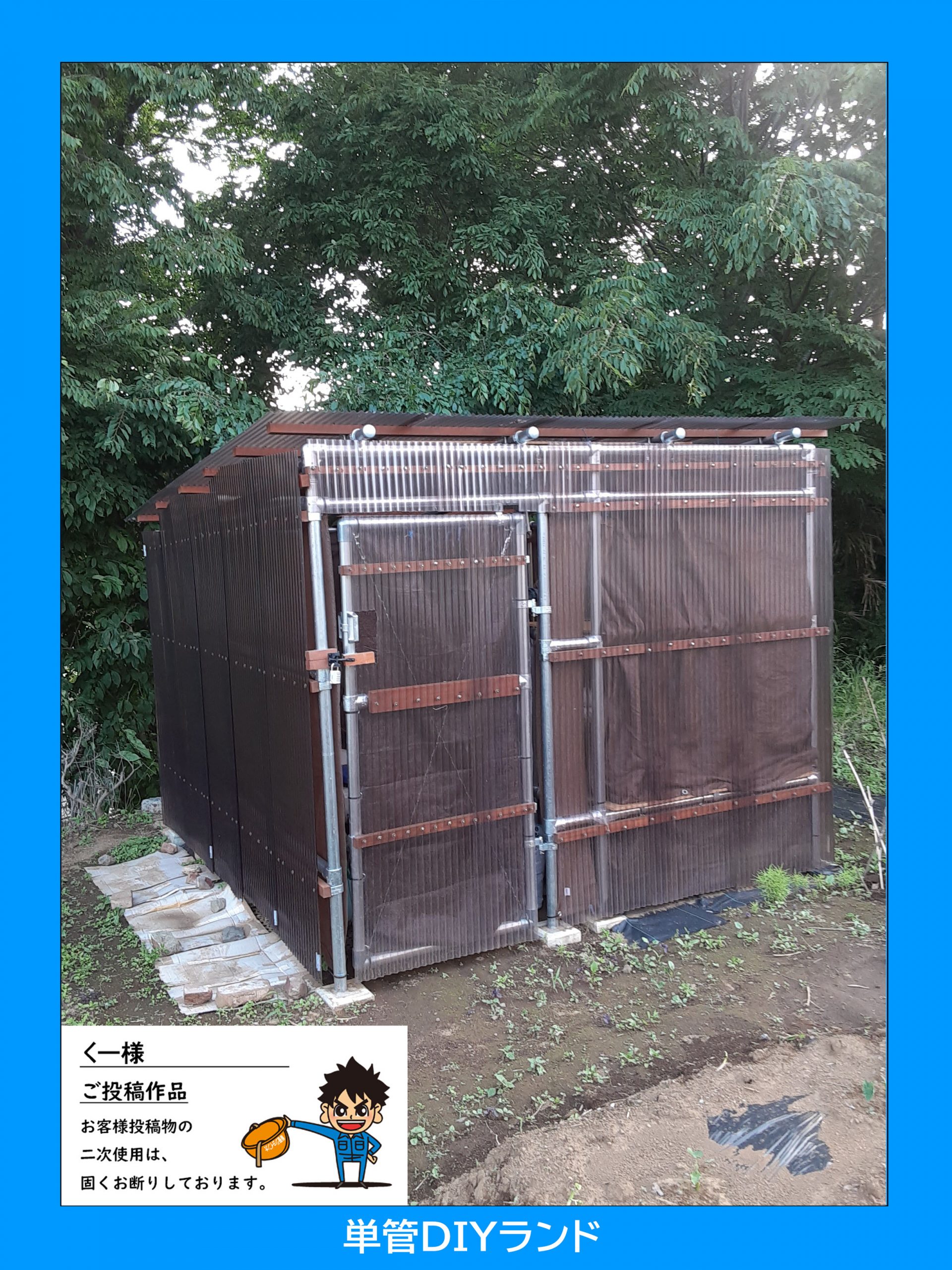

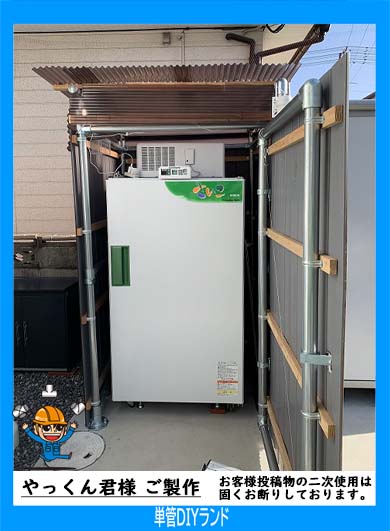

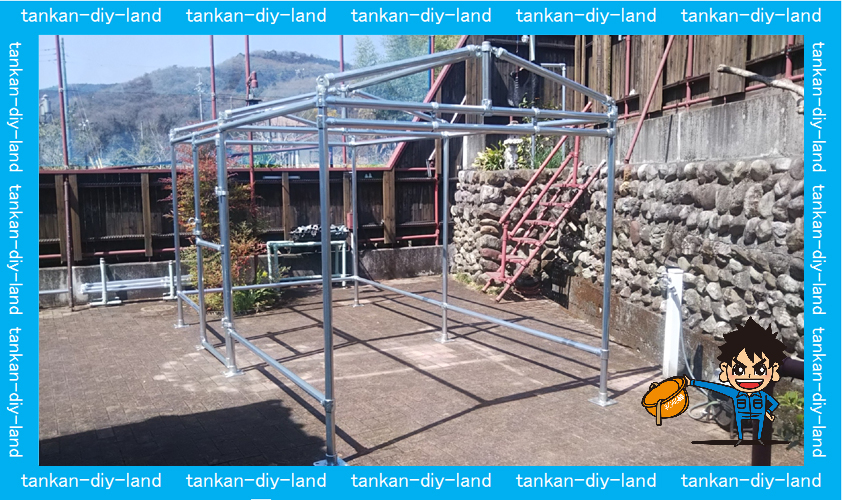

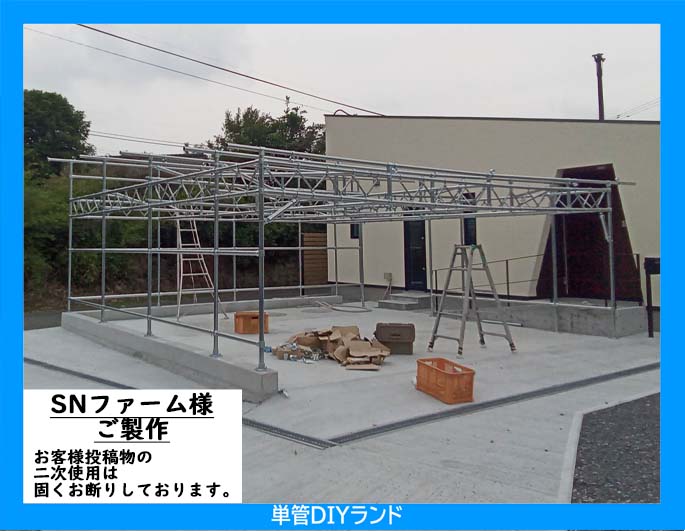

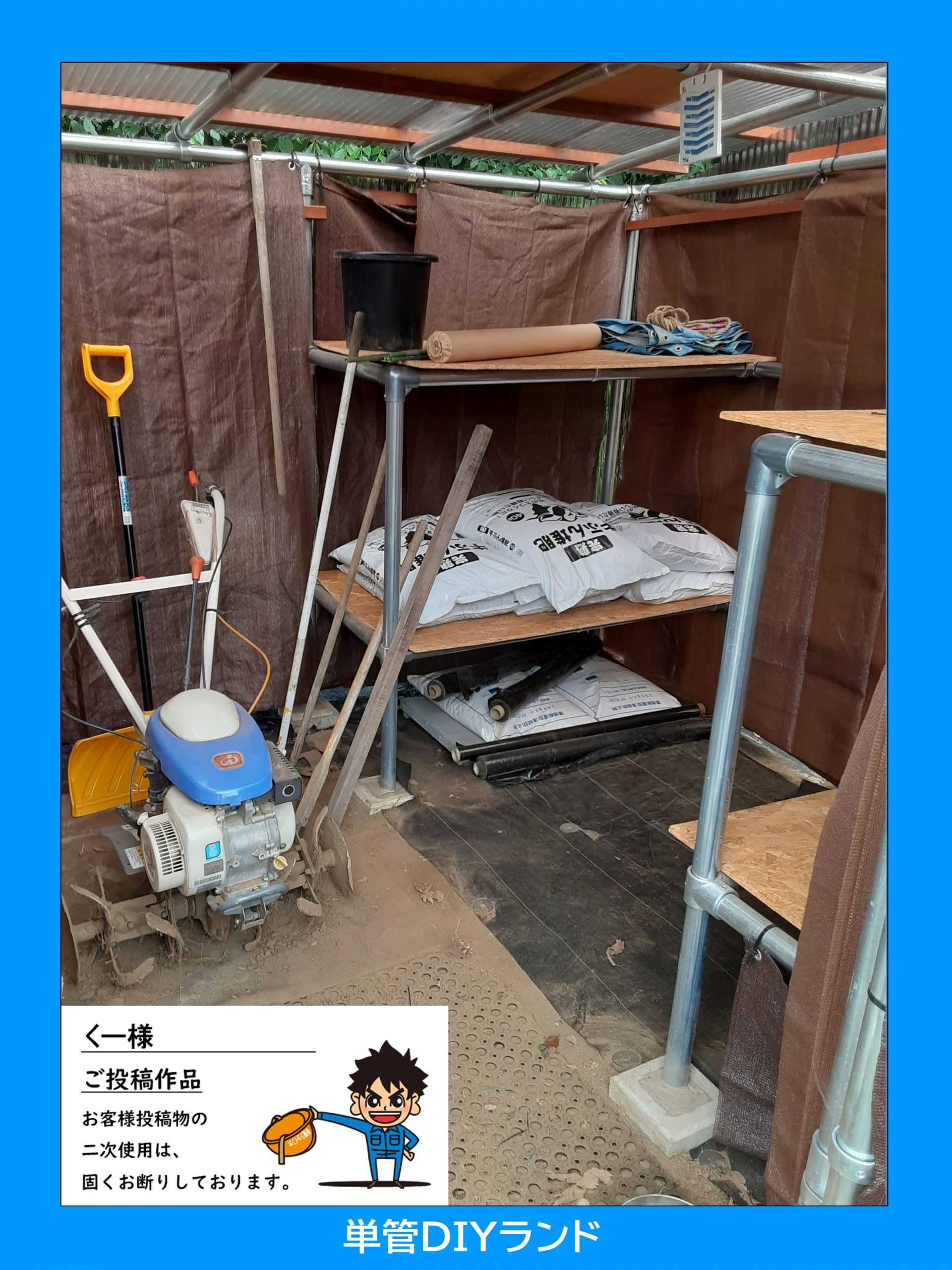

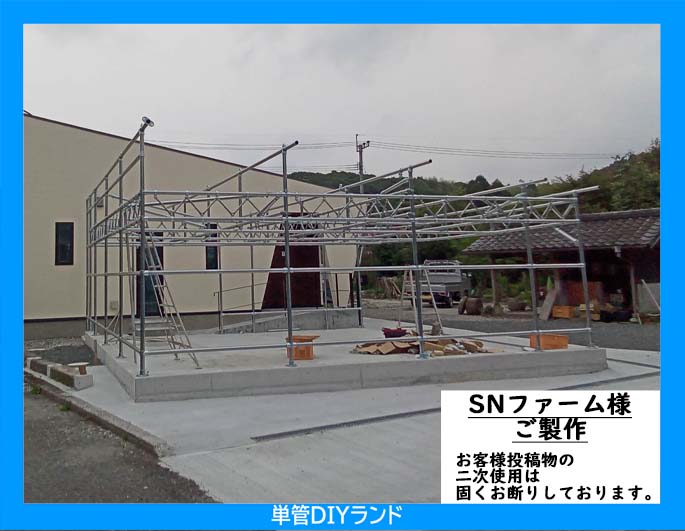

- 単管パイプ小屋
- 製作者:元気おじさん様
- 製作者:元気おじさん様

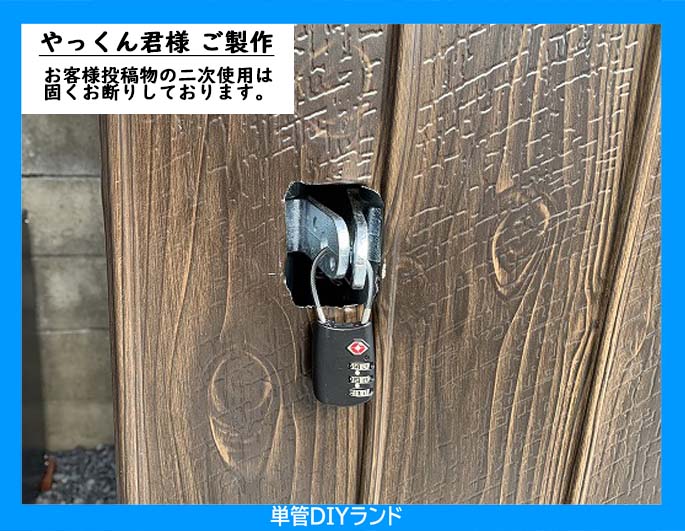

- トビラ門艦錠
- テントタイプ小屋

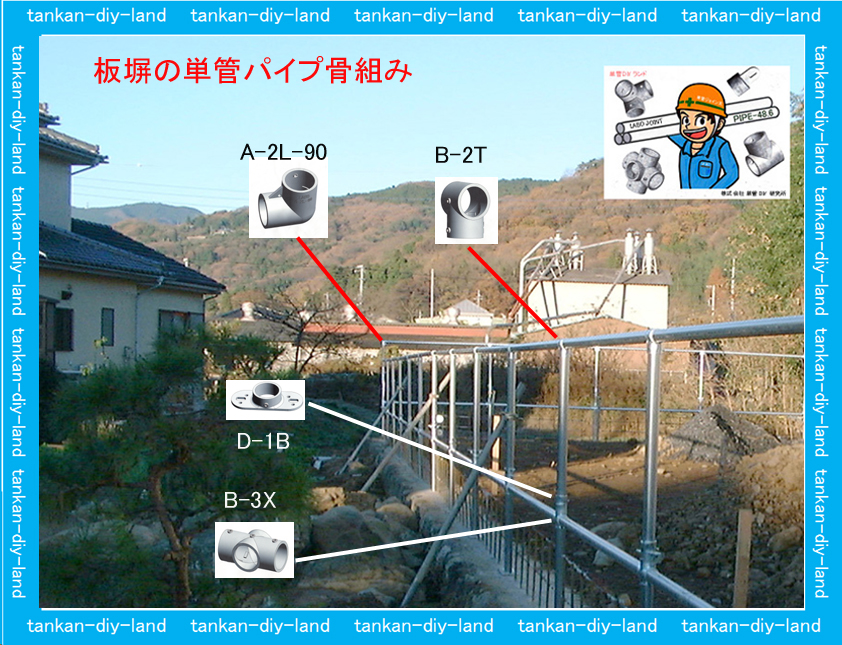

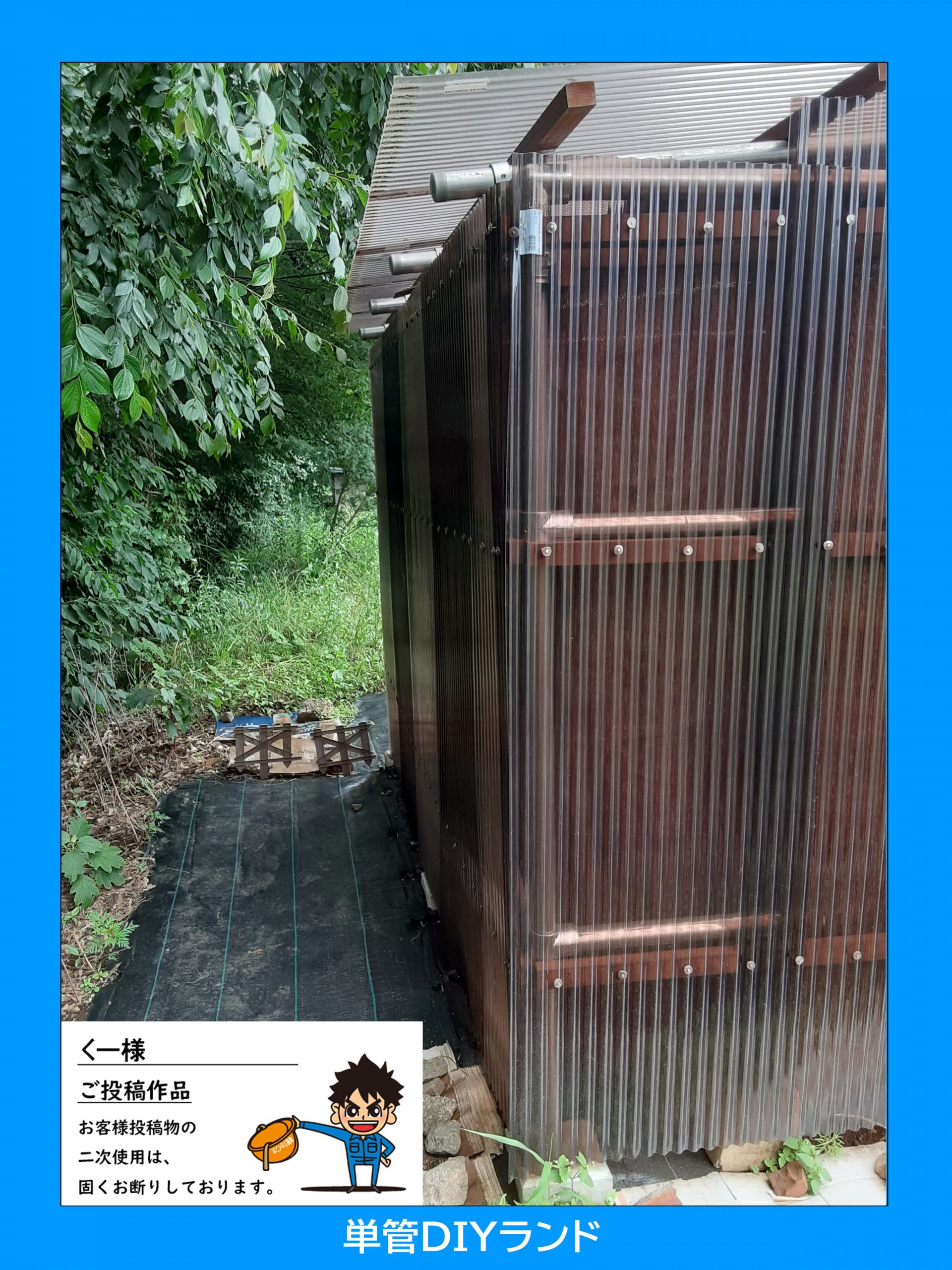

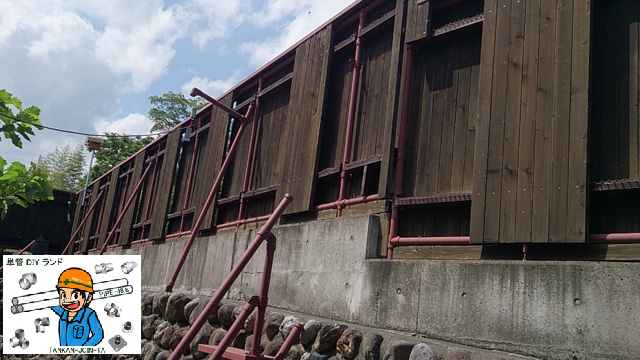

- 板塀の単管パイプ骨組み
- 畝台車(ノーパンクタイヤ使用)
- LEDスポットライトの支柱
- 看板、照明、防犯カメラの支柱

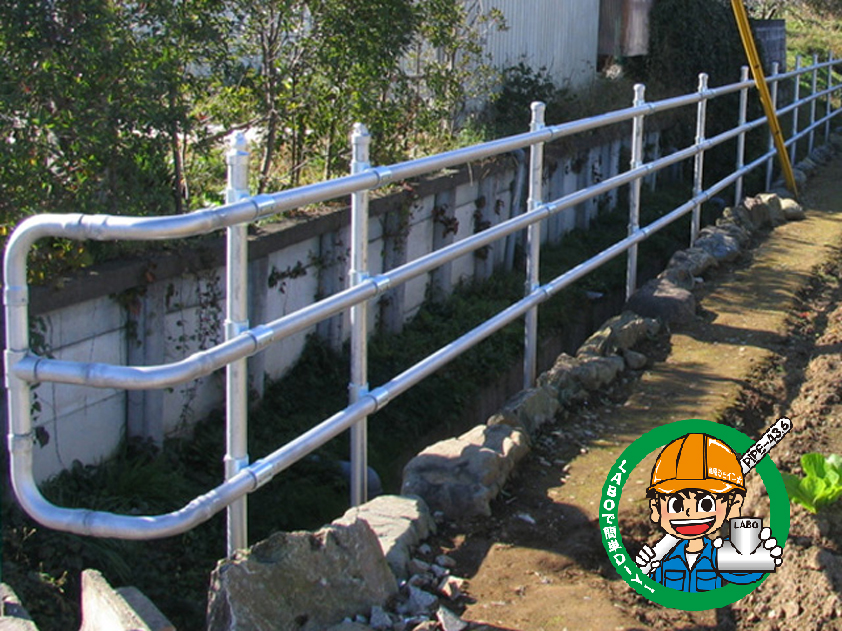

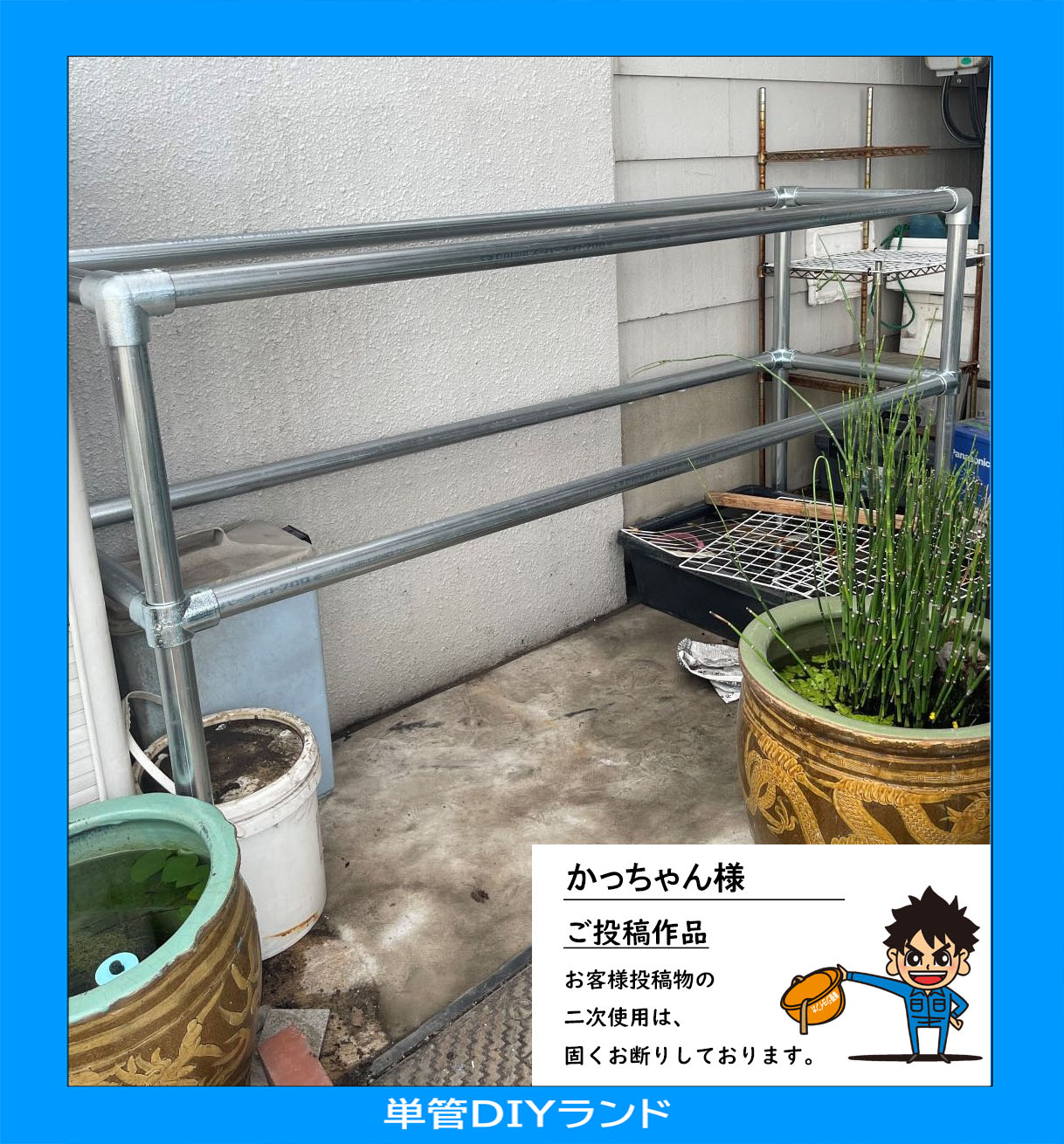

- 単管パイプ柵
- 単管パイプ柵
- 全面が低い取り出し易い棚

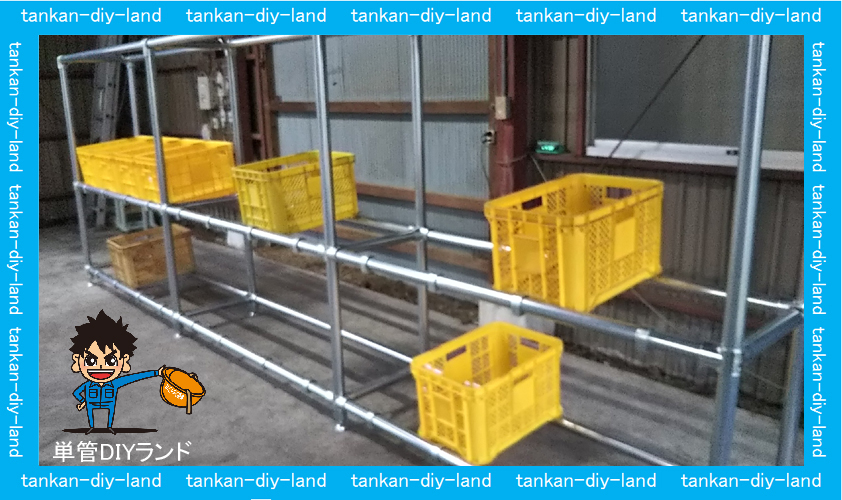

- 棚板なしのコンテナ棚
- 野菜コンテナ棚
- トラック荷台に合わせた台車3

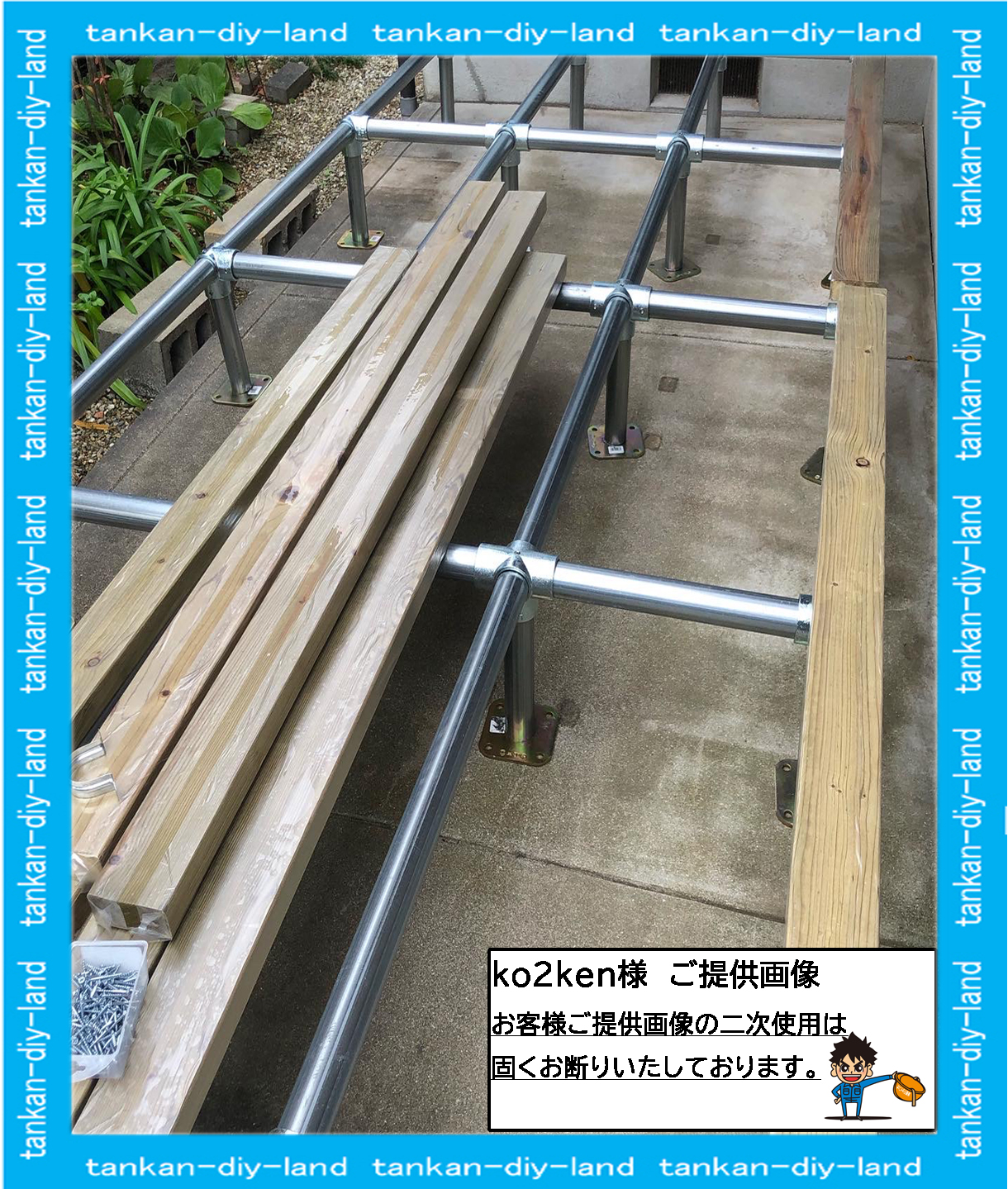

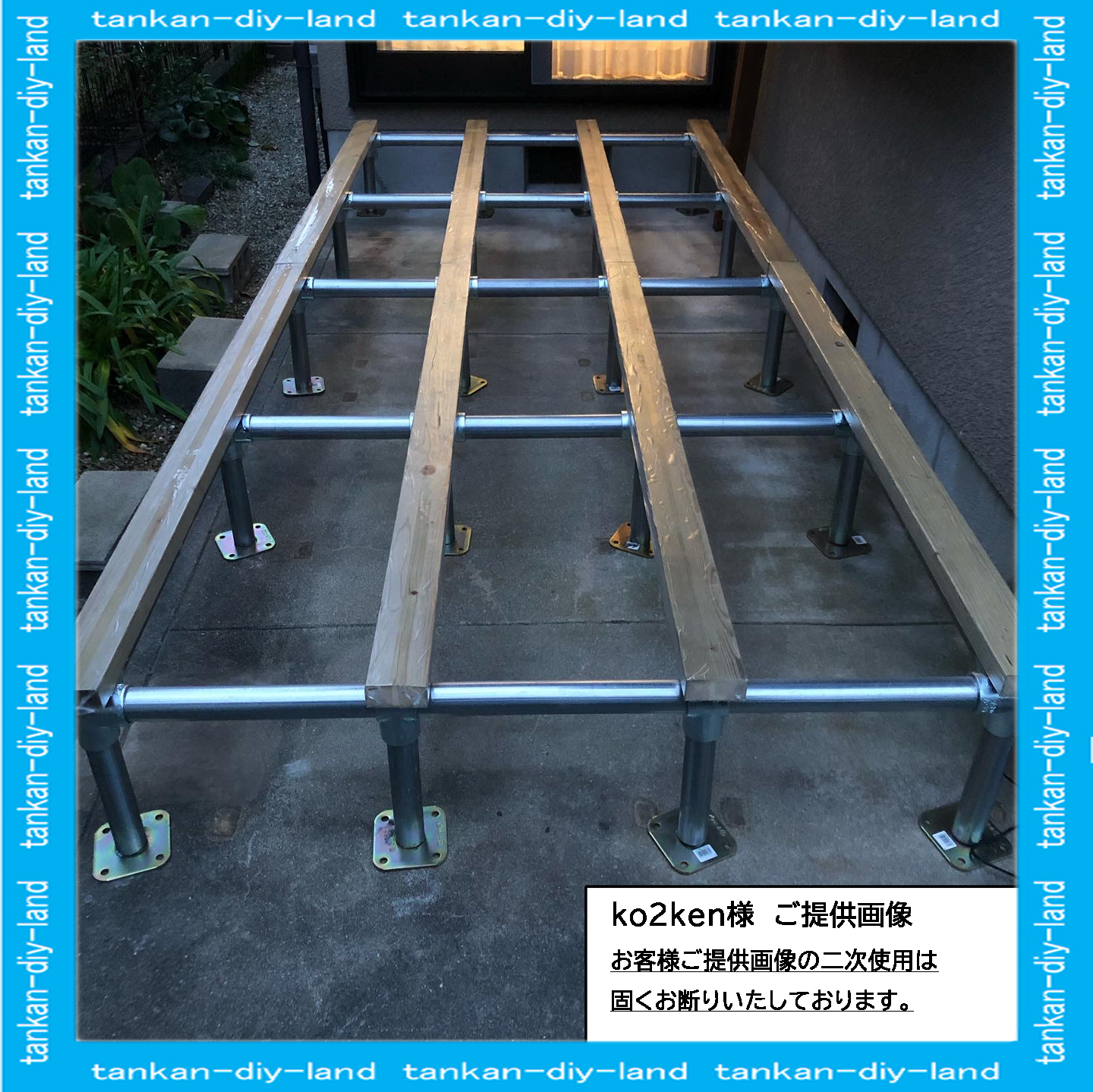

- 単管デッキ

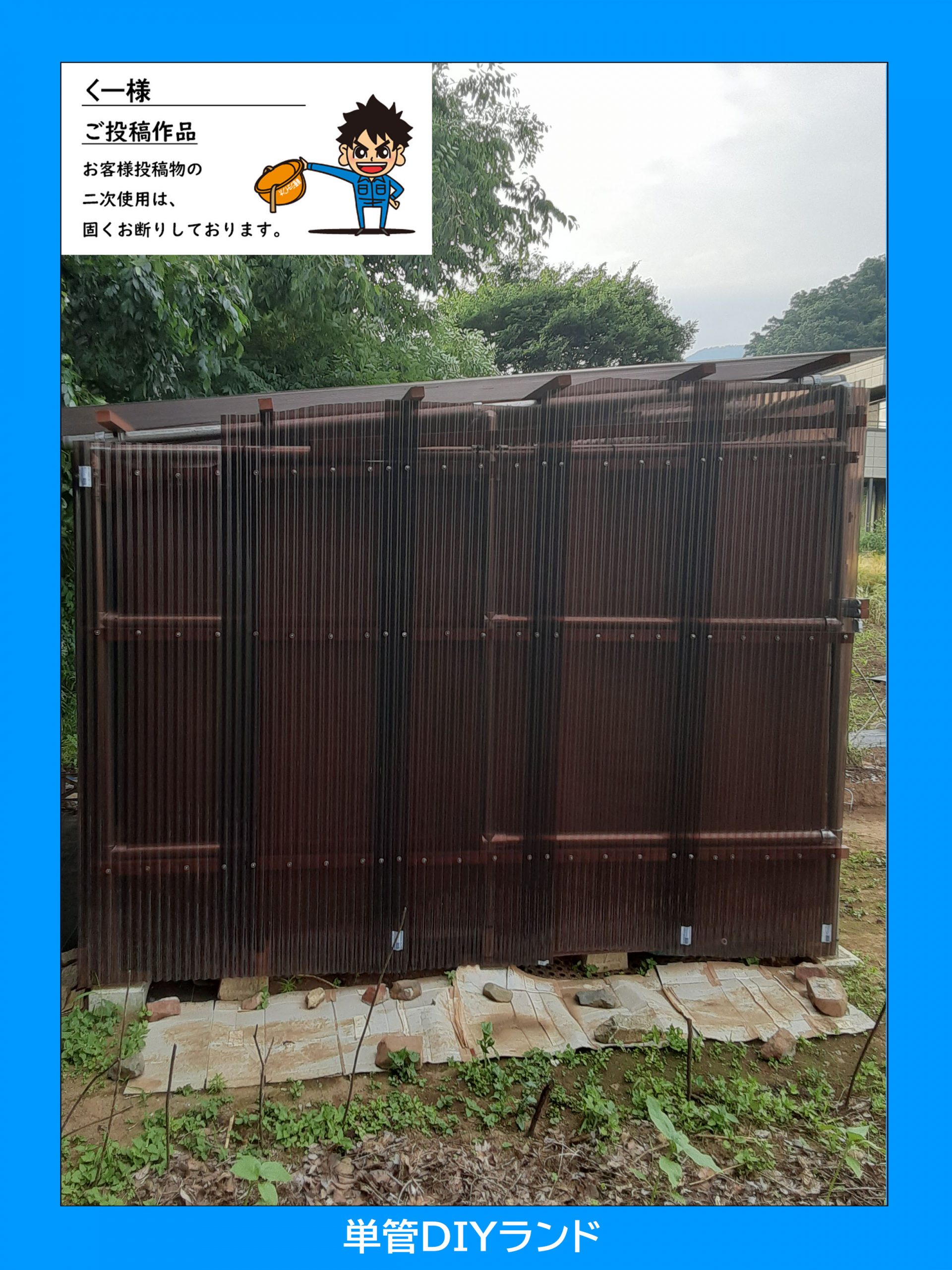

- 単管パイプ小屋

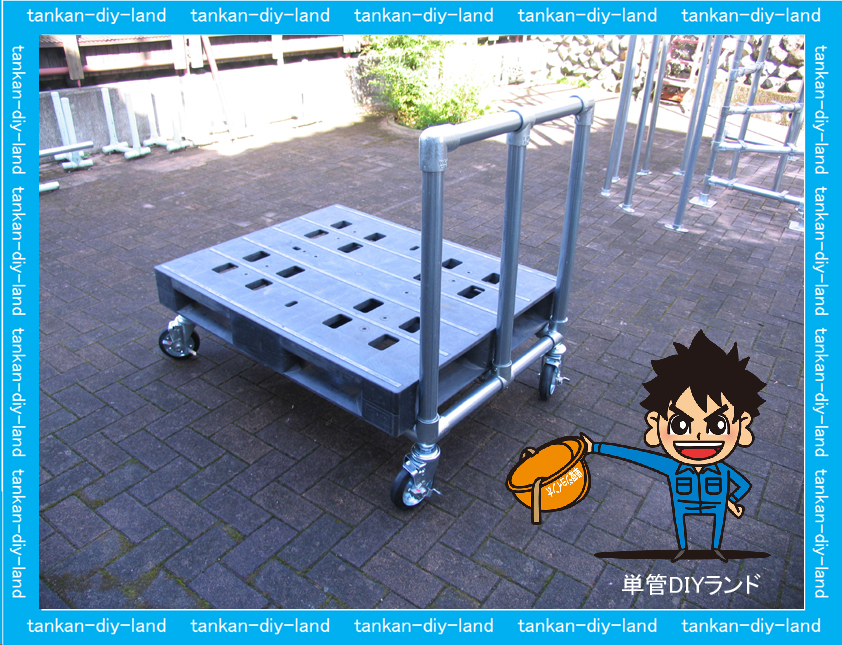

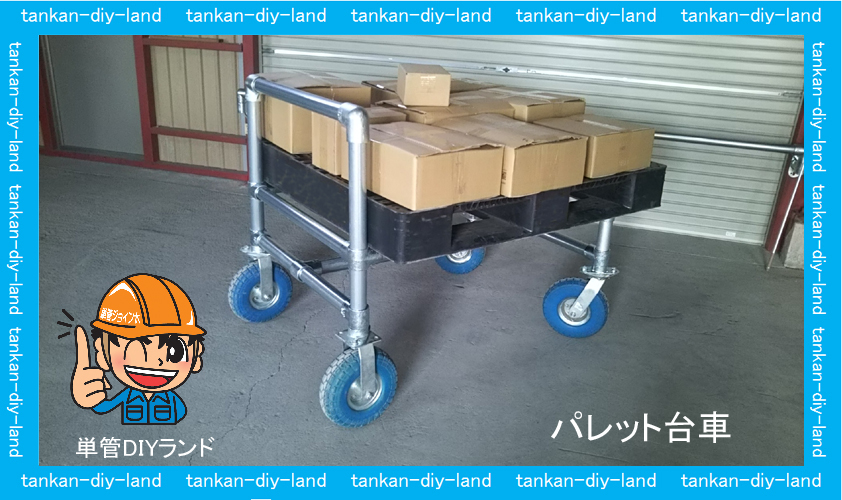

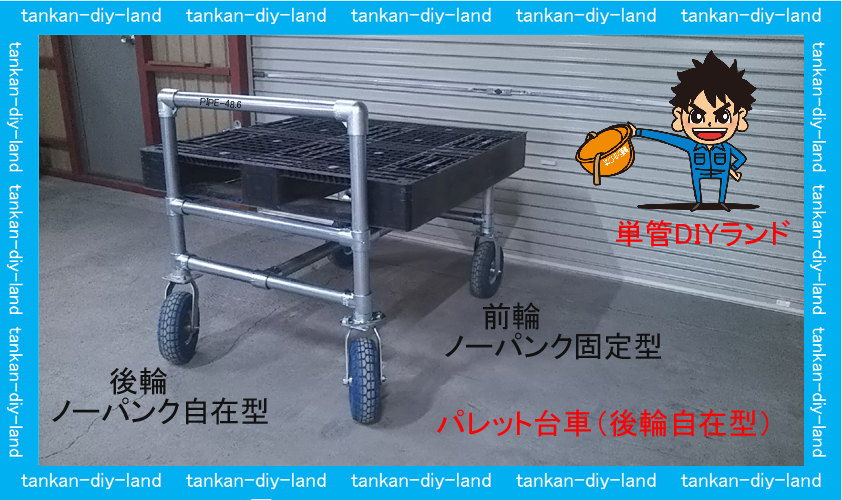

- パレット台車は言荷重640K
- 腰に優しい高台車
- 腰に優しい高台車
- 製作者:mituzo様
- 製作者:mituzo様

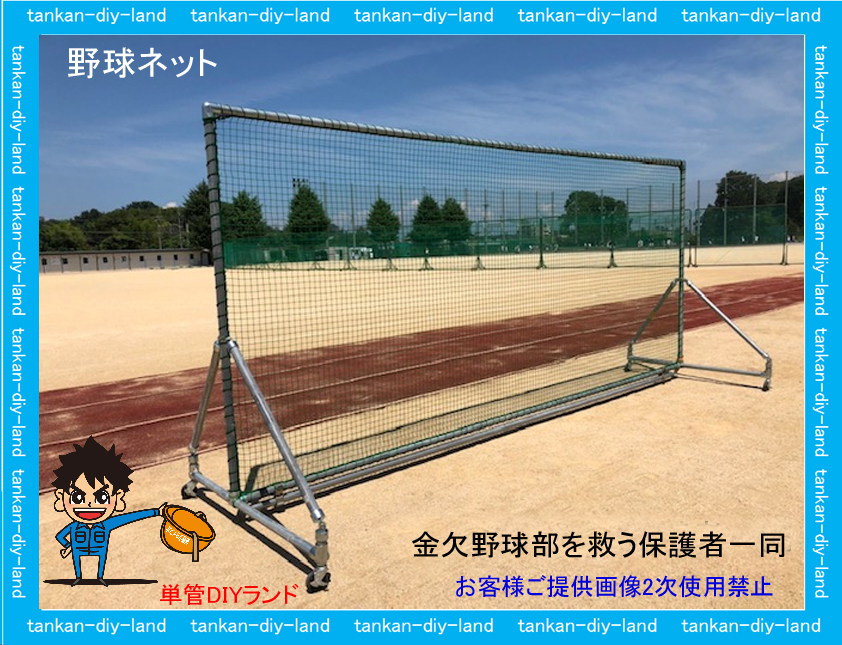

- 製作者:金欠野球部を救う保護者一同様
- 製作者:金欠野球部を救う保護者一同様

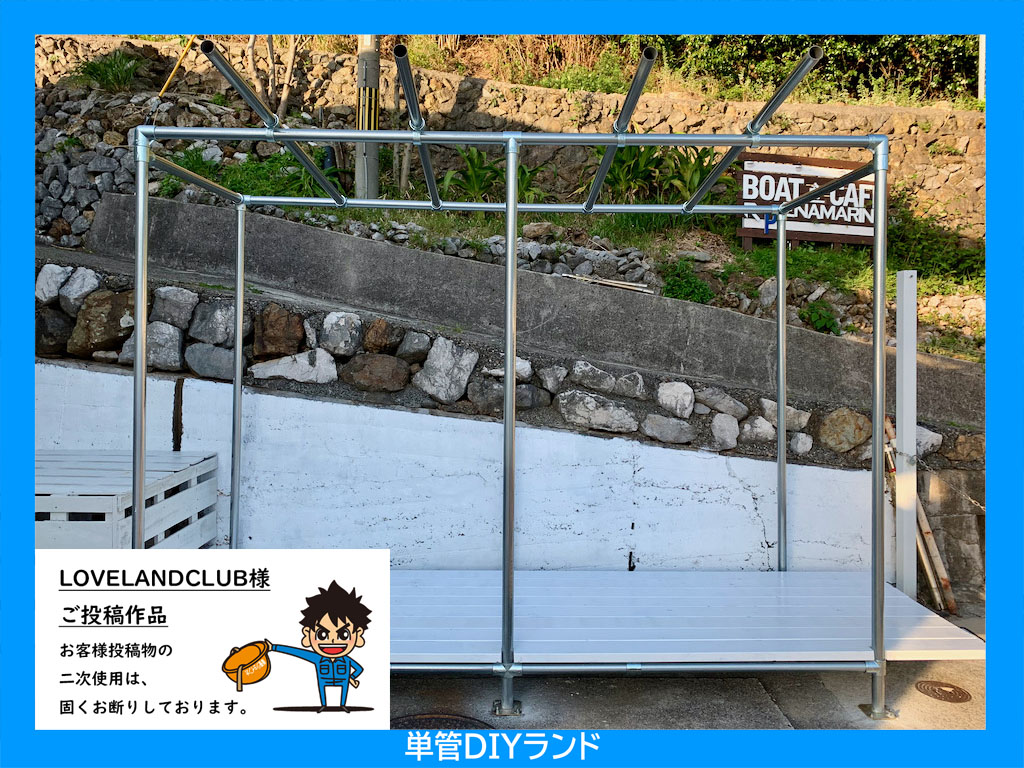

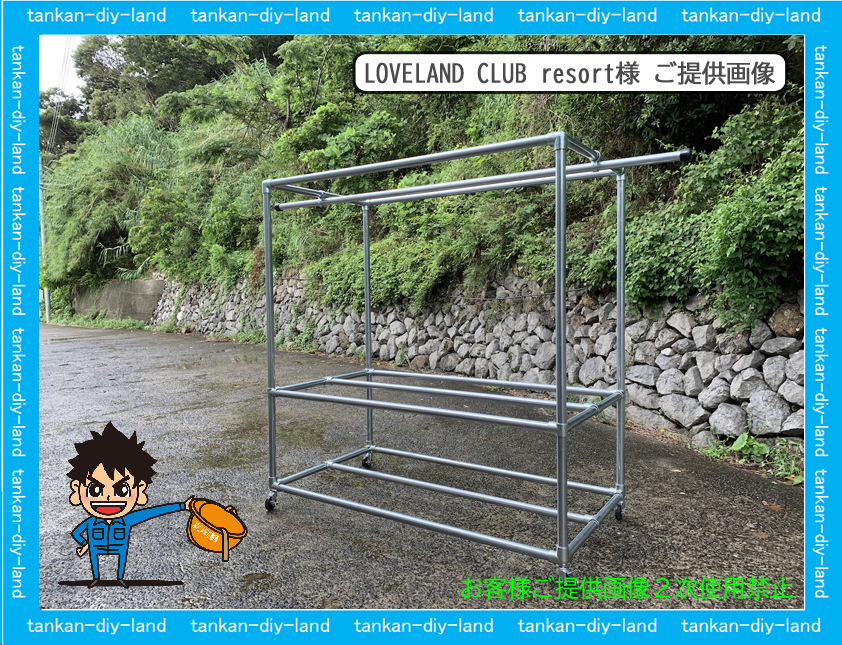

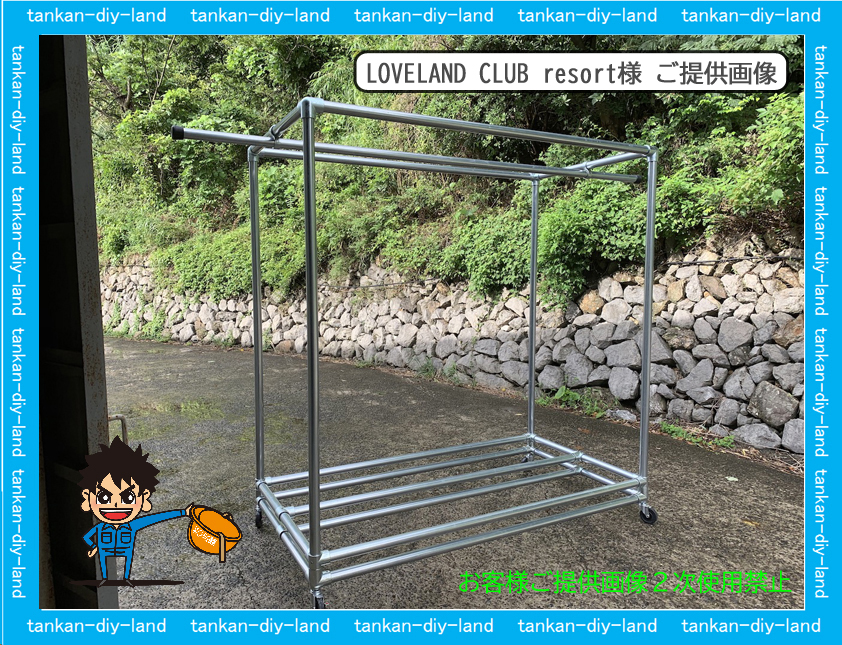

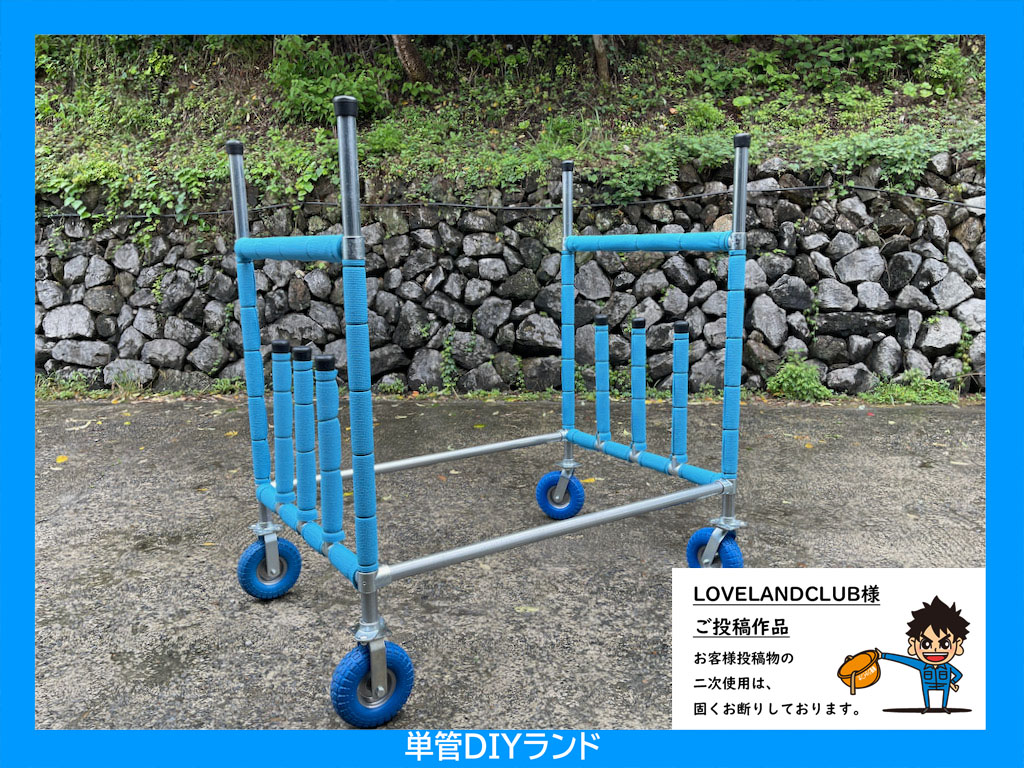

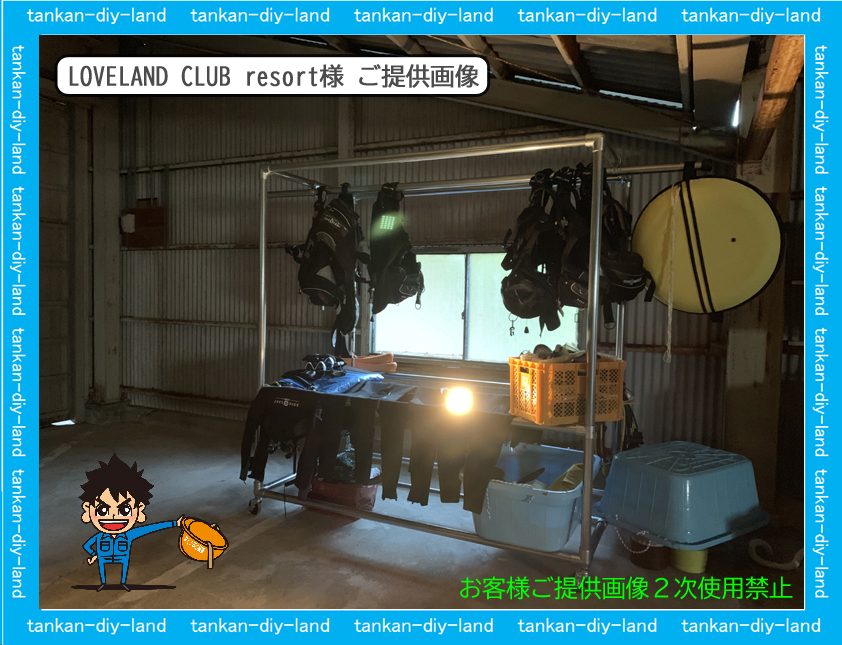

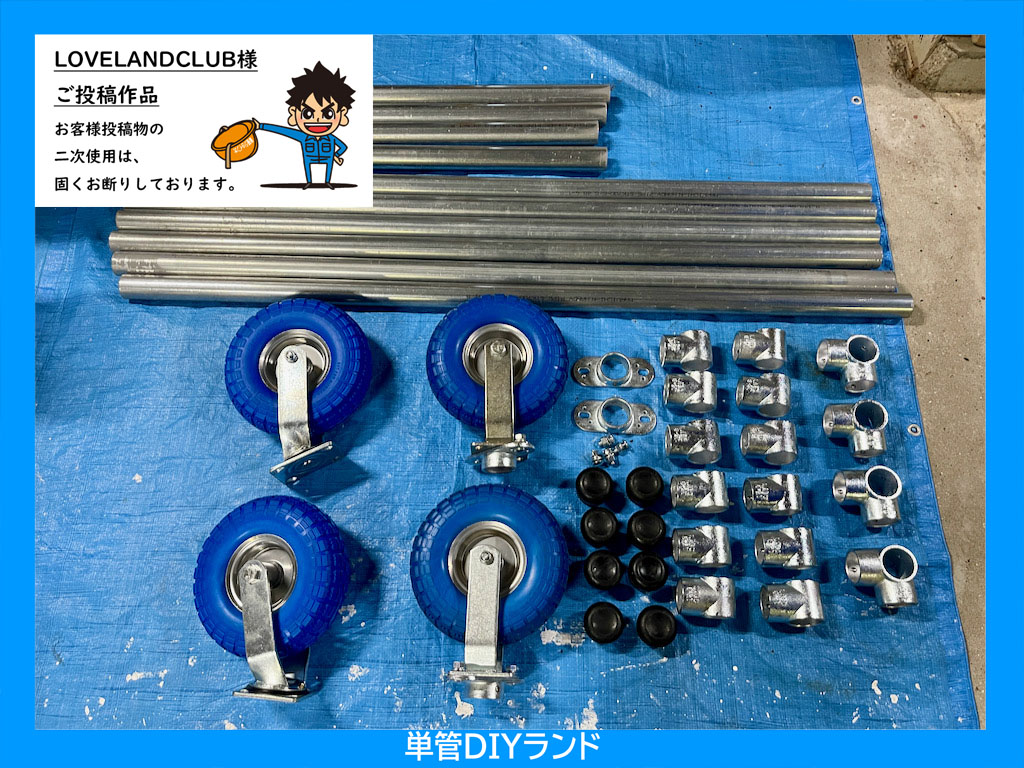

- 製作者:LOVELAND CLUB resort様<移動式ダイビング器材干し場>
- 製作者:LOVELAND CLUB resort様<移動式ダイビング器材干し場>
- 製作者:LOVELAND CLUB resort様<移動式ダイビング器材干し場>
- 製作者:しゅうちゃん様<懸垂バー>
- 製作者:しゅうちゃん様<懸垂バー>
- 製作者:しゅうちゃん様<懸垂バー>

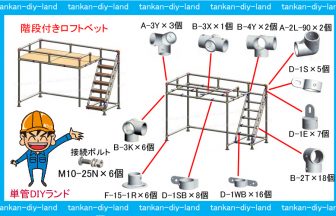

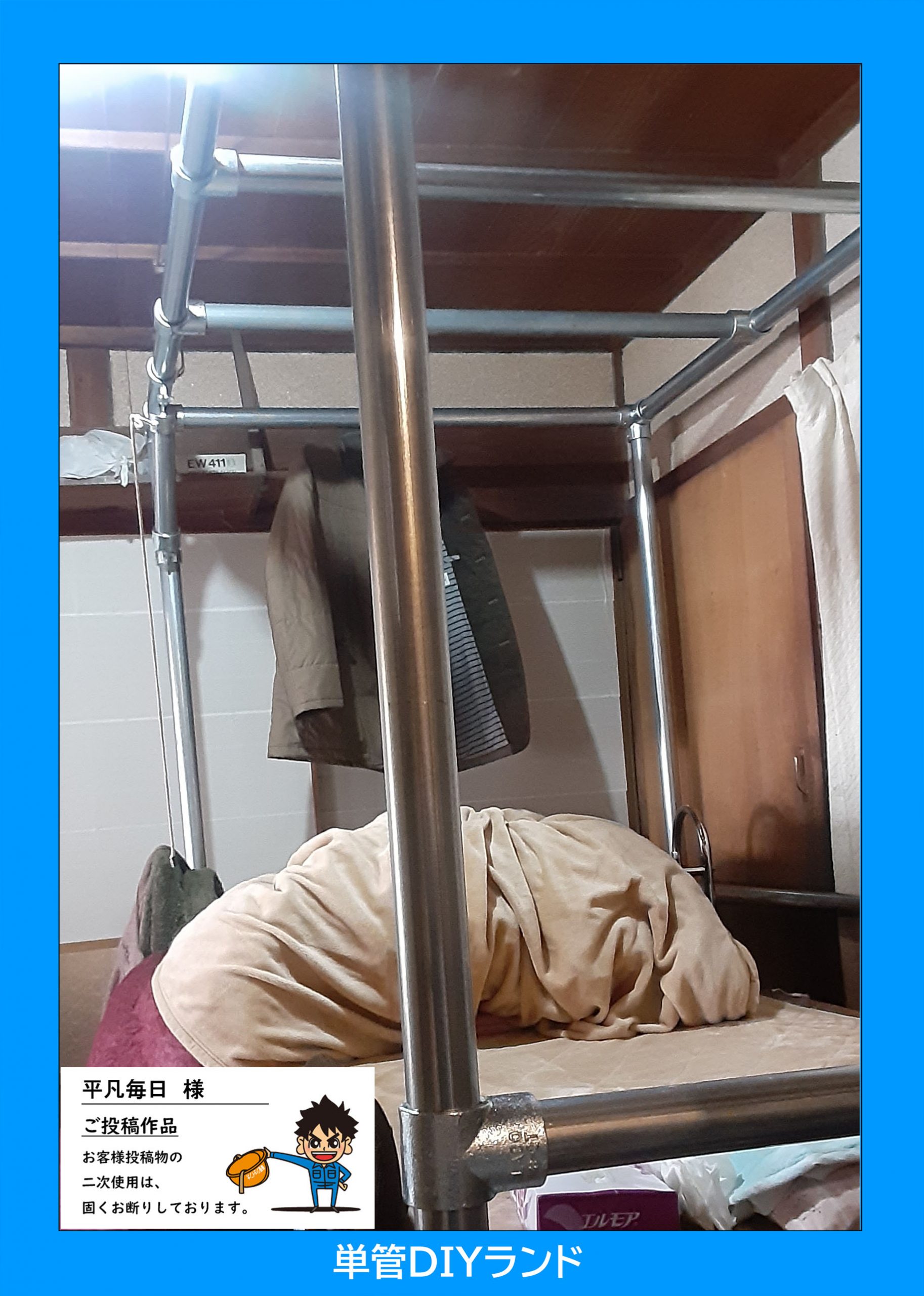

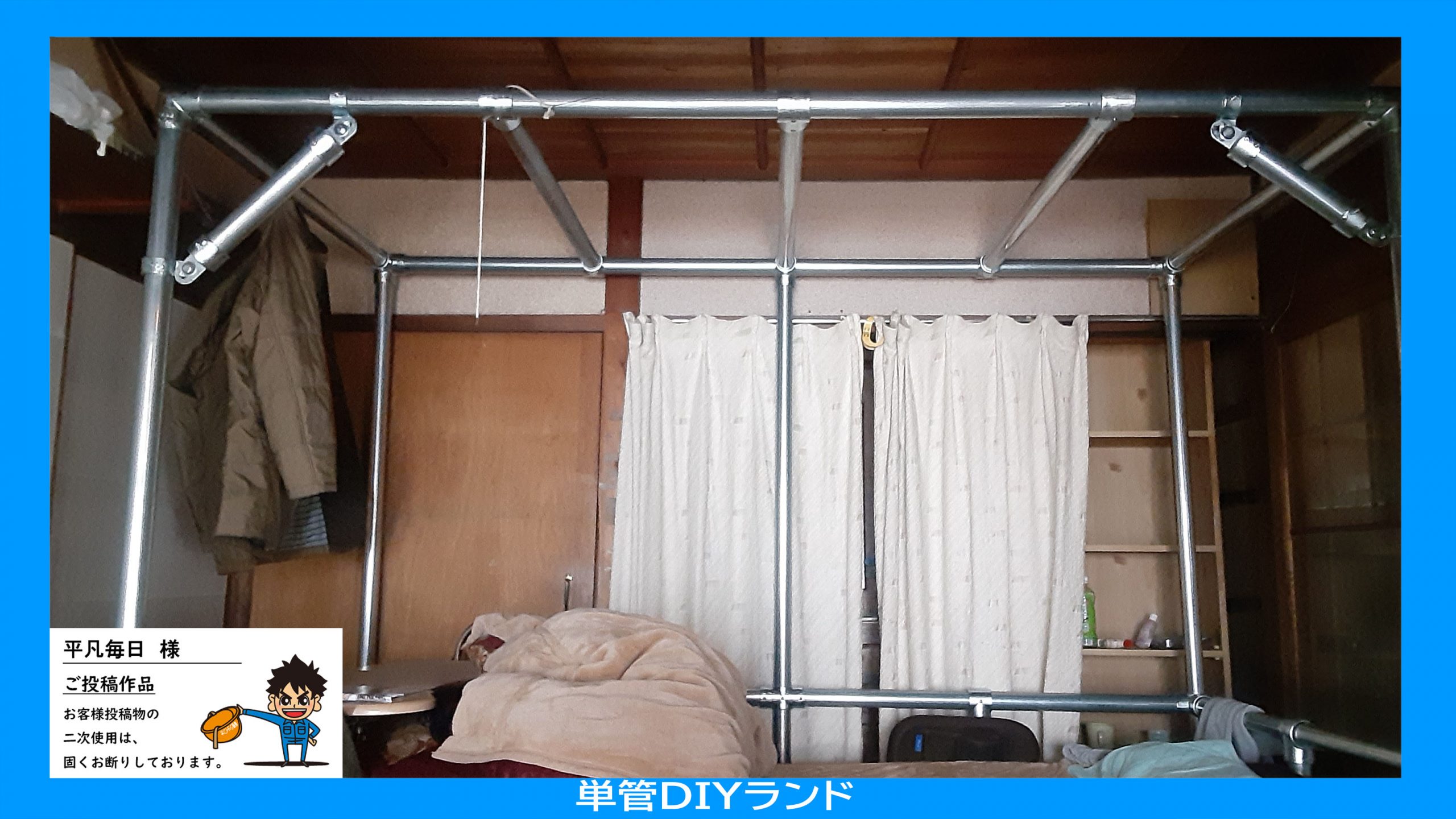

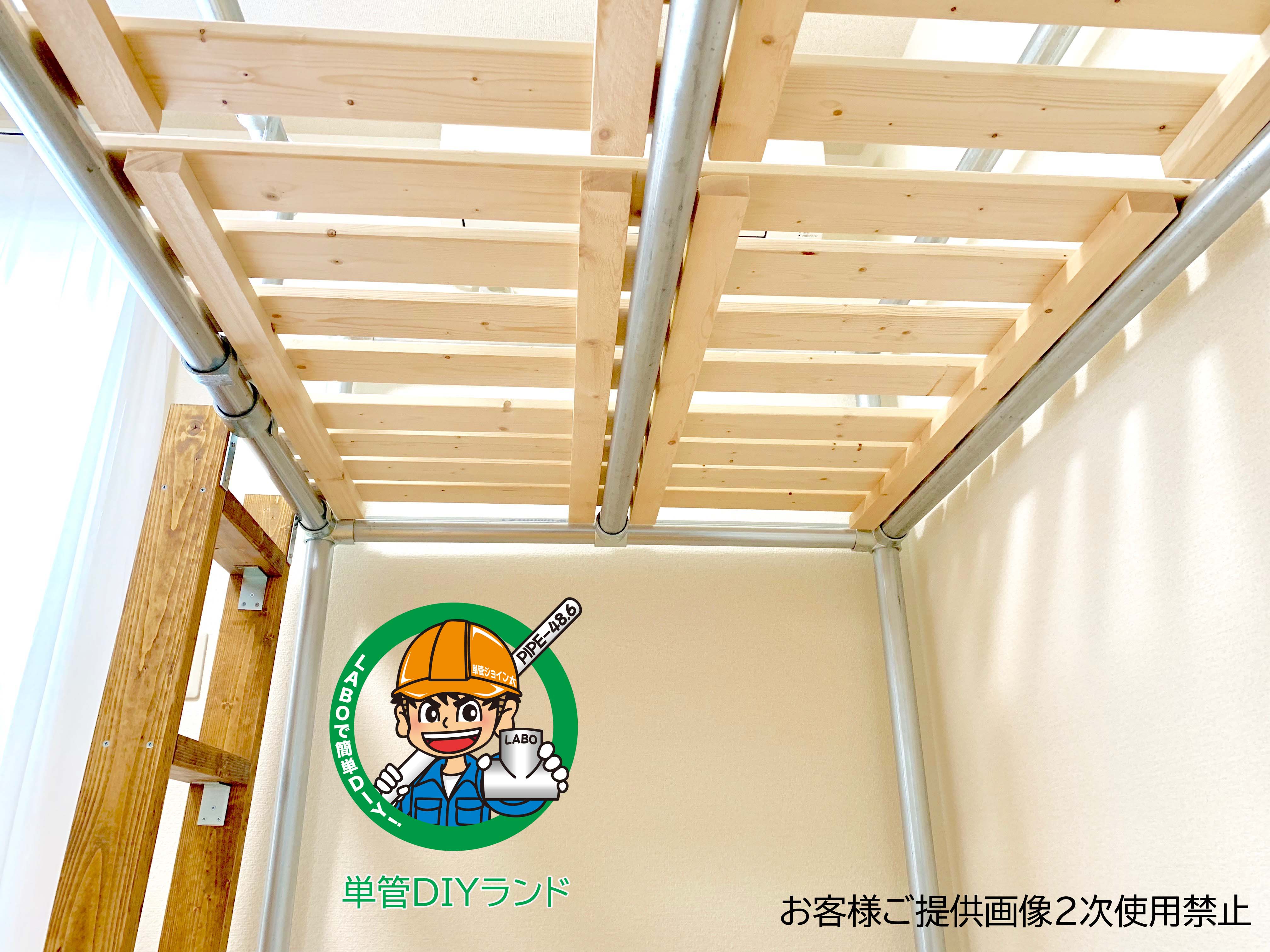

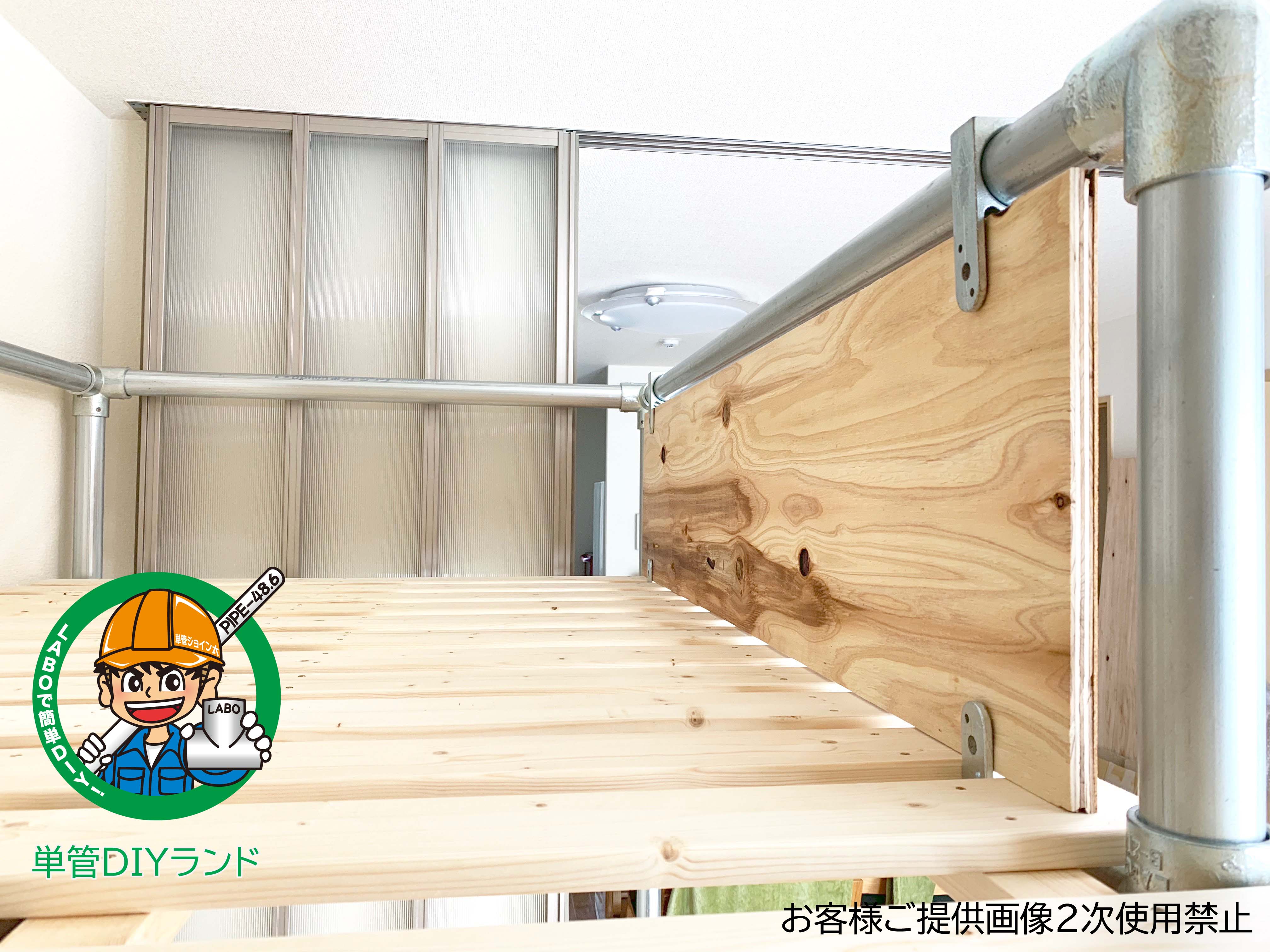

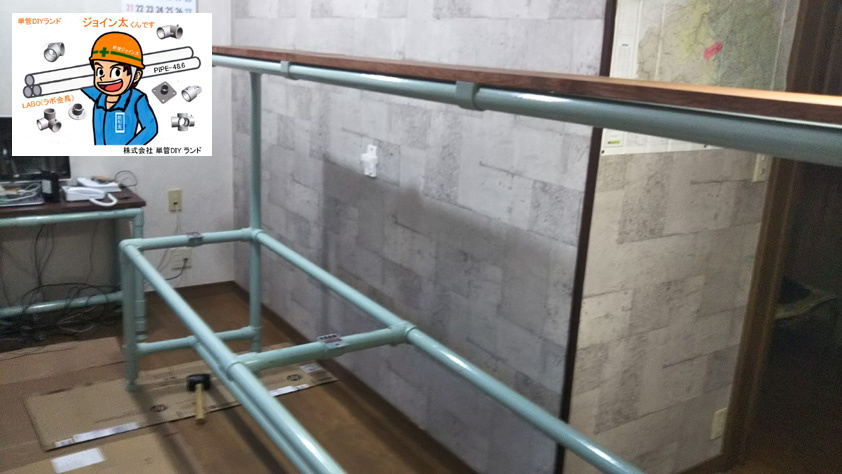

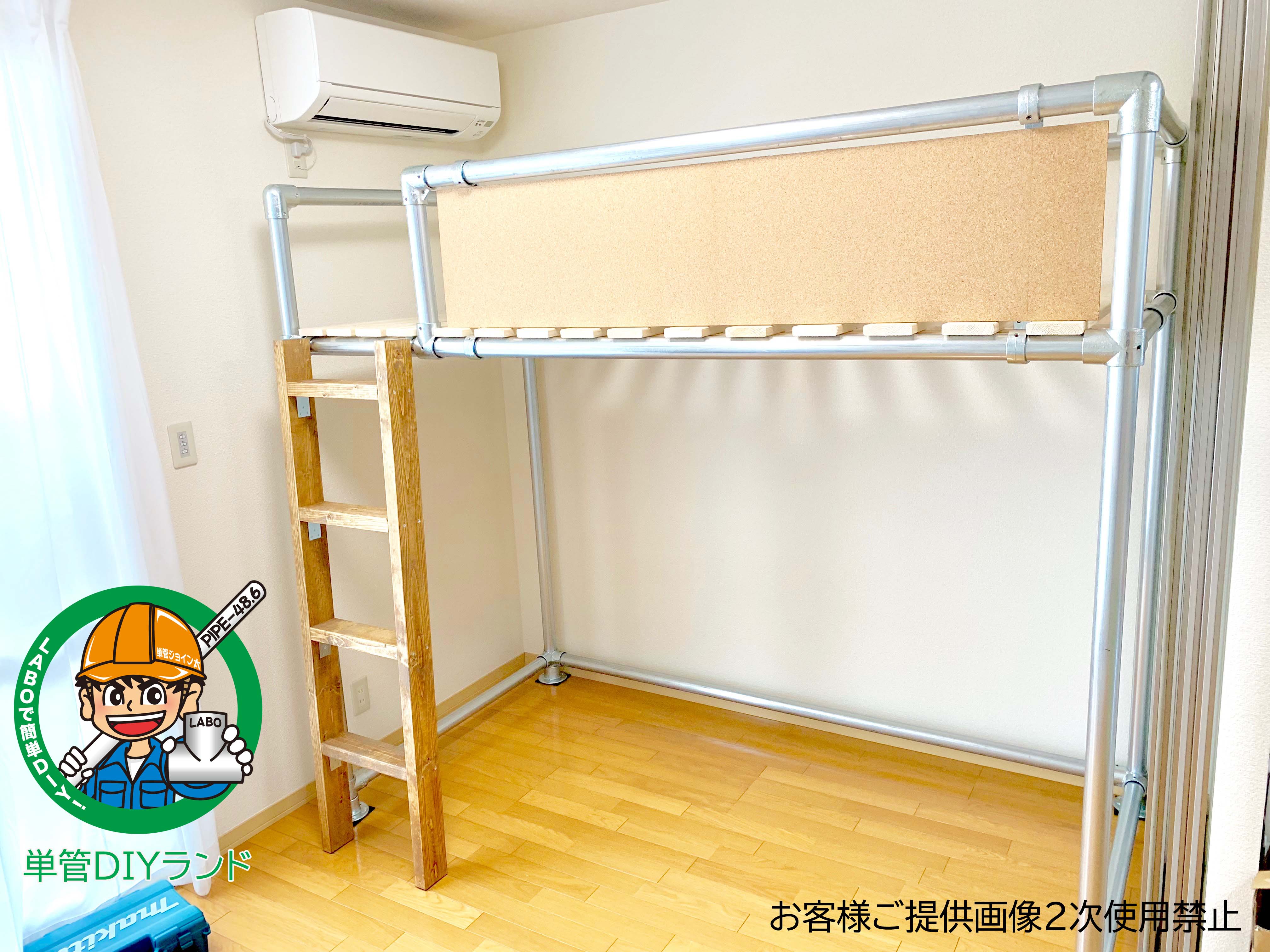

- 製作者:漆畑様<ロフトベッド>
- 製作者:漆畑様<ロフトベッド>
- 製作者:漆畑様<ロフトベッド>
- 製作者:石川様<荷台カスタム>

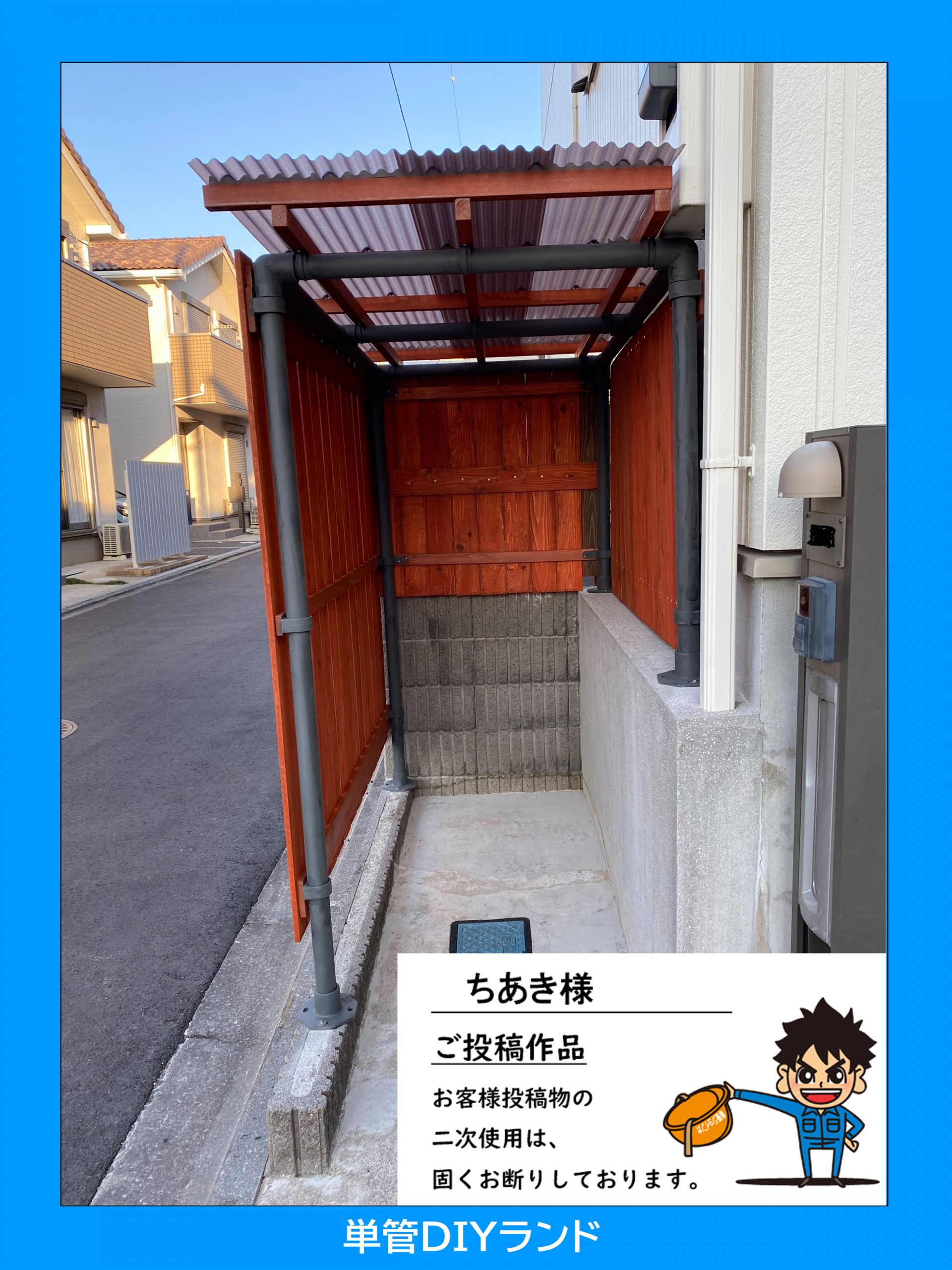

- ゴミステイション

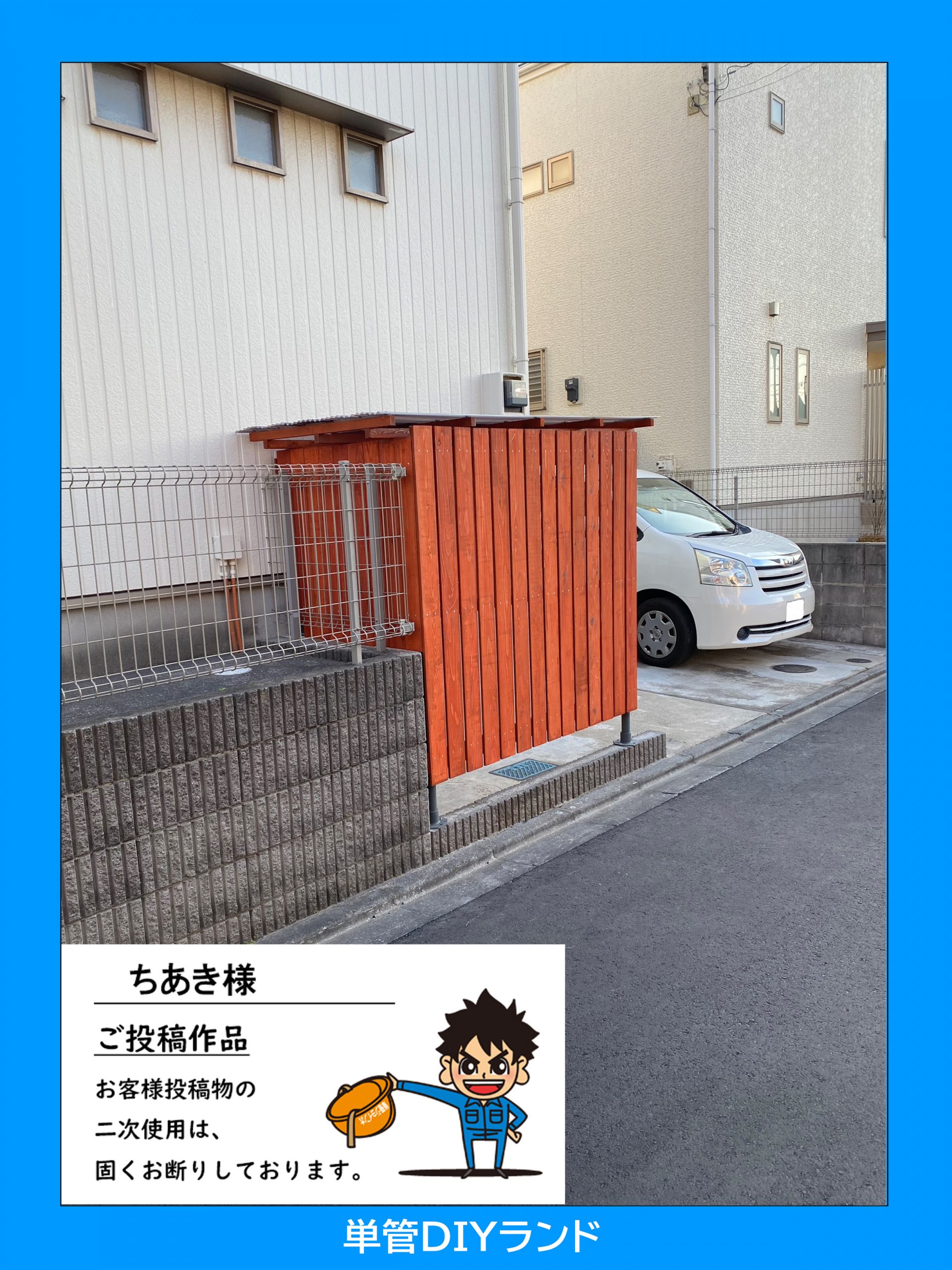

- ゴミステーション

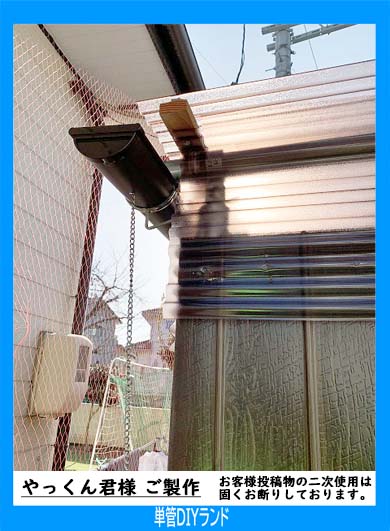

- 小屋の軒

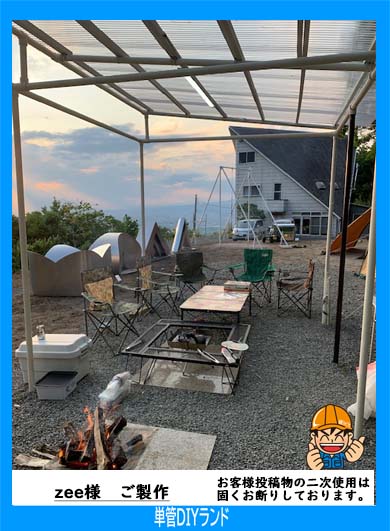

- あずまや
- 台車
- K様ご提供<ブランコ>科学技術館で見つけました。
- ドア

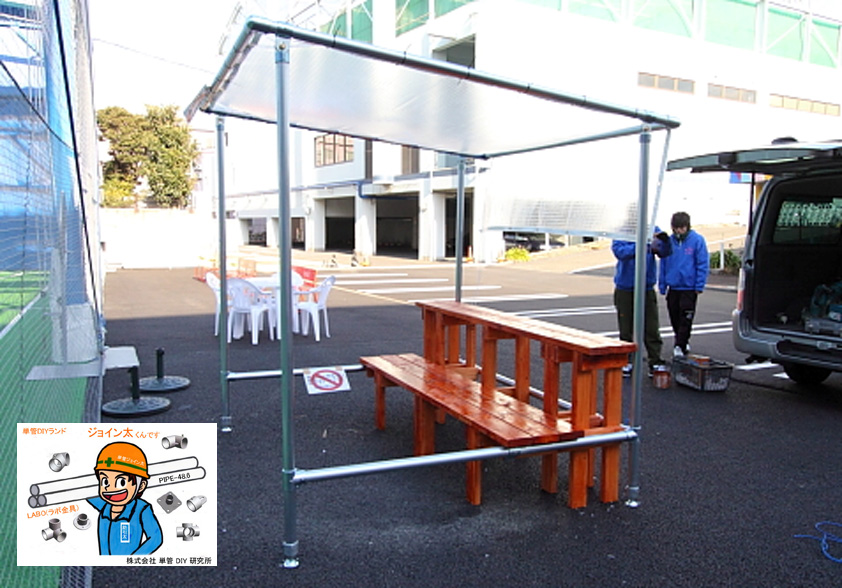

- 屋根付き特性ベンチ
- 単管パイプのデッキ
- 単管パイプ小屋

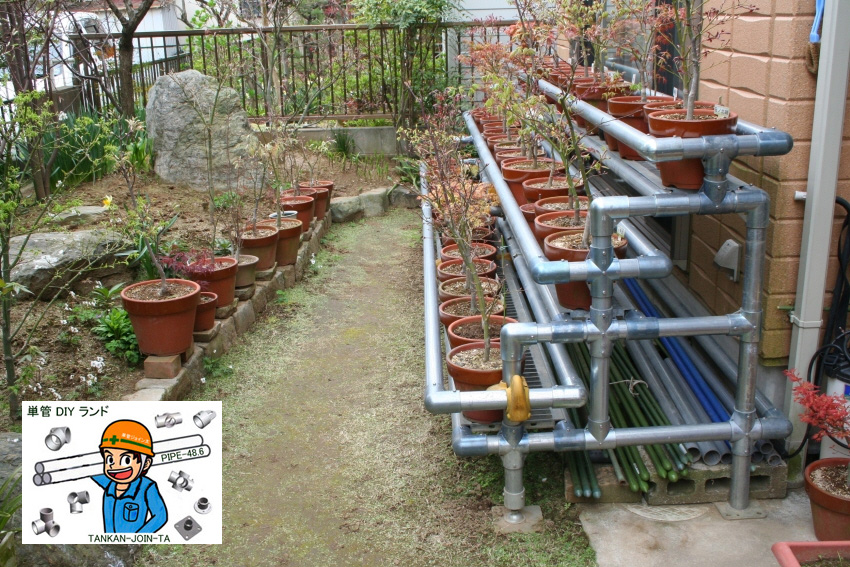

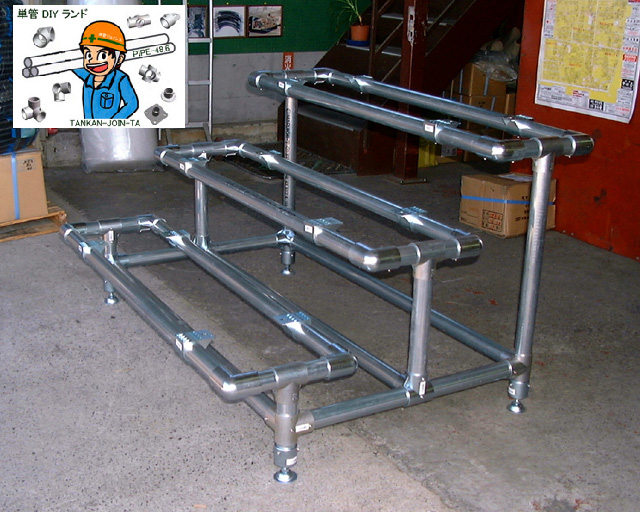

- 植木の雛壇

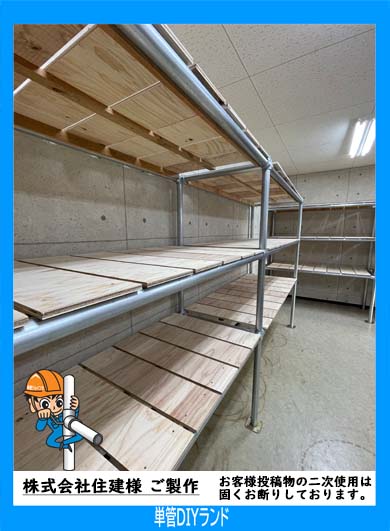

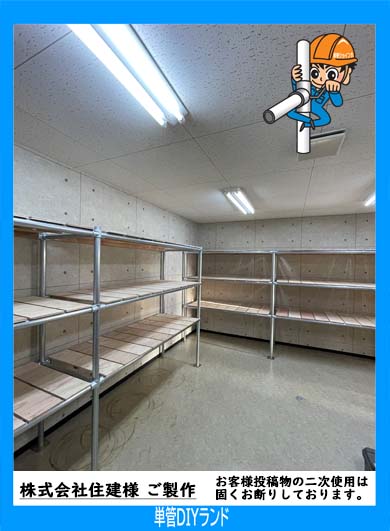

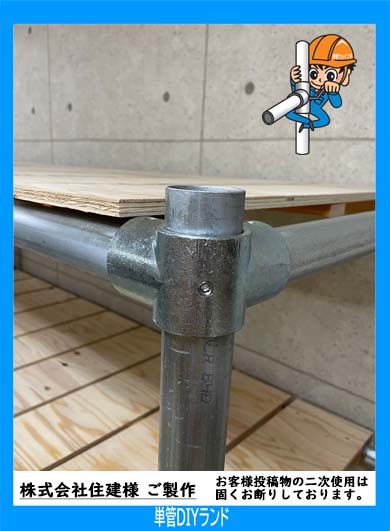

- 商品棚
- ゴルフゲージ

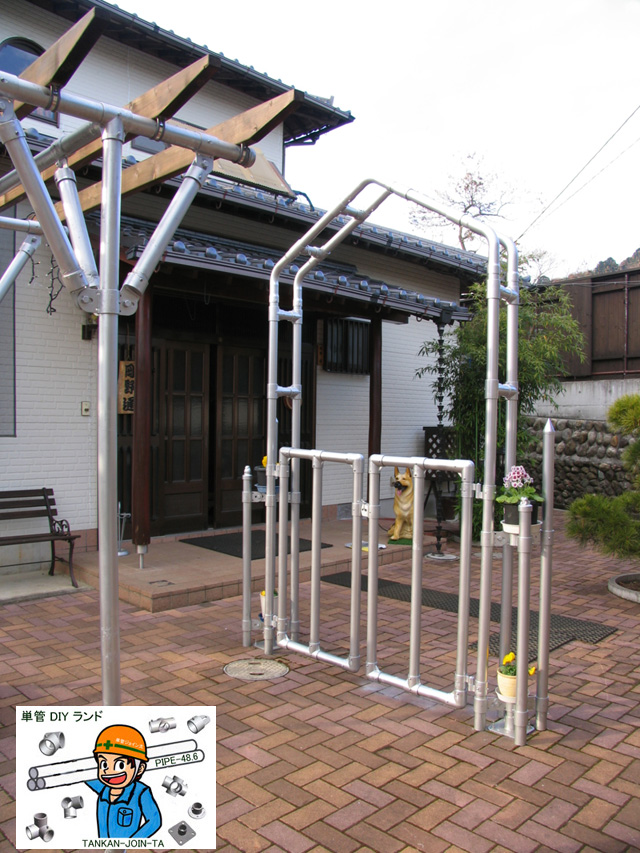

- アーチ
- フェンス骨組

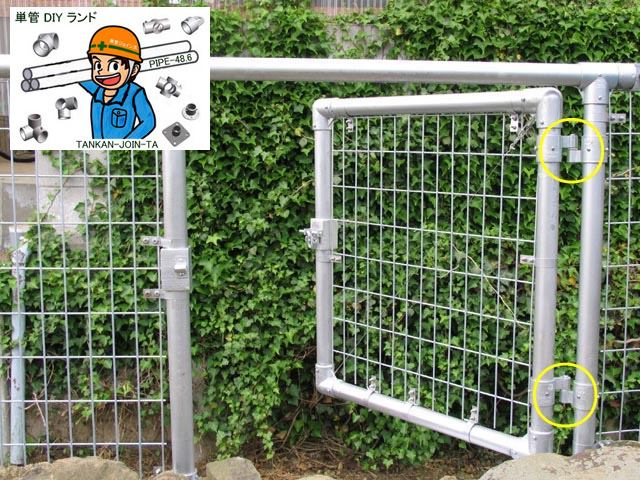

- フェンスドア

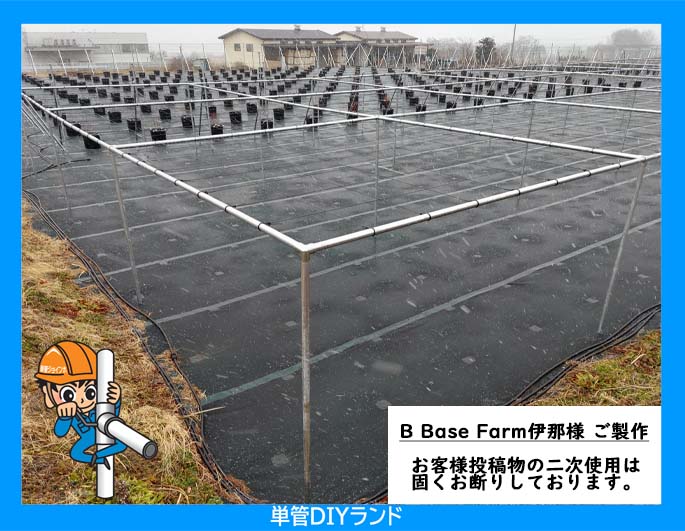

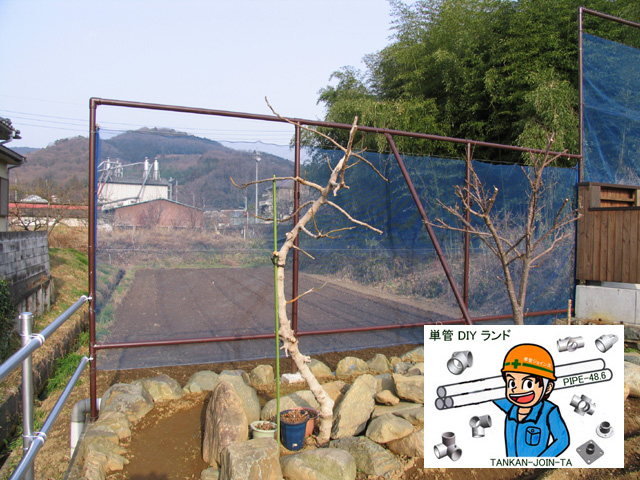

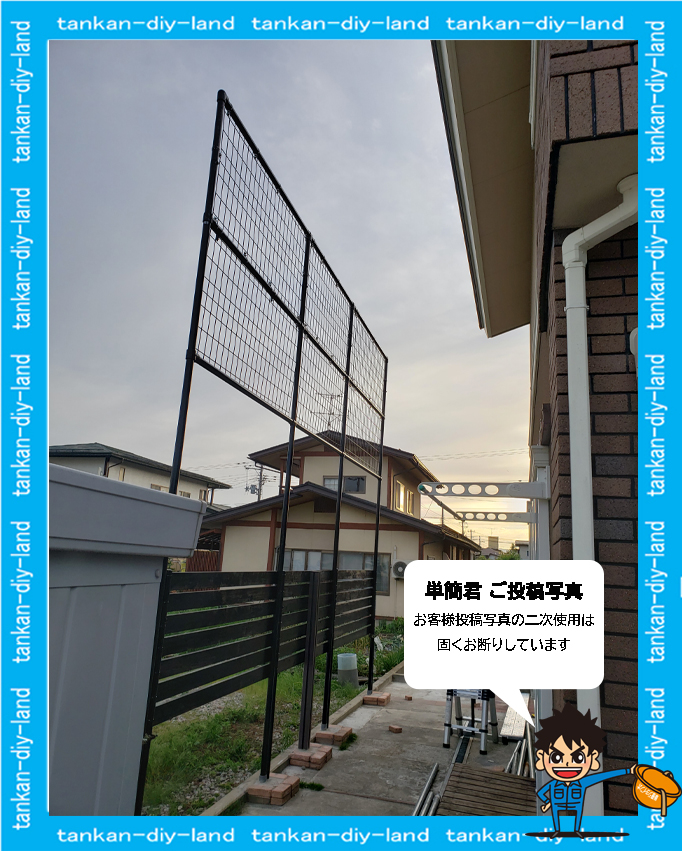

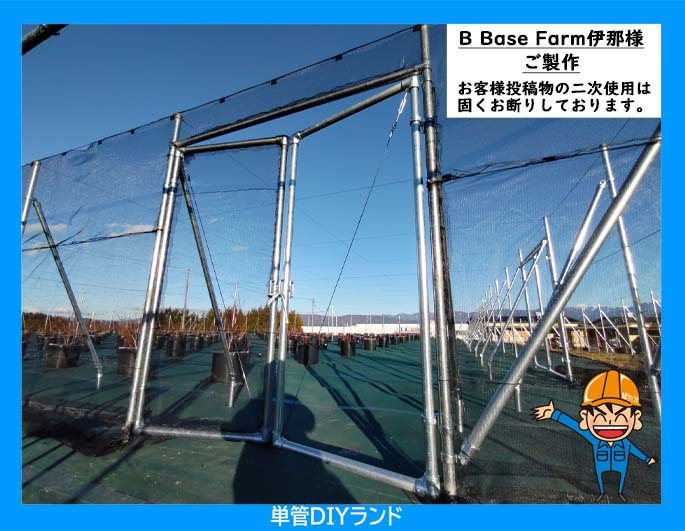

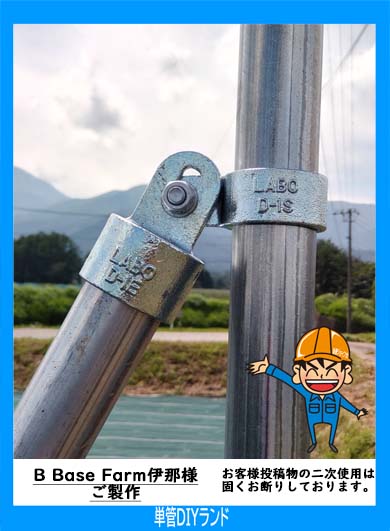

- 暴風ネット

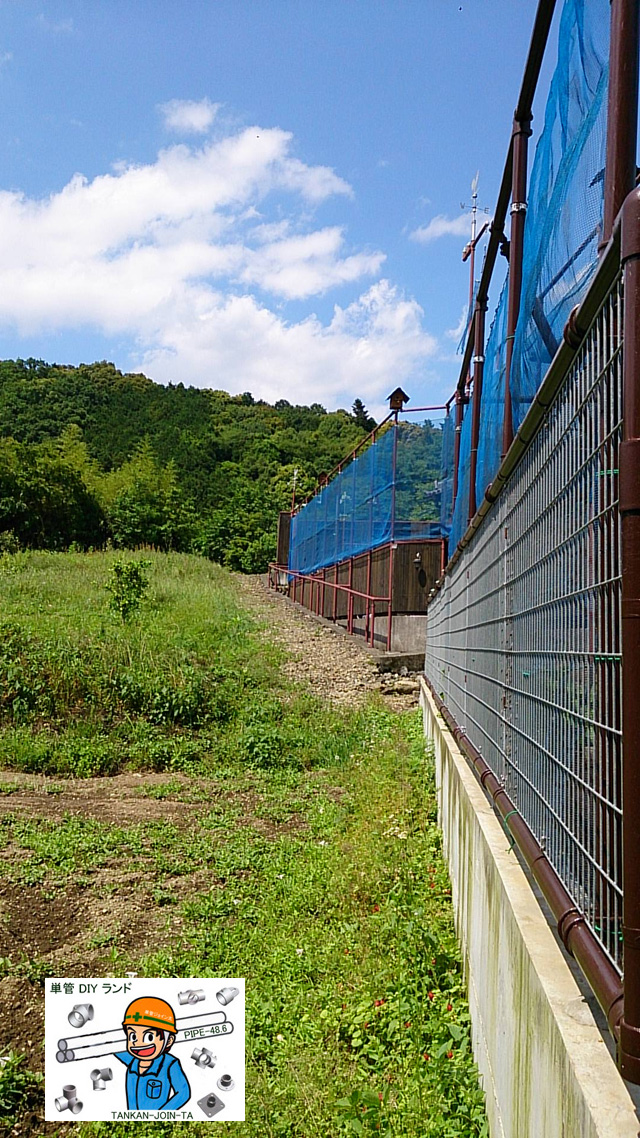

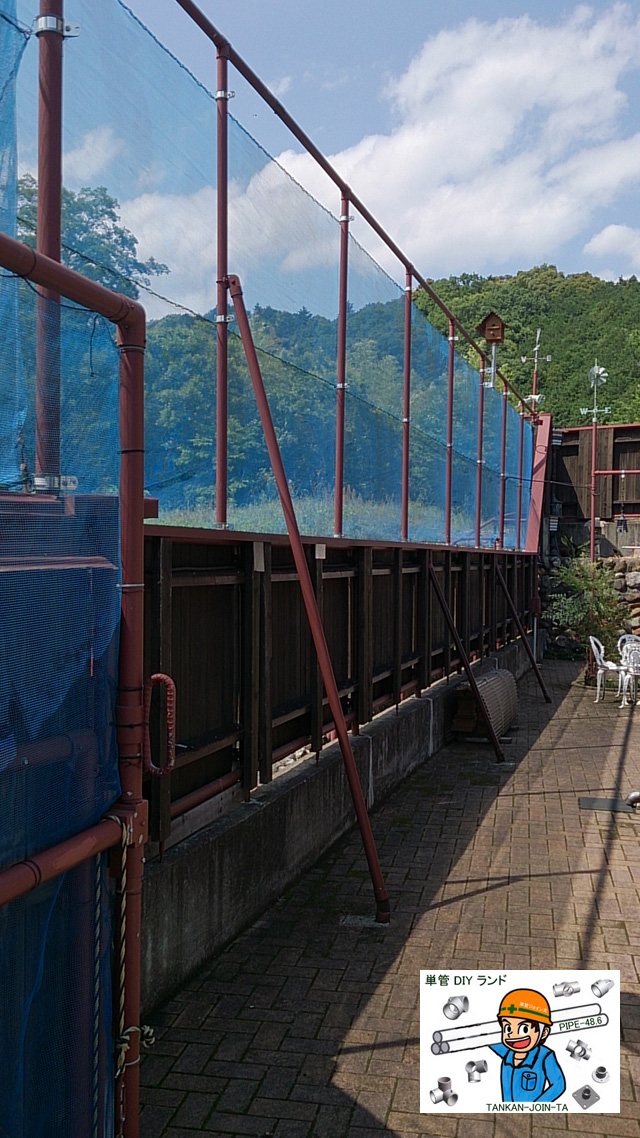

- 暴風ネットとフェンス
- 板塀と暴風ネット

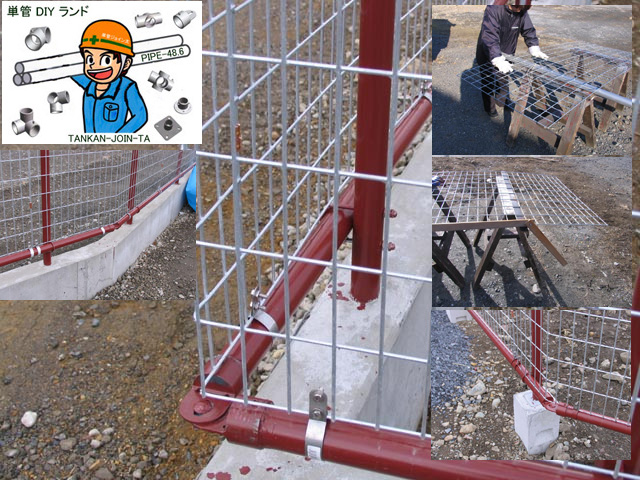

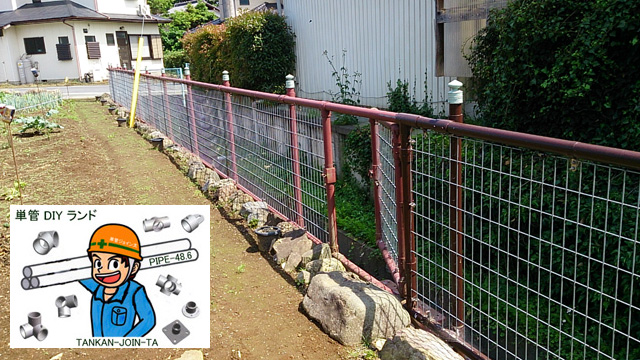

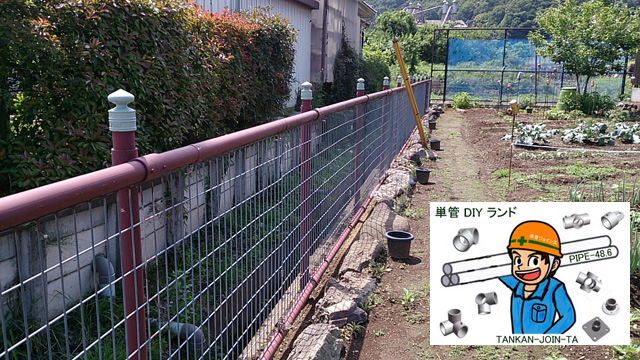

- フェンス

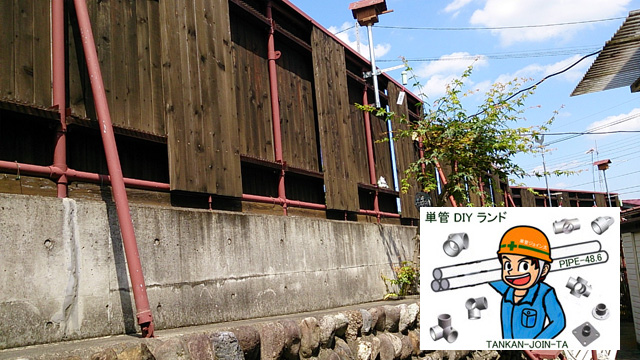

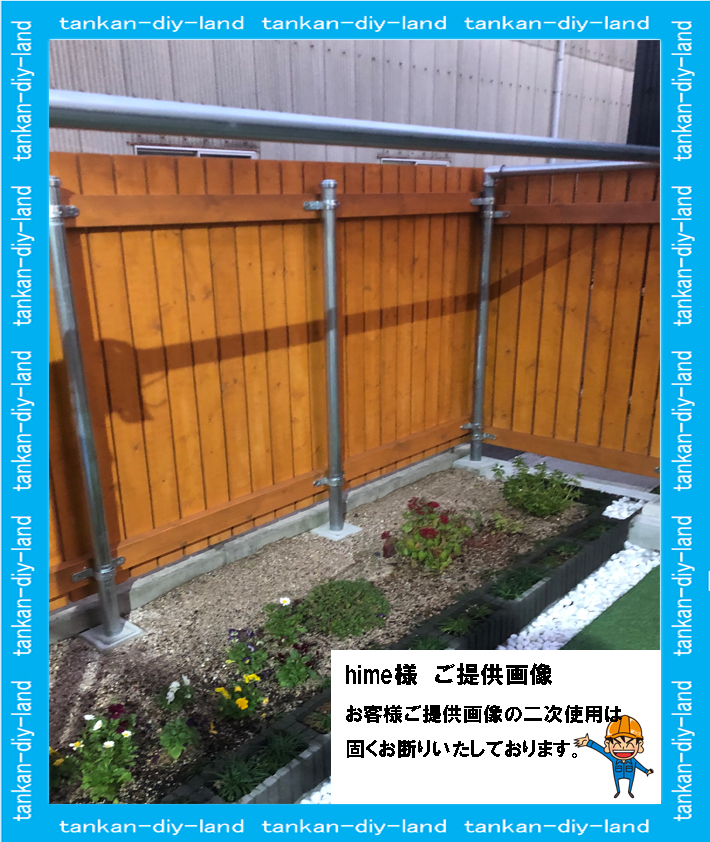

- 単管骨組に板塀

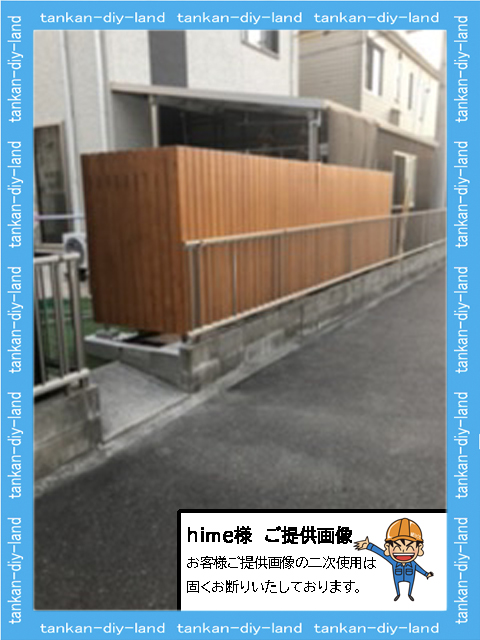

- 単管骨組に板塀

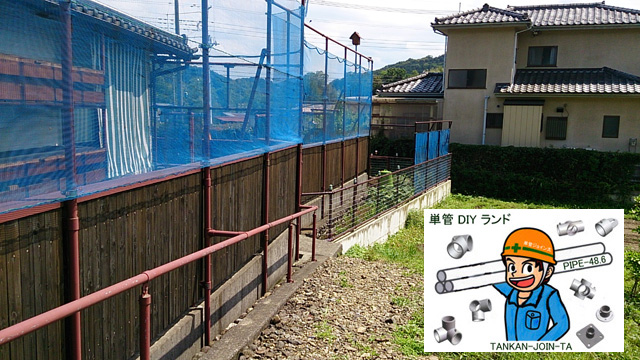

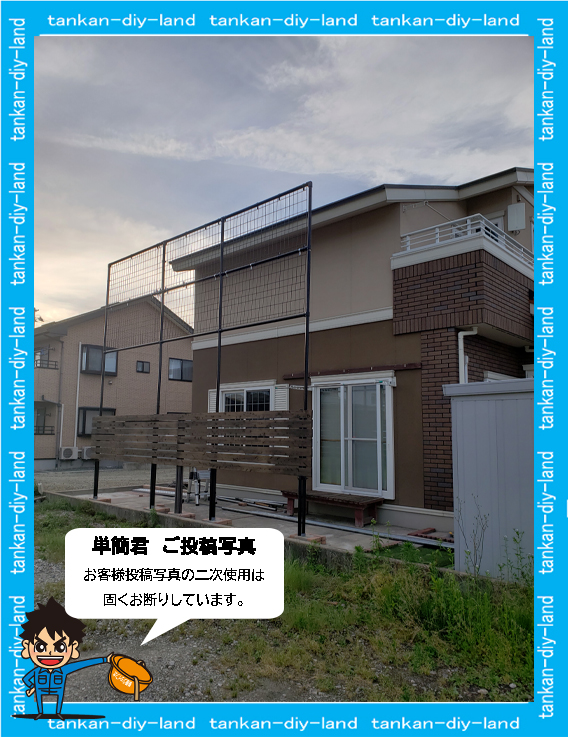

- 単管骨組に板塀と暴風ネット

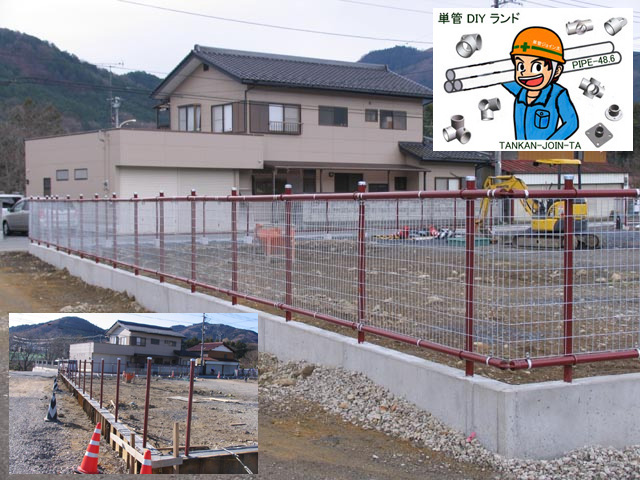

- フェンス

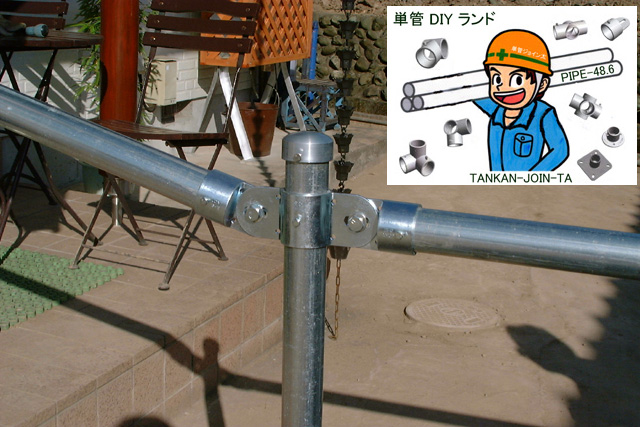

- フェンスのコーナー
- フェンス

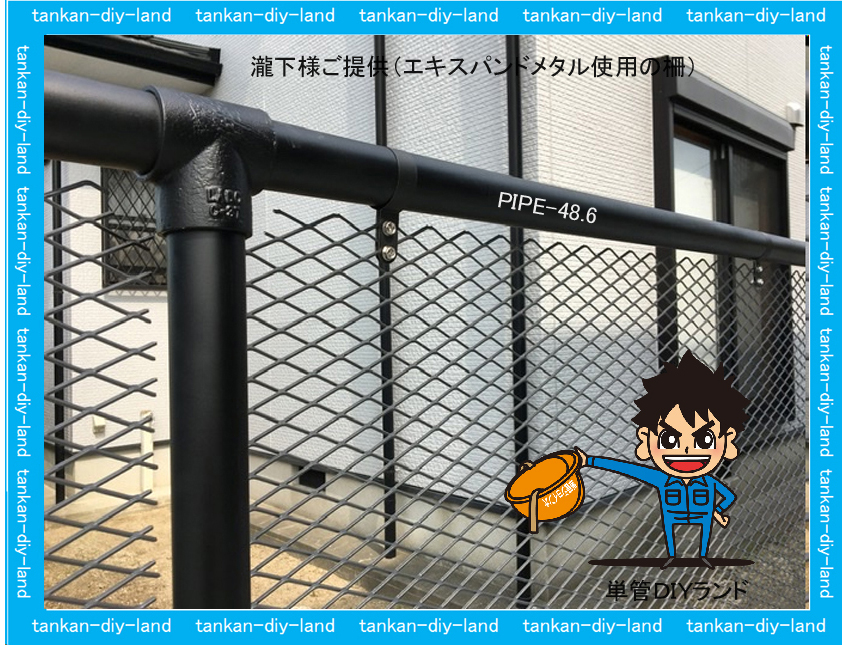

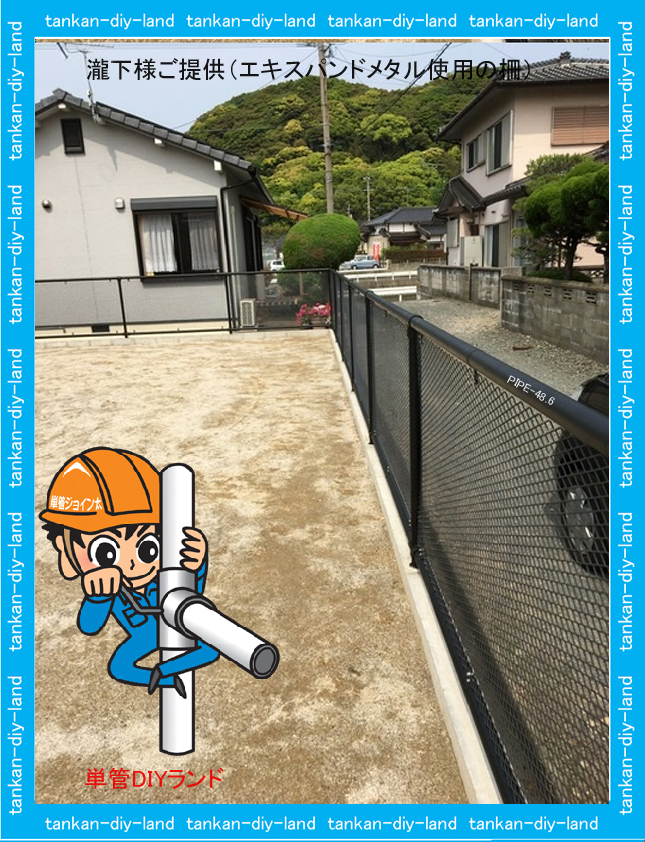

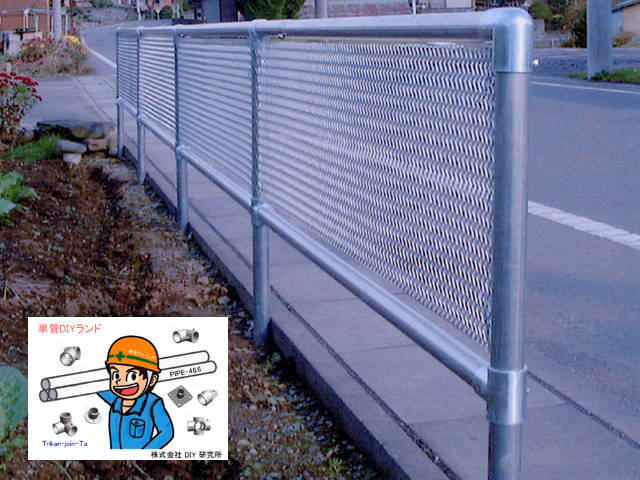

- エキスパンドメタル柵

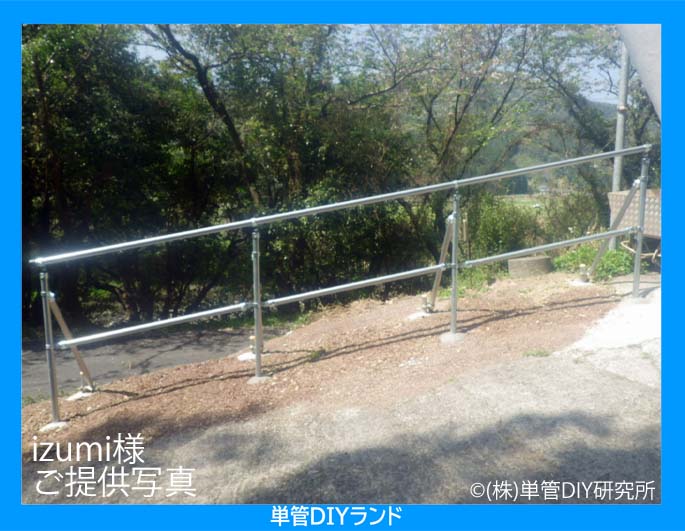

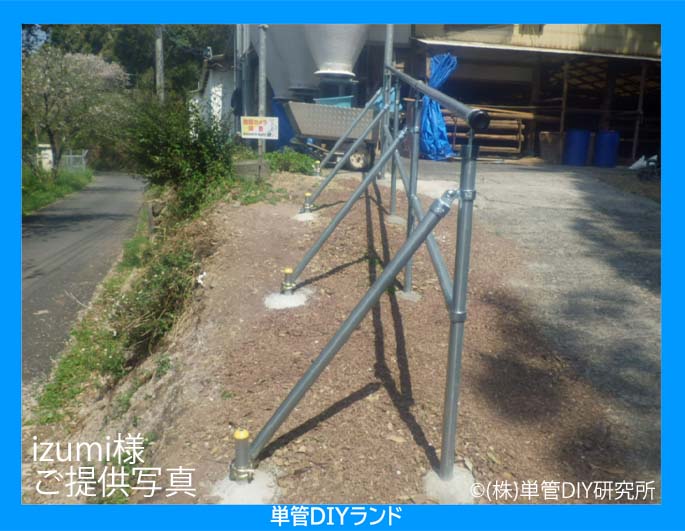

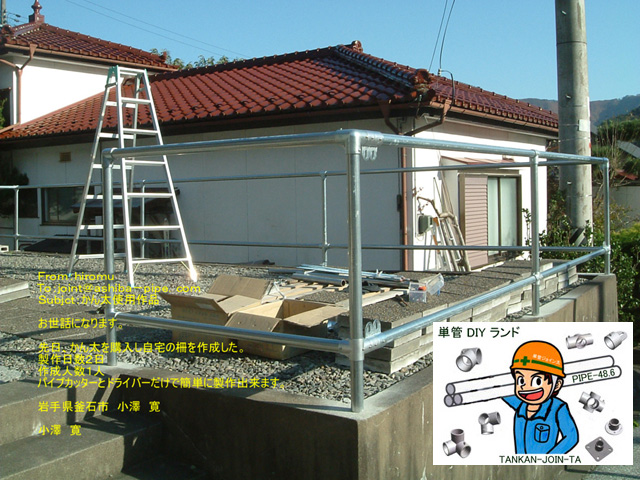

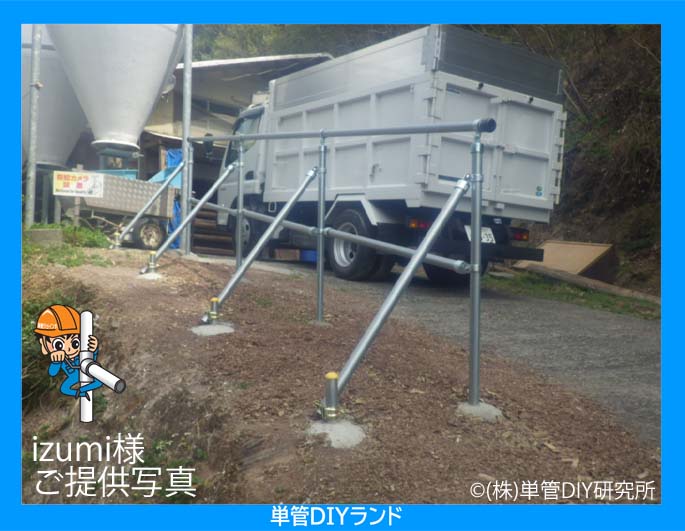

- 柵
- 安全柵
- 安全柵

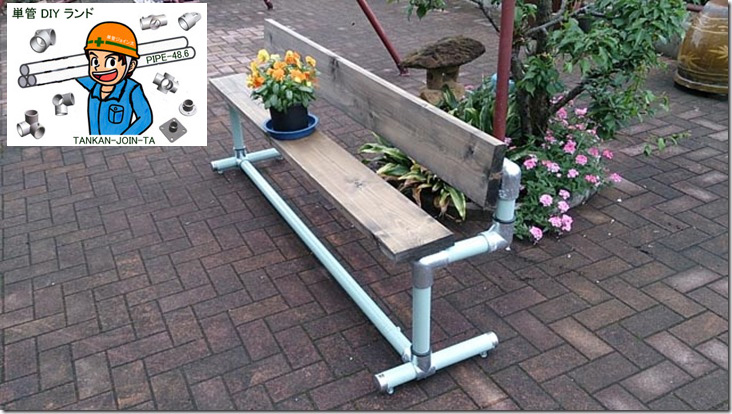

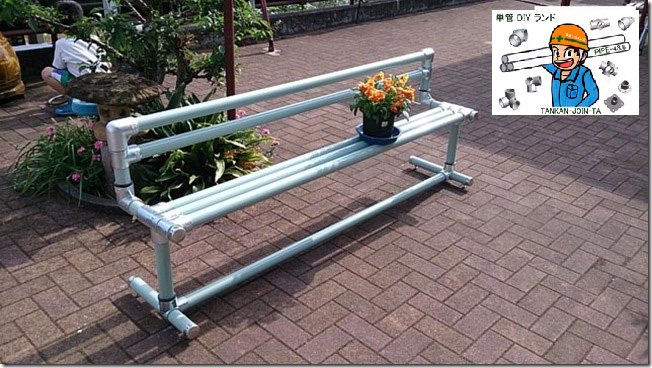

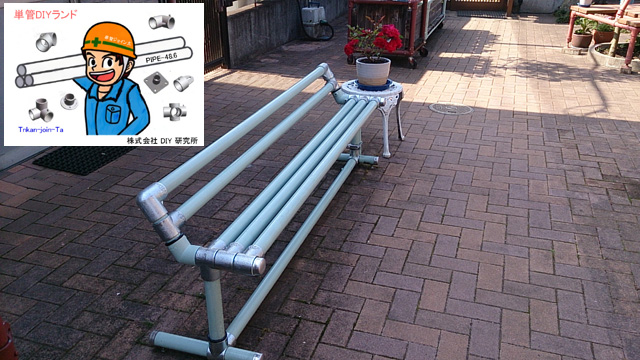

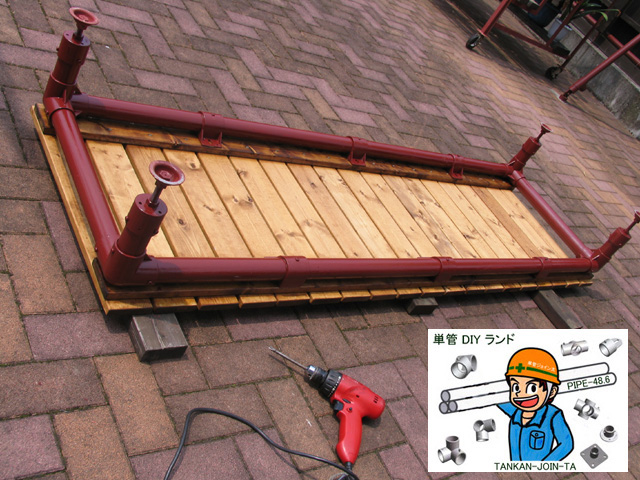

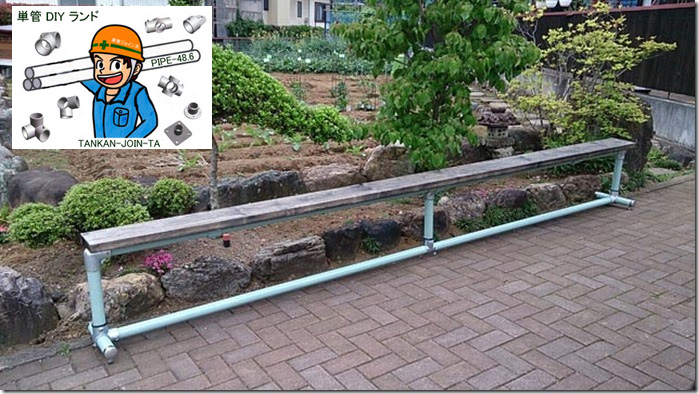

- 野外パイプベンチ
- 野外パイプベンチ
- 野外ベンチ
- 野外パイプベンチ
- 野外ベンチ

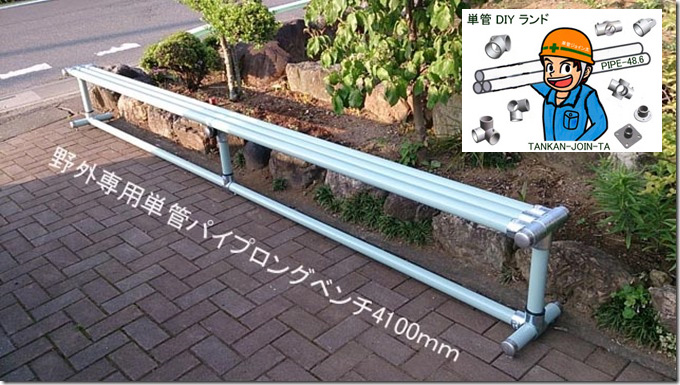

- ロングベンチ
- 野外パイプベンチ

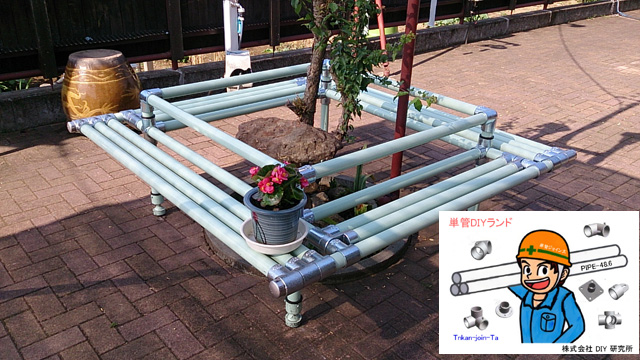

- 四面ベンチ

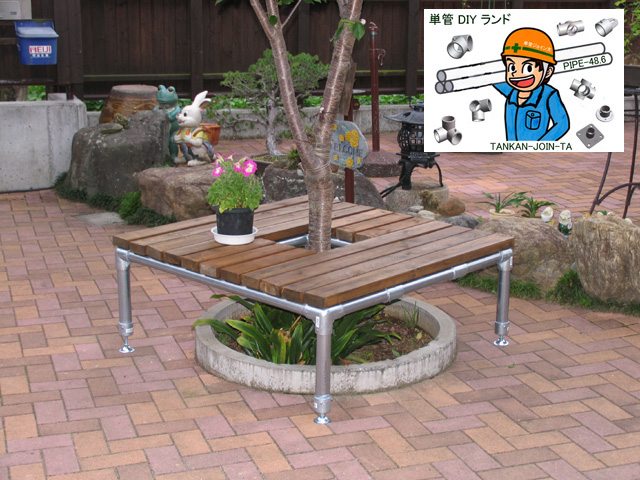

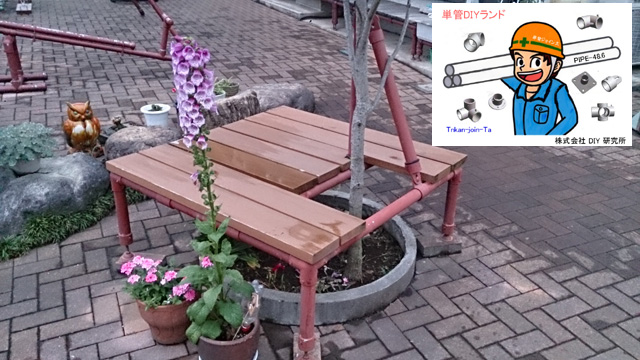

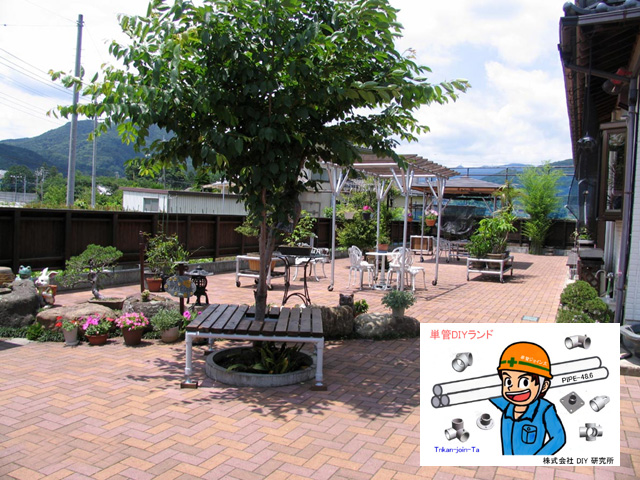

- 木陰四面ベンチ
- 野外パイプベンチ

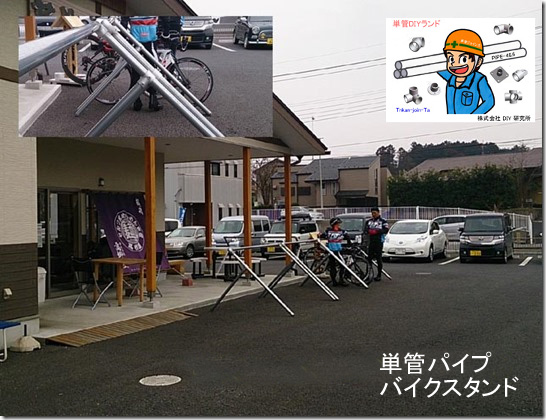

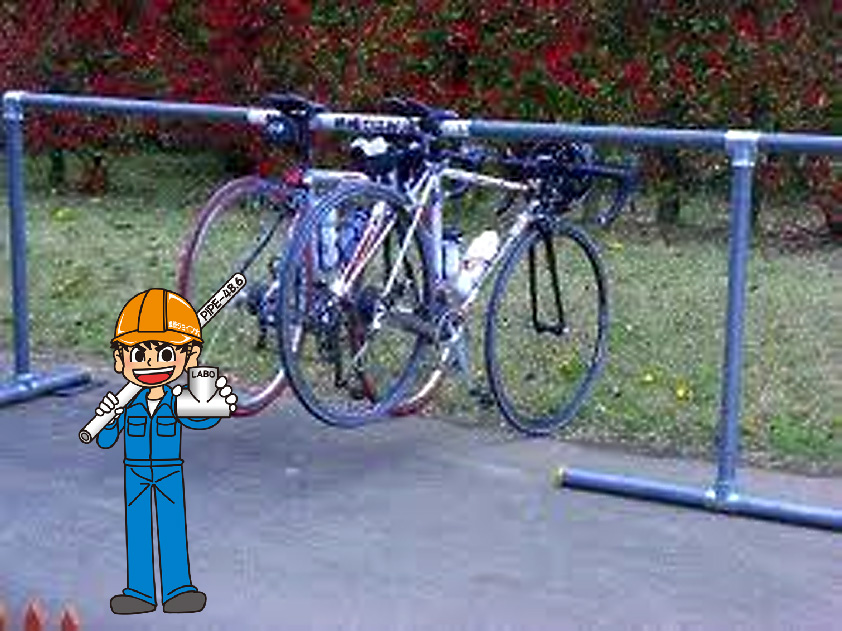

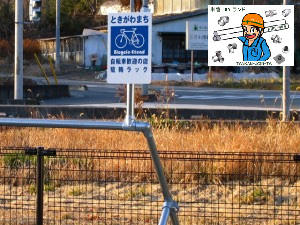

- バイクスタンド
- バイクスタンド
- バイクスタンド
- バイクスタンド
- バイクスタンド
- バイクスタンド
- バイクスタンド
- バイクスタンド
- バイクスタンド
- バイクスタンド

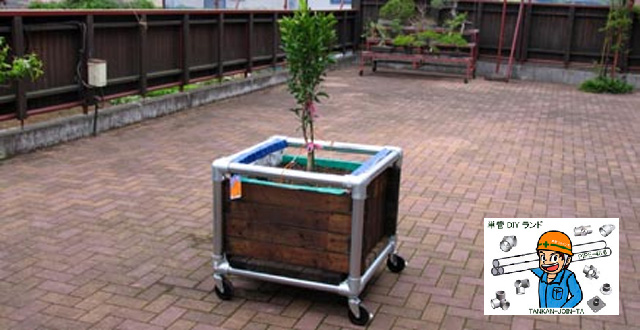

- 移動式大型植木鉢
- 移動式大型植木鉢
- 移動式大型植木鉢
- 移動式大型植木鉢

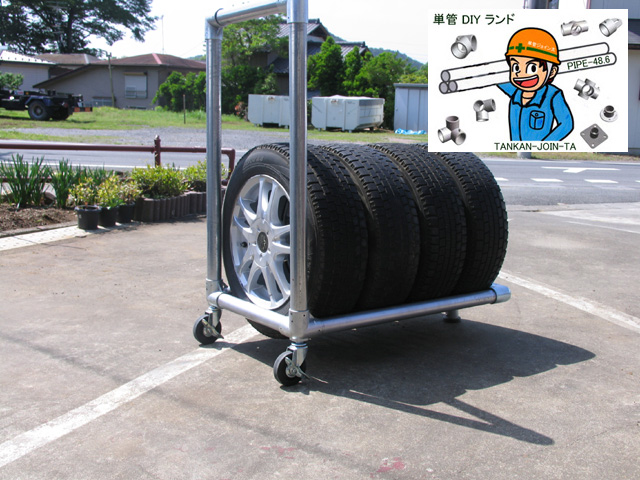

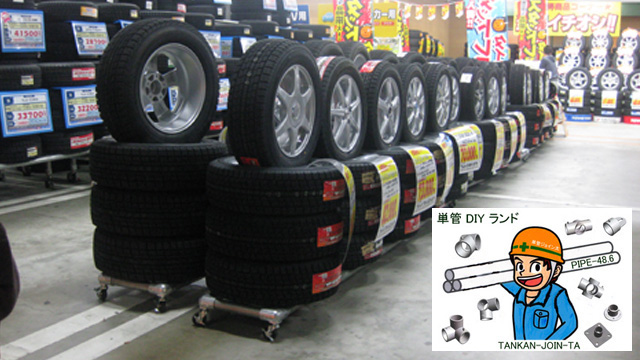

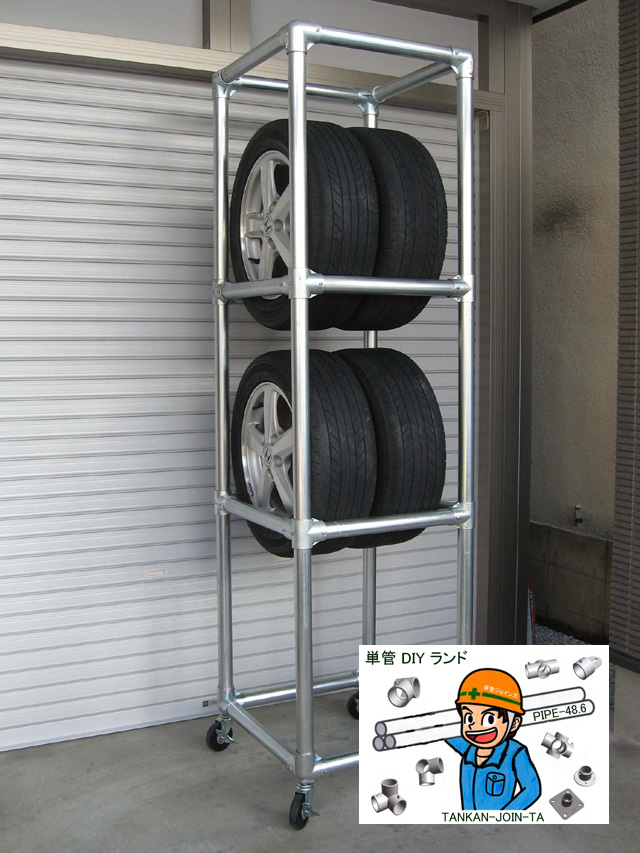

- タイヤ専用移動保管台
- タイヤ保管台
- タイヤ保管

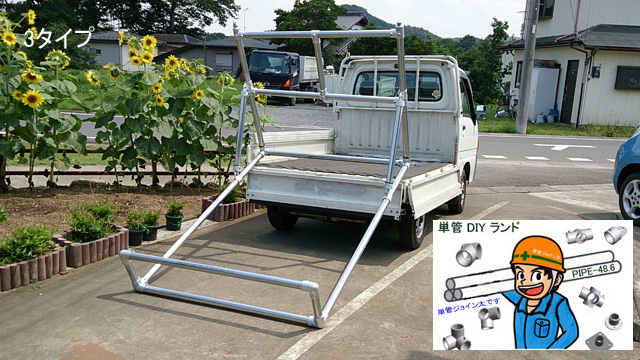

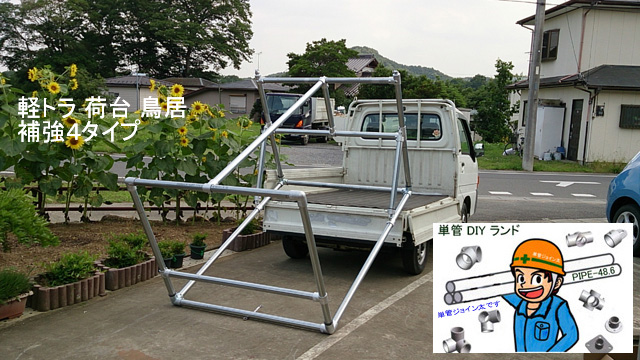

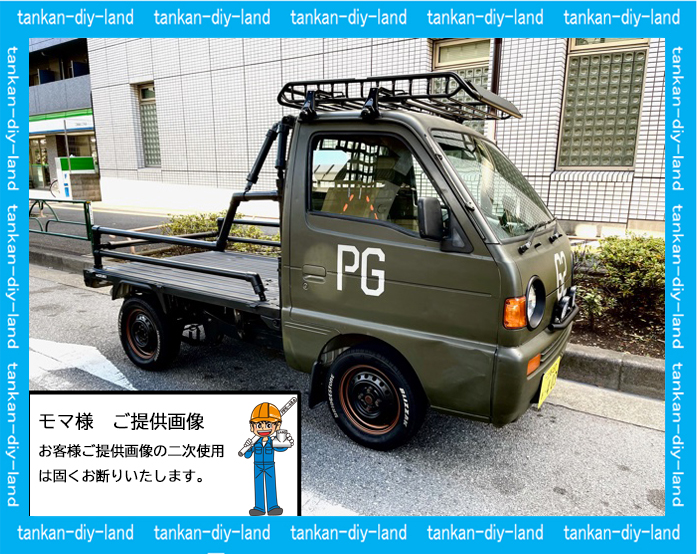

- 軽トラ鳥居

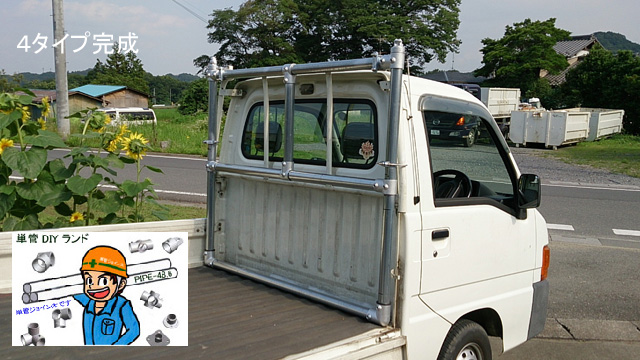

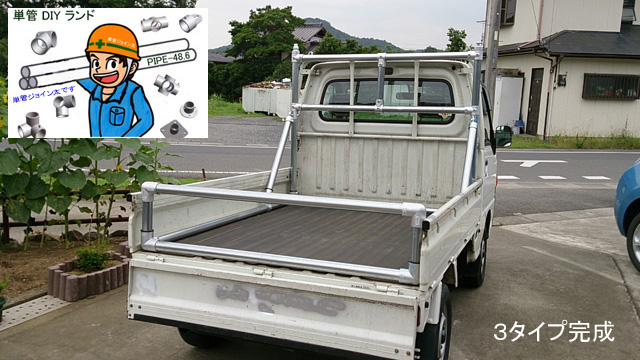

- 軽トラ荷台強化
- 軽トラ荷台強化
- 軽トラ荷台強化
- 軽トラ荷台強化
- 軽トラ荷台強化

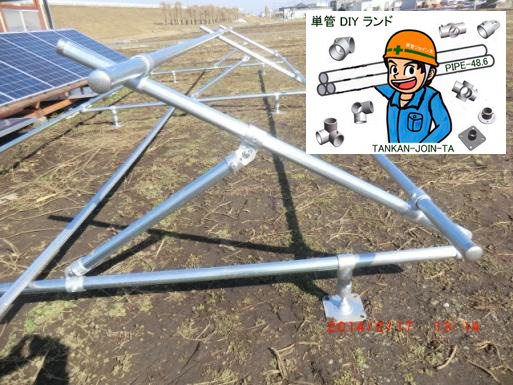

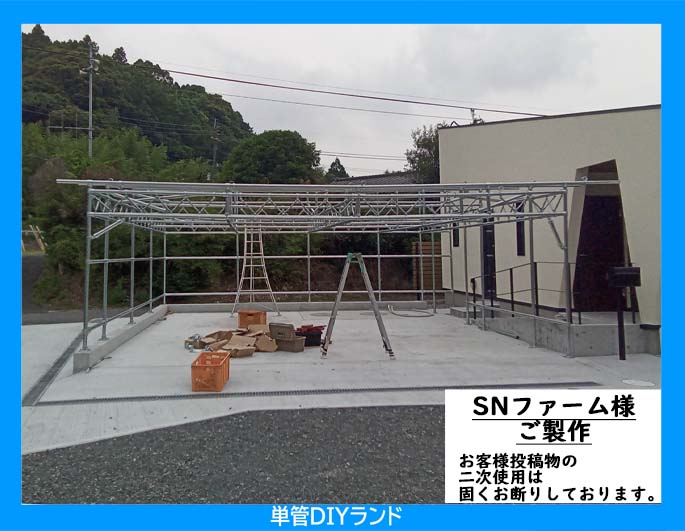

- 太陽光架台の骨組
- 濡れ縁側の骨組み

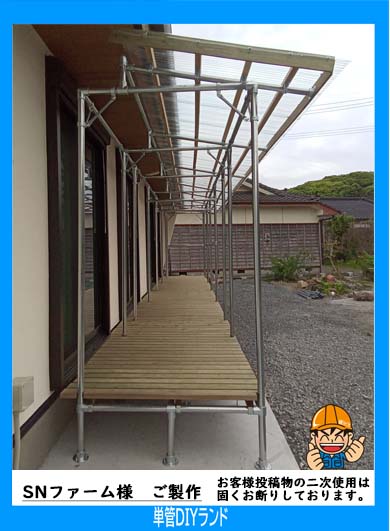

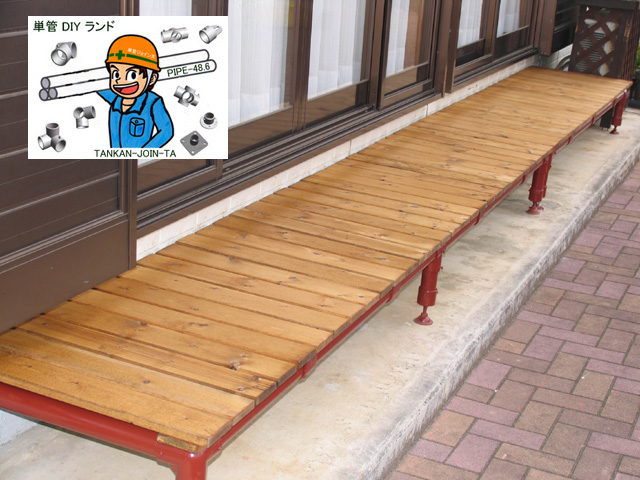

- 濡れ縁側
- 濡れ縁側
- 濡れ縁側

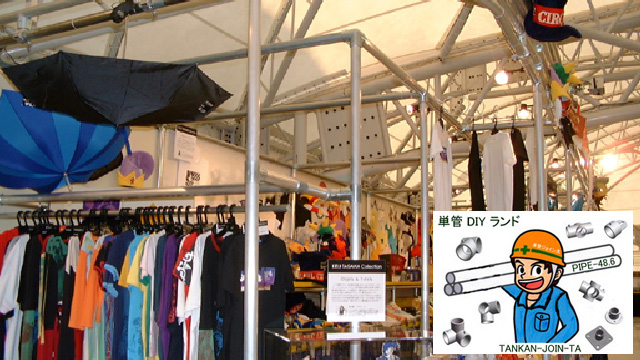

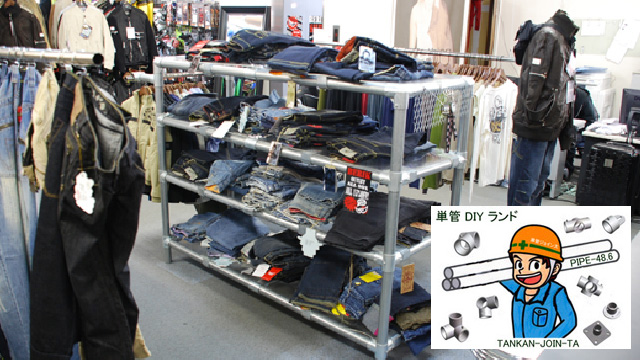

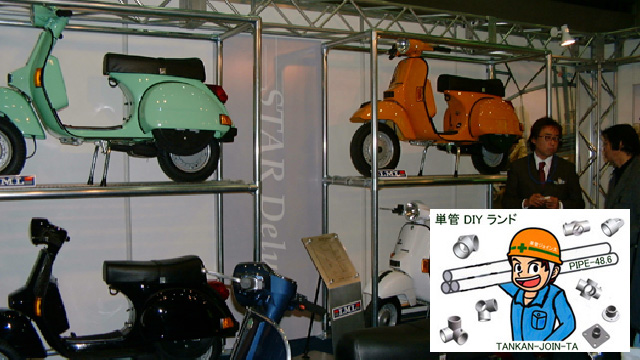

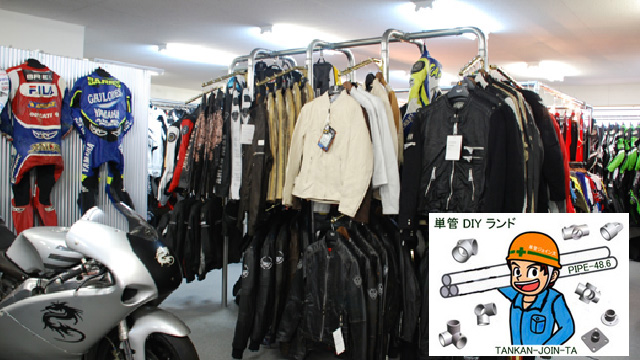

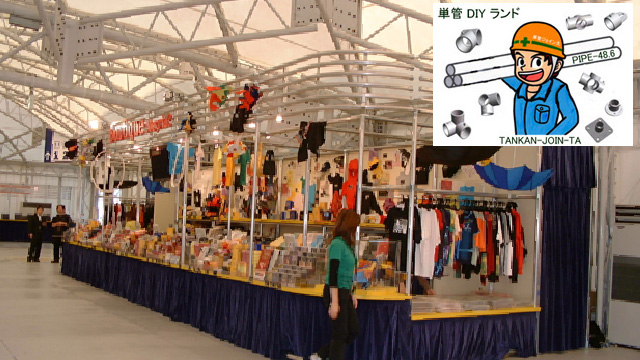

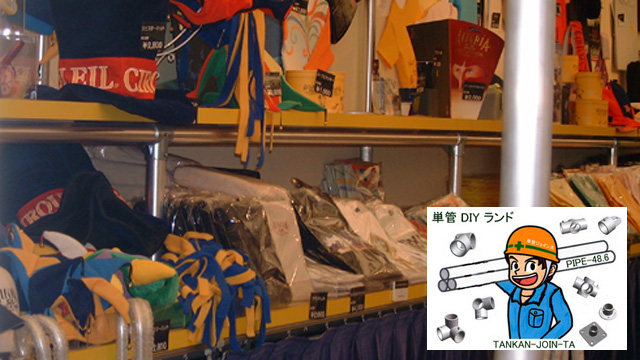

- お店のディスプレイ
- お店のディスプレイ
- お店のディスプレイ
- お店のディスプレイ
- お店のディスプレイ
- お店のディスプレイ
- お店のディスプレイ
- お店のディスプレイ
- お店のディスプレイ

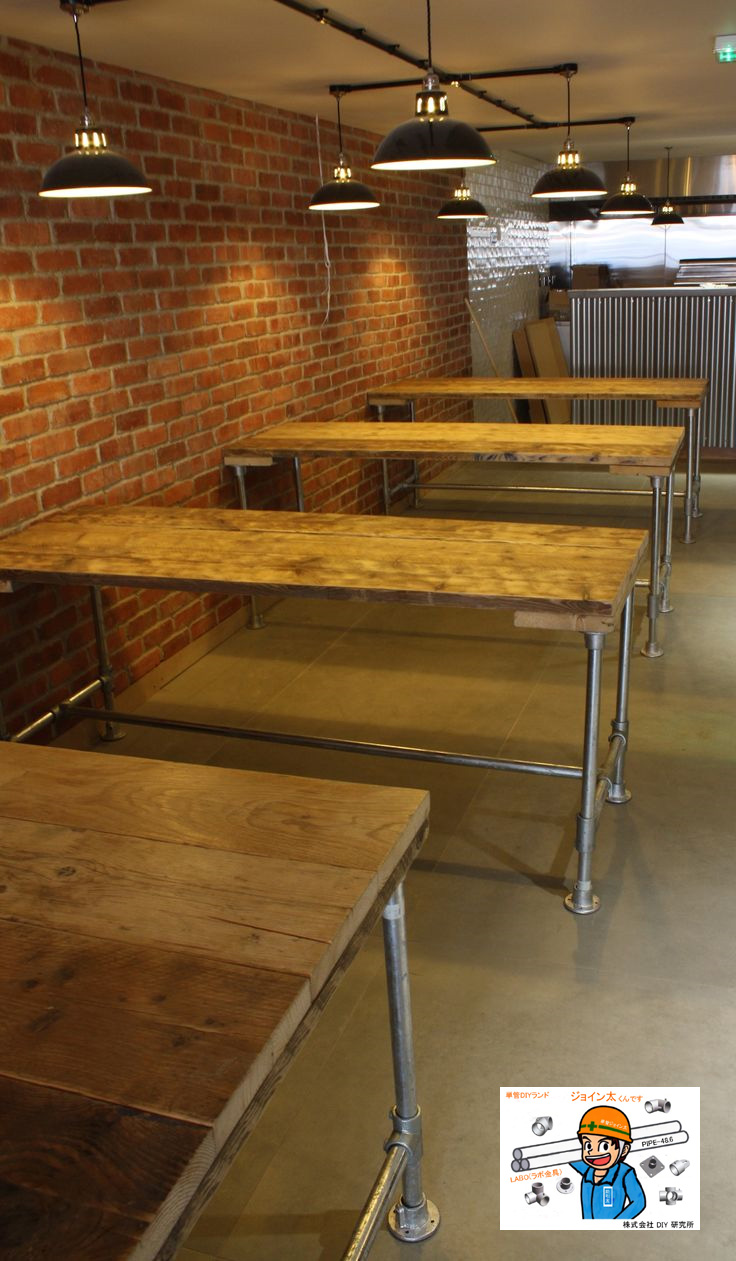

- 単管パイプ机
- テーブル

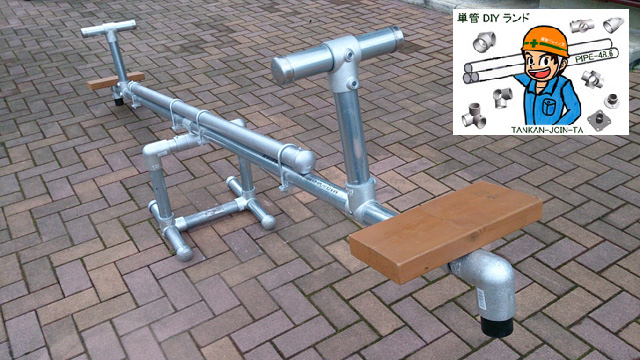

- シーソー

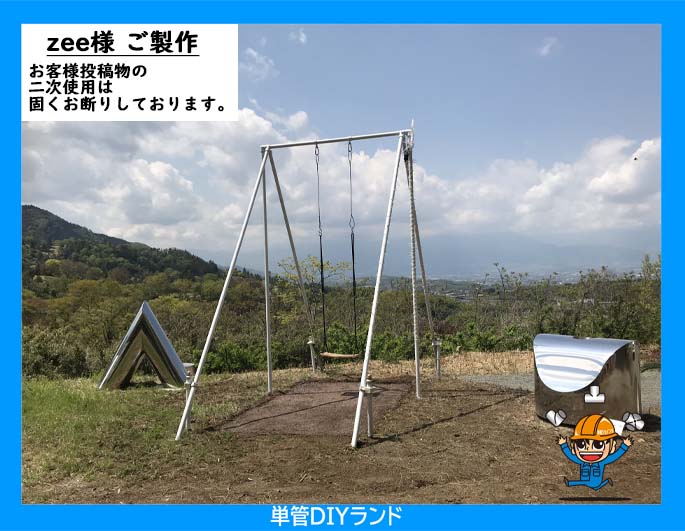

- ブランコ
- 単管パイプ薪棚
- パソコンデスク
- パソコンデスク

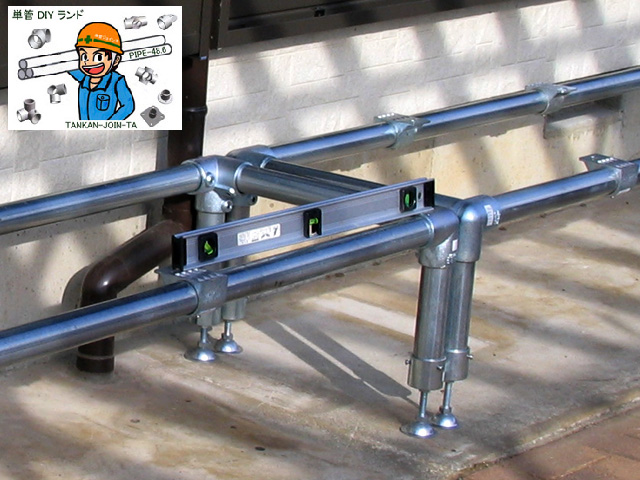

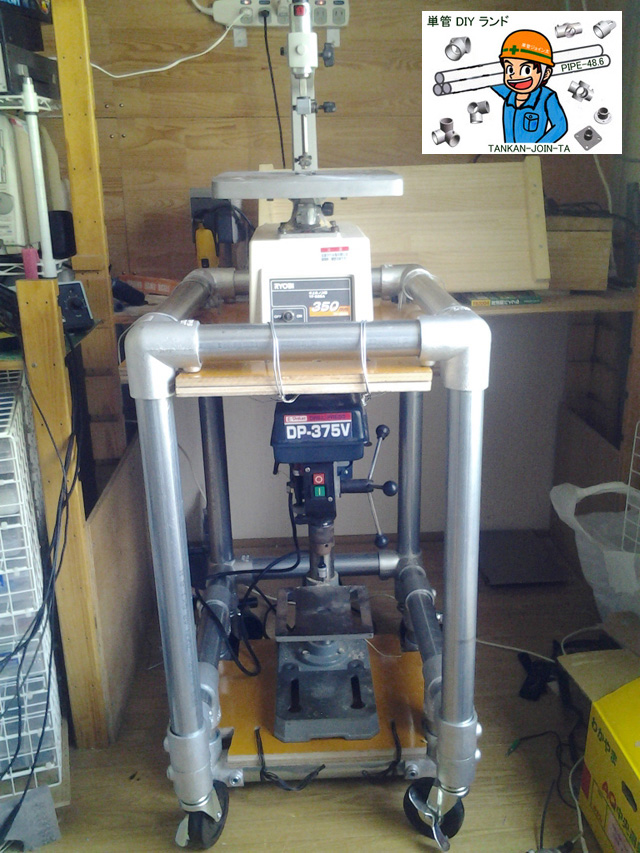

- 機械架台

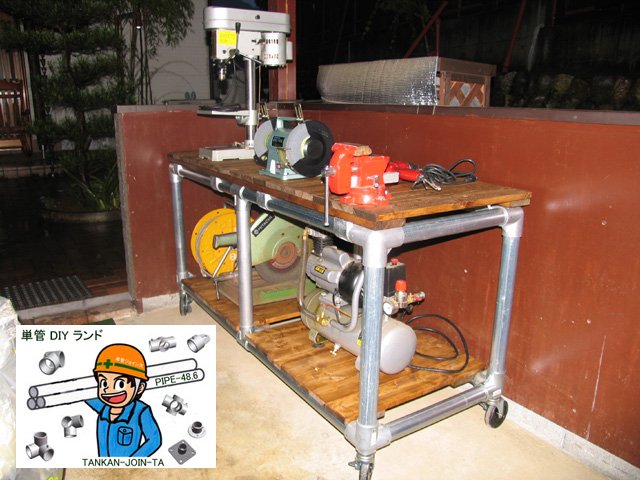

- 私のDIY作業台
- 私のDIY作業台
- 私のDIY作業台

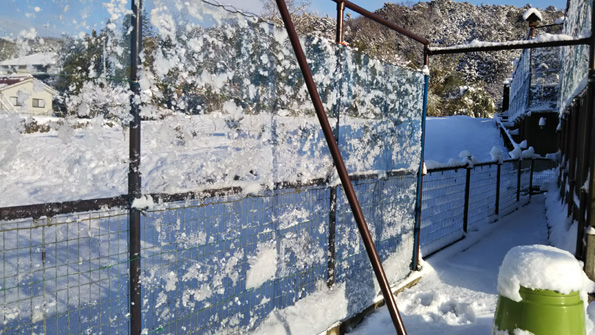

- 暴風ネット雪の朝

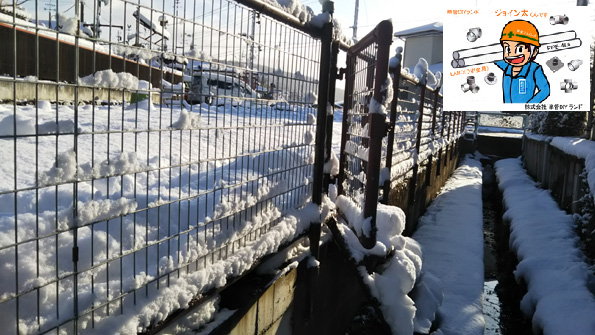

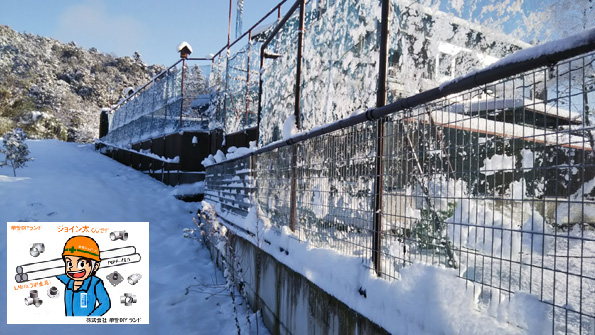

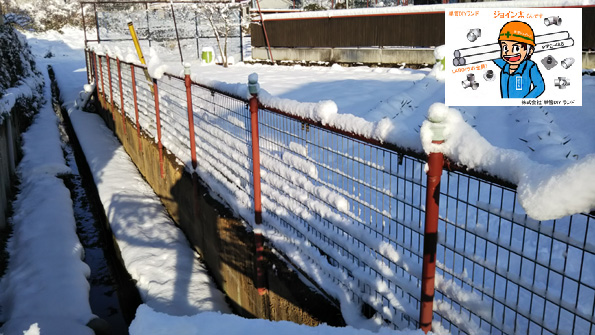

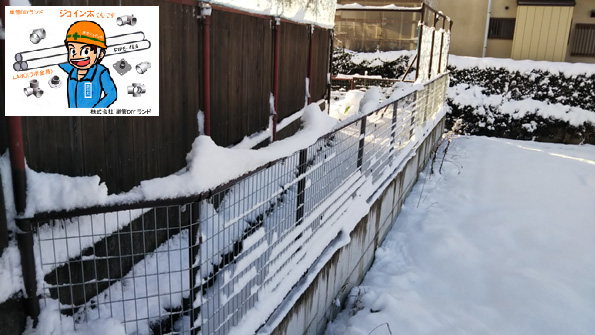

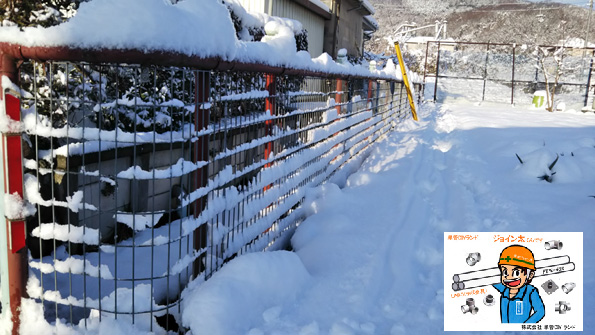

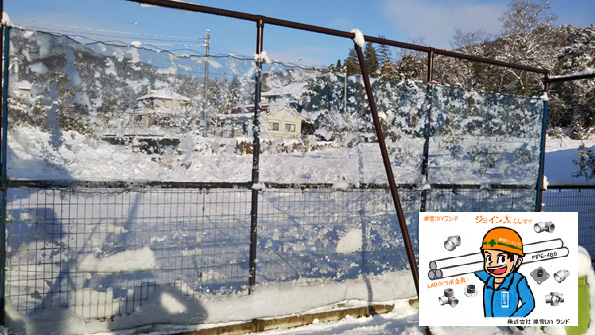

- フェンス雪の朝
- フェンス雪の朝
- フェンス雪の朝

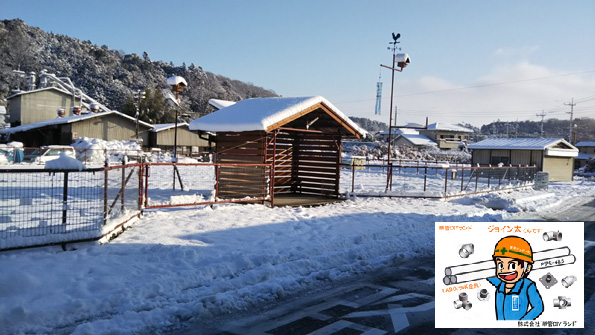

- バス停雪の朝
- フェンス雪の朝
- フェンス雪の朝

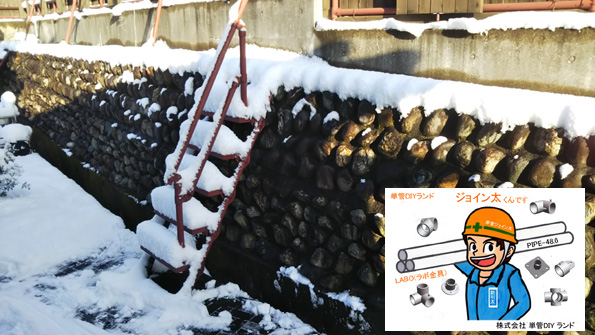

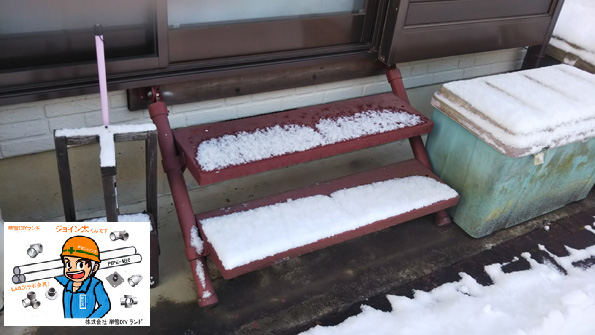

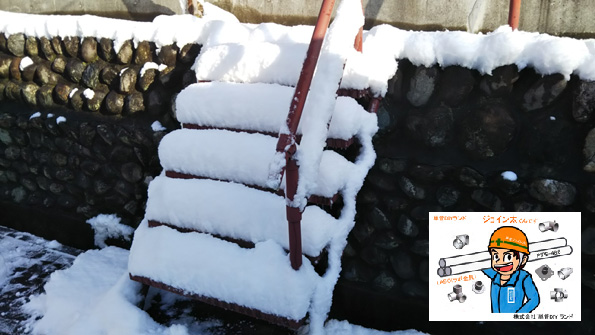

- 階段雪の朝
- 階段雪の朝

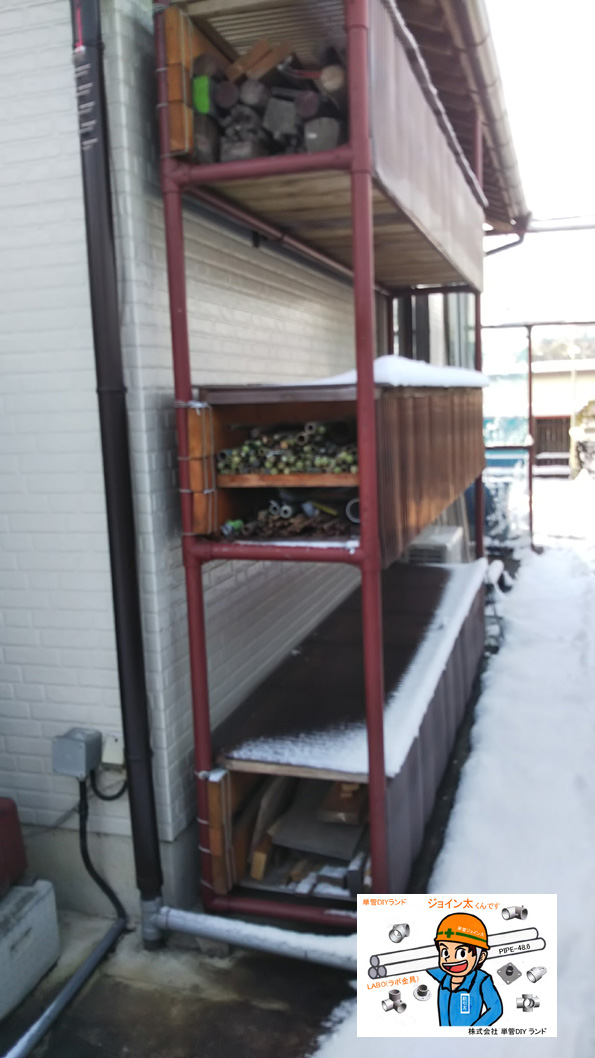

- 棚の雪の朝
- 階段雪の朝

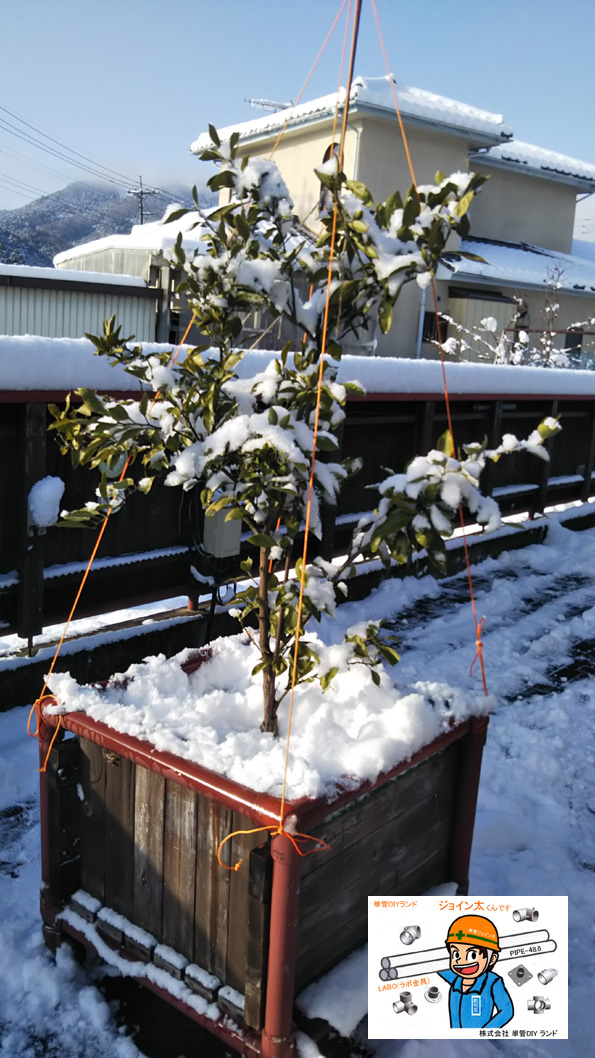

- 植木トレイ雪の朝
- フェンス雪の朝
※このページはお客様からご提供いただいた内容になりますので、二次使用は堅くお断りいたします。詳しくは利用規約・免責事項をご覧ください
単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)
↓↓↓******************↓↓↓*******************↓↓↓
ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識
ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)
単管パイプ端末専用(ゴム・安全・保護)キャップ)とは
基礎ブロックとは 建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)
サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒
単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)
単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)
ウエスタンラッチ(カインズホーム購入) ウエスタンラッチの詳細は カインズホーム リンク
ドリルビスとは、薄い鉄板に穴を空けながらネジを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8mm貫通させてドリルビスM4-16mmでネジを切りながら締め付け固定する。
単管パイプ専用吊バンド(J-TB)使用例
LABO金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット(M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』
注意:単管パイプ小屋建てる際には、確認のお勧め。
単管パイプ多目的小屋 軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

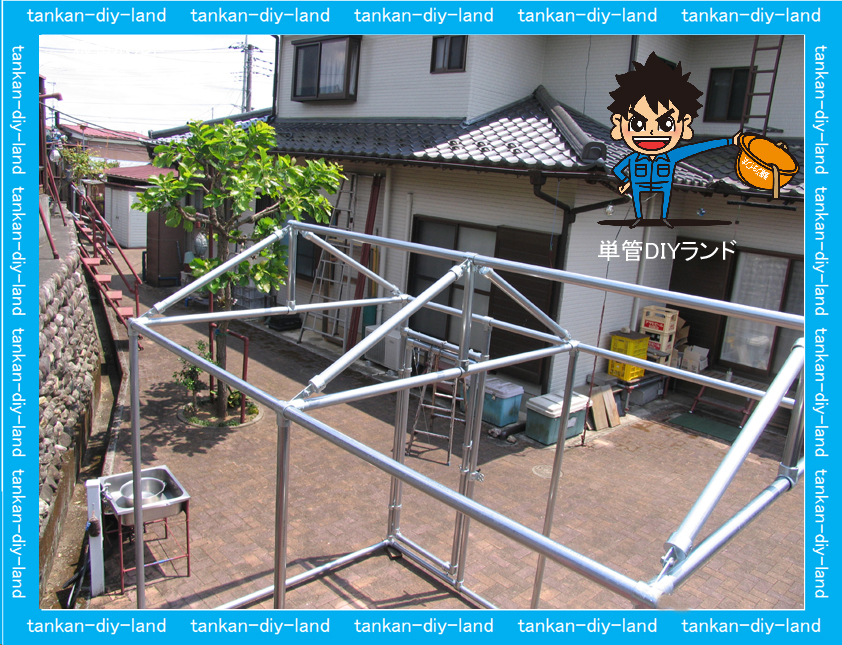

単管パイプ多目的小屋 テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
単管パイプの多目的小屋
窓を付ける
単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)
LABO金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)
パイプに直付けサドル J-1S(サドル)
単管パイプと木材の直付け接続金具(J-1S)亜鉛鍍金鋼板製
単管パイプと(木材・コンクリート支柱)等の接続金具類
パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)
パイプに直付けサドル J-1S(サドル)
単管パイプと木材のDIY工作に便利な、SPF材とは
注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。 !!!取り付けビスの締め忘れにも注意必要です!!!
LABO金具と単管パイプ、でこんな工作物が出来ます。 DIY工作類
だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)
LABO金具は溶融亜鉛メッキ仕上です。
犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ)
一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ
回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。
注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。
メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)
単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。
単管パイプ、重ければ、強いと思っていませんか???
* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。
* たわみとは、元に戻れる曲がり。
* 永久変形(曲がり)とは、曲がったまま元に戻らない。
単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』
現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。
一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質
単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)
一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質
一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質
単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)
計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』
数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)
実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。
簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8mm×2000mmは400kgで永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料
単管パイプ中間荷重、肉厚2.4mm×2000mmは350kgで永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料
LABO(ラボ)金具の止めビスとは・・ここが違う (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用) 1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg
締め付け強度(トルク)と引き抜き強度への変化
単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

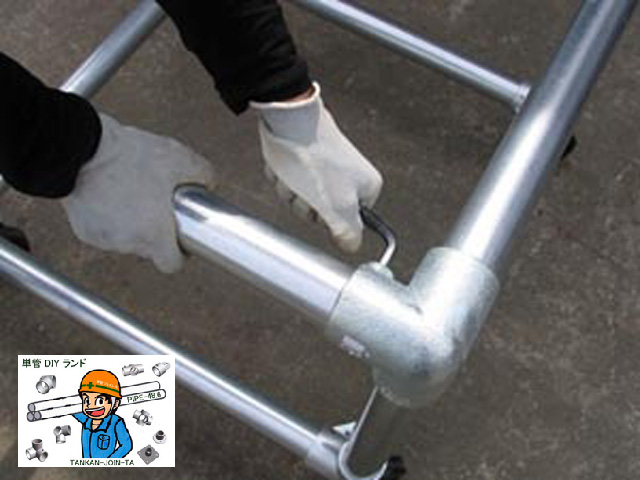

2)Lレンチで手締め引き抜き強度380k(3720N)
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
