単管パイプ継手 用途に合わせた台車が出来る、LABO(ラボ)金具Shop tankan.tv

作業に合った台車が出来て、不要になったらバラして再利用出来る、エコ金具

単管パイプ直交クロス クランプ Google画像へリンク

単管多目的ハウス Google画像へリンク ここをクリック

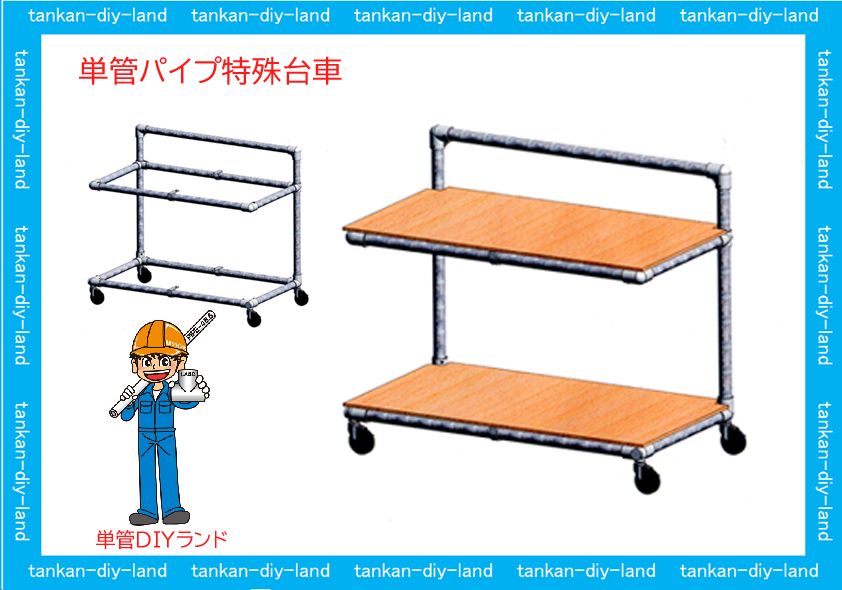

単管パイプの特殊台車 № 14420210725

特殊台車に使用のLANO(ラボ)金具類

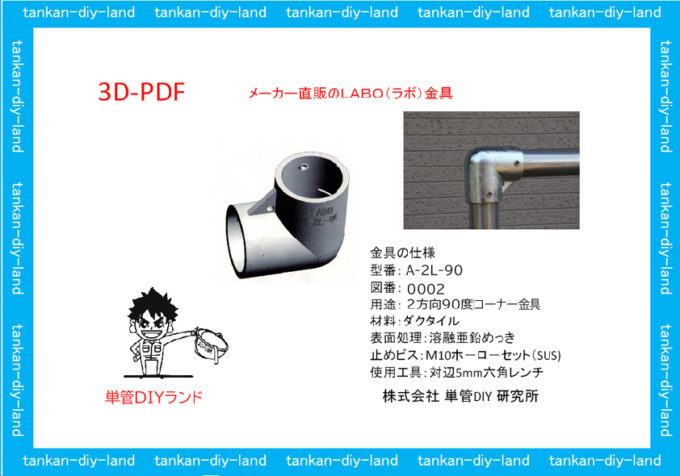

A-2L-90  2方向90度金具 金具の中まで見られる 3D-PDF

B-3K   4方向1ヶ所貫通金具 金具の中まで見られる 3D-PDF

E-3Y-100  Y型キャスター50kgタイプ金具 金具の中まで見られる 3D-PDF

D-1SB  片側サドルベース金具 金具の中まで見られる 3D-PDF

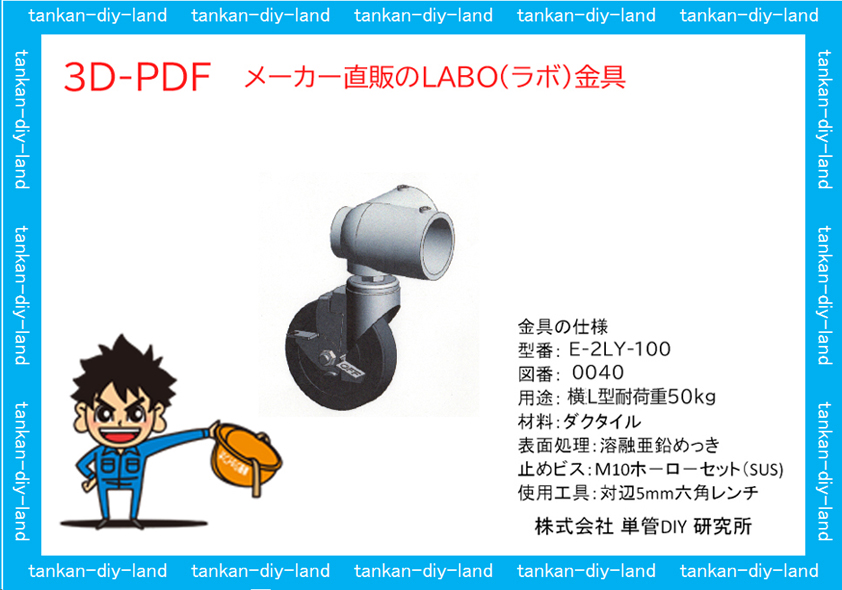

E-2LY  横L型キャスター50Kgタイプ金具 金具の中まで見られる 3D-PDF

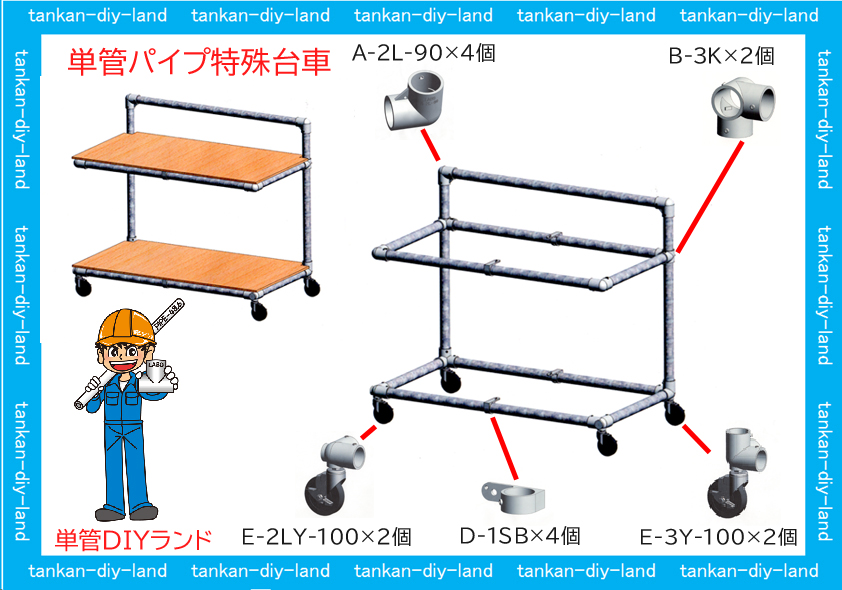

単管パイプの特殊台車に使用金具の場所

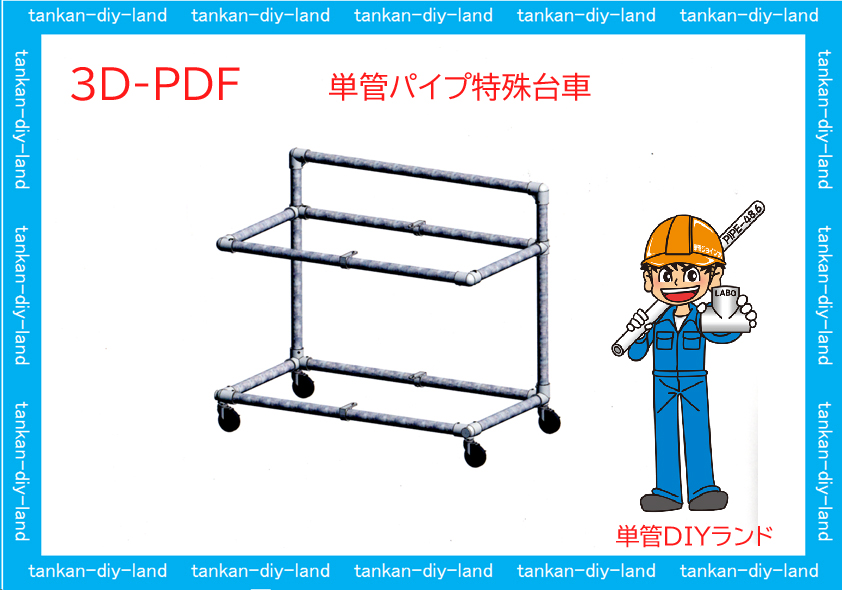

単管パイプ特殊台車の骨組み  くるくる回して何処でも見られる 3D-PDF

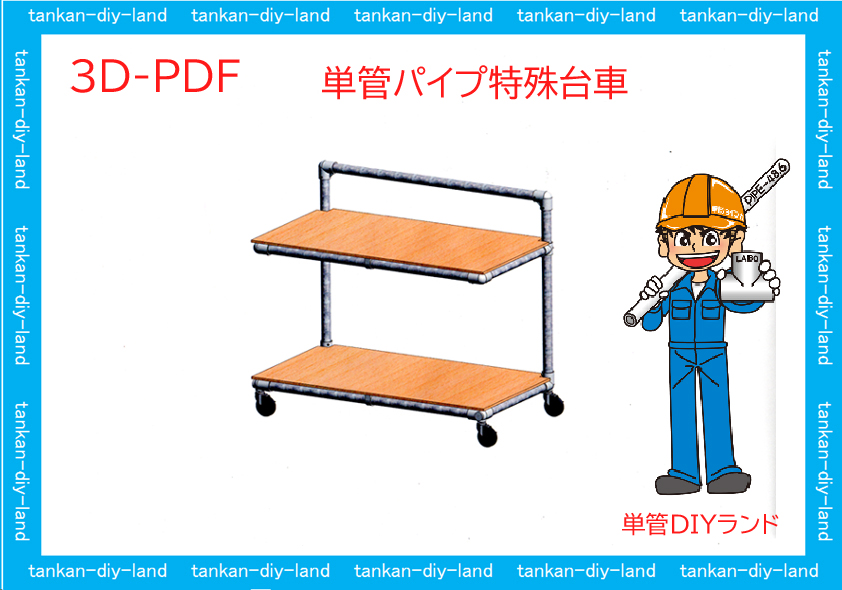

単管パイプ特殊台車の完成 くるくる回して何処でも見られる 3D-PDF

→組立て参考図でもご紹介しています←

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

単管パイプと木材または、コンクリート支柱等を接続する金具類はこちらです。金具の高さがそろってツライチがかなう金具 : 両側サドルベース金具【D-1WB】  片側サドルベース金具【D-1SB】  コーナー用サドルベース金具【D1LB】パイプに直付けする金具 : サドル【J-1SB】

木材との接続金具

単管パイプと木材のDIY工作に便利な、SPF材のご紹介

<動画>木材とLABO金具の接続説明

木材を固定用に、中間支柱は(D-1B)端は(D-1)使用

LABO(ラボ)金具 (パイプ止まり金具と貫通金具)

単管パイプ 直交クランプ LABO(ラボ)金具2種類(B-2X・B-2XB)

LABO(ラボ)ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。 キャスター

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め(サドルベース)金具・キャップ・吊りバンド・機器取付コ-ナ-金具。

LABO(ラボ)金具類

同じ金具に同じ太さの(M10)の六角ボルトを着けてみた。

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)

LABO(ラボ)金具類でこんな物もできます。

単管パイプの多目的小屋

LABO(ラボ)キャスター工作物、こんな物が出来ます。

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

単管パイプ専用吊バンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)         1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
