ご要望の多いパイプと金具の引抜荷重の簡易試験の試験台製作記録

お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。



単管パイプ金具直販 Google画像へリンク

単管パイプ名人工作の参考作品 Google画像へリンク

単管多目的ハウス Google画像へリンク ここをクリック

ご要望の多いパイプと金具の引き抜き荷重の簡易試験台の製作 № 94520210720

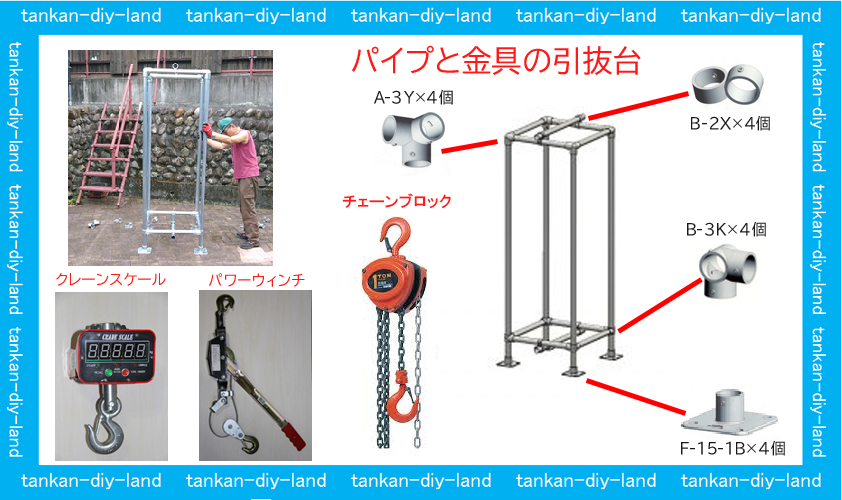

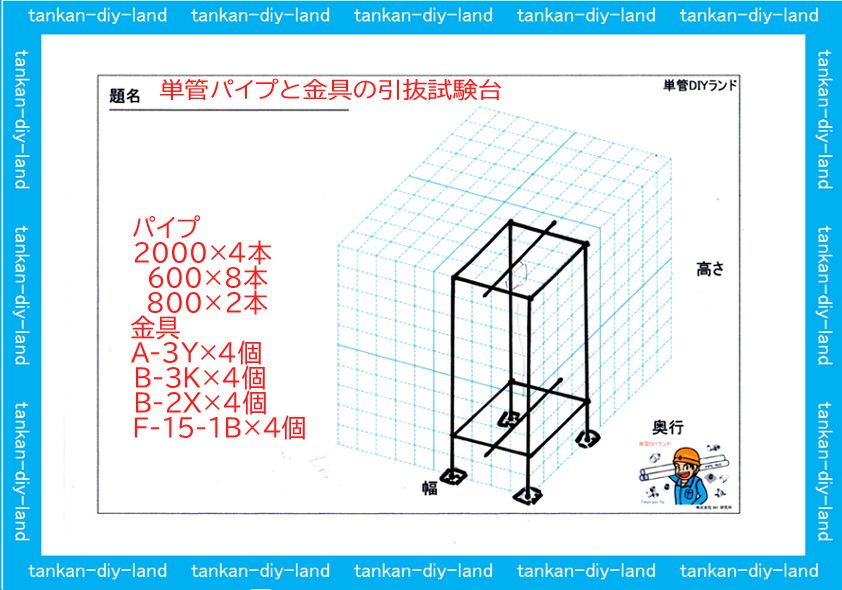

試験台の製作図(金具の拾い出し)

パイプの長さと数量

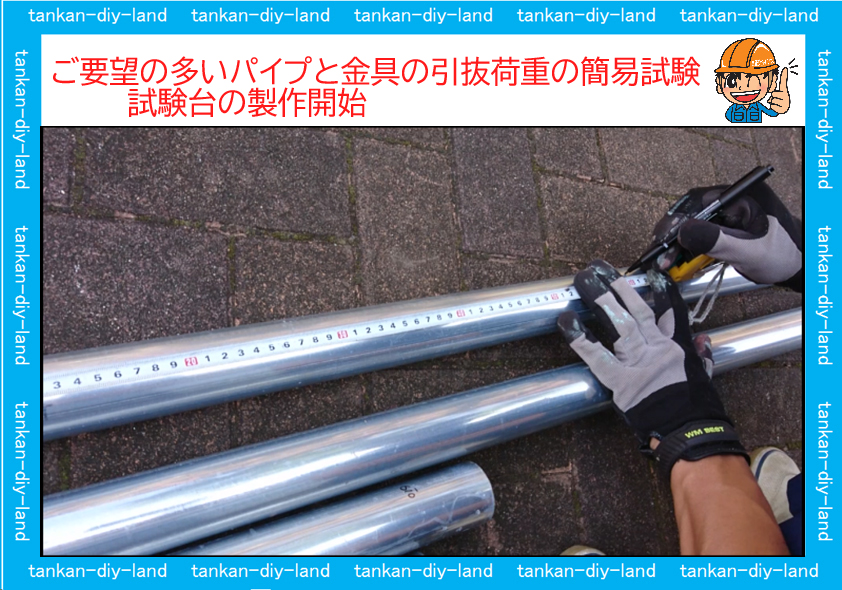

パイプ切断のマーキング

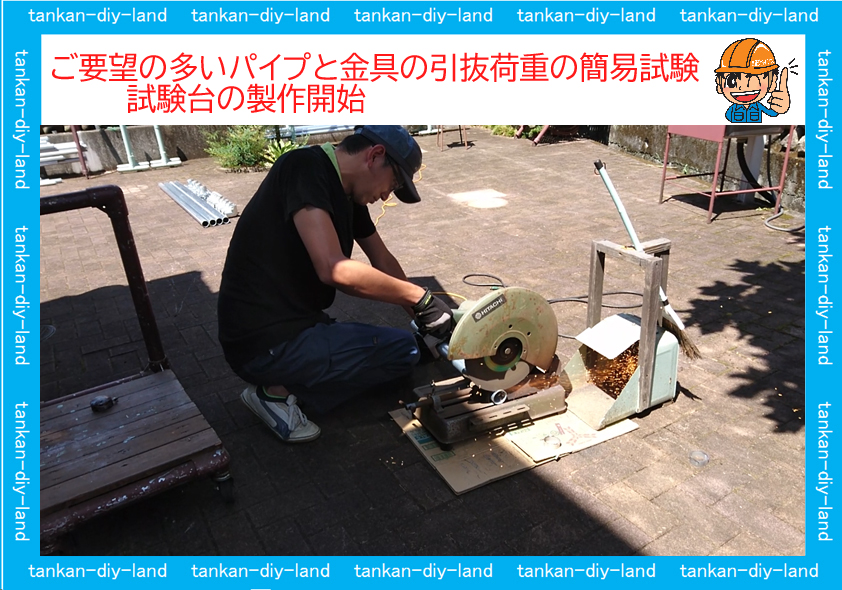

パイプ切断、高速電動カッター専用の自作切削火花の切粉の安全ゴミ取り。

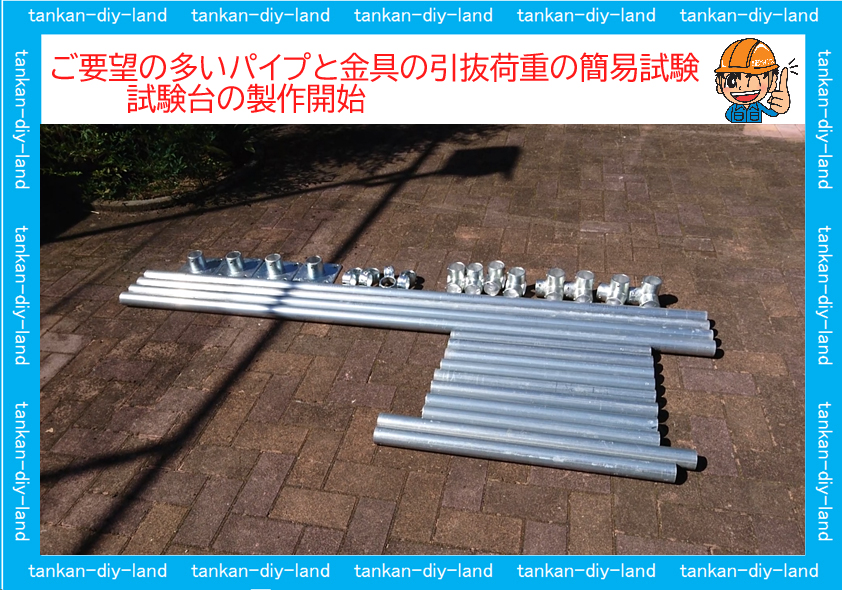

簡易引抜試験台に使用の単管パイプと金具類。

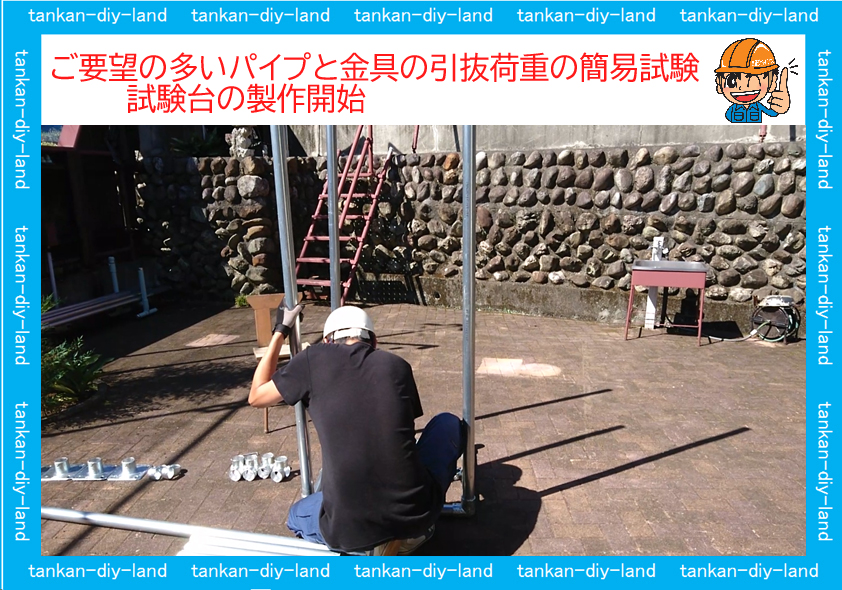

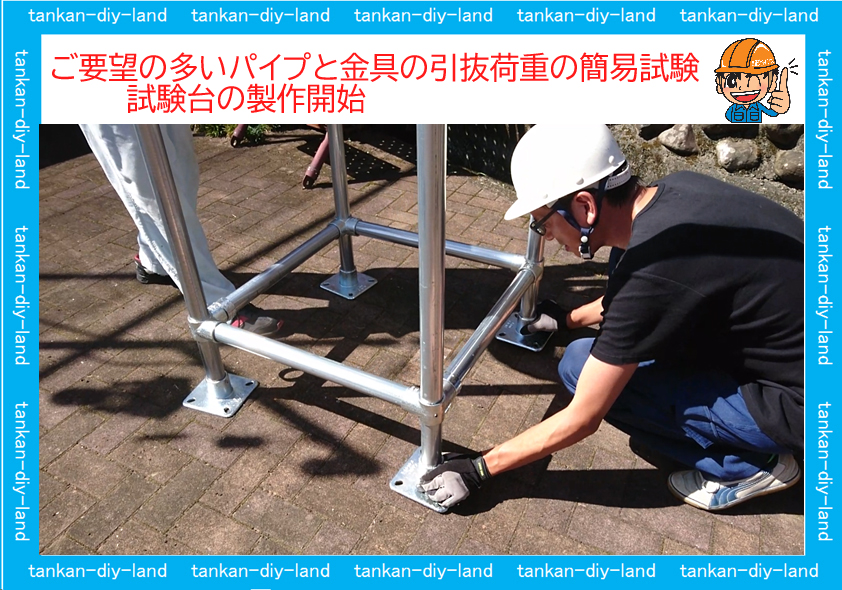

柱を4本取り付け。

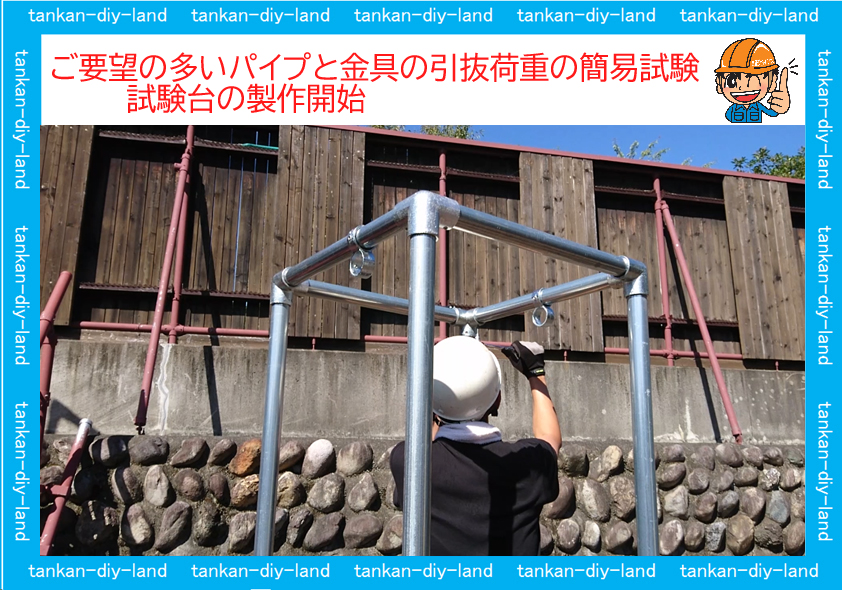

中間部の取り付け。

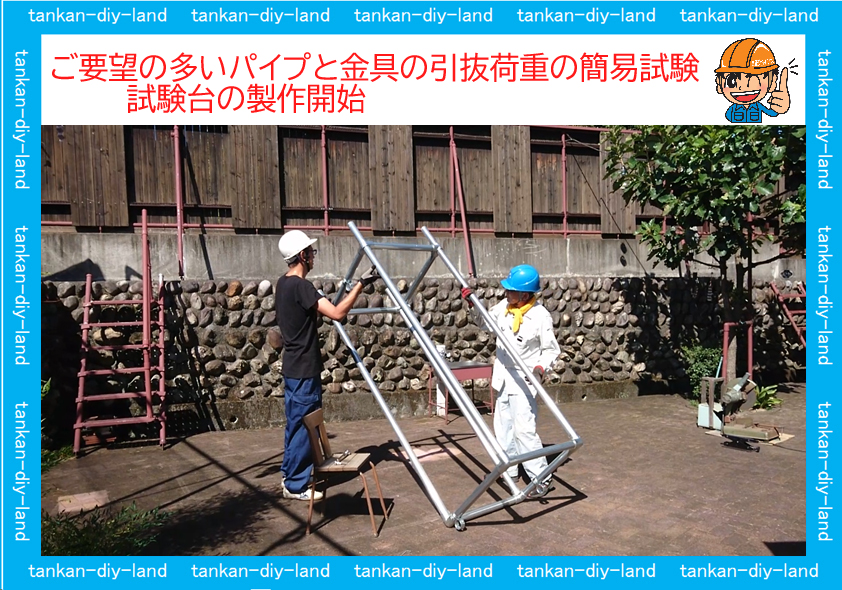

ここで横にして下部の基礎ベースの取り付け。

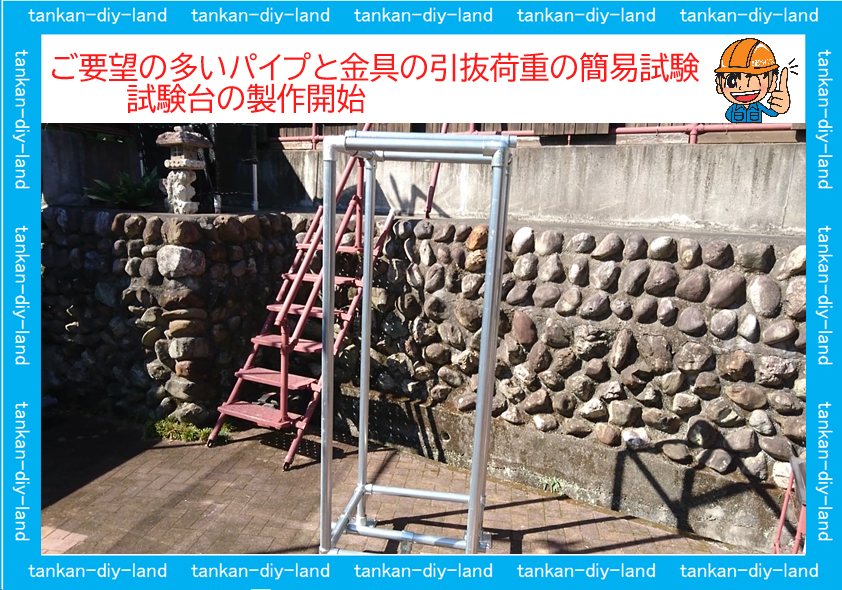

正常に立てます。

最後に全ヶ所のビス閉め忘れ確認をする。

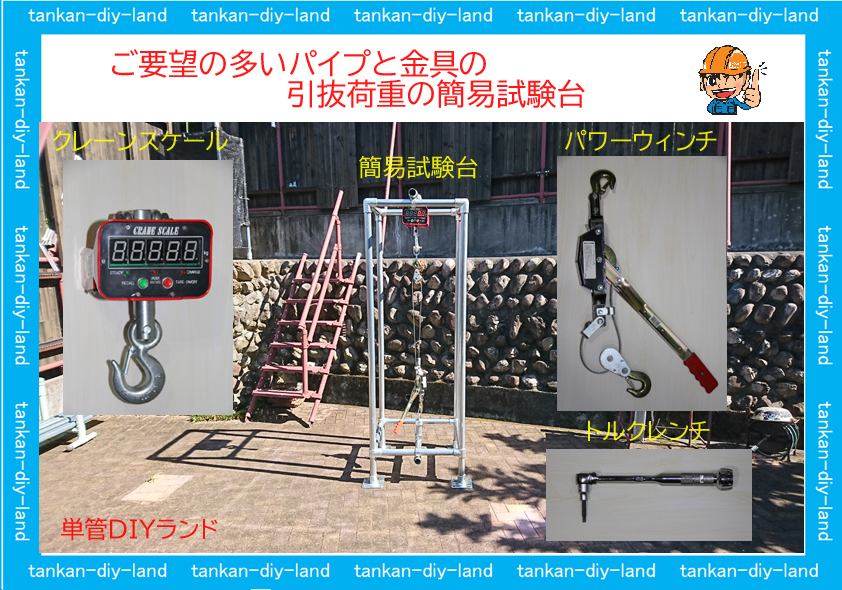

単管パイプと金具の引抜荷重(質量)の簡易試験台完成

次回下記の機器をセットしてLABO(ラボ)継手金具ジョイント類の試験結果を報告します。

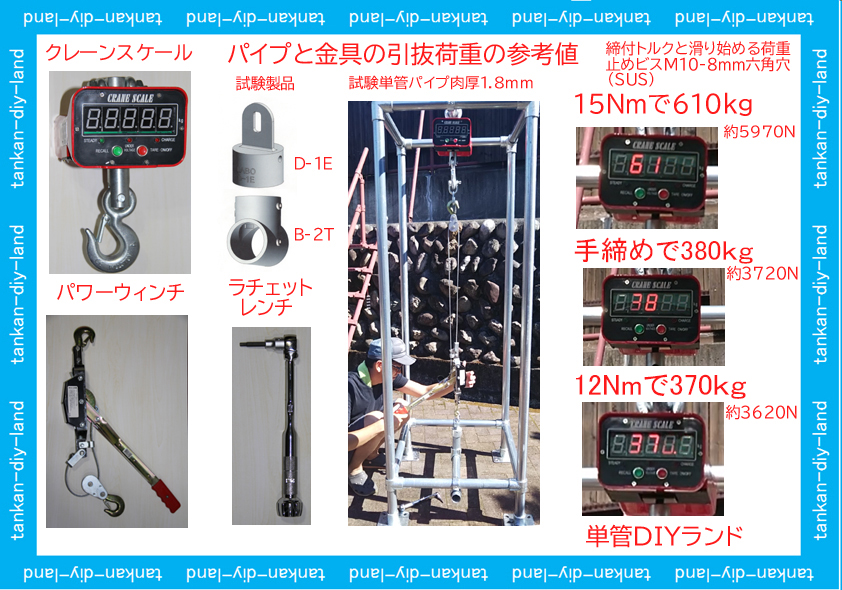

単管パイプと金具の引抜荷重試験結果の参考値(金具の締め付けトルク(強度)により引抜強度に違いがでます)

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

実際のパイプの強度(中間荷重)知りたくて・・・・試料、肉厚1.8mmと2.4mmの2000mm各1回

単管パイプの中間荷重試験(参考資料)

ヤング率の計算式との違いがどの程度か、実際に試験をしてみます。

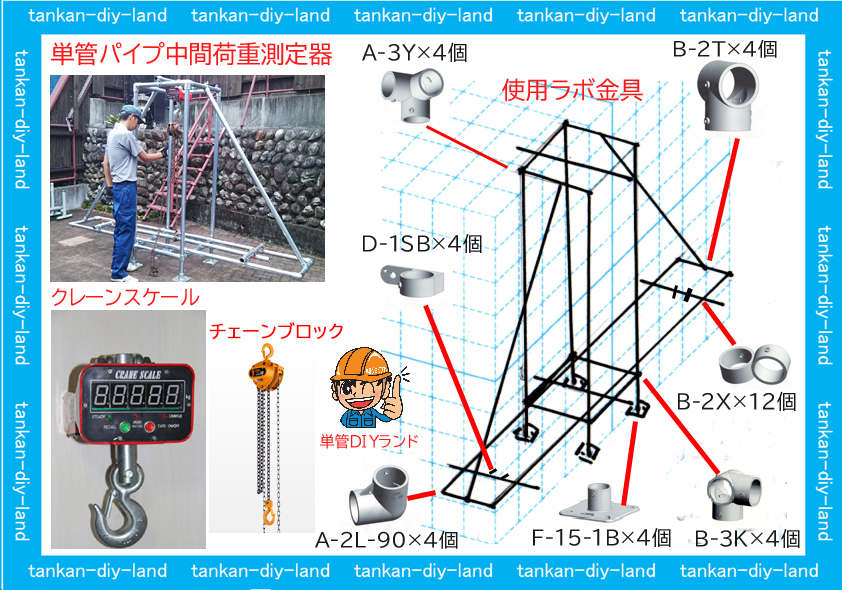

単管パイプ中間荷重台

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

単管パイプうんちく(数式からの算出結果)

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

注意:単管パイプ小屋建てる際には、確認のお勧め。

単管パイプの多目的小屋

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

単管パイプキャップのZAN(ザム)鋼板とは(ほぼ錆びないと言われる画期的な鉄板)単管パイプとほぼ同じ材質です。

ちょっと暖かい保護キャップ使用の柵(クロロプレンゴム)は耐候性がある為に想像以上に長持ちしますよ・・・

LABO protection cap K-1C(CR)  とは保護キャップ

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

設置場所に合った基礎金具や基礎ブロックを選択してください。

単管パイプ専用吊バンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

便利な角根ボルトも取り扱い販売しております。

LABO(ラボ)金具同志の接続に便利な角根ボルト(根角)丸頭タイプ(M10-25-N)

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ小屋

窓を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

サドル(J-1S)は単管パイプ専用外形48.6



単管パイプと木材のDIY工作に便利な、SPF材とは

LABO(ラボ)金具類でこんな物もできます。

DIYパイプ工作は、出来る限りパイプの加工は避ける、パイプ本来の物性値の変化により強度の低下を回避して安全第一を優先する。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)

LABO金具は溶融亜鉛メッキ仕上です。

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)
