単管小屋のドア製作に便利な自動門艦錠(ウエスタンラッチ)カインズホームで購入

自動門艦錠(ウエスタンラッチ)購入先購入先(カインズホーム)さん KWT-515  下穴3.5mmを開けてドリルビスをねじ込む。2020/11/13現在価格税込398円でした。tankan.tv

単管工作金具の予算、多くの工作物の使用金具が解る Google画像へリンク

単管パイプ切妻小屋の(ドア・トビラ)作りの使用金具類 № 169220210226

ウエスタンラッチ(カインズホーム購入)取付LABO金具(D-1SB)×3個 ドリルビスM4-16×6本(SUS)使用

ウエスタンラッチの詳細は カインズホーム リンク

自動門艦錠(ウエスタンラッチ)購入先購入先(カインズホーム)さん KWT-515  下穴3.5mmを開けてドリルビスをねじ込む。

ウエスタンラッチの取り付けは、下穴3.5mmを貫通してM4-16mm(sus)のドリルビスをねじ込み金具を止める。

ウエスタンラッチはドアを戻せば、自動で止まります。

ドリルビスとは、薄い鉄板に穴を空けながらネジで締め込み止めるビスです。

金具取付にはドリルで下穴3.8mm貫通してドリルビスM4-16mmでネジを切りながら締め付け固定する。

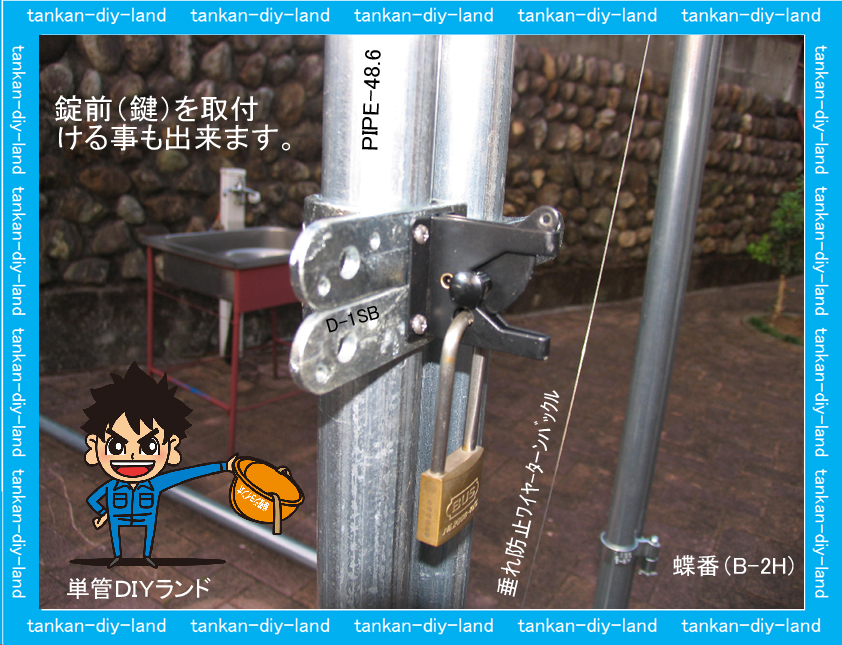

ウエスタンラッチは錠前(鍵)も付けられます。

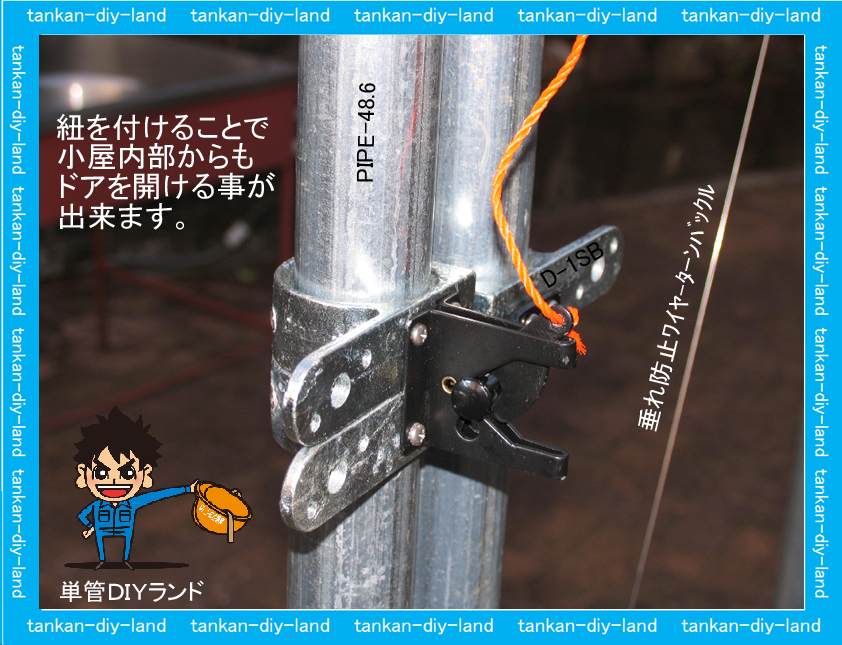

ウエスタンラッチは紐を小屋内に置く事で、閉じ込められる事の防止が出来ます。

ウエスタンラッチ(カインズホーム購入) ウエスタンラッチの詳細は カインズホーム リンク

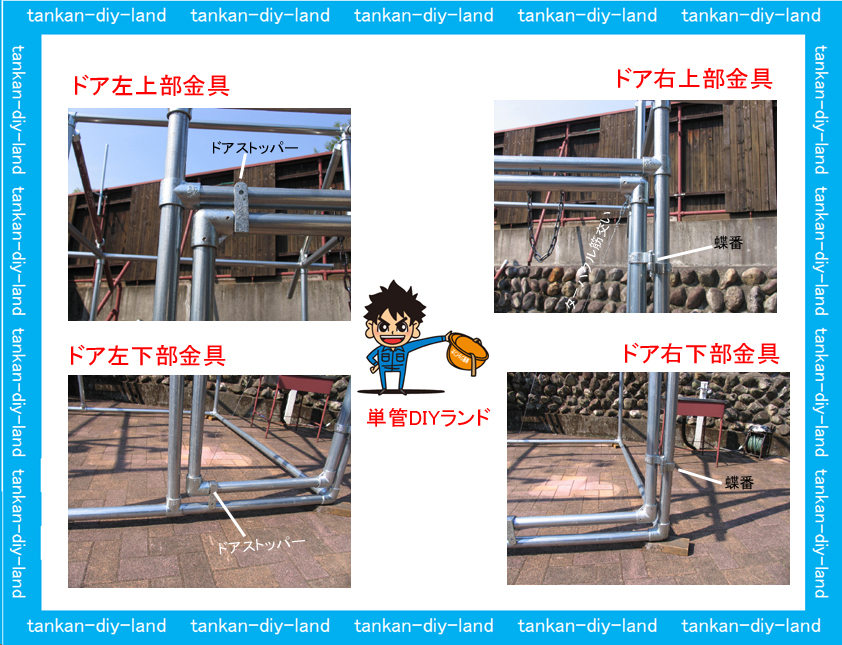

単管小屋のドア部分の金具の配置 (ドアストッパーと蝶番)

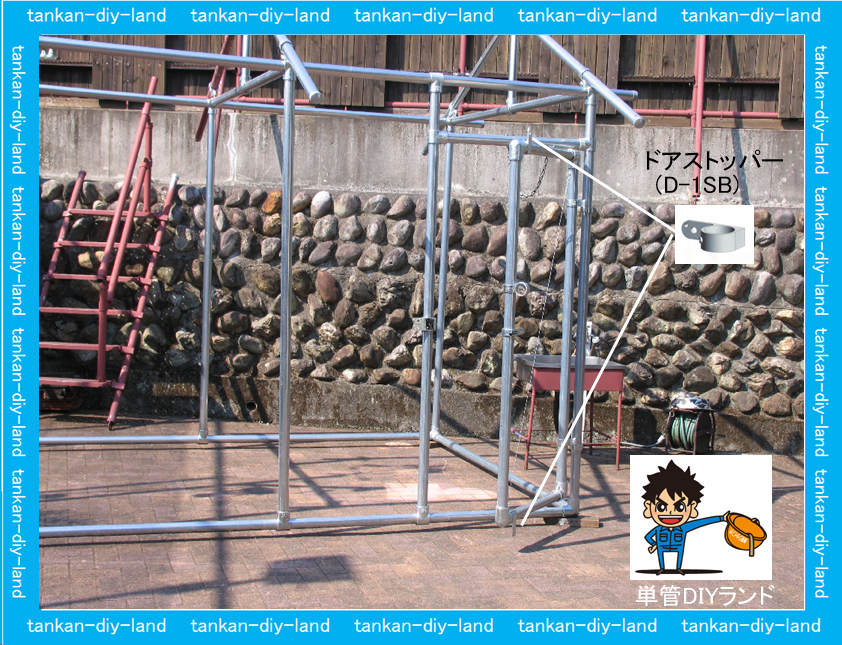

単管パイプ小屋のドア・扉の単管パイプの骨組み完成(ウエスタンラッチの止めピンを守る為にドアストッパーは必要です)

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

単管パイプ DIY 研究所 発信

注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

LABO protection cap K-1C(CR)  とは

保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・当

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

ほぼ錆びないと言われている鋼板の製造元、株式会社Fugen(旧:日新産工株式会社)

ZAM(ザム)材とは・・株式会社FugenのHP

LABO(ラボ)金具は溶融亜鉛メッキ仕上げです・・・ドブメッキとか天ぷらメッキとも呼ぶ・・。

LABO(ラボ)金具類でこんな物もできます。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!!!! 錆びはここから始まります。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

単管パイプの多目的小屋

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

小屋の『束の位置の違い』と使用出来るかなぐの種類↓

切妻タイプ屋根には2種類の作り方があります。

単管パイプ専用吊バンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

木材との接続を楽しくするLABO(ラボ)継手金具

単管パイプと木材との接続金具

パイプと木材の直付け接続金具(J-1S)

単管パイプ目隠し板塀『自由柱(背柱)タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具(コンクリートにアンカーボルトで直止めサドルベース)

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)         1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
