コンクリートプラグでF-15-1Rをコンクリートに設置

F-15-1Rをコンクリートに設置する

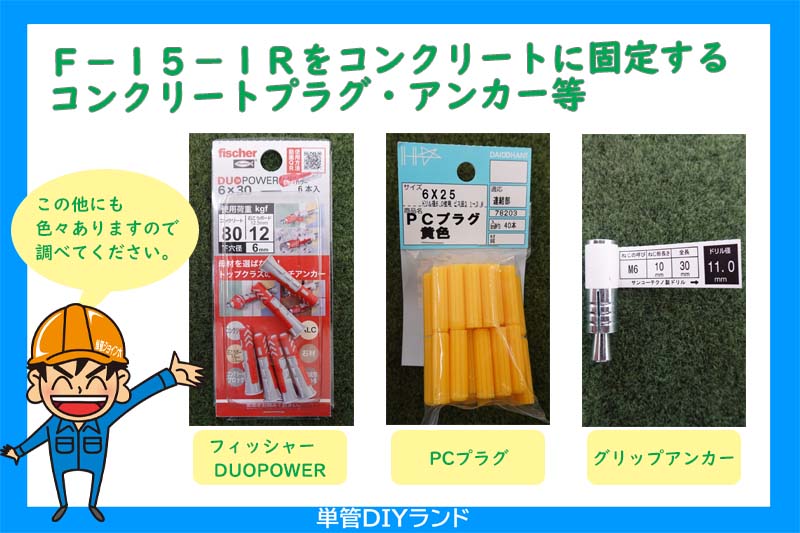

今回ご紹介するのはフォークリフトガードの動画で名人が紹介していたコンクリートプラグ・アンカー等をご紹介

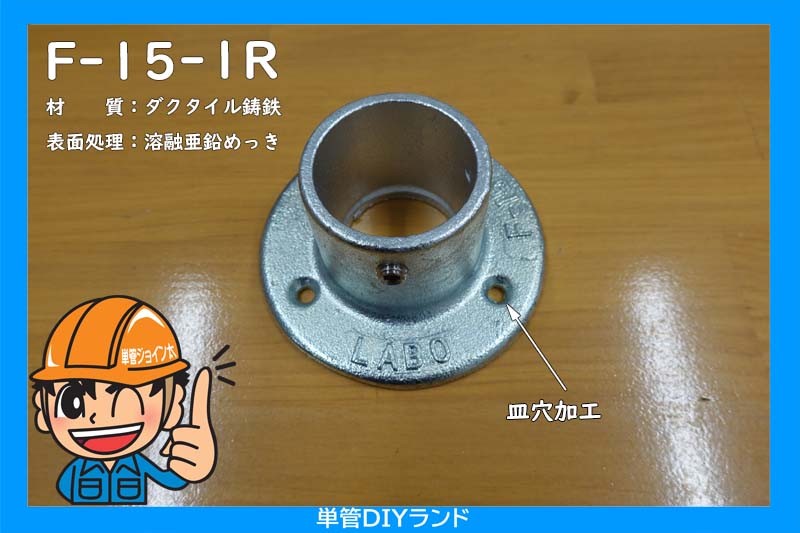

F-15-1Rは木材等に取り付けるように設計されているため木ねじ(皿頭)用の穴(皿ザグリ)になっています。

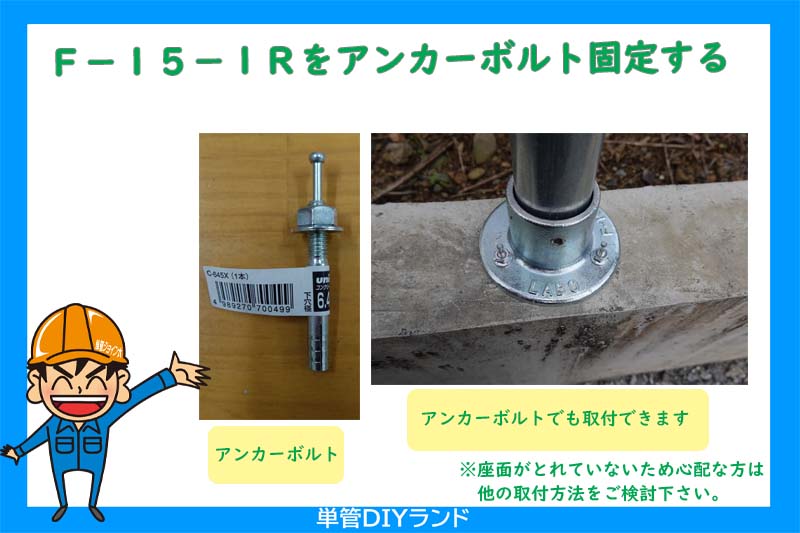

アンカーボルトでも取り付けは可能ですが座面があまりとれません。

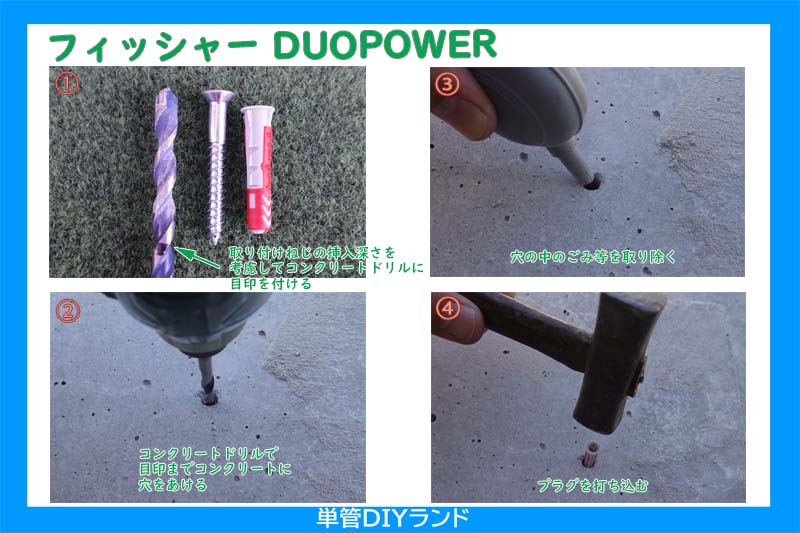

フィッシャー DUOPOWERでの取付

フィッシャー DUOPOWER サイズ:6×30

使用ねじ

 皿木ねじ:呼び4.5×38

使用工具

 コンクリートドリル 刃径6mm

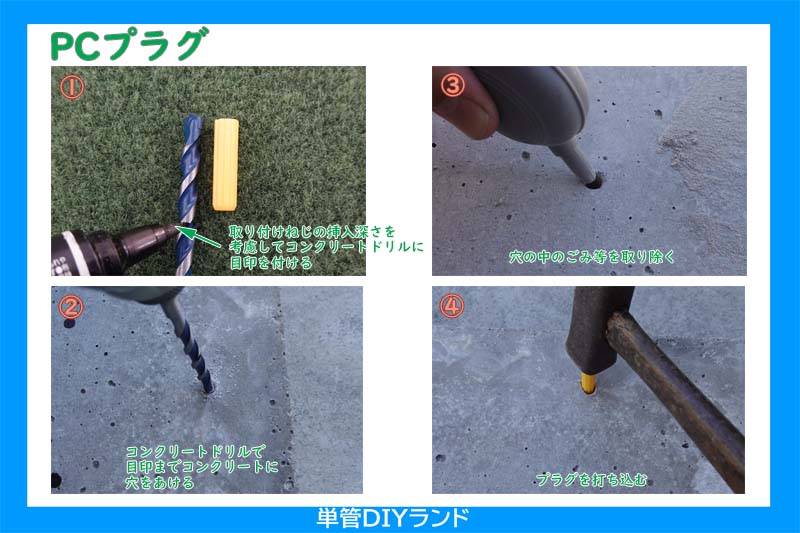

PCプラグでの取付

PCプラグ サイズ6×25

取り付けねじ

 コーススレッド:呼び3.8×25

 ※皿の頭部が皿ザグリにあまりかからないためご心配な方は他の取付方法をご検討下さい。

使用工具

 コンクリートドリル 刃径6mm

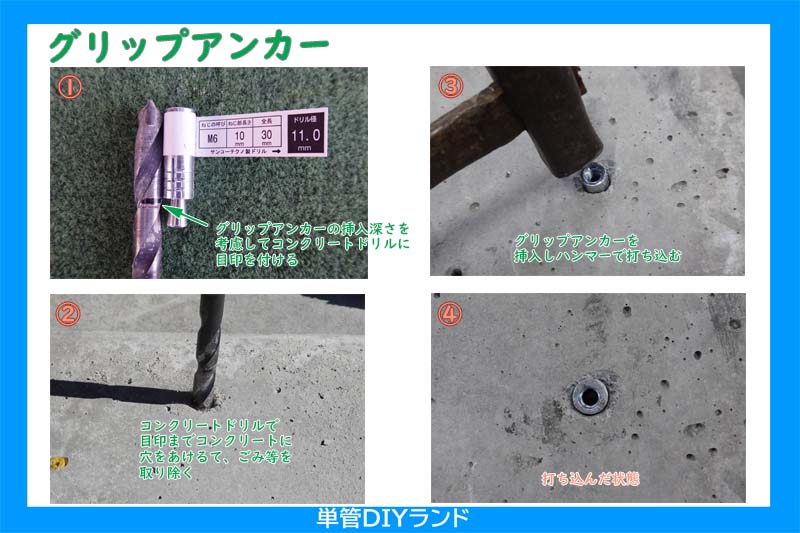

グリップアンカーでの取付

グリップアンカー サイズ:M6(ねじ長さ10mm)全長30mm

取り付けねじ

 皿小ねじ:M6×15

 ※穴の寸法に余裕がないためF-15-1Rの取付穴に合わせた、グリップアンカーの設置に高い精度が必要になります。

使用工具

 コンクリートドリル 刃径11mm

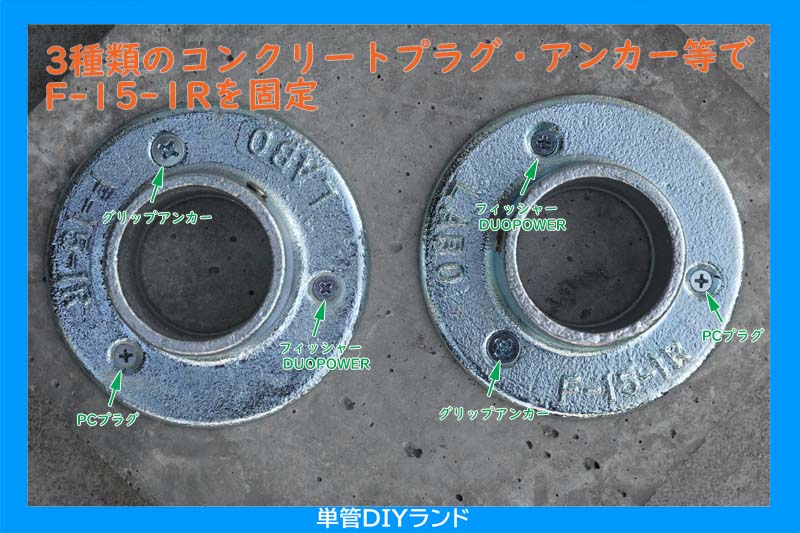

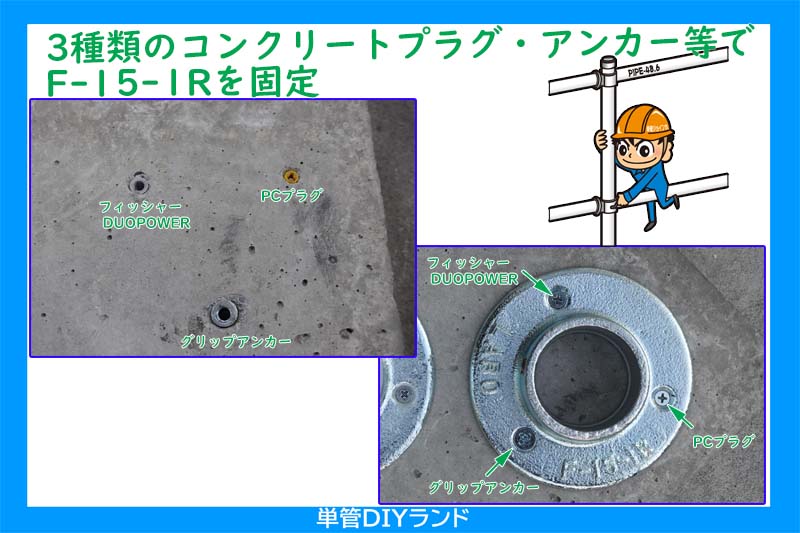

3種類のコンクリートプラグ・アンカー等でF-15-1Rを固定

※設置状況にもよりますがコンクリートにF-15-1Rを取り付ける場合、取り付けねじサイズが呼び4.5程度なら余裕もあり取り付けやすいと思われます。

※各取付方法は参考になります。ご購入された商品の施工方法、使用上の注意等をよく読み作業を行ってください。



F-15-1Rショッピングページ



他にもいろいろな金具がありますので、ぜひショップページで見てみてくださいね。
