2017.05.24 / 最終更新日：2022.01.20

単管パイプ継手DIY工作のバイクスタンド

単管パイプDIY工作真似したくなる工作展示会①～⑥へリンク

単管パイプの強度とは・・・たわみ（曲がり）が元に戻れる荷重（Google画像にリンク）

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ちょっと覗いてみてください↓↓

単管多目的ハウス　Google画像へリンク　ここをクリック

真似したくなる単管金具　Google画像へリンク　ここをクリック

単管工作名人ブログ　Google画像へリンク　ここをクリック

単管パイプＬＡＢＯ（ラボ）工作画像　ここをクリック

単管パイプDIY工作　Google画像へリンク　ここをクリック

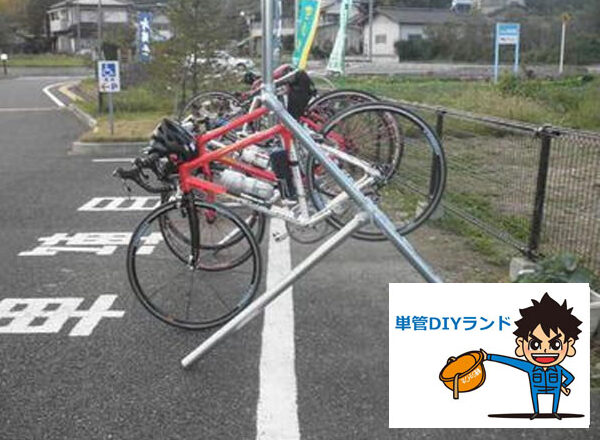

単管パイプ DIY バイクスタンド

サイクリング

ＬＡＢＯ（ラボ）金具とは、どんな物

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ！！！・・単管工作の豆知識

設置場所に合った基礎金具や基礎ブロックを選択してください

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】

単管パイプ工作スノコとは　金具で止めるタイプと　枠にはめ込むタイプの2種類から選択

単管パイプの板塀に使用金具単管パイプ

単管パイプ小屋の木材との接続用金具　(他の金具に合わせて5ｍｍ浮くベースタイプとパイプ直付けサドルタイプ）

基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）

単管工作に便利な金具と木材(市販品）

ウエスタンラッチ購入先　カインズホームさん　ウエスタンラッチの詳細は　カインズホーム　リンク

波板取付金具　購入先　カインズホームさん　パイプボルトセット　10本セット（1/4×50×80）￥238（2019/4/28）購入

パイプボルトセット　カインズホームさん

単管パイプ専用吊バンド(J-TB)使用例

ＬＡＢＯ(ラボ）金具　表面処理：溶融亜鉛めっき仕上げ　（パイプ止まり金具と貫通金具）

ＬＡＢＯ（ラボ）ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

※M10-25-Nは販売を終了しています代替え品鉄角根丸頭ボルト【M10-25-KS】

ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ　　キャスター

ＬＡＢＯ（ラボ）金具ではこんな物も出来ます

単管パイプキャスター付き工作物

基礎ブロック市販品・基礎金具・水平調整金具・壁金具・アタッチメント・サッシ取付金具

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】
※G-80Aは販売を終了しています代替え金具 アタッチメント４０【G-40A】

ＬＡＢＯ（ラボ）金具本体溶融亜鉛めっき仕上げ
つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め（サドルベース）金具・キャップ・吊りバンド・機器取付コ－ナ－金具

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】
※G-80Aは販売を終了しています代替え金具 アタッチメント４０【G-40A】

単管パイプザムキャップ　ZAM材とは：ほぼ錆びないと言われる画期的な鉄板。
耐食性が溶融亜鉛めっき鋼板に比べて１０〜２０倍優れていて、切断面はめっき層から溶け出したアルミニウム・マグネシウムを含む
微細な亜鉛系保護皮膜が覆うので、優れた耐食性を発揮しています。（型番Ｋ-1Ｃ）

錆に強いLABO(ラボ）金具の表面処理（メッキ）について

ＬＡＢＯ（ラボ）継手・金具・ジョイント・クランプ類は、殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う

ＬＡＢＯ(ラボ）金具は水滴が溜り難い・・・ここが違う　（管止めが4分割や、溜り部に穴、等の水の通り道があるから錆にも強い）

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量　PIPE-48.6×2.4　(JIS G 3444)

単管パイプの機械的性質（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

実際の中間強度が知りたくて、試験台を作り試験をやって見た・・・参考資料です。

単管パイプ2ｍ支点っでの中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。

パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し（荷重５０kg単位)

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなっかた）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなっかた）参考資料

ＬＡＢＯ金具と単管DIY工作類

基礎ブロックとは建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

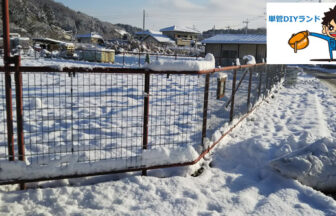

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています代替え品鉄角根丸頭ボルト【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています代替え品鉄角根丸頭ボルト【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています代替え品鉄角根丸頭ボルト【M10-25-KS】

場所に合わせた自転車置き場

※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z)）1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です
単管パイプと（木材・コンクリート支柱）等の接続金具類

パイプが金具の肉厚分5ｍｍ浮くサドル・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル・Ｊ-1Ｓ(サドル）

単管パイプと木材のDIY工作に便利な、SPF材とは（ツーバイーフォー木材）

注意：弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任となります。
！！！取り付けビスの締め忘れにも注意必要です！！！

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、
キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。

注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食パイプもいずれ錆びが広がる。（参考資料）
