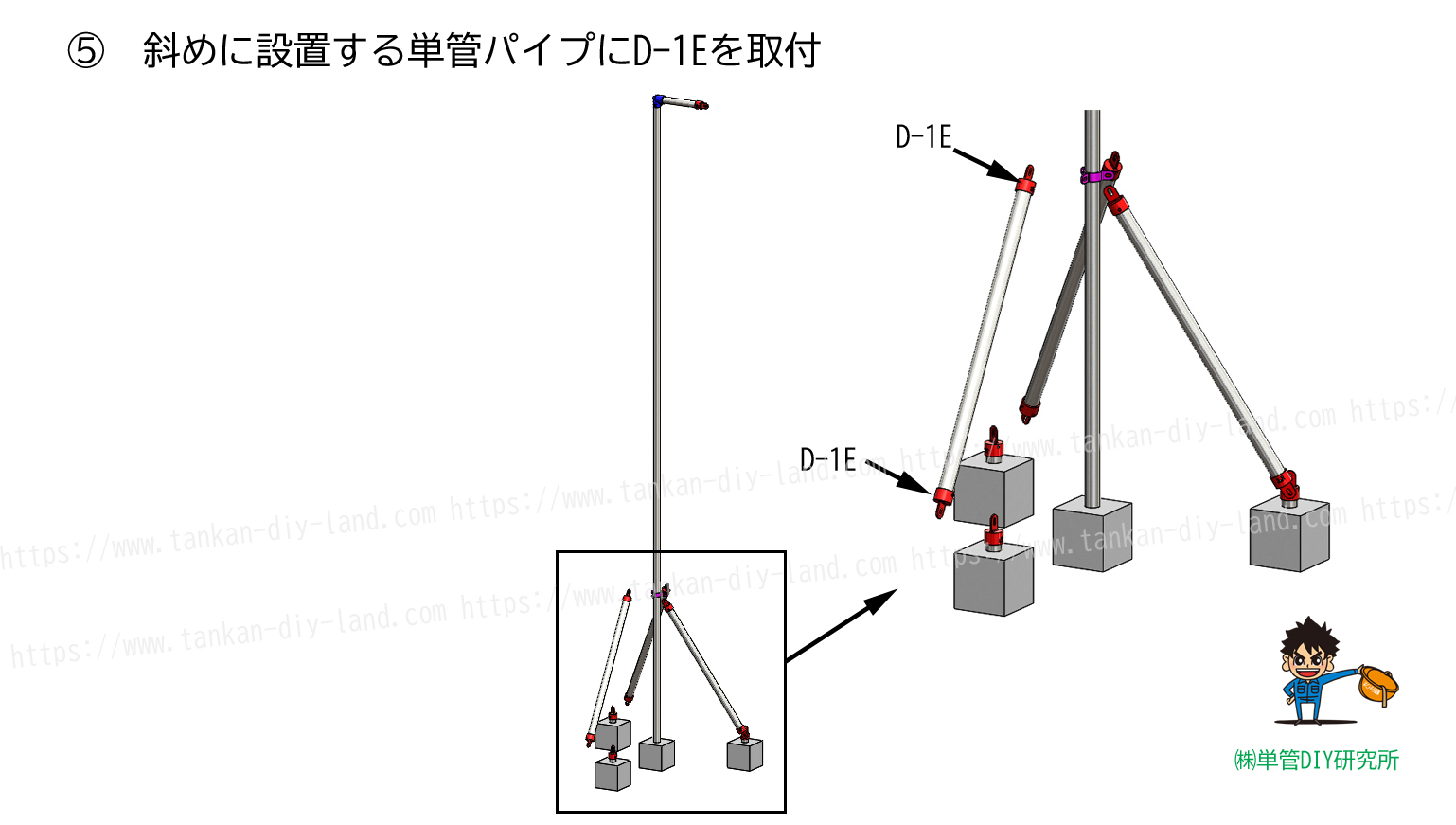

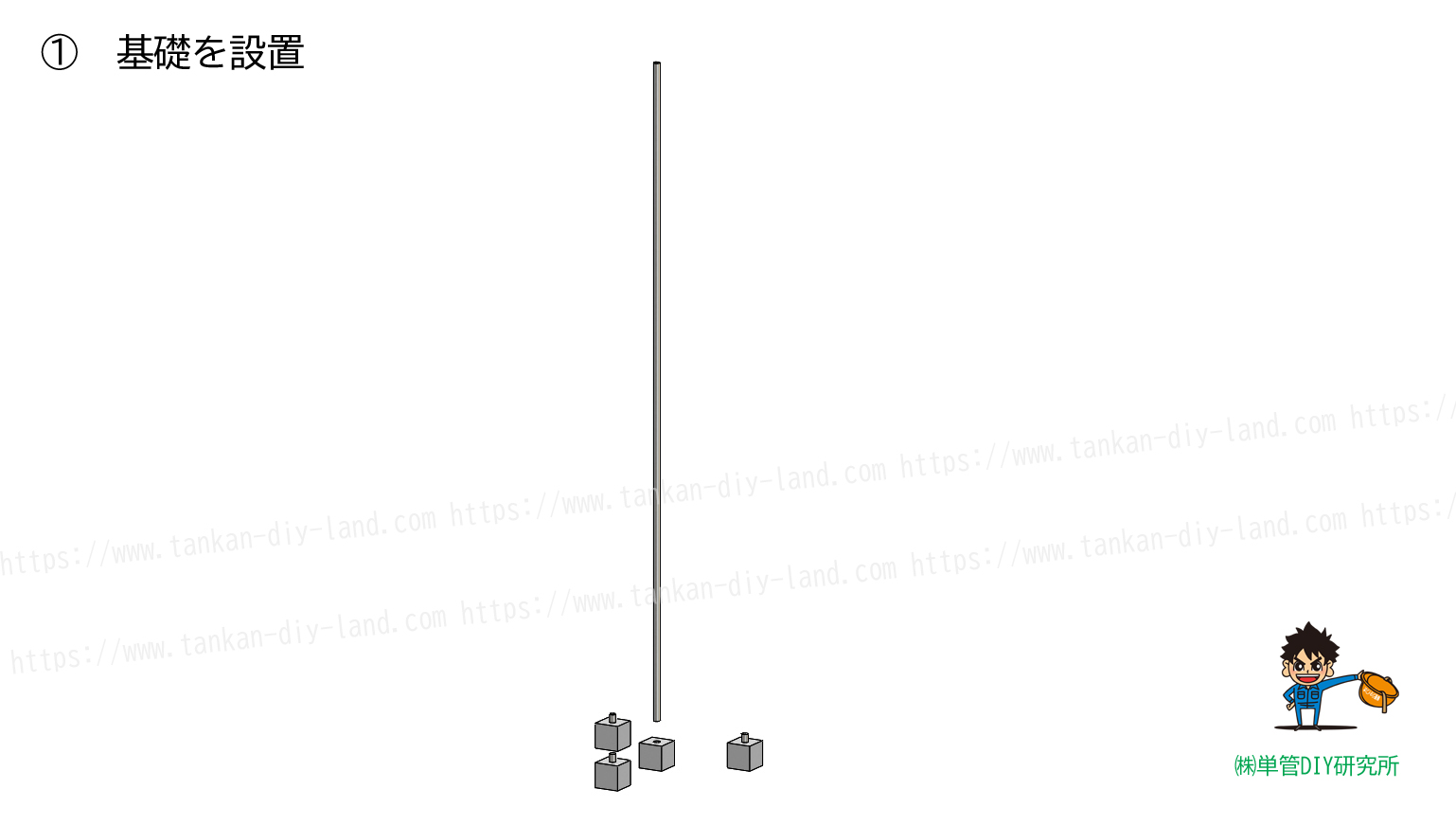

組立て方法ご紹介（画像）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※組立順の説明書ではございませんので、お客様の工夫でお作りください。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※画像を一つずつクリックして大きくしてご覧ください。

組立て方法ご紹介（動画）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※組立順の説明書ではございませんので、お客様の工夫でお作りください。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※三角の再生ボタンをクリックしてご覧ください。

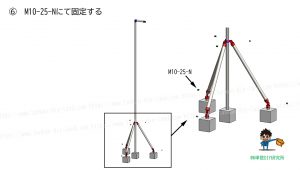

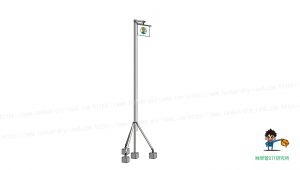

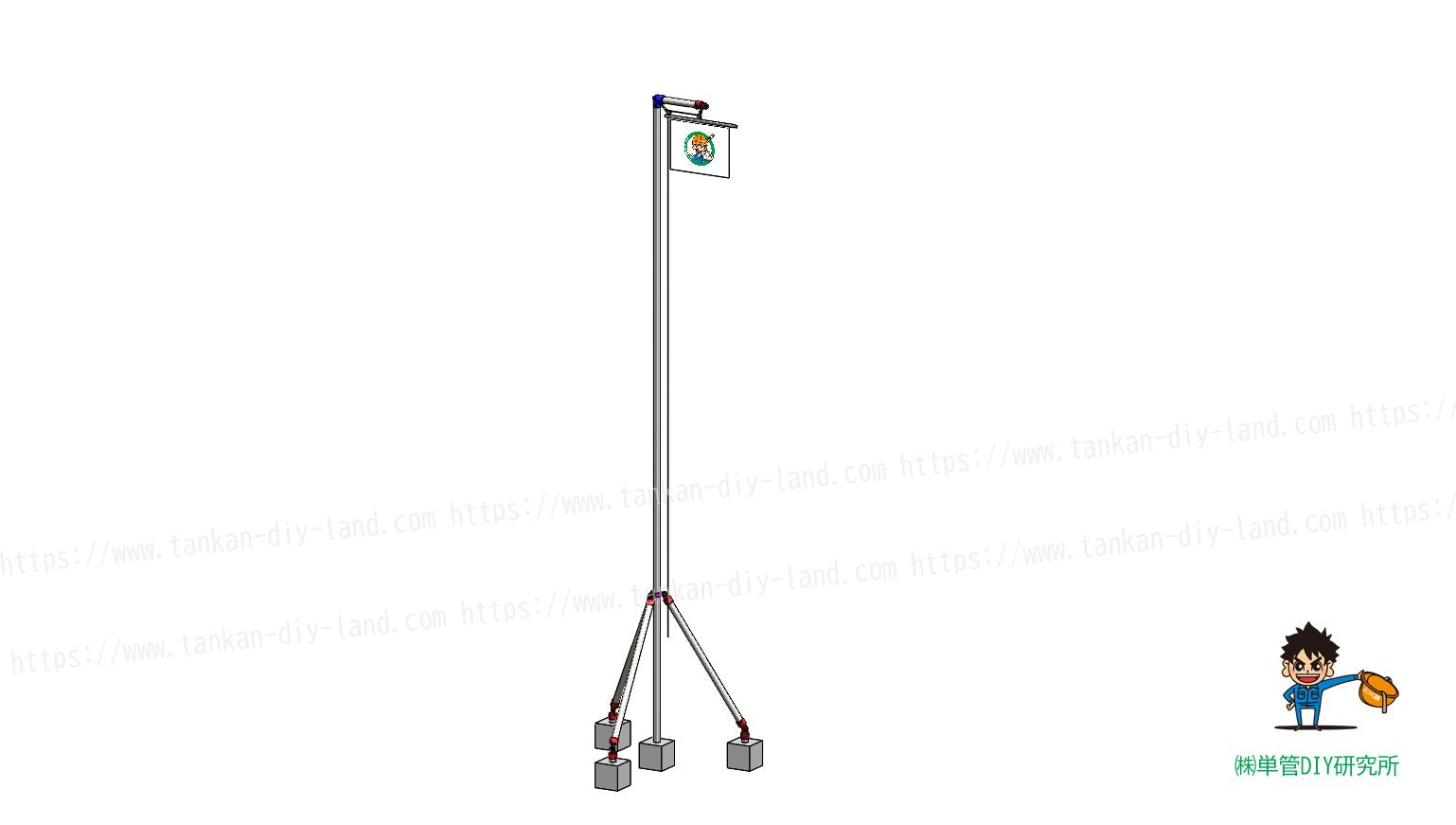

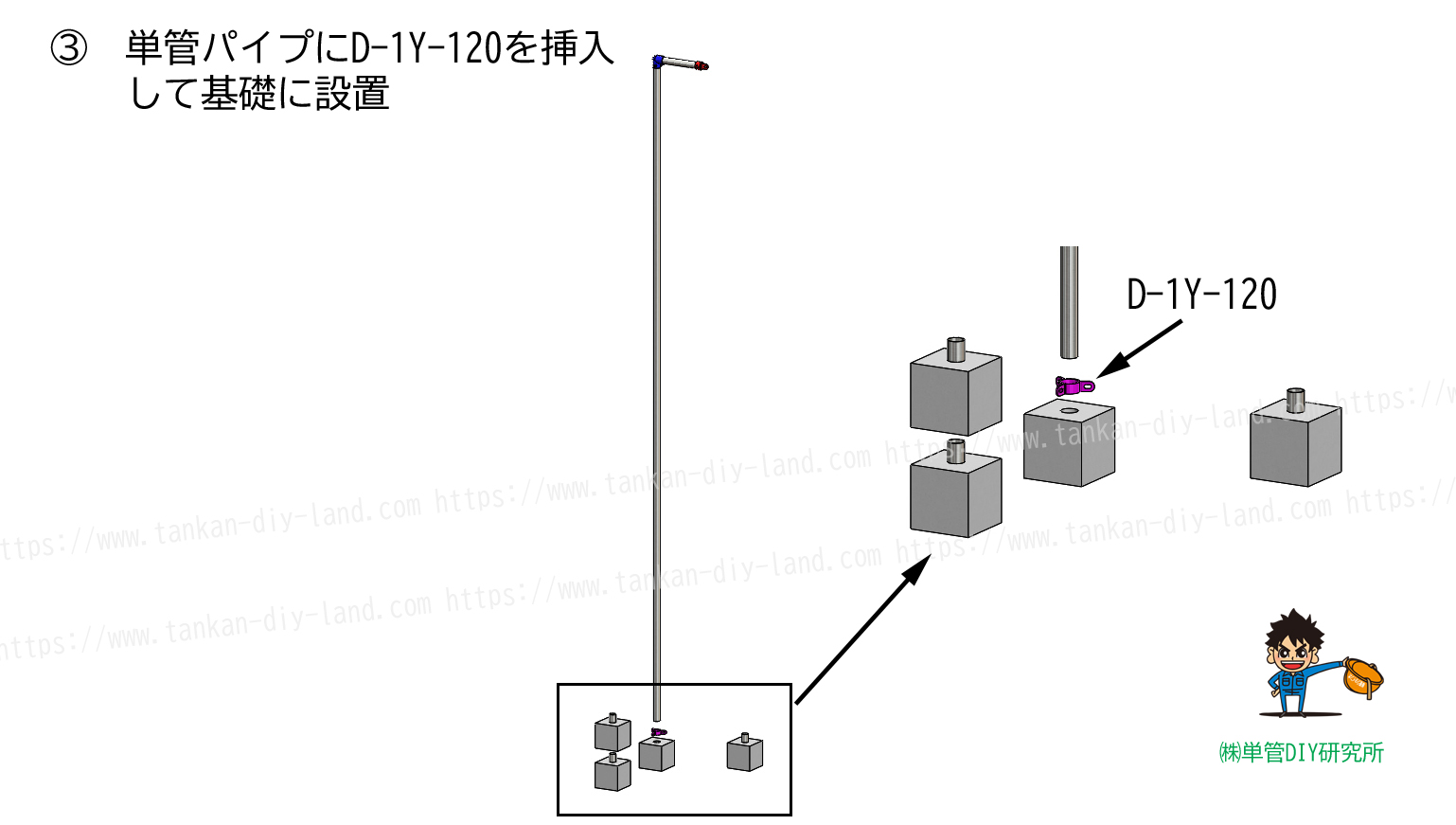

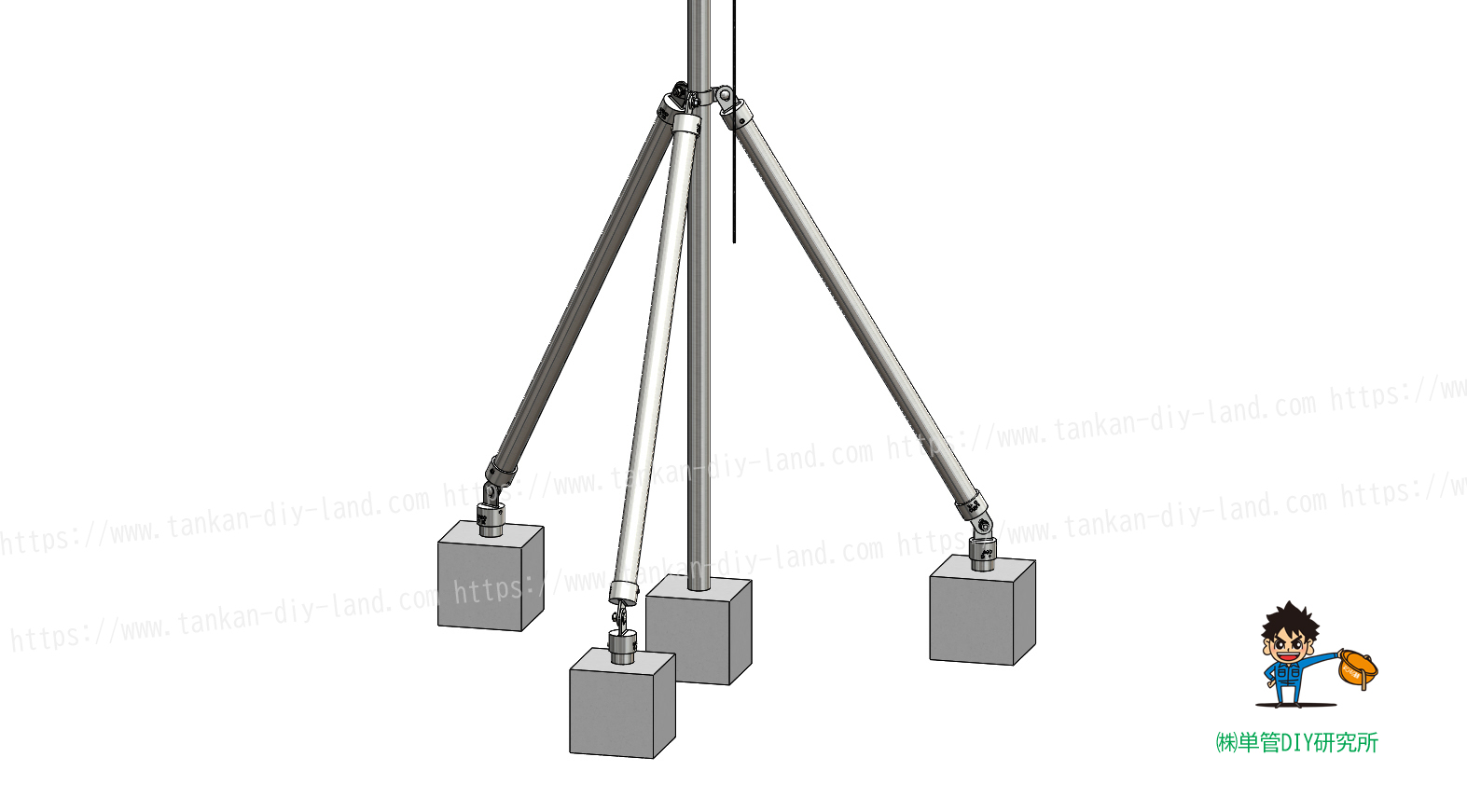

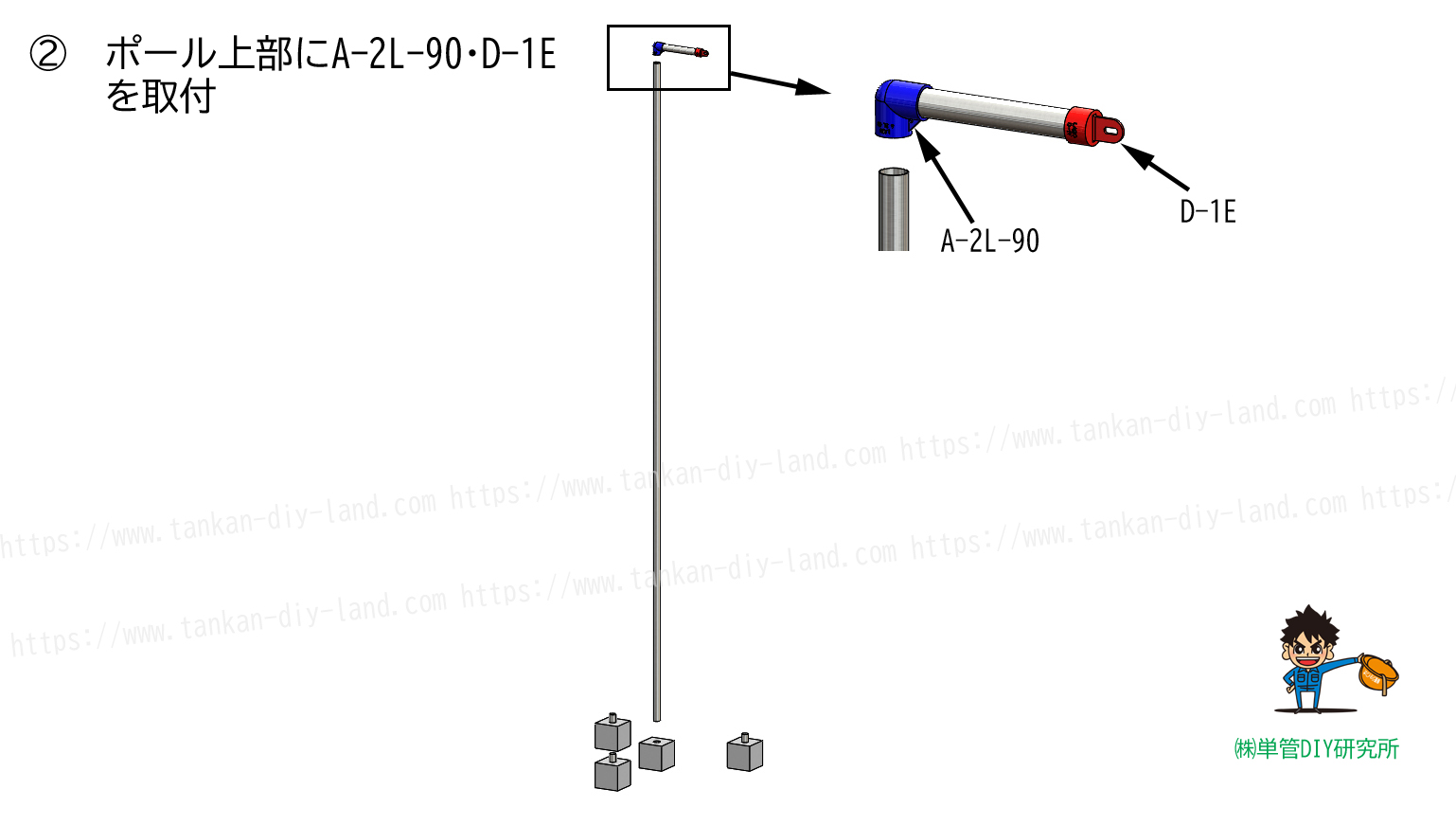

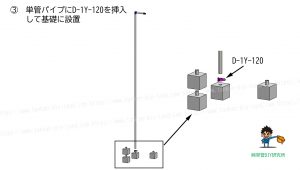

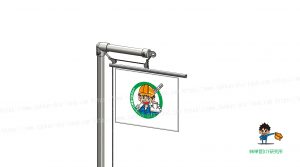

掲揚ポール製作　参考資料

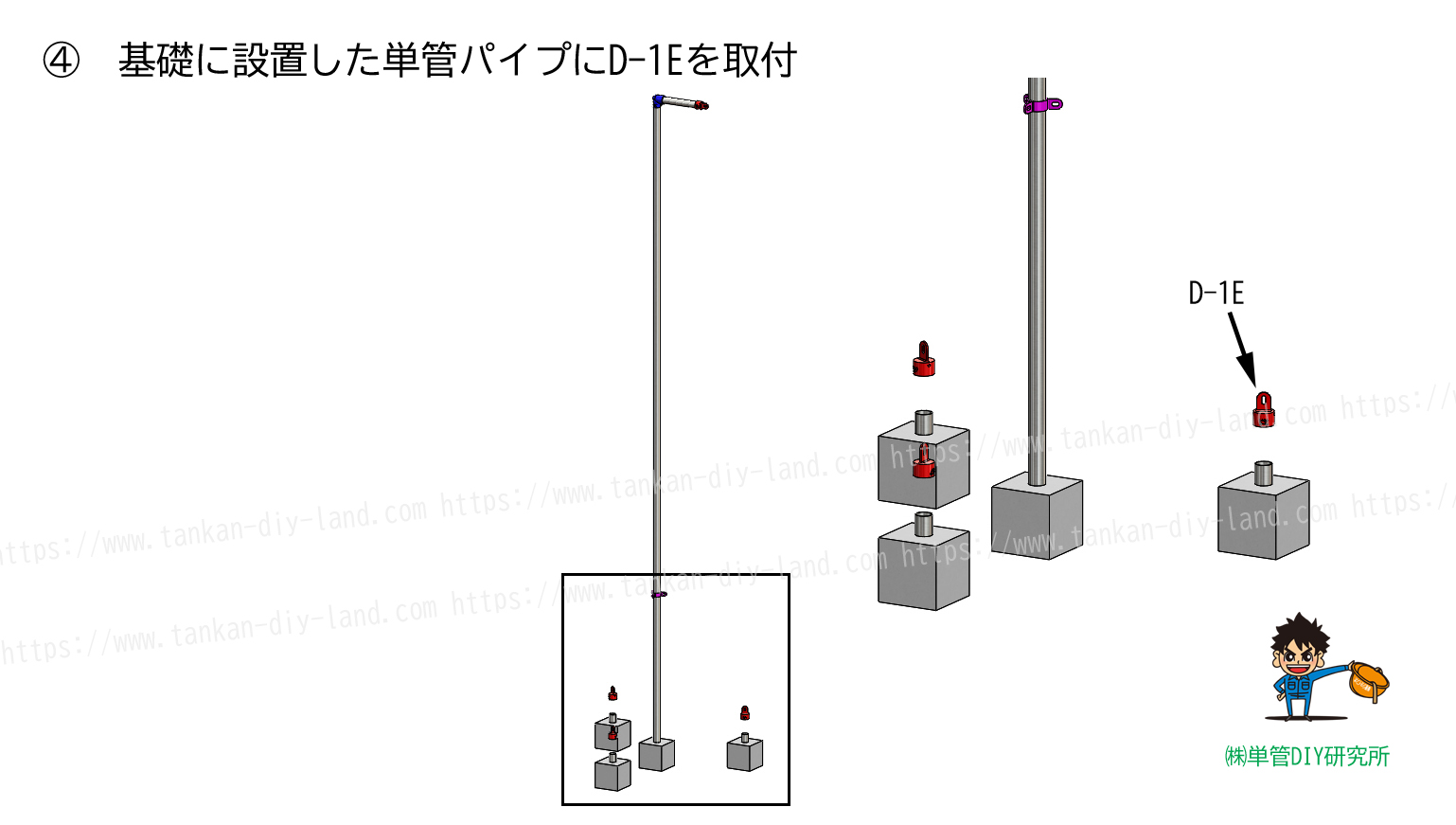

いつも旗が広がっている状態で掲揚できるポールもＬＡＢＯ金具でDIYすることができます。　単管パイプとＬＡＢＯ金具ならガッチリ丈夫に出来上がりますので、風にも強い掲揚ポールになります。　上記参考図では基礎に設置していますが、足元を 端末ボルト止め金具【D-1E】や 保護キャップ【K-1C(CR)】 等にすれば簡易型、置き型の掲揚ポールにもなります。　ＬＡＢＯ金具は対辺5㎜の六角レンチで組立・解体が可能ですので、不要な時はササッとバラして片付けておくことも簡単なのもポイントです！　作りやすい使いやすいＬＡＢＯ金具をぜひご利用ください！

使用金具類

　① ２方向９０度コーナー金具【A-2L-90】 : 1個

　② 端末ボルト止め金具【D-1E】 : 10個

　③ 鉄角根丸頭ボルト(M10×25)【M10-25-N】 : 6個

　④ ３方向１２０度ボルト止め金具【D-1Y-120】 : 1個

その他材料

　・ 単管パイプ ( 外径φ48.6 ) : 適宜

　・ 基礎ブロック等 : 適宜

工具類

　・ 対辺5mm六角レンチ等

　・ M10用 ( 対辺17mm ) スパナ等

　※ 各単管パイプの寸法、斜めに取り付ける単管パイプの数量等は設置場所・環境に合わせて調整ください。

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら

[contact-form-7]

The post 組立・解体簡単 簡易型にもなる 掲揚ポール 組立方法の説明画像もご覧ください（その他-7）単管パイプでつくる first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

＃中心支持部の調整が可能です　＃体重差のあるご兄弟、お友だち、親子でも一緒に遊べるシーソーです　＃お庭に遊具が作れます　＃お孫さんや、お子さんとの楽しい時間を手作りしましょう　＃あくまでもＤＩＹですので、自己責任の元にお庭等でご使用ください

上の画像は全て、クリックすると大きい画像になります

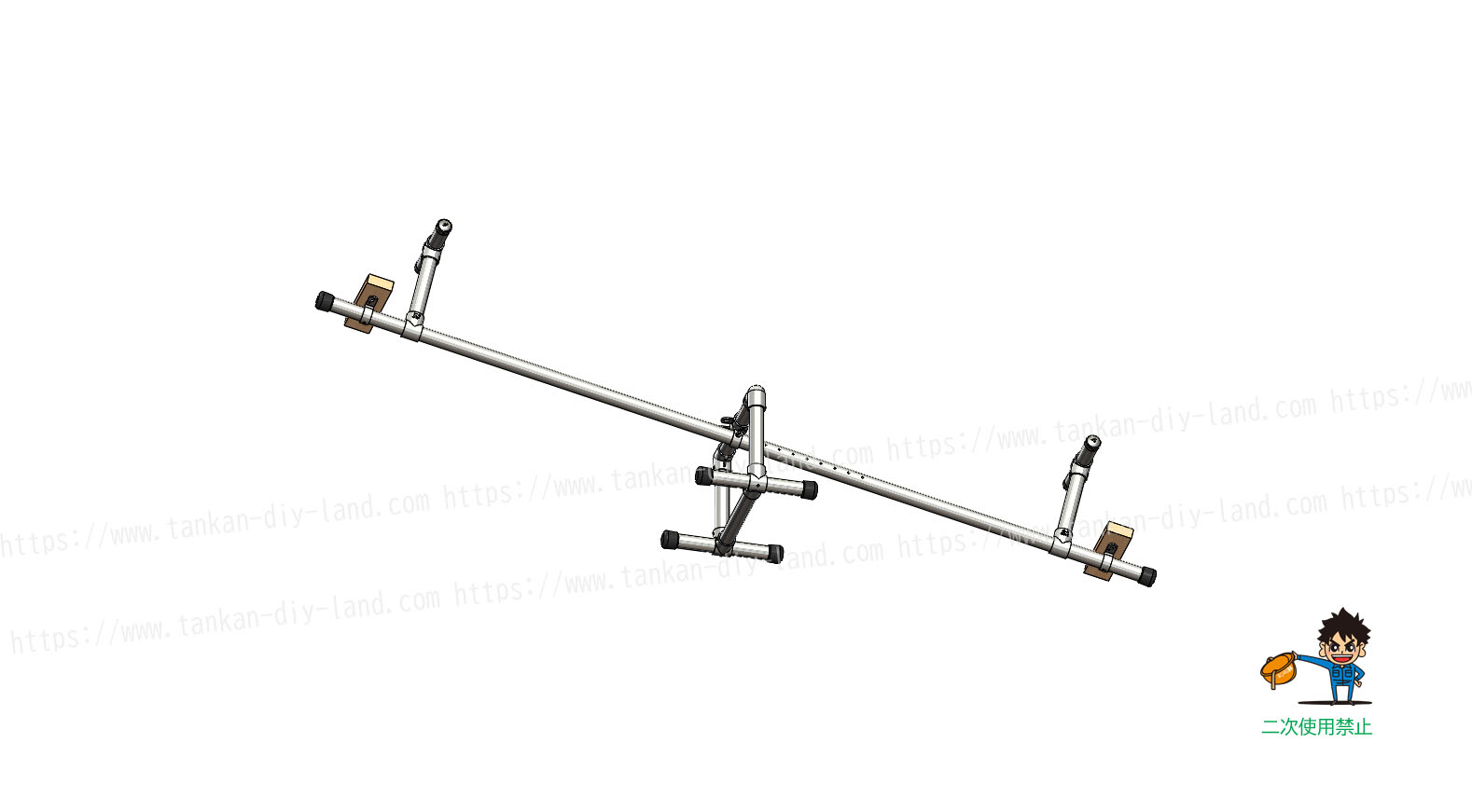

シーソー製作　参考資料

ＬＡＢＯ金具を使って作るシーソー第二段のご紹介です。（別バージョンのシーソーは、こちらからご覧ください。）　アイディア次第で、世界に一つだけのオリジナルデザインを製作することが出来ますね。　今回も前回同様、単管パイプに穴を開け、インデックスプランジャを使い、遊ぶ人の体重に合わせて中心支持部を変えることが出来るシーソーです。　お子さんやお孫さんと一緒に遊べい時間を、ぜひＬＡＢＯ金具でＤＩＹしてみてください！　実際の製作風景がこのページ下部にございますので、よろしければご覧ください。

使用金具類

　① ２方向９０度コーナー金具【A-2L-90】 : 2個

　② ４方向１箇所貫通金具【B-3K】 : 2個

　③ ３方向１箇所貫通金具【B-2T】 : 6個

　④ ボルト止め金具【D-1S】 : 2個

　⑤ 両側サドルベース金具【D-1WB】 : 2個

　⑥ 保護キャップ【K-1C(CR)】 : 6個

　⑦ キャップ【K-1C】 : 4個

その他材料

　・ 単管パイプ ( 外径φ48.6 ) : 適宜

　・ SPF材等 : 適宜

　・木材組立用材料 : 適宜

　※参照：インデックスプランジャ PMX-6-M10-RK（鍋屋バイテック会社）

　※ コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

　・ 対辺5mm六角レンチ等

　・ 木材組立用工具類、ドライバー、ハケ等

※ 各単管パイプの寸法は設置場所に合わせて調整ください。

ＬＡＢＯ金具で作るシーソーＢバージョンの動画

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら

The post テコの原理 を使って 大人と子どもで一緒に遊べる シーソー（その他-6B）単管パイプで作る first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

組立て方法ご紹介　※組立順の説明書ではございませんので、お客様の工夫でお作りください。

上の画像は全て、クリックすると大きい画像になります

＃移動式の台をお探しの方　＃既製品では欲しいサイズが見つからない方　＃価格を抑えるために手作りをお考えの方　＃ちょっとした舞台（ステージ）をお探しの方

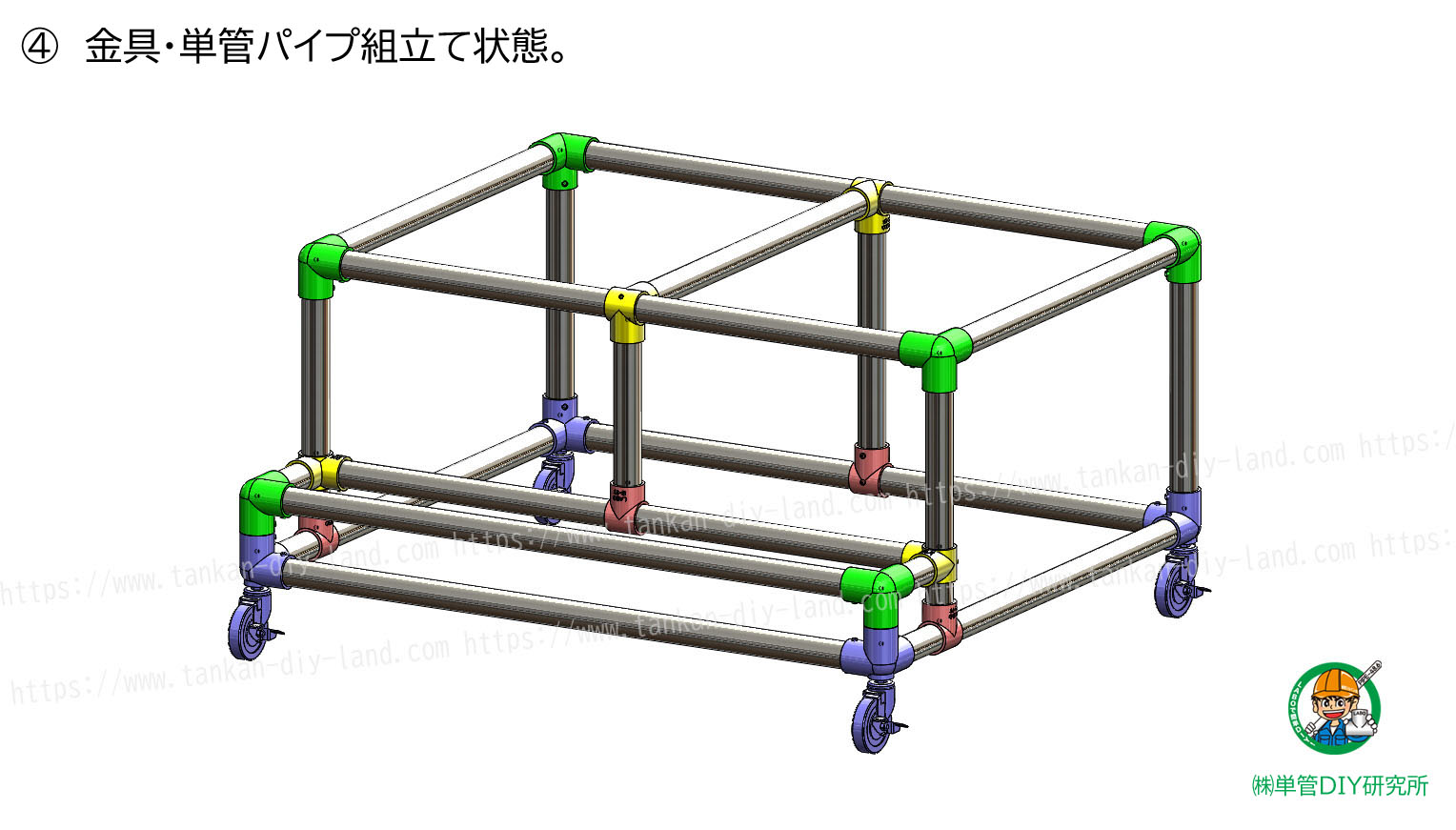

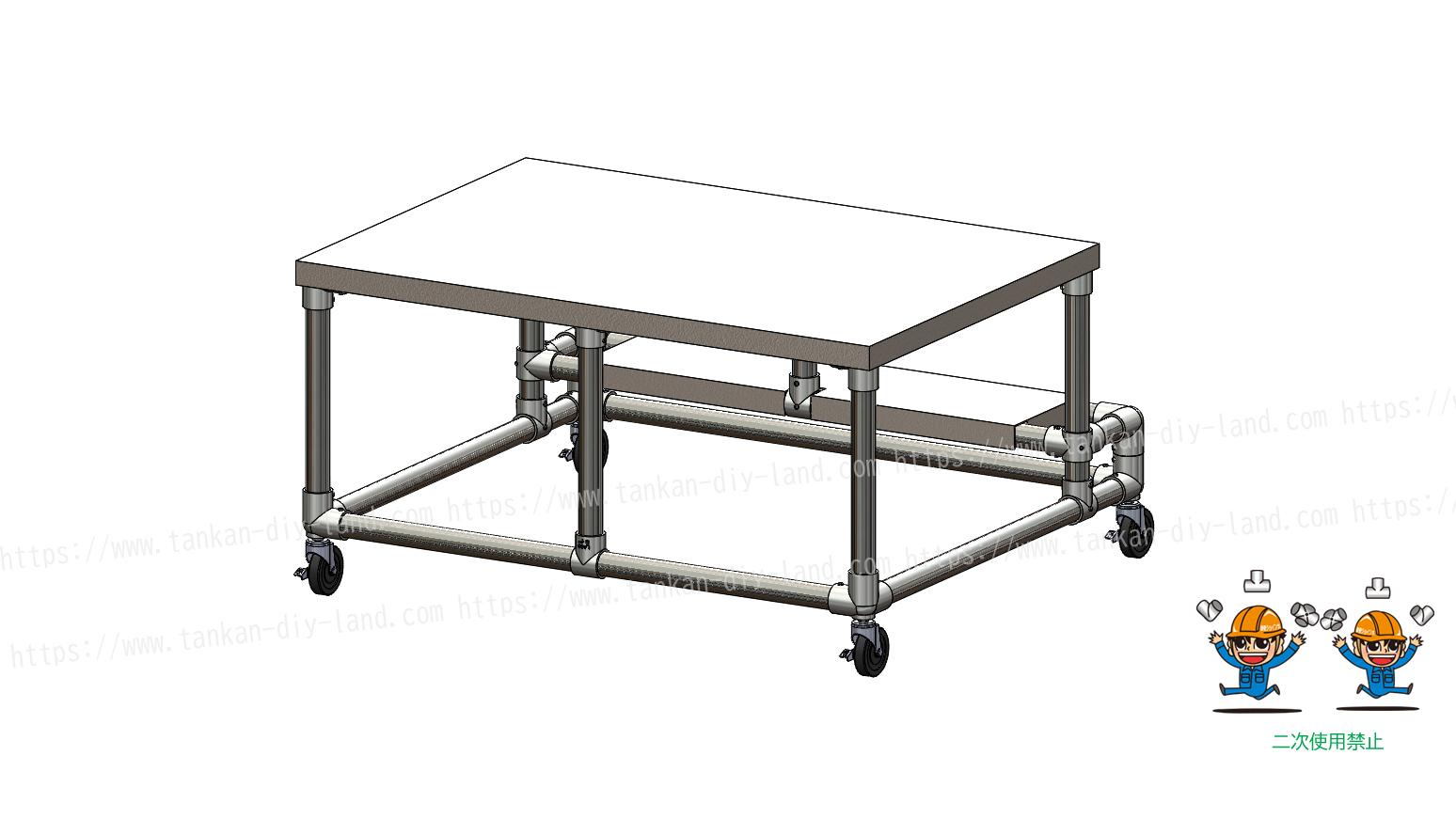

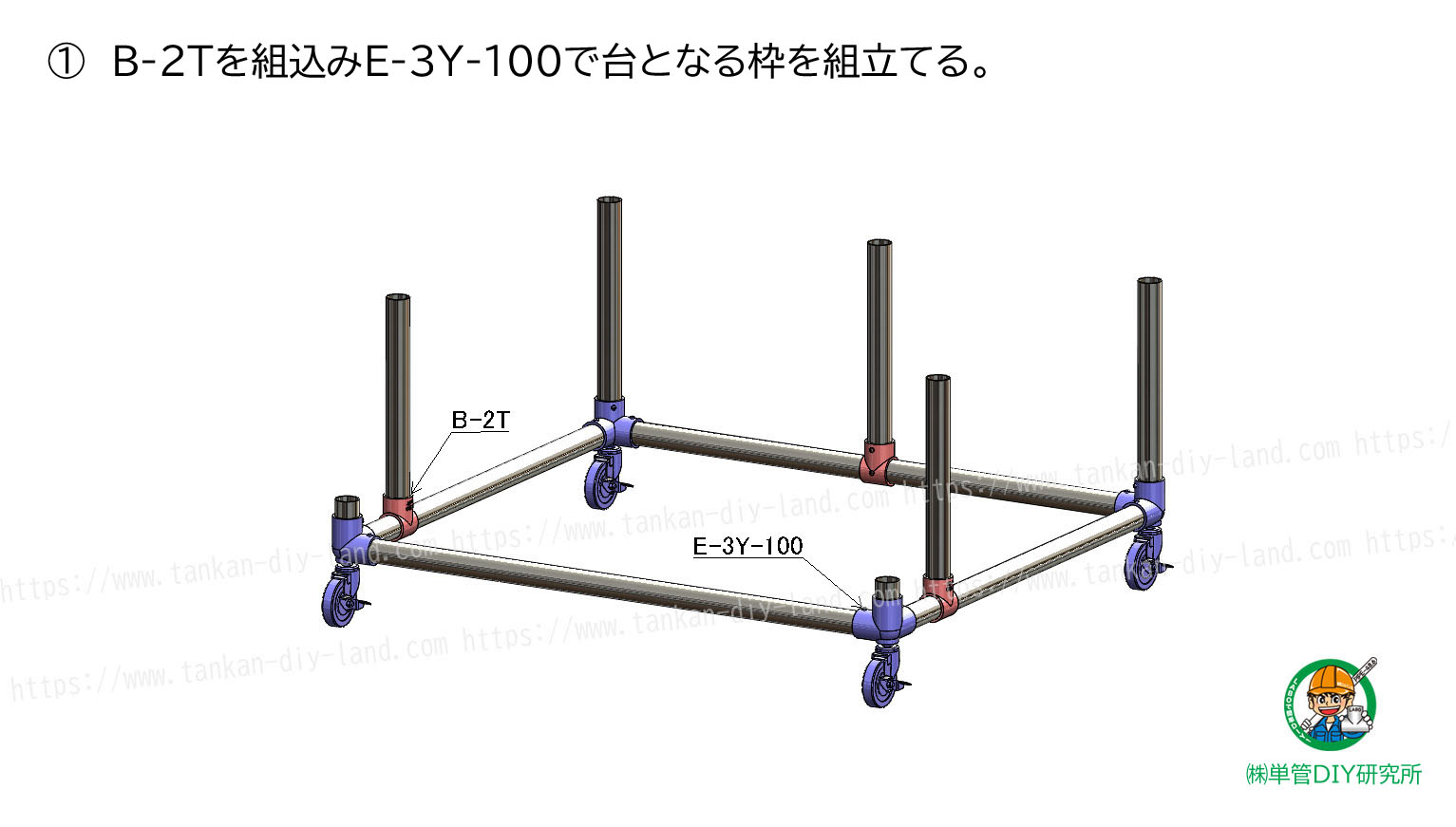

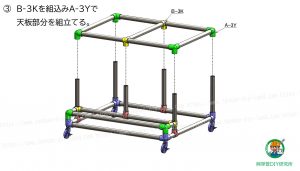

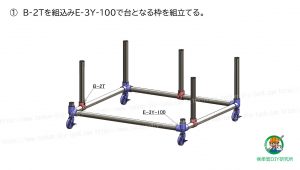

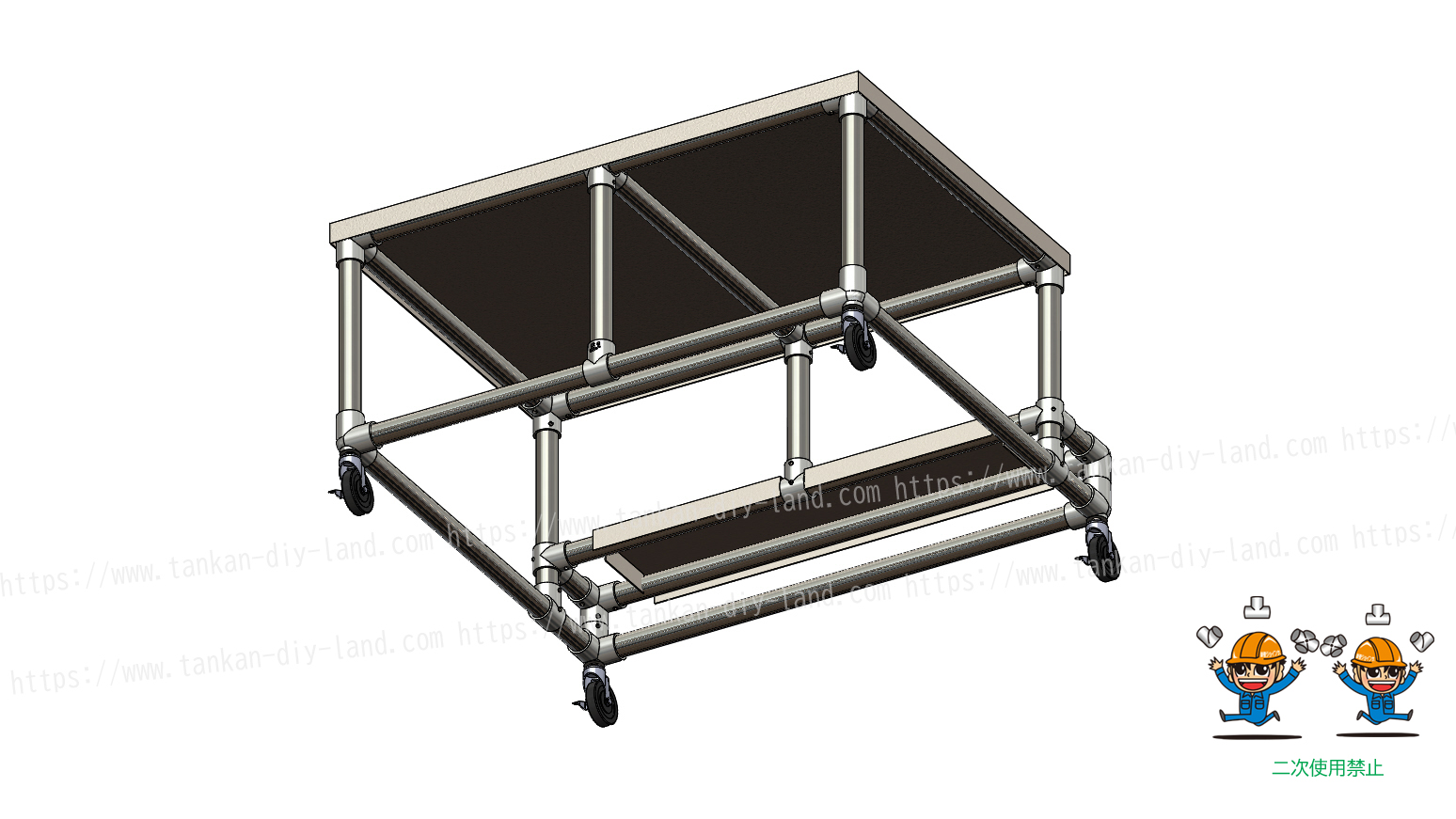

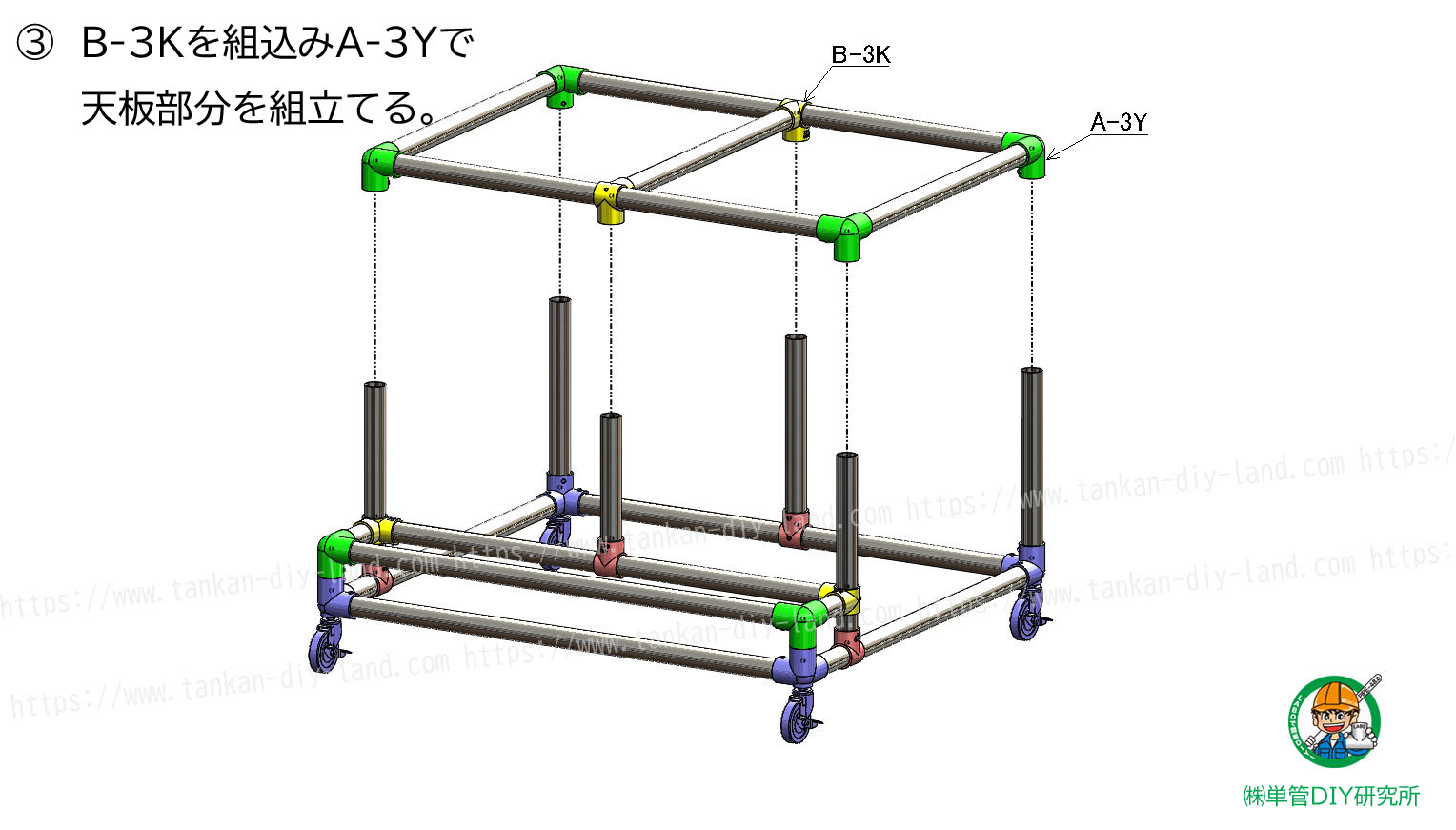

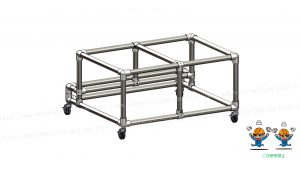

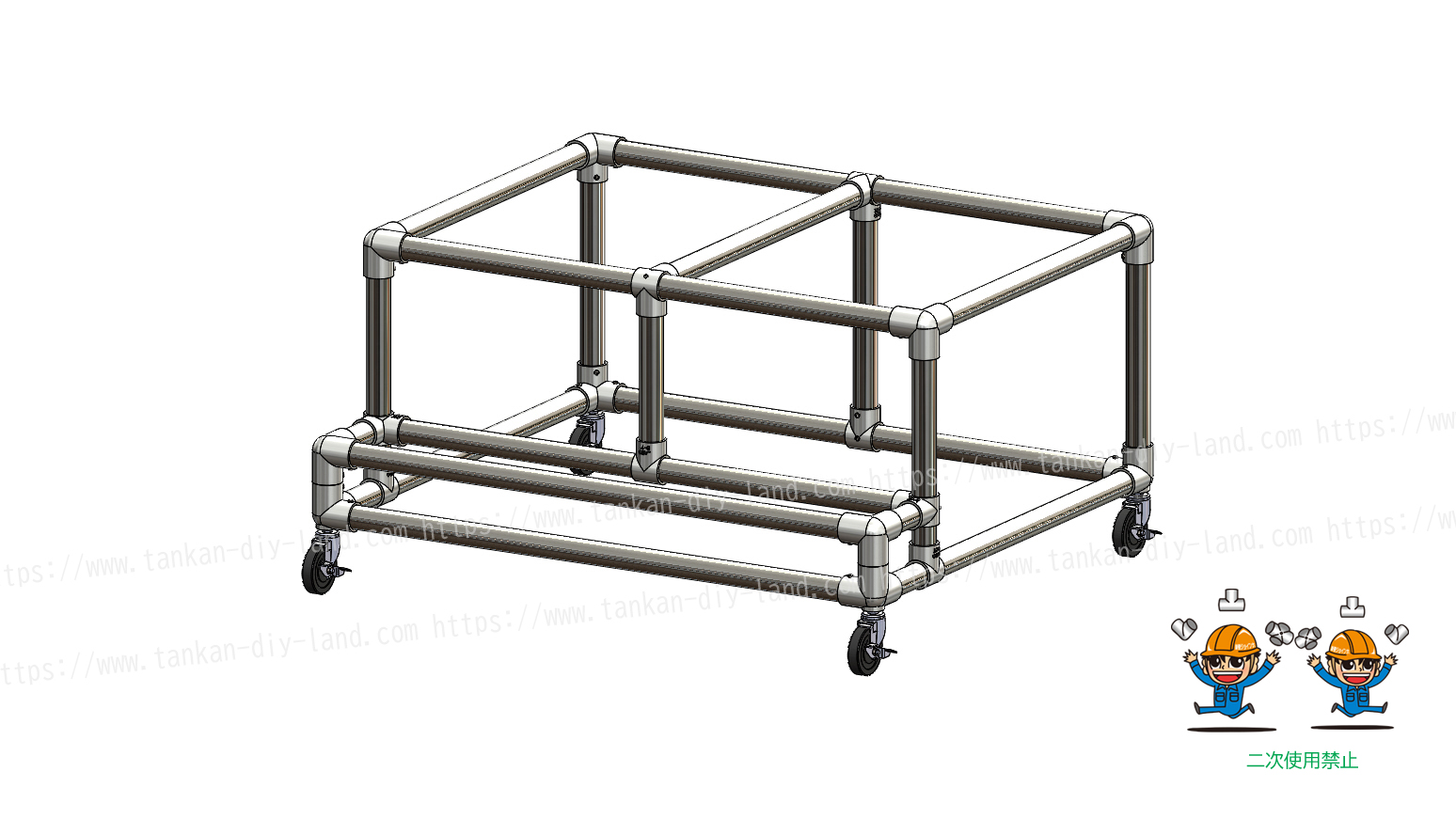

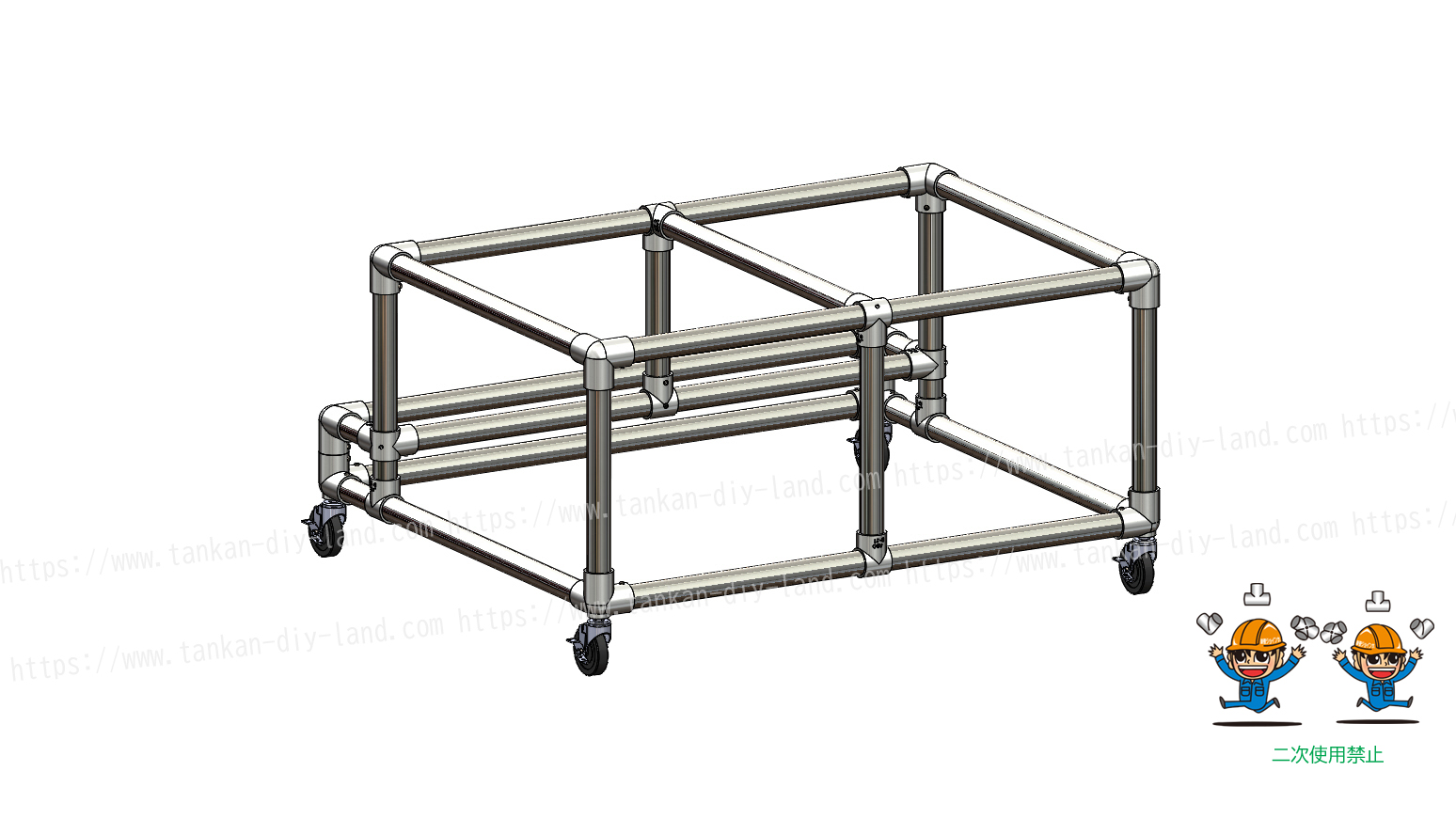

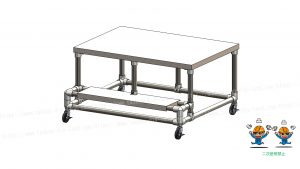

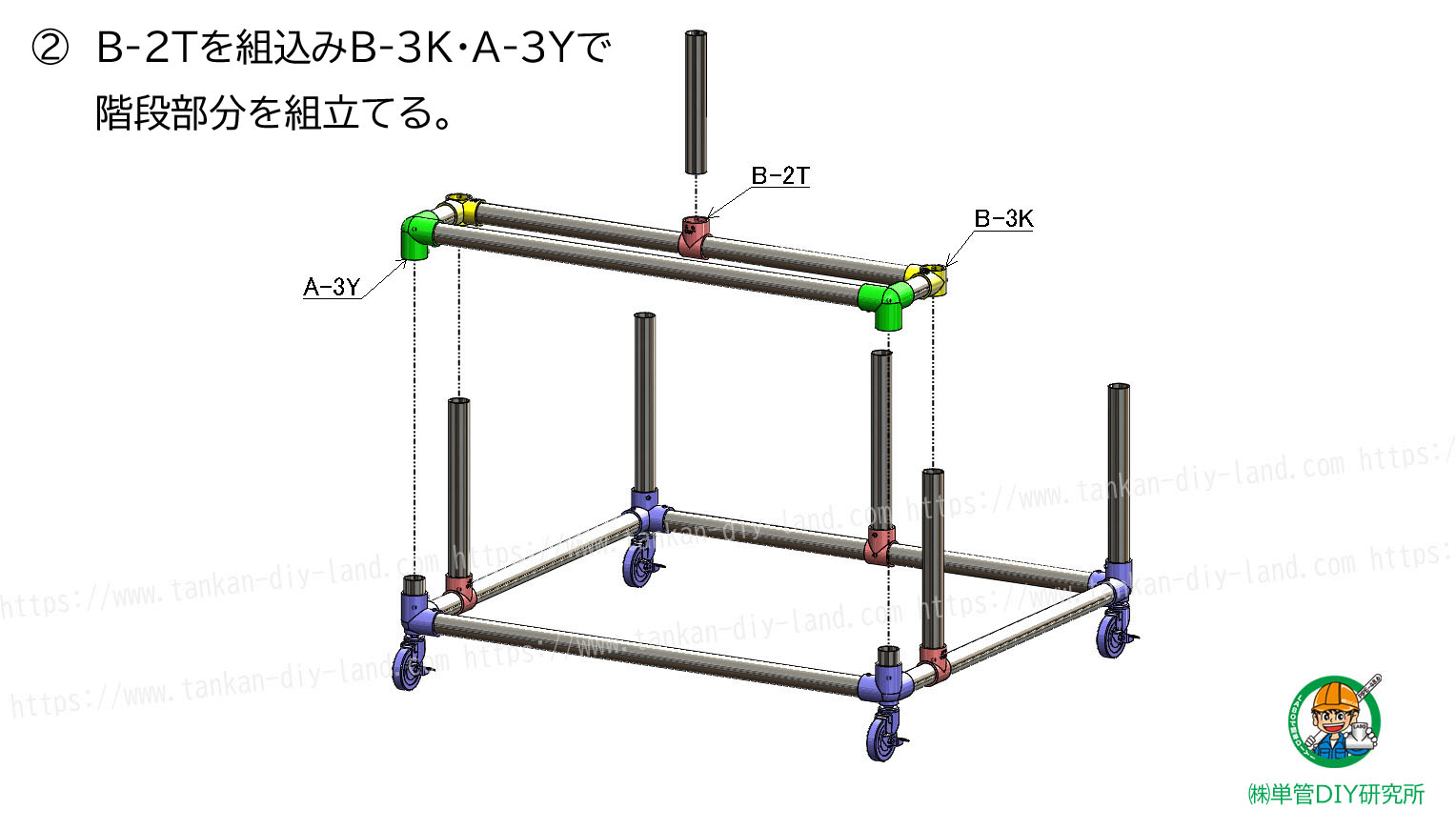

朝礼台・舞台・ステージ製作　参考資料

ＬＡＢＯ金具を使って、朝礼台（号令台）・舞台（ステージ）を作成しませんか。　足元をキャスター金具で作れば、移動も簡単です。　ＬＡＢＯのキャスター金具はサイズも色々、必要なサイズがきっと見つかります。（キャスター金具の一覧は、こちらからご覧ください。）

使用金具類

　① ３方向コーナー金具【A-3Y】 : 6個

　② ４方向１箇所貫通金具【B-3K】 : 4個

　③３方向１箇所貫通金具【B-2T】 : 4個

　④ Ｙ型キャスター（耐荷重５０㎏）【E-3Y-100】 : 4個

その他材料

　・ 単管パイプ ( 外径φ48.6 ) : 適宜

　・ 縞鋼板 等 : 適宜

　・縞鋼板取付け材料 : 適宜

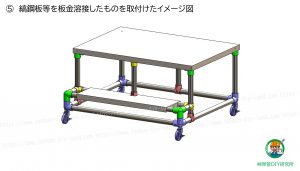

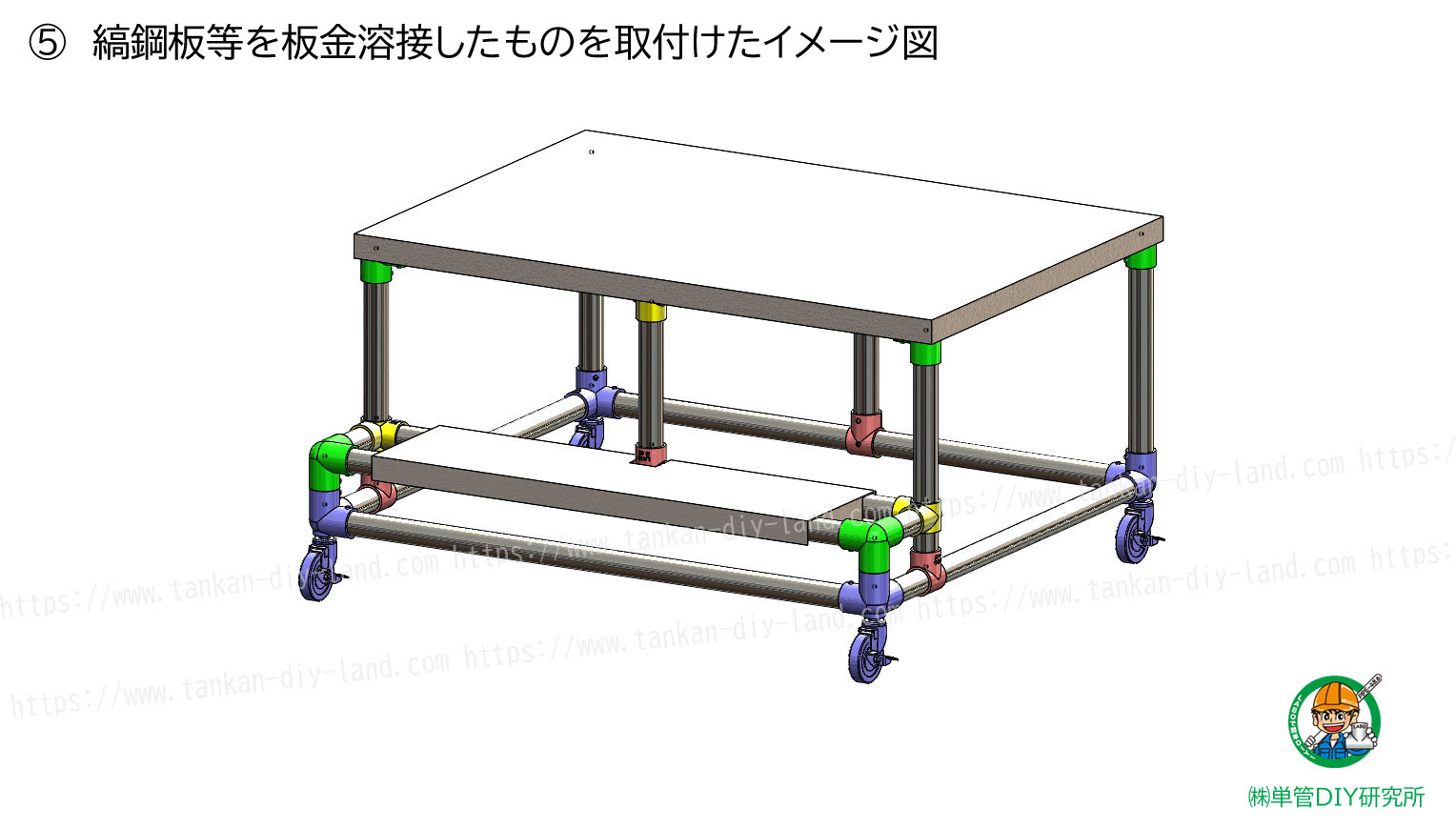

※ 縞鋼板を板金溶接した物を上段と階段部に取り付けるイメージで検討しています。

工具類

　・ 対辺5mm六角レンチ等

※ 各単管パイプの寸法、脚の本数、キャスターのサイズ等は設置場所に合わせて調整ください。

※ お客様ごとに、ご使用方法・ご使用環境が異なるため設計は行っておりません。

※ 組立・設計はお客様ご自身で行って頂けますよう、よろしくお願いいたします。

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら

The post 大きさ色々、朝礼台・号令台・舞台・ステージ（その他-7）単管パイプで作る first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

＃中心支持部の調整が可能です　＃体重差のあるご兄弟、お友だち、親子でも一緒に遊べるシーソーです　＃世界に一つだけのオリジナルシーソー　＃お庭に遊具が作れます　＃お子さんとの楽しい時間を手作りしましょう　＃あくまでもＤＩＹですので、自己責任の元にお庭等でご使用ください

上の画像は全て、クリックすると大きい画像になります

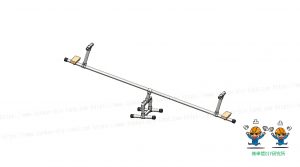

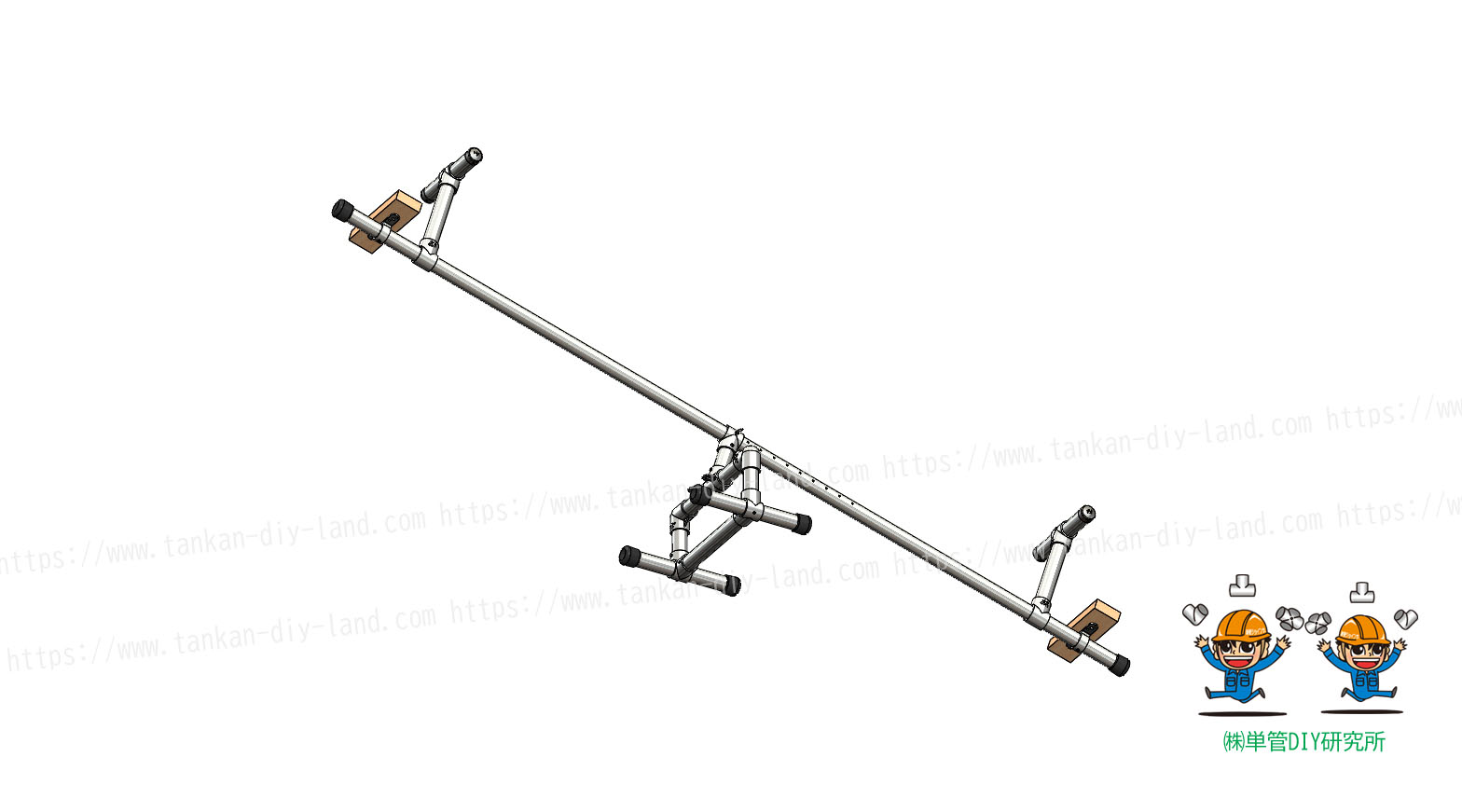

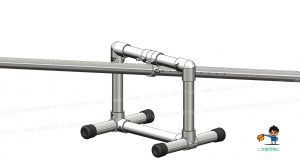

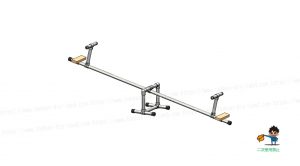

シーソー製作　参考資料

ＬＡＢＯ金具を使って作れる遊具は、ブランコだけではありません。（ブランコの組み立て参考図は、こちらからご覧ください。）　例えば、シーソーを作ることも出来ますよ。　参考図をヒントに、お庭やお子様に合わせて手作りしてみてください。　今回考えたシーソーのポイントは、単管の中心支持部にいくつか穴を開け、インデックスプランジャを使って調整することにより、単管の長さを右と左で変えることで体重の差がある子ども同士でも遊ぶことができるようにした点です（3枚目の参考図でご確認ください）。　穴あけ等せず、単管パイプの切断と組立等だけならば、それほど製作時間はかからないかと思いますので、お子さんへの誕生日プレゼントや、クリスマスプレゼント、お年玉としてもいかがでしょうか。　作る楽しさ、考える楽しさＤＩＹライフをぜひＬＡＢＯ金具にお手伝いさせてください！　シーソーＢバージョンは、こちらからご覧ください。　また、このページ下部に製作風景の動画がありますので、ぜひご覧ください！

使用金具類

　① ２方向９０度コーナー金具【A-2L-90】 : 2個

　② ４方向１箇所貫通金具【B-3K】 : 2個

　③ ３方向１箇所貫通金具【B-2T】 : 4個

　④ 直交金具【B-2X】 : 1個

　⑤ ボルト止め金具【D-1S】 : 2個

　⑥ 両側サドルベース金具【D-1WB】 : 2個

　⑦ 保護キャップ【K-1C(CR)】 : 6個

　⑧ キャップ【K-1C】 : 4個

その他材料

　・ 単管パイプ ( 外径φ48.6 ) : 適宜

　・ SPF材等 : 適宜

　・木材組立用材料 : 適宜

　※参照：インデックスプランジャ PMX-6-M10-RK（鍋屋バイテック会社）

　※ コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

　・ 対辺5mm六角レンチ等

　・ 木材組立用工具類、ドライバー、ハケ等

※ 各単管パイプの寸法は設置場所に合わせて調整ください。

ＬＡＢＯ金具で作るシーソーＡバージョンの動画

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら

The post お子さんもびっくり！お庭に シーソー（その他-6A）単管パイプで作る first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

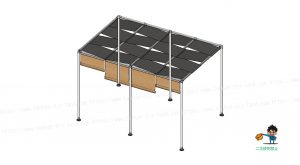

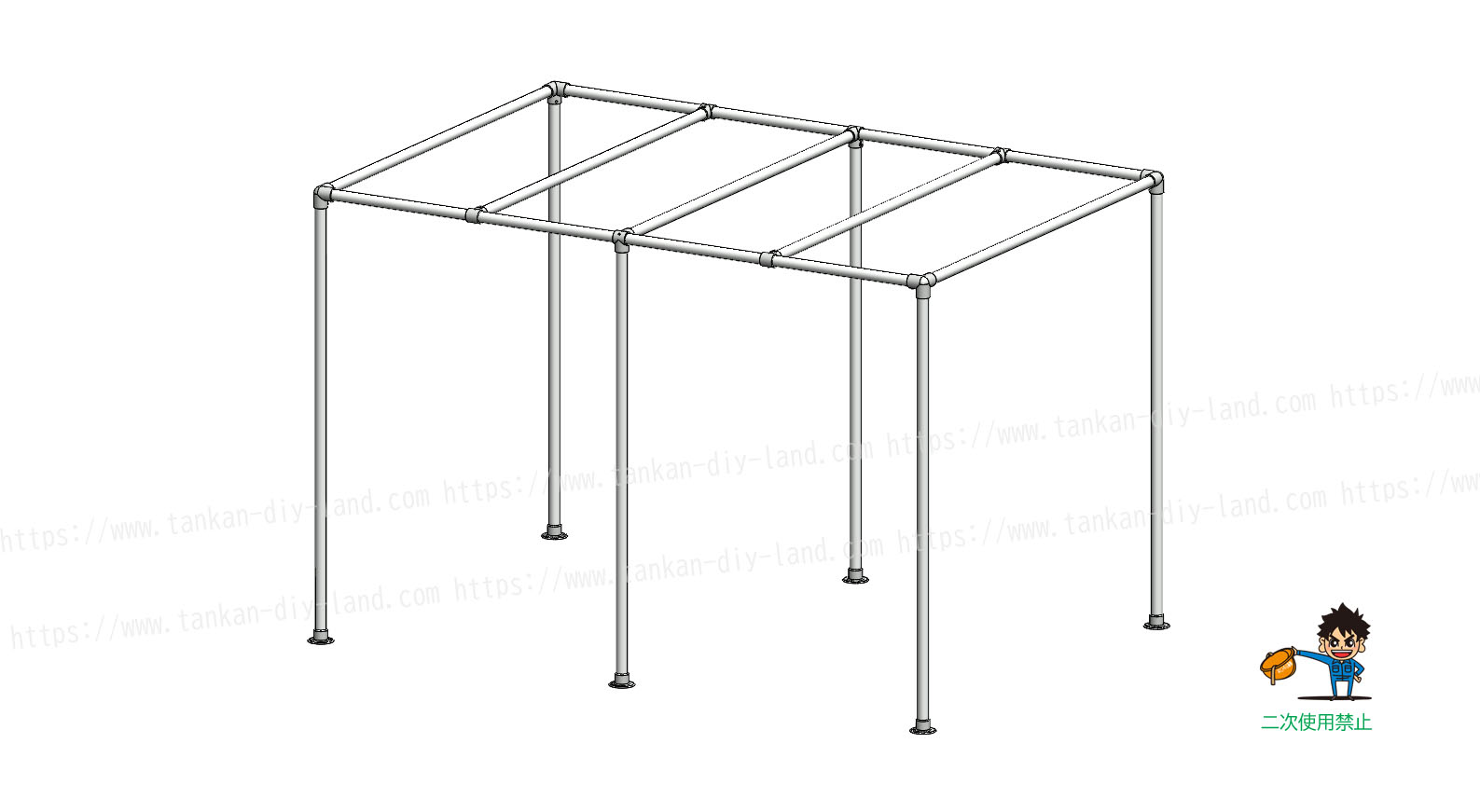

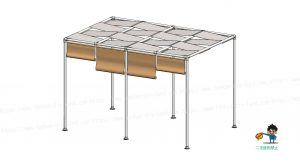

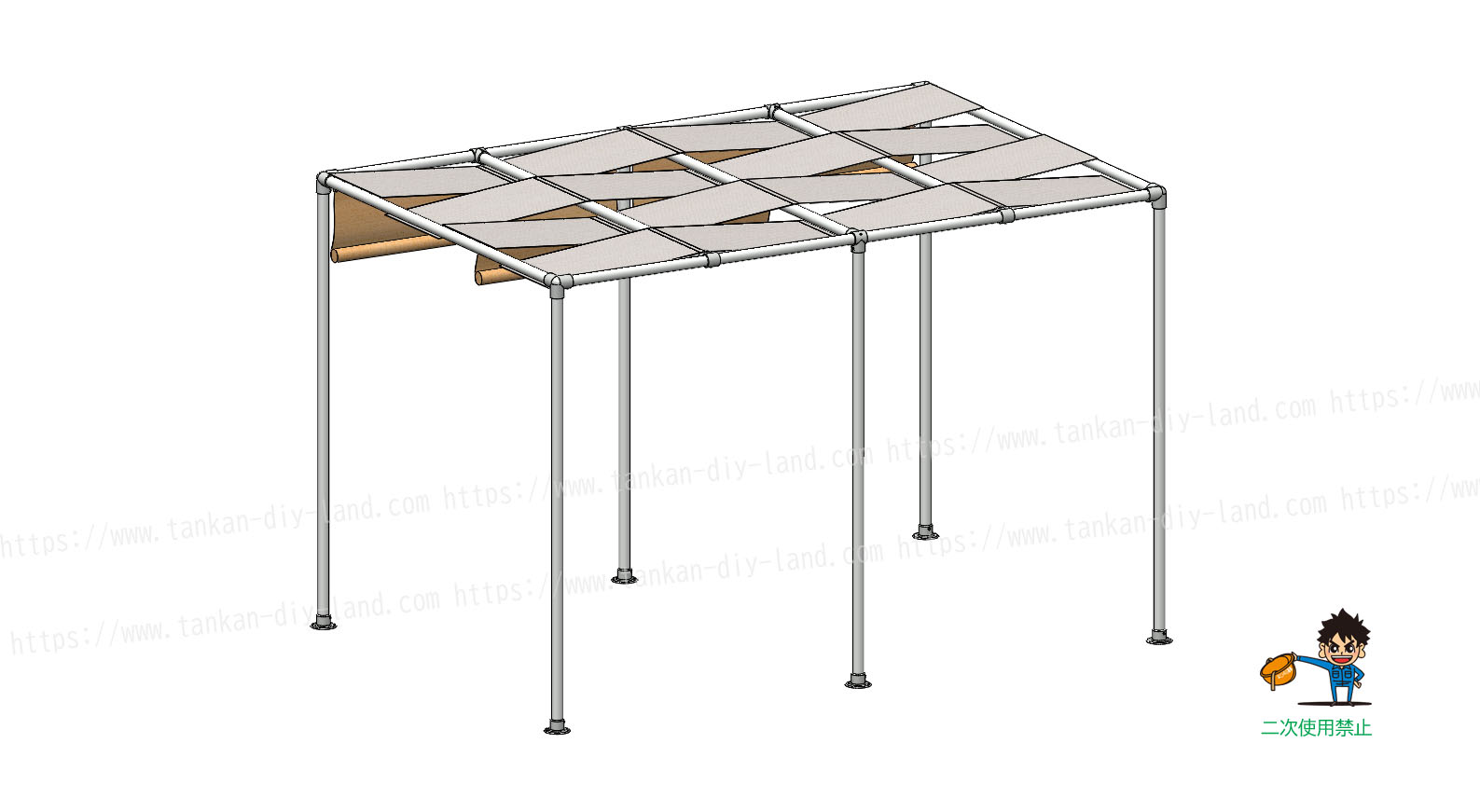

サンシェード製作　参考資料

お庭で使用するも良し。公園、広場、お祭り等で簡易テントや簡易休憩所等に使用するも良し。　ＬＡＢＯ金具と単管パイプで、サンシェードを作成しませんか。　今回のデザインは、天井部分に布を使用したイメージになっています。布が天井部のパイプを上下交互に通るよう考えました。　また前側は、すだれを設置したように描きました。　前側にまで日よけがあると、利用者にやさしい休憩所になるのではないでしょうか。　ＬＡＢＯ金具を使用すれば、組み立ても解体も対辺5㎜の六角レンチ一つでＯＫなので、例えばシーズンオフにはしまっておきたい場合にも便利です。　屋根に布やすだれを使用すれば、場所を取らずによりコンパクトに保管できますね。　このように、使用場所や用途に合わせて活躍するＬＡＢＯ金具と単管パイプで、アイディア溢れる工作物を作ってみてください。　（こんな簡易休憩所もいかがですか。こちらからご覧ください。）

使用金具類

① ３方向コーナー金具【A-3Y】 : 4個

② ４方向１箇所貫通金具【B-3K】 : 2個

③ ３方向１箇所貫通金具【B-2T】 : 4個

④ 丸形固定ベース【F-15-1R】 : 6個　　販売終了しました

　 丸型固定ベース【F-1R】　リニューアル商品はこちら

その他材料

・ 単管パイプ ( 外径φ48.6 ) : 適宜

・ サンシェード : 適宜

工具類

・ 対辺5mm六角レンチ等

※ 各単管パイプの寸法、柱間の距離、柱の本数等は設置場所に合わせて調整ください。

※ 基礎は単管パイプ打ち込み、コンクリートブロック、コンクリート、固定ベースによるアンカー固定など適切に処理を行ってください。

※ 強風地域など大きい荷重が掛かる地域では筋交い等を設置し荷重に強い設計にしてください。

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら

The post 利用者にも作成者にもやさしい、 手作り サンシェード・ 簡易休憩・テント　（ガーデニング-5） 単管パイプで作る first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

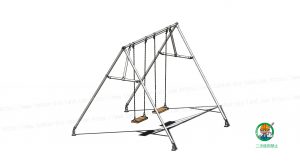

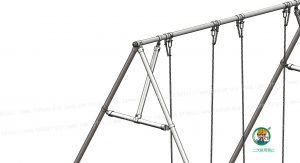

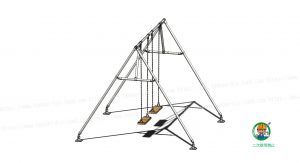

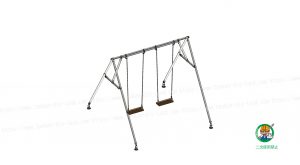

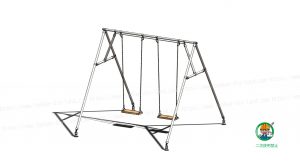

ブランコ製作　参考資料

今回は使用金具数を減らして、より安価に出来上がる手作りブランコのご紹介です。　デザインは前回ご紹介したブランコと、さほど変わりません。　使用金具は下記の通りですので、ご参考になさってください。　ご自宅のお庭のブランコで、お子さんと過ごす楽しい時間をＬＡＢＯ金具で手作りしませんか。　このページ下部に製作風景の動画がありますので、ぜひご覧ください！　＃あくまでもＤＩＹですので、自己責任の元にお庭等でご使用いただきますよう、お願いいたします

使用金具類

　① ３方向１箇所貫通金具【B-2T】 : 2個

　② ３方向１箇所貫通自在金具【B-2TH】 : 4個

　③ ヒンジ金具【B-2H】 : 2個

　④ 端末ボルト止め金具【D-1E】 : 14個

　⑤ ボルト止め金具【D-1S】 : 6個

　⑥ 両側サドルベース金具【D-1WB】 : 4個

   ⑦ 丸形固定ベース【F-15-1R】 : 4個　　販売終了しました

　　 丸型固定ベース【F-1R】　リニューアル商品はこちら

　⑧ 鉄角根丸頭ボルト(M10×25)【M10-25-N】 : 10個

　⑨ キャップ【K-1C】 : 2個

その他材料

　・ 単管パイプ ( 外径φ48.6 ) : 適宜

　・ SPF材・異形鉄筋・チェーン・シャックル・リングキャッチ・アイボルト等 : 適宜

　・木材組立用材料 : 適宜　※ コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

　・ 対辺5mm六角レンチ等

　・ M10用 ( 対辺17mm ) スパナ等

　・ 木材組立用工具類　※ドライバー、ハケ、のこぎり等

　・ 吊り金具の工具類　※指定工具適宜

※ 各単管パイプの寸法等は設置場所に合わせて調整ください。

※ 転倒などが無いように安全を確認しながら製作してください。

※ 荷重をかけても問題なことを確認を行い、危険を伴うご使用はお避け下さい。

ＬＡＢＯ金具で作るブランコ製作風景

↓単管名人のブログでもご紹介↓

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら

The post ブランコ 参考図（その他-5）の金具を減らして 安価 に検討　（その他-5改良①） 単管パイプで作る first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

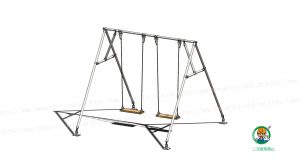

ブランコ製作　参考資料

子どもたちが大好きなブランコ。　ご自宅のお庭にブランコがあったら、お子さんへの最高のプレゼントになりますね！　でも、お庭にピッタリサイズのブランコを既製品で探すのは、なかなか難しい場合もあると思います。　それなら、ブランコも手作りしてしまいませんか。　ＬＡＢＯ金具なら、ブランコのＤＩＹも簡単です。　枠組を単管パイプで作れば丈夫で長持ち！　お子さんが大きくなってブランコが不要になれば、解体も簡単で、ＬＡＢＯ金具と単管パイプを他の物に使いまわすことも可能です。　手作りのブランコで、お子さん大喜び、家族の集まる素敵なお庭を演出してください。　このページ下部に製作風景の動画がありますので、ぜひご覧ください！　＃あくまでもＤＩＹですので、自己責任の元にお庭等でご使用いただきますよう、お願いいたします

使用金具類

　① ３方向１箇所貫通金具【B-2T】 : 2個

　② ３方向１箇所貫通自在金具【B-2TH】 : 4個

　③ ヒンジ金具【B-2H】 : 2個

　④ 端末ボルト止め金具【D-1E】 : 14個

　⑤ ボルト止め金具【D-1S】 : 10個

　⑥ 両側サドルベース金具【D-1WB】 : 4個

　⑦ 角型固定ベース【F-15-1B】: 4個　　販売終了しました

 　　固定ベース(八角形)【F-1B】　リニューアル商品はこちら

　⑧ 鉄角根丸頭ボルト(M10×25)【M10-25-N】 : 10個

　⑨ キャップ【K-1C】 : 2個

その他材料

　・ 単管パイプ ( 外径φ48.6 ) : 適宜

　・ SPF材・チェーン・シャックル・アイボルト等 : 適宜

　・木材組立用材料 : 適宜　※ コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

　・ 対辺5mm六角レンチ等

　・ M10用 ( 対辺17mm ) スパナ等

　・ 木材組立用工具類　※ドライバー、ハケ、のこぎり等

※ 各単管パイプの寸法等は設置場所に合わせて調整ください。

※ 転倒などが無いように安全を確認しながら製作してください。

※ 荷重をかけても問題なことを確認を行い、危険を伴うご使用はお避け下さい。

ＬＡＢＯ金具で作るブランコ製作風景

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら

The post 子どもたち大喜び！我が家のお庭に手作り ブランコ　（その他-5） 単管パイプで作る first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

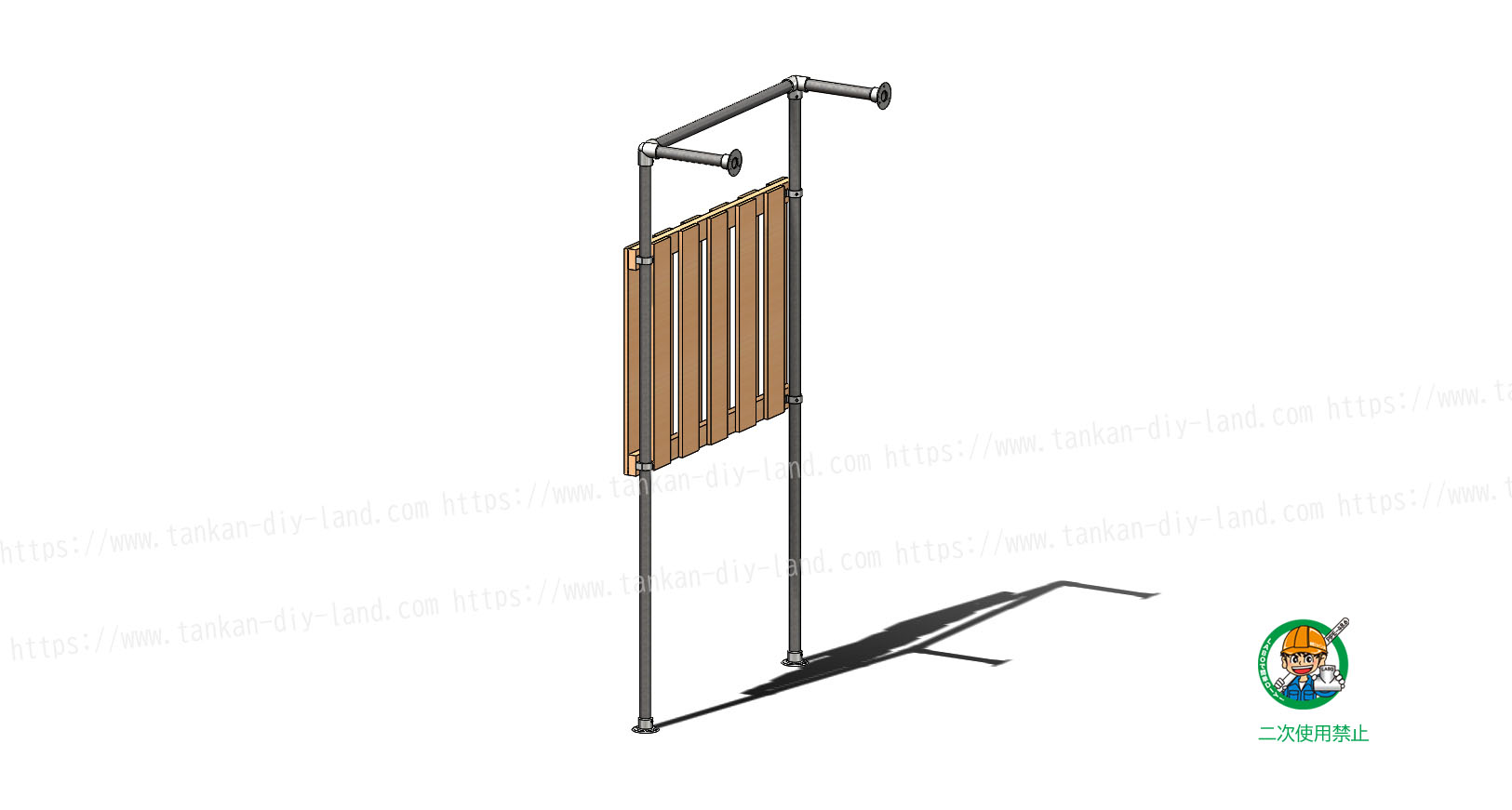

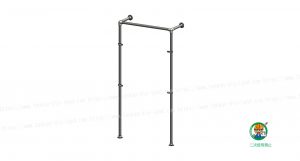

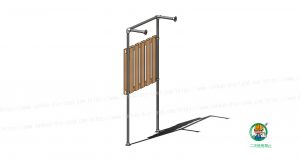

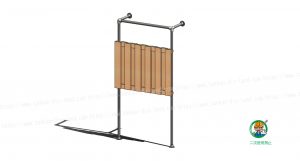

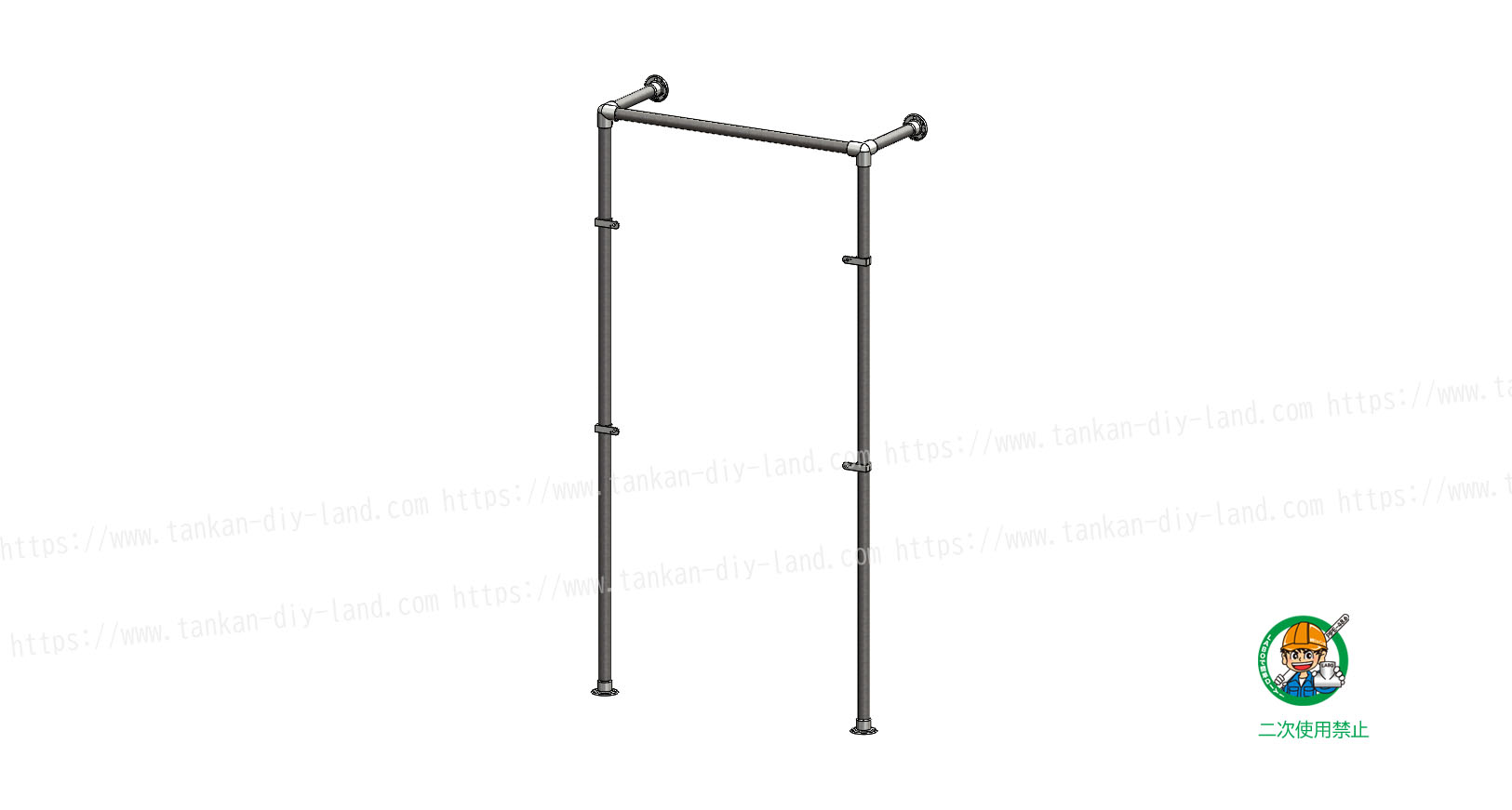

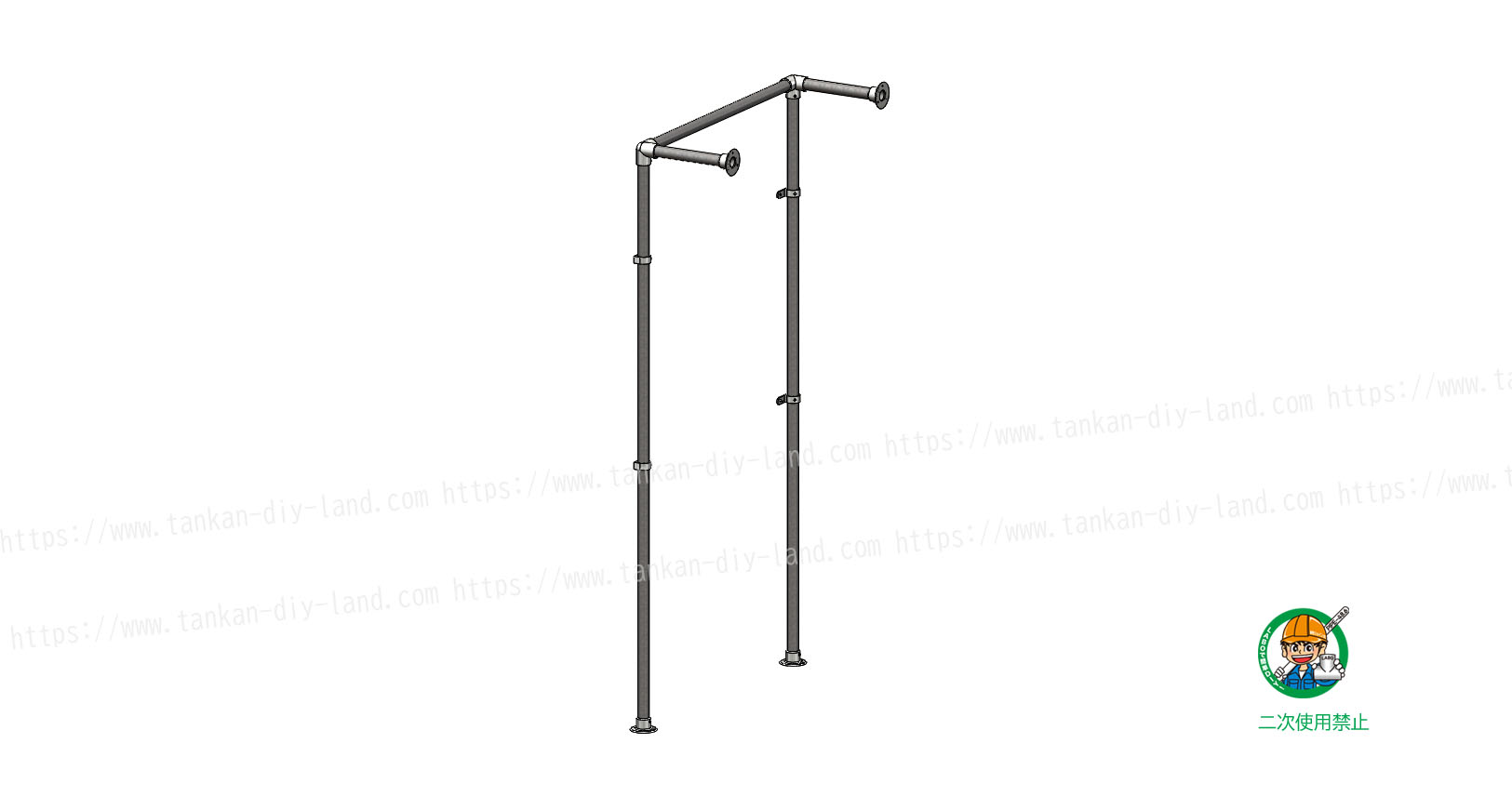

目隠し製作　参考資料

お庭の洗濯物や、お風呂場の小窓、駐車場等々、お家の周りの囲いではカバーしきれない場所の目隠しは、単管パイプとＬＡＢＯ金具を使って手作りしてみませんか。　手作りなら、ご自分のお好みのサイズで製作できますし、ＬＡＢＯ金具なら、組み立ても、解体や組みなおしも対辺5㎜の六角レンチ一つで簡単ＤＩＹが可能です。　また今回ご紹介した ②片側サドルベース金具（D-1SB）は、木板の端に単管パイプを取り付け可能な優れものです。　ＬＡＢＯ金具を使って、おしゃれで実用的な単管工作を楽しんでください！

使用金具類

　① ３方向コーナー金具【A-3Y】 : 2個

　② 片側サドルベース金具【D-1SB】 : 4個

　③ 丸形固定ベース【F-15-1R】 : 4個　　販売終了しました

　　 丸型固定ベース【F-1R】　リニューアル商品はこちら

その他材料

　・ 単管パイプ ( 外径φ48.6 ) : 適宜

　・ ベニヤ板、SPF材等 : 適宜

　・ 木材等組立用材料 : 適宜　※ コーススレッド ( 木ねじ )等

工具類

　・ 対辺5mm六角レンチ等

　・ 木材組立用工具類　※ドライバー等

※ 各単管パイプ、木材の寸法、柱の本数等は設置場所・環境に合わせて調整ください。

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら

ＬＡＢＯサドルベース金具の紹介動画

The post プライバシーを守る、丈夫で安心な単管パイプで作る 目隠し　（その他-4） 単管パイプで作る first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

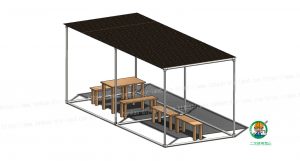

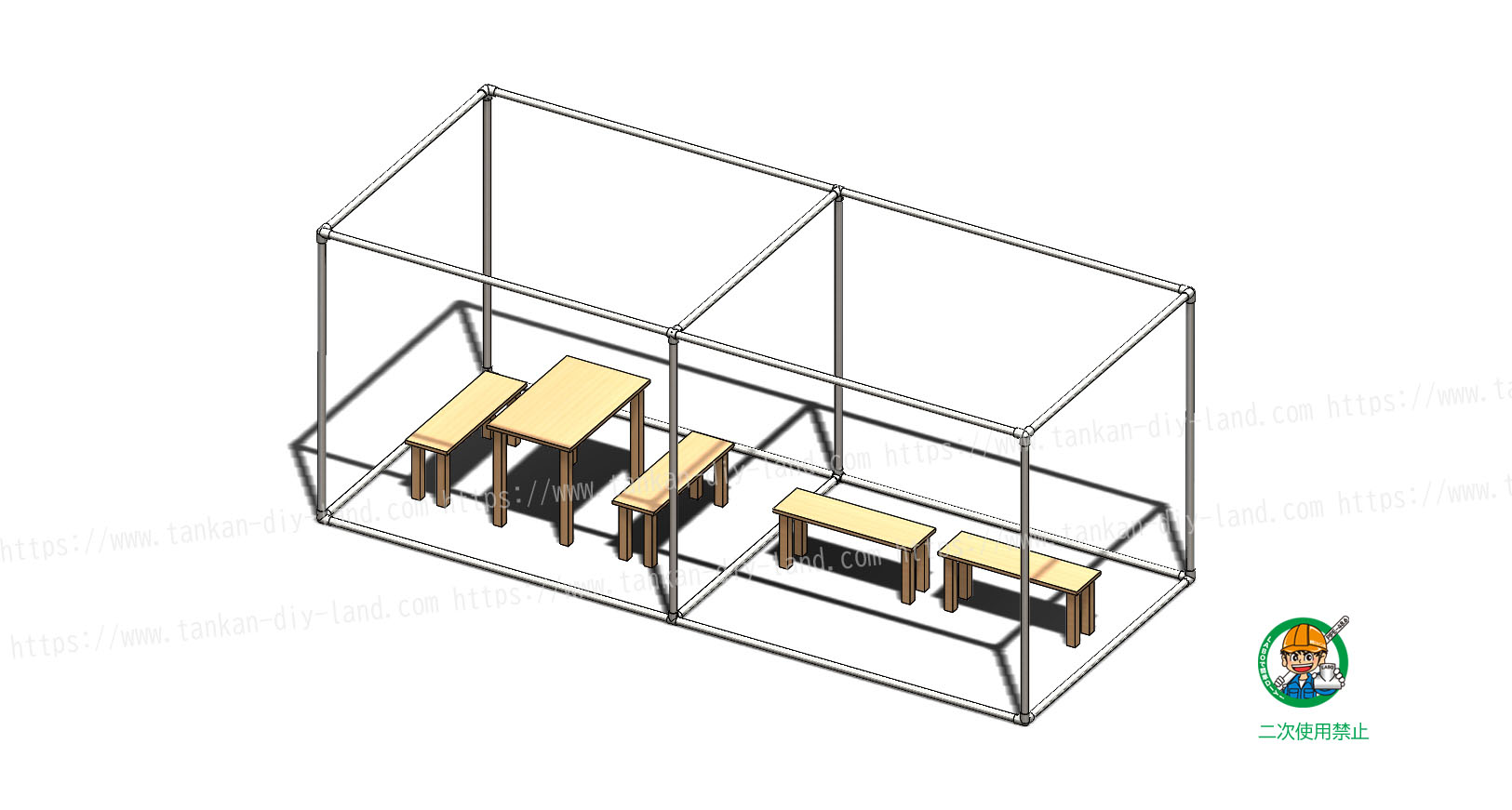

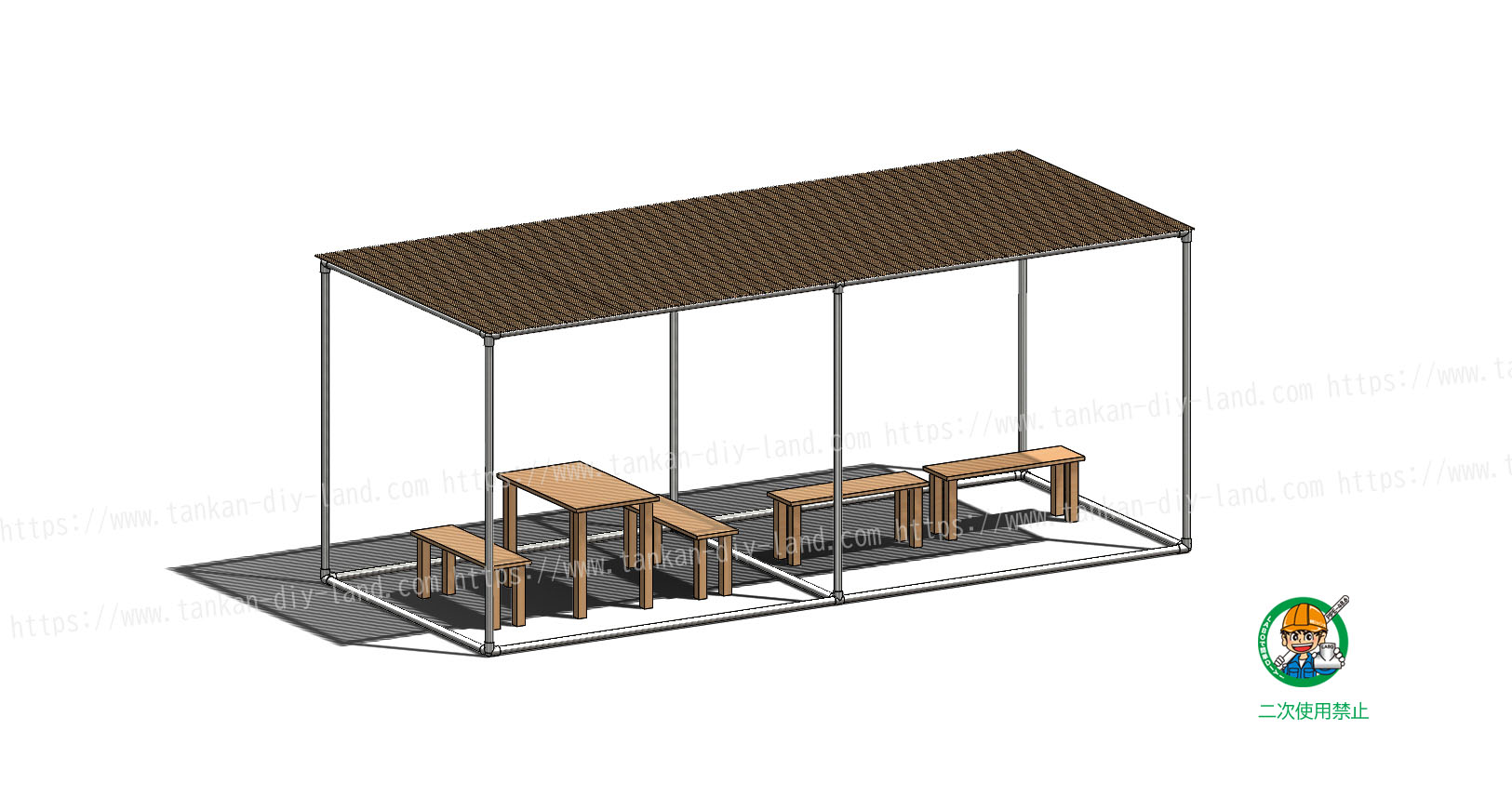

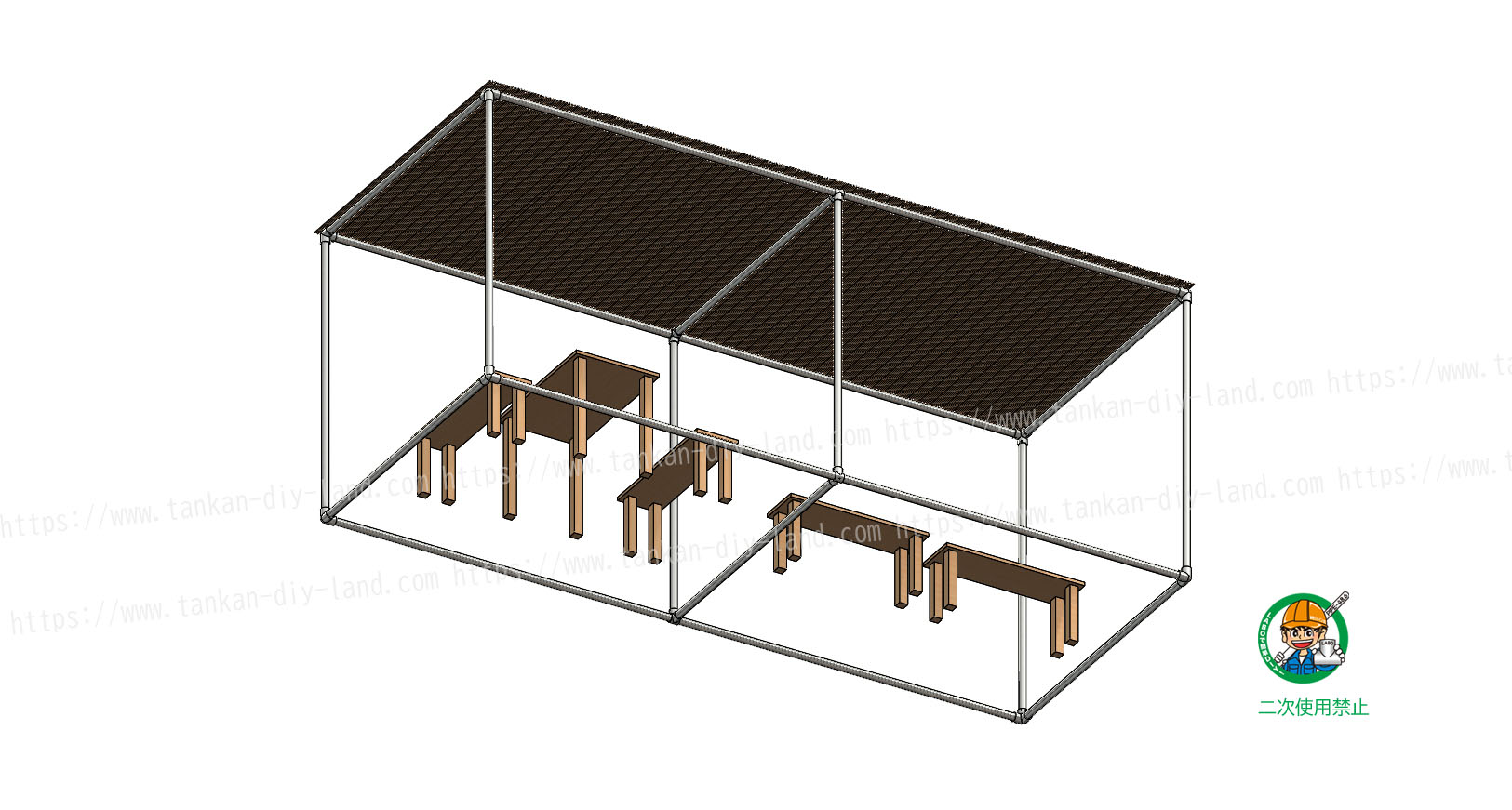

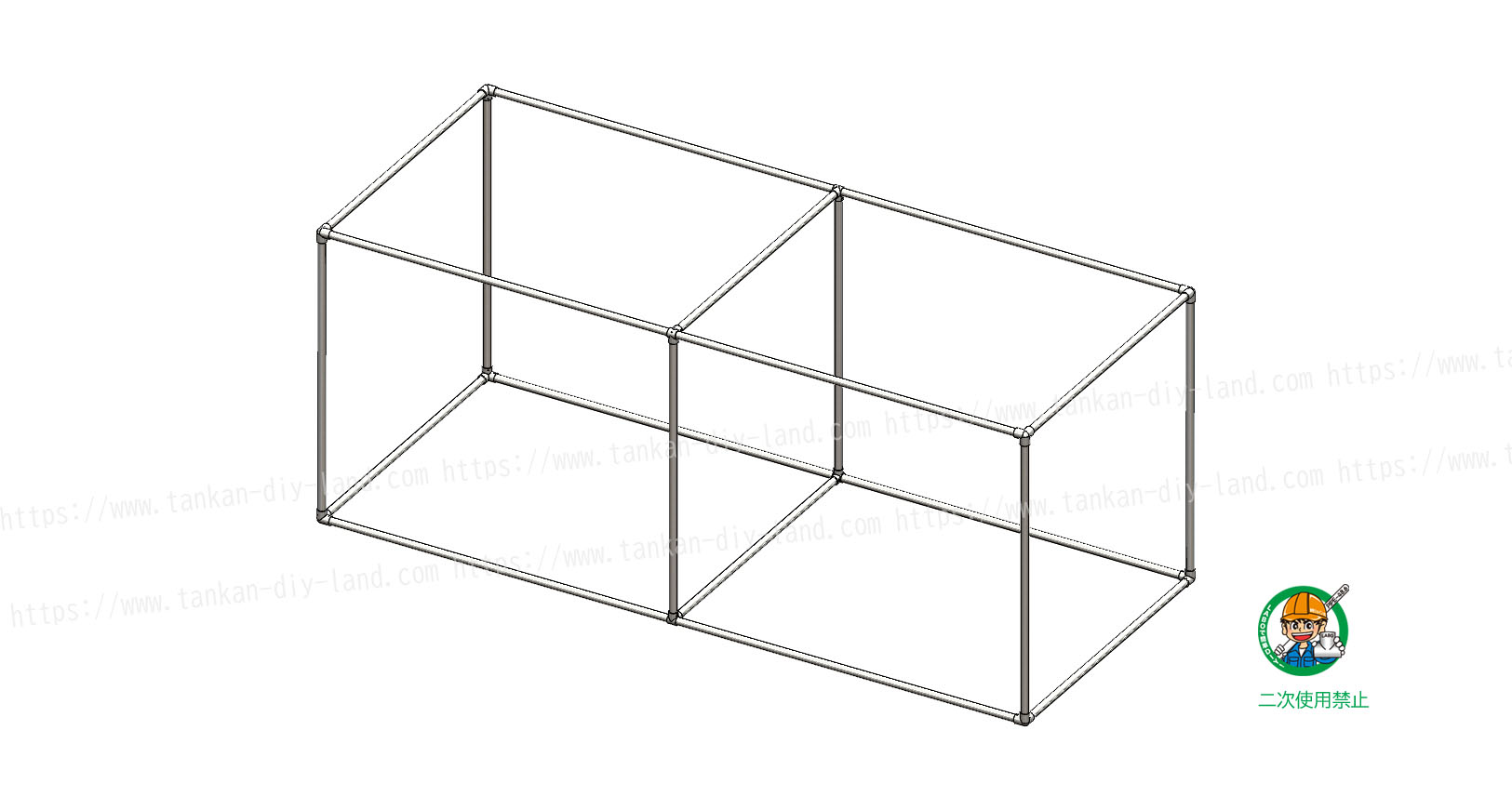

簡易休憩所製作　参考資料

よしず・サンシェード等で日よけを作った、簡易休憩所（東屋）を設置しませんか。　日差しの強い季節や行楽シーズンにお弁当を広げたり、ちょっとお茶を飲んだりできる屋根のある休憩所は重宝されますが、単管パイプとＬＡＢＯ金具を使って手作りすれば、対辺5㎜の六角レンチ一つで誰でも簡単に組み立てられるんですよ！　特に今回ご紹介する真四角の形なら、場所を移動させることも可能ですし、シーズンオフには解体も簡単、やっぱり対辺5㎜の六角レンチのみで可能です。　使用する金具も2種類だけの簡単組み立て。　またＬＡＢＯ金具なら、誰が見ても、どこに置いても違和感の無いスッキリデザインに出来上がります。　行楽地、公園、イベント会場、サービスエリア等で活躍間違いなしです。　（別のデザインの手作り簡易休憩所は、こちらからご覧ください。）

上の画像は全て、クリックすると大きい画像になります

使用金具類

　① ３方向コーナー金具【A-3Y】 : 8個

　② ４方向１箇所貫通金具【B-3K】 : 4個

その他材料

　・ 単管パイプ ( 外径φ48.6 ) : 適宜

　・ サンシェード等 : 適宜

工具類

　・ 対辺5mm六角レンチ等

※ 各単管パイプの寸法、柱の本数等は設置場所・環境に合わせて調整ください。

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら

The post 行楽地、公園、イベント会場、ＳＡ等で活躍 簡易休憩所　（その他-3） 単管パイプで作る first appeared on 単管パイプのDIYや組み方の学習なら単管DIYランド.

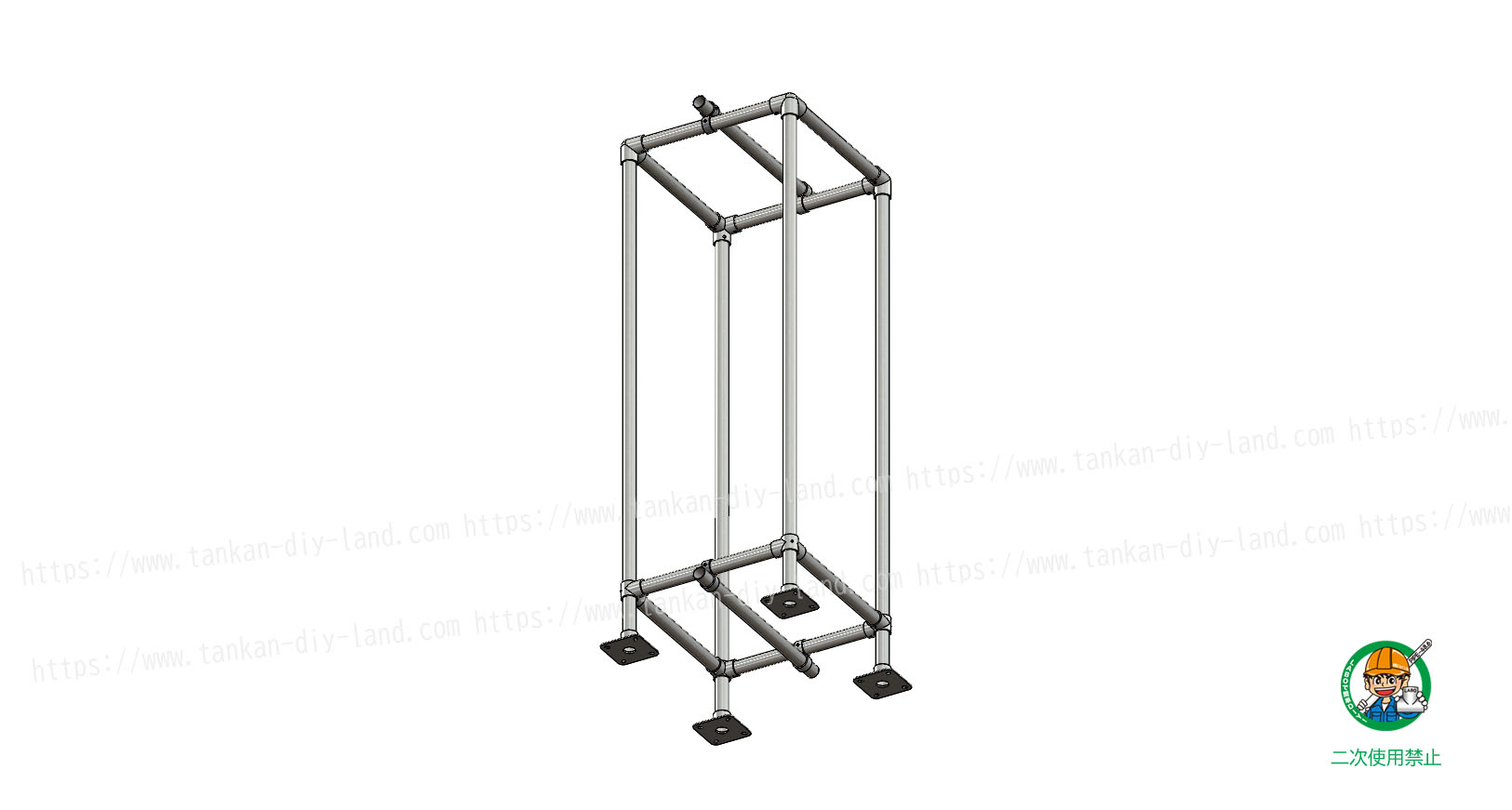

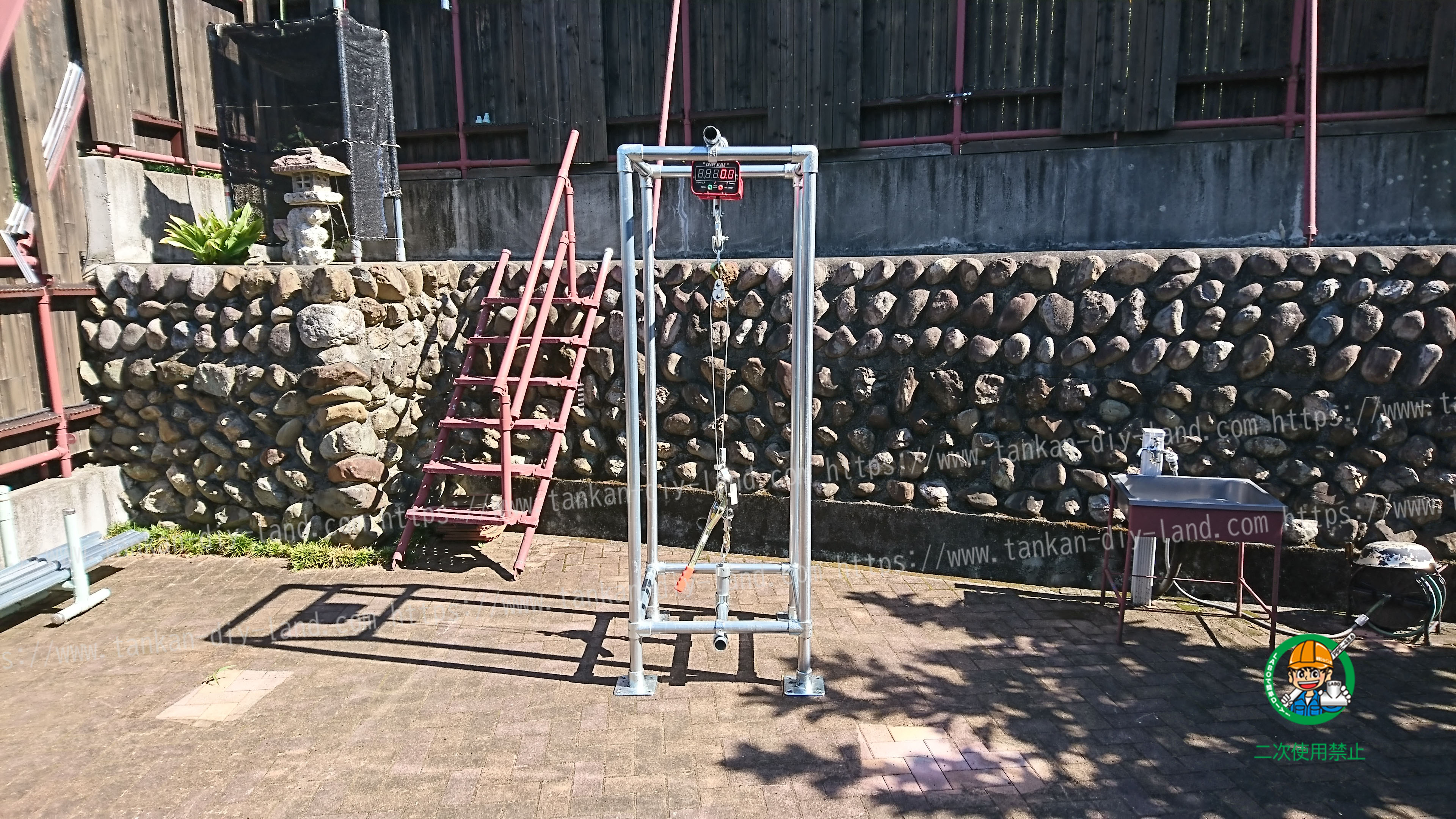

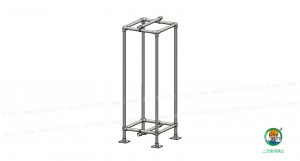

簡易引張試機枠組み製作　参考資料

ＬＡＢＯ金具の引抜荷重について、お客様からの問い合わせがありましたので、早速、引張試験機を作成してみました。　ＬＡＢＯ金具と単管パイプを使えば、すぐにこんな簡易引張試験機の枠組みを作ることが可能です。　この枠組みにクレーンスケールを取り付けて、簡易試験を行いました。　簡易試験にはなりますが、試験場での試験と比較して手軽に安価に行えますので、生産現場等でちょっと参考数値が知りたい時などに大活躍間違いなしです。　「こんなこと出来るカナ」を形にしよう！ＬＡＢＯがお手伝いします！

使用金具類

　① ３方向コーナー金具【A-3Y】 : 4個

　② ４方向１箇所貫通金具【B-3K】 : 4個

　③ 直交金具【B-2X】 : 4個

　④ 角型固定ベース【F-15-1B】: 4個　　販売終了しました

    　固定ベース(八角形)【F-1B】　リニューアル商品はこちら

その他材料

　・ 単管パイプ ( 外径φ48.6 ) : 適宜

　・クレーンスケール・チェーンブロック・パワーウィンチ・シャックル等 : 適宜

　・ 試験部材 : 適宜　※今回はB-2TおよびD-1Eの引抜を確認しています。

工具類

　・ 対辺5mm六角レンチ等

※ 各単管パイプの寸法、柱の本数、筋交いの有無等は設置場所・環境、試験内容に合わせて調整ください。

※ 危険を伴う使用方法はさけ、十分に安全を考慮し無理はしないでください。事故や怪我などについての一切の責任は負いません。

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら

単管名人のブログでもご紹介しています

https://www.tankan-diy-land.com/22304

https://www.tankan-diy-land.com/22263

ＬＡＢＯ金具で簡易引張試験機枠組み製作動画
