パイプと金具のネジ締め付け強度(Nm)と引抜荷重の変化 LABO通販

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N) 2)Lレンチで手締め引き抜き強度380k(3720N)3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N) 参考資料です。



お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。



単管パイプ肉厚1.8mmとLABO(ラボ)継手金具(B-2T・D-1E)をパイプにセット(取り付けて)引張り荷重を加えた検査

単管パイプ金具直販 Google画像へリンク

単管パイプの強度・元の戻れる中間荷重(質量)Google画像へリンク

№ 100320210720

単管パイプ名人工作の参考作品 Google画像へリンク

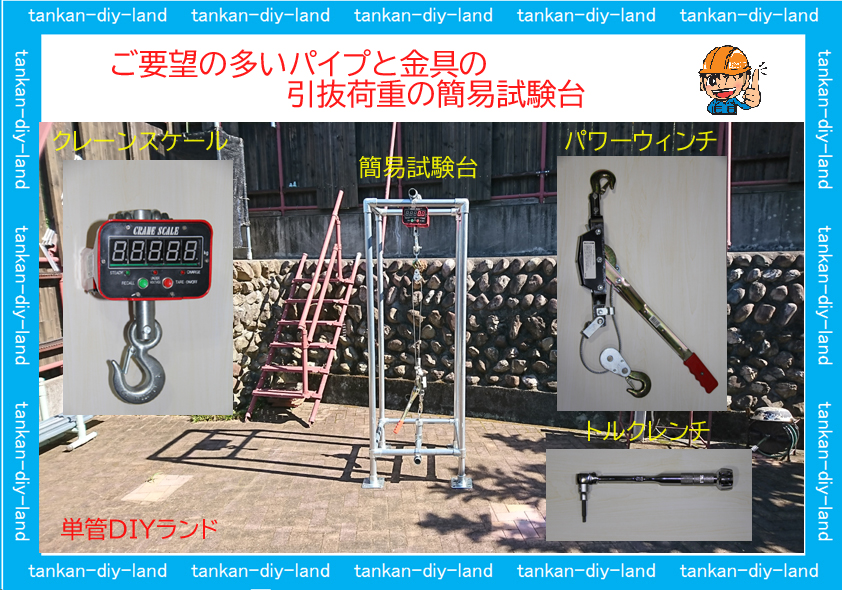

使用機器類 クレ-ンスケール・パワ-ウィンチ・トルクレンチ・手締めレンチ(対辺5mm)

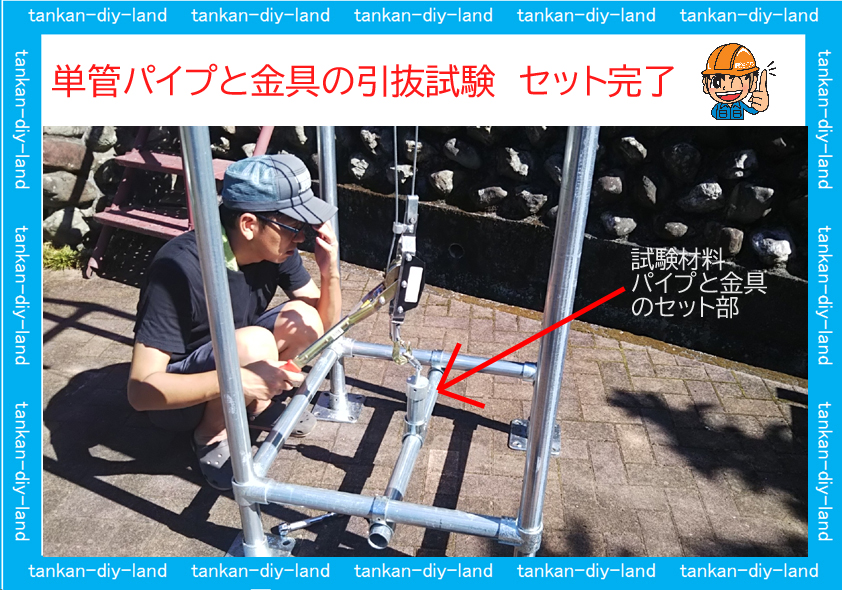

セット完了  試料LABO(ラボ)金具 D-1Eをセット

***************** 引抜強度はビス締め付けトルクにより変化します ***************************************

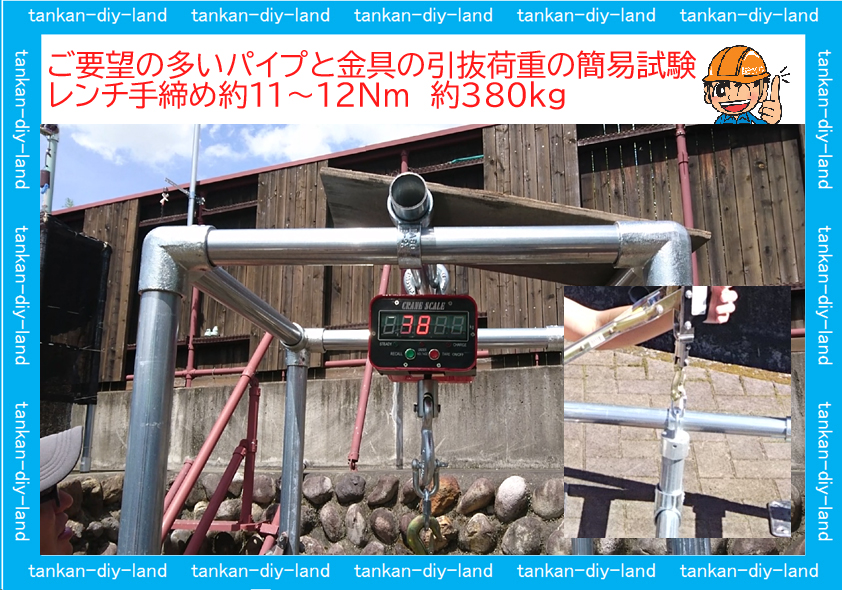

単管パイプに金具取り付けトルク(手締め約11~12Nm)約380kg 参考資料で保証値ではございません。

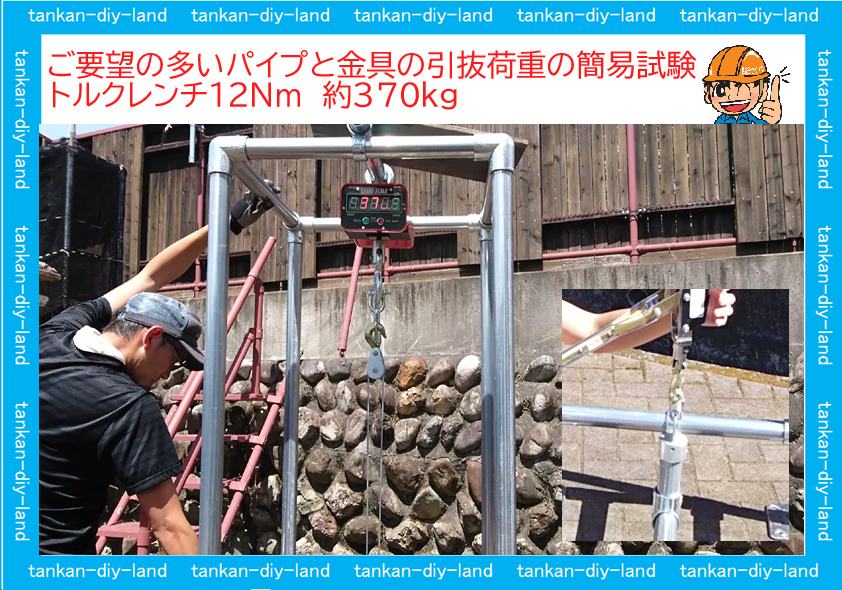

単管パイプに金具取り付けトルク(トルクレンチ締め12Nm)約370kg 参考資料で保証値ではございません。

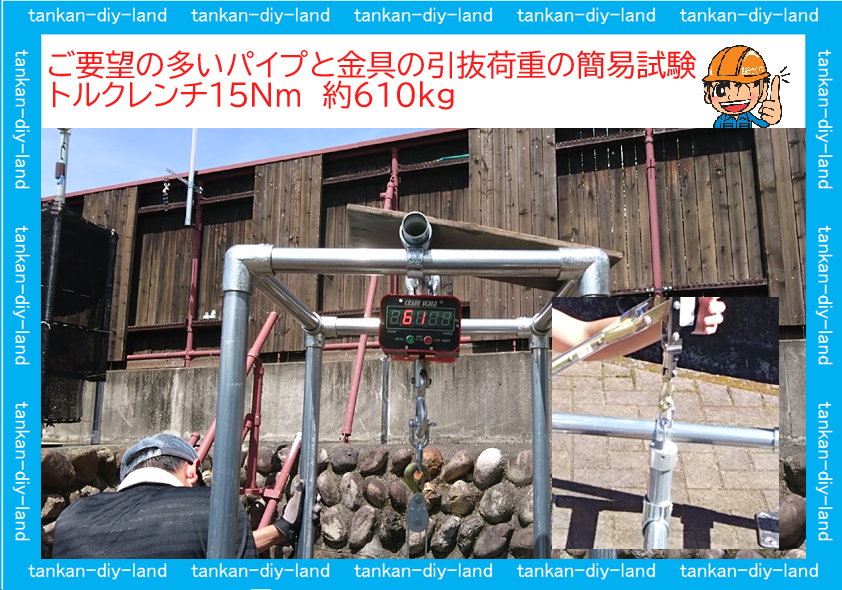

単管パイプに金具取り付けトルク(トルクレンチ締め15Nm)約610kg 参考資料で保証値ではございません。

金具の止めネジの締め付けトルクで引抜強度の変化は下記のようでした。止めビスは(M10-8mmホーロセット(SUS))参考資料で保証値ではございません。

締め付け強度(トルク)と引き抜き強度への変化でした。

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)Lレンチで手締め引き抜き強度380k(3720N)

2)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

3)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

ボルト(M10-8 SUS)のパイプへの食い込み(トルク強度の違い)

引抜荷重の滑りキズ  引抜強度は締め付けトルクにより変化します。

締め付けボルトM10-8mm(ホーローセットビス)を取り一般のボルトM10-25mm着けてみたら、LABO金具はこんなに太いネジで絞めていた事に気が付いた。

実際の単管パイプの中間強度が知りたくて、試験台で試験をやってみた。

******** 数式で無く実際に永久変形を調べてみた **** 単管パイプの中間荷重2000の1.8mと2.4m耐荷重 ******

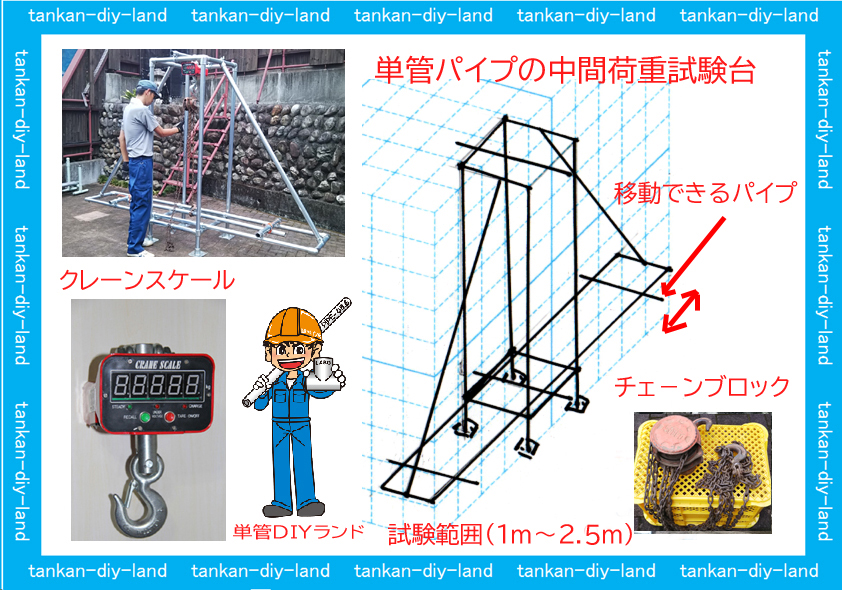

単管パイプ中間荷重試験台写真はこちらの 製作記録と動画や試験結果を掲載の予定しています。

単管パイプ中間荷重試験台写真 こちらの製作記録や動画の試験結果を掲載する予定です。

パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し(荷重50kg単位)

実際の中間強度が知りたくて、試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

作りたい物のイラスト『図解図』をチャート紙に描いて、金具の拾い出し、パイプの数量、他付属資材等の合計予算を出してみる。

単管パイプ DIY 研究所 発信  注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

LABO(ラボ)金具類 金具は溶融亜鉛メッキ仕上げです。

LABO(ラボ)金具は溶融亜鉛メッキ仕上げです・・・ドブメッキとか天ぷらメッキとも呼ぶ・・。

LABO(ラボ)金具類でこんな物もできます。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)

LABO金具は溶融亜鉛メッキ仕上です。

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

単管パイプ端末専用(ゴム・安全・保護)キャップ)とは

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

ウエスタンラッチ(カインズホーム購入) ウエスタンラッチの詳細は カインズホーム リンク

ドリルビスとは、薄い鉄板に穴を空けながらネジを締め込み止めるビスです。

金具取付には、ドリルで下穴3.8mm貫通させてドリルビスM4-16mmでネジを切りながら締め付け固定する。

単管パイプ専用吊バンド(J-TB)使用例

LABO金具と金具の接続に便利な角根丸頭ボルトをお勧めします。

作業性が良い角根丸頭ボルトセット(M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』



注意:単管パイプ小屋建てる際には、確認のお勧め。

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプの多目的小屋

窓を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

パイプと木材の直付け接続金具(J-1S)

単管パイプと木材のDIY工作に便利な、SPF材とは

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、一般では中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

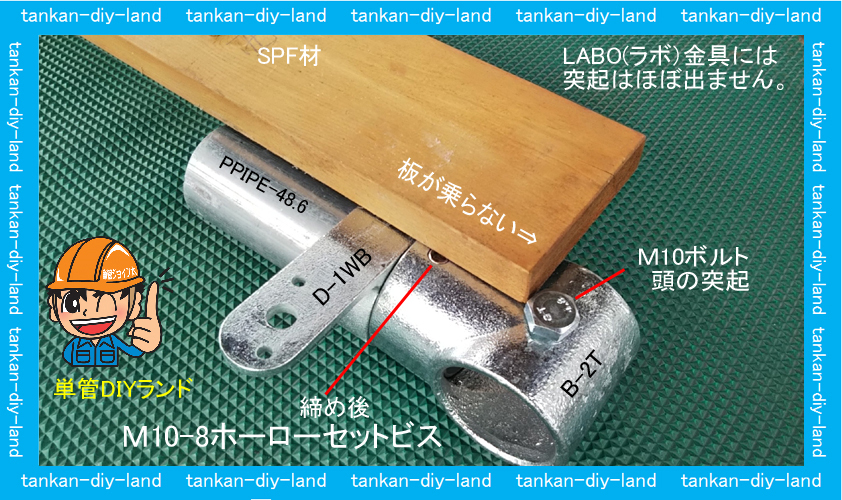

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)         1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
