やぐら

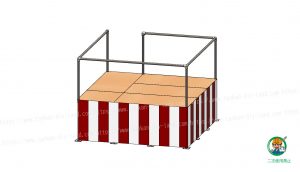

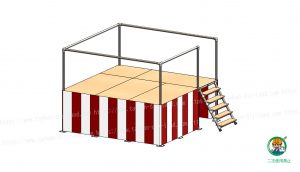

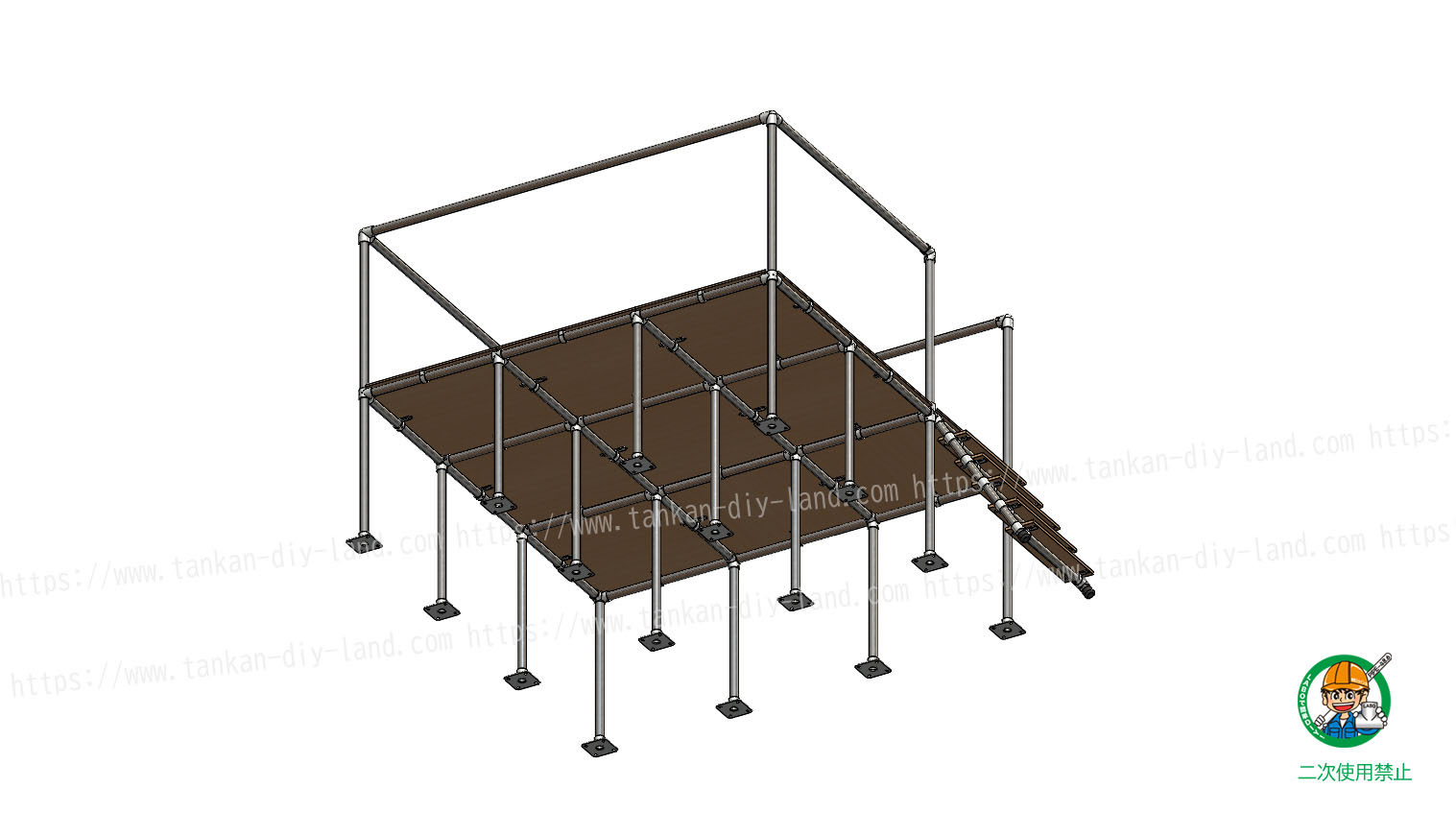

組み立て・解体が簡単な、祭りやぐら (ステージ-1) 単管パイプで作る

祭りやぐら製作 参考資料

お祭り、盆踊り大会等で使用する祭りやぐらも、今年はLABO金具で手作りしてみませんか? 既製品よりも安価で、組み立ても解体も簡単ですよ! 解体したら、来シーズンまでコンパクトにしまっておくことが可能です。 他にもステージ・舞台等を製作する際の参考にしてください。

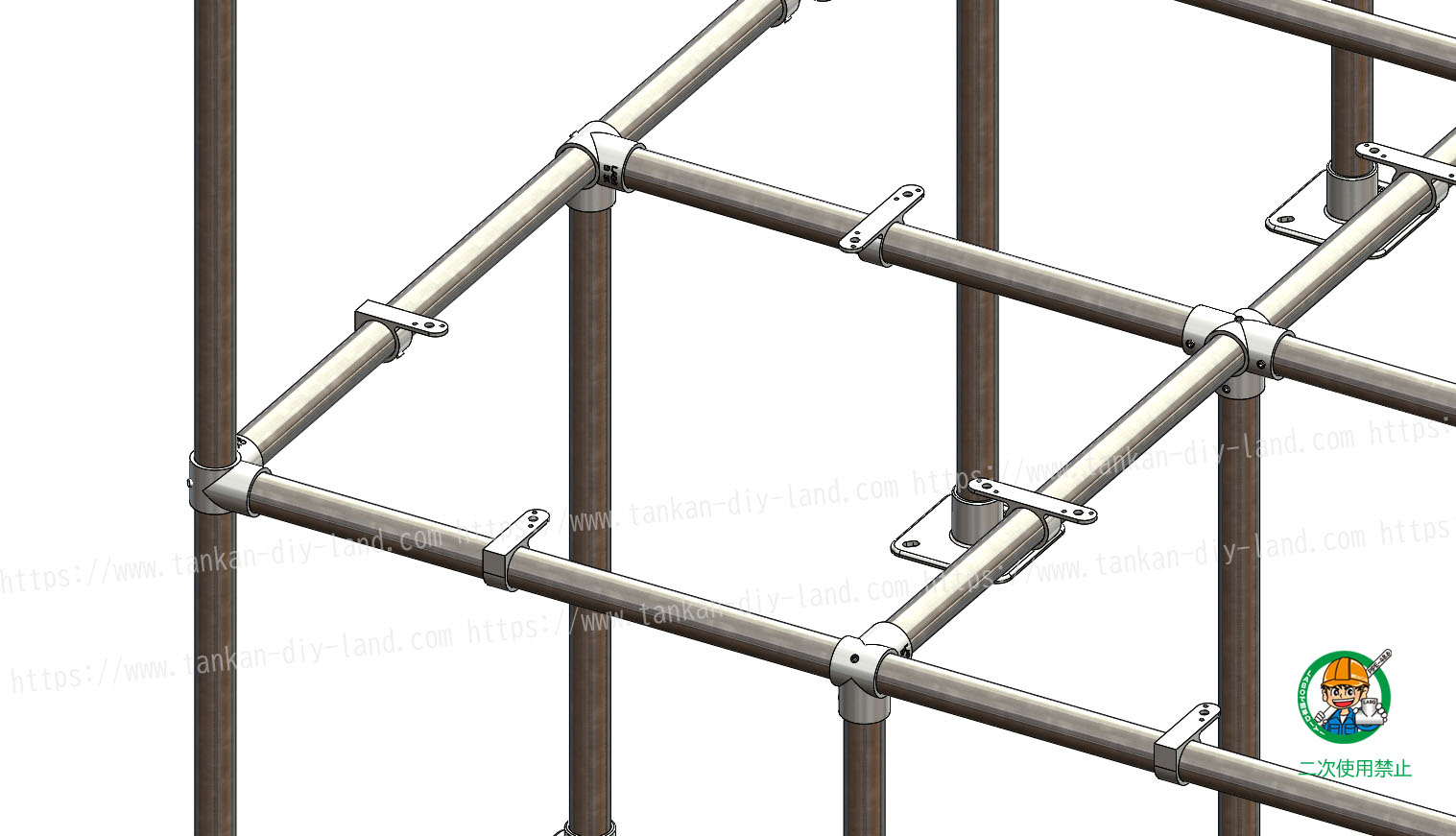

使用金具類

 ① 3方向コーナー金具【A-3Y】 : 3個

 ② 2方向90度コーナー金具【A-2L-90】 : 2個

 ③ 4方向1箇所貫通金具【B-3K】 : 11個

 ④ 5方向1箇所貫通金具【B-4Y】 : 5個

 ⑤ 3方向1箇所貫通金具【B-2T】 : 12個

 ⑥ 片側サドルベース金具【D-1SB】 : 12個

 ⑦ 両側サドルベース金具【D-1WB】 : 22個

 ⑧ 角型固定ベース【F-15-1B】 : 16個

 ⑨ 保護キャップ【K-1C(CR)】 : 2個

 上記金具類合計価格 約 ¥73,740(税込)

 ※価格は2018/7/21時点になります。

その他材料

 ・ 単管パイプ ( 外径φ48.6 ) : 適宜

 ・ベニア板、SPF材、紅白幕等 : 適宜

 ・木材等組立用材料 : 適宜 ※ コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

 ・ 対辺5mm六角レンチ等

 ・ 木材組立用工具類 ※ドライバー、ハケ等

※ 各単管パイプ、木材の寸法、柱の本数等は設置場所・環境に合わせて調整ください。

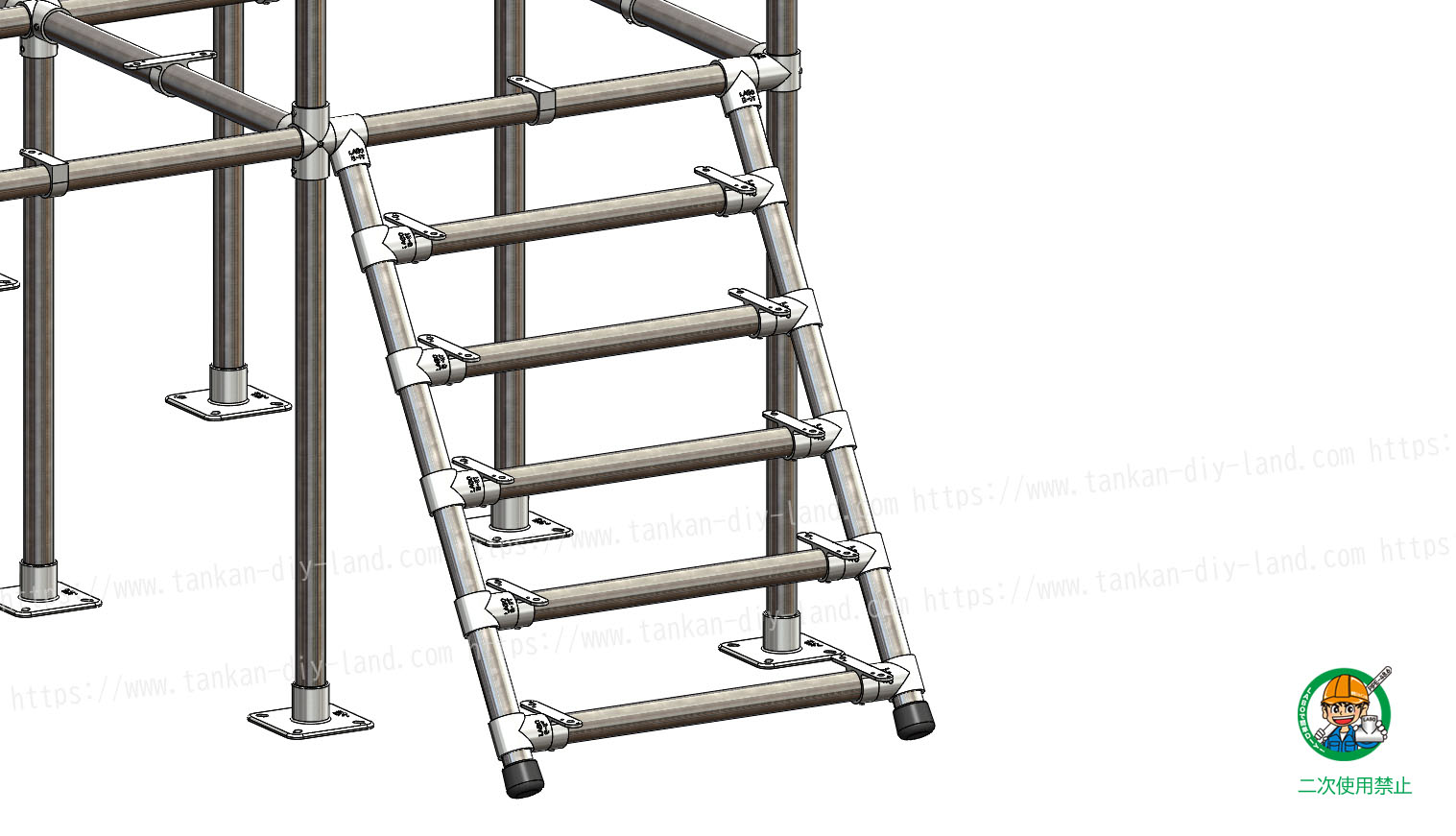

※ 階段のステップ等、金具の締め付けが弱いと回転する可能性があります。金具と単管パイプに穴を開けてドリルビス等で貫通させるとより安全です。

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら



弊社HP内「単管名人のブログ」でもご紹介しています^^

    お問い合わせ内容必須
    お名前必須
    メールアドレス必須
    ご住所

    電話番号
    ご相談・お問い合わせ内容などお気軽にお書き下さい
    最終確認必須
    プライバシーポリシーを確認およびメールマガジン発行承諾しました

    ※携帯メールなど各キャリアのセキュリティ設定のためユーザー受信拒否と認識されているか、お客様が迷惑メール対策等で、ドメイン指定受信を設定されている場合に、メールが正しく届かないことがございます。※ドメイン「tankan-diy-land.com」からのメールを受信できるように設定してください。※ご不明な場合はご契約の携帯キャリア会社にお問い合わせください。

    関連記事

    1. 立かけ階段

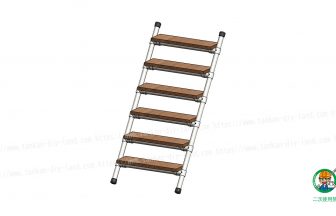

      角度もサイズも思いのまま、裏から見てもキレイな 立掛け 階段 (階段-2) 単管パイプで作る

    2. 垂直階段

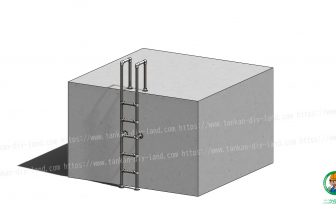

      垂直階段(はしご)もLABOで手作り (階段-3) 単管パイプで作る

    3. 猿梯子

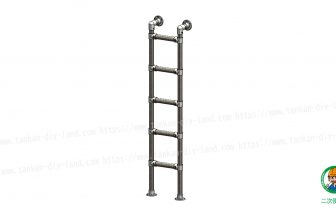

      猿梯子(さるばしご)も作れる (階段-4) 単管パイプで作る
