台車

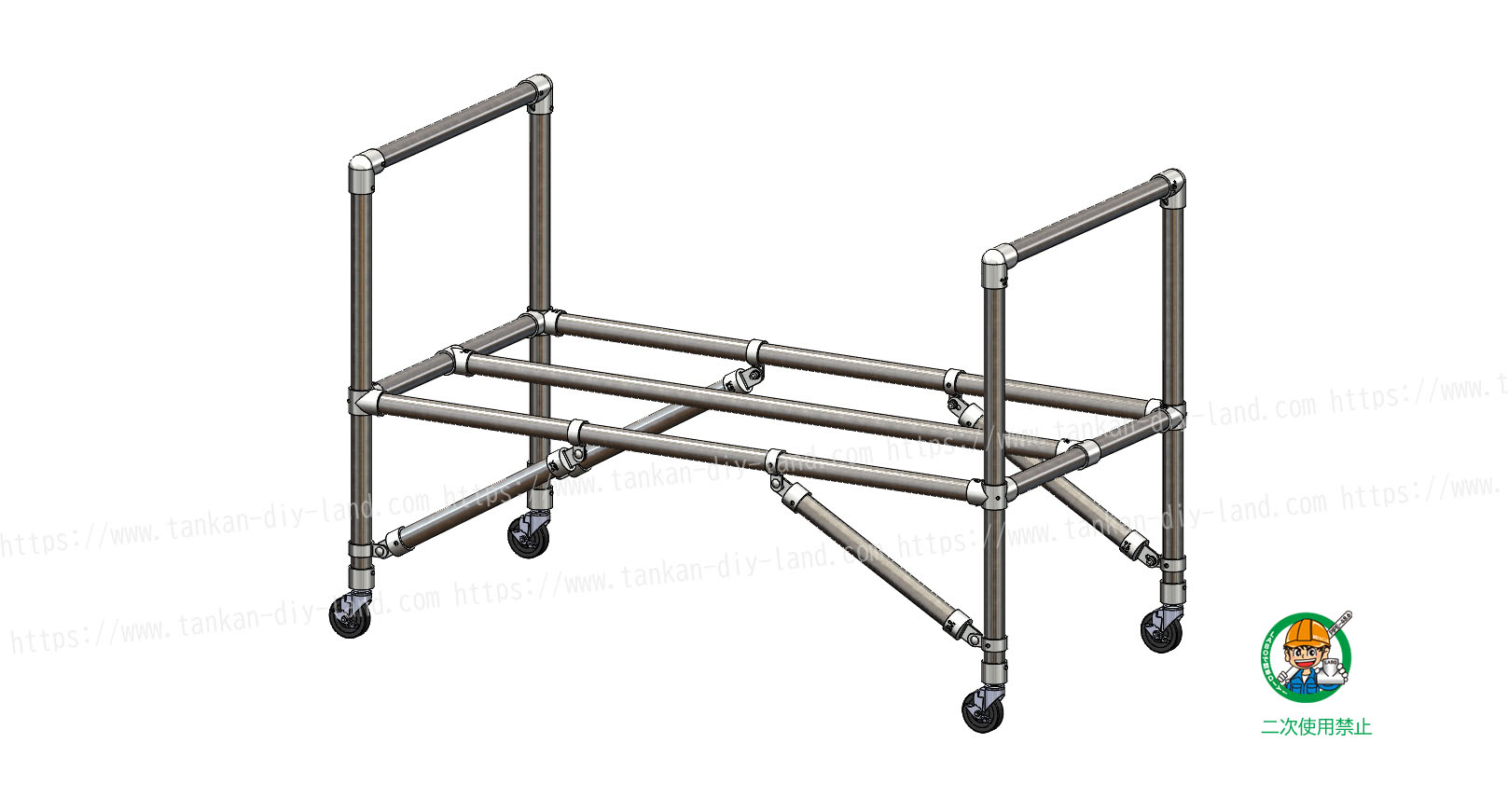

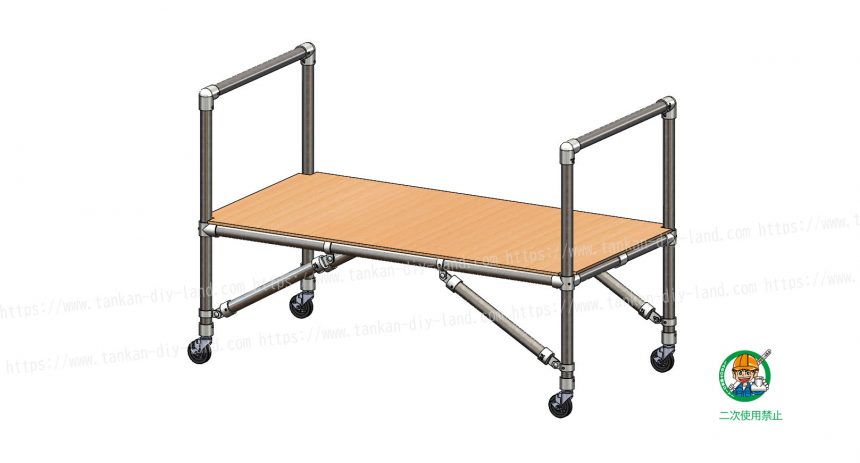

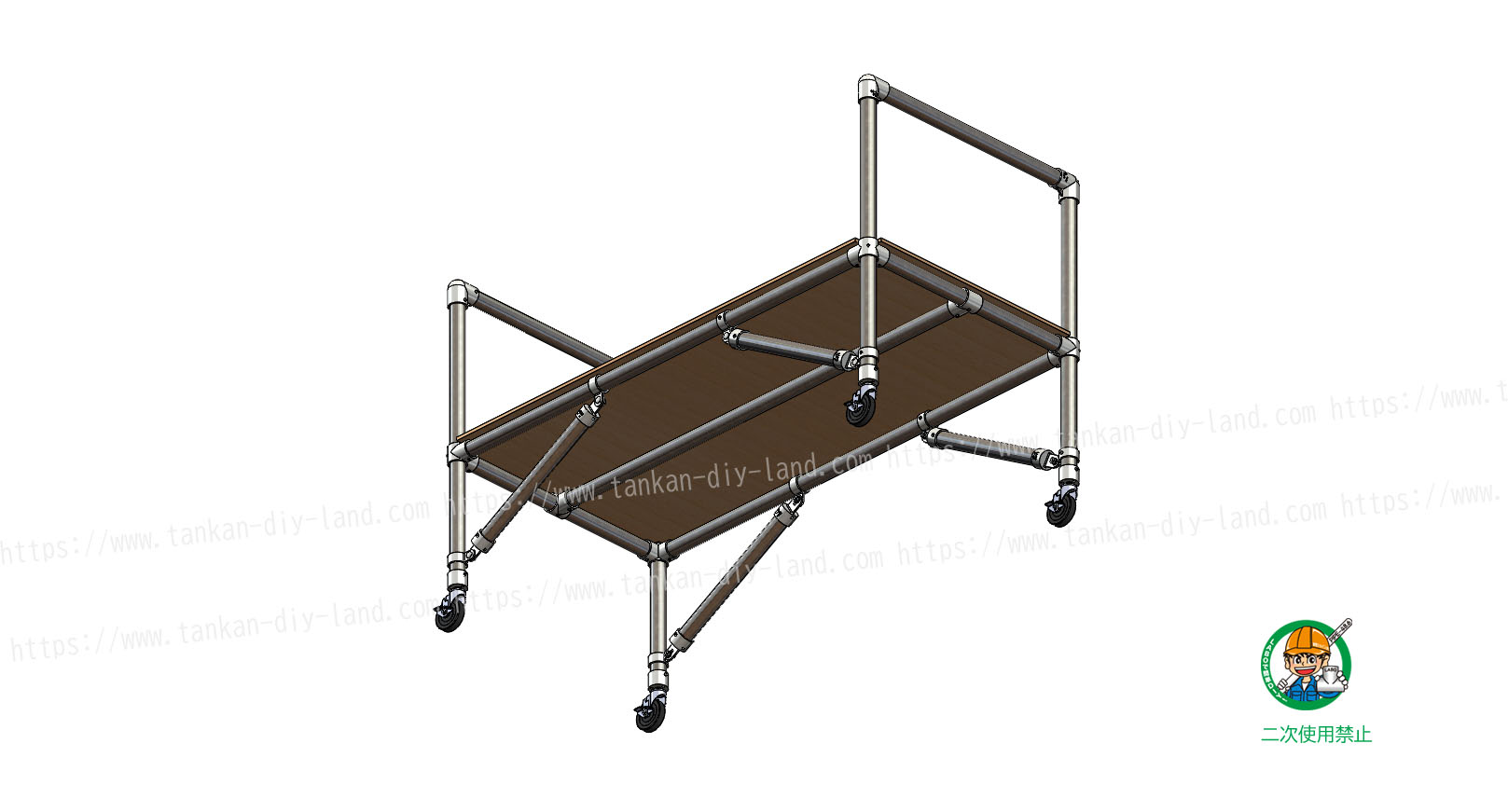

トラックの荷台等、高さを合わせて積込み楽々な台車 (台車-1) 単管パイプで作る

台車製作 参考資料

例えばトラックの荷台の高さに合わせて、また、作業台の高さにあわせた台車があったら便利だと思いませんか? 今回の参考資料は高さや荷物にピッタリ合った、作業しやすい台車をご提案いたしました。 LABOのキャスター金具は単管パイプに直接取り付けられる、とっても便利な金具です! サイズも色々取り揃えておりますので、ご自分にピッタリのキャスターが見つかるはず! 価格品質も自信をもってオススメできるLABO金具をぜひご利用ください!

使用金具類

 ① 2方向90度コーナー金具【A-2L-90】 : 4個

 ② 4方向1箇所貫通金具【B-3K】 : 4個

 ③ 3方向1箇所貫通金具【B-2T】 : 2個

 ④ 端末ボルト止め金具【D-1E】 : 8個

 ⑤ ボルト止め金具【D-1S】 : 8個

 ⑥ I型キャスター(耐荷重50㎏)【E-1C-100】 : 4個

 ⑦ 鉄角根丸頭ボルト(M10×25)【M10-25-N】 : 8個



その他材料

 ・単管パイプ ( 外径φ48.6 ) : 適宜

 ・ベニヤ板等 : 適宜

 ・木材等組立用材料 : 適宜 ※ コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

 ・ 対辺5mm六角レンチ等

 ・ M10用 ( 対辺17mm ) スパナ等

 ・ 木材組立用工具類 ※のこぎり、ドライバー、ハケ等

※ 各単管パイプ、木材の寸法、キャスターのサイズ等はご使用方法・ご利用環境に合わせて調整ください。

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら



弊社HP内「単管名人のブログ」でもご紹介しています^^
