荷物の積み替え、積み下ろしの軽減

車の荷台と同じ高さに合わせた台車造り№ 99920210725

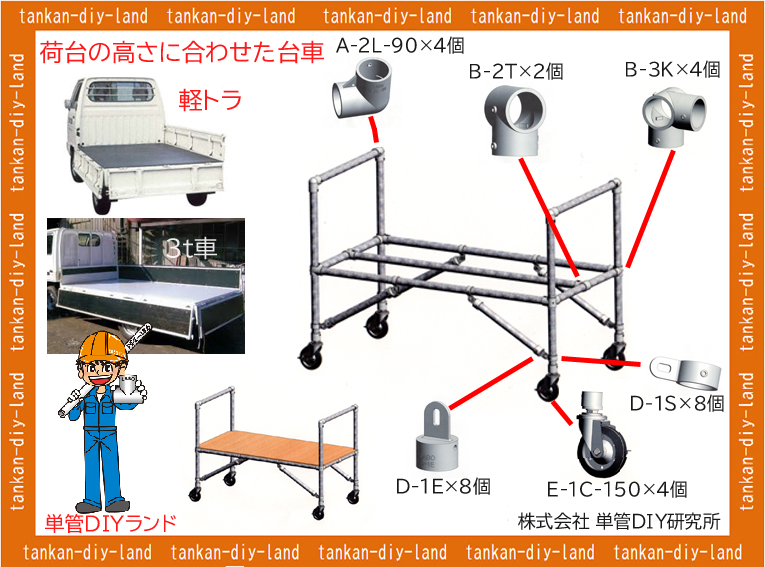

車の荷台と同じ高さに合わせた台車に使用できるLABO(ラボ)金具

A-2L-90  2方向90度金具 金具の中まで見られる 3D-PDF

B-2T  3方向1箇所貫通金具 金具の中まで見られる 3D-PDF

B-3K 4方向1箇所貫通金具 金具の中まで見られる 3D-PDF

D-1S ボルト止め金具 金具の中まで見られる 3D-PDF

E-1C-150 I型キャスター金具(耐荷重160kg) 金具の中まで見られる 3D-PDF

D-1E 端末ボルト止め金具 金具の中まで見られる 3D-PDF

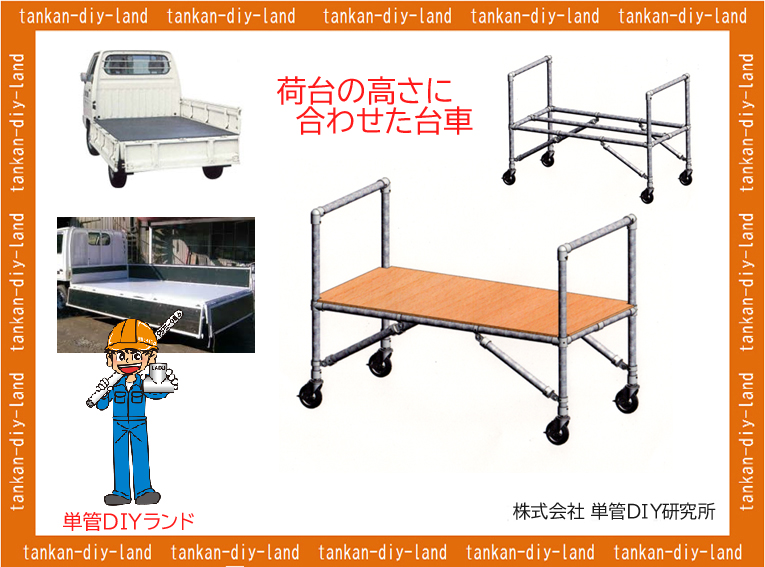

車の荷台の高さに合わせた、単管パイプの骨組 くるくる回して全てが見られる 3D-PDF

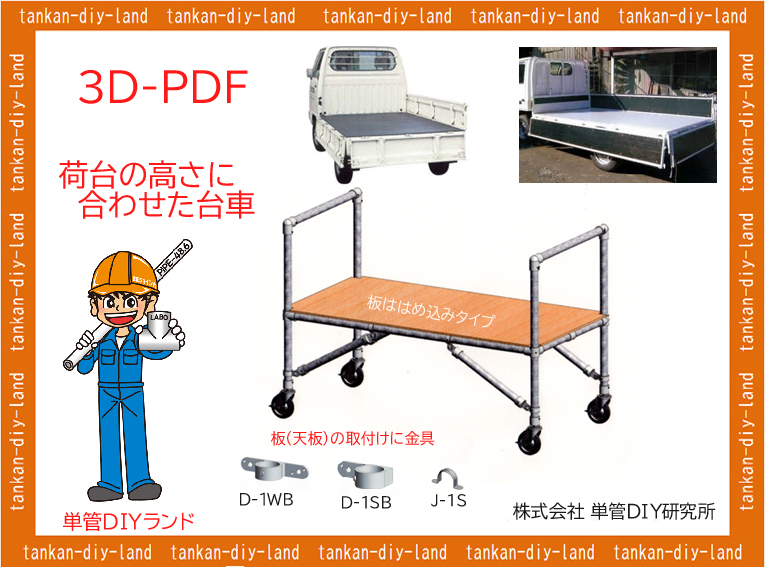

車の荷台の高さに合わせた、単管パイプの完成 くるくる回して全てが見られる 3D-PDF

単管パイプ専用LABO(ラボ)金具・継手・ジョイント・クランプ

単管パイプDIY工作のアドバイザーキャラクターの単管ジョイン太17タイプです。

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

単管パイプ DIY 研究所 発信

注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

チャート紙PDFをダウンロードして工作を楽々設計(金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう)

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

錆に強いLABO(ラボ)金具の表面処理(めっき)について。

LABO(ラボ)継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。

LABO(ラボ)金具の止めビスとは・・ここが違う

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)

単管パイプ端末専用(ゴム・安全・保護)キャップ)とは

LABO(ラボ)金具類でこんな物もできます。

単管パイプの多目的小屋

LABO(ラボ)キャスター工作物、こんな物が出来ます。

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

単管パイプ専用吊バンド(J-TB)使用例

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)         1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
