作業台車

腰の負担を減らす!トラックの荷台の高さに合わせた、便利な作業台車 (台車-5) 単管パイプで作る

特殊な作業台車の製作 参考資料

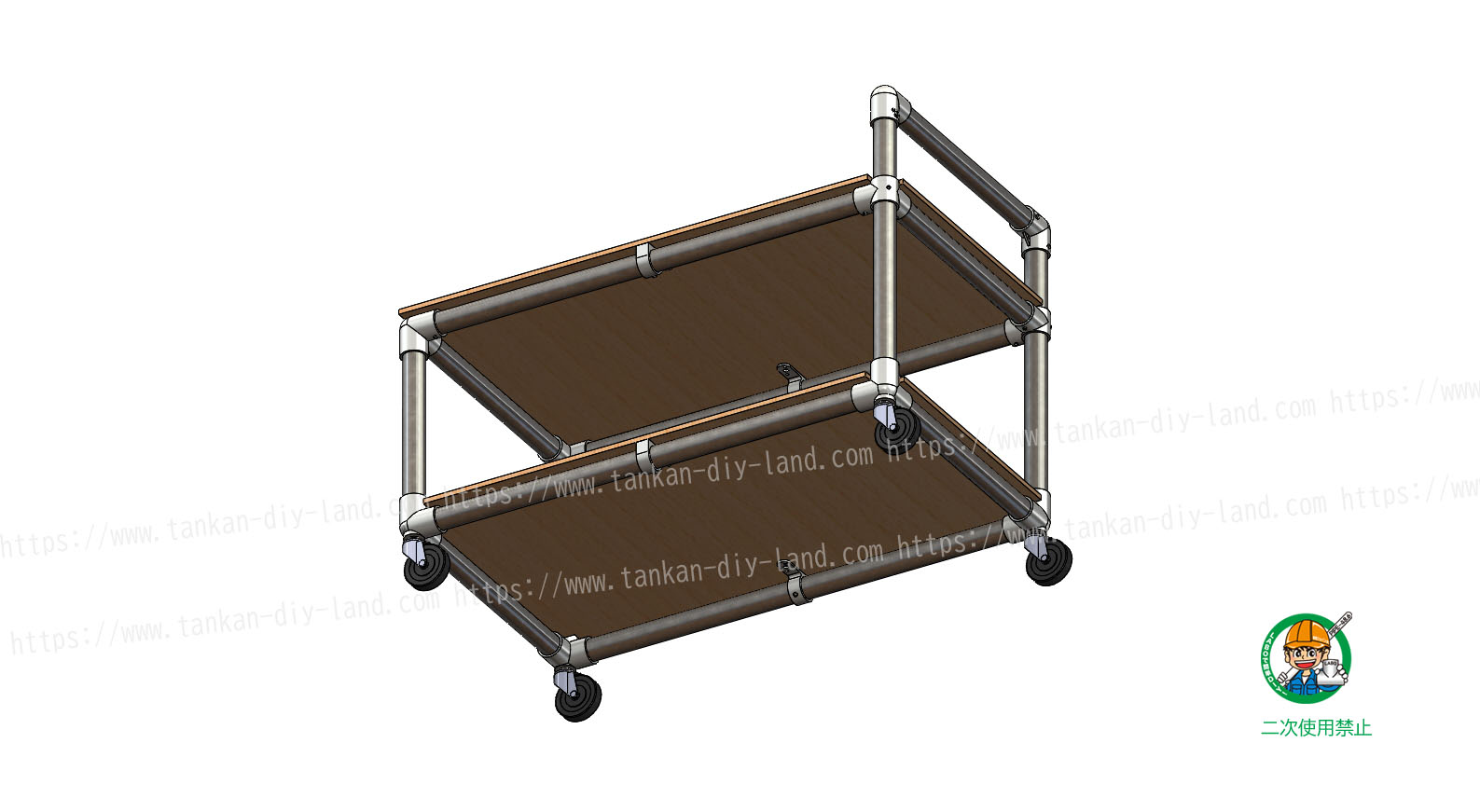

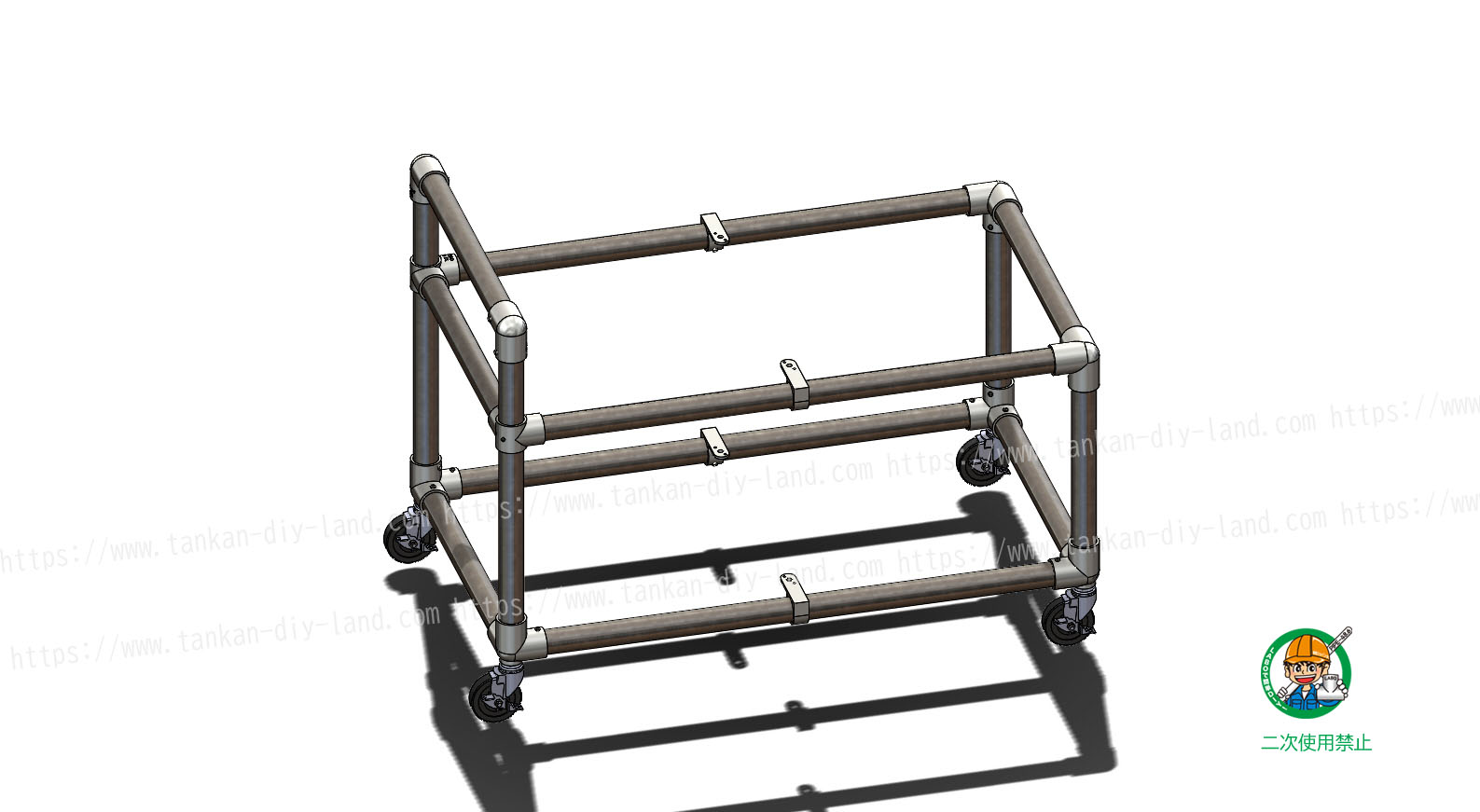

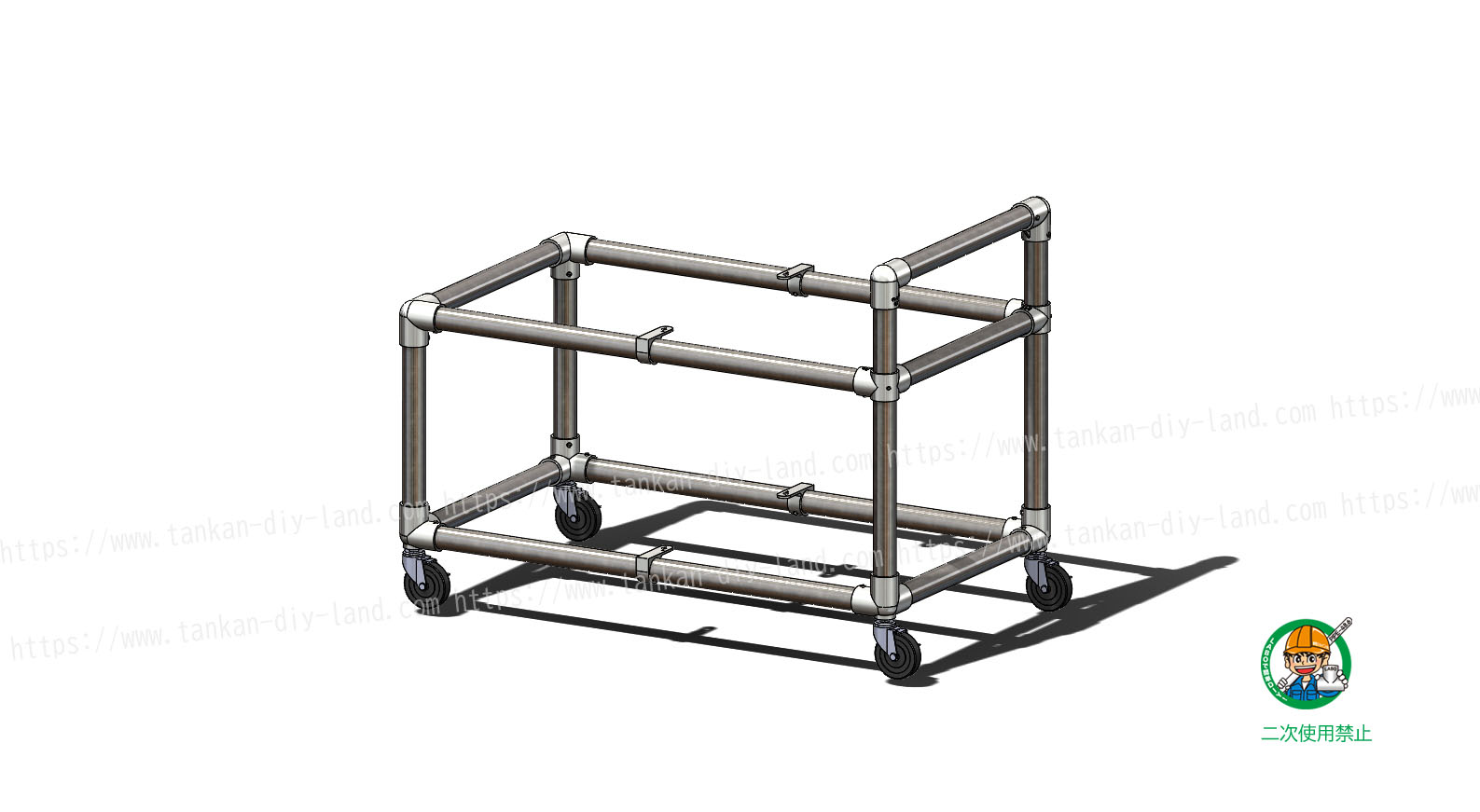

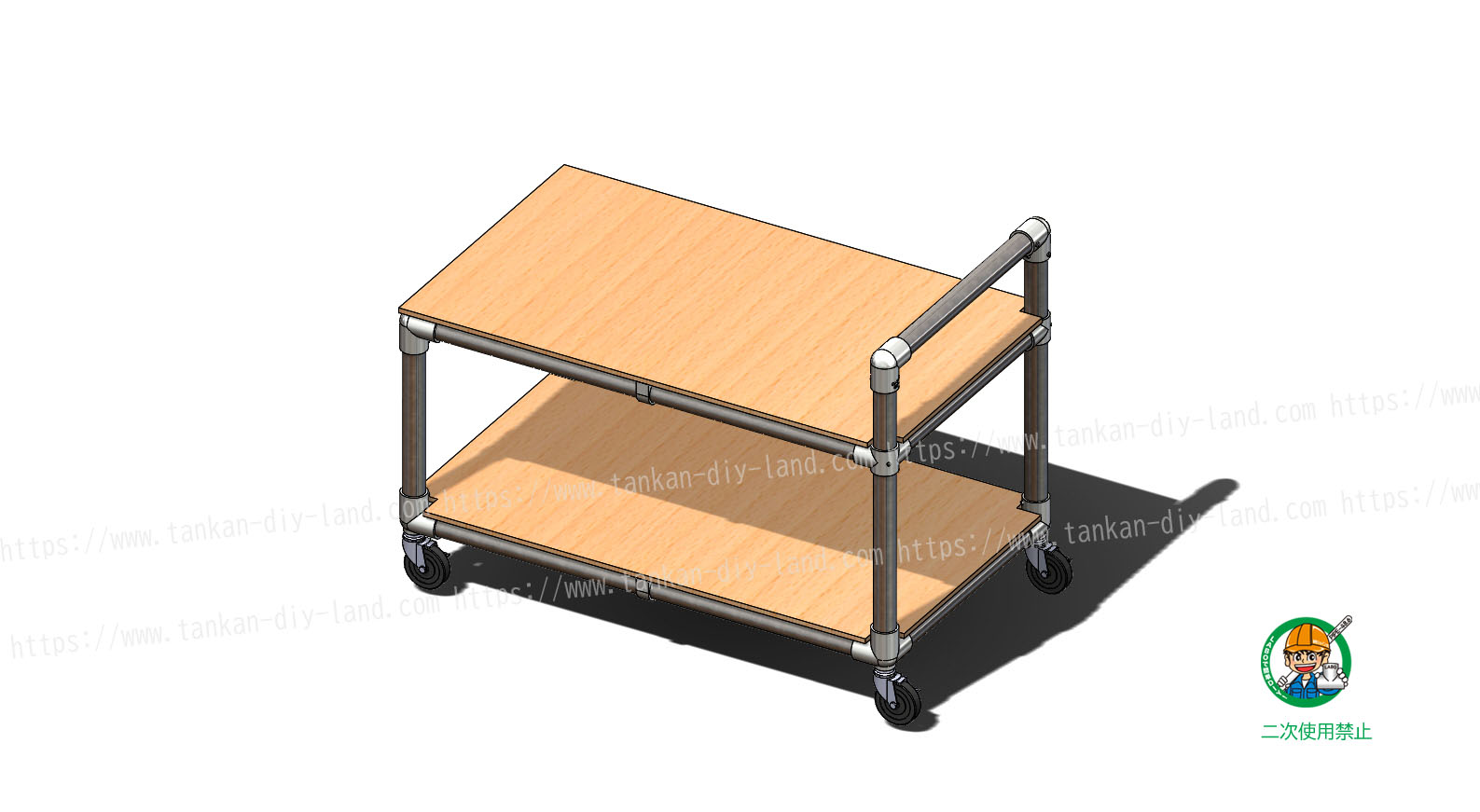

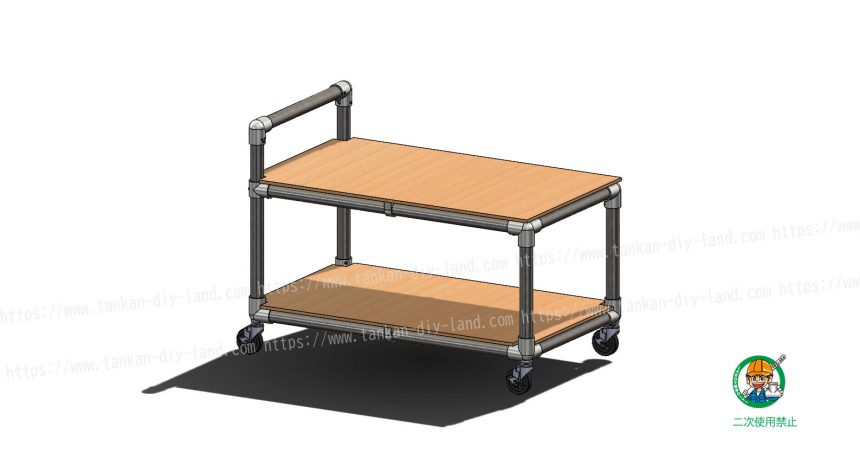

例えば、トラックの荷台に合わせた高さの台車があったら便利だと思いませんか! それから、取扱製品に合わせたサイズの台車も便利ですよね! それぞれのお仕事に合わせた台車があると便利だとは思いますが、市販品ではなかなか欲しい形にピタッと当てはまる物は見つからないかもしれません。 腰の負担を減らしたり、お仕事に合わせて無駄な動きを減らせるような、ご自分にピッタリの便利な台車なら、LABO金具でお安く簡単に手作りしてしまいましょう。 今回ご紹介する台車は、トラックの荷台の高さに合わせた形です。荷物の上げ下ろし時の、腰の負担が減るのではないかと考えました。 こちらはホームセンターでも多く取り扱っているものを使用して参考図を描いています。 LABO金具はホームセンターでのお取り扱いはございませんが、LABOのキャスター金具は単管パイプに直接取り付けられる、組み立てがとっても簡単な金具ですので、ぜひ一度お手に取ってお確かめください。 (他にも、こんな台車があったら便利かな?という台車を考えました。よろしければ、こちらからご覧ください。)

使用金具類

 ① 3方向コーナー金具【A-3Y】 : 2個

 ② 2方向90度コーナー金具【A-2L-90】 : 2個

 ③ 4方向1箇所貫通金具【B-3K】 : 2個

 ④ 片側サドルベース金具【D-1SB】 : 4個

 ⑤ Y型キャスター(耐荷重50㎏)【E-3Y-100】 : 4個

 上記金具類合計価格 約 ¥17,776 (税込)

 ※価格は2018/10/10時点になります。

その他材料

・単管パイプ ( 外径φ48.6 ) : 適宜

・ベニヤ板等 : 適宜

・木材等組立用材料 : 適宜 ※ コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

・ 対辺5mm六角レンチ等

・ 木材組立用工具類 ※のこぎり、ドライバー、ハケ等

※ 各単管パイプ、木材の寸法、キャスターのサイズ等はご使用方法・ご利用環境に合わせて調整ください。

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら



LABO金具で台車兼作業台製作の検討動画
