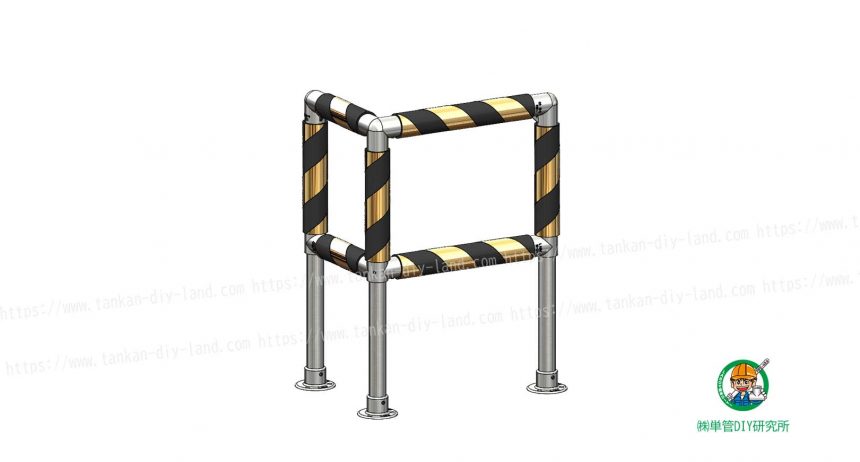

単管パイプで頑丈なフォークリフトガードを作成してみましょう!

手作りなら、設置場所にぴったりフィットのフォークリフトガードが作成できます。

応用して、ガードレールや柵の作成も可能です。ぜひ挑戦してみてください!!



組立て方法ご紹介(画像)

※組立順の説明書ではございませんので、お客様の工夫でお作りください。

※画像を一つずつクリックして大きくしてご覧ください。

組立て方法ご紹介(動画)

※組立順の説明書ではございませんので、お客様の工夫でお作りください。

※三角の再生ボタンをクリックしてご覧ください。

使用金具類

 ① 3方向コーナー金具【A-3Y】 : 1個

 ② 2方向90度コーナー金具【A-2L-90】 : 2個

 ③ 4方向1箇所貫通金具【B-3K】 : 1個

 ④ 3方向1箇所貫通金具【B-2T】 : 2個

 ⑤ 丸型固定ベース【F-15-1R】 : 3個

上記金具類合計価格 約 ¥7,678(税込)

※価格は2022/1/25時点になります。

その他材料

・ 単管パイプ ( 外径φ48.6 ) : 適宜

・パイプガード:適宜

工具類

・ 対辺5mm六角レンチ等

※ 各単管パイプの寸法、柱間の距離、柱の本数等は設置場所に合わせて調整ください。

※ 基礎は単管パイプ打ち込み、コンクリートブロックなど適切に処理を行ってください。



LABO金具でフォークガード製作動画
