移動パーゴラ

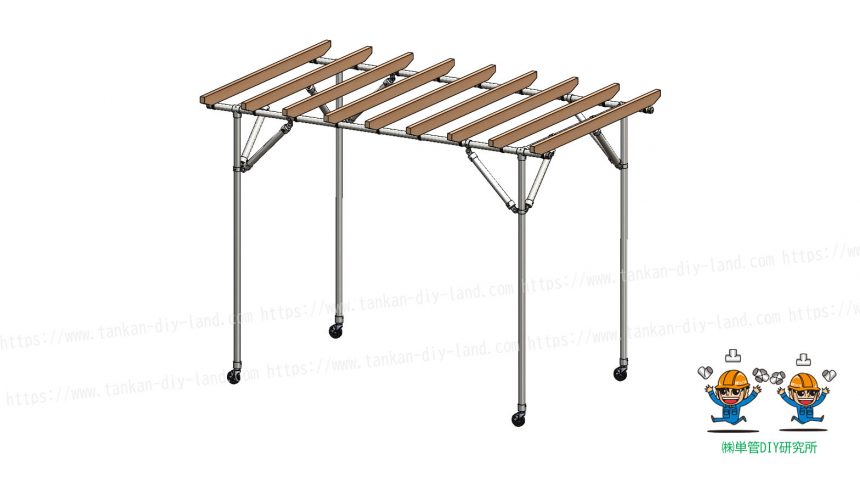

好きなところに 移動可能、便利な 屋根・パーゴラ・日よけ (ガーデニング-6) 単管パイプで作る

#移動可能 #移動式 #動かせる #キャスター付き #好きなとこで使用可能 #日かげの欲しい場所に移動可能 #単管パイプに直接取り付けられます #自在タイプのキャスターなので移動が楽々 #日差し避け等に便利なパーゴラ #LABO金具を使った単管パイプDIYは不要になったら解体も簡単 #必要なシーズンだけ出しておける #以下、組立て方法のご紹介ですのでご覧ください



組立て方法ご紹介(画像)                                                   ※組立順の説明書ではございませんので、お客様の工夫でお作りください。                               ※画像を一つずつクリックして大きくしてご覧ください。



組立て方法ご紹介(動画)                                                   ※組立順の説明書ではございませんので、お客様の工夫でお作りください。                               ※三角の再生ボタンをクリックしてご覧ください。

溶融亜鉛メッキ仕上げのLABO金具はサビや腐食に強いので、野外での使用にも優れています。 特に日差しの気になる時期に重宝するパーゴラ等の日よけも単管パイプでDIYすれば、欲しいサイズぴったりに出来上がりますね。 上部をアレンジすれば、移動可能な屋根にもなります。 LABOのキャスターは単管パイプに直接取り付けて、対辺5㎜の六角レンチで締め込むだけでOKです。 キャスターを取り付けて移動可能なパーゴラ、日よけをぜひLABO金具で製作してみてください。



使用金具類

 ① 4方向1箇所貫通金具【B-3K】 : 4個

 ② 端末ボルト止め金具【D-1E】 : 16個

 ③ ボルト止め金具【D-1S】 : 8個

 ④ I型キャスター(耐荷重50㎏)【E-1C-100 : 4個

 ⑤ 鉄角根丸頭ボルト(M10×25)【M10-25-N】 : 16個

 ⑥ サドル【J-1S】 : 18個

 ⑦ キャップ【K-1C】 : 4個

 ⑧ 2方向90度ボルト止め金具【D-1L-90】 : 4個

  上記金具類合計価格 約 ¥28,538(税込)

 ※価格は2019/3/19時点になります。

その他材料

 ・ 単管パイプ ( 外径φ48.6 ) : 適宜

 ・ SPF材等 : 適宜

 ・ 木材等組立用材料 : 適宜 ※ コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

 ・ 対辺5mm六角レンチ等

 ・ M10用 ( 対辺17mm ) スパナ等

 ・ 波木材組立用工具類 ※ドライバー、ハケ、トンカチ等

※ 各単管パイプの寸法、柱の本数、筋交いの有無等は設置場所・環境に合わせて調整ください。

※ 強風時には動かないようにロープ等で固定してください。



単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら



LABOのキャスター金具公開動画
