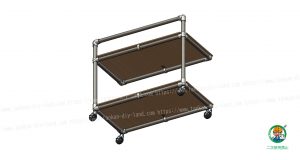

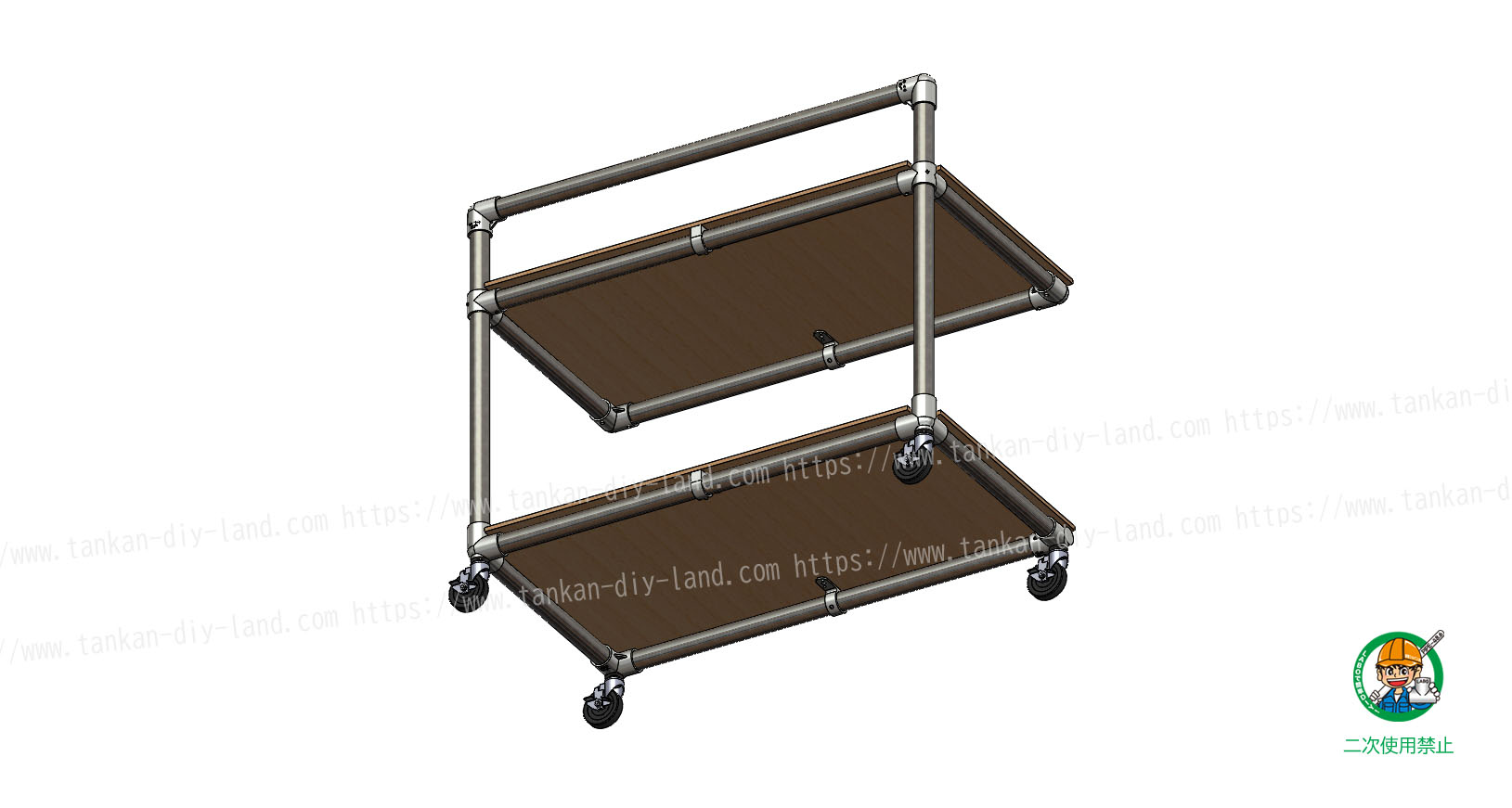

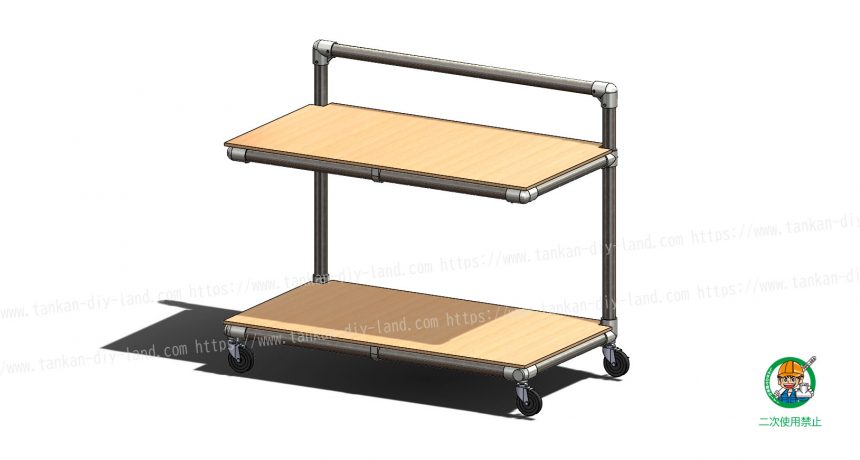

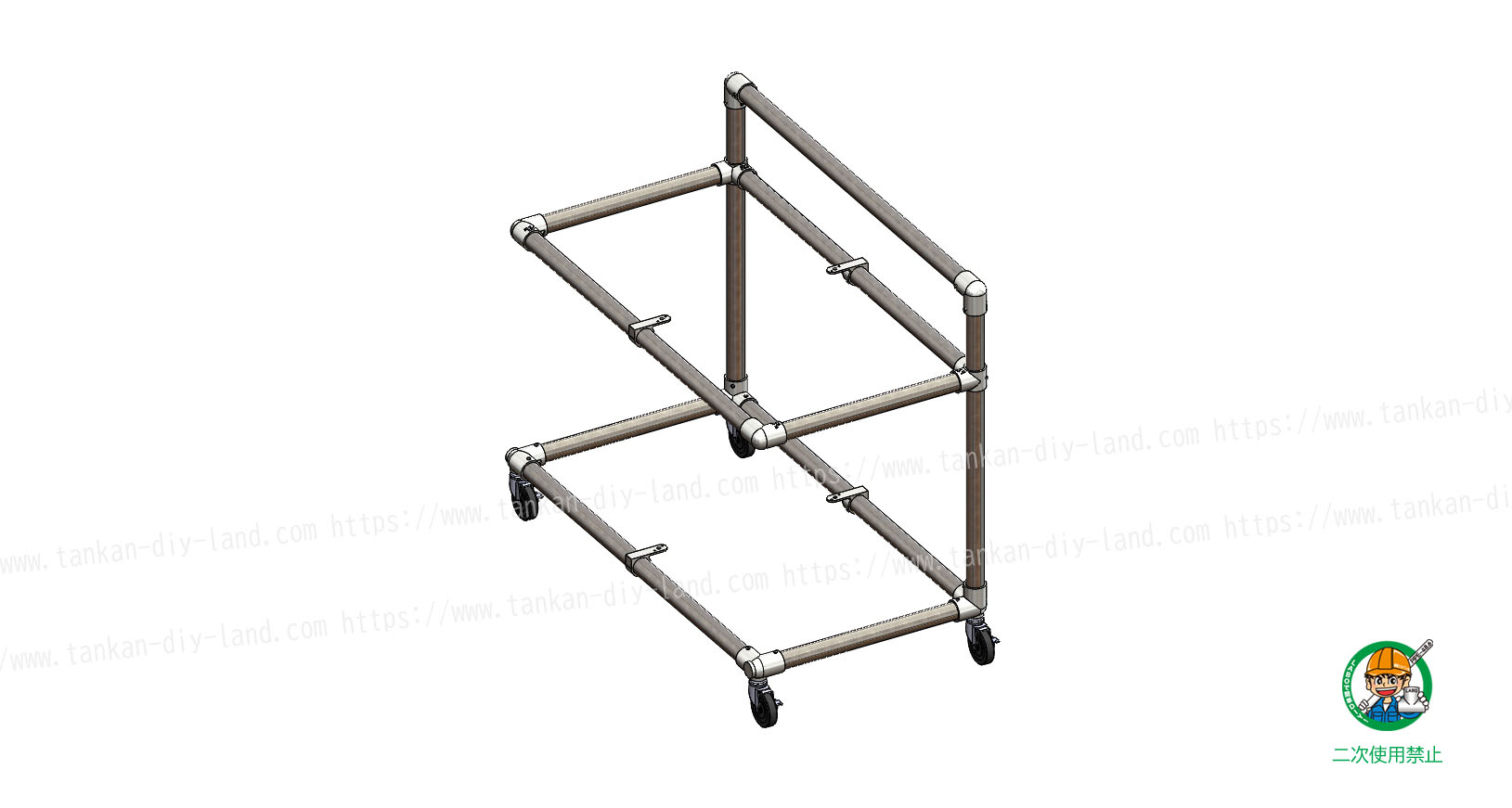

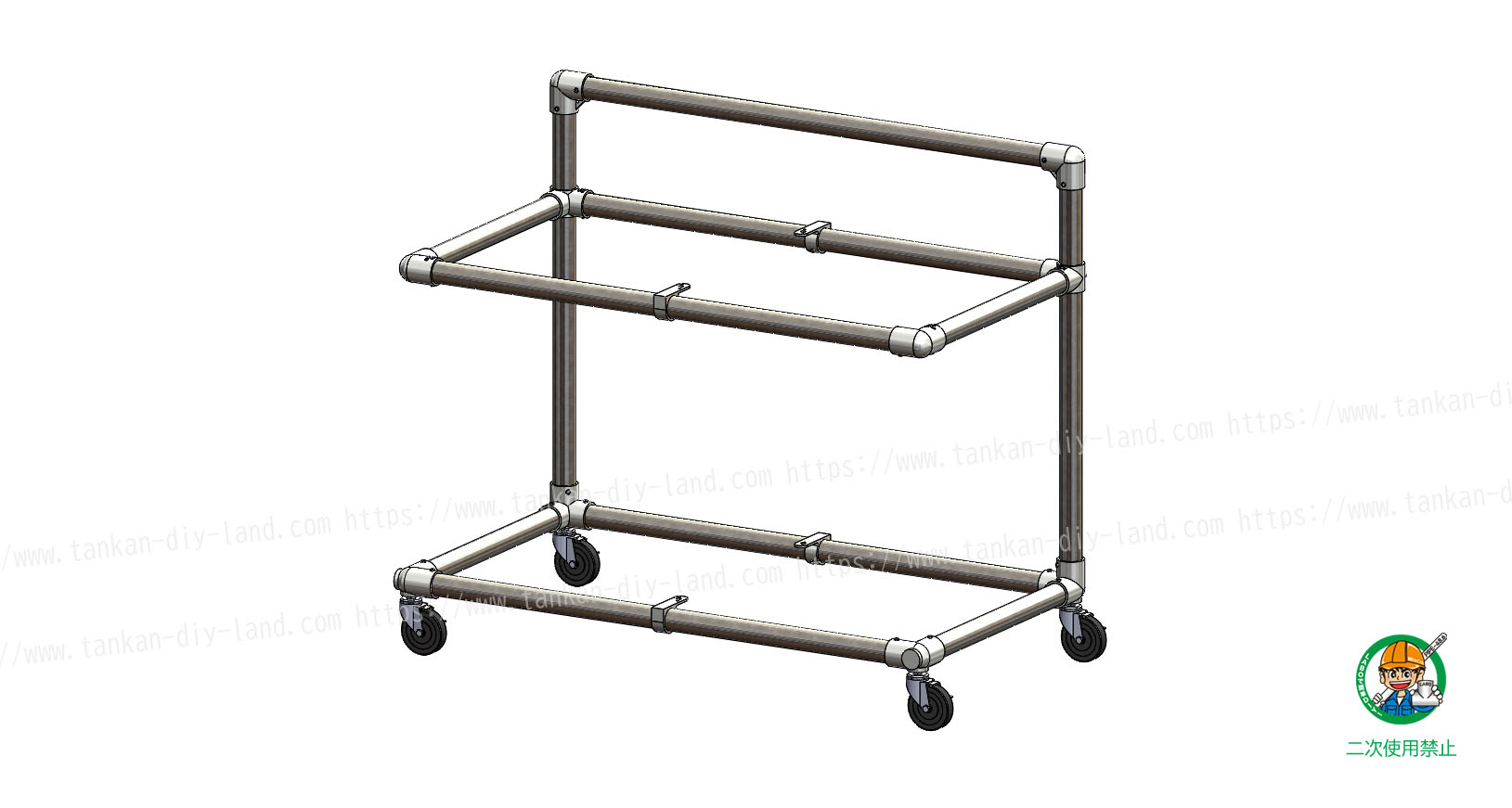

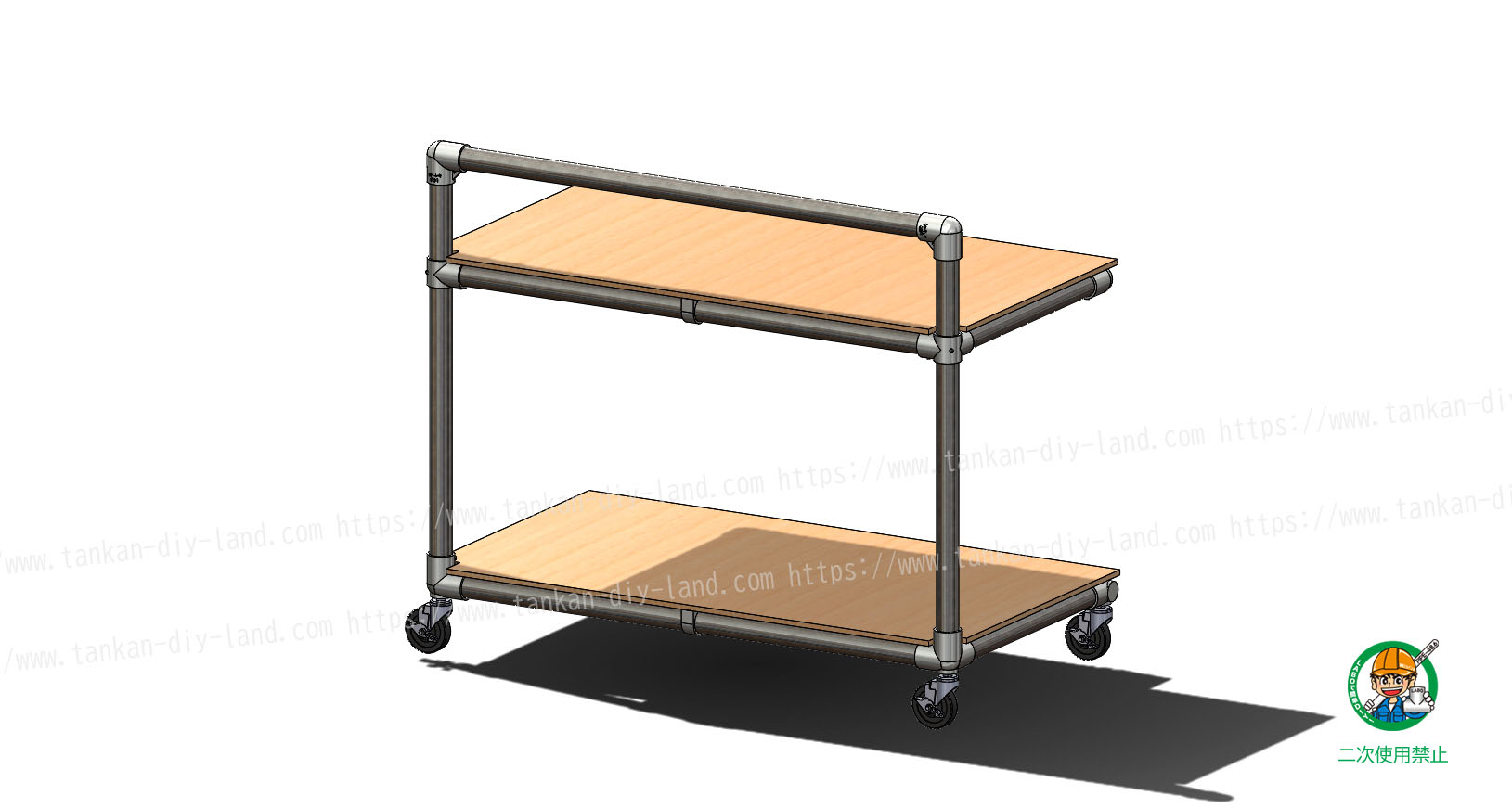

特殊台車

荷物・スペース・身長等、全てに合わせた 特殊 台車 (台車-2) 単管パイプで作る

特殊台車製作 参考資料

市販品の台車だと荷物をうまく載せられないとお困りではないでしょうか? 市販品がないならLABO金具を使用してご自身で作ってみてはいかがでしょう。 手作りなら、荷物のサイズにも、スペースにも、身長にも、全て使う方にピッタリの台車が出来上がりますね。 LABOのキャスター金具は単管パイプに直接取り付けられる、とっても便利な金具です! サイズも色々取り揃えておりますので、ご自分にピッタリのキャスターが見つかるはず! 価格品質も自信をもってオススメできるLABO金具をぜひご利用ください!

使用金具類

 ① 2方向90度コーナー金具【A-2L-90】 : 4個

 ② 4方向1箇所貫通金具【B-3K】 : 2個

 ③ 片側サドルベース金具【D-1SB】 : 4個

 ④ Y型キャスター(耐荷重50㎏)【E-3Y-100】 : 2個

 ⑤ 横L型キャスター(耐荷重50㎏)【E-2LY-100】 : 2個

 上記金具類合計価格 約 ¥16,826 (税込)

 ※価格は2018/8/10時点になります。

その他材料

 ・単管パイプ ( 外径φ48.6 ) : 適宜

 ・ベニヤ板等 : 適宜

 ・木材等組立用材料 : 適宜 ※ コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

 ・ 対辺5mm六角レンチ等

 ・ 木材組立用工具類 ※のこぎり、ドライバー、ハケ等

※ 各単管パイプ、木材の寸法、キャスターのサイズ等はご使用方法・ご利用環境に合わせて調整ください。
