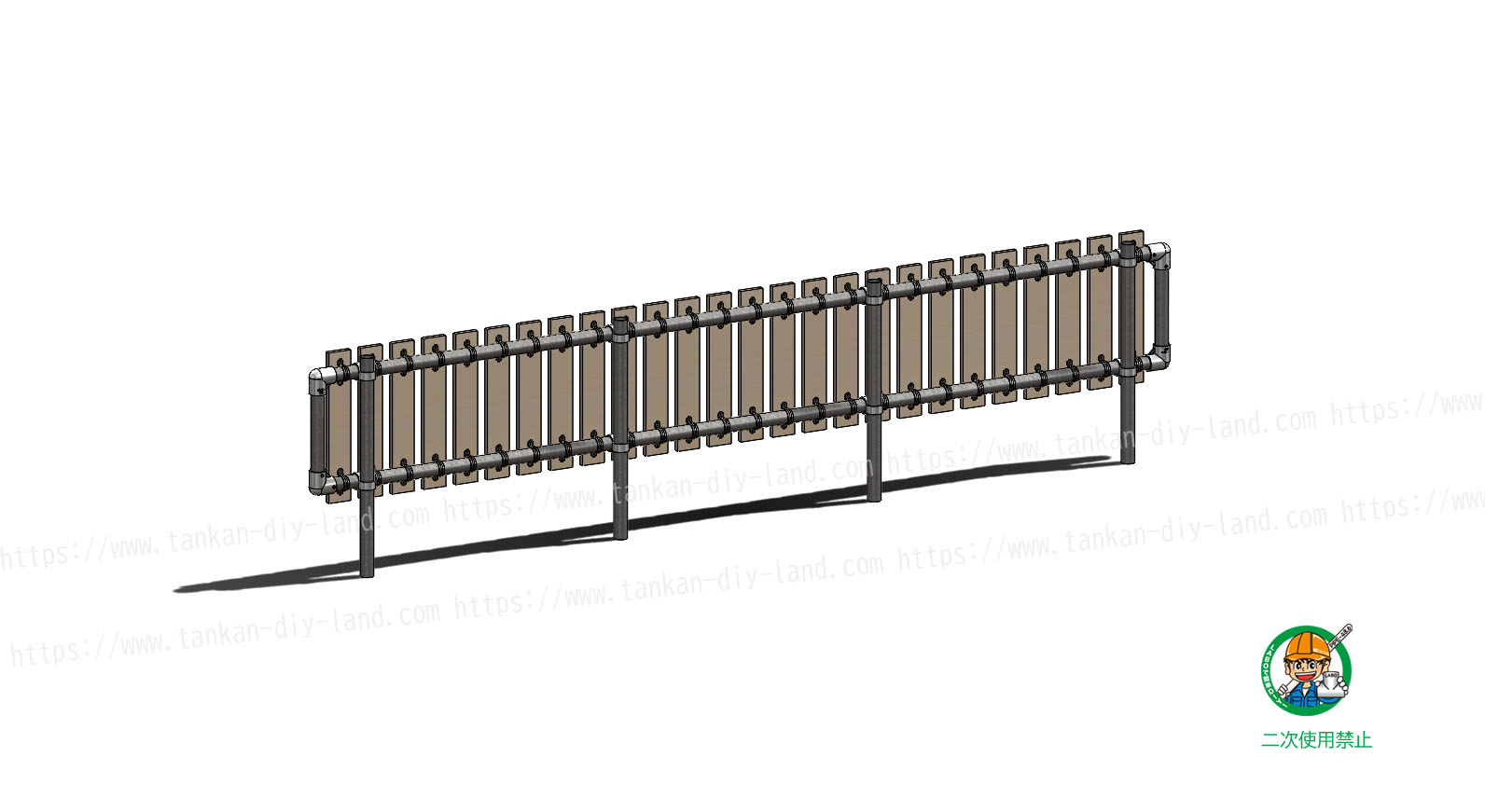

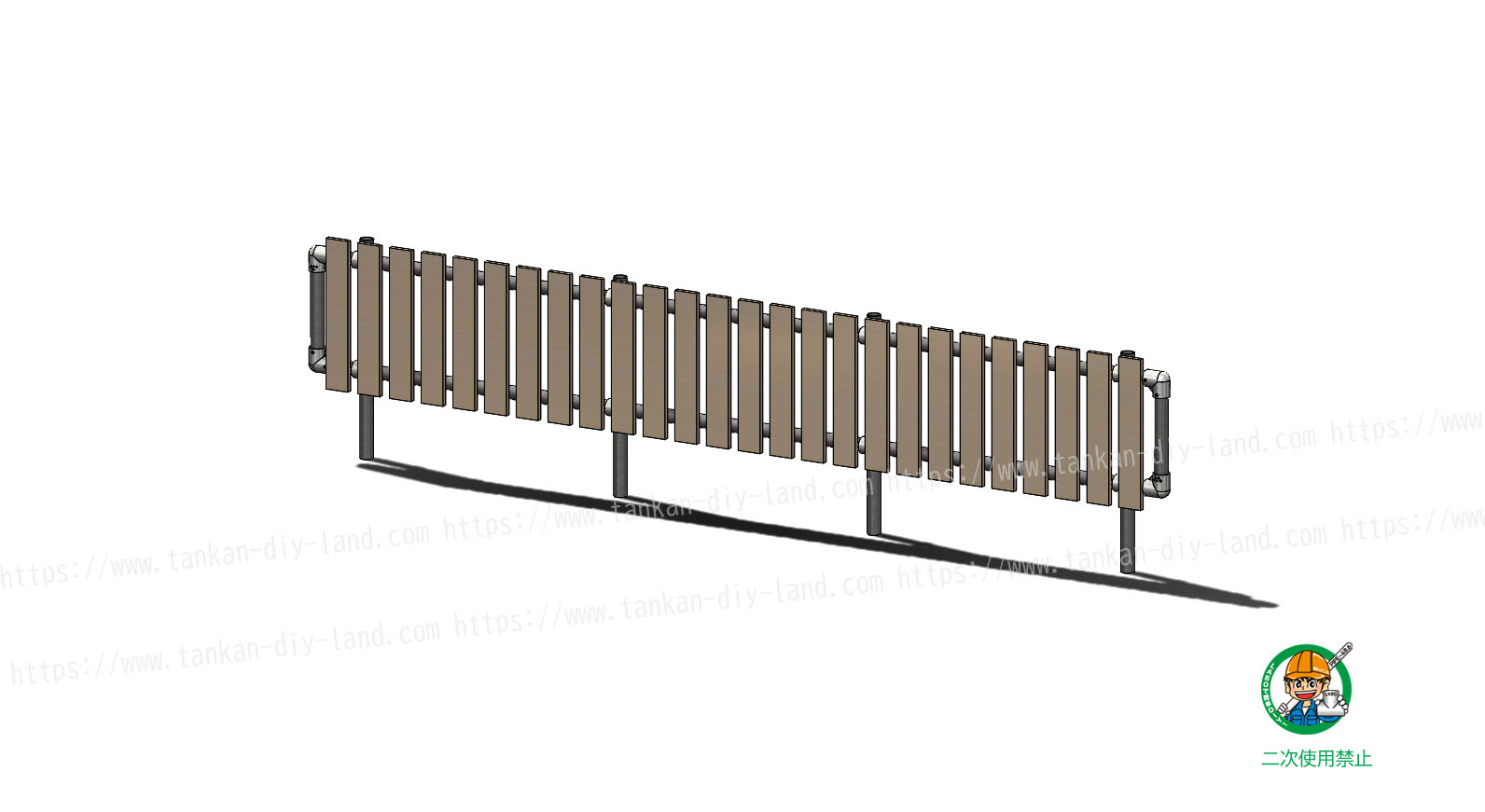

柵表側

軽量で丈夫、スッキリデザイン直交金具 ( B-2X ) を使用した柵 (柵-5) 単管パイプで作る

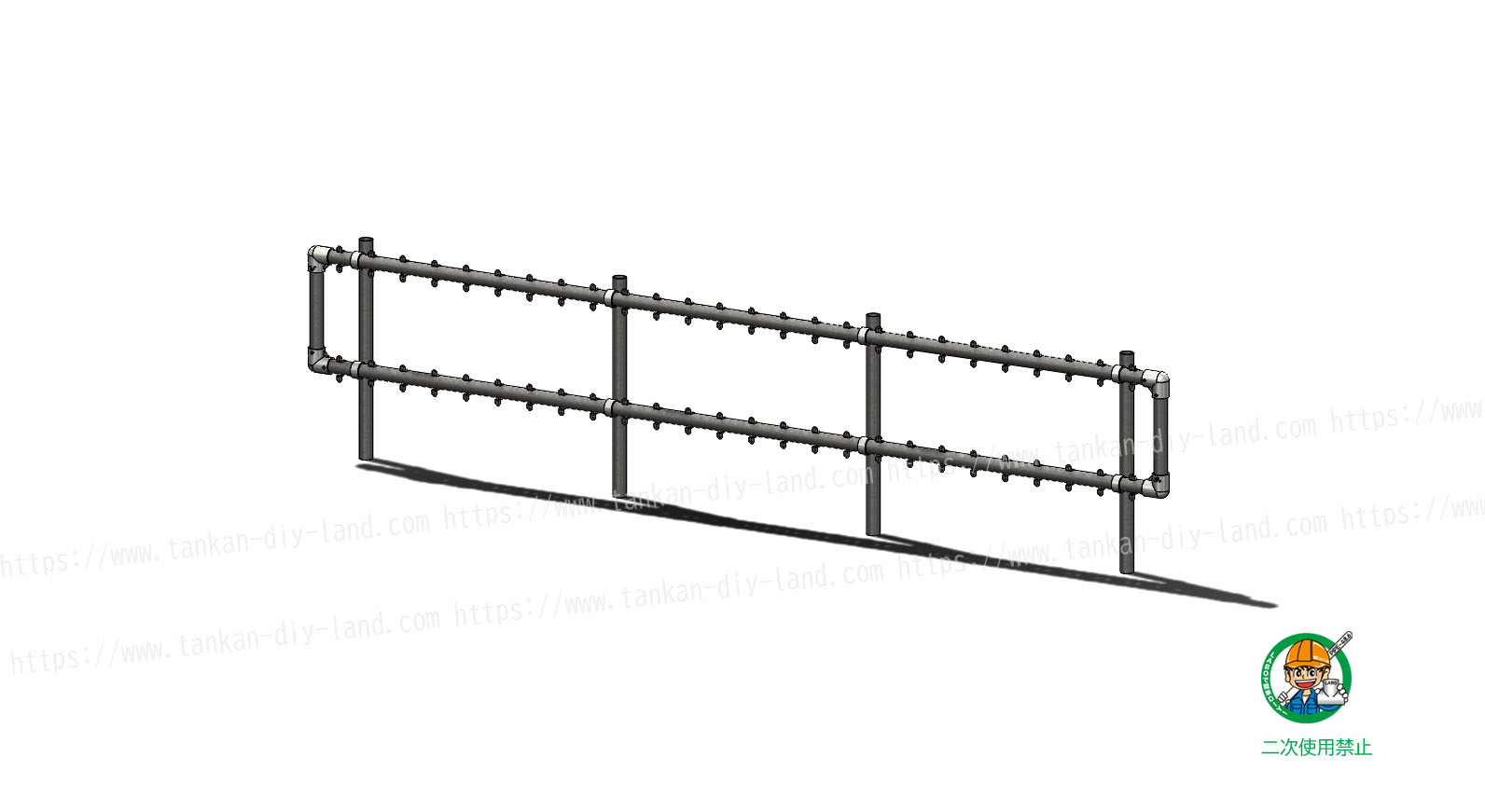

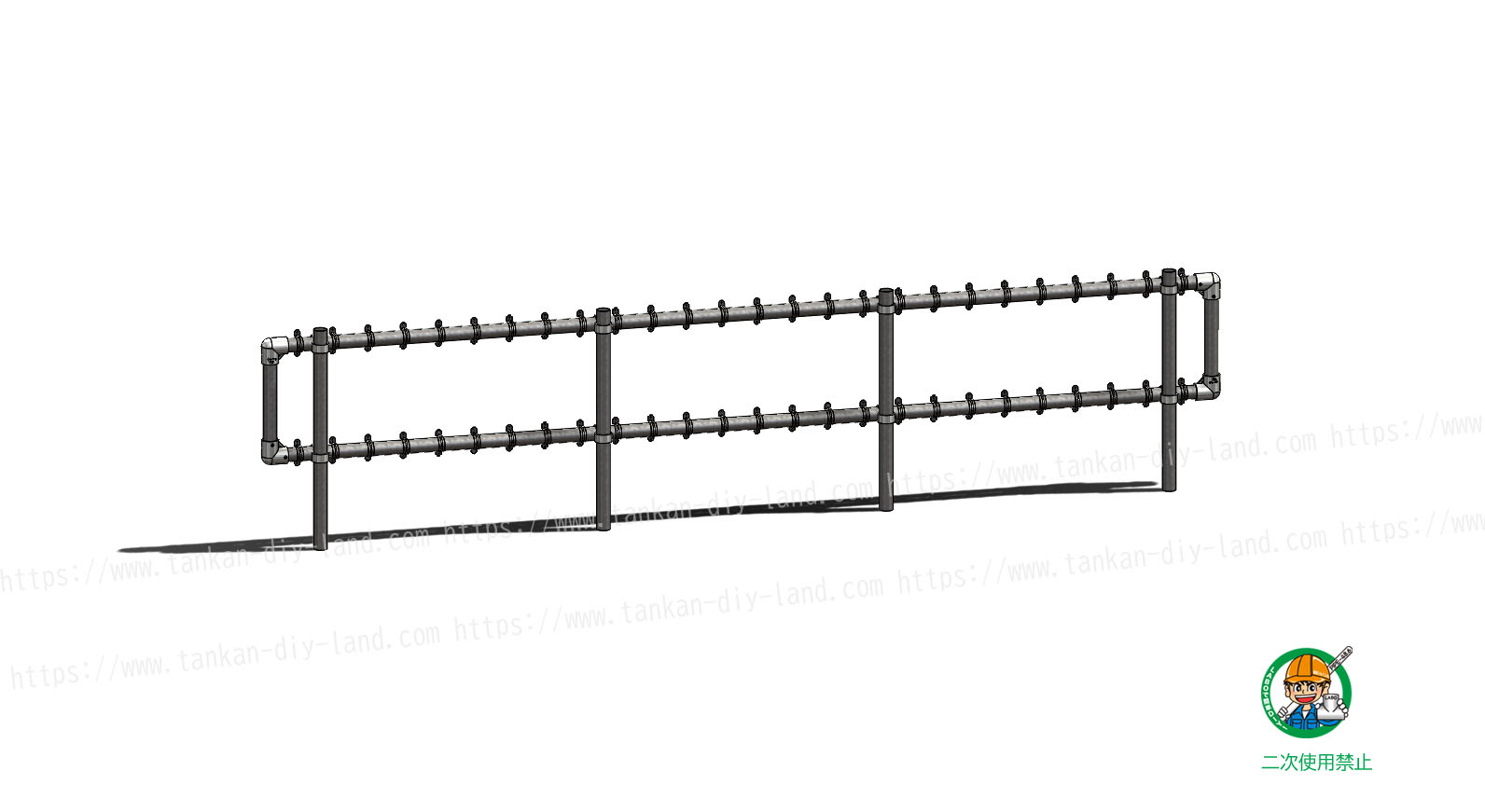

直交金具 B-2X を使用した柵 (控え柱無)製作 参考資料

他社製品と比べてスッキリデザインの直交金具(B-2X)を使用した柵のご紹介です。 従来の直交型クランプと同様に単管パイプを直交させる金具でありながら、出来上がりはすっきりとシンプルな一味違った柵になります。 LABOの直交金具(B-2X)はスリム化されたデザインなので、木材と組み合わせても幅が狭いため金具が目立ちません。 歩道と車道の間の安全柵、自宅の境界をはっきりさせる囲い、家の周りの目隠し、フェンス等、単管パイプとLABO金具を使って、ご自身で作ってみませんか?

使用金具類

直交金具【B-2X】 : 8個

 2方向90度コーナー金具【A-2L-90】 : 4個

サドル【J-1S】 : 52個

上記金具類合計価格 約 ¥9,160 (税込)

※価格は2018/7/31時点になります。

その他材料

・ 単管パイプ ( 外径φ48.6 ) : 適宜

・ SPF材等 : 適宜

・木材組立用材料 : 適宜 ※ コーススレッド ( 木ねじ ) 、木材用塗料等

 工具類

・ 対辺5mm六角レンチ等

・ 木材組立用工具類 ※ドライバー、ハケ、のこぎり等

※ 各単管パイプの寸法、柱間の距離、柱の本数等は設置場所に合わせて調整ください。

※ 基礎は単管パイプ打ち込み、コンクリートブロック、コンクリート、固定ベースによるアンカー固定など適切に処理を行ってください。

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら



LABO直交金具(B-2X) の紹介動画
