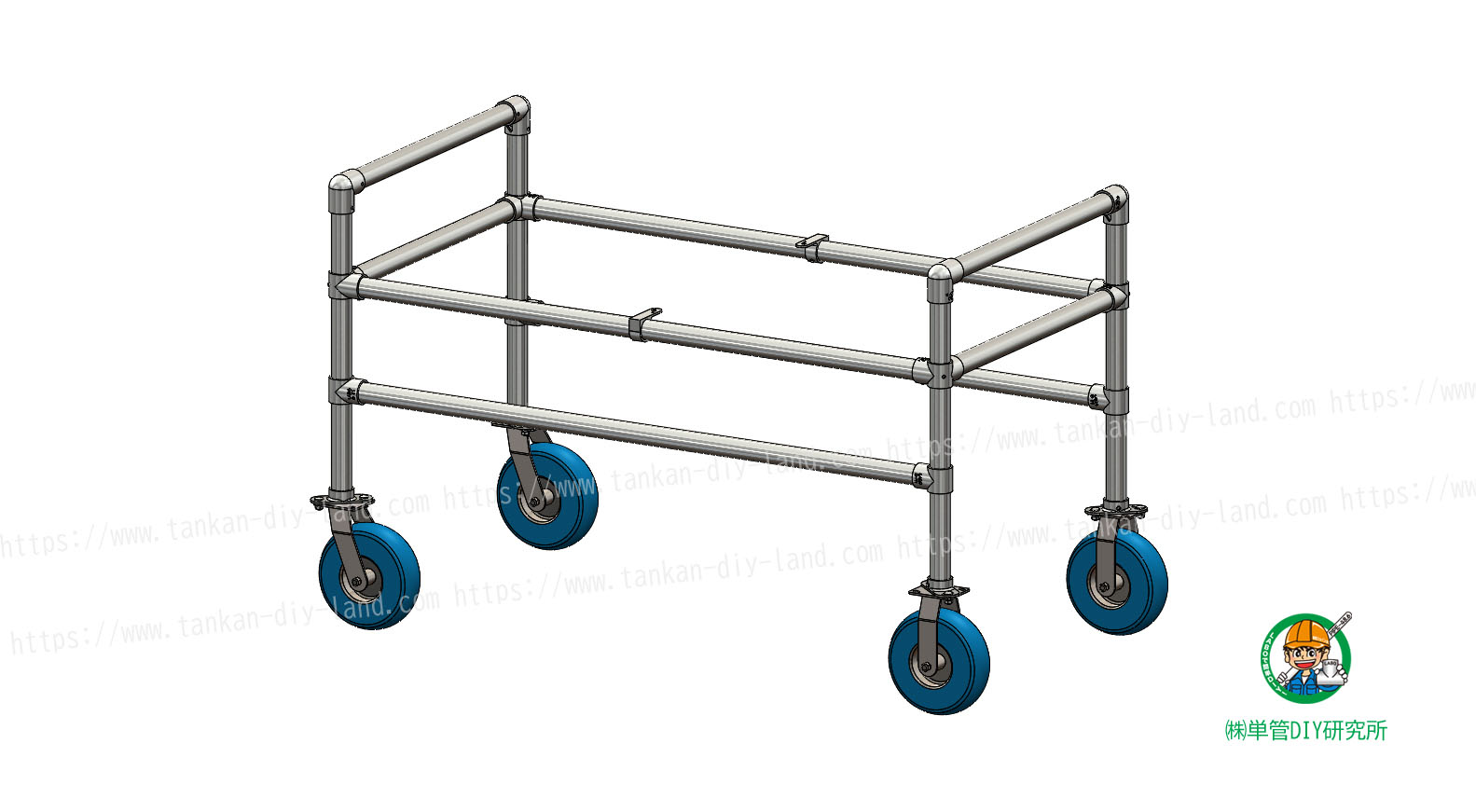

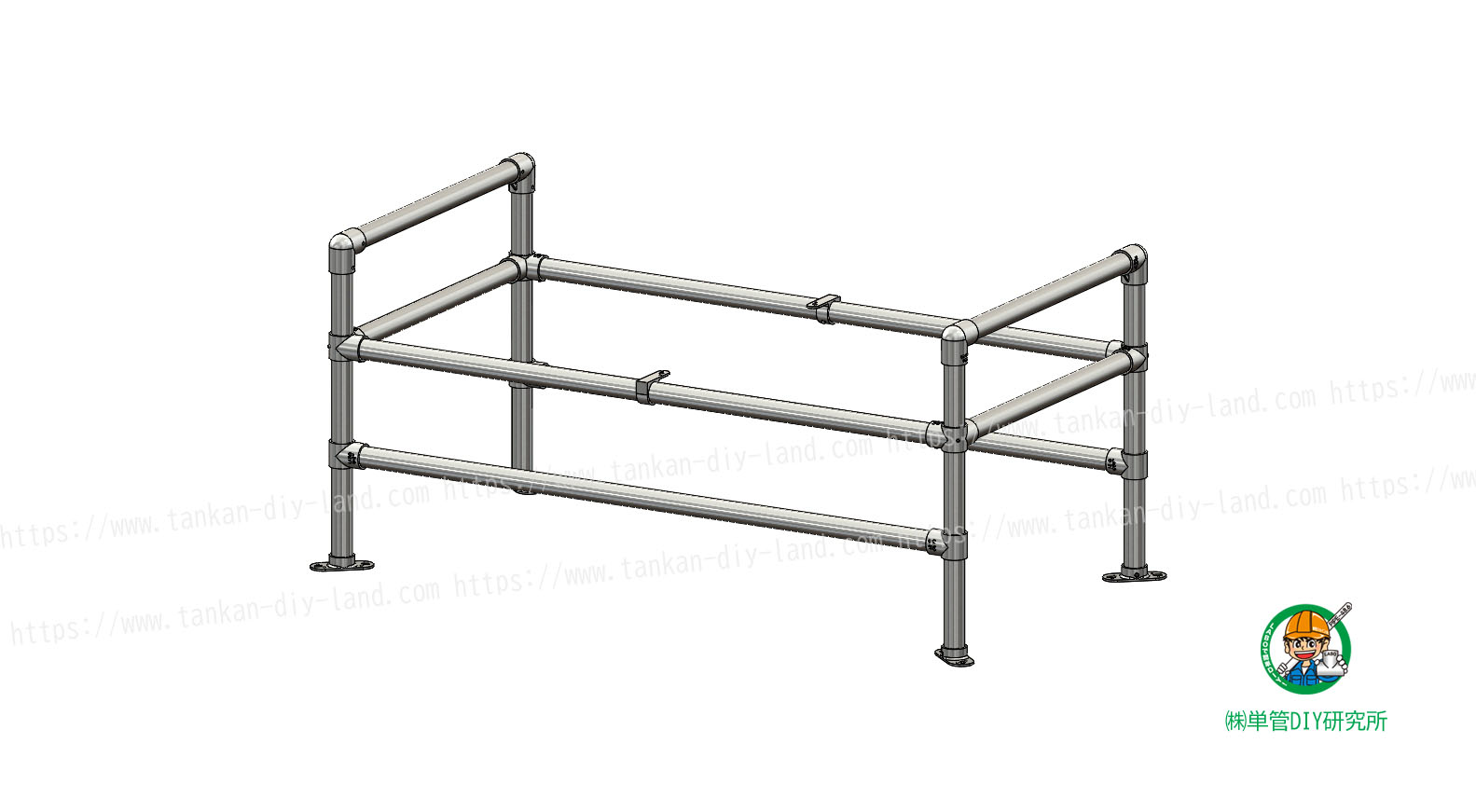

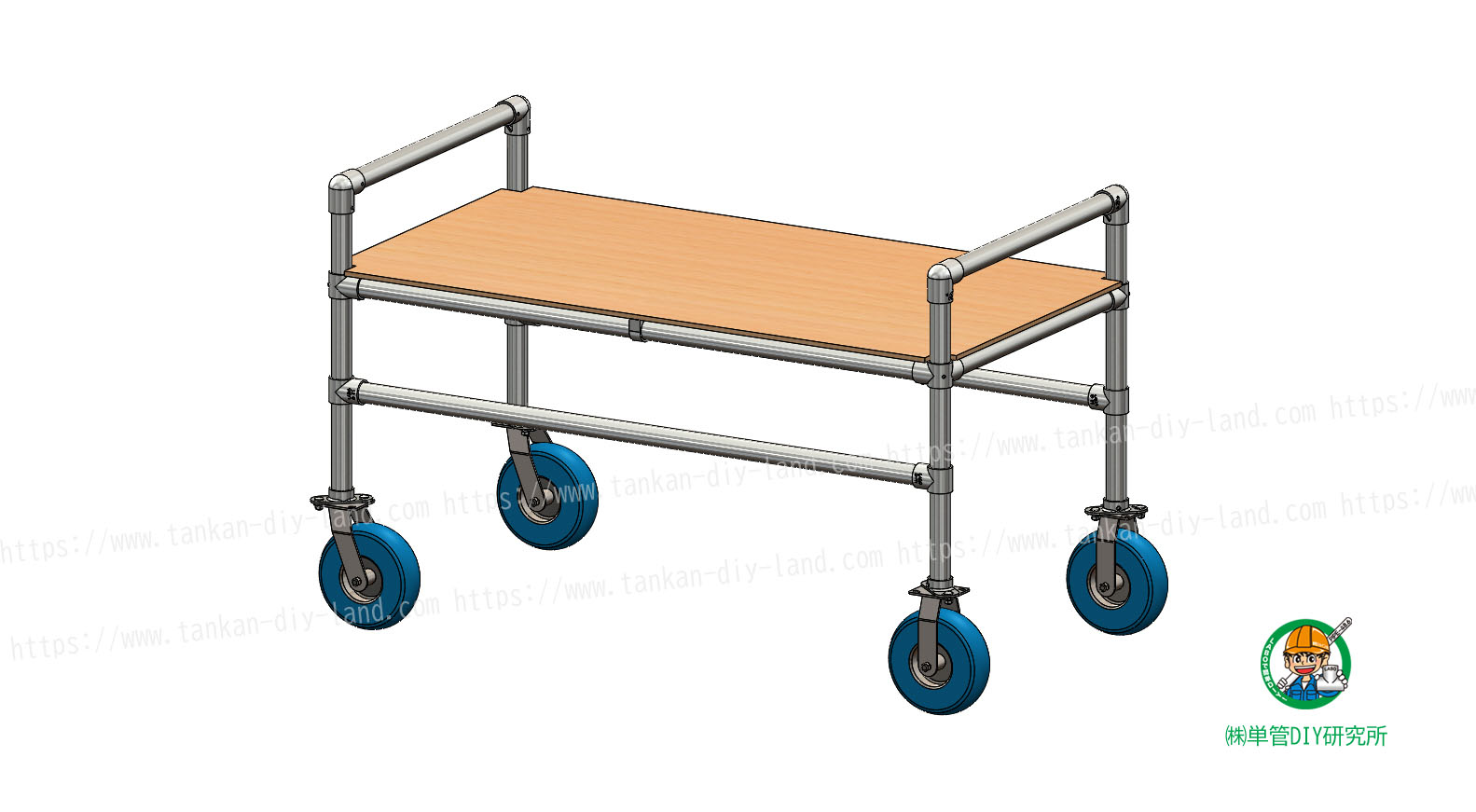

農作物の 収穫 に便利! 畑 で使う、畝をまたげる 収穫台車 (台車-7) 単管パイプで作る

#畑で便利 #動かしながら収穫 #畝(うね)をまたいだ設計 #農作物を収穫したら、その場で台車に乗せられる #サイズは自由 #お育ての作物に合わせて #単管パイプDIYなら丈夫な台車が出来上がります #もしも接続部分が緩んでも締め直せば修理も簡単 #既製品よりもお安くできます #以下、組立て方法のご紹介ですのでご覧ください

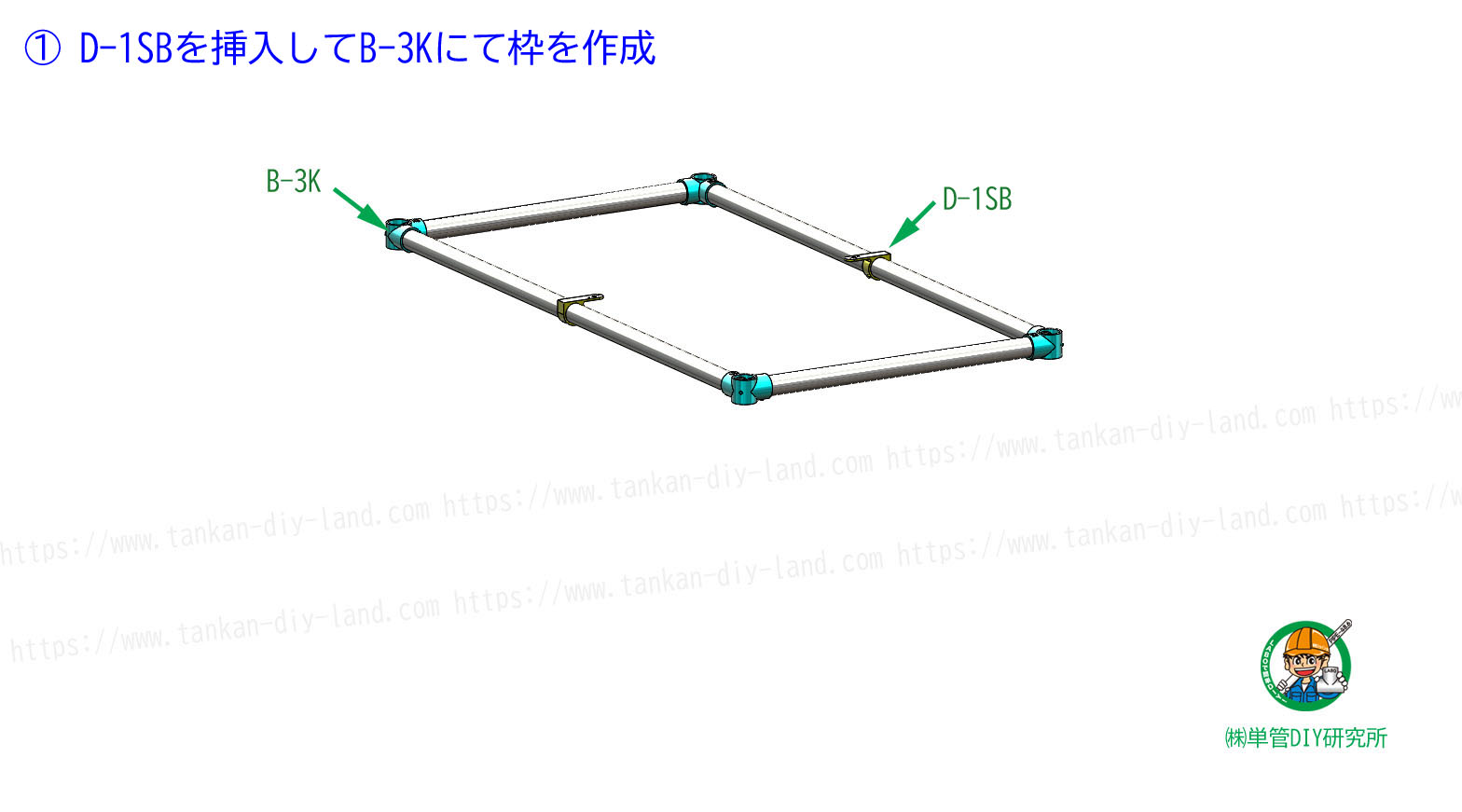

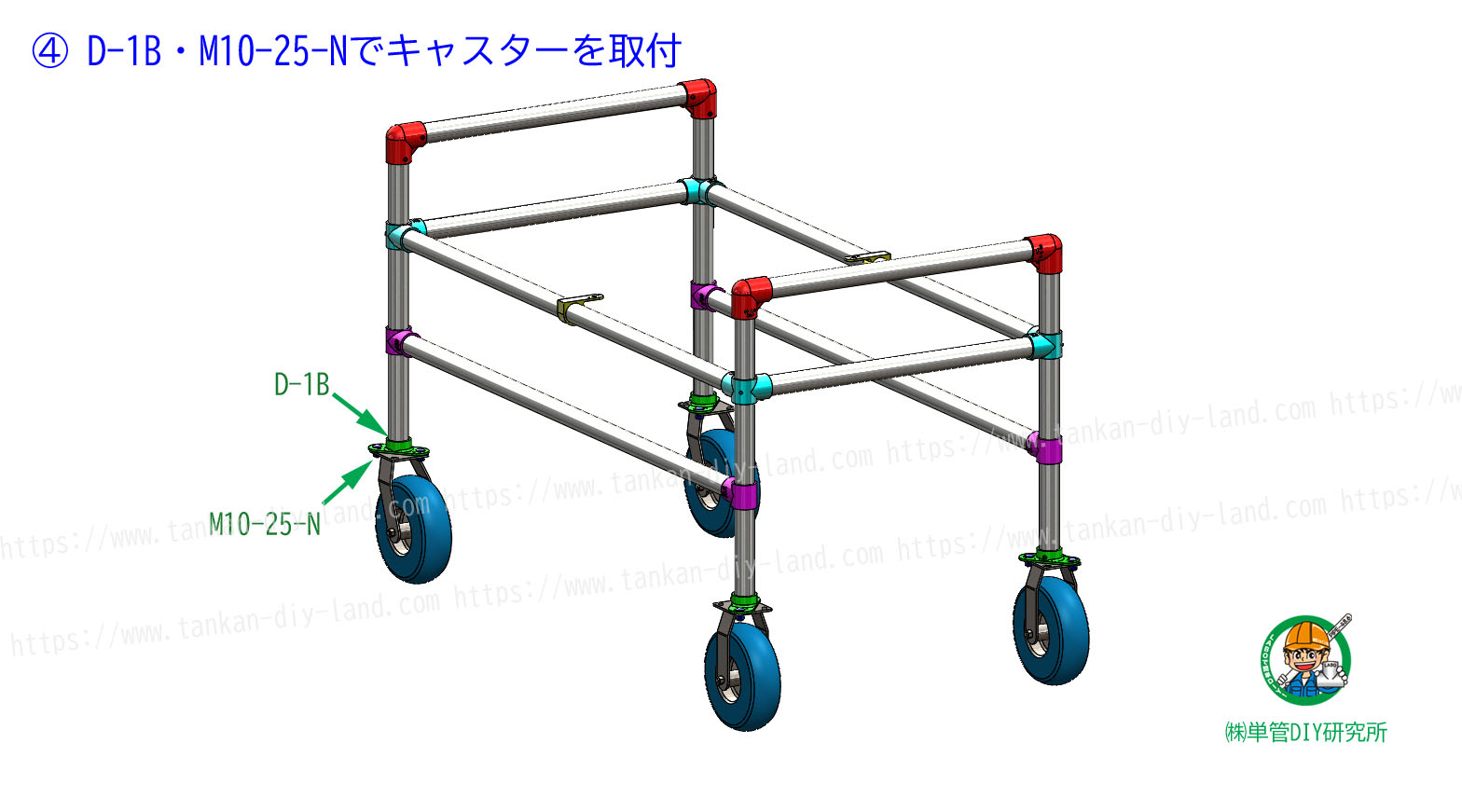

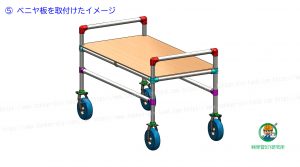

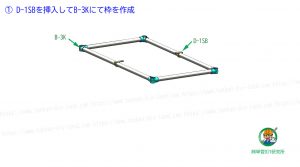

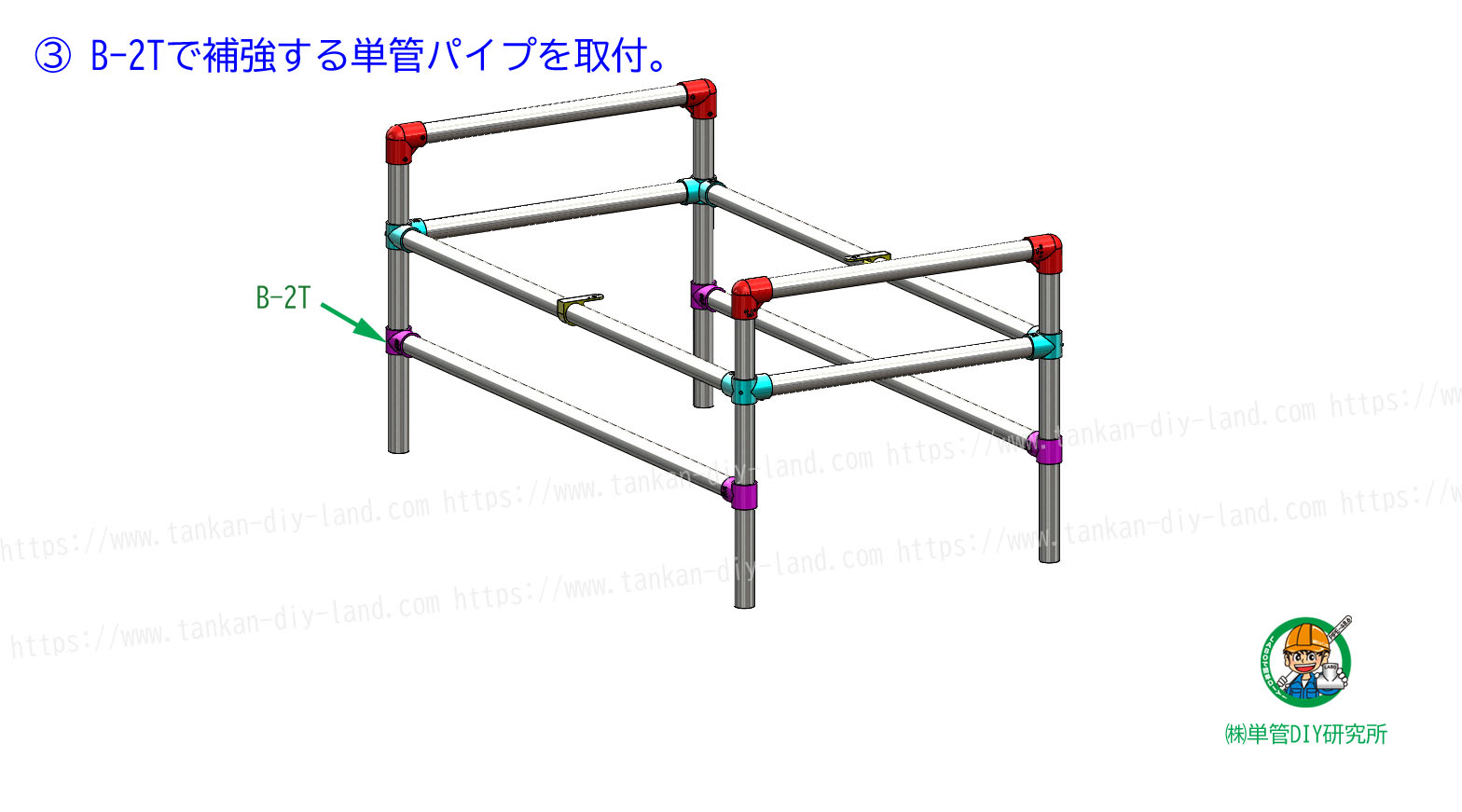

組立て方法ご紹介(画像)                                                   ※組立順の説明書ではございませんので、お客様の工夫でお作りください。                               ※画像を一つずつクリックして大きくしてご覧ください。



組立て方法ご紹介(動画)                                                   ※組立順の説明書ではございませんので、お客様の工夫でお作りください。                               ※三角の再生ボタンをクリックしてご覧ください。

弊社YouTubeチャンネル内でいただきましたコメントに「畝(うね)をまたげる台車が作りたい」というご意見があり、これはLABO金具にピッタリだ!ということで、参考図を描かせていただきました。素晴らしいアイディアをありがとうございました! 溶融亜鉛メッキ仕上げのLABO金具はサビや腐食に強く、何よりも単管パイプのDIYは頑丈なので、畑での収穫作業時に便利な台車を作成するのにも、もってこいです。 収穫したい作物の高さと、畝(うね)の幅に合わせて単管パイプをカットして、あとはLABO金具で組み立てるだけ。 手作りなら市販品では見つからないサイズも手に入りますね。 アイディア次第で広がる単管パイプのDIY、ぜひLABO金具にお手伝いさせてください!



使用金具類

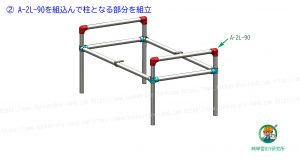

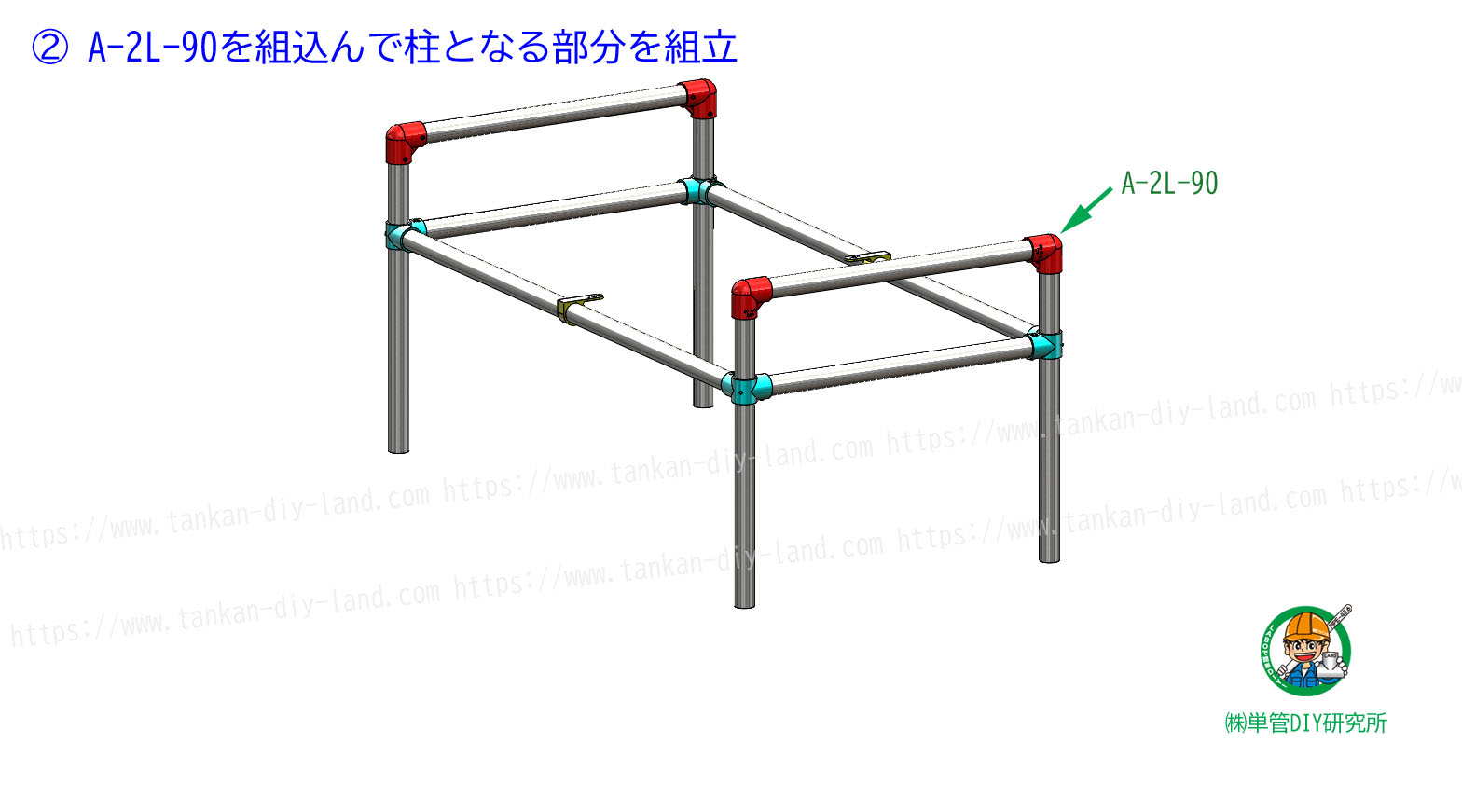

 ① 2方向90度コーナー金具【A-2L-90】 : 4個

 ② 4方向1箇所貫通金具【B-3K】 : 4個

 ③ 3方向1箇所貫通金具【B-2T】 : 4個

 ④ 片側サドルベース金具【D-1SB】 : 2個

 ⑤ 鉄角根丸頭ボルト(M10×25)【M10-25-N】 : 8個

 ⑥ 両側取付金具【D-1B】 : 4個

 上記金具類合計価格 約 ¥13,306(税込)

 ※価格は2019/3/22時点になります。

その他材料

 ・単管パイプ ( 外径φ48.6 ) : 適宜

 ・キャスター:適宜

  ※今回の使用キャスターは㈱コメリ様より購入

   ① 固定タイプ:FC1005PU

   ② 自在タイプ:SC1005PU

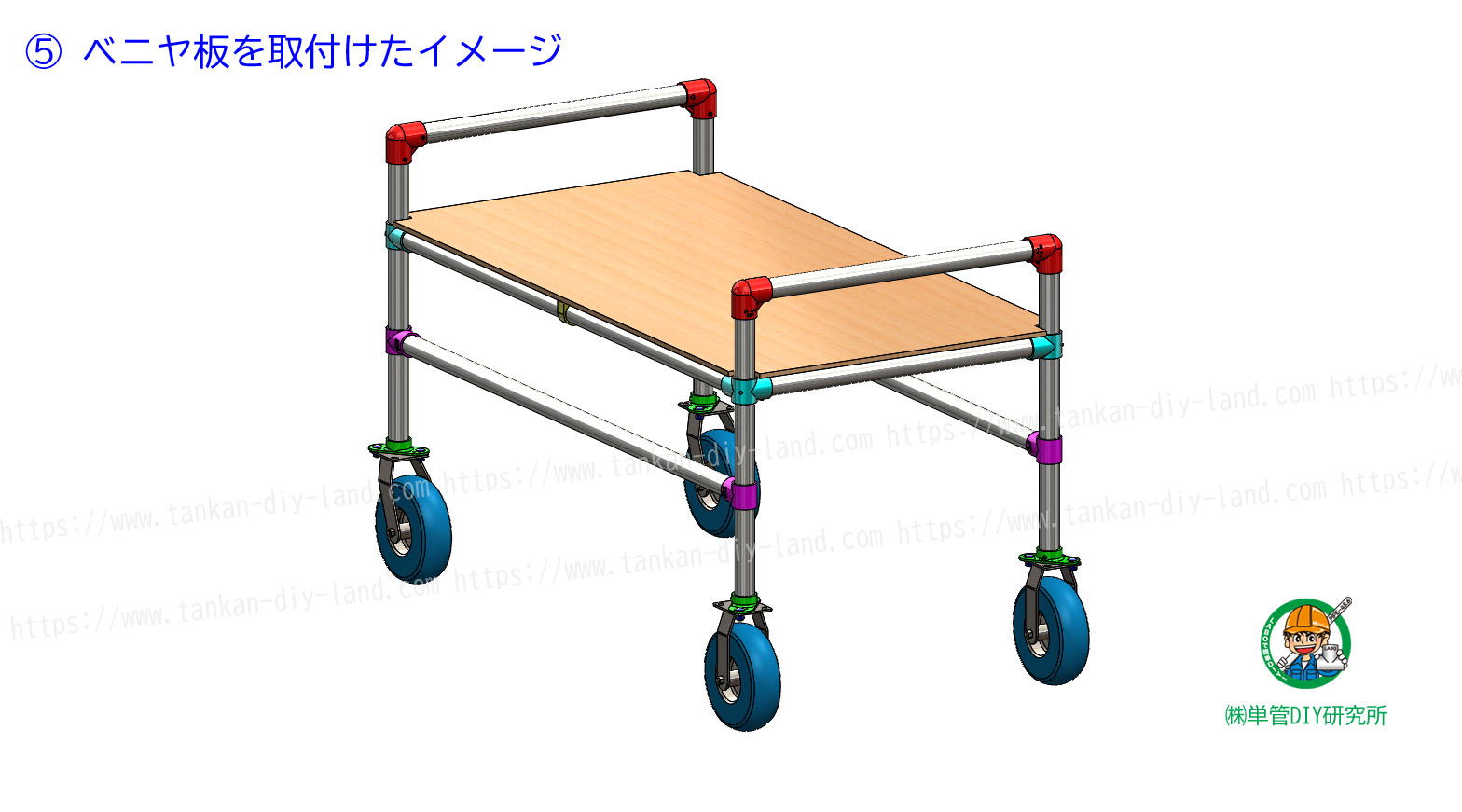

 ・ベニヤ板等 : 適宜

 ・木材等組立用材料 : 適宜 ※ コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

 ・ 対辺5mm六角レンチ等

 ・ 木材組立用工具類 ※のこぎり、ドライバー、ハケ等

※ 各単管パイプ、木材の寸法、キャスターのサイズ等はご使用方法・ご利用環境に合わせて調整ください。

畝をまたげる 収穫台車の製作動画
