デッキ

パーゴラ付きも製作簡単、LABO金具で作る ウッドデッキ(デッキ-5改良②) 単管パイプで作る

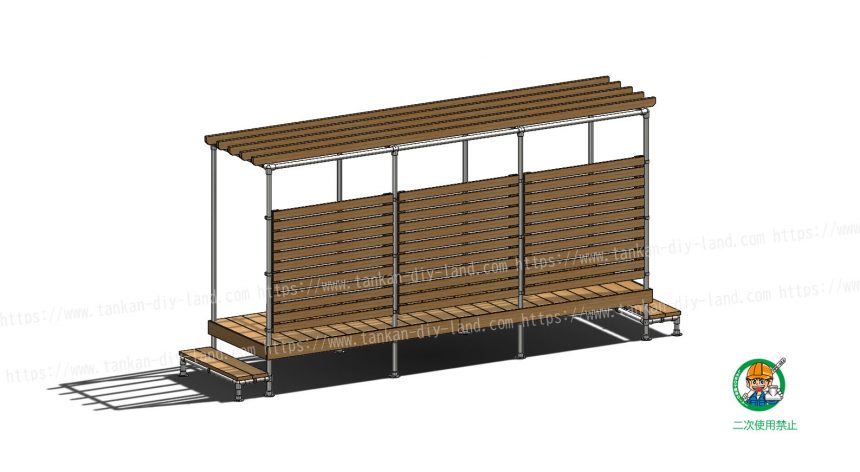

パーゴラ付きウッドデッキ製作 参考資料

ウッドデッキにパーゴラを付けて、日除けの出来るウッドデッキの作成はいかがでしょうか。 上記の参考図をクリックすると、それぞれ大きく表示ができますので、どこにどの金具を使おうかご検討の際等にご参考になさってください。 LABO金具は対辺5㎜の六角レンチ一つで単管パイプの組立が出来ますので、ご自身でDIYも簡単ですし、プロにもぜひ試していただきたい単管継手です。 サビづらい溶融亜鉛メッキを使用しているので、屋外でも長く安心してご使用いただけます。 ウッドデッキの参考図は他にも掲載していますので、アイディアのご参考にご覧になってください。(こちらからご覧ください

使用金具類

 ① 3方向コーナー金具【A-3Y】 : 8個

 ② 4方向1箇所貫通金具【B-3K】 : 12個

 ③ 5方向1箇所貫通金具【B-4Y】 : 4個

 ④ 片側サドルベース金具【D-1SB】 : 22個

 ⑤ 両側サドルベース金具【D-1WB】 : 8個

 ⑥ 丸型固定ベース【F-15-1R】 : 12個

 ⑦ サドル【J-1S】 : 20個

 上記金具類合計価格 約 ¥46,642(税込)

 ※価格は2018/10/31時点になります。

その他材料

 ・ 単管パイプ ( 外径φ48.6 ) : 適宜

 ・ SPF材等 : 適宜

 ・木材等組立用材料 : 適宜 ※ コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

 ・ 対辺5mm六角レンチ等

 ・ 木材組立用工具類 ※ドライバー、ハケ、トンカチ等

※ 各単管パイプの寸法、柱の本数等は設置場所・環境に合わせて調整ください。

※ 基礎は単管パイプ打ち込み、コンクリートブロック、コンクリート、固定ベースによるアンカー固定など適切に処理を行ってください。



単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら
