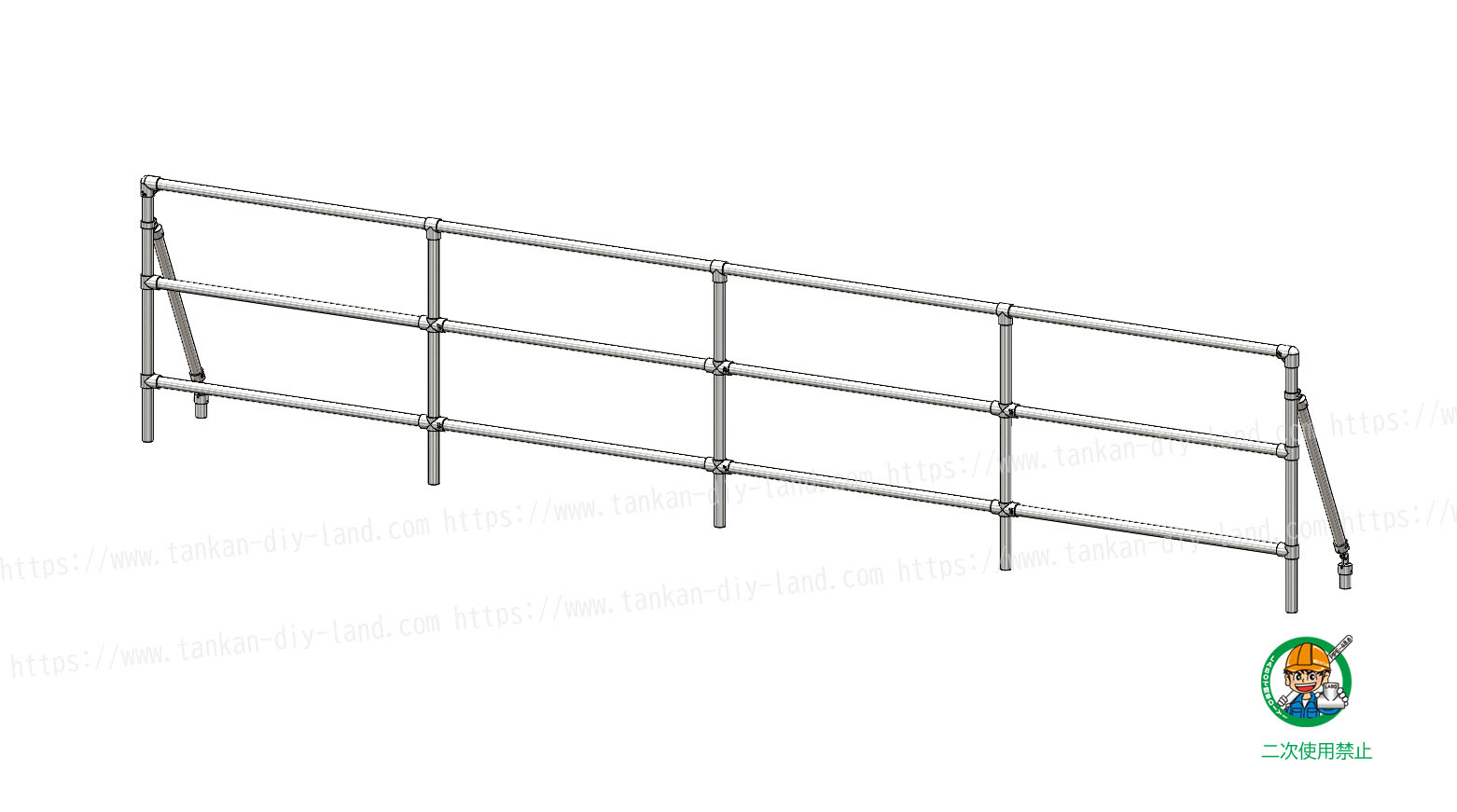

正面側

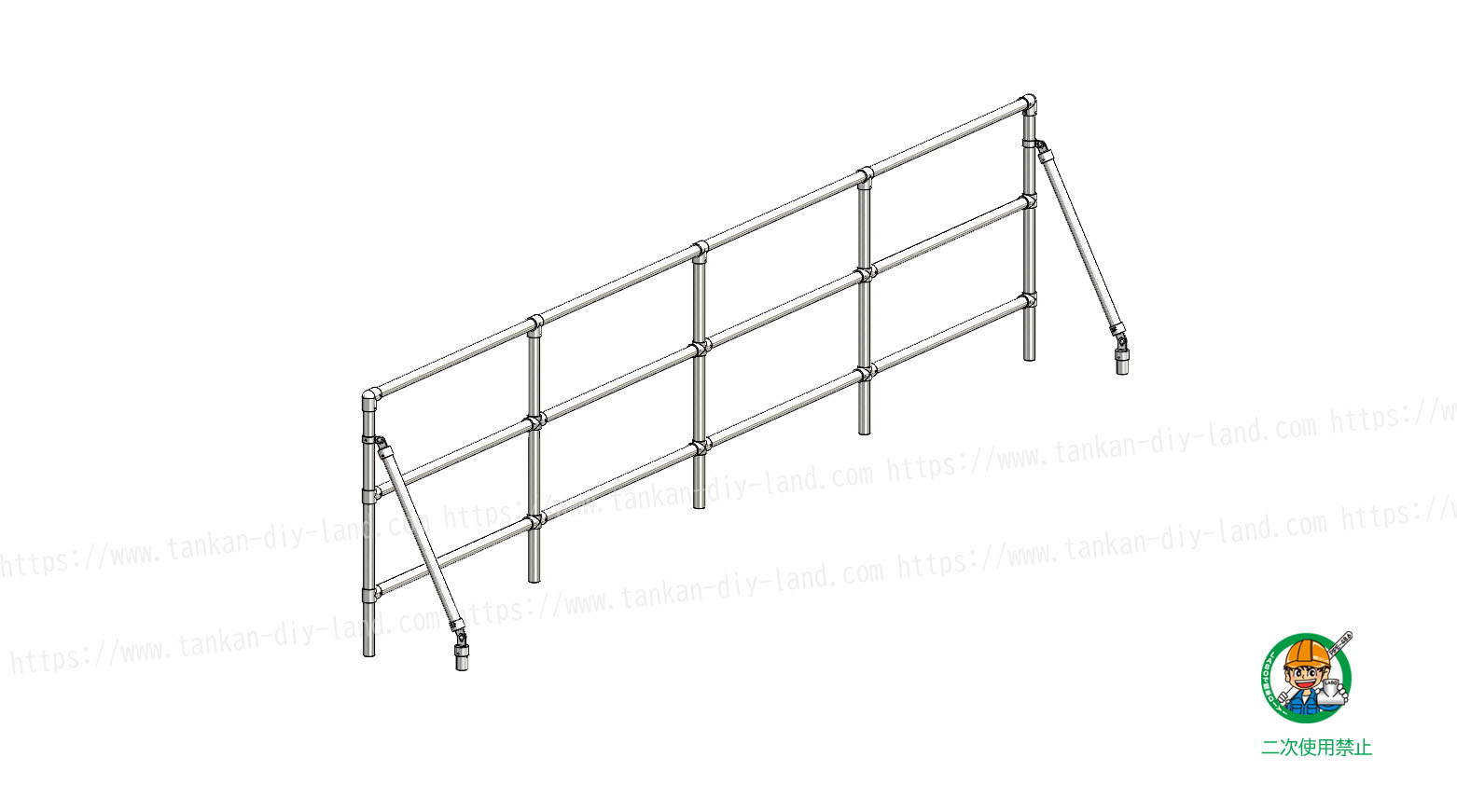

B-3Xを使用して、パイプが重ならない平面的な柵 (柵-3) 単管パイプで作る

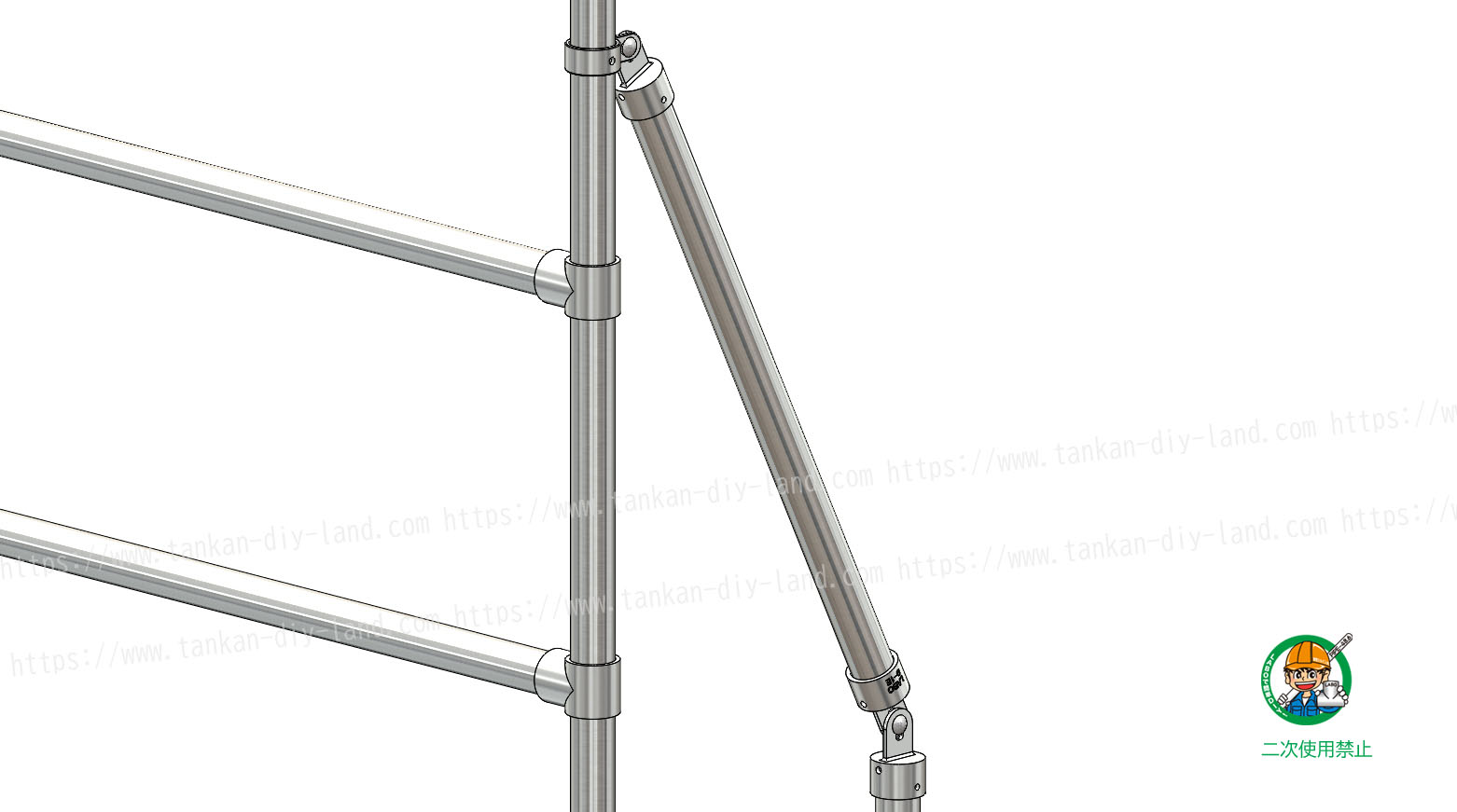

4方向1箇所貫通金具 B-3X を使用した柵 (控え柱有)製作 参考資料

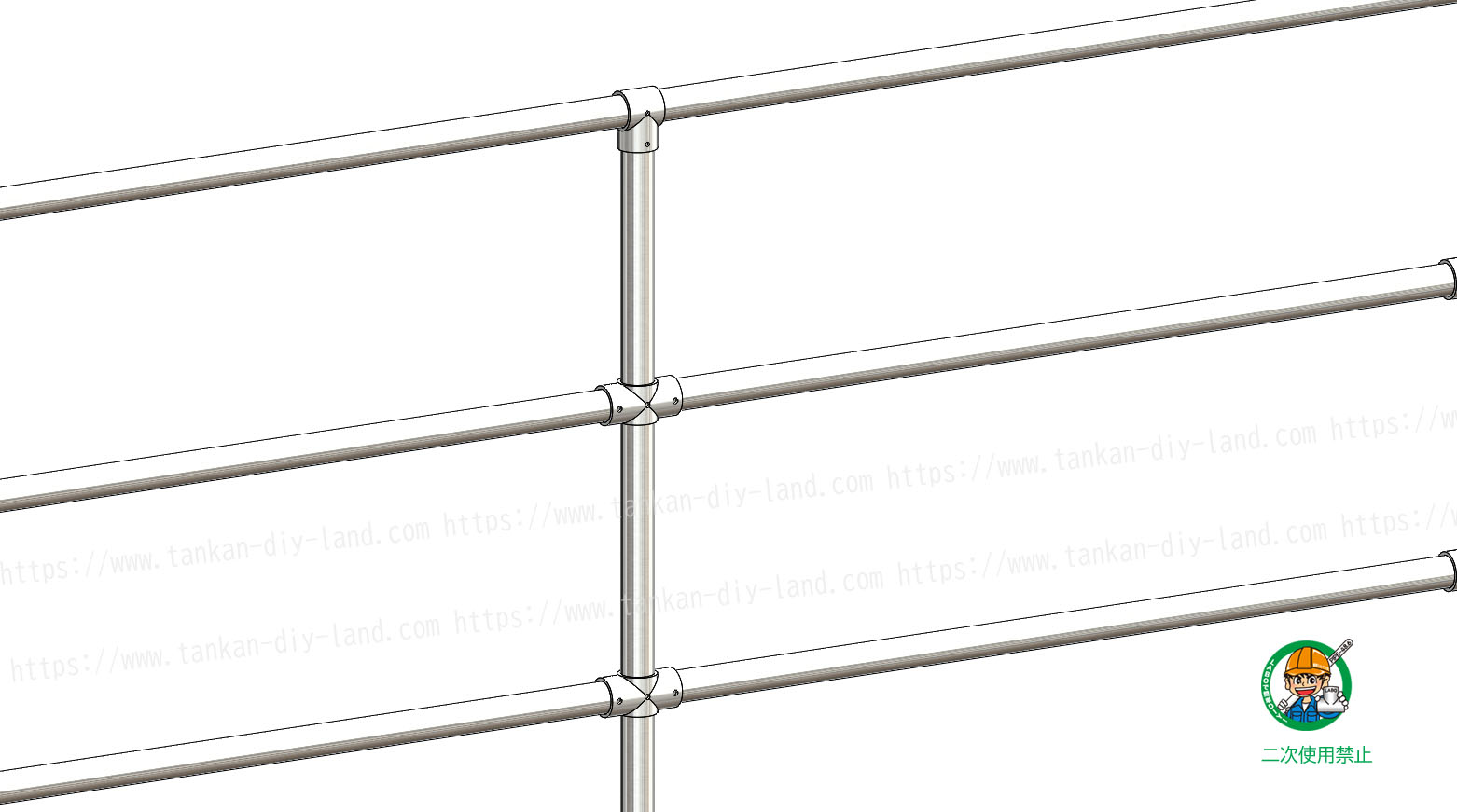

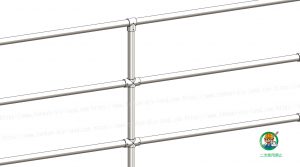

4方向1箇所貫通金具(B-3X)は、直交した部分が重ならず平面的に組み立てられる金具です。 歩道と車道の間の安全柵、自宅の境界をはっきりさせる囲い、家の周りの目隠し、フェンス等・・・今回ご紹介した4方向1箇所貫通金具(B-3X)を使用して、平面的な柵を作成してみてください!

使用金具類

 ① 2方向90度コーナー金具【A-2L-90】 : 2個

 ② 4方向1箇所貫通金具【B-3X】 : 6個

 ③ 3方向1箇所貫通金具【B-2T】 : 7個

 ④ 端末ボルト止め金具【D-1E】 : 6個

 ⑤ ボルト止め金具【D-1S】 : 2個

 ⑥ 鉄角根丸頭ボルト(M10×25)【M10-25-N】 : 4個

 上記金具類合計価格 約 ¥16,718 (税込)

 ※価格は2018/7/24時点になります。

その他材料

 ・ 単管パイプ ( 外径φ48.6 ) : 適宜

工具類

 ・ 対辺5mm六角レンチ等

 ・ M10用 ( 対辺17mm ) スパナ等

 ※ 各単管パイプの寸法、柱間の距離、柱の本数等は設置場所に合わせて調整ください。

 ※ 基礎は単管パイプ打ち込み、コンクリートブロック、コンクリート、固定ベースによるアンカー固定など適切に処理を行ってください。

単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら
