ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ ちょっと覗いてみてください↓↓
Google画像検索で作りたいイメージに近い画像をクリックすれば、イメージ図や継手金具の選択が簡単にできます。
単管工作名人ブログ Google画像へリンく ここをクくリック
こんな所に、こんな金具 単管パイプＬＡＢＯ(ラボ)金具

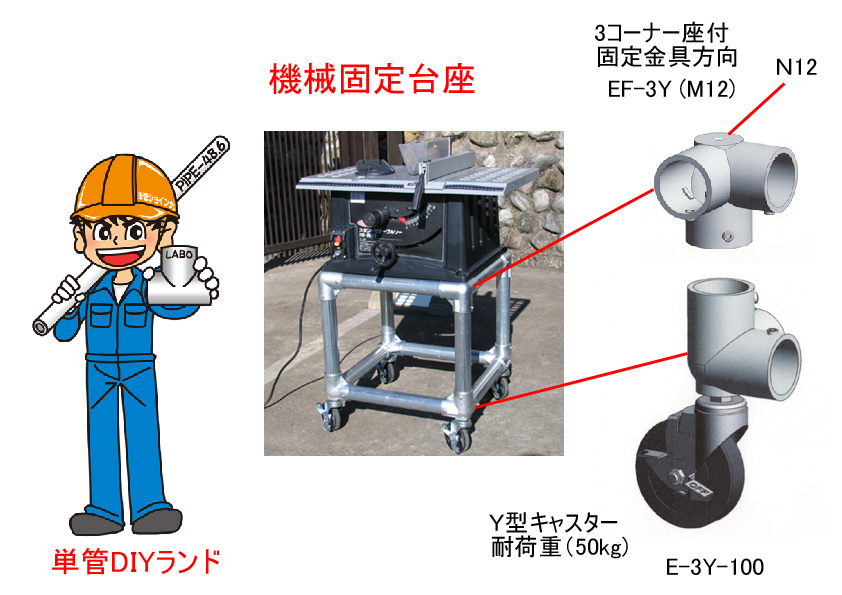

移動機械台座
EF-3Y (M12) ３方向コーナー座付固定金具 機器取付用Ｍ12ボルトが必要です。金具の中まで見える 3D-PDF
E-3Y-100 Y型キャスター（耐荷重50kg) 金具の中まで見える 3D-PDF
ＬＡＢＯ金具と単管DIY工作類
↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓
ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！ 単管工作の豆知識
注意：チャート図は参考の構造であり、地域的（豪雪、強風、多雨、他）を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。
チャート紙PDFをダウンロードして工作を楽々設計（金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう）
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙
錆に強いＬＡＢＯ(ラボ）金具の表面処理（めっき）について
ＬＡＢＯ（ラボ）継手・金具・ジョイント・クランプ類は殆んどの商品が溶融亜鉛めっき仕上げです。詳しくは製品案内をご覧ください。
設置場所に合った基礎金具や基礎ブロックを選択してください。
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
ＬＡＢＯ(ラボ）金具は水滴が溜り難い・・・ここが違う（管止めが4分割されていて、溜まり部にも穴があり、水が通り抜ける構造になっているため、錆びにくい）
単管パイプ端末専用（ゴム・安全・保護）キャップ）とは
ほぼ錆びないと言われているザムキャップ(K-1C)
引用元 株式会社Fugen
ＬＡＢＯ（ラボ）キャスター工作物、こんな物が出来ます。
単管パイプ専用吊りバンド(J-TB)使用例
基礎ブロックとは 建築資材店やホームセンター等で市販されている製品です。（沓石とも言うそうです）
注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。
単管パイプの多目的小屋
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
単管パイプ多目的小屋 軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】
単管パイプ多目的小屋 テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】
開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】
場所に合わせた自転車置き場
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
窓を付ける
単管パイプにSPF材の枠を取り付ける 金具（D-1Z）を4個使用（縦パイプ・横パイプに取付け）
ＬＡＢＯ金具は木材との相性を考えた金具です
パイプが金具の肉厚分5ｍｍ浮くサドル ・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル ・Ｊ-1Ｓ(サドル）
※D-1LBは販売を終了しています 代替え金具 コーナー用サドルベース金具ねじ用【D-1LB-S】
単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル ・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル ・Ｊ-1Ｓ(サドル）
※D-1LBは販売を終了しています 代替え金具 コーナー用サドルベース金具ねじ用【D-1LB-S】
単管パイプと木材のDIY工作に便利なSPF材とは
注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。
単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない
各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については、品質や規格面で注意が必要な場合があります。
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』
数式からの算出、単管パイプ肉厚2.4ｍｍの(JIS G 3444)中間荷重（10cm単位）（参考資料）
実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。
簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う (本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg）
締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)六角レンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
単管ＤＩＹランド Youtubeチャンネル 楽しく役立つ動画が沢山
