従来の直交型クランプと同様に単管パイプを直交させる金具でありながら、出来上がりはすっきりとシンプルな一味違った柵になります。

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

単管パイプ柵タイプの自由支柱(背柱)も間仕り切支柱もＬＡＢＯ（ラボ）金具
目隠し背柱板塀

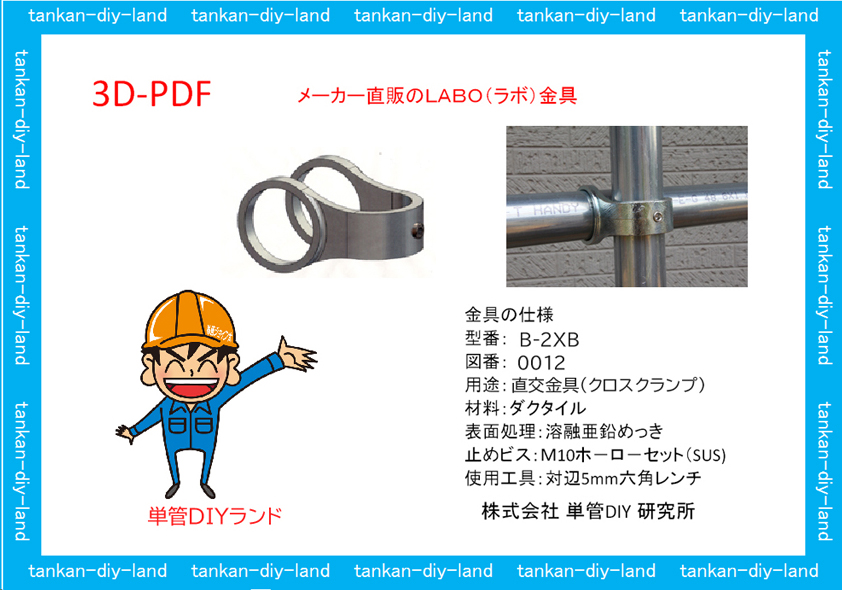

単管パイプ直交クロスクランプ（B-2XB)

目隠し板塀金具価格＋金具合計＋現在の消費税です。（2019年1月25日時点の価格）
野外四面ベンチに使用したＬＡＢＯ金具　(A-2L-90・B-2XB・K-1C・J-1S )全長により中間使用金具増減します。

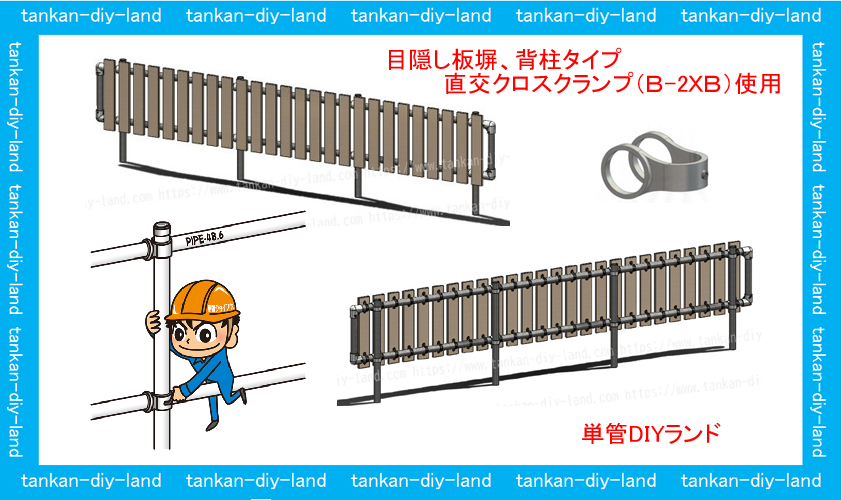

自由柱（背柱）柵　ＬＡＢＯ（ラボ）直交金具類(B-2XB・B-2X)での柵作りのアドバイス

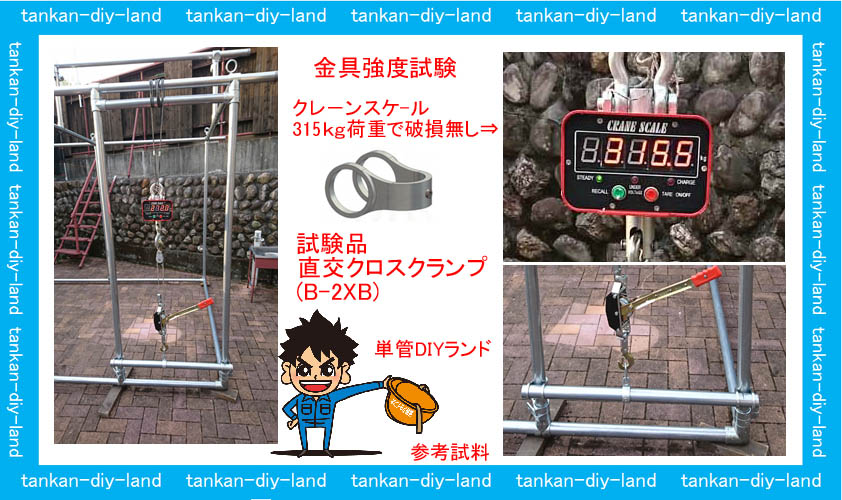

クロスクランプの強度を調べてみました。
ＬＡＢＯ直交クロスクランプ（B-2XB）は　318kgの荷重でも破損しませんでした。（参考値です）

基礎ブロックとは建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真 ↓ 単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプの２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR)×12個』

ほぼ錆びないと言われる画期的なザム鉄板使用の単管パイプ専用　ＬＡＢＯキャップ　(K-1C)
単管パイプキャップのZAM(ザム）鋼板とは（ほぼ錆びないと言われる画期的な鉄板）単管パイプとほぼ同じ材質です。

引用元　株式会社Fugen

ゴムキャップ・安全キャップ・保護キャップ（クロロプレンゴム）とは

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ！！！・・単管工作の豆知識

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両サドルベース）・D-1SB(片サドルベース）・D-1LB(コーナーサドルベース）
パイプに直付けサドル　・Ｊ-1Ｓ(サドル）

ＬＡＢＯ(ラボ）金具はなぜ木材との接続が楽なのか？？？単管名人解説動画・・・

作りたい物のイラスト『図解図』をチャート紙に描いて、金具の拾い出し、パイプの数量、他付属資材等の合計予算を出してみる。
注意：チャート図は参考の構造であり、地域的（豪雪、強風、多雨、他）を考慮した構造に変更して設計して下さい。
サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。
チャート紙PDFをダウンロードして工作を楽々設計（金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう）
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

錆の始まりは金具から
だから金具の表面処理は溶融亜鉛めっき仕上げを選択
＠電気めっき：めっき被膜が極薄だから野外だと弱い　＠ダクロめっき：塗料を固めた物でキズに弱い　＠溶融亜鉛めっき：錆に強いから野外で活躍

『↓ 1度くらいこんな光景見たことありますか。これは金具の表面処理が電気メめっき仕上げだからです』
仮設用クランプですが、溶融亜鉛めっき仕上げのクランプを使用するとパイプと同じ程度長期に錆を抑えることが出来ます。
『仮設用クランプは電気めっき・工作物用クランプは溶融亜鉛めっきです』

錆に強いＬＡＢＯ(ラボ）金具の表面処理（めっき）について
ＬＡＢＯ（ラボ）継手・金具・ジョイント・クランプ類は殆んどの商品が溶融亜鉛めっき仕上げです。詳しくは製品案内をご覧ください。

ＬＡＢＯ金具はFCD鋳鉄(ﾁｭｳﾃﾂ）の素材だから錆づらい　なぜ鋳鉄は鋼に比べ、錆が進行しにくいのでしょうか。

引用元　公益社団法人日本鋳造工学会

ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う　(本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）

ＬＡＢＯ(ラボ）金具は水滴が溜り難い・・・ここが違う　（管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い）

出来る限り、パイプに加工は避ける。パイプ本来の物性値の変化により強度の低下とサビの発生を回避して安全第一を優先する。

単管パイプ工作には、できる限り同じ金属類同士で工作（異種金属接触腐食とは金属により電気の流れの違いにより錆やすいそうです）
サンプル写真：同じ条件下での木ねじの錆は5本中、ステンレスの接触部の木ねじ2本だけに錆が出ていた。
