単管金具通販 メーカー直販サイト LABO(ラボ) 金具   株式会社 単管DIY研究所

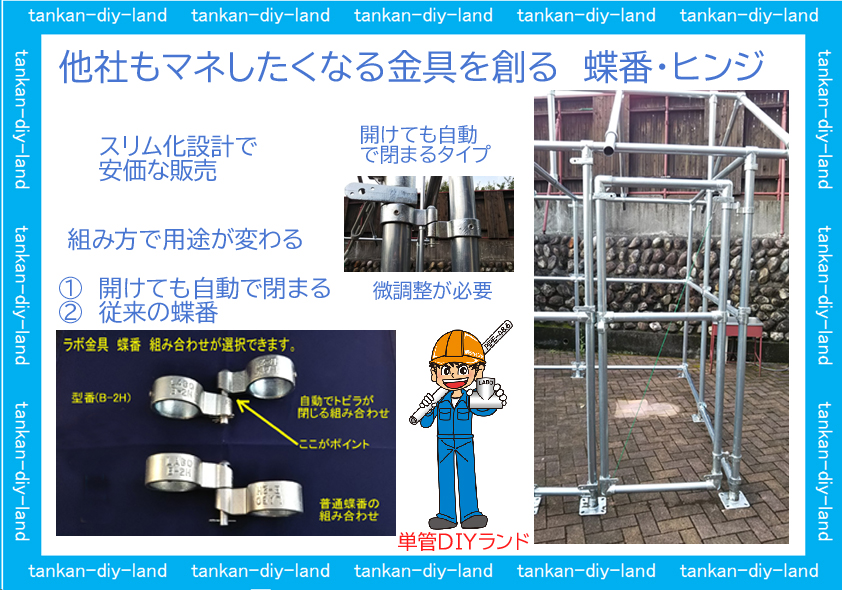

① スリムな設計で安価

② 自動でトビラが閉まるタイプと一般タイプ選択ができます。(セットの仕方変更)

注意:自動で戻る設定には微調整が必要です(トビラの支柱の水平垂直等)

自動トビラの戻りタイプの蝶番の組み方 ↓

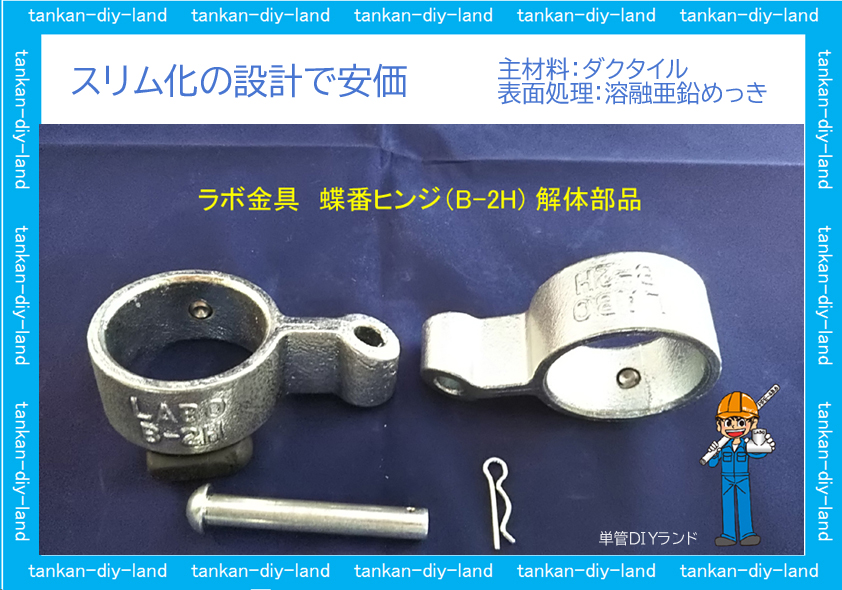

蝶番.・ヒンジの分解部品

自動で元に戻る蝶番の組み方(斜めカット部を合わせてセット)

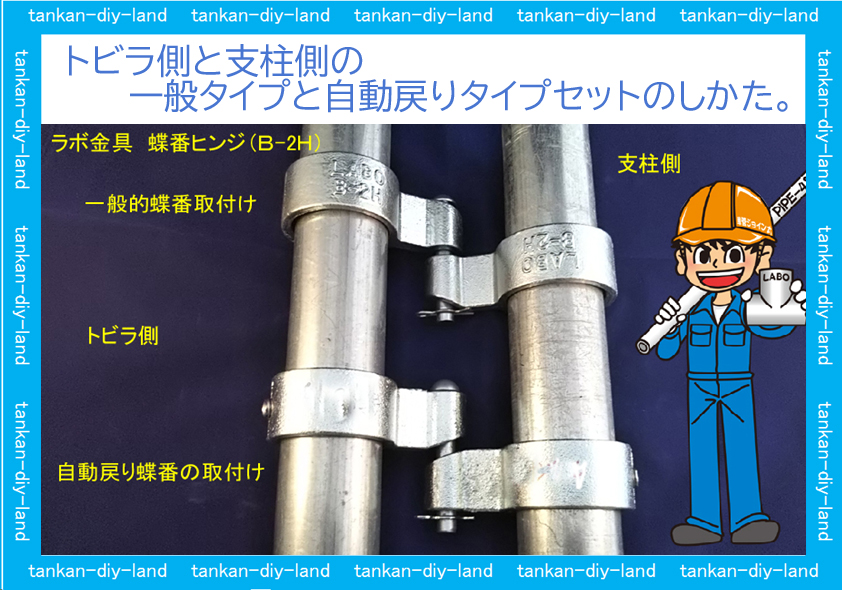

トビラ側と支柱側の一般タイプと自動戻りタイプセットのしかた。

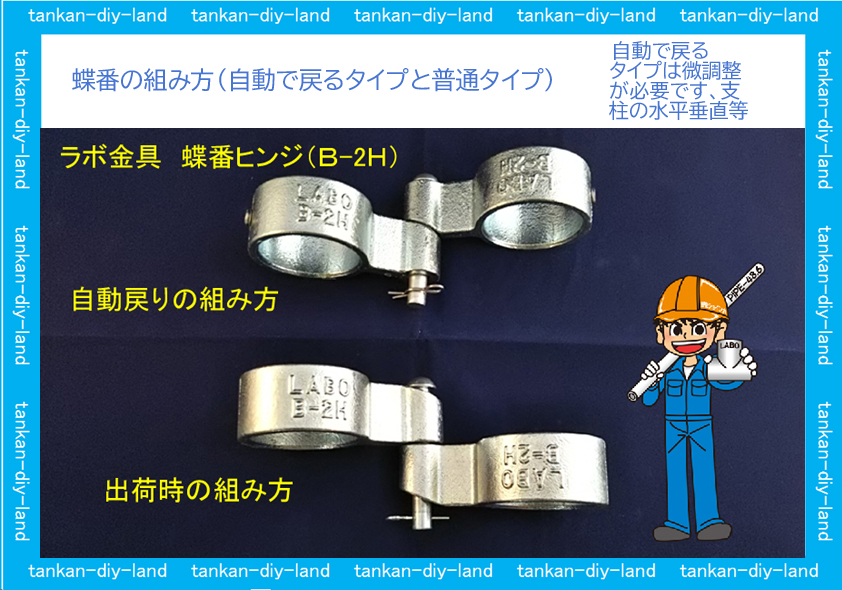

自動戻りタイプと一般タイプの蝶番の組み方

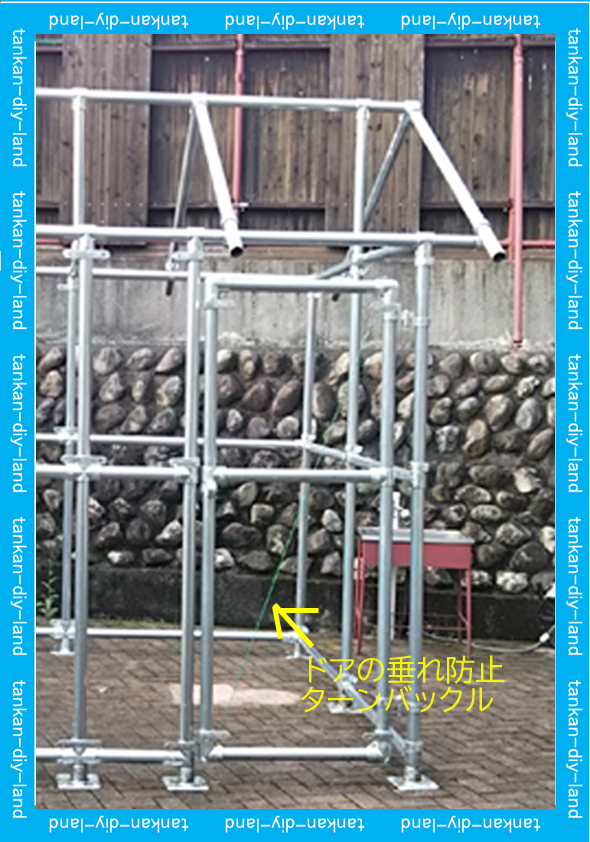

トビラの垂れ防止は、ターンバックルとワイヤー等で垂れ防止対策

スリムな設計で安価を実現

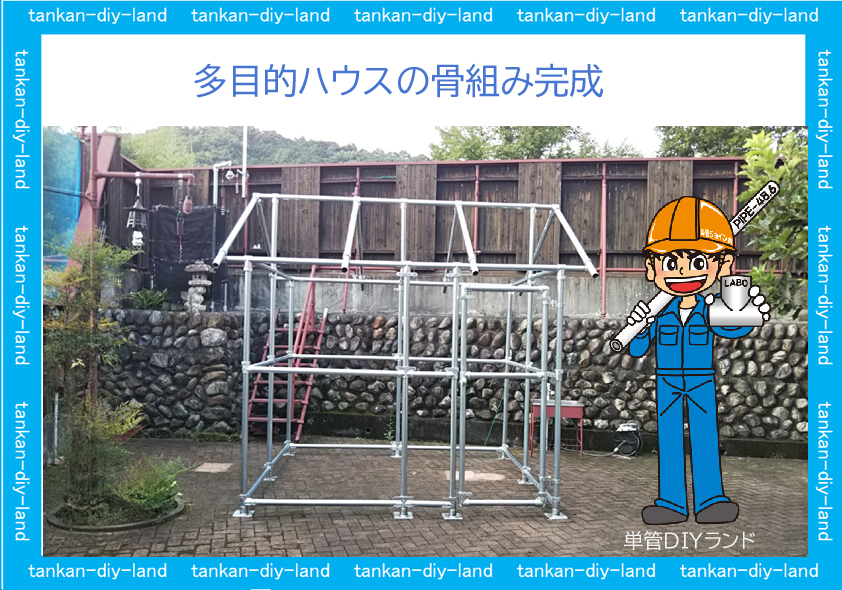

単管パイプ多目的ハウスの骨組み完成

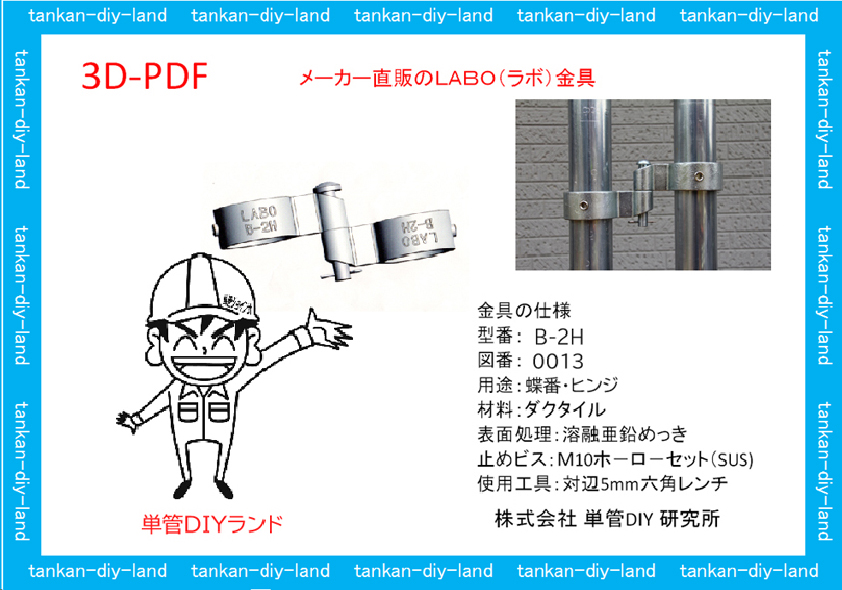

B-2H  蝶番・ヒンジ 金具の中まで見られる 3D-PDF

1組(税込1404) トビラは一般的に上下で2組使用

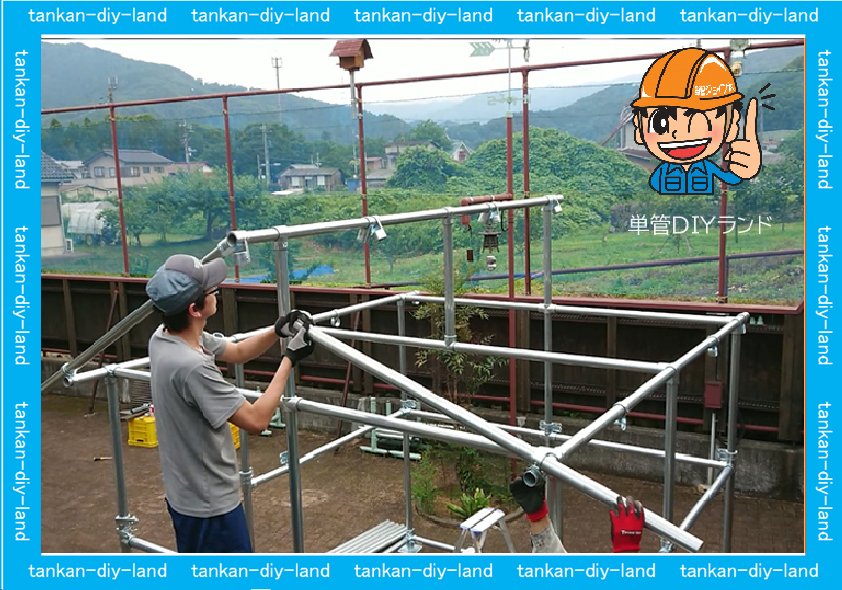

多目的ハウス工事中

ここで、蝶番を組み込む

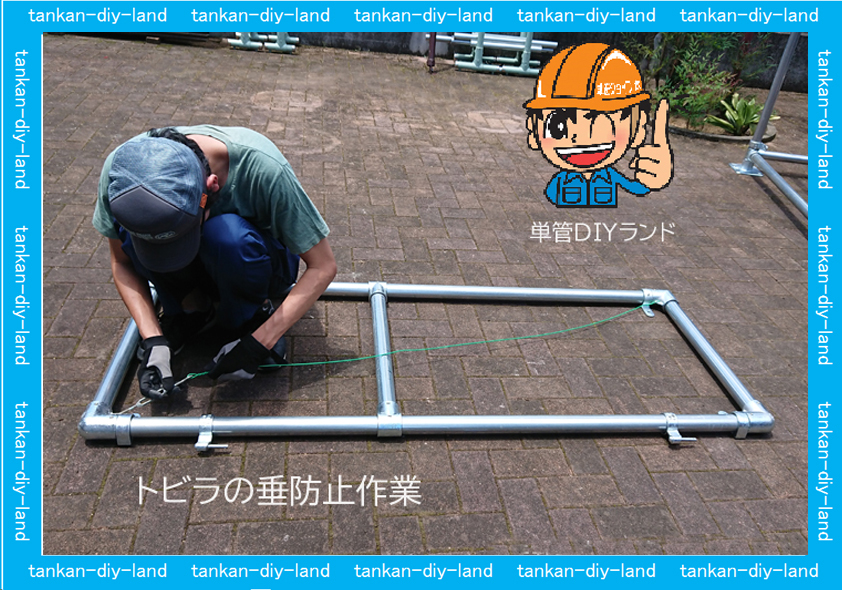

トビラの工作中

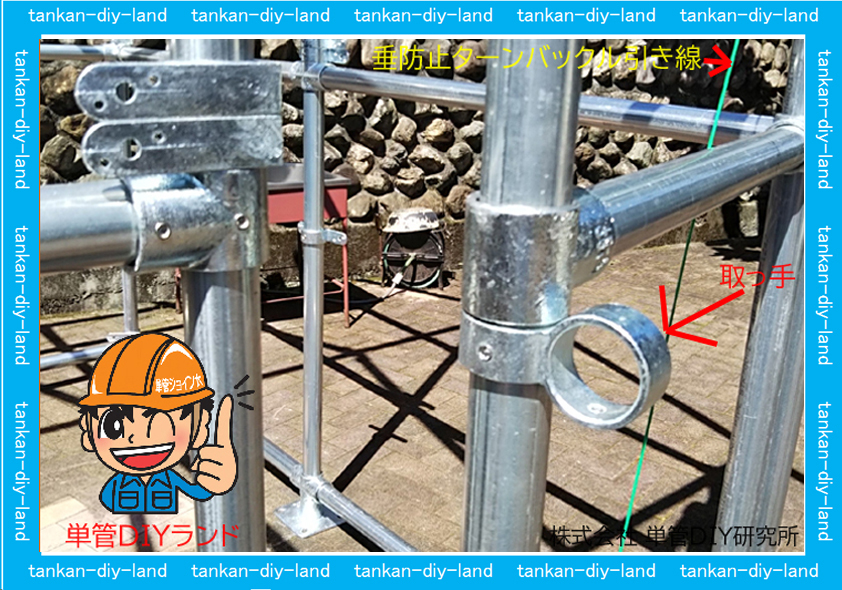

トビラの取っ手を付けてみました。B-2X(税込523円)

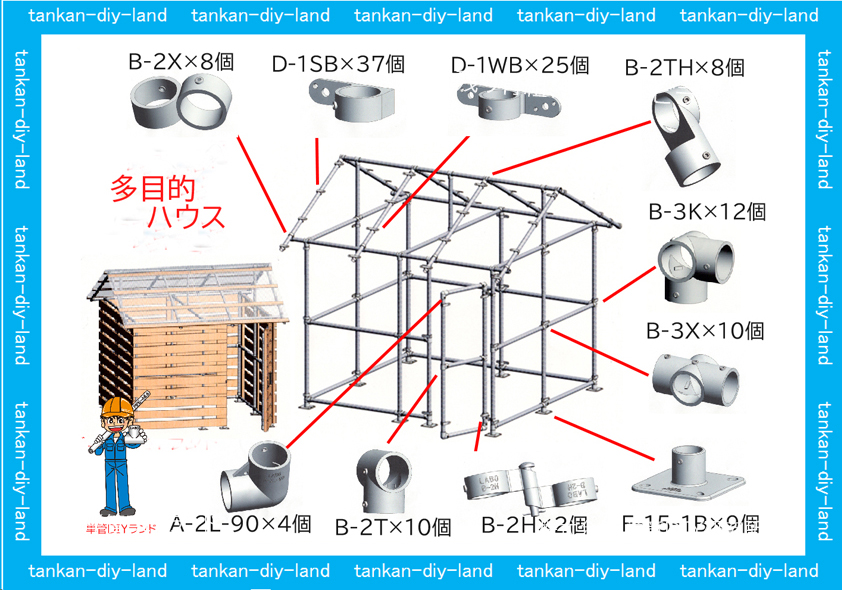

多目的ハウスに使用のLABO(ラボ)継手金具 パイプジョイント

単管パイプ多目的ハウスの骨組み くるくる回して全てが見られる 3D-PDF

注意:取っ手を必要な場合には下記金具明細より(B-2X)の1個追加となります。

単管パイプ多目的ハウス完成 くるくる回して中から見られる 3D-PDF

単管パイプ(LABOラボ)継手金具
