直交クロスクランプ(B-2XB)金具の強度は、どの位?との、ご質問のご回答 参考値ですが318kg破損無しでした。

お客様からのご質問で、単管直交クランプ(B-2XB)の強度を実際に試験してみました。参考値ですが(318Kg)破損無しでした。

単管工作金具の予算、多くの工作物の使用金具が解る Google画像へリンク

両端を単管パイプ直交金具(クロスクランプ)で止めて中間に荷重を加えるパワ-ウインチをセット。

荷重計測器のクレーンスケールを上側にセット。

単管パイプ、直交クラスクランプ(B-2XB)金具の強度試験の配置模様

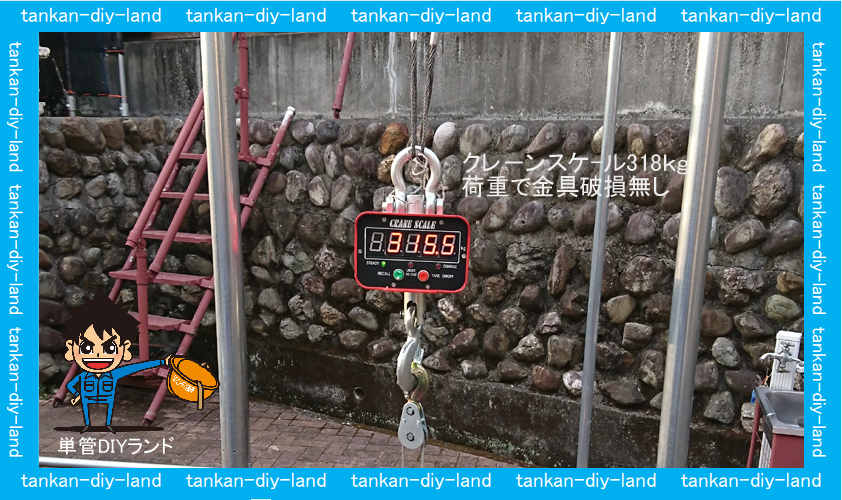

LABO直交クロスクランプ(B-2XB)は 318kgの荷重でも破損しませんでした。(参考値です)

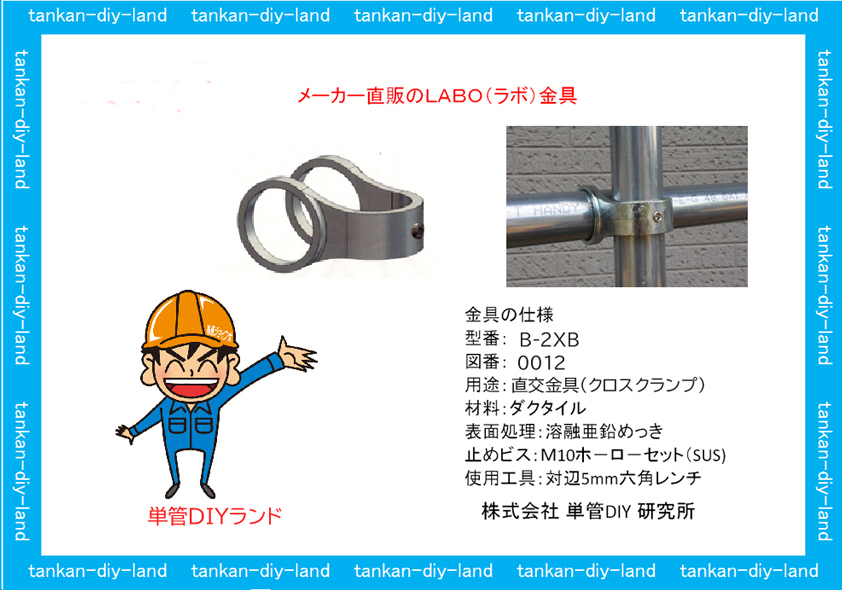

単管パイプ直交クロスクランプ(B-2XB)仕様

LABO直交クロスクランプ(B-2XB)使用の柵とフェンス工作

エキスパンドメタル(溶融亜鉛メッキ)柵

スクリュ-メッシュ柵(生地で安価なために塗装が必要)

メシュフェンス(樹脂被膜)柵

単管パイプ柵の自由柱(背柱)タイプ 端の金具(クランプ)の組み方。

単管パイプ 直交クランプ LABO(ラボ)金具2種類(B-2X・B-2XB)

自由柱(背柱)柵 LABO(ラボ)直交金具類(B-2XB・B-2X)での柵作りのアドバイス.

単管パイプ吊りバンド(J-TB)SUS (フェンス類やモニメント等の取付)

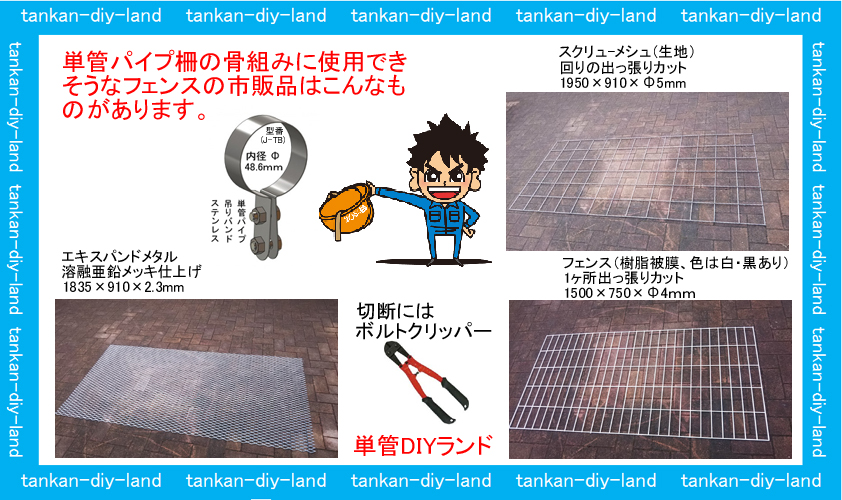

市販品のフェンス類(エキスパンドメタル・スクリュ-メッシュ・メッシュフェンス)

単管直交クランプ(B-2XB)後側

単管直交クランプ(B-2XB)前側

単管直交クランプ(B-2XB)  自由柱(背柱)タイプ

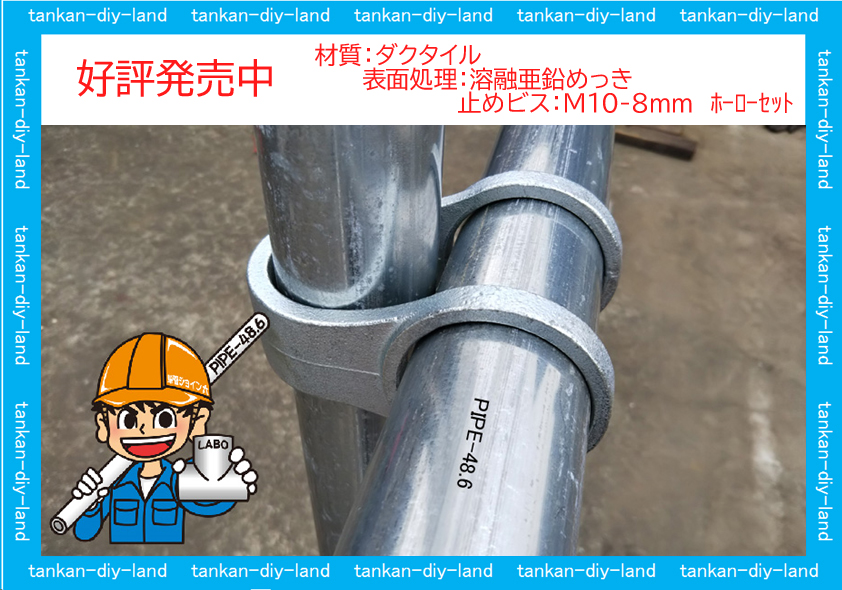

単管直交クランプ(B-2XB)表面処理、溶融亜鉛鍍金仕上げ、止めビスM10-8mm(SUS)

単管パイプ柵 自由柱(背柱)タイプ

メシュフェンスの単管パイプ柵(自由柱)場所に合わせてメッシュフェンスを切断(ボルトクリッパ-)

メシュフェンス(取り付けは単管専用、吊りバンド J-TB ) 使用の単管パイプ柵

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。 (アイソメ図用紙  A4- PDF)

アイソメ図から立体図で柵を描く

アイソメ図から立体図で柵を描く

単管パイプの板塀に使用金具単管パイプ、表示単価は+現在の消費税です。(2019年4月14日時点の価格)

木材とコンクリートに止めるLABO(ラボ)金具

木材直付けサドル(J-1S)垂木止めサドル

金具の肉厚浮かして木材、コンクリートに止める、サドルベース(D-1SB・D-1WB・D-1LB)

基礎コンクリートの安全柵に使用金具

LABO(ラボ)キャスター工作物、こんな物が出来ます。

単管パイプ工作の柱の基礎と横端末や枠の取り付けの選択

単管直交クランプ(B-2XB)

自由柱(背柱)タイプ ↓                          間仕切り柱タイプ  ↓

作る楽しさ、出来る喜び、LABO で広がる可能性・・・ラボジョイント(金具)ではこんな物が出来ます。

LABO(ラボ)金具 (パイプ止まり金具と貫通金具)

LABO(ラボ)ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。 キャスター

単管パイプキャスター付き工作物

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め(サドルベース)金具・キャップ・吊りバンド。

単管パイプキャップのZAN(ザム)鋼板とは(ほぼ錆びないと言われる画期的な鉄板)単管パイプとほぼ同じ材質です。(規格MSM-CC-DZC-90)

単管パイプ専用吊バンド(J-TB)使用例

両端支点モーメント計算式で無く、実際にパイプを曲げて見た結果(参考値)

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し(荷重50kg単位の試験)

金具の引抜強度試験(参考値)

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)

金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg)

同じ金具に同じ太さの(M10)の六角ボルトを着けてみた。

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)

パイプの強度とは・・・両端支点モーメント(中間荷重・たわみ)で荷重を取り去ると、元に戻れる最大荷重のこと。

肉厚2.4mmの参考中間強度 1m-243kg・2m-122kg ・3m-81kg・4m-61kg ・5m-49kg・6m-41kg

単管パイプ使うならどっち

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ)

異種金属接触腐食とは

単管パイプ工作には、できる限り同じ金属類同士で工作(異種金属接触腐食とは金属により電気の流れの違いにより錆やすいそうです)パイプの表面処理が溶融亜鉛メッキだから、金具も溶融亜鉛メッキの製品をお薦め。

サンプル写真:同じ条件下での木ネジの錆は5本中、ステンレスの接触部の木ネジ2本だけに錆が出ていた。

出来る限り、パイプに加工は避ける、パイプ本来の物性値の変化により強度の低下とサビの発生を回避して安全第一を優先する。
