LABO金具はビスの突起(ネジの頭・ボス)が、ほぼ無く木材との接続が容易です。単管金具 Clamp Shop

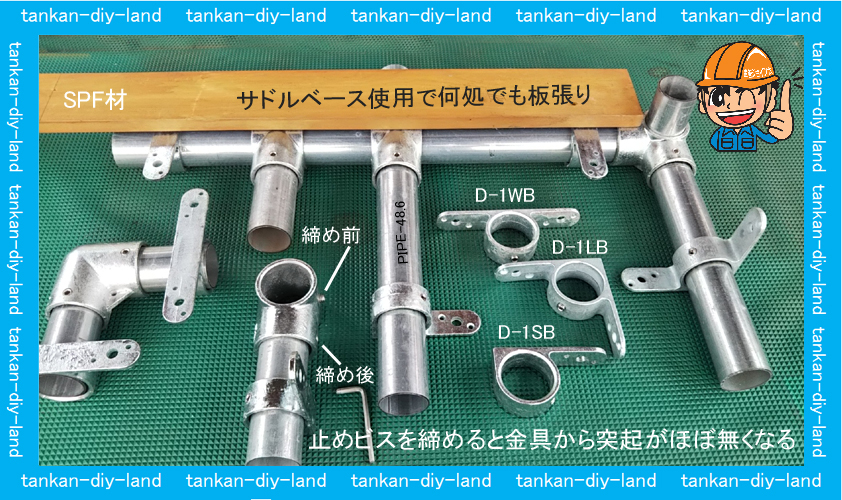

LABO金具は止めビスを15Nm(引抜荷重610kg)で締め付けると金具からの突起はほぼ無くなり、サドルベースの高さと金具の高さが同じとなり木材等との接続と、どの方向にも設置が簡単にできます。

LABO金具を使って、単管工作の達人になろう!・・・単管工作名人・・

単管DIYランドの多くの工作物を見える Google画像へリンク

アイソメ画像から立体画像を描くを、Google 画像で見る

こんな所で使われています(木材との接続)No.51420210210

LABO(ラボ)金具はなぜ木材との接続が楽なのか???単管名人解説動画・・・

バシットツライチLABO(ラボ)金具

LABO(ラボ)金具は止めネジを締め込むと突起はほほ無くなる設計の為に、向き気にせず施工が出来ます。

サドルベースの高さと金具の高さが同じとなり木材等との接続と、どの方向にも設置が簡単にできます。

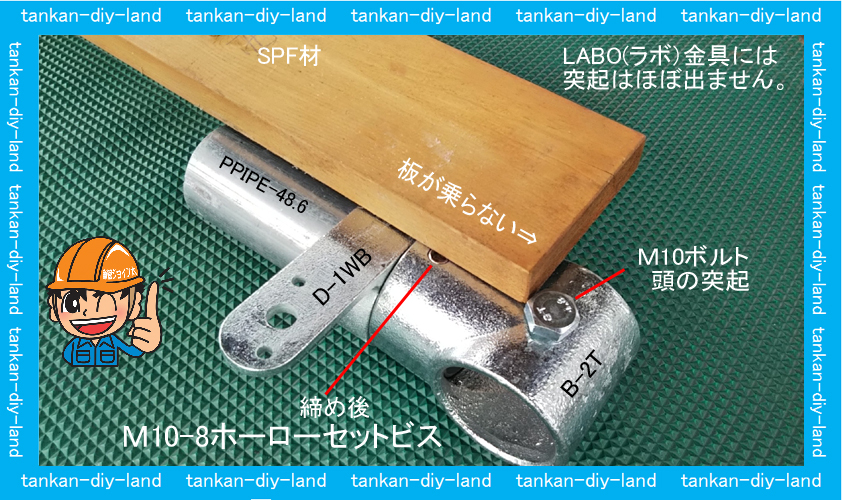

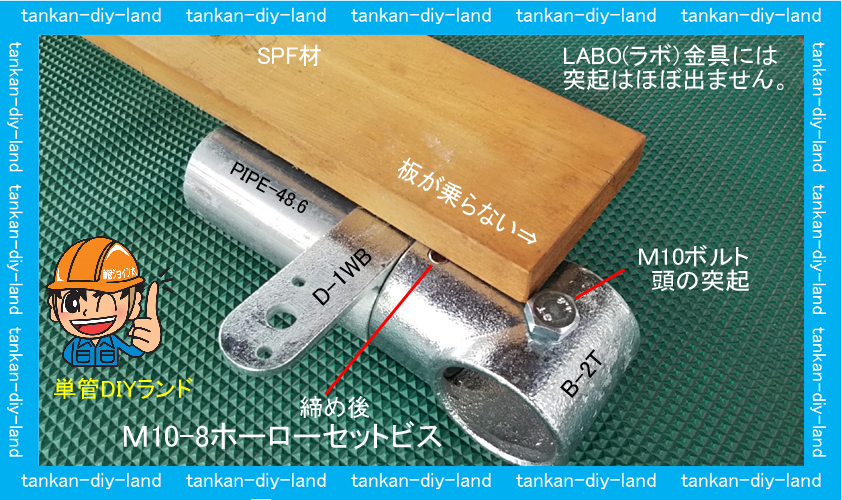

止めビスの頭・ネジボス等が有るところは、板が盛り上がり取り付けが困難となります。(同じM10ネジで比較)

LABO(ラボ)金具は止めネジを締め込むと突起はほほ無くなる設計の為に、向き気にせず施工が出来ます。

止めネジも(M10イモビスクボミタイプSUS)の使用,M10ボルトと同じで頭無しです、引抜強度も15Nm締め付けで610kgです。(LABO金具はこんなにM10って大きなボルトで止めてるのと同じ強度ですよ)

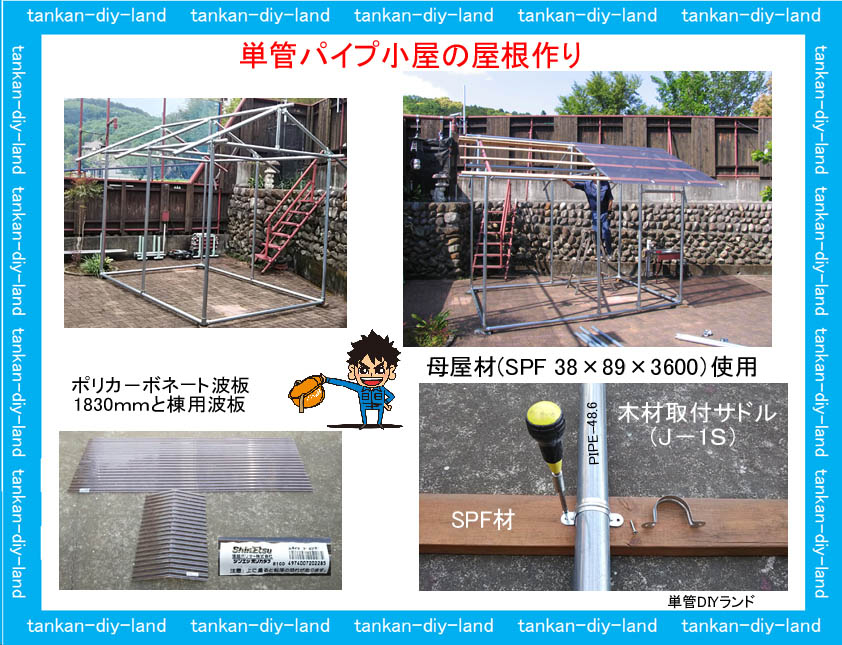

単管パイプ小屋の屋根作り

パイプにサドル(J-1S)で横桟(SPF材38×89×3600)を取り付けて波板を張るタイプ

単管パイプと木材の直接続金具(J-1S)

単管パイプ専用、直付けサドルと金具肉厚分5mm浮くサドルベース

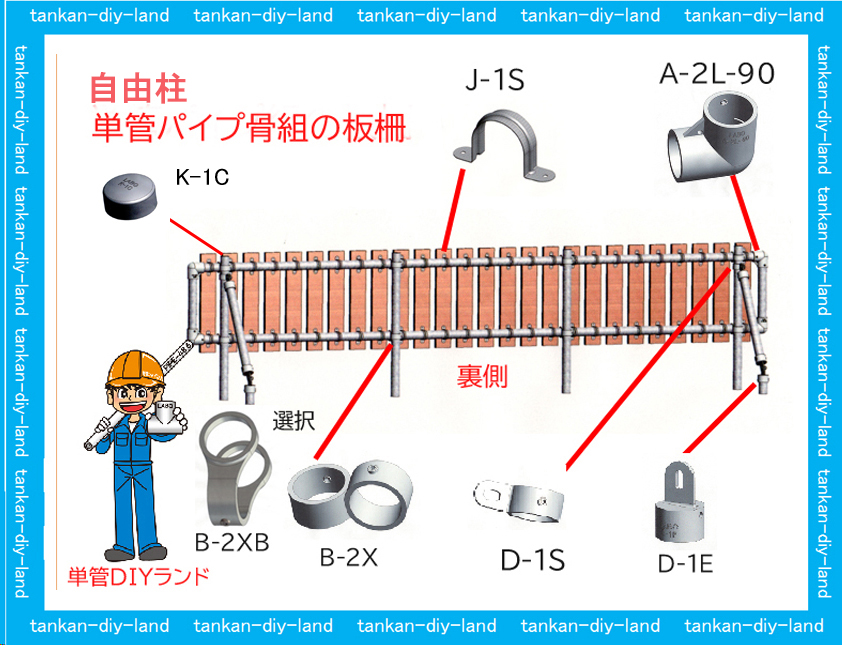

単管パイプ目隠し板塀『自由柱(背柱)タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具(コンクリートにアンカーボルトで直止めサドルベース)

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

単管パイプと(木材・コンクリート支柱)等の接続金具類

単管パイプと木材が金具の肉厚分5mm浮くタイプ D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

単管パイプと木材直付けタイプ J-1S(サドル)

LABO(ラボ)金具は溶融亜鉛メッキ仕上げです・・・ドブメッキとか天ぷらメッキとも呼ぶ・・。

バシットツライチLABO(ラボ)金具で木材と接続 サドルベース

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!!!! 錆びはここから始まります。

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

錆に強いLABO(ラボ)金具の表面処理(めっき)について。

LABO(ラボ)継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。公的機関等では野外での工作物、橋・鉄塔・陸橋・電柱・信号器柱・電波塔・等の鉄部材料の本体や金具類の表面処理を溶融亜鉛めっき仕上げでないと殆んど採用されいません。

単管パイプ DIY 研究所 発信  注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、アイソメ立体図の構造は保障値ではございません、自作工作物は自己責任となりますのでご了承ください。

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプと木材のDIY工作に便利な、SPF材とは

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

締め付け強度(トルク)と引き抜き強度への変化

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)

単管パイプキャップのZAN(ザム)鋼板とは(ほぼ錆びないと言われる画期的な鉄板)単管パイプとほぼ同じ材質です。

LABO protection cap K-1C(CR)  とは

保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・当

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

単管パイプの多目的小屋

切妻タイプ屋根には2種類の作り方があります。小屋束の位置の違いがでます。

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ専用吊バンド(J-TB)使用例

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプ使うならどっち

単管パイプ、重ければ、強いと思っていませんか???

単管パイプのメーカーマーキング確認(メーカーによりマーキングは異なります、マーキング無しは粗悪品か規格外)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

両端支点のモーメント(M=PL/4)   中間荷重の算出数式 一般炭素鋼鋼管(JIS G 3444) 100mm間隔

単管パイプ工作には、できる限り同じ金属類同士で工作(異種金属接触腐食とは金属により電気の流れの違いにより錆やすいそうです)

サンプル写真:同じ条件下での木ネジの錆は5本中、ステンレスの接触部の木ネジ2本だけに錆が出ていた。

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

ときがわ町ってこんな所『日本のほぼ真ん中』・・おおかた・およそ・だいたい・・

単管ジョイン太くん

!!! ほぼ真ん中 4連発 !!!

円を描くと ほぼ真ん中 あたりです!!『信じるか信じないかは、貴方次第です』単管DIYランドの発信地

ときがわ町とは

ここから ときがわ町 日本のほぼ真ん中です

単管パイプ選ぶならどっち

出来る限り、パイプに加工は避ける、パイプ本来の物性値の変化により強度の低下とサビの発生を回避して安全第一を優先する。

お買い物はこちら ↓

単管DIYランド Youtubeチャンネル 楽しく役立つ動画が沢山

単管金具通販 メーカー直販サイト LABO(ラボ) 金具   株式会社 単管DIY研究所
