単管パイプ肉厚1.8mm×2mの中間荷重 永久変形(曲がったまま)400kg

両端支点モーメントの計算式ではなく、実際のパイプの中間荷重(質量)を調べててみた、参考値です。

単管パイプ1.8mm×2mも中間荷重試験の結果は400kgで永久変形(曲がり)なりました。

試料(MARUICHI-H HANDY PIPE STK700-E-G 48.6×1.8)パイプ長さ2500mmの2000mm両端止めなし中間荷重(強度) 参考資料

単管パイプ名人工作の参考作品 Google画像へリンク

単管中間荷重強度 Google画像へリンク

単管多目的ハウス Google画像へリンク ここをクリック

単管パイプ継手金具通販 メーカー直販サイト LABO(ラボ) 金具   株式会社 単管DIY研究所

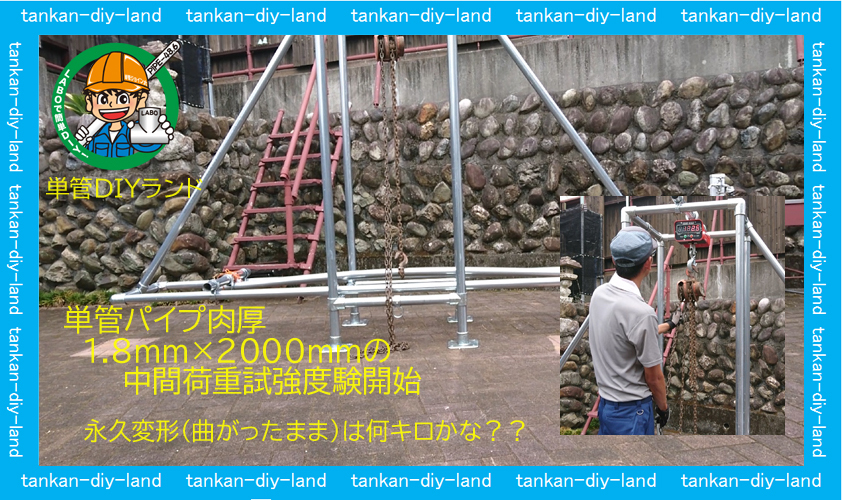

試験開始

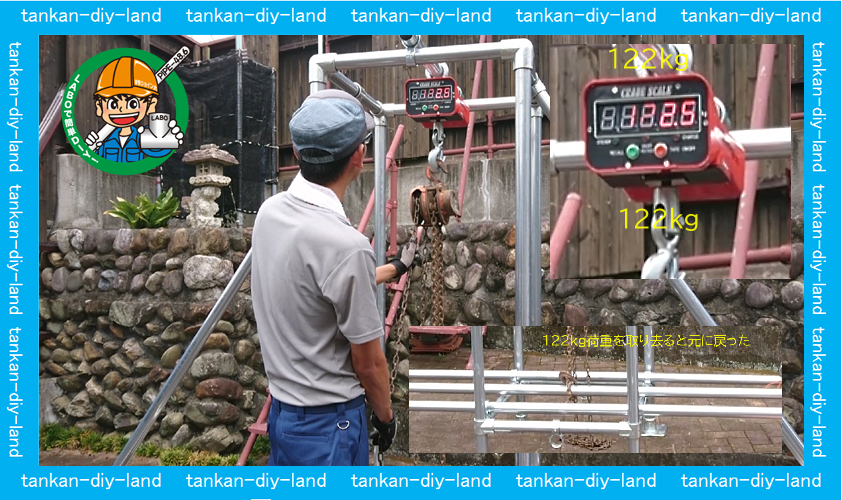

中間荷重122kg  荷重を取り去り試料パイプの確認(元に戻っています)

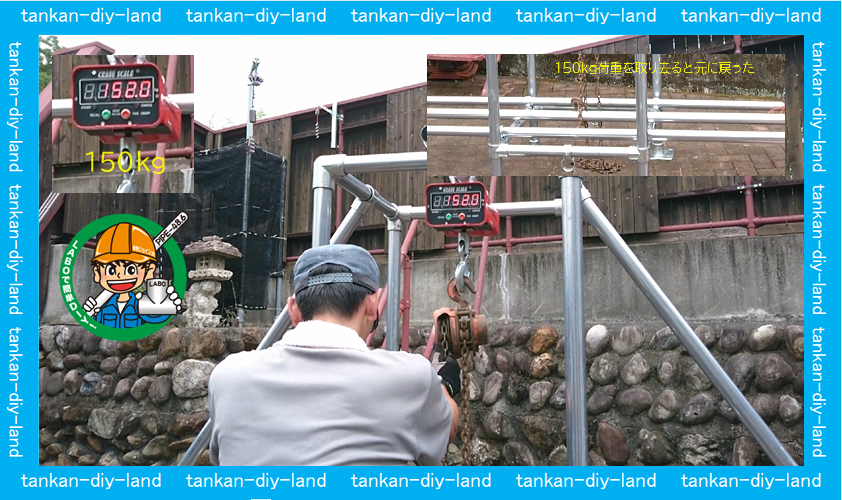

中間荷重150kg  荷重を取り去り試料パイプの確認(元に戻っています)

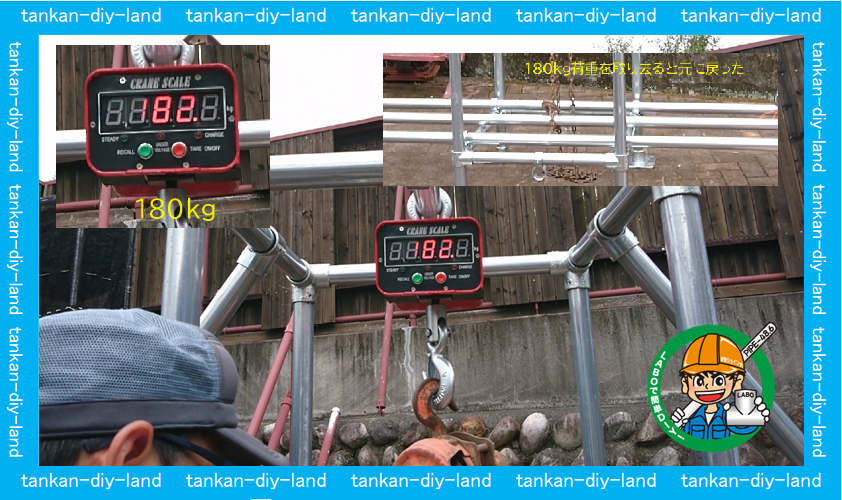

中間荷重180kg  荷重を取り去り試料パイプの確認(元に戻っています)

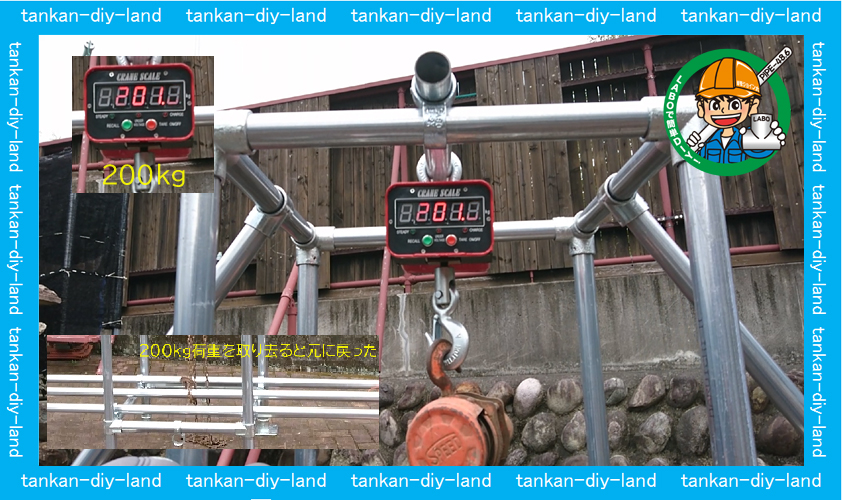

中間荷重200kg  荷重を取り去り試料パイプの確認(元に戻っています)

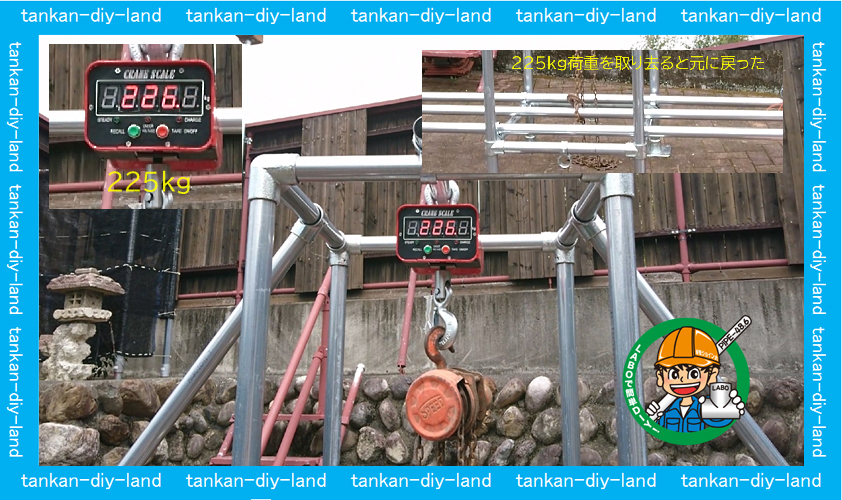

中間荷重225kg  荷重を取り去り試料パイプの確認(元に戻っています)

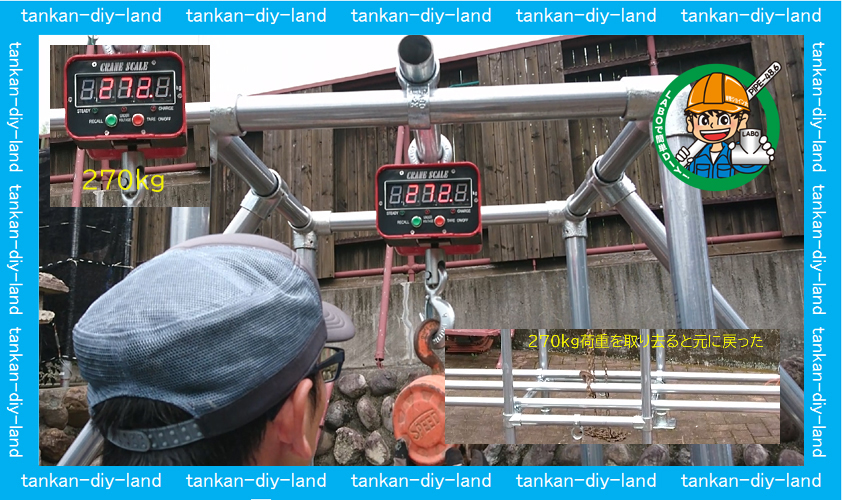

中間荷重270kg  荷重を取り去り試料パイプの確認(元に戻っています)

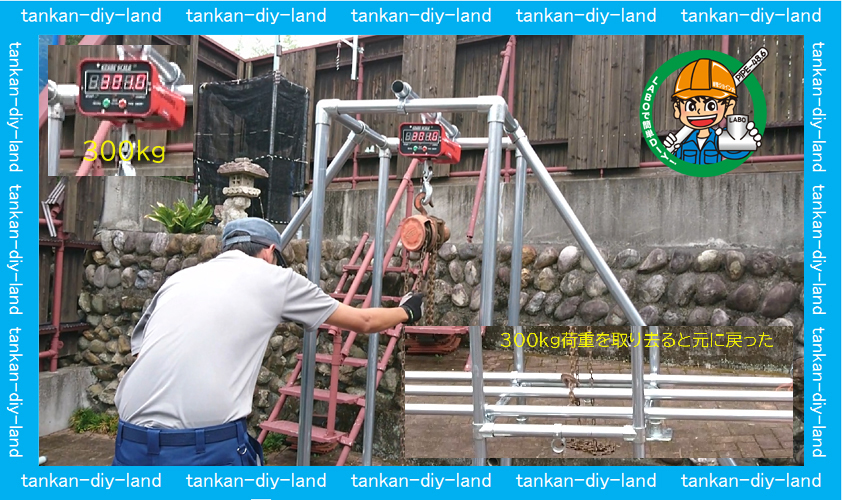

中間荷重300kg  荷重を取り去り試料パイプの確認(元に戻っています)

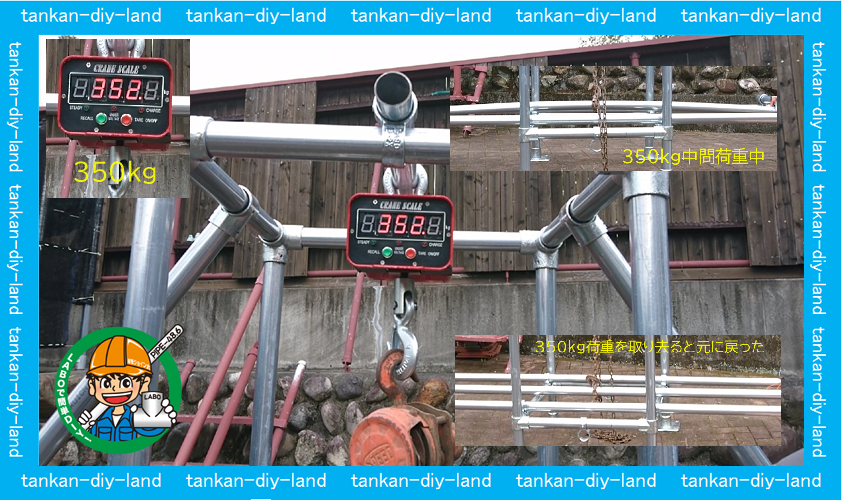

中間荷重350kg  荷重を取り去り試料パイプの確認(元に戻っています)

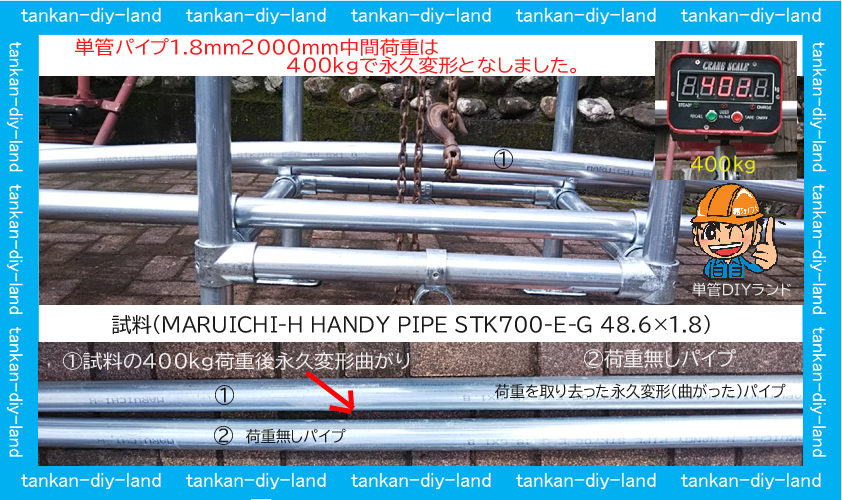

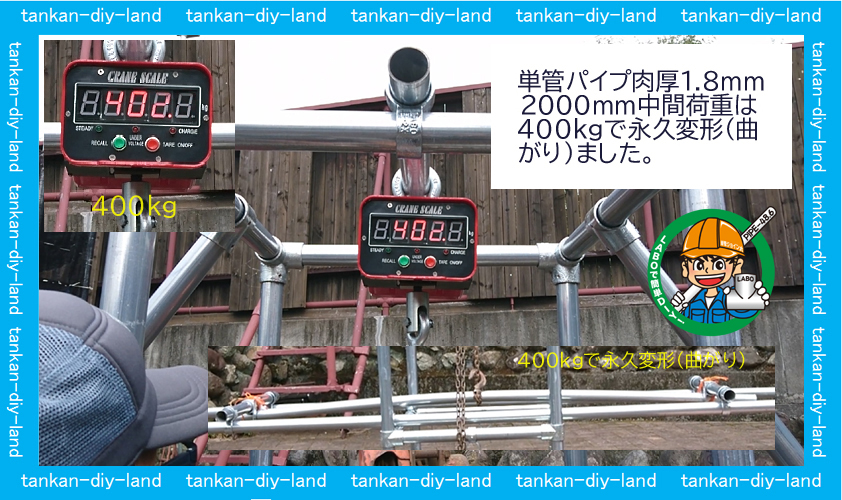

永久変形は400kgの荷重(質量)で曲がったままで元に戻らない、保障値でなく参考資料です。

中間荷重400kg  荷重を取り去り試料パイプの確認(永久変形)

試料(MARUICHI-H HANDY PIPE STK700-E-G 48.6×1.8)パイプ長さ2500mmの2000mm両端止めなし中間荷重 参考資料

試験開始  両端支点モーメントの計算式ではなく、実際のパイプの中間荷重(質量)を調べててみた、参考値です。

単管パイプ肉厚1.8mmと2.4mm選ぶならどっち!!!

購入前にパイプのマーキングで確認(単管メーカーにより異なり変更もあります)注意:マーキング無しは粗悪品か規格外です。

単管パイプザムキャップ発売開始 1個100円税込108円 ZAM材とは:ほぼ錆びないと言われる画期的な鉄板で、耐食性が溶融亜鉛めっき鋼板に比べて10〜20倍優れていて、切断面は、めっき層から溶け出したアルミニウム・マグネシウムを含む微細な亜鉛系保護皮膜が覆うので、優れた耐食性を発揮しています。(型番K-1C)
