単管パイプ肉厚2.4mm×2mの中間荷重 永久変形(曲がったまま)350kg以上 tankan.tv

両端支点モーメントの計算式ではなく、実際のパイプの中間荷重(質量)を調べてみた、参考値です。

単管パイプ2.4mm×2mも中間荷重試験の結果は350kgで永久変形(曲がり)なりました。

単管パイプ名人工作の参考作品 Google画像へリンク

単管中間荷重強度 Google画像へリンク

単管多目的ハウス Google画像へリンク ここをクリック

単管パイプ継手金具通販 メーカー直販サイト LABO(ラボ) 金具   株式会社 単管DIY研究所

試料(MARUICHI-T QA038013 STK500-E-G 48.6×2.4)パイプ長さ2500mmの2000mm両端止めなし中間荷重(強度)参考資料 № 22920201105

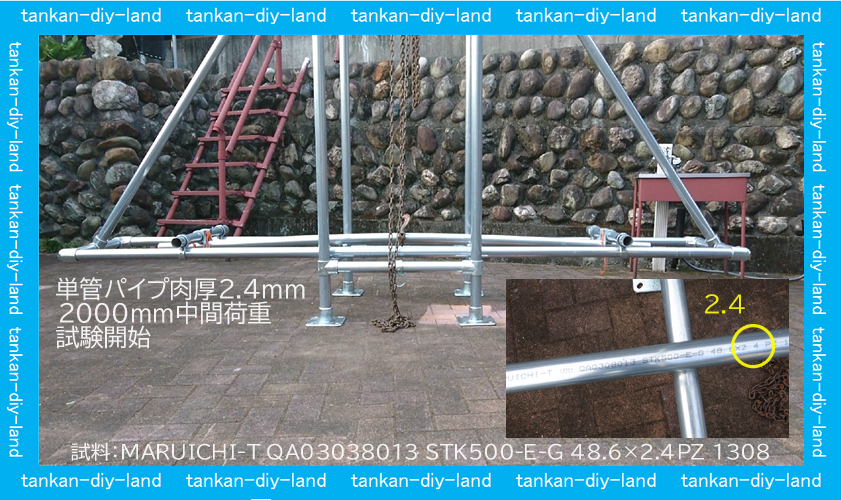

試験開始

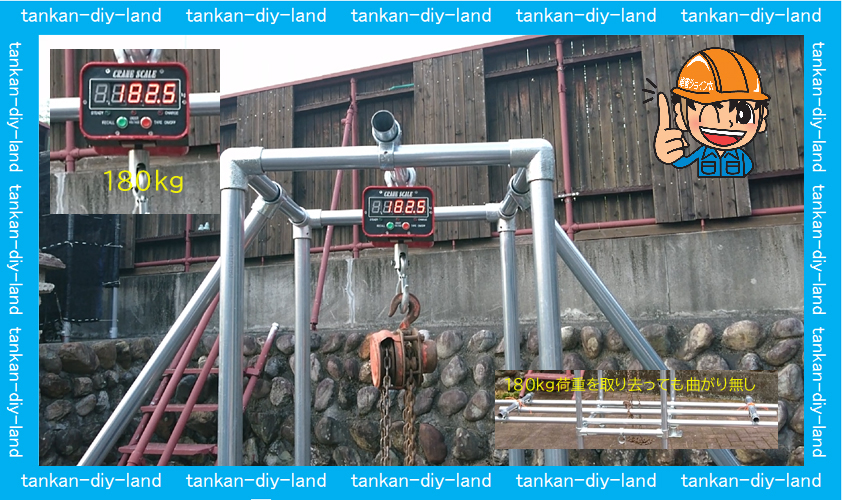

外形48.6×肉厚2.4パイプ長さ2500mmの2000mm両端止めなし中間荷重180kg  荷重を取り去り試料パイプの確認(元に戻っています)

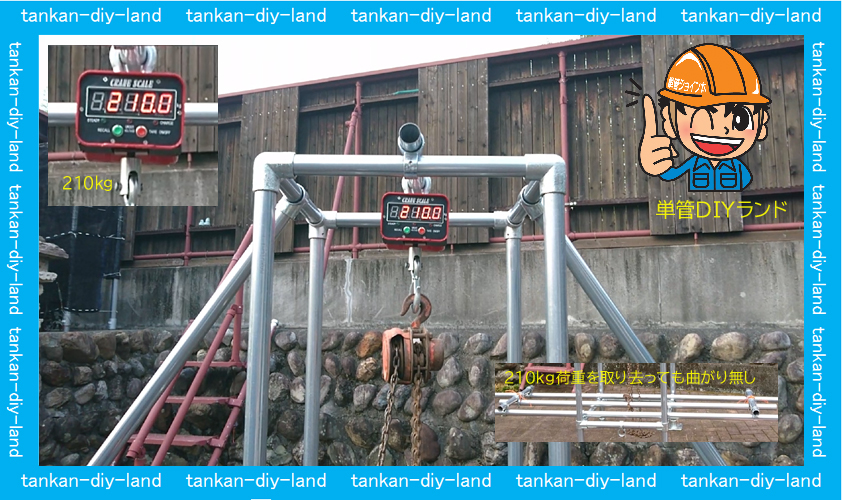

外形48.6×肉厚2.4パイプ長さ2500mmの2000mm両端止めなし中間荷重210kg  荷重を取り去り試料パイプの確認(元に戻っています)

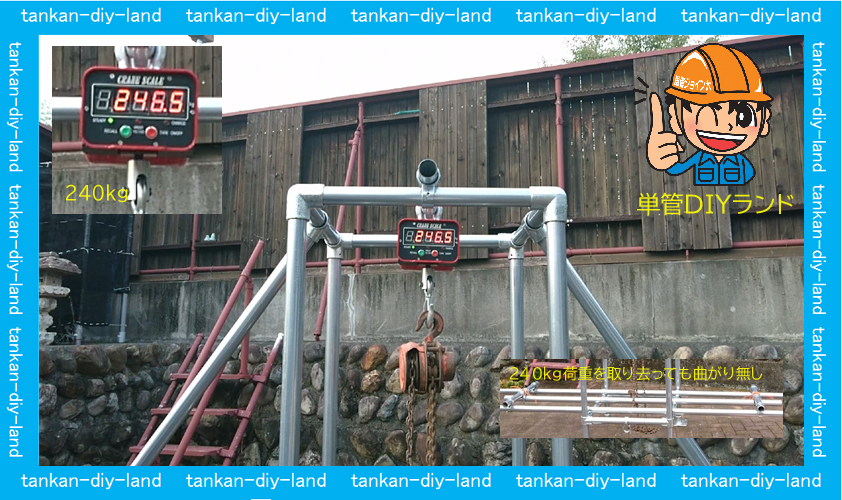

外形48.6×肉厚2.4パイプ長さ2500mmの2000mm両端止めなし中間荷重240kg  荷重を取り去り試料パイプの確認(元に戻っています)

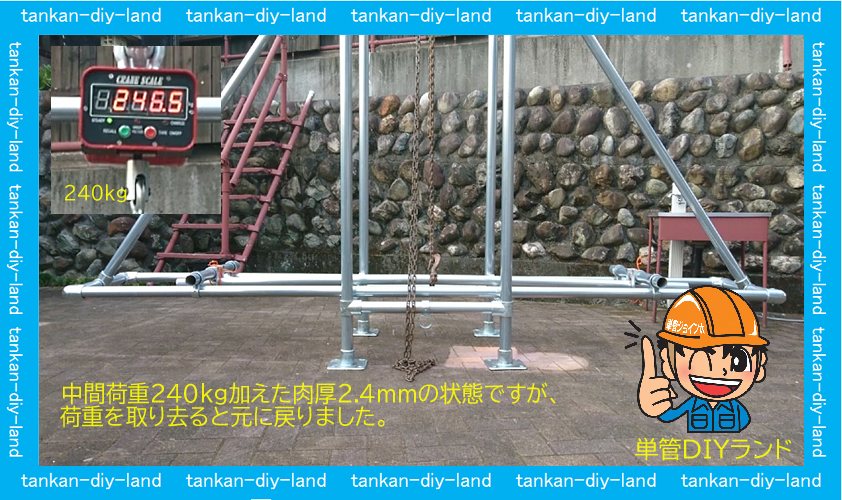

中間240kg荷重中の試料パイプ

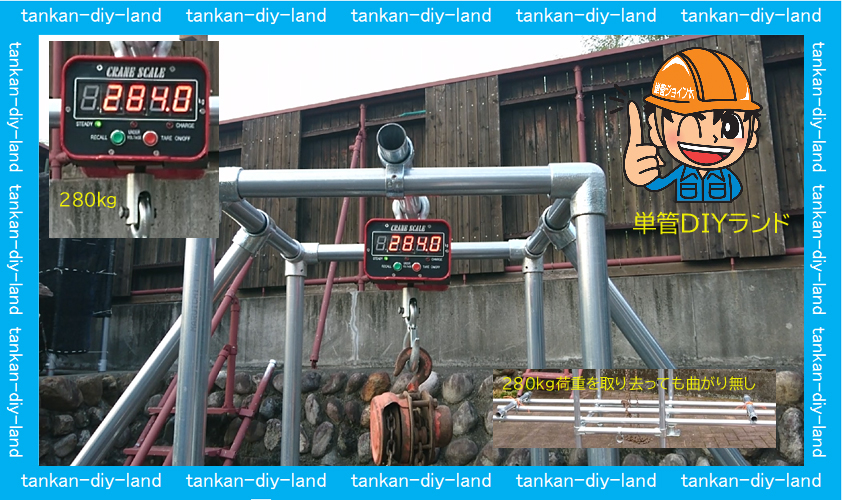

外形48.6×肉厚2.4パイプ長さ2500mmの2000mm両端止めなし中間荷重280kg  荷重を取り去り試料パイプの確認(元に戻っています)

外形48.6×肉厚2.4パイプ長さ2500mmの2000mm両端止めなし中間荷重300kg  荷重を取り去り試料パイプの確認(元に戻っています)

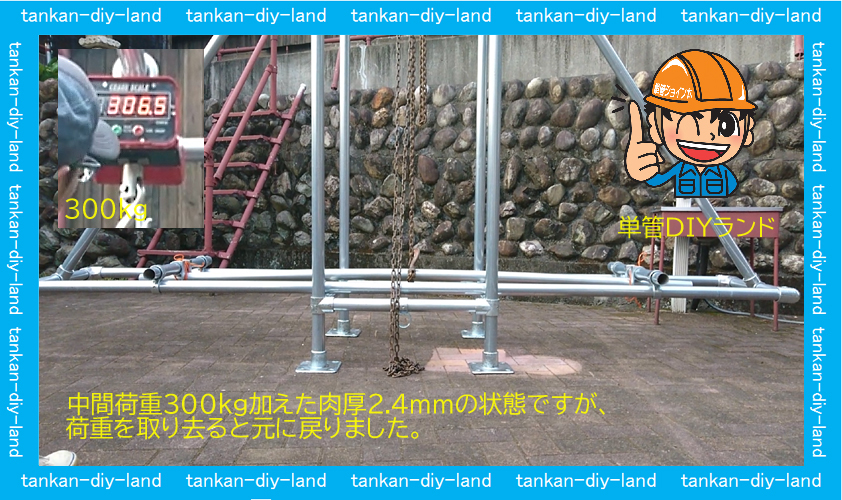

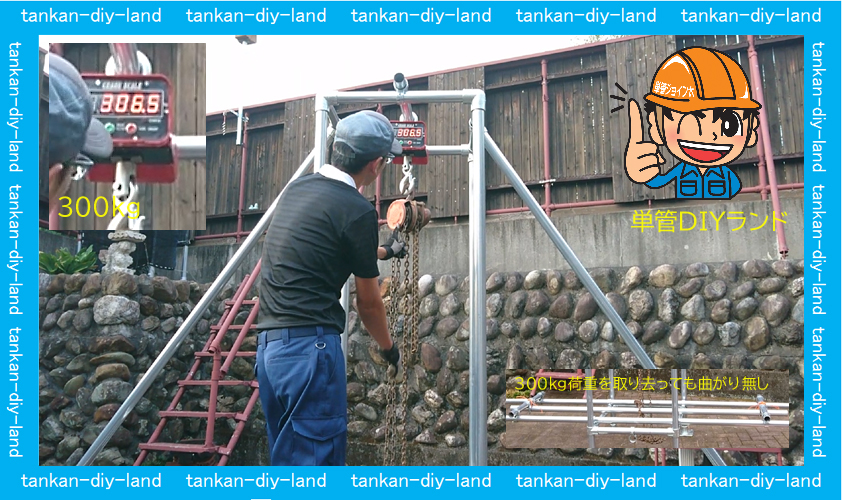

中間300kg荷重中の試料パイプ

永久変形(曲がったまま)

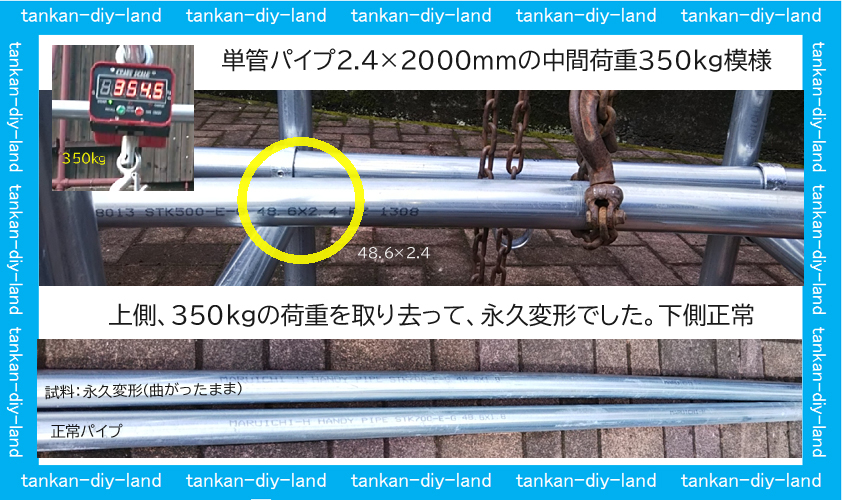

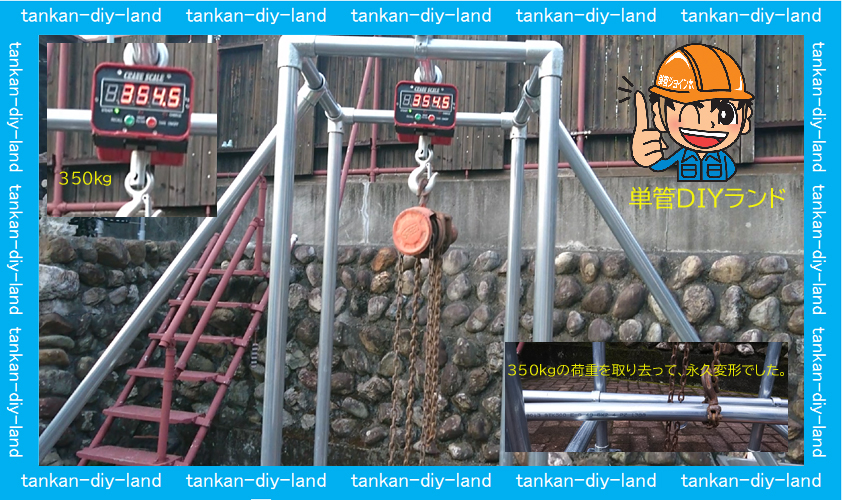

外形48.6×肉厚2.4パイプ長さ2500mmの2000mm両端止めなし中間荷重350kg  荷重を取り去り試料パイプの確認(永久変形

単管パイプ2.4mm×2mも中間荷重試験の結果は350kgで永久変形(曲がり)になりました。

↓↓↓******************↓↓↓*******************↓↓↓

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

LABO(ラボ)金具類でこんな物もできます。

単管パイプと木材の接続金具類

小屋のドア金具市販品購入 ウエスタンラッチの詳細は カインズホーム リンク

単管パイプ切妻小屋の(ドア・トビラ)作りの使用金具

LABO(ラボ)金具類でこんな物もできます。

LABO(ラボ)キャスター工作物、こんな物が出来ます。

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

単管パイプ専用吊バンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)         1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg
