単管パイプと支柱は塗装して再利用の直交クロスクランプ(B-2XB)柵工事 № 14220201105

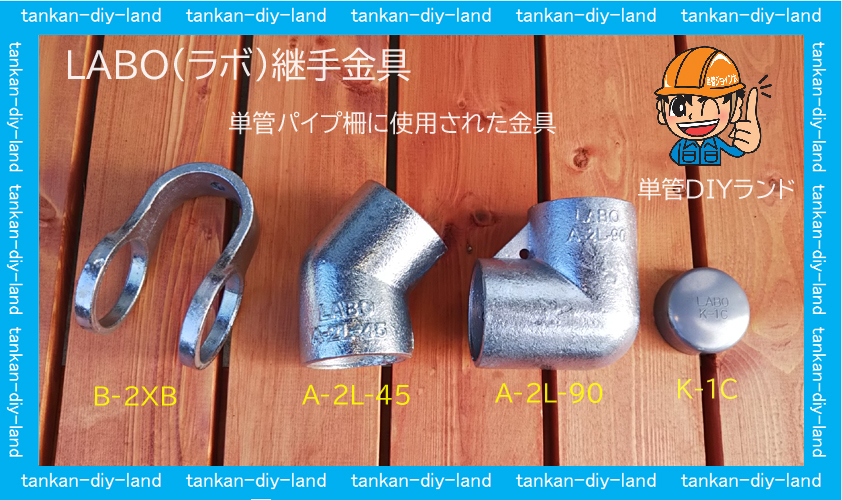

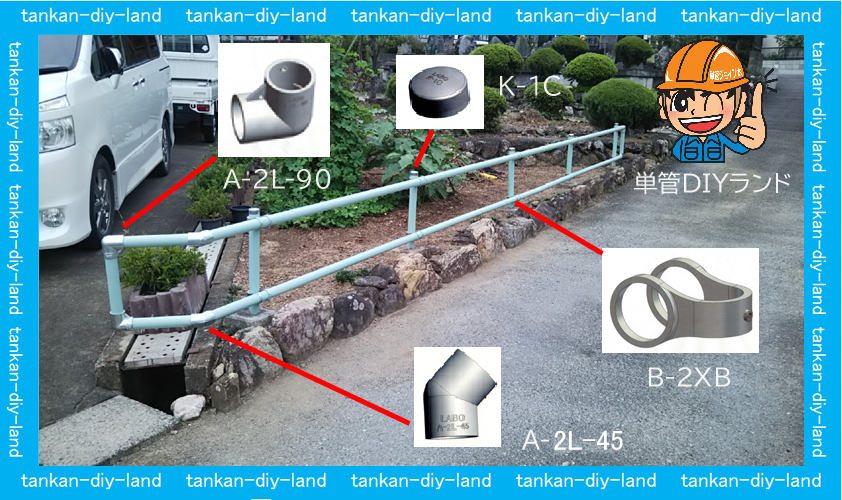

使用したLABO(ラボ)金具類

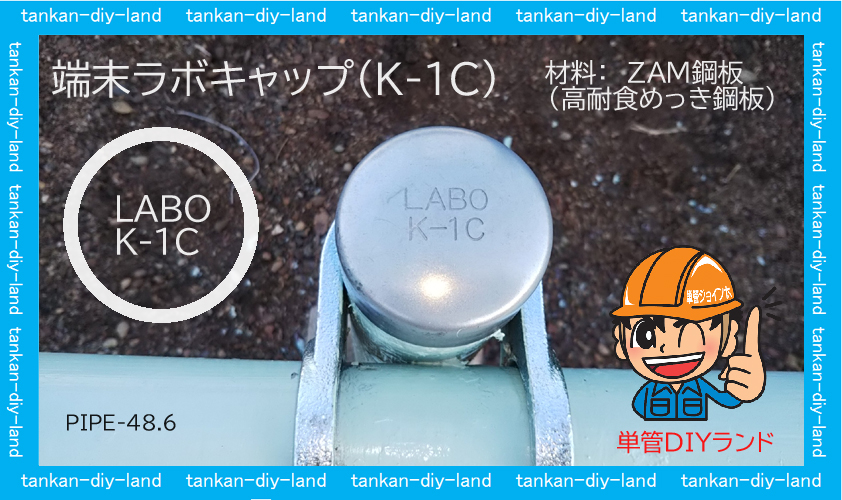

注記:端末キャップ(K-1C)(ZAM鋼板(高耐食めっき鋼板)

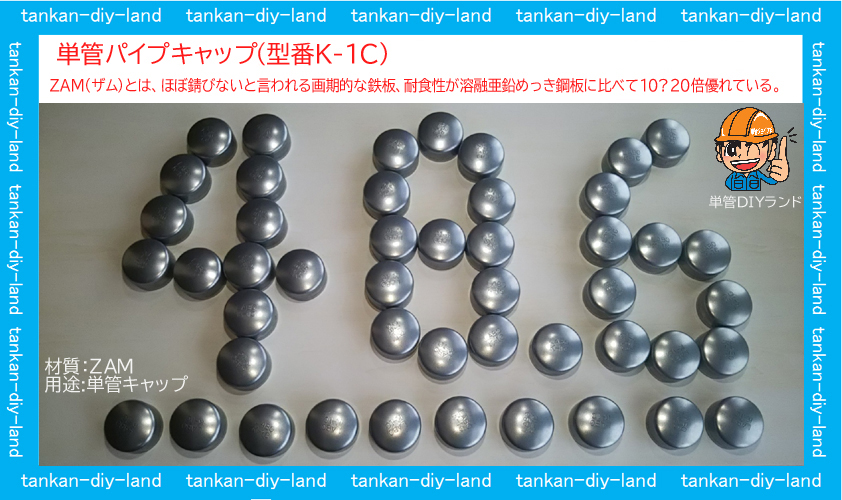

単管パイプザムキャップ発売開始 ZAM材とは:ほぼ錆びないと言われる画期的な鉄板で、耐食性が溶融亜鉛めっき鋼板に比べて10〜20倍優れていて、切断面は、めっき層から溶け出したアルミニウム・マグネシウムを含む微細な亜鉛系保護皮膜が覆うので、優れた耐食性を発揮しています。(型番K-1C)

単管パイプ名人工作の参考作品 Google画像へリンク

単管中間荷重強度 Google画像へリンク

単管多目的ハウス Google画像へリンク ここをクリック

単管パイプ継手金具通販 メーカー直販サイト LABO(ラボ) 金具   株式会社 単管DIY研究所

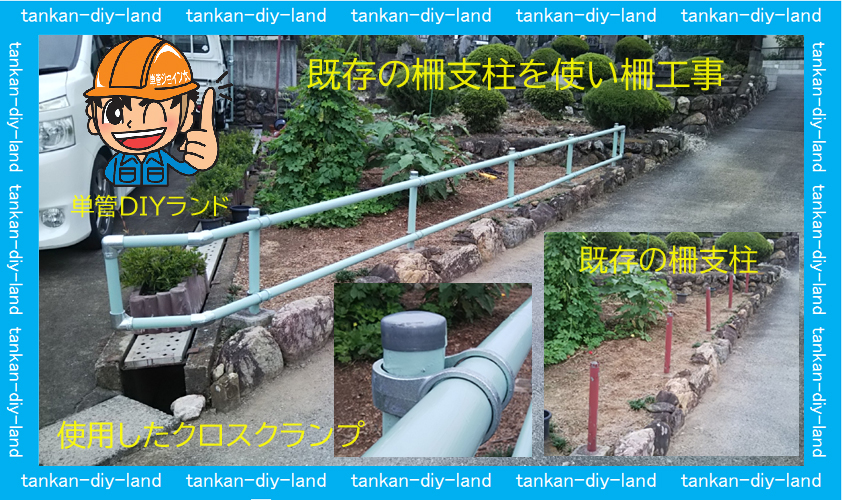

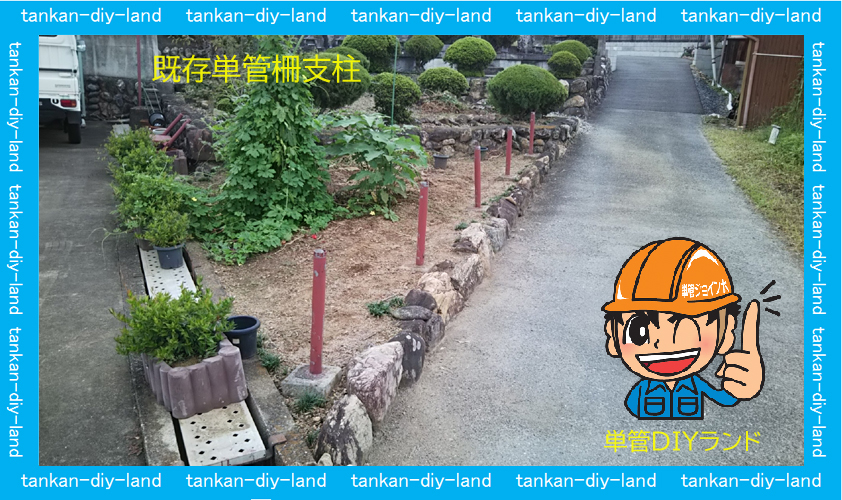

現存の単管パイプ支柱を使用

自由柱(背柱)柵 LABO(ラボ)直交金具類(B-2XB・B-2X)での柵作りのアドバイス.

クロスクランプの強度を調べて見ました。

LABO直交クロスクランプ(B-2XB)は 318kgの荷重でも破損しませんでした。(参考値です)

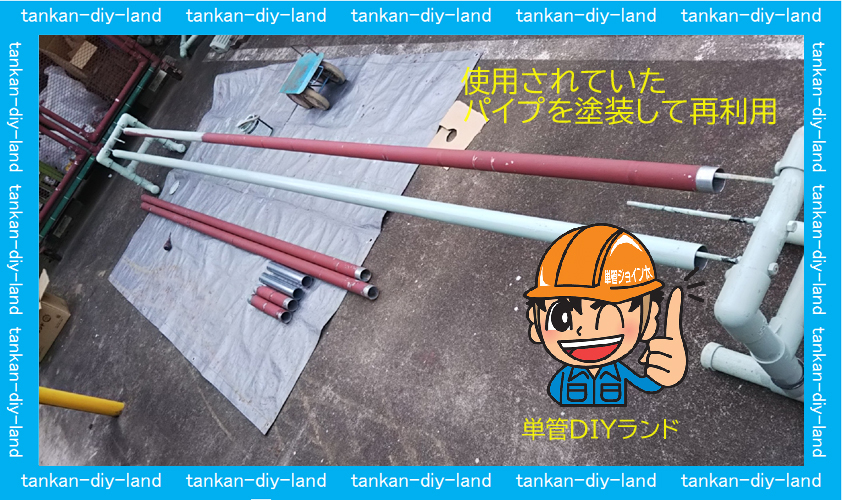

単管パイプ柵に使用されていたパイプの塗装作業

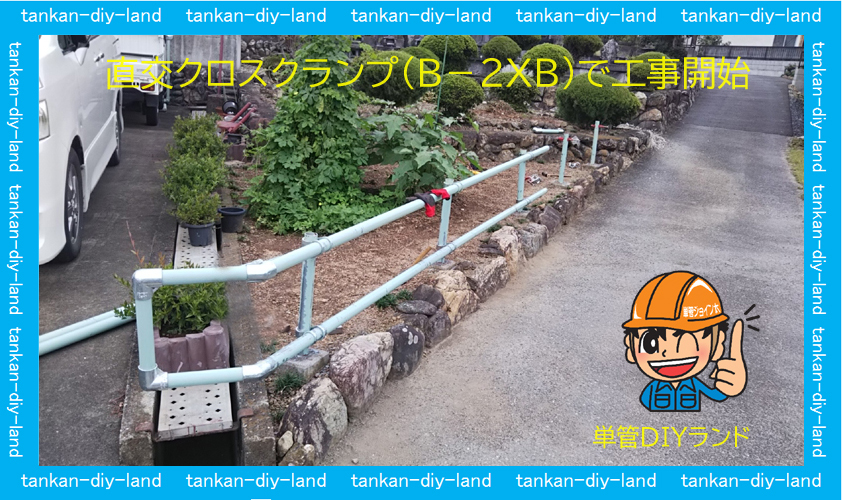

単管パイプ柵の組立開始(塗装をキズつけないように気をつける)

組立完成

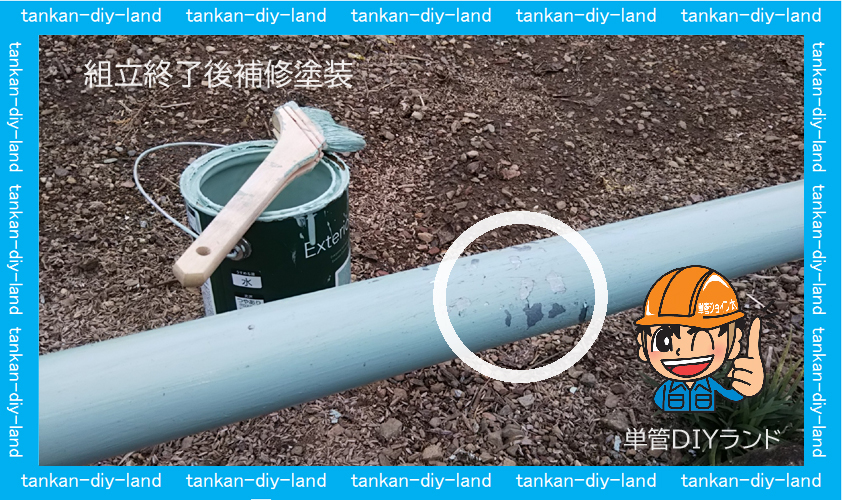

組立作業終了後、塗装の補修作業

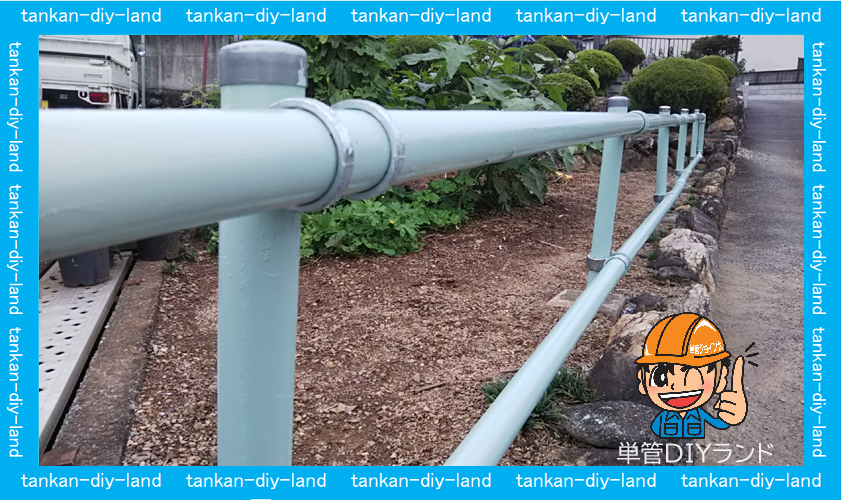

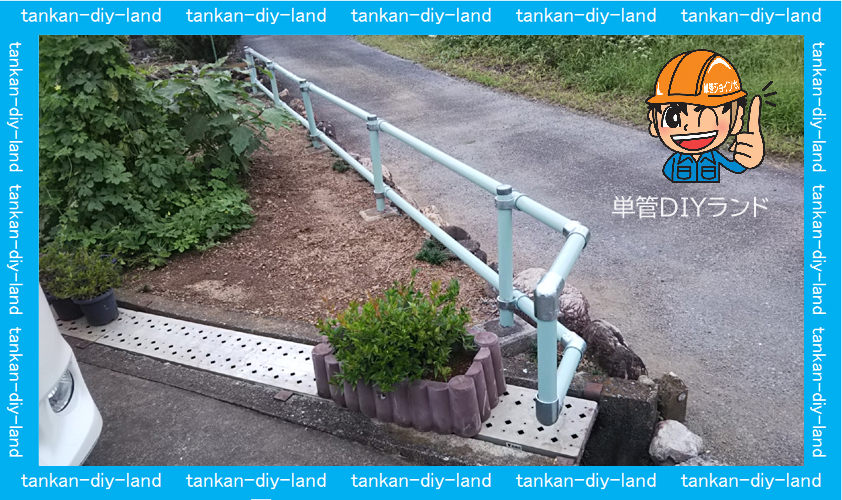

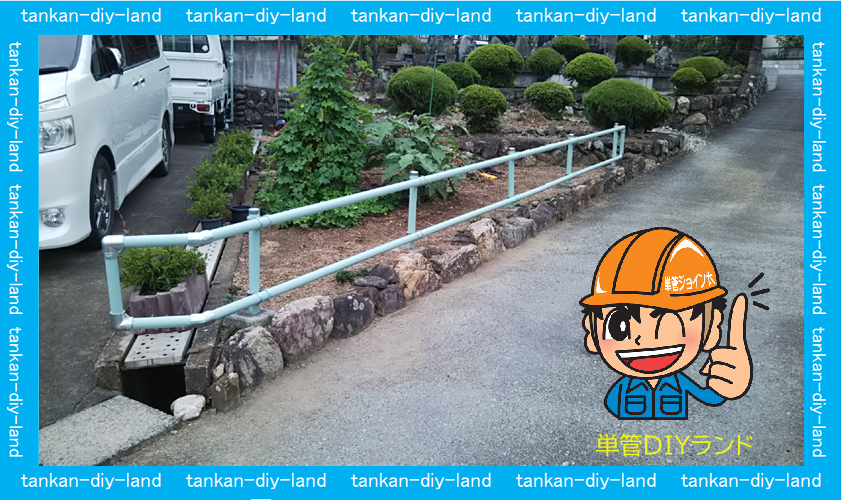

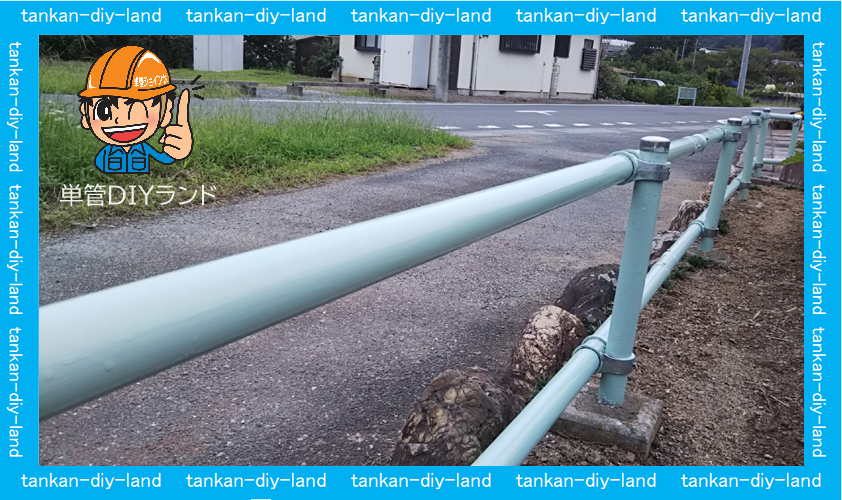

単管パイプ柵再生工事完成 各方向からのシャッター

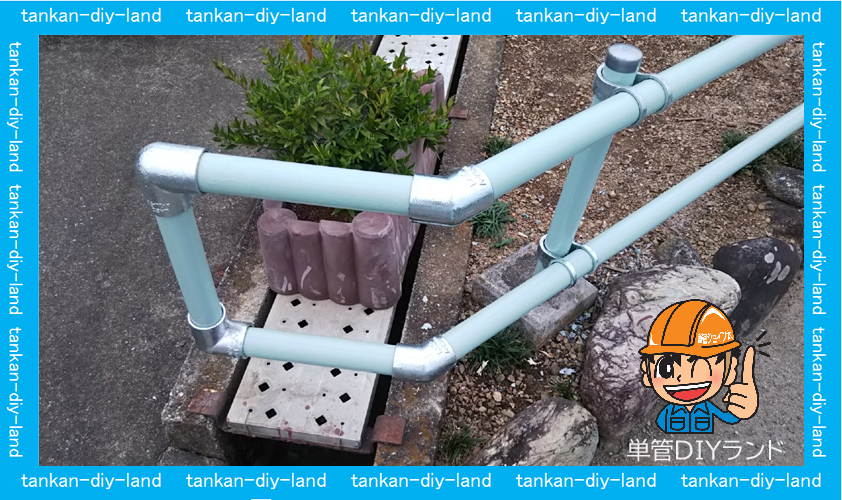

単管パイプ柵再生工事完成 各方向からのシャッター

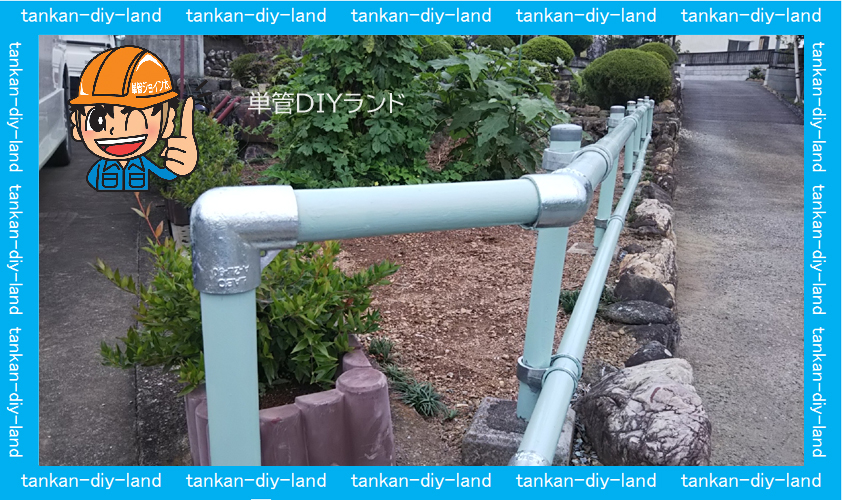

単管パイプ柵再生工事完成 各方向からのシャッター

単管パイプ柵再生工事完成 各方向からのシャッター

単管パイプ柵再生工事完成 各方向からのシャッター

単管パイプ柵再生工事完成 各方向からのシャッター

単管パイプ柵の再生が完成

注意:パイプ接続のビス締めにインパクトドライバー等の電動工具は使用は不可(ネジ破壊の恐れ)

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

LABO(ラボ)金具類でこんな物もできます。

LABO(ラボ)キャスター工作物、こんな物が出来ます。

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

単管パイプ専用吊バンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)         1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
