単管パイプと金具の引抜強化① ドリルねじ(4-15 SUS)対策 検証890kg(参考値)tankan.tv

引抜強化対策として、単管パイプ(裏側)と金具に4mmドリルねじを貫通させた際の検査報告
パイプと金具のせん断荷重は890kgでした。(値は参考値です)

ショッピング~商品のご注文から到着まで・・・お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。

単管パイプ名人工作の参考作品 Google画像へリンク

単管中間荷重強度 Google画像へリンク

№ 145720210720 簡易、パイプと金具の引き抜き荷重・パイプ中間荷重2m測定区具を作って見ました。

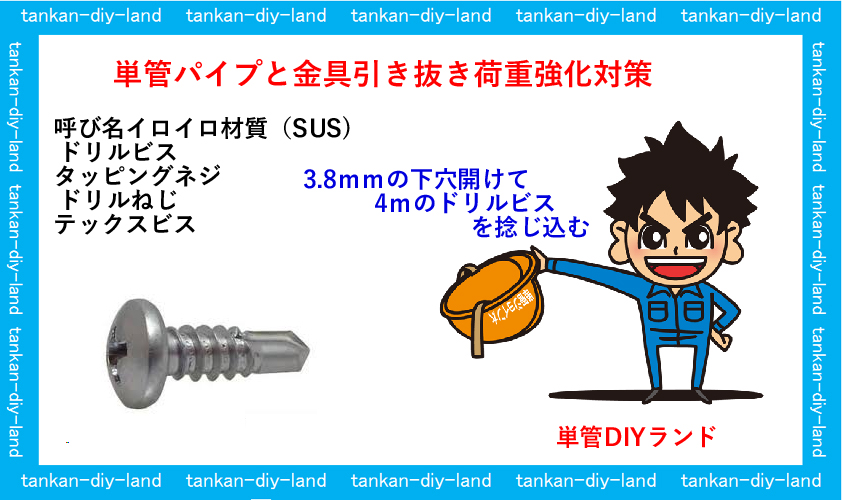

下穴加工 パイプ片側内まで貫通(ドリル3.8mm)

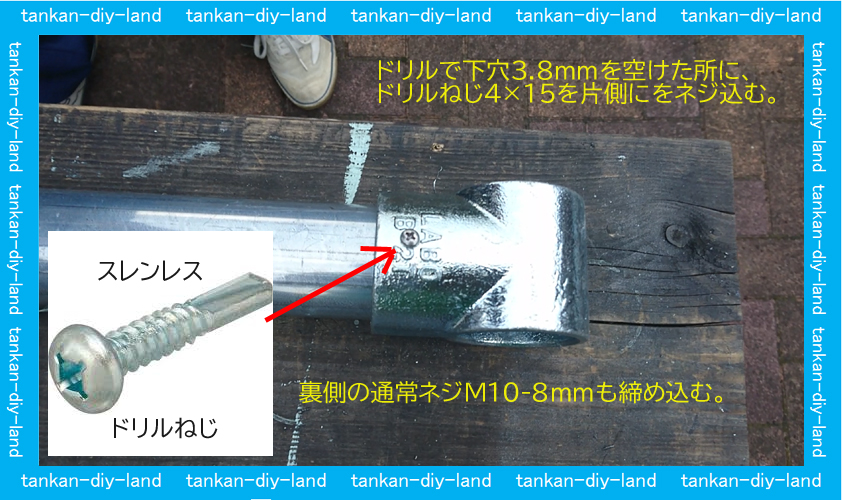

ドリルねじ締め込み(4-15 SUS) と 通常の止めネジ(M10-8 SUS)も締め込む(12Nm)

ドリルビス(SUS)でパイプと金具の引き抜き強化対策で、ビスせん断荷重は890kg以上でした。

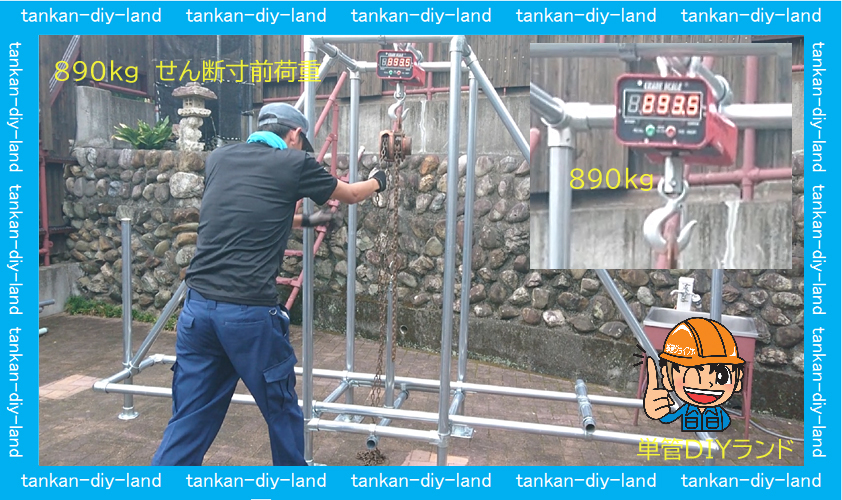

試験開始 890表示せん断寸前荷重

せん断後のパイプ内部  せん断荷重は890kg以上

せん断後の金具内部 せん断荷重は890kg以上でした。参考資料

単管パイプの強度も試験してみた・・・・・・・

実際の強度が知りたくて・・・・単管パイプ2000Lの中間荷重検査模様です。

パイプに荷重を掛けた状態で数値を確認し、荷重を取り去って曲がりを確認 の繰り返し(荷重50kg単位)

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

LABO(ラボ)金具は錆びに強い溶融亜鉛メッキ仕上げです。

LABO(ラボ)金具類でこんな物もできます。

LABO(ラボ)金具は溶融亜鉛メッキ仕上げです・・・ドブメッキとか天ぷらメッキとも呼ぶ・・・

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!!!! 錆びはここから始まります。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)

LABO protection cap K-1C(CR)  とは

保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・当

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

LABO(ラボ)キャスター工作物、こんな物が出来ます。

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ専用吊バンド(J-TB)使用例

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

ウエスタンラッチ(カインズホーム購入) ウエスタンラッチの詳細は カインズホーム リンク

ドリルビスとは、薄い鉄板に穴を空けながらネジを締め込み止めるビスです。

金具取付には、ドリルで下穴3.8mm貫通させてドリルビスM4-16mmでネジを切りながら締め付け固定する。

LABO金具と金具の接続に便利な角根丸頭ボルトをお勧めします。

作業性が良い角根丸頭ボルトセット(M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

単管パイプと木材との接続金具 (バシツとツライチ)

サドル(J-1S)は単管パイプ外形48.6(40A)に木の板などを取り付ける金具です。

単管パイプ目隠し板塀『自由柱(背柱)タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具(コンクリートにアンカーボルトで直止めサドルベース)

注意:単管パイプ小屋建てる際には、確認のお勧め。

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプの多目的小屋

窓を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

パイプと木材の直付け接続金具(J-1S)

単管パイプと木材のDIY工作に便利な、SPF材とは

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、一般では中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

単管パイプ肉厚1.8mmと2.4mm選ぶならどっち!!!

単管パイプのうんちく

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

単管パイプ使うならどっち

購入前にパイプのマーキングで確認

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)

単管パイプの強度とは:中間荷重(質量)で荷重を取り去るとパイプが元に戻れる(復元)できる最大荷重です。参考資料

両端支点のモーメント(M=PL/4)   中間荷重の算出数式 一般炭素鋼鋼管(JIS G 3444) 100mm間隔

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)         1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg

注意:パイプ接続のビス締めにインパクトドライバー等の電動工具は使用は不可(ネジ破壊の恐れ)

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
