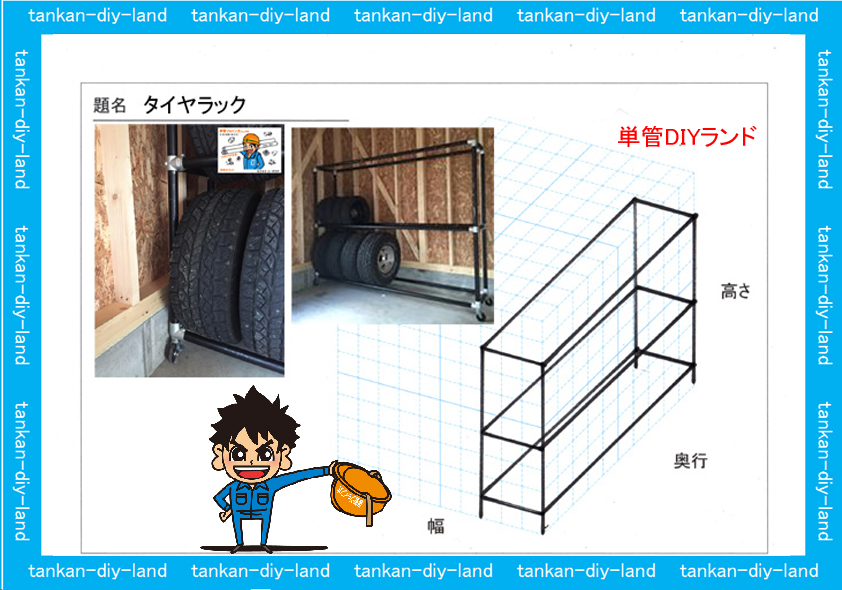

雪の季節到来、車庫の角に単管DIYタイヤオリジナルラックを作ってみました。ご提供有難うございました。tankan.tv № 201120210720
ショッピング～商品のご注文から到着まで・・・お買い物は、下記画像リンクか、当サイト右上ショッピングからも入れます。
タイヤラックに使用できる。LABO(ラボ）金具 A-3Y×4個・A-2L-90×2個・B-3K×2個・K-1C(CR)×4個 合計12個
↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓
ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ ！！！・・単管工作の豆知識
単管パイプ DIY 研究所 発信
注意：チャート図は参考の構造であり、地域的（豪雪、強風、多雨、他）を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

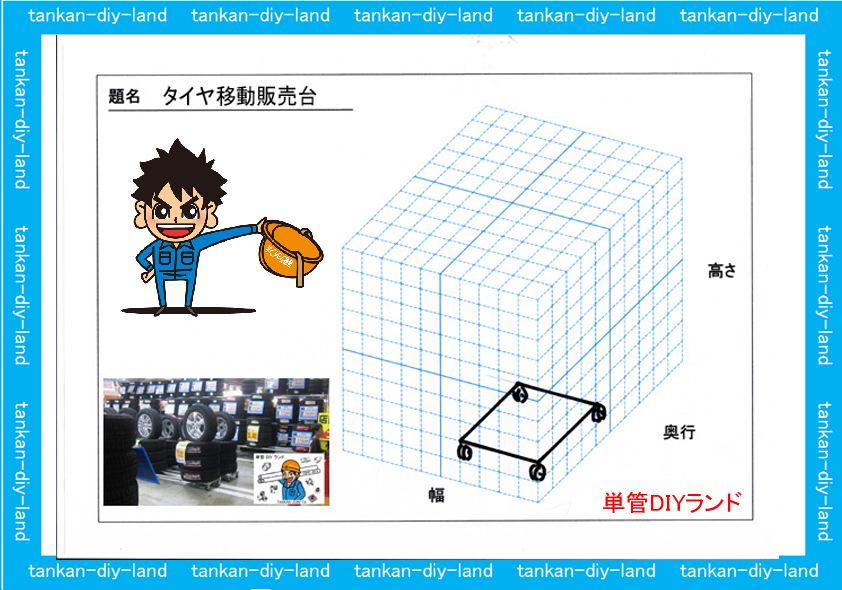

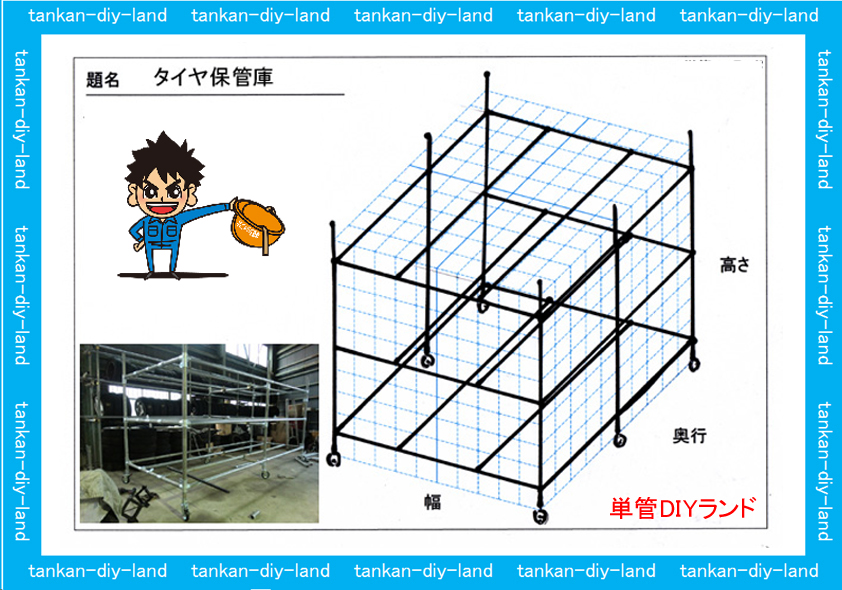

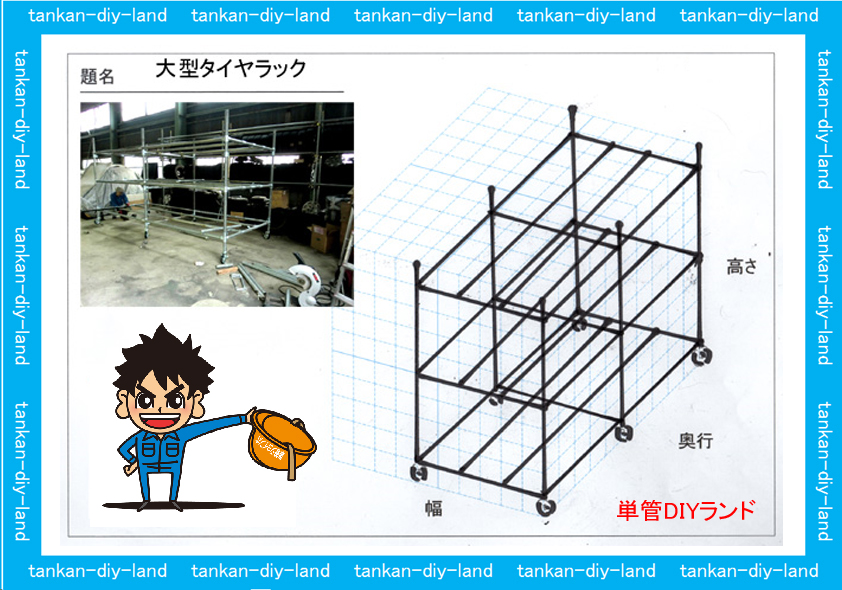

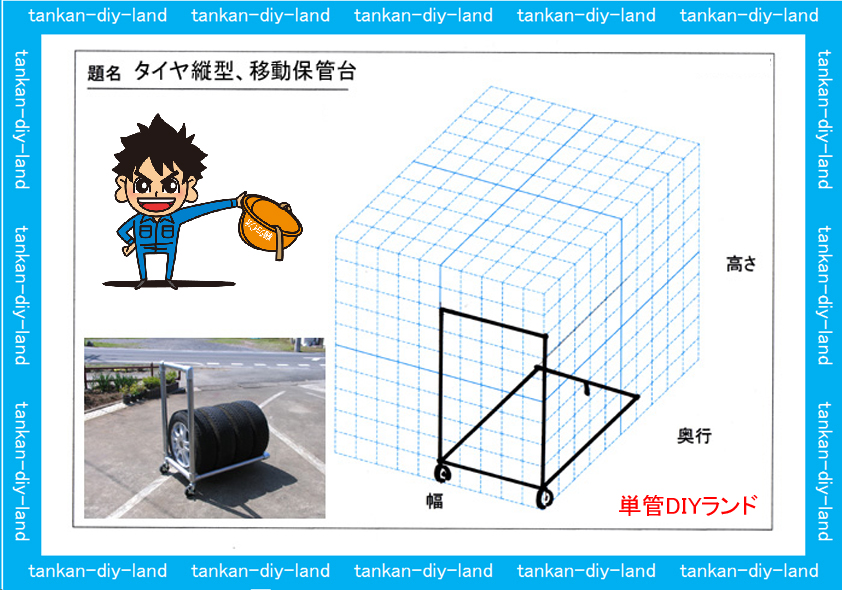

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。
コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙
錆に強いLABO(ラボ）金具の表面処理（めっき）について。
LABO（ラボ）継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。
LABO（ラボ）金具は錆びに強い溶融亜鉛メッキ仕上げです。
LABO(ラボ）金具類でこんな物もできます。
LABO（ラボ）金具は溶融亜鉛メッキ仕上げです・・・ドブメッキとか天ぷらメッキとも呼ぶ・・・
だから金具も溶融亜鉛メッキ（異種金属接触腐食と犠牲防触作用）LABO金具は溶融亜鉛メッキ仕上
犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛メッキ仕上げ）
一度は見たことありますか！！！！ 錆びはここから始まります。
メッキの違い（電気メッキと溶融亜鉛メッキ）で金具から侵食パイプもいずれ錆びが広がる。（参考資料）
メッキの違い（電気メッキと溶融亜鉛メッキ）で金具から侵食パイプもいずれ錆びが広がる。（参考資料）
LABO(ラボ）金具の止めビスとは・・ここが違う
LABO(ラボ）金具は水滴が溜り難い・・・ここが違う （管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い）
LABO protection cap K-1C(CR) とは
保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・当
材質（クロロプレンゴム） 使用環境により異なりますので、劣化したら交換してください。
単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプ の２台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)
ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 LABOキャップ (K-1C)
基礎ブロックとは 建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）
サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒
単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー（トビラ止め）
単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー（トビラ止め）
ウエスタンラッチ（カインズホーム購入） ウエスタンラッチの詳細は カインズホーム リンク
ドリルビスとは、薄い鉄板に穴を空けながらネジを締め込み止めるビスです。
金具取付には、ドリルで下穴3.8ｍｍ貫通させてドリルビスＭ4-16ｍｍでネジを切りながら締め付け固定する。
LABO金具と金具の接続に便利な角根丸頭ボルトをお勧めします。
作業性が良い角根丸頭ボルトセット（M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』
注意：単管パイプ小屋建てる際には、確認のお勧め。
単管パイプ多目的小屋 軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
単管パイプ多目的小屋 テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図
単管パイプの多目的小屋
窓を付ける(アルミサッシ）の取り付け枠工事
単管パイプにSPF材の枠を取り付ける金具（D-1Z)）1ヶ所に4個使用（縦パイプ・横パイプに取付方）
LABO金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1ＬB(コーナー用サドルベース）
パイプに直付けサドル Ｊ-1Ｓ(サドル）
単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル D-1WB(両サドルベース）・D-1SB(片サドルベース）・D-1ＬB(コーナーサドルベース）
パイプに直付けサドル Ｊ-1Ｓ(サドル）
パイプと木材の直付け接続金具（J-1S)
単管パイプと木材のDIY工作に便利な、SPF材とは
注意：弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。 ！！！取り付けビスの締め忘れにも注意必要です！！！
単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。
LABO（ラボ）キャスター工作物、こんな物が出来ます。
単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー（トビラ止め）
単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー（トビラ止め）
単管パイプ専用吊バンド(J-TB)使用例
単管パイプ目隠し板塀『自由柱（背柱）タイプに使用金具類
目隠し板塀の表と裏側や基礎ブロック
基礎コンクリートの安全柵に使用金具（コンクリートにアンカーボルトで直止めサドルベース）
基礎ブロックとは 建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）
サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒
単管パイプと木材との接続金具 （バシツとツライチ）
単管パイプと木材との接続金具
パイプと木材の直付け接続金具（J-1S)
単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、一般では中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）。
＊ たわみとは、元に戻れる曲がり。
＊ 永久変形（曲がり）とは、曲がったまま元に戻らない。
単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』
単管パイプ肉厚1.8ｍｍと2.4ｍｍ選ぶならどっち！！！
単管パイプのうんちく
現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーは3社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。
単管パイプの強度とは：中間荷重（質量）で荷重を取り去るとパイプが元に戻れる（復元）できる最大荷重です。参考資料
両端支点のモーメント（M=PL/4) 中間荷重の算出数式 一般炭素鋼鋼管（JIS G 3444) 100mm間隔
計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量 PIPE-48.6×2.4 (JIS G 3444)
単管パイプ使うならどっち
購入前にパイプのマーキングで確認
締め付け強度（トルク）と引き抜き強度への変化
単管パイプとLABO『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
