単管パイプ継手DIY工作の保育園バス停造り

単管パイプDIY工作 真似したくなる工作展示会①~⑥へリンク

LABO金具を使って出来る、あんなものやこんなもの!! ちょっと覗いてみてください↓↓

単管多目的ハウス Google画像へリンク ここをクリック

真似したくなる単管金具 Google画像へリンク ここをクリック

単管工作名人ブログ Google画像へリンク ここをクリック

単管パイプlabo(ラボ)工作画像 ここをクリック

単管パイプdiy工作 Google画像へリンク ここをクリック

基礎は業者に依頼 パイプ工作はDIYでバス停造り № 28720210725

2018/1/28 雪の朝

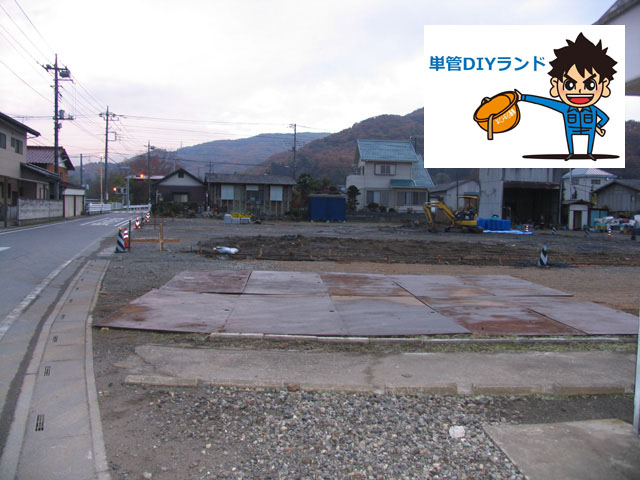

バス停予定地

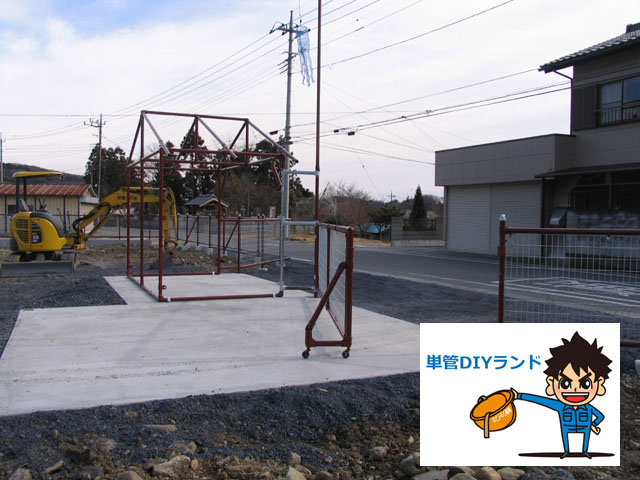

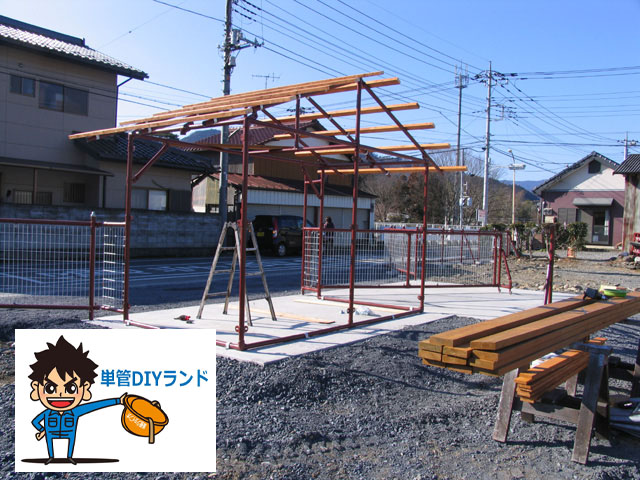

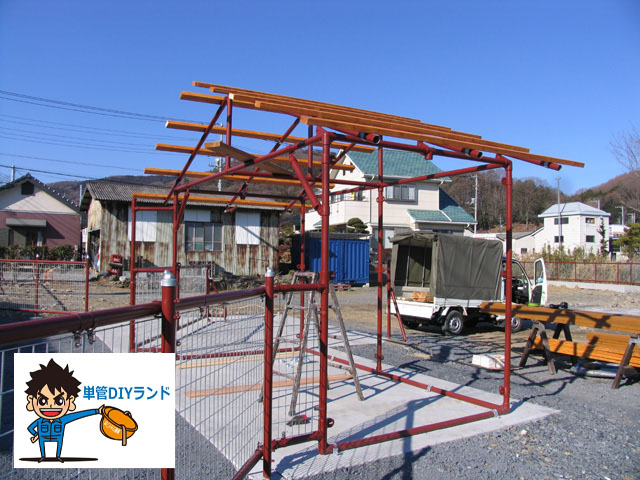

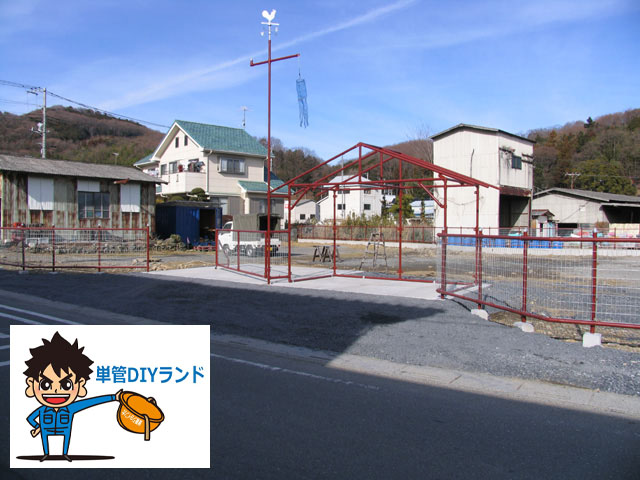

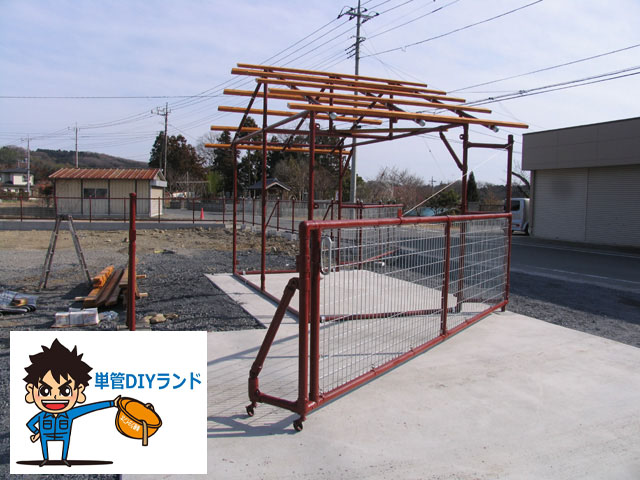

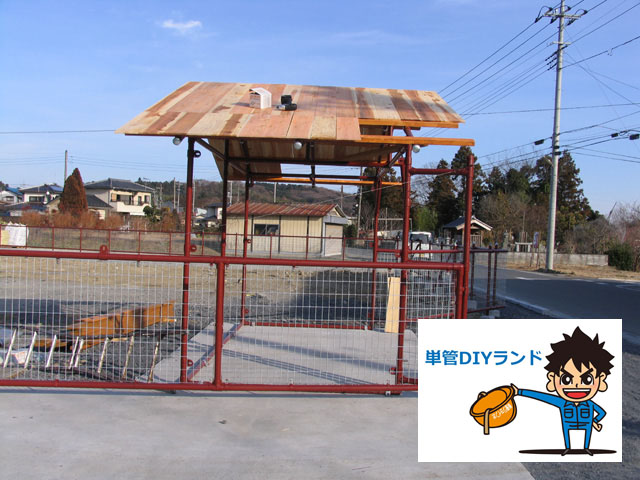

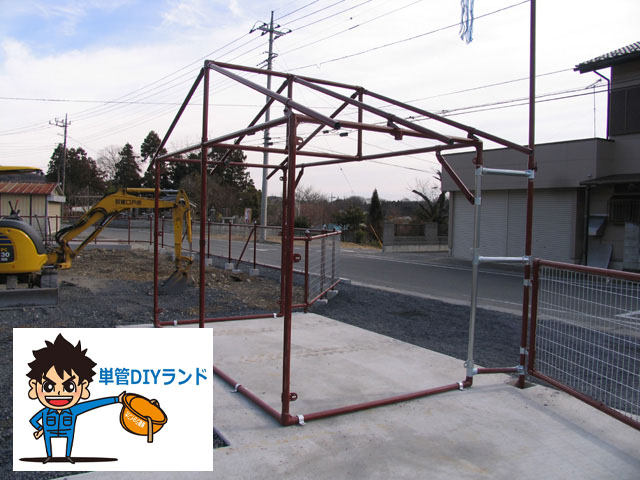

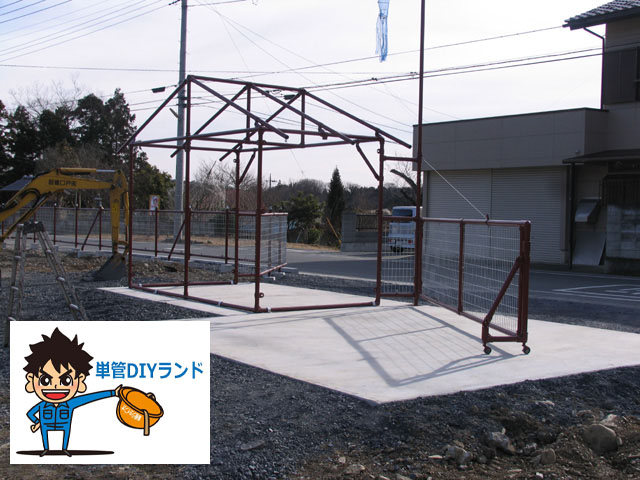

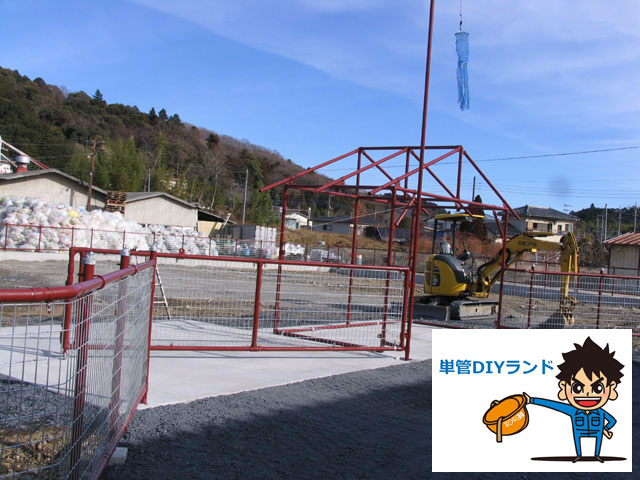

建築始まり

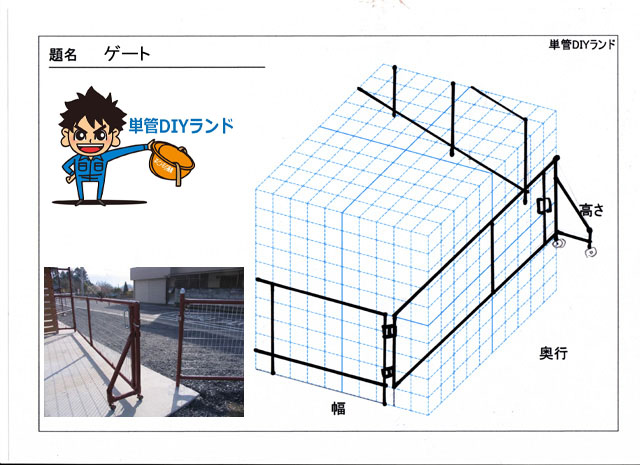

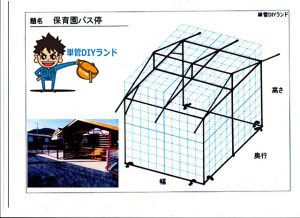

単管パイプ組立チャート図PDF

チャート図をダウンロード自作工作を楽しんで下さいPDF

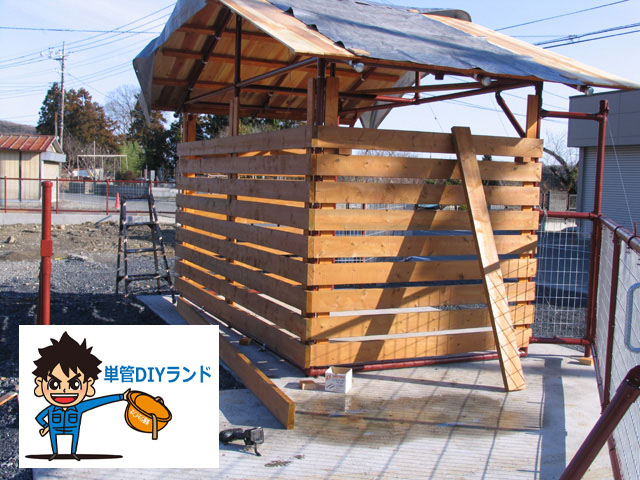

SPF材2×6×12f(38×140×3658)必要な長さの切断して紙ヤスリ仕上げて防腐、防虫剤の塗装

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

カナダの中西部産の主にマツ科 (常緑針葉樹) のSpruce(スプルース: えぞ松)、Pine(パイン: 松)、Fir(ファー: もみ)という3種が混在した木材です。 ツーバイーフォー工法の住宅として多くが使用されていますが、カントリー家具やウッドデッキとしてもよく使われています。

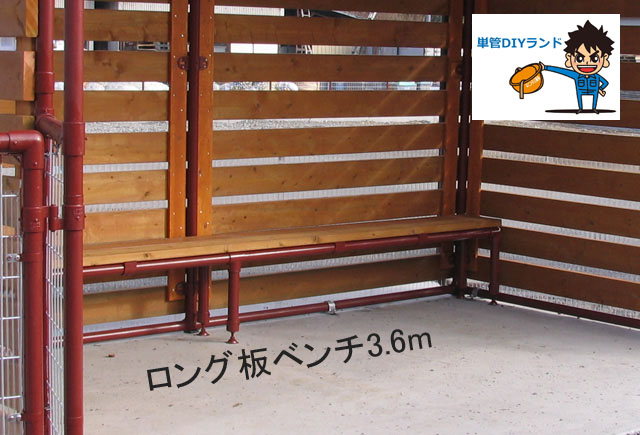

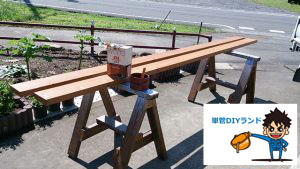

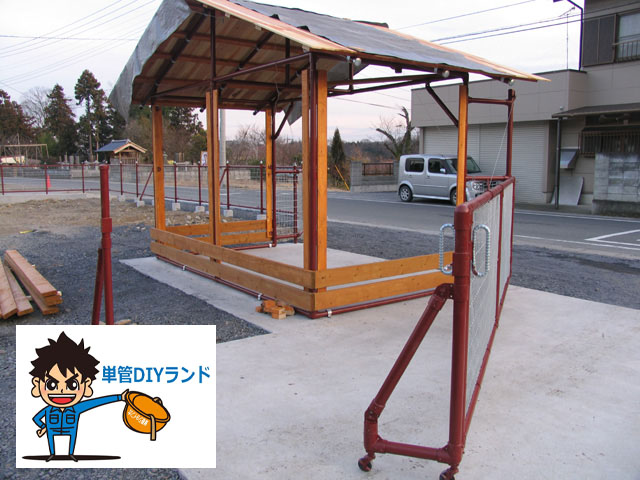

ロング板ベンチ3.6m設置

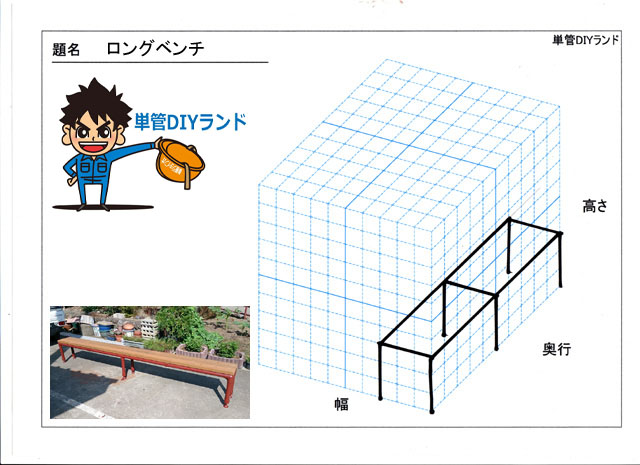

単管パイプ組立チャート図PDF

ロングベンチ製作記録HPへリンク

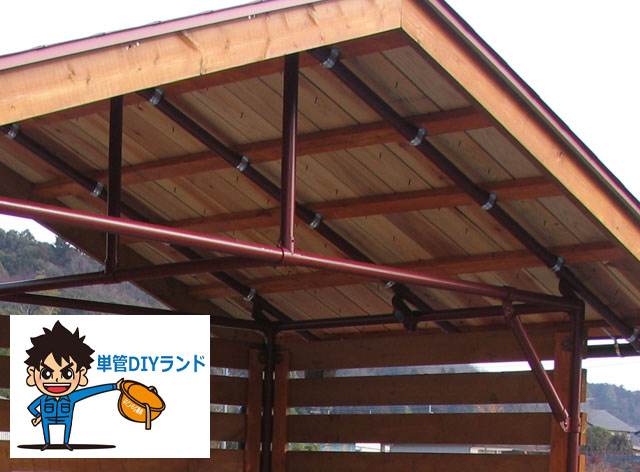

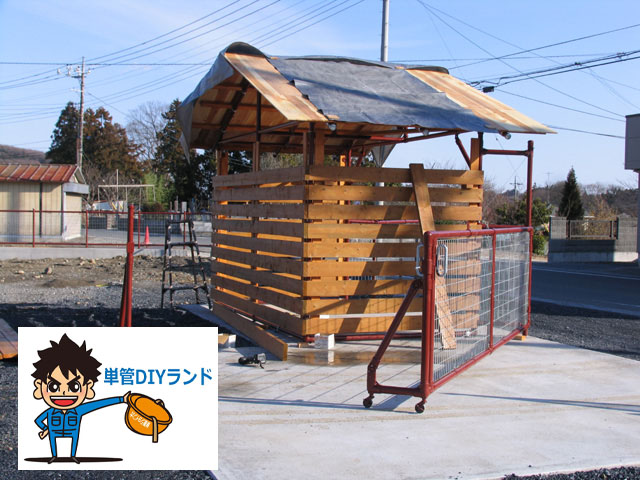

屋根は板金屋さんにお願いしました。

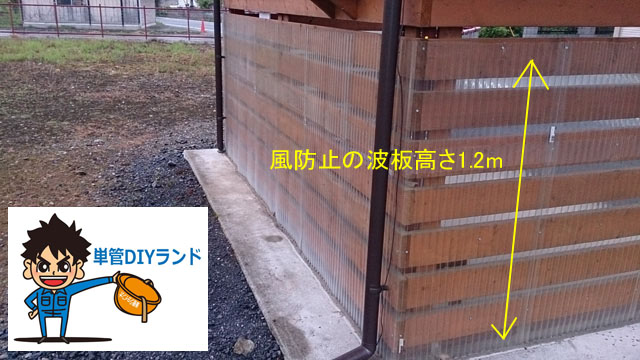

冬の足元の風侵入防止波板を設置

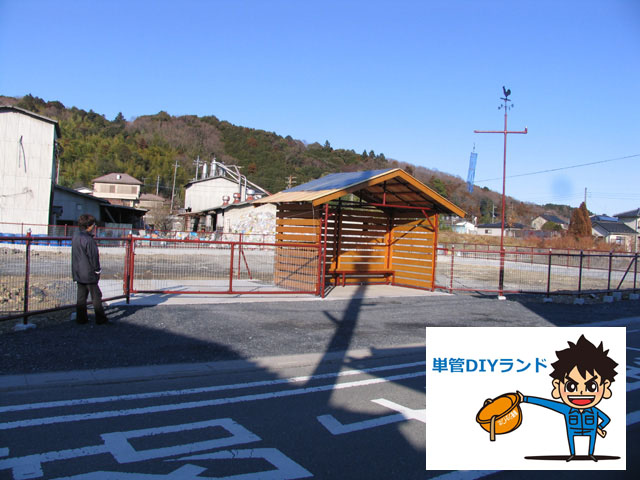

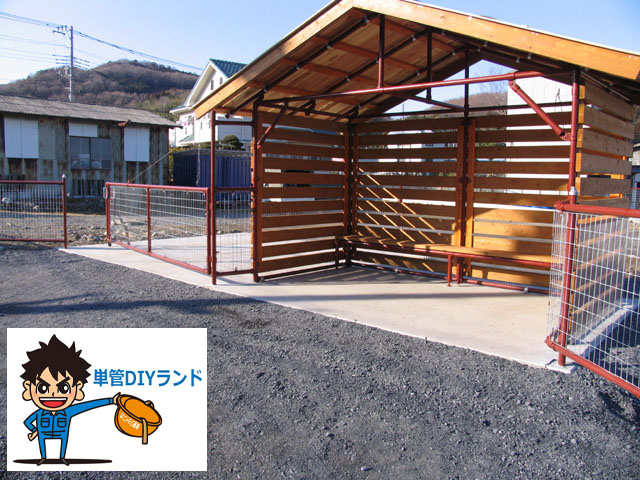

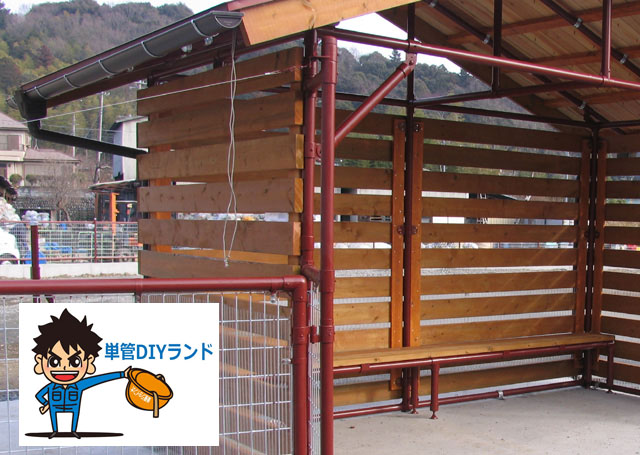

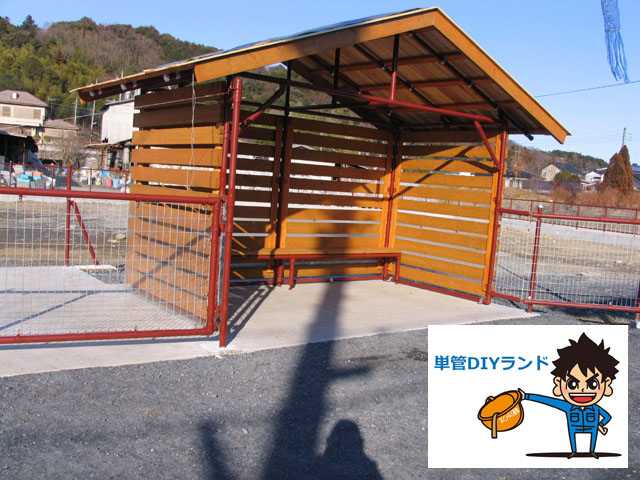

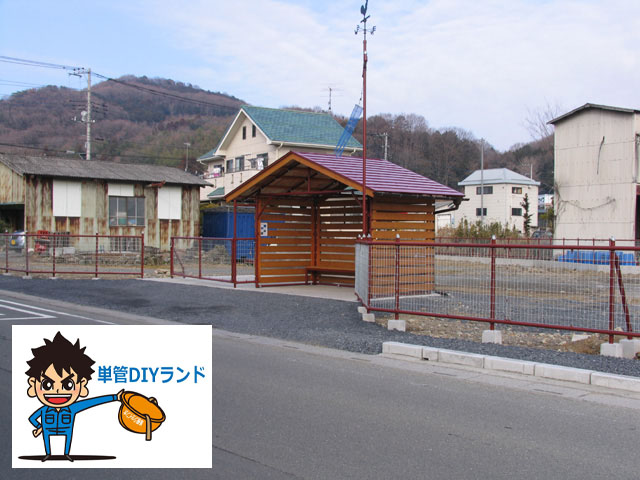

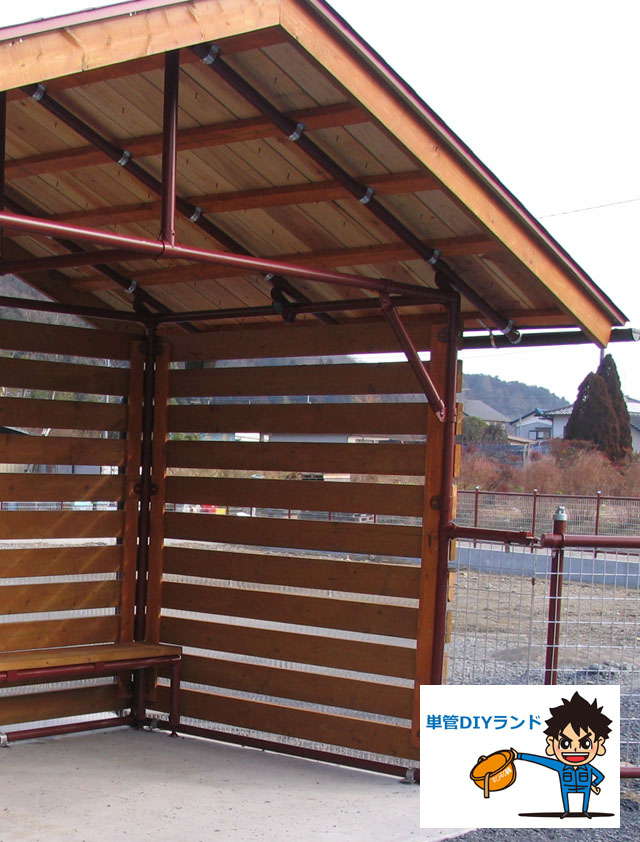

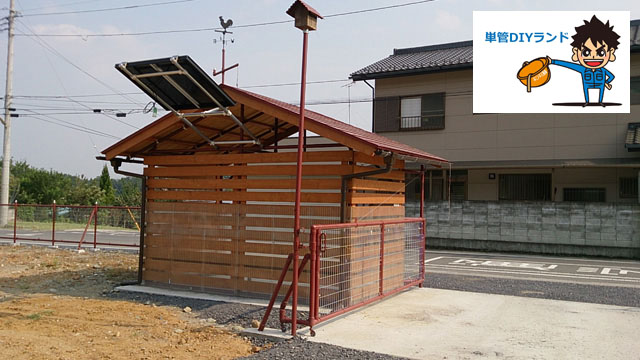

送迎停完成

夜間の外灯用電源確保で、ソーラーパネル設置

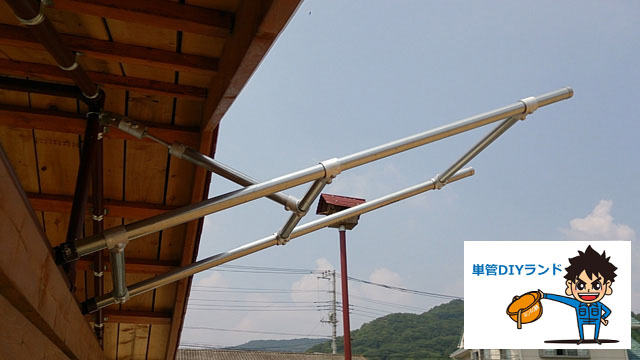

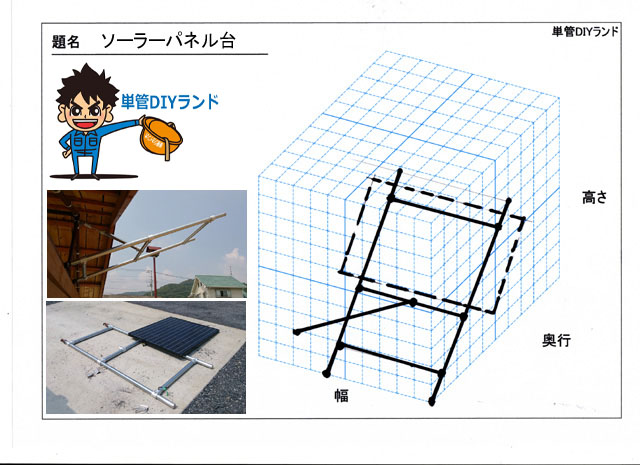

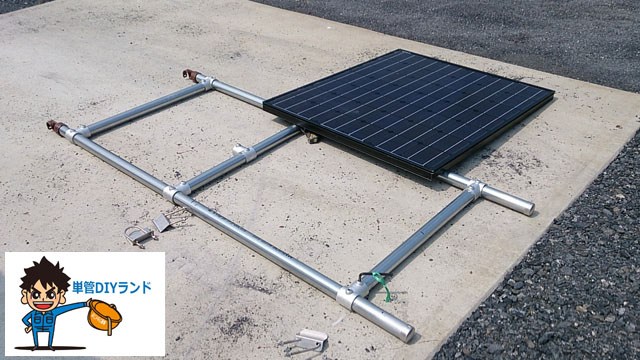

太陽光パネル架台取付け

単管パイプ切断のイメージチャート紙PDF

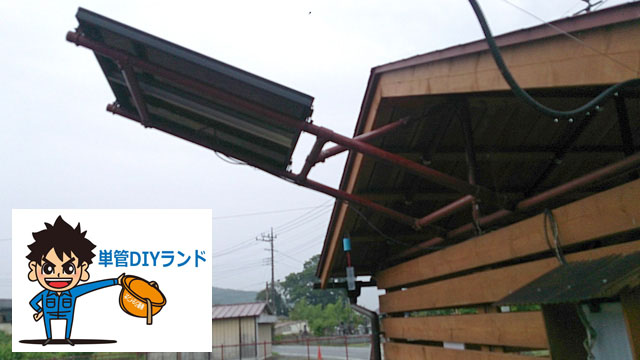

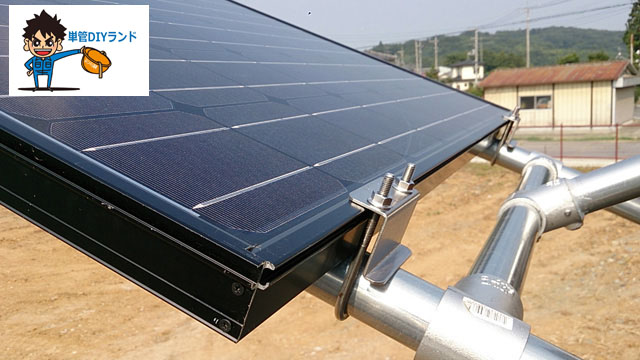

太陽光パネル取付け

夜間の外灯用電気確保のソーラーパネル設置

バス停裏面

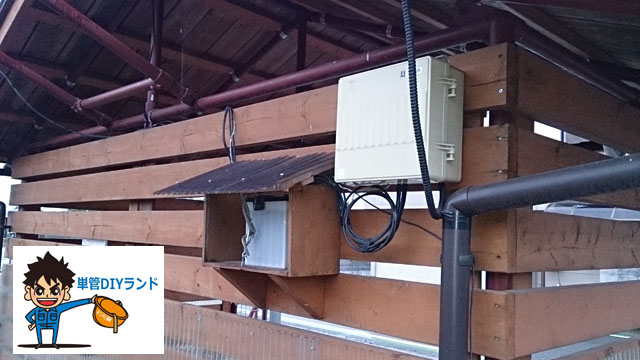

パネル用コントローラーとバッテリーの設置

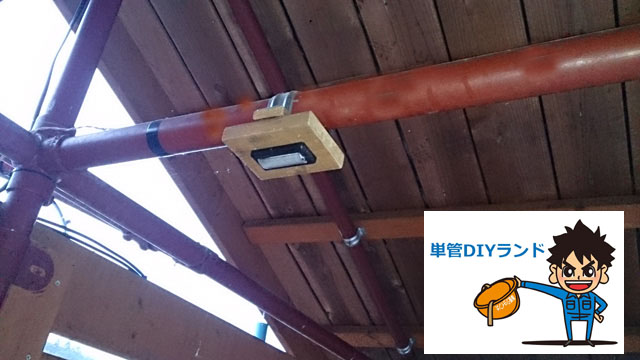

バス停内の直流LED証明

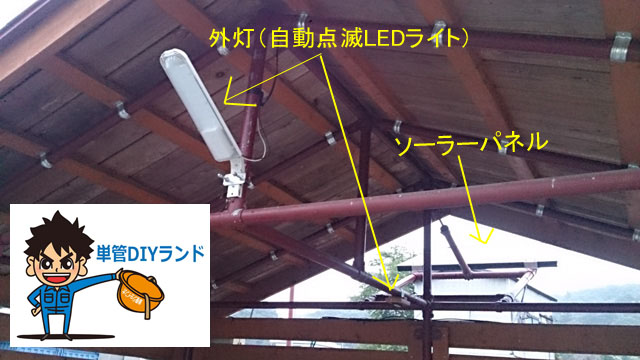

直流12V9WのLED外灯

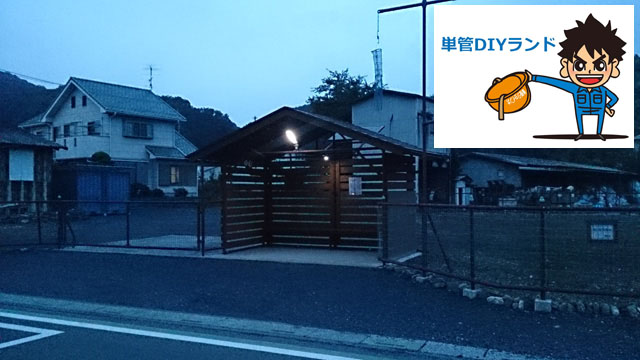

初めて夕方に自動点灯しました。

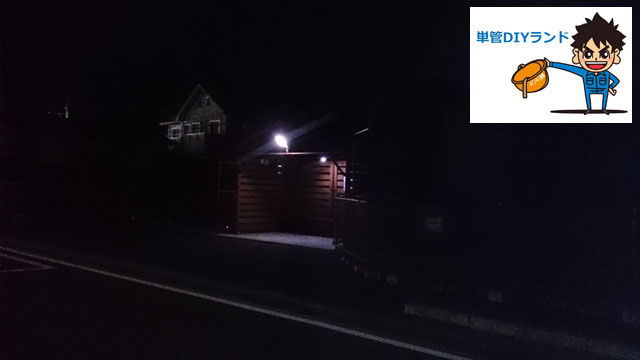

照明確保、自動点滅機能異常なし(午後10時撮影)

送迎場所前にバス駐車スペース4×15m

高速 ↓ カッターが無くても、手動回転 ↓ パイプカッターで , 単管パイプは切断出来ます。



LABO金具と単管DIY工作類

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

注意:単管パイプ小屋を建てる際には、確認のお勧め。

単管パイプの多目的小屋

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

場所に合わせた自転車置き場

窓を付ける

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

LABO金具は木材との相性を考えた金具です。

パイプが金具の肉厚分5mm浮くサドル D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと(木材・コンクリート支柱)等の接続金具類

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)

単管パイプと木材のDIY工作に便利な、SPF材とは(ツーバイーフォー木材)

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)

LABO金具は溶融亜鉛メッキ仕上です。

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

単管パイプ DIY 研究所 発信

注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

チャート紙PDFをダウンロードして工作を楽々設計(金具・継手・ジョイント類とパイプの使用数量の概算を出してみよう)

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

錆に強いLABO(ラボ)金具の表面処理(めっき)について。

LABO(ラボ)継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。

LABO(ラボ)金具の止めビスとは・・ここが違う

設置場所に合った基礎金具や基礎ブロックを選択してください。

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)

単管パイプ端末専用(ゴム・安全・保護)キャップ)とは

ほぼ錆びないと言われているザムキャップ(K-1C)

LABO(ラボ)金具類でこんな物もできます。

LABO(ラボ)キャスター工作物、こんな物が出来ます。

単管パイプ専用吊バンド(J-TB)使用例

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)         1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
