単管パイプ(小屋、倉庫、自転車小屋) 金具・継手・ジョイント・LABO(ラボ)メーカークランプ直販サイト

Google画像に飛んで,画像を見ながら、作りたい画像をクリックして、イメージ図と継手金具の選択が楽です。

単管工作金具の予算、多くの工作物の使用金具が解る Google画像へリンク

単管パイプの強度とは・・・たわみ(曲がり)が元に戻れる荷重(Google画像にリンク)

単管多目的ハウス Google画像へリンク ここをクリック

LABO金具を使って出来る、あんなものやこんなもの!! ちょっと覗いてみてください↓↓

単管パイプ小屋切妻タイプの多目的 LABO(ラボ)金具

自分でアレンジ 多目的ハウス

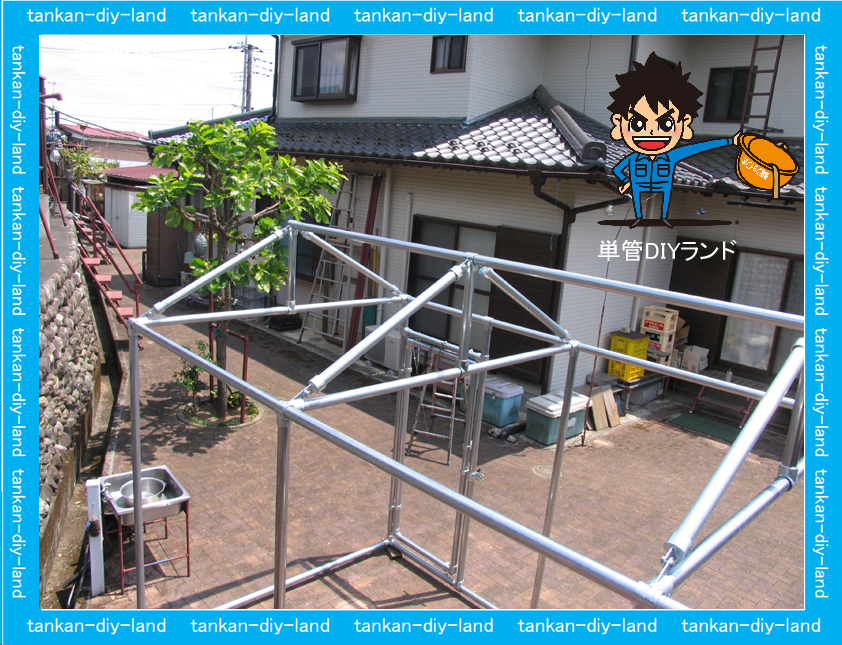

多目的単管パイプハウス  拡大したり、金具の裏側や、屋根の裏なども見られる 3D-PDF

多目的単管パイプハウス

庭に屋根付きデッキ  手摺スロープ付き

単管パイプ小屋にアルミサッシの取り付け枠金具(D-1Z)四角で(SPF材)木ネジで固定

単管パイプと木材の接続金具類

単管パイプ小屋のドア

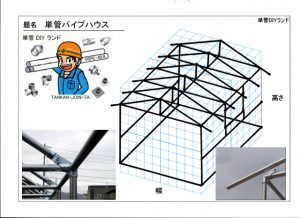

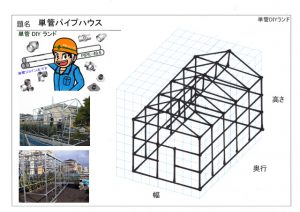

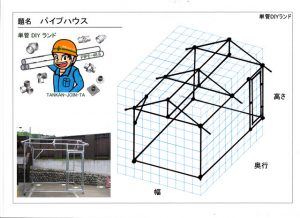

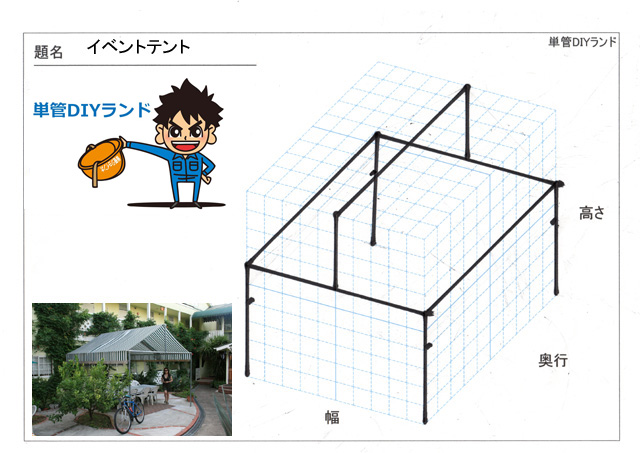

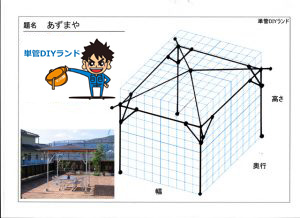

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。 (アイソメ図用紙  A4- PDF)

単管パイプ工作の柱の基礎と横端末や枠の取り付けの選択

単管パイプ小屋の、縦パイプでも横パイプで簡単窓付け簡単 LABO(ラボ)金具(D-1Z)1ヶ所4個で窓1枚分

単管パイプにSPF材の枠を取り付ける金具(D-1Z))1ヶ所に4個使用(縦パイプ・横パイプに取付方)

金具の肉厚浮かして木材、コンクリートに止める、サドルベース(D-1SB・D-1WB・D-1LB)

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)パイプに直付けサドル J-1S(サドル)

金具の表示価格税抜きです↓+現在の消費税プラスです。(2019年01月10日時点の価格

単管パイプ小屋の屋根、波板張り

単管DIYランド パイプハウス

単管農業用ハウスのイメージチャト図PDFダウンロード

その他 「 小屋 」 の記事もご覧ください。

単管パイプザムキャップ発売開始 ZAM材とは:ほぼ錆びないと言われる画期的な鉄板で、耐食性が溶融亜鉛めっき鋼板に比べて10〜20倍優れていて、切断面は、めっき層から溶け出したアルミニウム・マグネシウムを含む微細な亜鉛系保護皮膜が覆うので、優れた耐食性を発揮しています。(型番K-1C)価格は2019/5/23現在です。

庭にウッドデッキを作る。

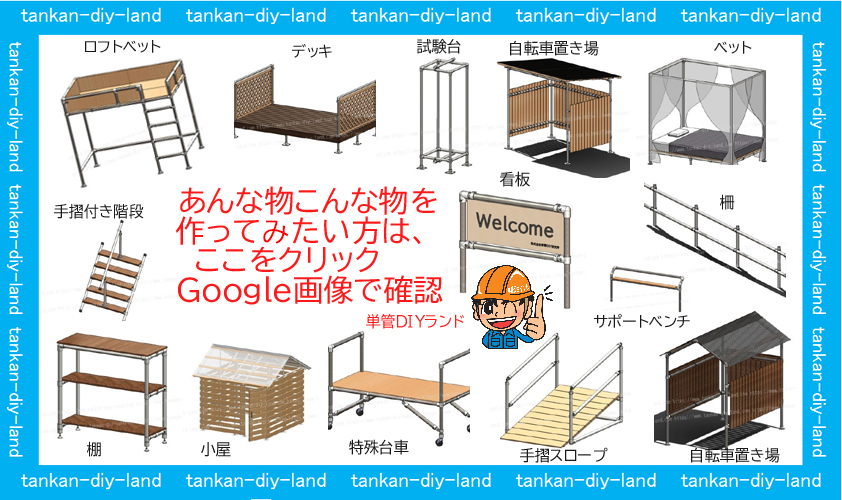

単管工作名人の あんな物こんな物を作って見たい方はここをクリックGoogle画像で確認

単管パイプ継手DIY工作 新キャラクターの紹介(単管ジョイン太くんです)

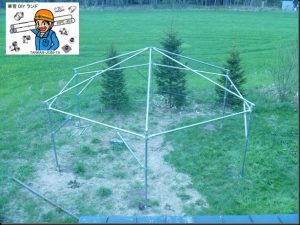

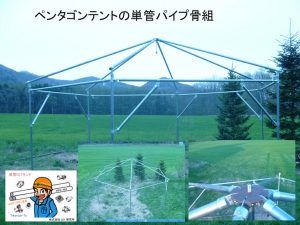

ペンタゴンテント骨組

温室

直交金具(クロスクランプ)型番B-2XB  仕様

材質:ダクタイル 表面処理:溶融亜鉛メッキ仕上げ 止めビス:M10ホーローセットビス(SUS)  止め工具:対辺5mm六角レンチ ※一部例外あり

直交クロスクランプ(B-2XB) 単管パイプ背柱タイプ

直交金具(B-2X) 単管パイプ背柱タイプ

直交金具(B-2X) 単管パイプ背柱タイプ

自称、単管パイプDIY工作のアドバイザー 単管ジョイン太君です宜しく!!

単管パイプ小屋のドア作り

家の非常階段 (単管パイプ螺旋階段)

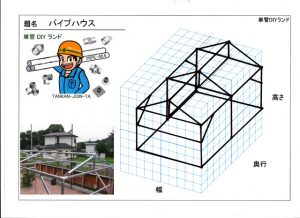

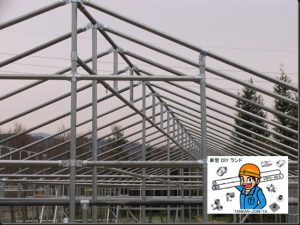

パイプハウス

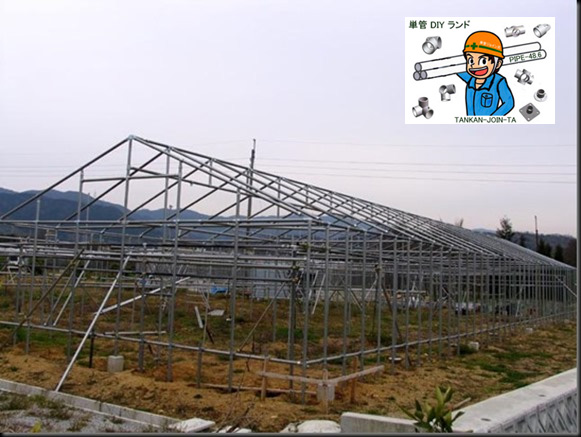

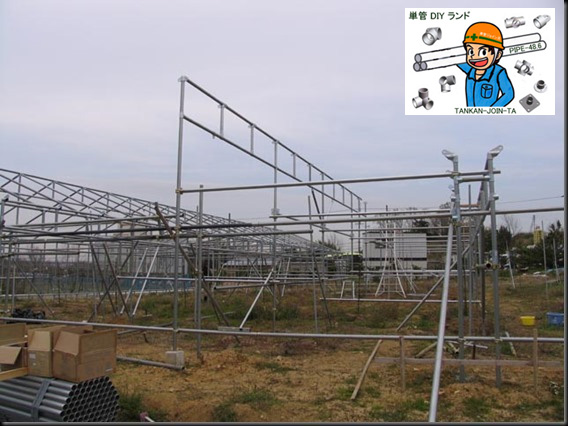

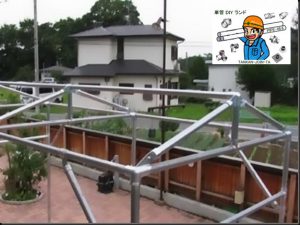

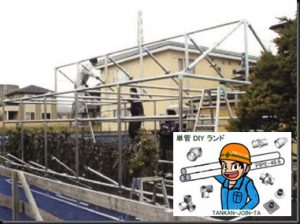

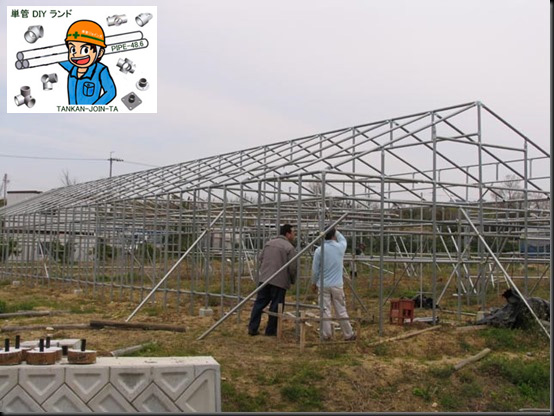

パイプハウス建設中

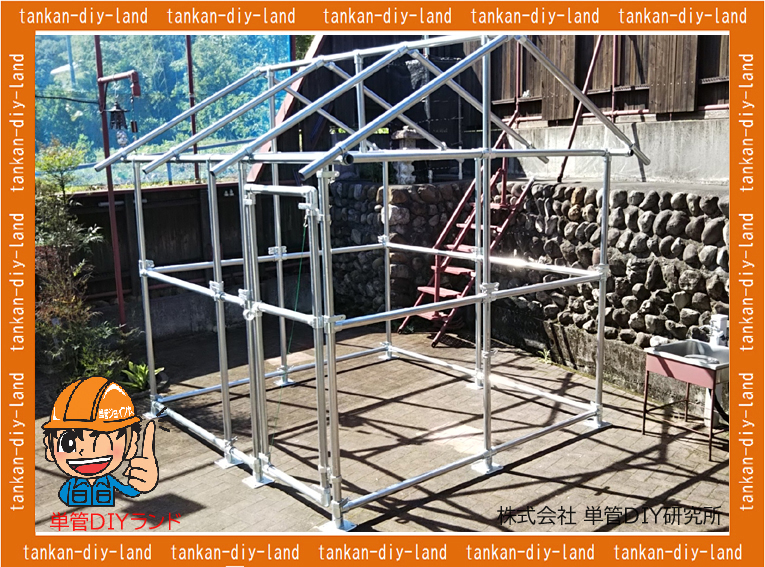

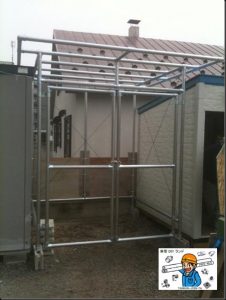

単管パイプ小屋

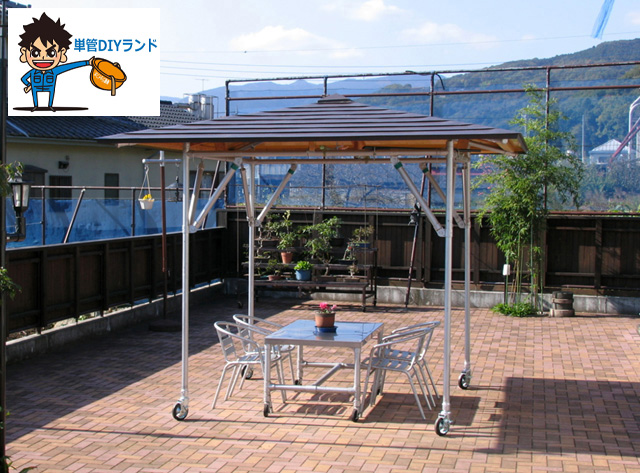

ガーデンデッキ屋根付き

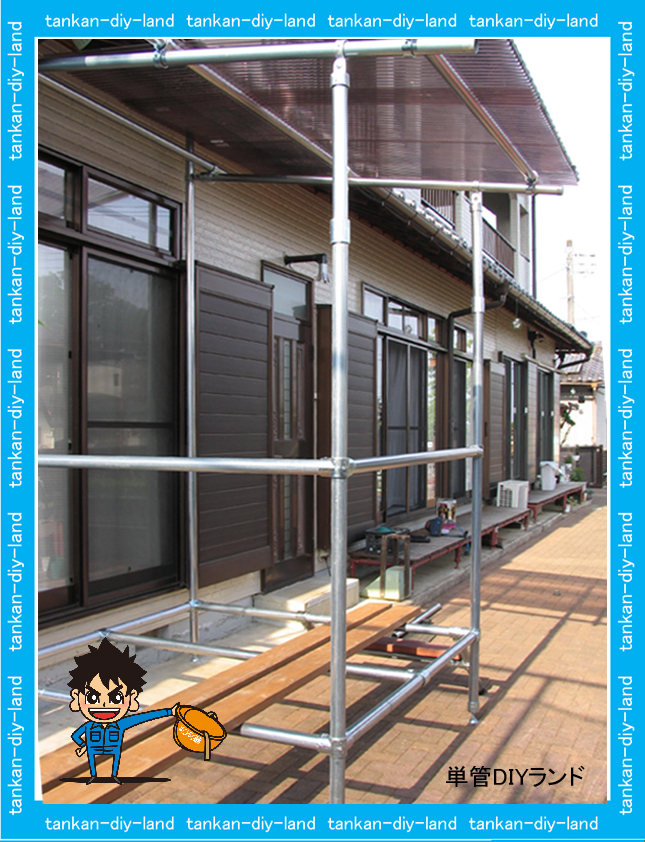

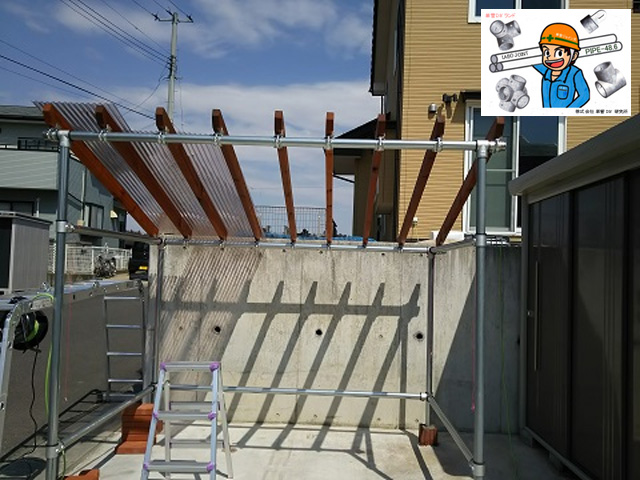

ベランダに屋根

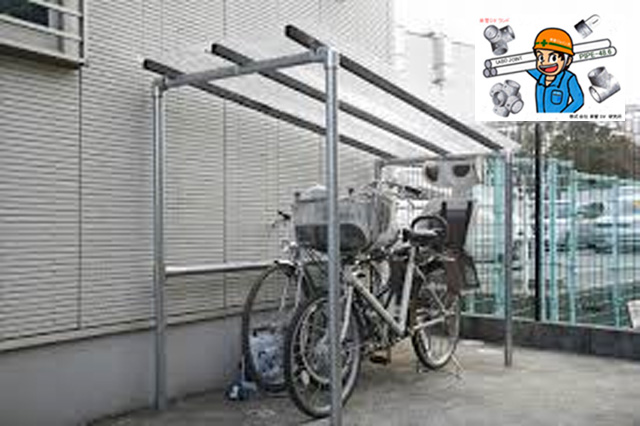

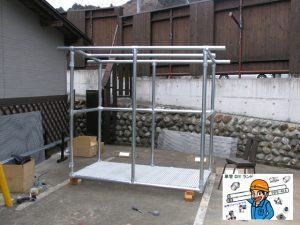

自転車置き場

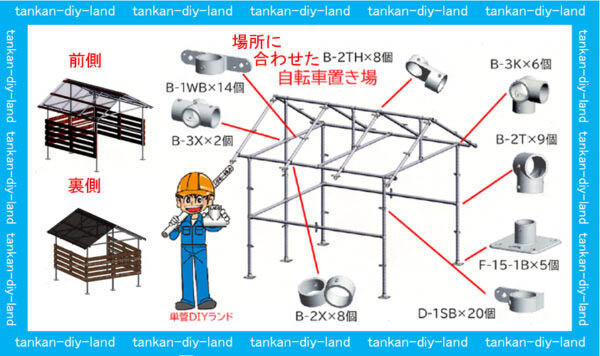

完成自転車置き場図 ⇓

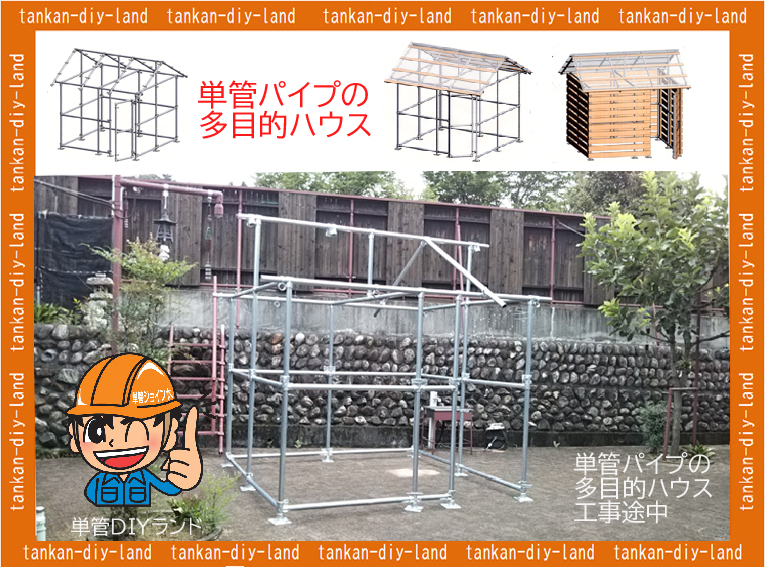

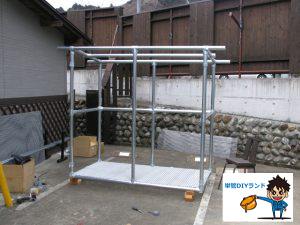

単管パイプの多目的ハウス工事途中

単管パイプ小屋とフェンスとゲート

自転車置き場

自転車置き場

単管パイプ専用継手金具LABO(ラボ)ジョイント

ガーデンハウス 工作途中

キャンプガーデン

単管パイプ小屋の屋根、軒タイプ

車庫、自転車置き場

パイプハウス

ベランダ

東屋に使用 LABO(ラボ)金具

町の東屋

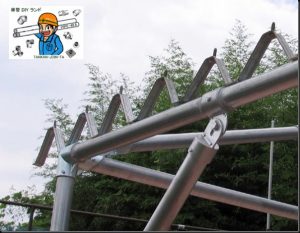

屋根部

ファションフルーツの棚架台

単管パイプ小屋 テントタイプ

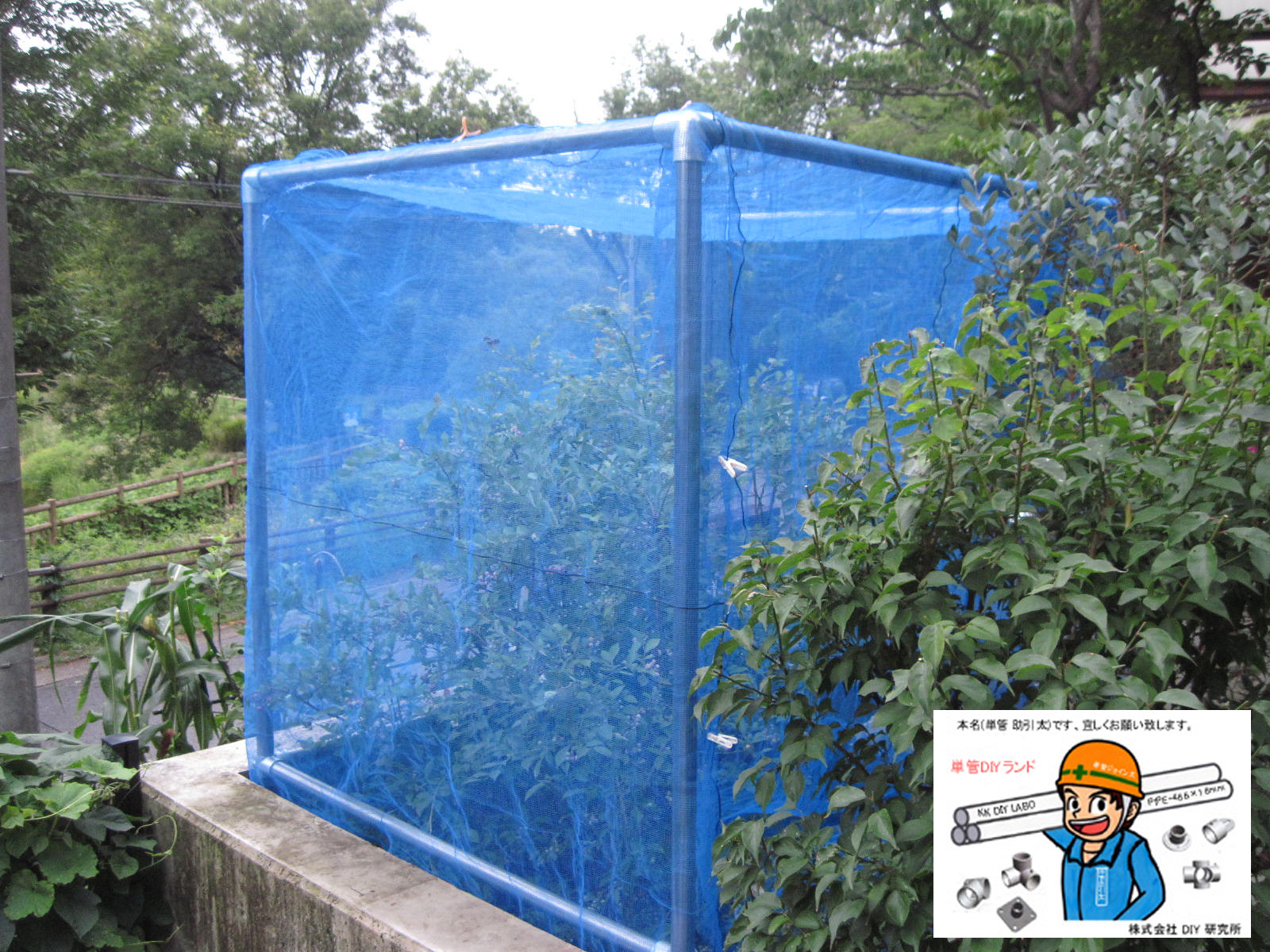

防虫ネット

自転車置き場

小屋

移動小型倉庫

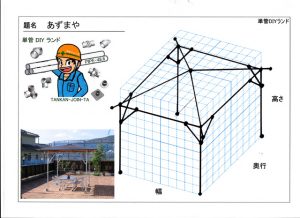

あずまや

あずまや

漁師小屋①

漁師小屋内②

漁師小屋内③

単管パイプ小屋 トビラ作り

小屋

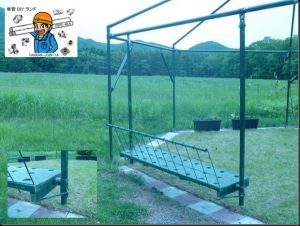

屋根付ベンチ

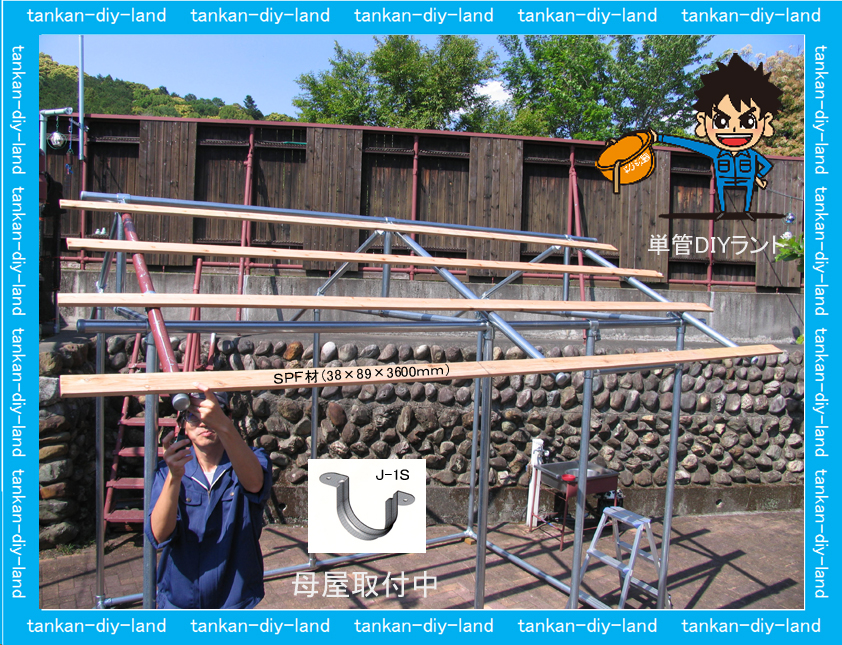

ポリカ波板取付用、横桟取付(SPF材38×89×3600)取付金具LABO金具(J-1S)

自転車置き場

テント自転車置き場

単管パイプ倉庫 ①

単管パイプ倉庫 ②

単管パイプ倉庫 ③

単管パイプ倉庫 ④

自転車置き場

物置き

車庫、自転車置き場

パイプテント

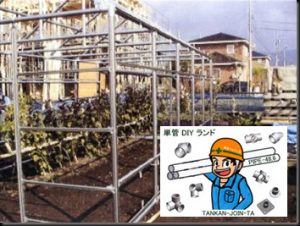

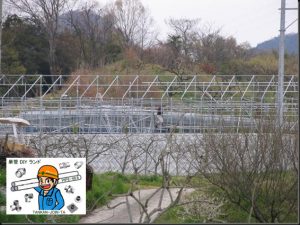

農業ハウス

農業ハウス

農業ハウス

農業ハウス

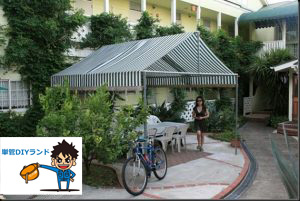

イベントテント

パイプハウス

パイプハウス

軒タイプハウス

物置小屋

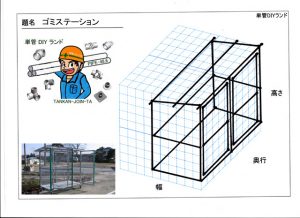

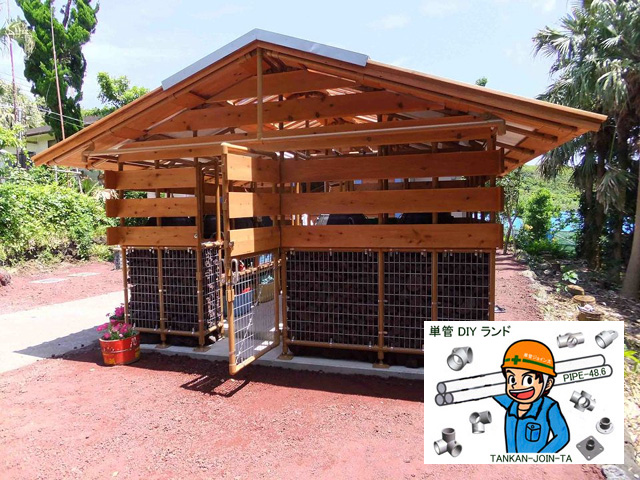

ゴミステーション

パイプハウス軒タイプ

単管ガレージ

パーゴラ

折板屋根

パイプハウス

防災ベッド

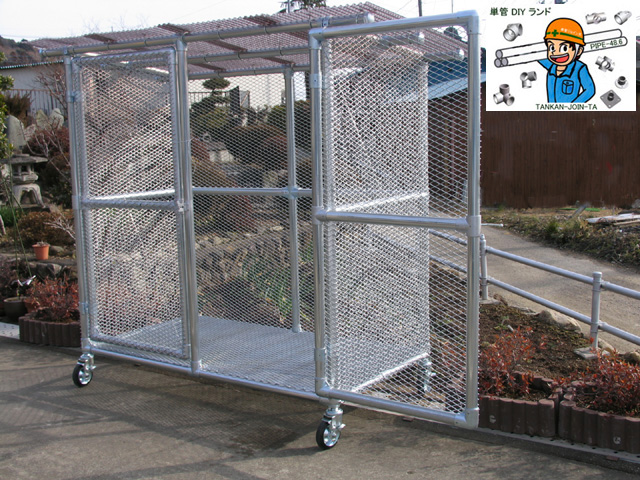

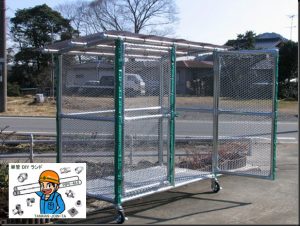

移動ゴミステーション(網・エキスパンドメタル)

単管パイプ小屋 屋根のポリカ波板の取付中

単管パイプ小屋

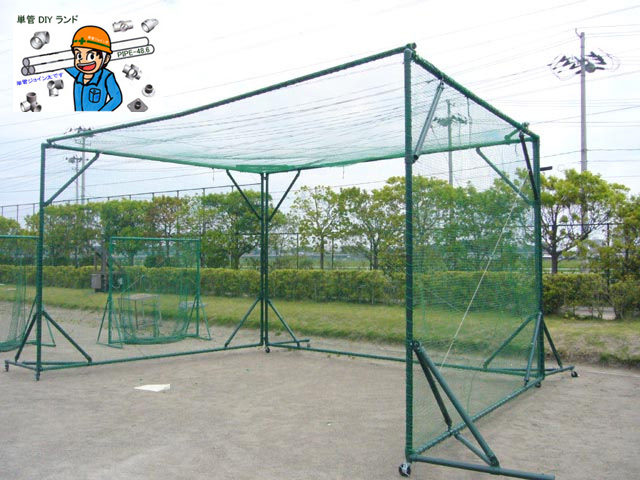

バッティングケージ

ゴルフ練習ネット

単管パイプテント

LABO(ラボ)金具とは、どんな物

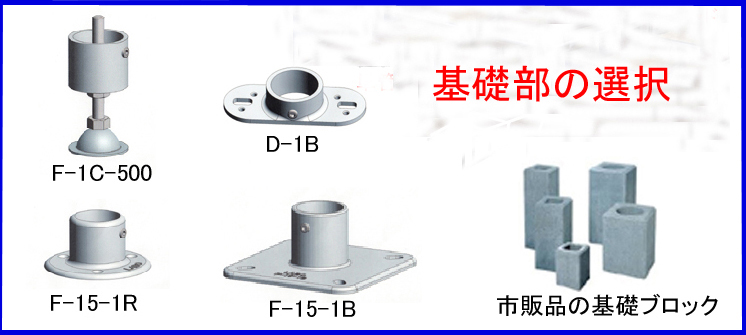

設置場所に合った基礎金具や基礎ブロックを選択してください。

管パイプ工作スノコとは 金具で止めるタイプ と 枠に、はめ込むタイプの2種類から選択

金具の表示価格税抜きです↓+現在の消費税プラスです。(2019年01月10日時点の価格

単管パイプの板塀に使用金具単管パイプ、表示単価は+現在の消費税です。(2019年4月14日時点の価格)

単管パイプ小屋の木材との接続用金具 (他の金具に合わせて5mm浮くベースタイプとパイプ直付けサドルタイプ)

基礎コンクリートの安全柵に使用金具(コンクリートにアンカーボルトで直止めサドルベース)

単管工作に便利な金具と木材(市販品)

ウエスタンラッチ(カインズホーム購入) ウエスタンラッチの詳細は カインズホーム リンク

波板取付金具 購入先(カインズホーム)さん パイプボルトセット 10本セット(1/4×50×80)¥238(2019/4/28)購入

パイプボルトセット カインズホームさん に リンク

単管パイプと木材のDIY工作に便利な、(SPF材とは、ホームセンタ-様等で一般的に販売されている木材です

管パイプ専用吊バンド(J-TB)使用例  (フェンス類は市販品です)

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

単管パイプ小屋 屋根波板・アルミサッシ枠・ドア

LABO(ラボ)金具 表面処理:溶融亜鉛めっき仕上げ (パイプ止まり金具と貫通金具)

LABO(ラボ)金具はこんなに大きなボルトで締めているのと同じです。(ボルト先がクボミだからパイプに食い込み引抜強度が強い)

LABO(ラボ)ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。 キャスター

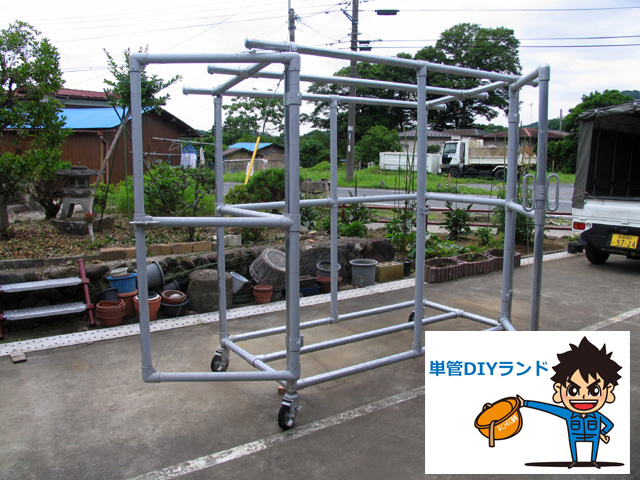

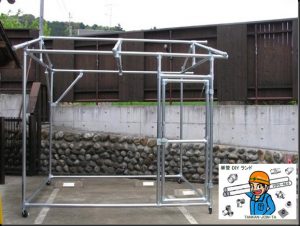

① 単管パイプキャスター付き工作物

② 単管パイプキャスター付き工作物

基礎ブロク市販品・基礎金具・水平調整金具・壁金具・タタッチメント・サッシ取付金具

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め(サドルベース)金具・キャップ・吊りバンド・機器取付コ-ナ-金具。

単管パイプザムキャップ発売開始 1個100円税込108円 ZAM材とは:ほぼ錆びないと言われる画期的な鉄板で、耐食性が溶融亜鉛めっき鋼板に比べて10〜20倍優れていて、切断面は、めっき層から溶け出したアルミニウム・マグネシウムを含む微細な亜鉛系保護皮膜が覆うので、優れた耐食性を発揮しています。(型番K-1C)

価格は2019/5/23現在です     。

錆に強いLABO(ラボ)金具の表面処理(めっき)について。 (ラボ金具は溶融亜鉛メッキ仕上げです)

LABO(ラボ)継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。公的機関等では野外での工作物、橋・鉄塔・陸橋・電柱・信号器柱・電波塔・等の鉄部材料の本体や金具類の表面処理を溶融亜鉛めっき仕上げでないと殆んど採用されいません。

LABO(ラボ)金具の止めビスとは・・ここが違う

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)

単管パイプとはどんなもの・・・・ホームセンターさんの販売風景

単管パイプのうんちく、肉厚1.8mmと2.4mm特性の違いはこんな物(国内パイプメーカー使用転載)

単管パイプのメーカーマーキング確認(メーカーによりマーキングは異なります、マーキング無しは粗悪品か規格外)

単管パイプ使うならどっち

単管パイプの強度とは:中間荷重(質量)で荷重を取り去るとパイプが元に戻れる(復元)できる最大荷重です。参考資料

両端支点のモーメント(M=PL/4)   中間荷重の算出数式 一般炭素鋼鋼管(JIS G 3444) 100mm間隔

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)

単管パイプの機械的性質(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ)

実際の中間強度が知りたくて、試験台を作り試験をやって見た・・・参考資料です。

単管パイプ2m支点っでの中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し(荷重50kg単位)

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。
