単管パイプの螺旋階段 踏板（SPF2×8＝38×184×600ｍｍ仕様）11枚、踊場は仮定(場所に合わせて設定）
単管パイプ螺旋階段
踊場から製作 踏板（SPF2×8＝38×184×600ｍｍ）11枚 12段目は踊場
階段部製作と踏板（SPF2×8＝38×184×600ｍｍ）
出入り口の支柱を無くして、階段10段と11段の筋交い用金具挿入
螺旋階段に使用した金具
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
階段を製作 踏板11枚 12段目は踊場
階段のパイプ骨組み
階段手摺部 踏板から高さ900ｍｍ（任意）
主要部の長さ（任意） 仮設の為、転倒防止用に仮パイプを設置しています。
階段骨組み完成 踏板取付で完成
螺旋階段工事中
螺旋階段入口付近 SPF材の長さは階段部600ｍｍ 踊場部700ｍｍ 踏板にはspf木材を使用
螺旋階段の踊り場との接続の下部付近
単管パイプ螺旋階段 踊場3ｍ上手摺3.9ｍ完成
単管パイプの螺旋階段が完成しました。
注意：住宅の階段は、蹴上げ（ケアゲ）２３cm以下、踏み面15cm以上と法律で定められています。
ちょっと温かい踏板階段
ちょっと温かい木材とのコラボ。金具は野外に適した錆びに強い溶融亜鉛めっき仕上げ。止めねじはステンレス。
↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓
ここからは、見て、知ると、鼻高々になる情報が満載 パイプDIY 仲間に自慢が出来ますよ ！！！ 単管工作の豆知識
単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプの２台1セット分 金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』
ほぼ錆びないと言われる画期的なザム鉄板使用の 単管パイプ専用 ＬＡＢＯキャップ (K-1C)
単管パイプキャップのZAM(ザム）鋼板とは、ほぼ錆びないと言われる画期的な鉄板。単管パイプとほぼ同じ材質です。
引用元 株式会社Fugen
ちょっと暖かい保護キャップ使用の柵（クロロプレンゴム）は耐候性がある為に想像以上に長持ちしますよ
ＬＡＢＯ protection cap K-1C(CR) とは保護キャップ
材質（クロロプレンゴム） 使用環境により異なりますので、劣化したら交換してください。
設置場所に合った基礎金具や基礎ブロックを選択してください。
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
単管パイプ専用吊りバンド(J-TB)使用例
基礎ブロックとは 建築資材店やホームセンター等で市販されている製品です。（沓石とも言うそうです）
便利な角根ボルトも取り扱い販売しております。
ＬＡＢＯ（ラボ）金具同士の接続に便利な角根ボルト（根角）丸頭タイプ（M10-25-N)
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは、参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時には ビスの締め忘れに十分ご注意ください。
ＬＡＢＯ金具
単管パイプ工作スノコとは 金具で止めるタイプと枠にはめ込むタイプの2種類から選択
バシッとツライチ
※D-1LBは販売を終了しています 代替え金具 コーナー用サドルベース金具ねじ用【D-1LB-S】
アイソメとは、立体物を斜め方向から見た状態で表現する図法のひとつです。X・Y・Z の各軸を一定の角度で配置し、立体を均等に投影することで、奥行きや形状をわかりやすく示すことができます。
「アイソメトリック（isometric）図」の略称です。
『あったらいいな』を形にするお手伝い・・A4（ＰＤＦ）ヨコ、サンプル自作用イメージチャート紙

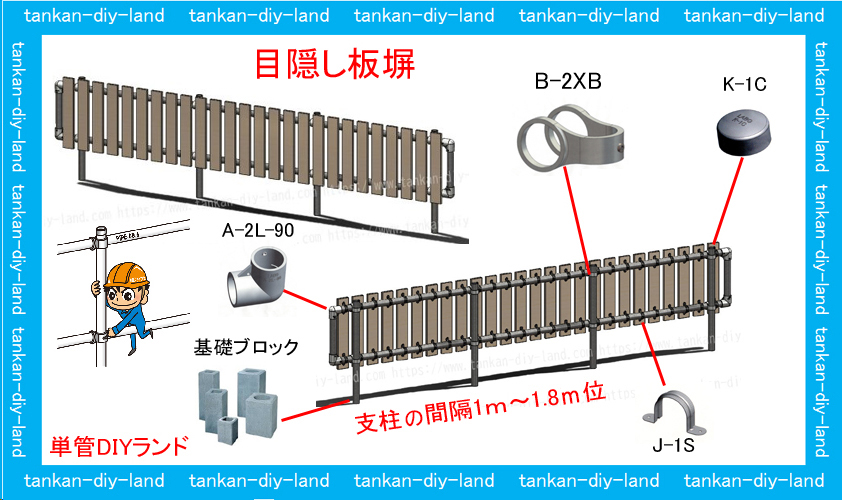

単管パイプの板塀に使用した金具
単管パイプ目隠し板塀 自由柱（背柱）タイプに使用した金具類
単管パイプ小屋の木材との接続用金具 (他の金具に合わせて5ｍｍ浮くベースタイプとパイプ直付けサドルタイプ）
単管工作に便利な金具と木材(市販品）
ウエスタンラッチ（カインズホーム購入） ウエスタンラッチの詳細は カインズホーム リンク
波板取付金具 パイプボルトセット 10本セット（1/4×50×80）
パイプボルトセット
単管パイプと木材のDIY工作に便利なSPF材とは、ホームセンタ－様等で一般的に販売されている木材です
注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。
単管パイプの多目的小屋
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
単管パイプ多目的小屋 軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
単管パイプ多目的小屋 テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁も、サイズも自由自在 アイソメ立体図
※F-15-1Rは販売を終了しています 代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】
場所に合わせた自転車置き場
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
ＬＡＢＯ金具は木材との相性を考えた金具です。
パイプが金具の肉厚分5ｍｍ浮くサドル D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル J-1S(サドル）

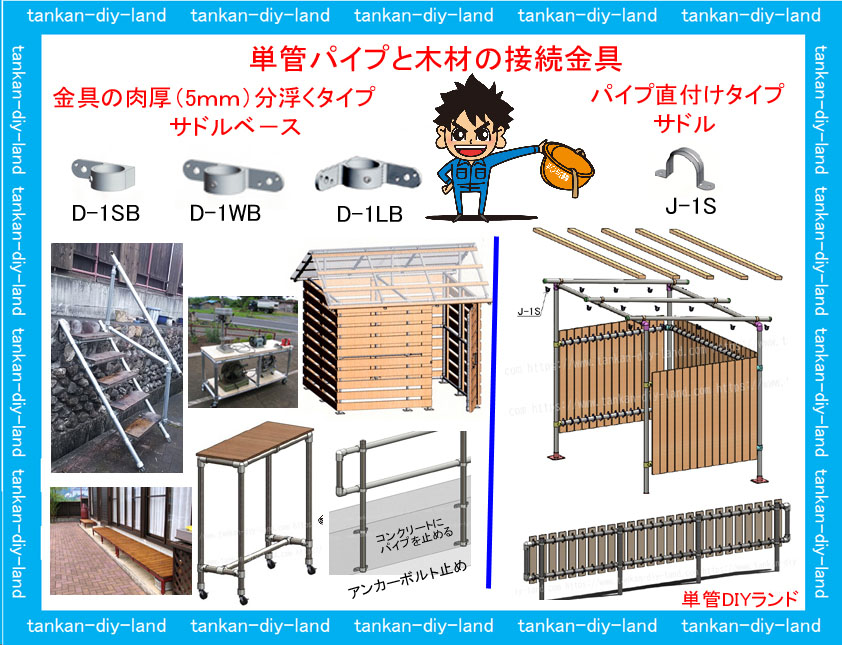

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル J-1S(サドル）
単管パイプと木材の直付け接続金具（J-1S)亜鉛鍍金鋼板製
注意：弊社HPに掲載している「工作写真・アイソメ立体図・動画」などは参考資料であり、性能や強度を保証するものではありません。自作の工作物については自己責任でお願いします。
また、取り付け時にはビスの締め忘れに十分ご注意ください。
単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。
だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）
ＬＡＢＯ金具は溶融亜鉛めっき仕上です
犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）
一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき
単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層 だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。
めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）
単管パイプ、重ければ、強いと思っていませんか？？？
＊ 単管パイプの強度とは、中間荷重（質量）を加えてから、取り去ると元に戻れる最大荷重（たわみ状態）
＊ たわみとは、元に戻れる曲がり
＊ 永久変形(曲がり）とは、曲がったまま元に戻らない
各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ と 高張力炭素鋼鋼管肉厚1.8ｍｍ の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較 （国内パイプメーカー様の資料の転載）
計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』
数式からの算出、単管パイプ肉厚2.4ｍｍの(JIS G 3444)中間荷重（10cm単位）（参考資料）
実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。
簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
ＬＡＢＯ(ラボ）金具の止めビスとは・・ここが違う (本体ねじ部にサビが出ても結合しにくい為、止めビスにステンレスを使用）
金具の特徴：止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。（引抜強度15Nmで610kg)
締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)六角レンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
