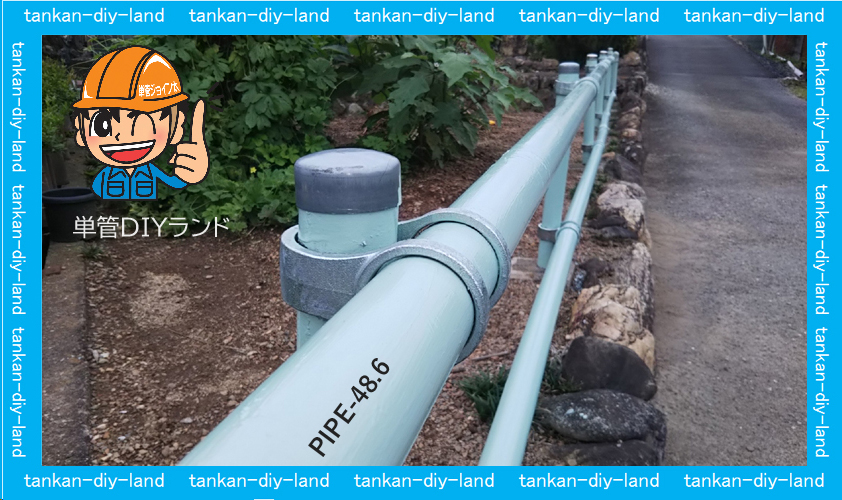

歩いている 多くの方が 立ち止まる 不思議な柵、LABO(ラボ)直交クロスクラプ『B-2XB』tankan.tv

他社と比べて下さい この品質 LABO(ラボ)金具は錆に強い表面処理(めっき)について『保護皮膜作用と犠牲防食作用』の溶融亜鉛鍍金仕様です。

洗練されたデザイン性と、一切無駄が無い設計の、単管パイプ柵専用金具(溶融亜鉛メッキ仕上げ) 好評発売中



単管工作金具の予算、多くの工作物の使用金具が解る Google画像へリンク

単管パイプ直交クロス クランプ Google画像へリンク

直交クロス クランプ No,450220210807

注意:工事の際には水平に金具を挿入する為、二人で支柱に挿入するか、シャコ万力が必要となります。

歩いている多くの方が立ち止まる柵不思議な柵

一人で直交クランプ(B-2X・B-2XB) 金具で柵を造る コツ

① 2本の支柱に、シャコ万力か市販のクランプを、横のパイプ位置底に仮止めして、横パイプを乗せる。

② 使用直交金具(B-2X・B-2XB)支柱に挿入して、横パイプを左右に動かして挿入の繰り返しば、一人で簡単柵造り。

自由柱柵 LABO(ラボ)直交金具類(B-2XB・B-2X)での柵作りのアドバイス.

クロスクランプの強度を調べて見ました。

LABO直交クロスクランプ(B-2XB)は 318kgの荷重でも破損しませんでした。(参考値です)

歩いている多くの方が、立ち止まる不思議な柵、LABO(ラボ)直交クロスクランプ『B-2XB』

LABO(ラボ)金具には2種類の直交クランプが有ります。(B-2X・B-2XB)

防犯カメラも設置

自由柱柵、フェンス等の端組立、筋交いの、LABO(ラボ)金具。

直交クロス クランプの取付動画(柵製作動画)

一切無駄が無い 直交クランプ (B-2XB)

洗練されたデザイン性 直交クランプ (B-2XB)

歩いている多くの方が、立ち止まる不思議な柵、LABO(ラボ)直交クロスクランプ『B-2XB』

ちょっと暖かい保護キャップ使用の柵(クロロプレンゴム)は対候性がある為に想像以上に長持ちしますよ・・・

LABO protection cap K-1C(CR)  とは保護キャップ

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

端末保護キャップ、材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

ちょっと暖かい保護キャップ使用の柵(クロロプレンゴム)は対候性がある為に想像以上に長持ちしますよ・・・

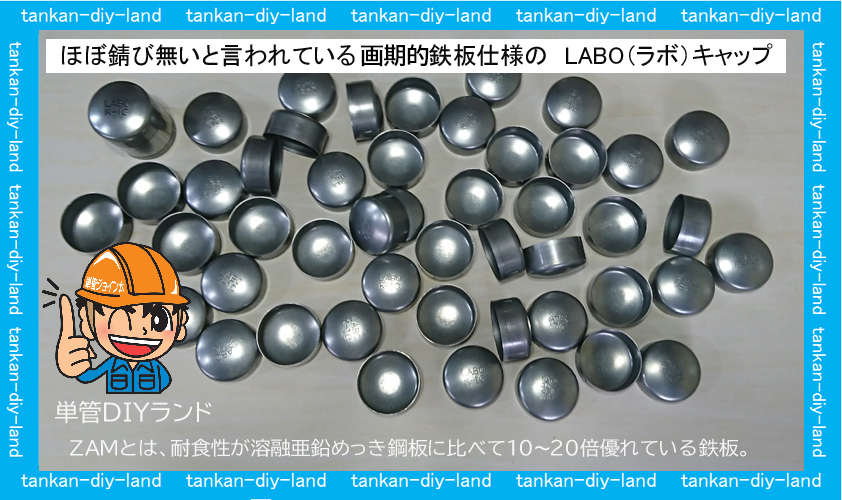

ZAM材とは:ほぼ錆びないと言われる画期的な鉄板で、切断面は、めっき層から溶け出したアルミニウム・マグネシウムを含む微細な亜鉛系保護皮膜が覆うので、優れた耐食性を発揮しています。(型番K-1C)

単管パイプ専用端末キャップ

ほぼ錆無いと言われているZAM(ザム)材、キャップ使用の単管パイプ柵 キャップ(K-1C)

一切無駄が無い 直交クランプ (B-2XB)

洗練されたデザイン性 直交クランプ (B-2XB)

エキスパンドメタル3のフェンス柵

単管パイプ工作マニアの必需品『パイプ保管台』

下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台

単管パイプ保管台底高タイプ の2台1セット分、金具と保護キャプ数量『B-2T×8個・K-1C(CR×12個)

市販品の網類(エキスパンドメタル・フェンス・スクリューメッシュ)と 吊りバンド(J-TB)

単管パイプ専用吊バンド(J-TB)使用例

金具は錆の強い溶融亜鉛鍍金仕上げ

LABO(ラボ)金具は錆に強い表面処理(めっき)について『保護皮膜作用と犠牲防食作用』の溶融亜鉛鍍金仕様。

LABO(ラボ)継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。

一切無駄が無い 直交クランプ (B-2XB)

洗練されたデザイン性 直交クランプ (B-2XB)

一切無駄が無い 直交クランプ (B-2XB)

洗練されたデザイン性 直交クランプ (B-2XB) 筋交い付き柵

スクリュ-メッシュ柵

一切無駄が無い 直交クランプ (B-2XB

)

洗練されたデザイン性 直交クランプ (B-2XB)

一切無駄が無い 直交クランプ (B-2XB) 金具の中まで見られる 3D-PDF

注意:工事には二人で支柱に挿入か、シャコ万力が必要となります、支柱間を水平で左右に金具を挿入する為です。

洗練されたデザイン性 直交クランプ (B-2XB)

洗練されたデザイン性 直交クランプ (B-2XB)

一切無駄が無い 直交クランプ (B-2XB)

単管パイプ柵に使用できるLABO(ラボ)金具類

洗練されたデザイン性 直交クランプ (B-2XB)

LABO金具の接手(C-2R)の管止めビスを緩め本体をスライドさせて長さに合わせたパイプを合わせて接手を戻せば接続きます。

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

単管パイプ DIY 研究所 発信

注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

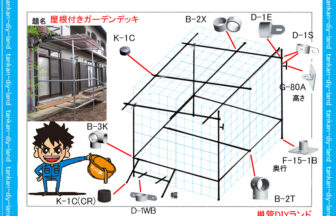

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙



LABO(ラボ)金具の止めビスとは・・ここが違う

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)



LABO protection cap K-1C(CR)  とは

保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・当

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

LABO(ラボ)金具は溶融亜鉛メッキ仕上げです・・・ドブメッキとか天ぷらメッキとも呼ぶ・・。

LABO(ラボ)金具類でこんな物もできます。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

LABO(ラボ)キャスター工作物、こんな物が出来ます。



注意:単管パイプ小屋建てる際には、確認のお勧め。

単管パイプの多目的小屋

単管パイプ多目的小屋 軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

単管パイプ多目的小屋 テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み

あなたのアイディアで、使用方法も、形も外壁、サイズも自由自在 アイソメ立体図

場所に合わせた自転車置き場

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプと木材との接続金具

パイプと木材の直付け接続金具(J-1S)

単管パイプ目隠し板塀『自由柱(背柱)タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具(コンクリートにアンカーボルトで直止めサドルベース)

単管パイプと木材との接続金具 (バシツとツライチ)

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

実際の中間強度が知りたくて、試験台を作り試験をやってみた・・・参考資料です。

単管パイプ2m支点での中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなかった)参考資料

LABO(ラボ)金具の止めビスとは・・ここが違う  (本体ネジ部にサビ出ても結合しにくい為に、止めビスにステンレス使用)         1金具の特徴:止めビスの締め付後、金具の突起がほぼ無く板等の取り付けがスッキリ出来ます。(引抜強度15Nmで610kg

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

日本のほぼ真ん中ってどこなの、主張したがるワケがスゲー ジョイン太くん

『日本のほぼ真ん中とは 』ときがわ町・・おおかた・およそ・だいたい・・Google画像リンク

単管ジョイン太くん

日本のほぼ真ん中4連発 ↓

円を描くと ほぼ真ん中 あたりです!!『信じるか信じないかは、貴方次第です』単管DIYランドの発信地

日本のほぼ真ん中、単管DIYランド発信地

日本のほぼ真ん中『ときがわ町』へアクセスポイント

ここより日本のほぼ真ん中『Tきがわ町』

残り約4km日本のほぼ真ん中『ときがわ町』到着です。
