単管パイプ工作『アイソメ立体図の描き方教室』パイプの組み方で簡単に金具を選択出来ます。tankan.tv

アイソメ図を見ながら金具拾い!!少年時代に小遣いを貯めて好きな、プラモデル買い図面を見ながら組み立てている様な、感じで大人のパイプ工作が完成します。

貴方にも出来る、アイソメ図をコピーかPDFをダウンロードして立体図を簡単に作れる。 (アイソメ図用紙  A4- PDF)

アイソメ画像から立体画像を描く をGoogle 画像で見る

単管工作金具の予算、多くの工作物の使用金具が解る Google画像へリンク

・・アイソメ立体図を描けると、もう貴方は、街の単管パイプDIYの建築士です・・№ 291620210220

パイプの切断後は、少年時代に戻り、プラモデルを組み立てる様な感覚で工事が進みます。

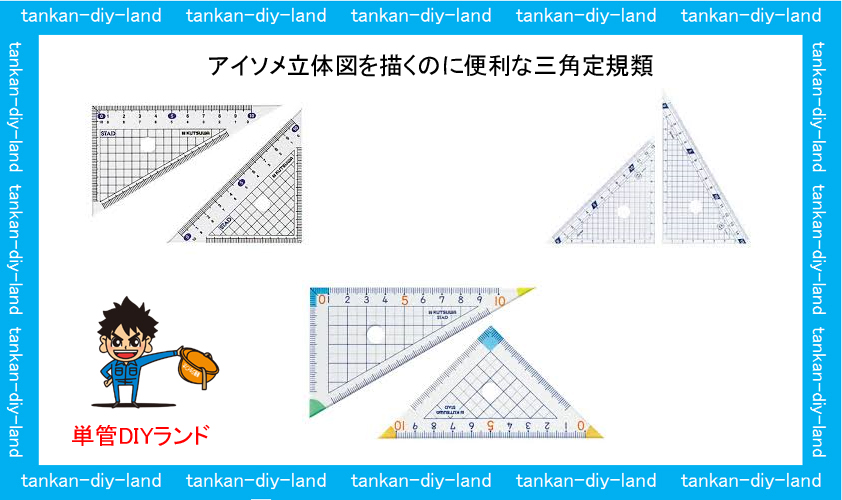

アイソメ立体図を描くのに便利な三角定規類

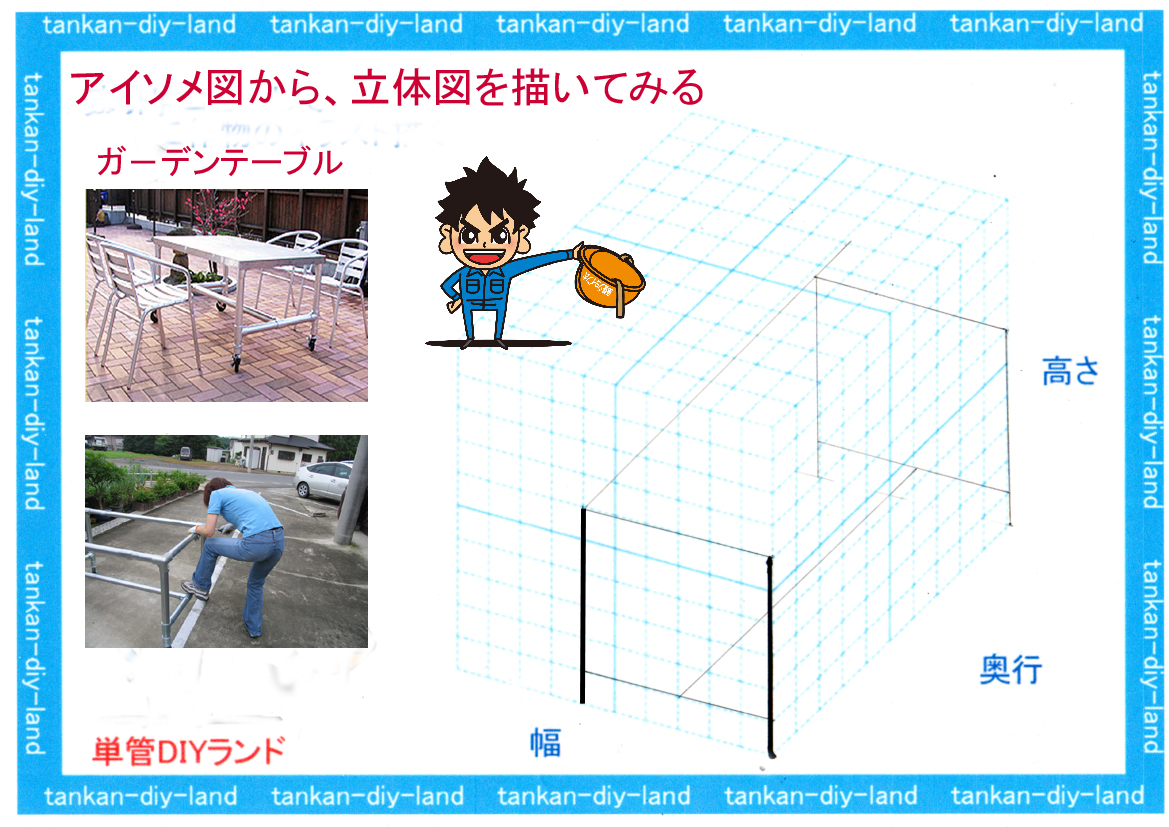

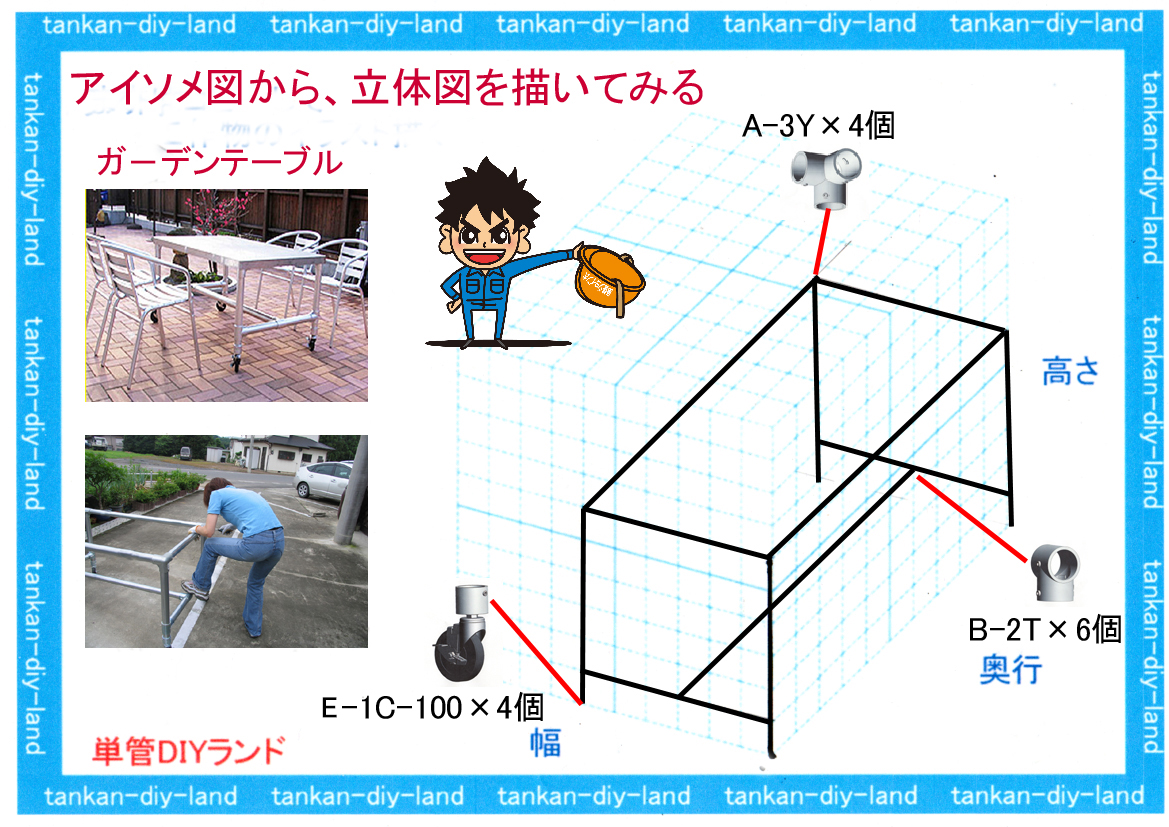

①アイソメ図からガーデンテーブルの立体図を描いてみた。(isometric)

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。 (アイソメ図用紙  A4- PDF)

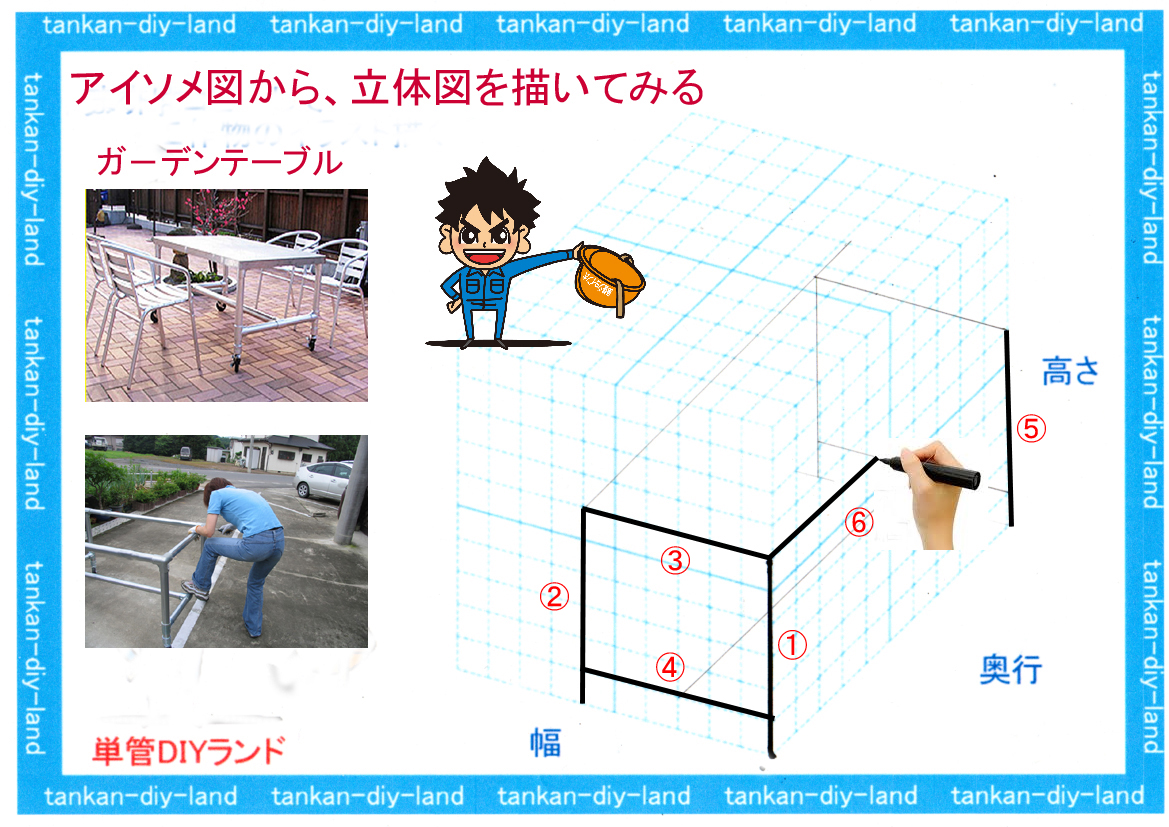

アイソメ立体図の書き順(ガーデンテイブルを描いてみる)描き始めは手前の幅面と奥行き右面から

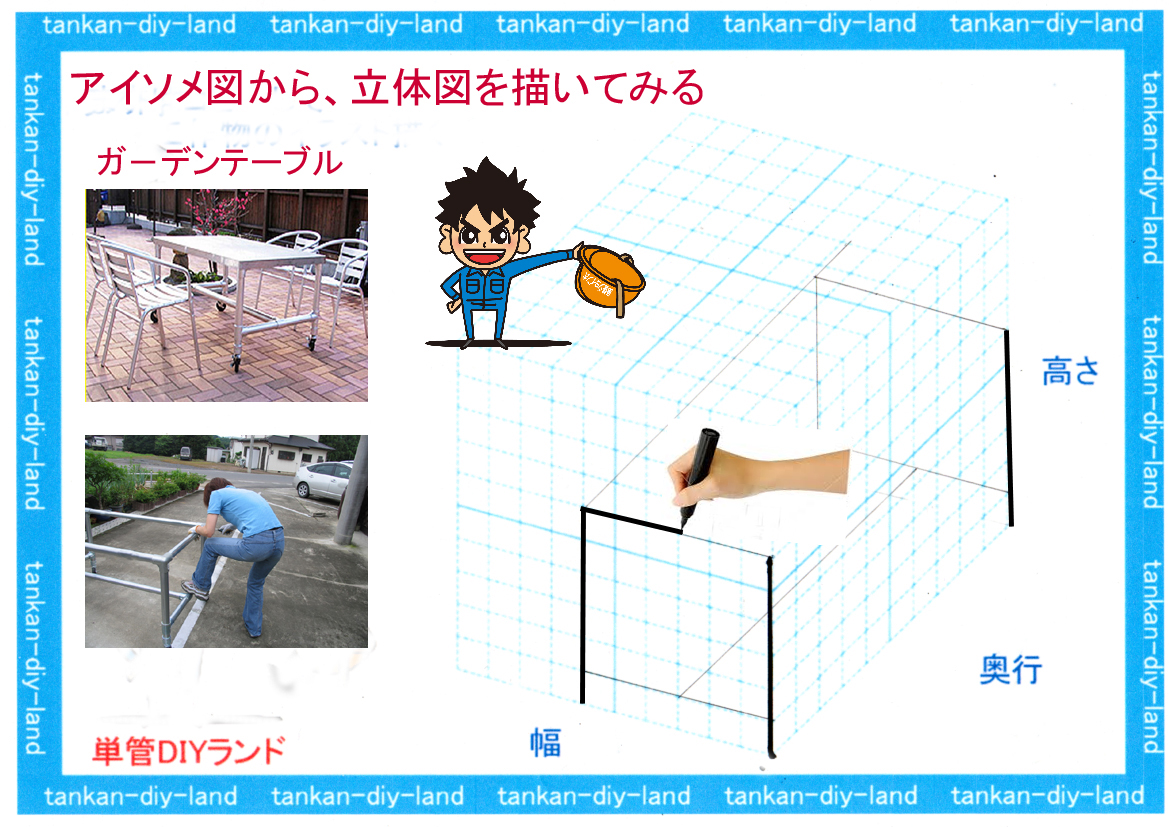

②アイソメ図からガーデンテーブルの立体図を描いてみた。

単管ジョイン太です・・・

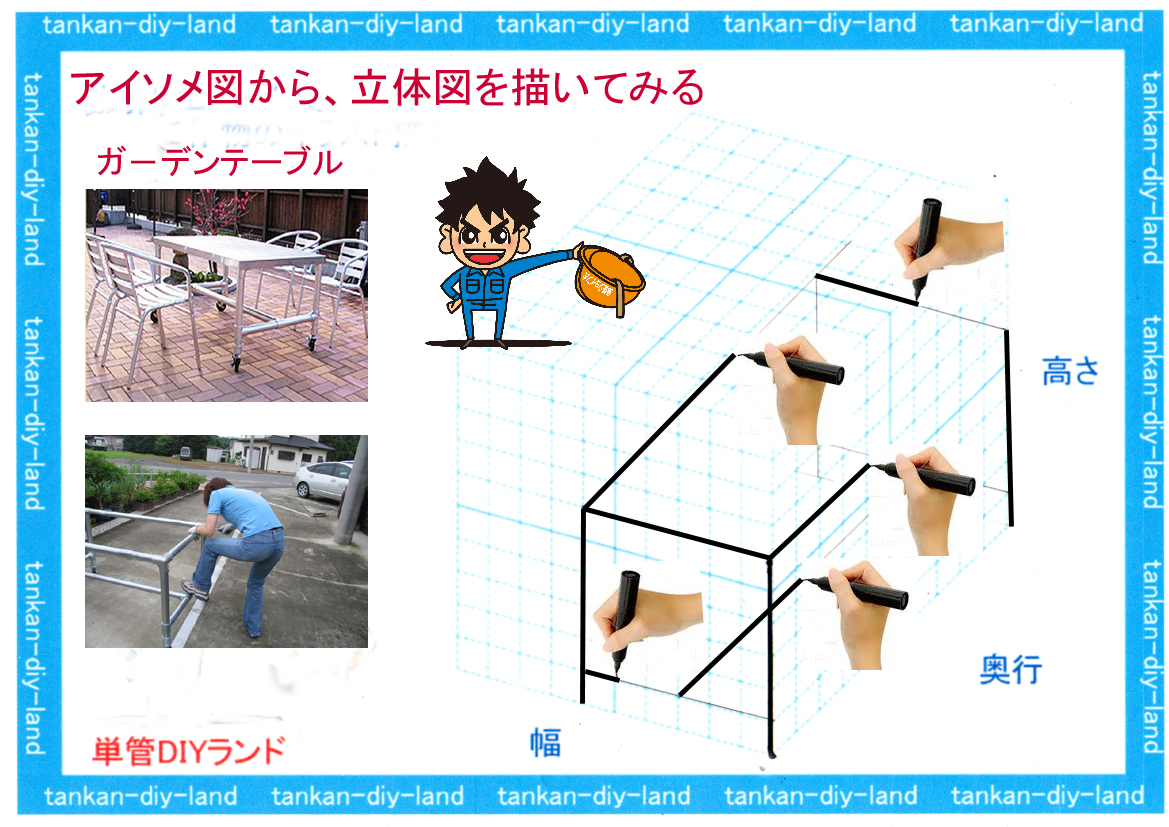

③アイソメ図からガーデンテーブルの立体図を描いてみた。

④アイソメ図からガーデンテーブルの立体図を描いてみた。

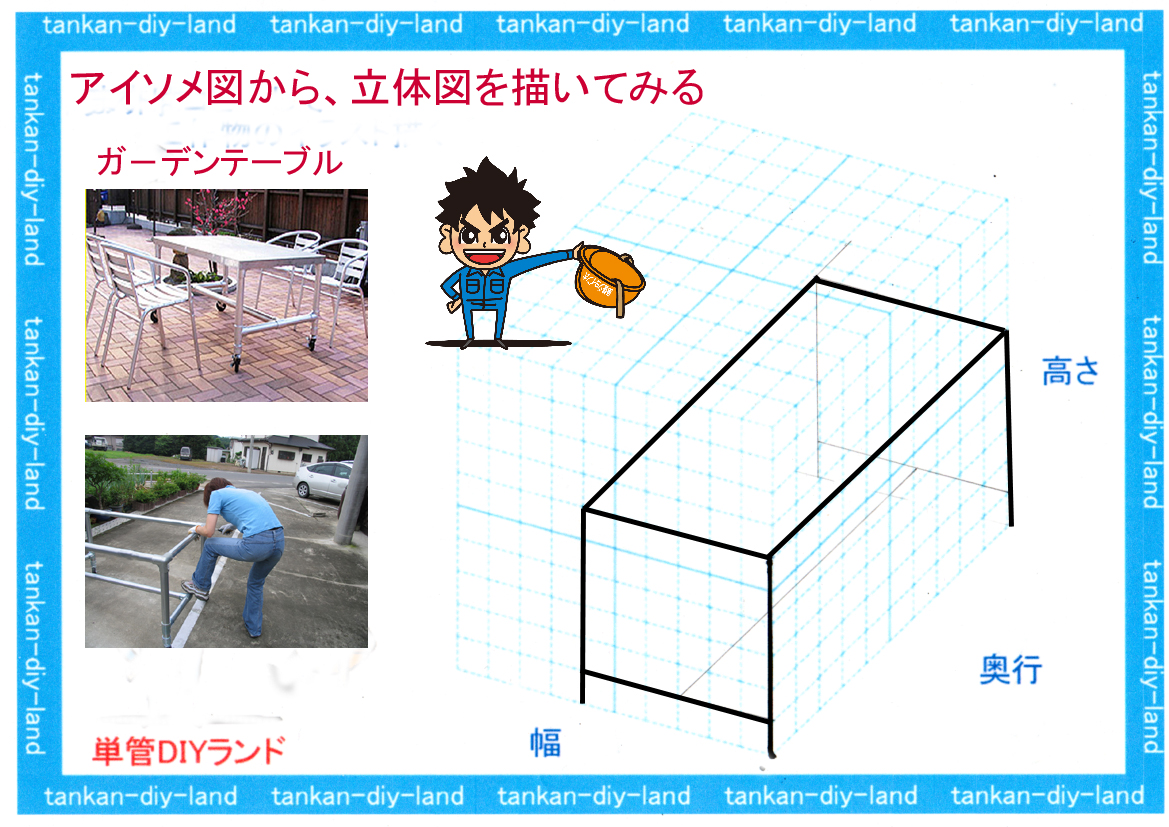

⑤アイソメ図からガーデンテーブルの立体図を描いてみた。(手前の見える線から書く)

⑥アイソメ図からガーデンテーブルの立体図を描いてみた。

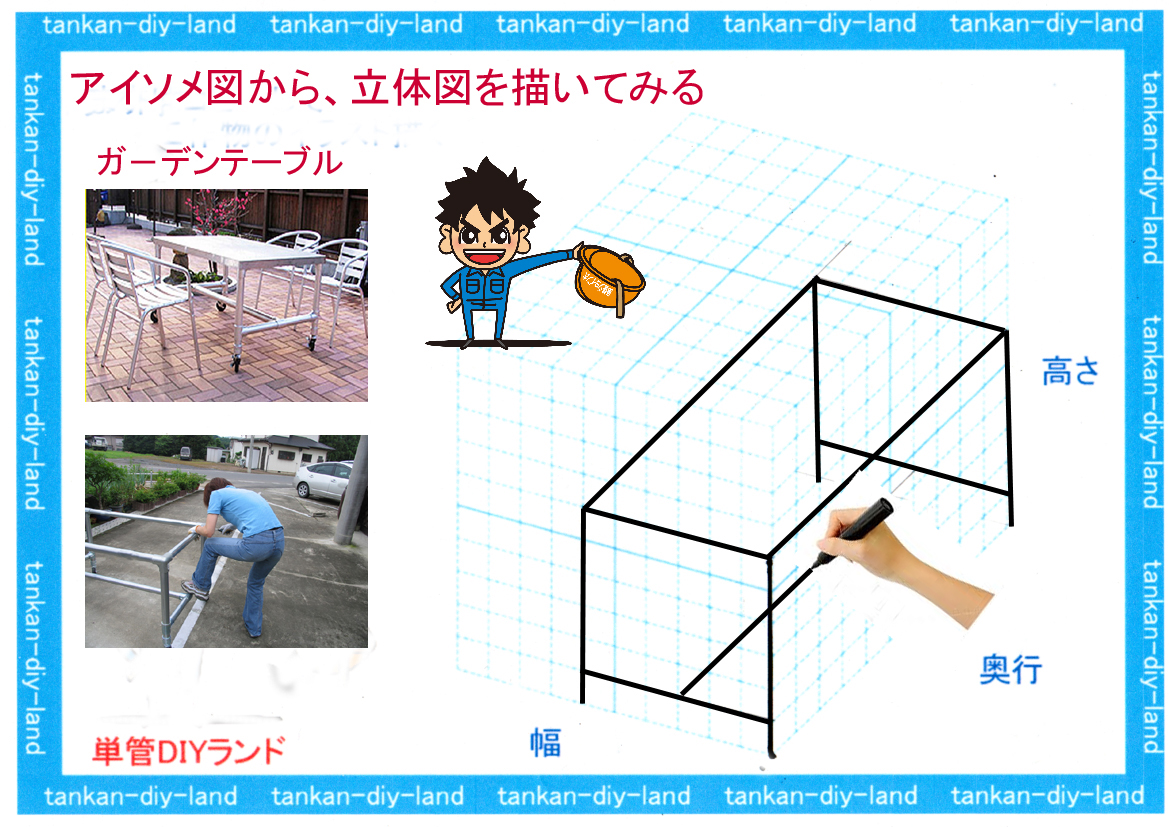

⑦アイソメ図からガーデンテーブルの立体図を描いてみた。

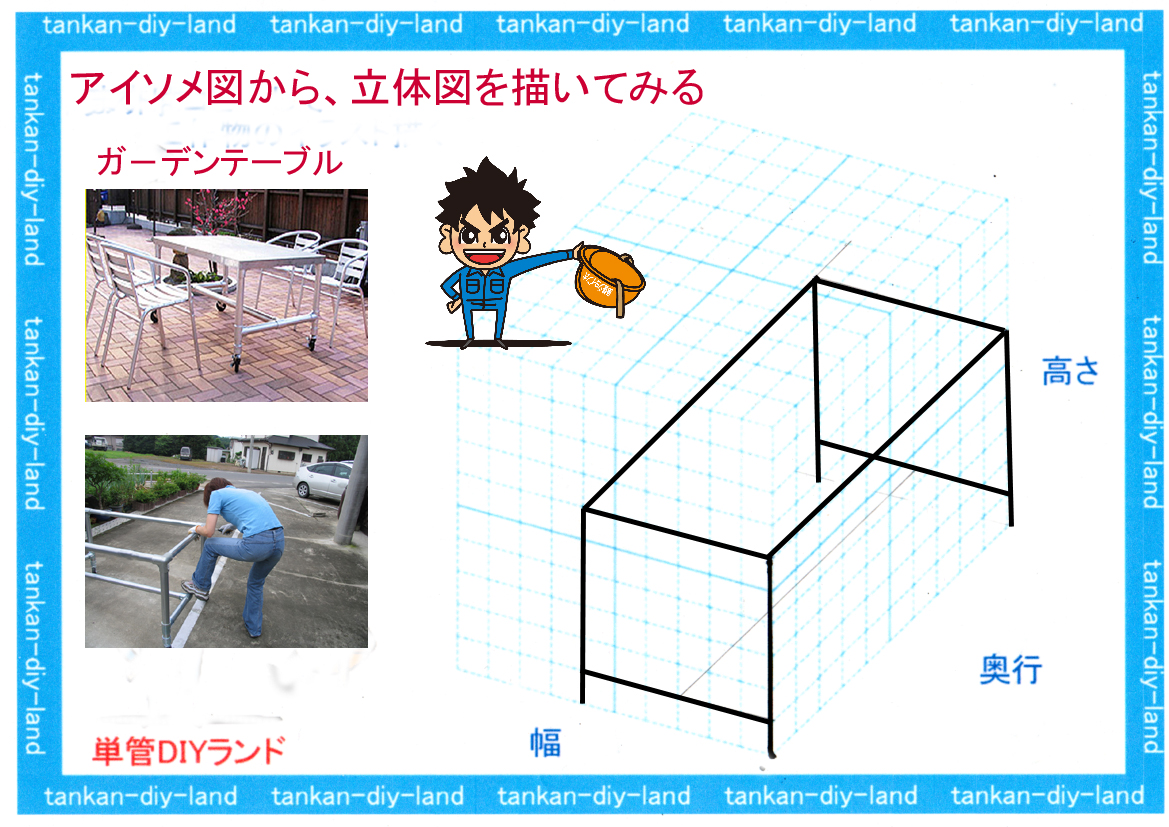

⑧アイソメ図からガーデンテーブルの立体図を描いてみた。

⑨アイソメ図からガーデンテーブルの立体図を描いてみた。

単管パイプを切断してからの組み立ては『少年時代に戻ったプラモデルを組立てしいる様なな感じでの パイプ工作でした』

⑩アイソメ図からガーデンテーブルの立体図完成。

アイソメ図からガーデンテーブルに使用金具

少年時代のプラモデルの組み立ての思い出

ガーデンテーブル完成

皆さんの工作作品の写真を有難うございました。またのご提供お待ちしております。(ニックネーム・ペンネーム可)

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

LABO(ラボ)金具とは、どんな物

設置場所に合った基礎金具や基礎ブロックを選択してください。

管パイプ工作スノコとは 金具で止めるタイプ と 枠に、はめ込むタイプの2種類から選択

単管パイプ目隠し板塀『自由柱(背柱)タイプに使用金具類

基礎コンクリートの安全柵に使用金具(コンクリートにアンカーボルトで直止めサドルベース)

単管パイプ小屋の木材との接続用金具 (他の金具に合わせて5mm浮くベースタイプとパイプ直付けサドルタイプ)

基礎コンクリートの安全柵に使用金具(コンクリートにアンカーボルトで直止めサドルベース)

単管パイプと木材のDIY工作に便利な、(SPF材とは、ホームセンタ-様等で一般的に販売されている木材です

管パイプ専用吊バンド(J-TB)使用例

単管パイプの多目的小屋

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

切妻タイプ屋根には2種類の作り方があります。小屋束の位置の違いがでます。

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

単管パイプ専用吊バンド(J-TB)使用例

LABO(ラボ)金具 表面処理:溶融亜鉛めっき仕上げ (パイプ止まり金具と貫通金具)

LABO(ラボ)ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

LABO(ラボ)キャスター

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。 キャスター

LABO(ラボ)金具ではこんな物も出来ます。

単管パイプキャスター付き工作物

基礎ブロク市販品・基礎金具・水平調整金具・壁金具・タタッチメント・サッシ取付金具

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め(サドルベース)金具・キャップ・吊りバンド・機器取付コ-ナ-金具。

単管パイプザムキャップ ZAM材とは:ほぼ錆びないと言われる画期的な鉄板で、耐食性が溶融亜鉛めっき鋼板に比べて10〜20倍優れていて、切断面は、めっき層から溶け出したアルミニウム・マグネシウムを含む微細な亜鉛系保護皮膜が覆うので、優れた耐食性を発揮しています。(型番K-1C)

単管パイプキャップのZAN(ザム)鋼板とは(ほぼ錆びないと言われる画期的な鉄板)単管パイプとほぼ同じ材質です。

LABO protection cap K-1C(CR)  とは

保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・当

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

アタッチメントアングルピース(G-40A)はスーパーダイマ鋼板で:ほぼ錆びないと言われる画期的な鉄板です。

錆に強いLABO(ラボ)金具の表面処理(めっき)について。

LABO(ラボ)継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。公的機関等では野外での工作物、橋・鉄塔・陸橋・電柱・信号器柱・電波塔・等の鉄部材料の本体や金具類の表面処理を溶融亜鉛めっき仕上げでないと殆んど採用されいません。

LABO(ラボ)金具は溶融亜鉛メッキ仕上げです・・・ドブメッキとか天ぷらメッキとも呼ぶ・・

LABO金具と単管DIY工作類

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

LABO(ラボ)金具の止めビスとは・・ここが違う

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)

パイプと木材の直付け接続金具(J-1S)

パイプが金具の肉厚分5mm浮くサドル D-1WB(両サドルベース)・D-1SB(片サドルベース)・D-1LB(コーナーサドルベース)

パイプに直付けサドル J-1S(サドル)(バシツとツライチ)

基礎ブロックとは  建築資材店やホームセンター等で市販製品です。(沓石とも言うそうです)

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB) ⇒

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。

単管パイプとはどんなもの・・・・ホームセンターさんの販売風景

単管パイプのうんちく、強度と重量の違いはこんな物(国内パイプメーカー使用転載)

単管パイプのメーカーマーキング確認 (メーカーマーキング無しは粗悪品か規格外)

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

単管パイプ選ぶならどっち

単管パイプの強度とは:中間荷重(質量)で荷重を取り去るとパイプが元に戻れる(復元)できる最大荷重です。参考資料

両端支点のモーメント(M=PL/4)   中間荷重の算出数式 一般炭素鋼鋼管(JIS G 3444) 100mm間隔

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)

単管パイプの機械的性質(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

実際の中間強度が知りたくて、試験台を作り試験をやって見た・・・参考資料です。

単管パイプ2m支点っでの中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し(荷重50kg単位)

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
