単管パイプ多目的切妻屋根ハウス LABO(ラボ) φ48.6 単管パイプ用 金具 tankan.tv

外壁は好みにあわせて自由自在(木材・波板・外壁材)あなたの才能が発揮できます。

単管工作は、あなたのアイディアで、使用方法も、形も、サイズも自由自在!!!

LABOで簡単DIY! 自由に単管工作を楽しんでください(*^▽^*)

真似したくなる単管金具 Google画像へリンク ここをクリック

単管パイプlabo(ラボ)工作画像

注意:外径 φ48.6mm 単管パイプ 専用金具です。

<注意>
ご提供頂いた写真のイメージ図を作成し、金具の種類と数量を算出した参考資料になります。
ご購入の際は、金具の種類・数量はお客様ご自身でご検討、ご確認をお願い致します。
※ご質問・お問い合わせがございましたら、こちらのお問い合わせフォームよりお願い致します。

俺だけの工作小屋 小屋を回して中まで見られる 3D-PDF

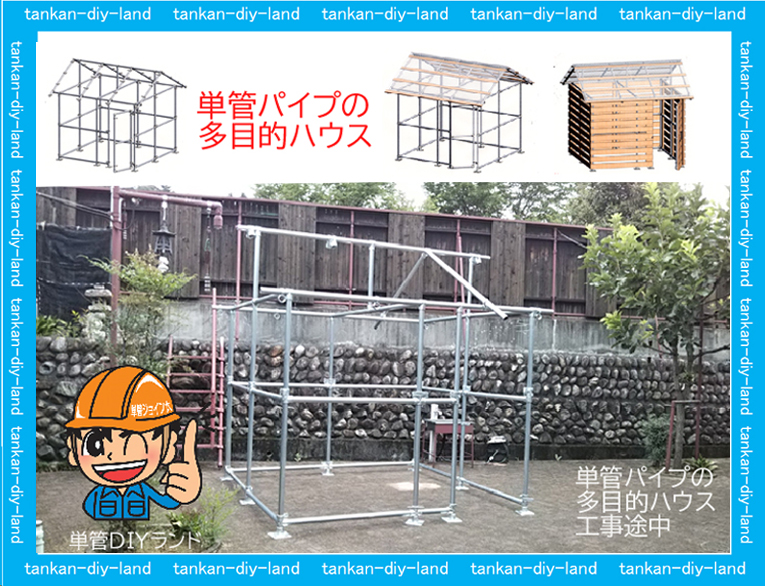

単管パイプの多目的ハウス工事途中 № 784620210313

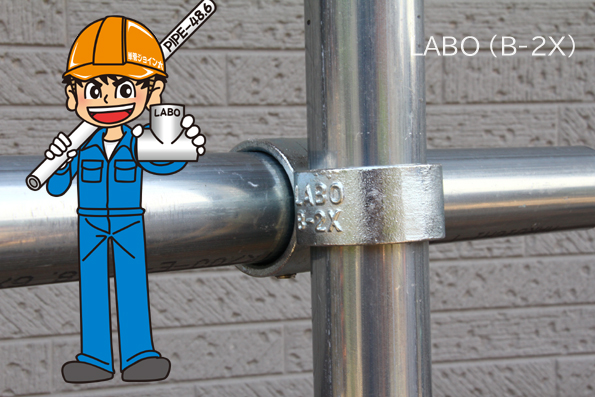

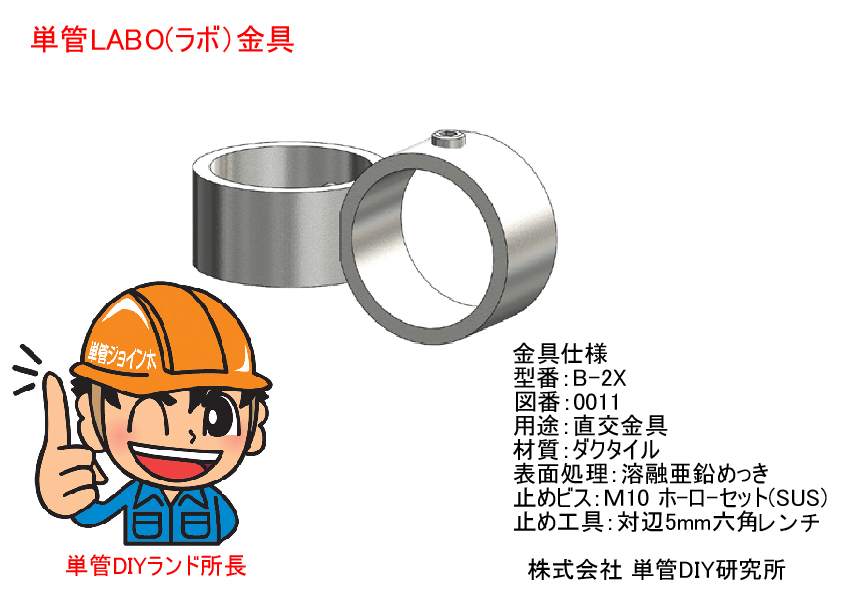

B-2X  直交金具  金具の中まで見られる 3D-PDF



外径 φ48.6mm 単管パイプ 専用金具 LABO(B-2X)

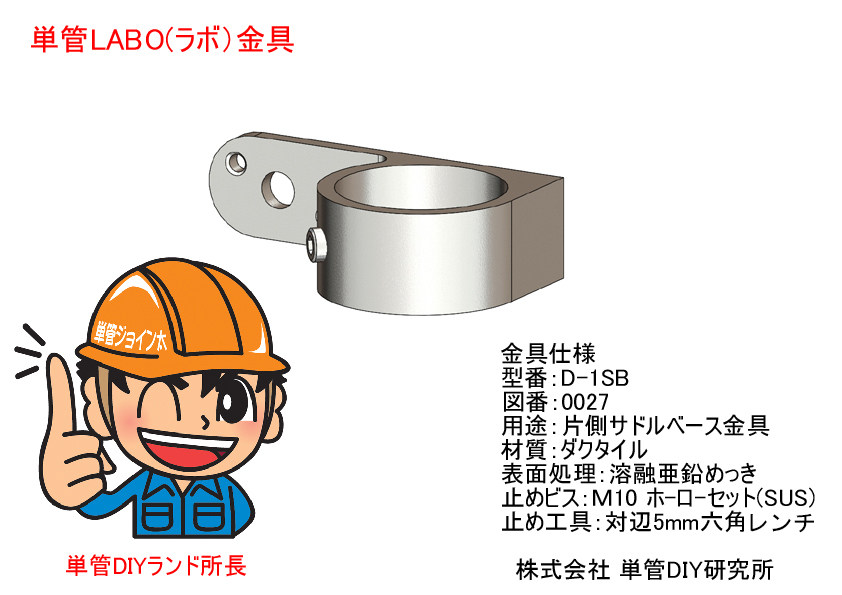

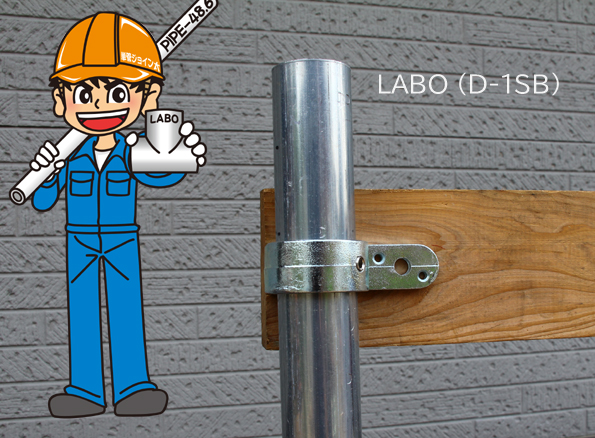

D-1SB  片側サドルベース金具  金具の中まで見られる 3D-PDF



外径 φ48.6mm 単管パイプ 専用金具 LABO(D-1SB)

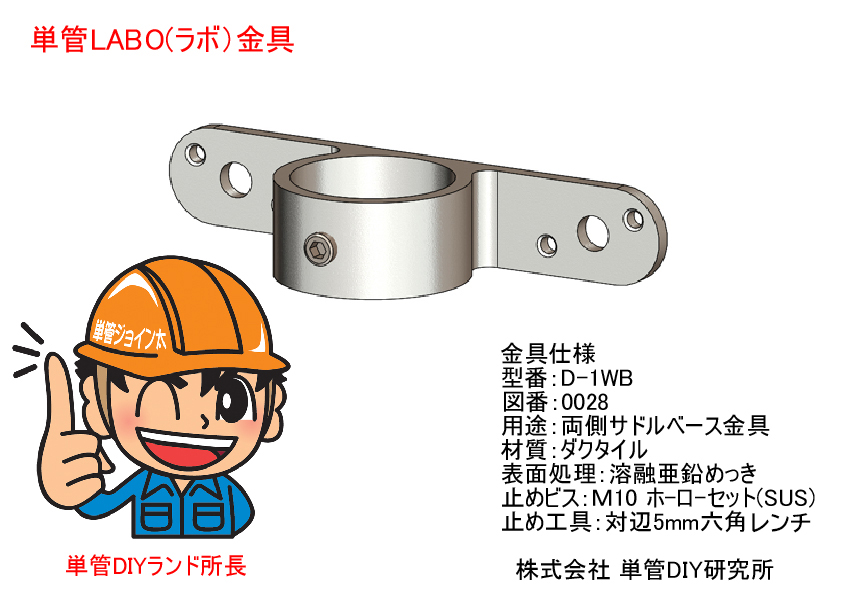

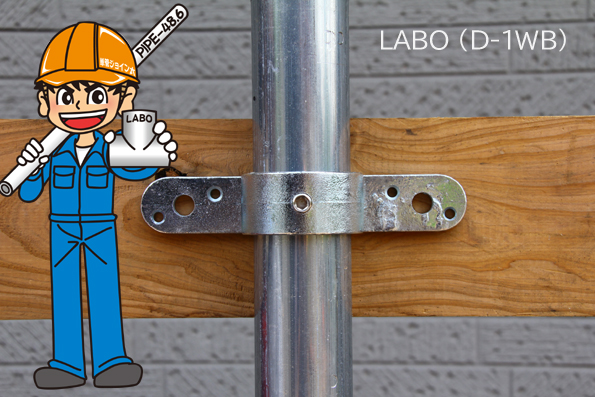

D-1WB   両側サドルベース直交金具  金具の中まで見られる 3D-PDF

外径 φ48.6mm 単管パイプ 専用金具  LABO(D-1WB)

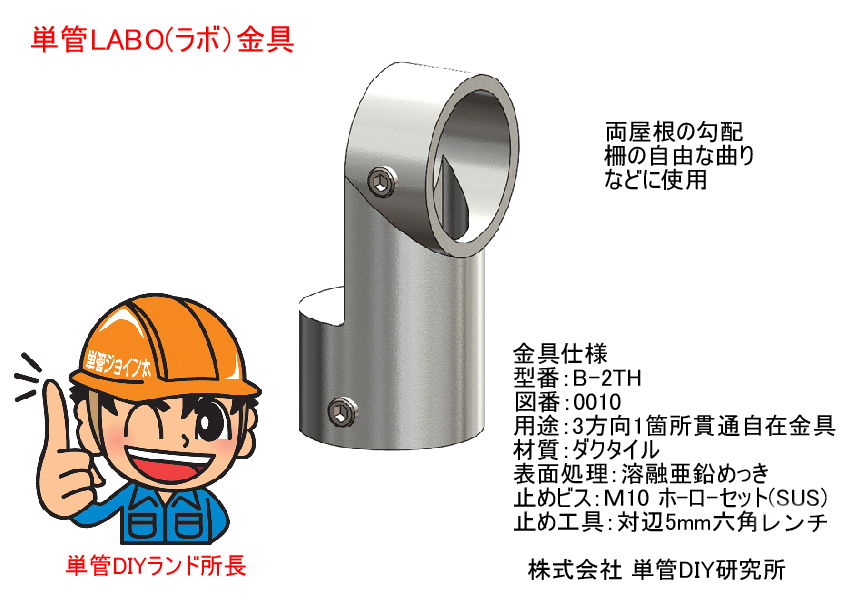

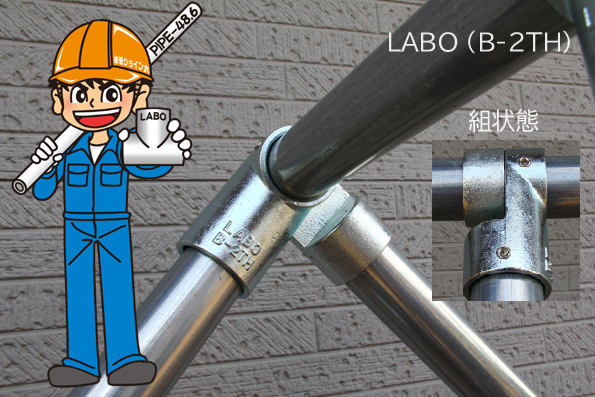

B-2TH 3方向1箇所貫通金具  金具の中まで見られる 3D-PDF



外径 φ48.6mm 単管パイプ 専用金具  LABO(B-2TH)

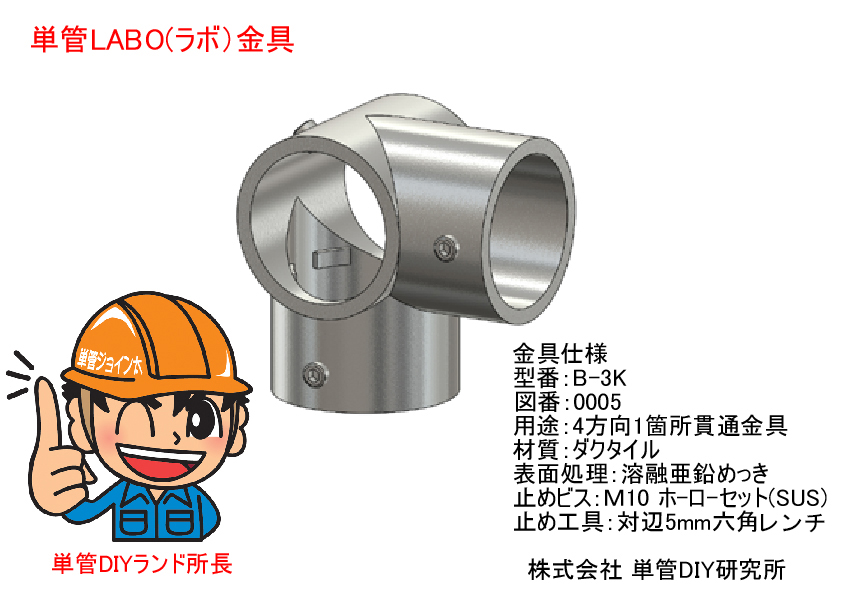

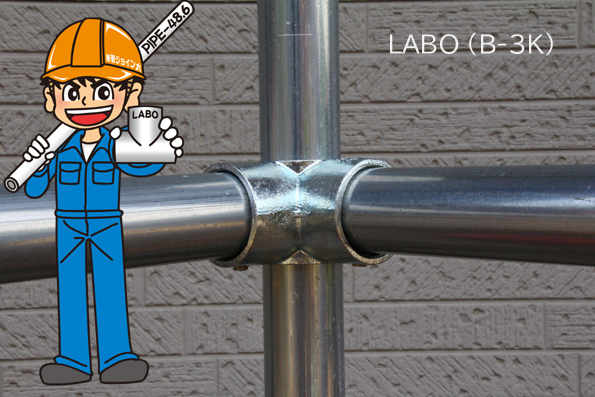

B-3K  4方向1箇所貫通金具  金具の中まで見られる 3D-PDF



外径 φ48.6mm 単管パイプ 専用金具  LABO(B-3K)

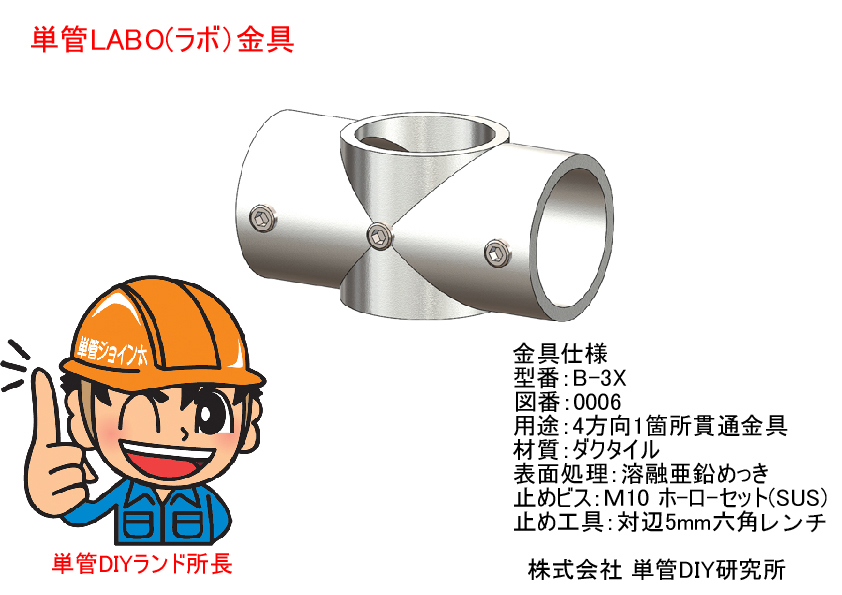

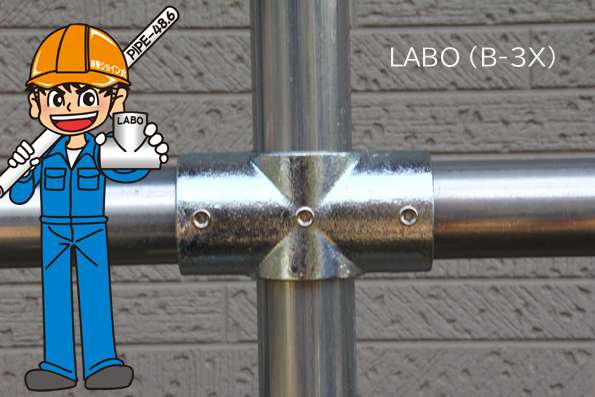

B-3X  4方向1箇所貫通金具  金具の中まで見られる 3D-PDF



外径 φ48.6mm 単管パイプ 専用金具  LABO(B-3X)

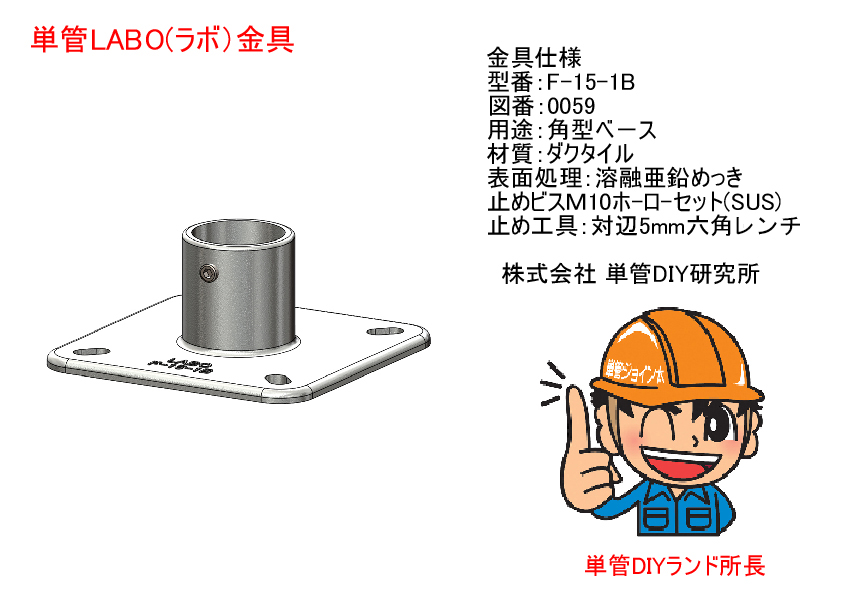

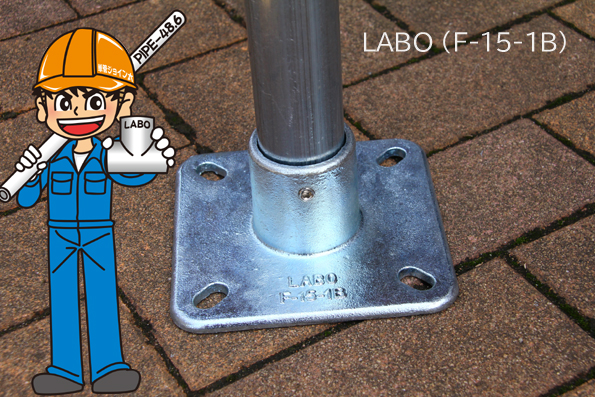

F-15-1B  角型ベース金具  金具の中まで見られる 3D-PDF



外径 φ48.6mm 単管パイプ 専用金具  LABO(F-15-1B)

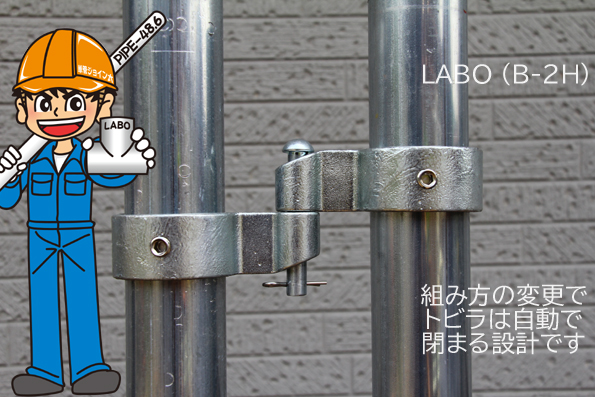

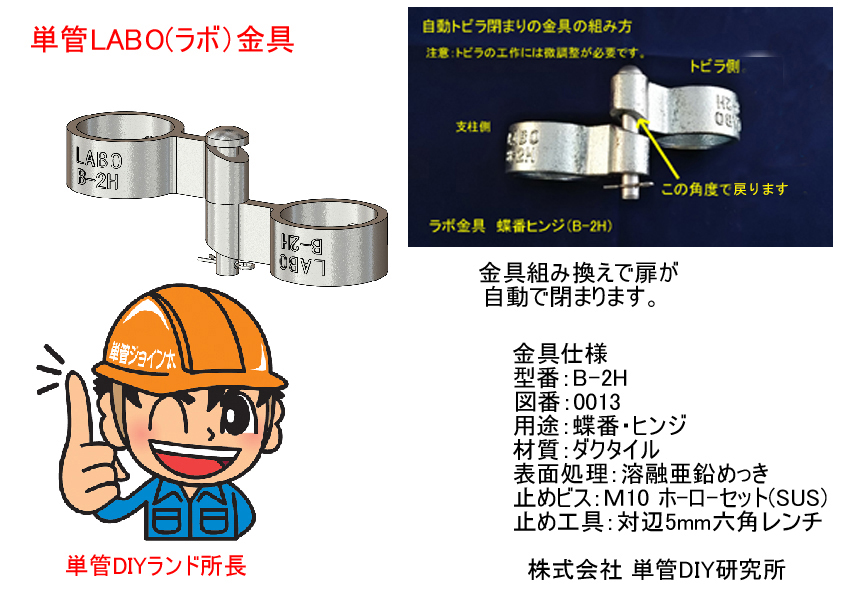

B-2H  蝶番・ヒンジ金具  金具の中まで見られる 3D-PDF

外径 φ48.6mm 単管パイプ 専用金具  LABO(B-2H)

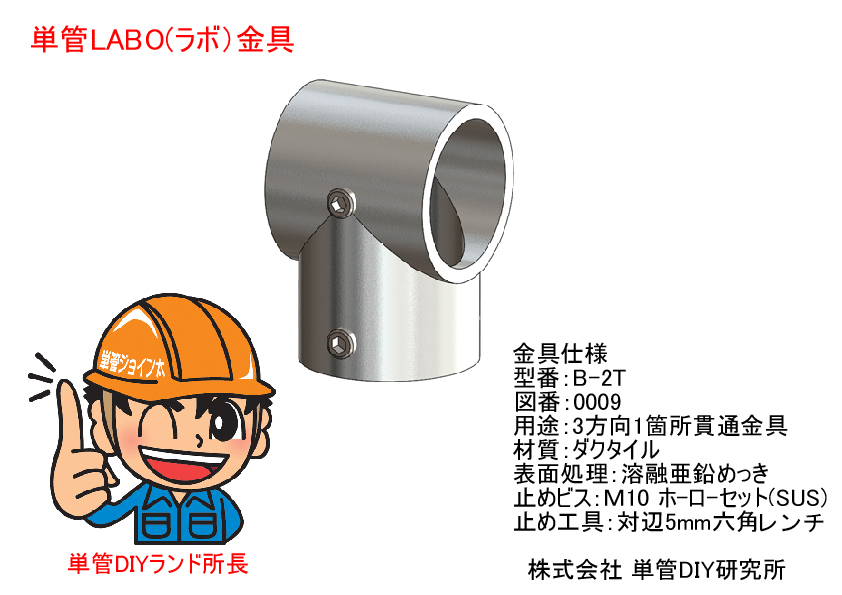

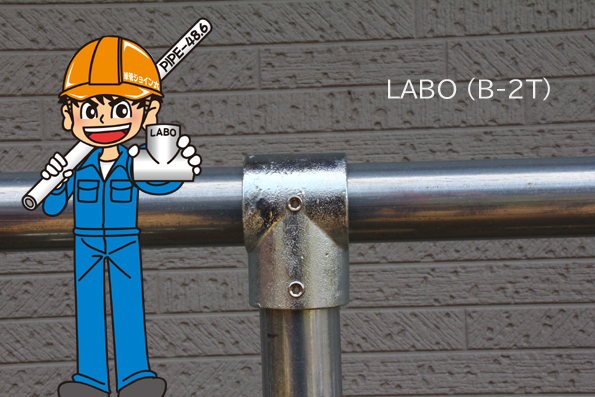

B-2T 3方向1箇所貫通金具  金具の中まで見られる 3D-PDF



外径 φ48.6mm 単管パイプ 専用金具  LABO(B-2T)

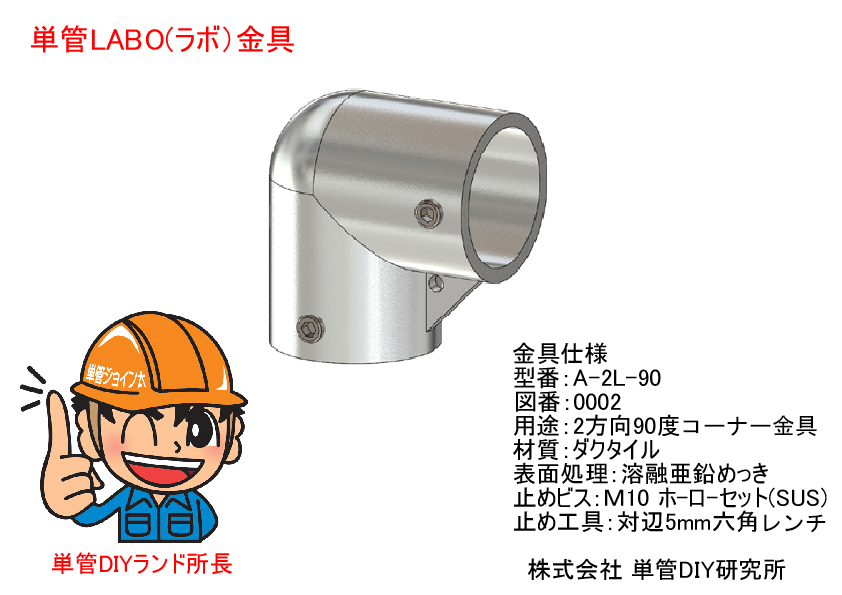

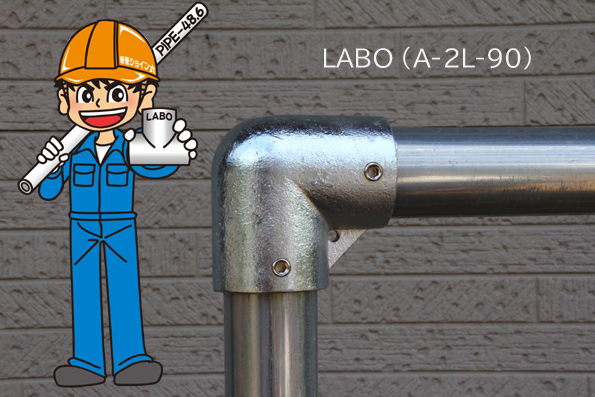

A-2L-90 2方向90度金具  金具の中まで見られる 3D-PDF



単管パイプ外径48.6mm専用金具 LABO(A-2L-90)

単管パイプ多目的小屋

ウエスタンラッチ(カインズホーム購入) ウエスタンラッチの詳細は カインズホーム リンク

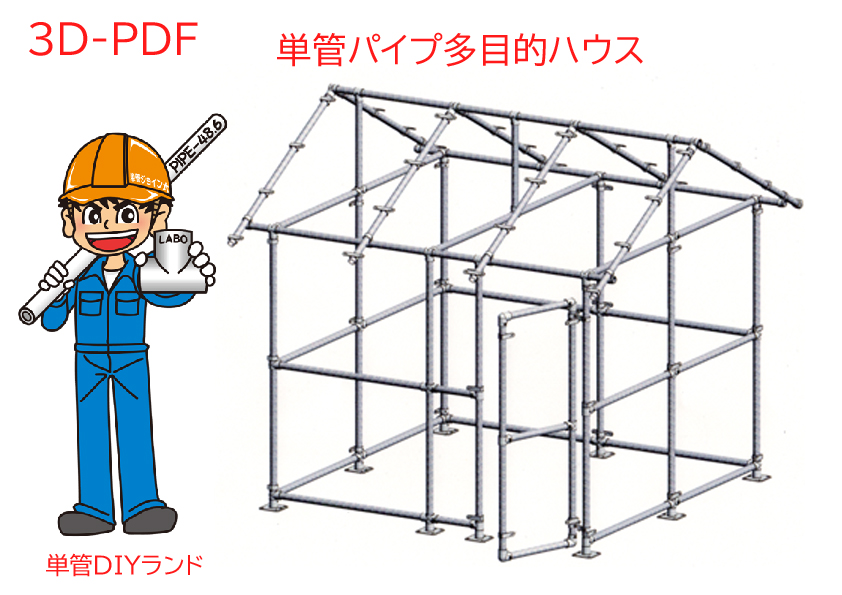

多目的ハウスのパイプ骨組    小屋を回して中まで見られる 3D-PDF

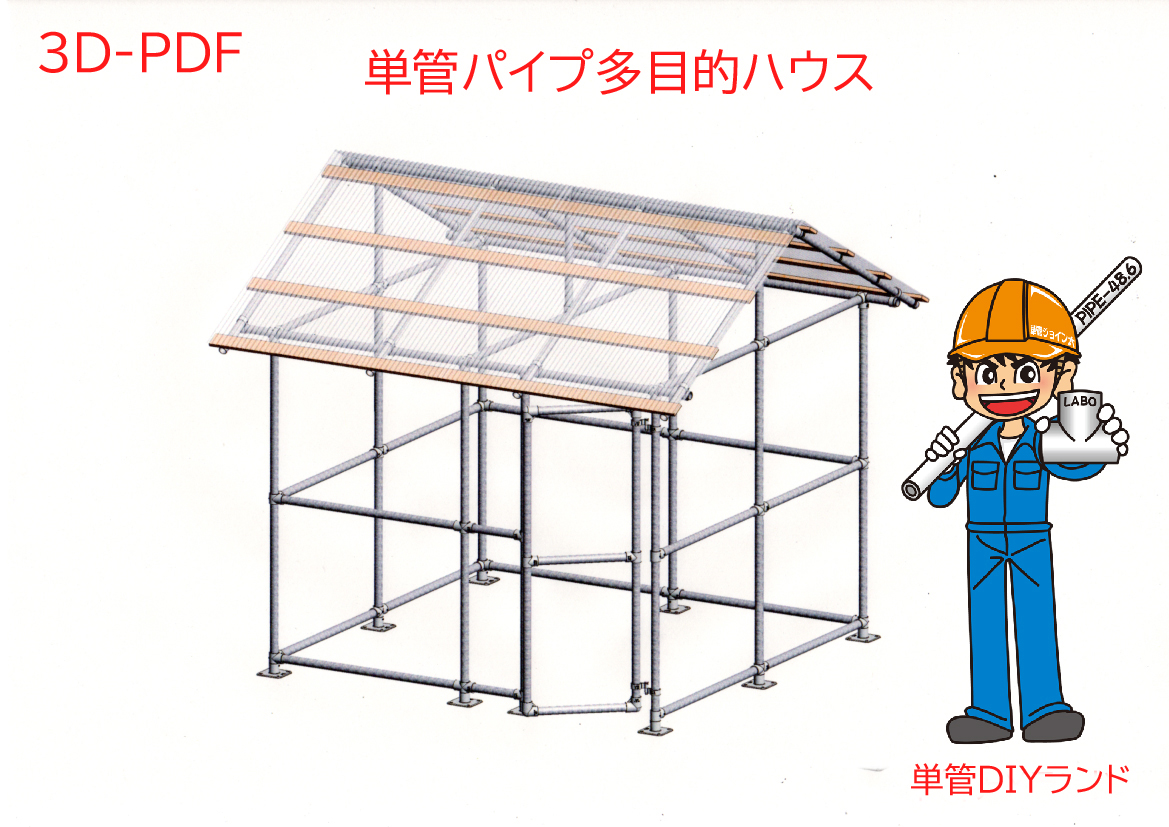

多目的ハウスのパイプ屋根の波板   小屋を回して中まで見られる 3D-PDF

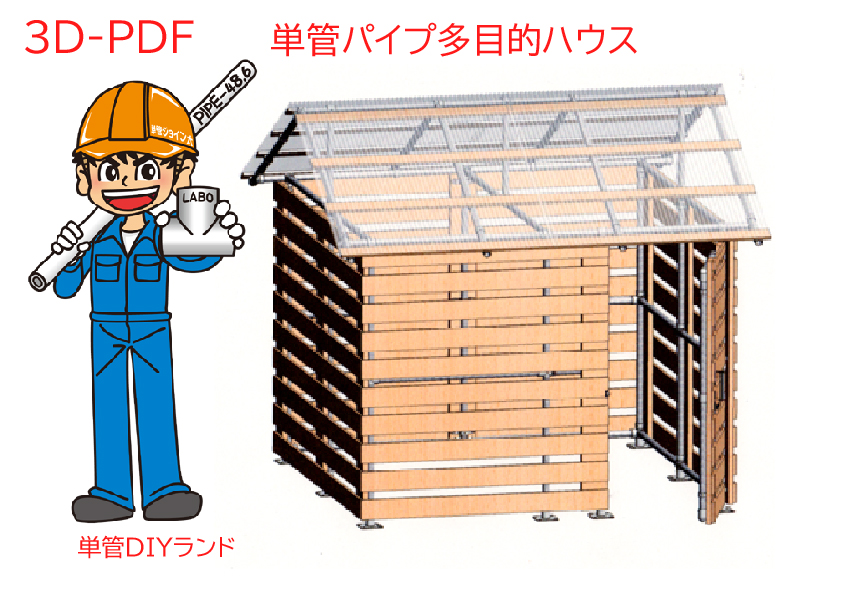

多目的ハウスのパイプの屋根(波板)外回り(板張り) 小屋を回して中まで見られる 3D-PDF

サッシ類も以外と取り付け簡単です。

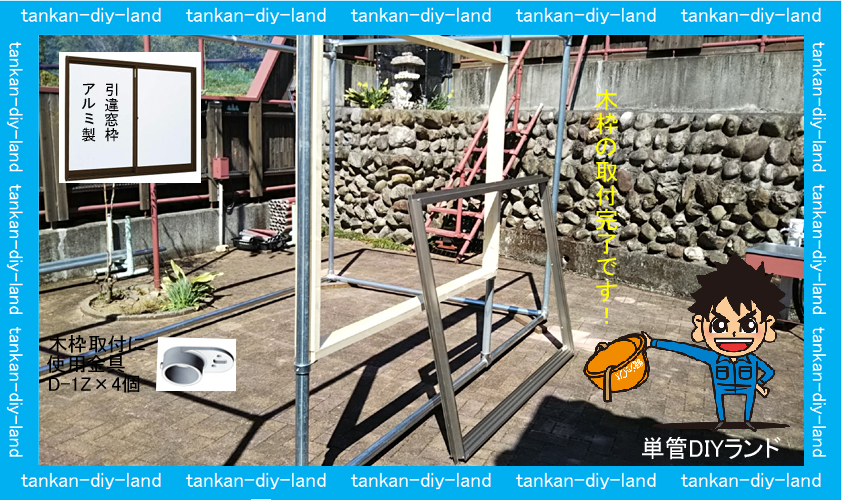

単管パイプ小屋にアルミサッシの取り付け枠金具(D-1Z)四角で(SPF材)木ネジで固定

トビラの上下にストッパー(D-1SB)を入れる事をお勧めします。

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

単管パイプ DIY 研究所 発信

注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

設置場所に合った基礎金具や基礎ブロックを選択してください。

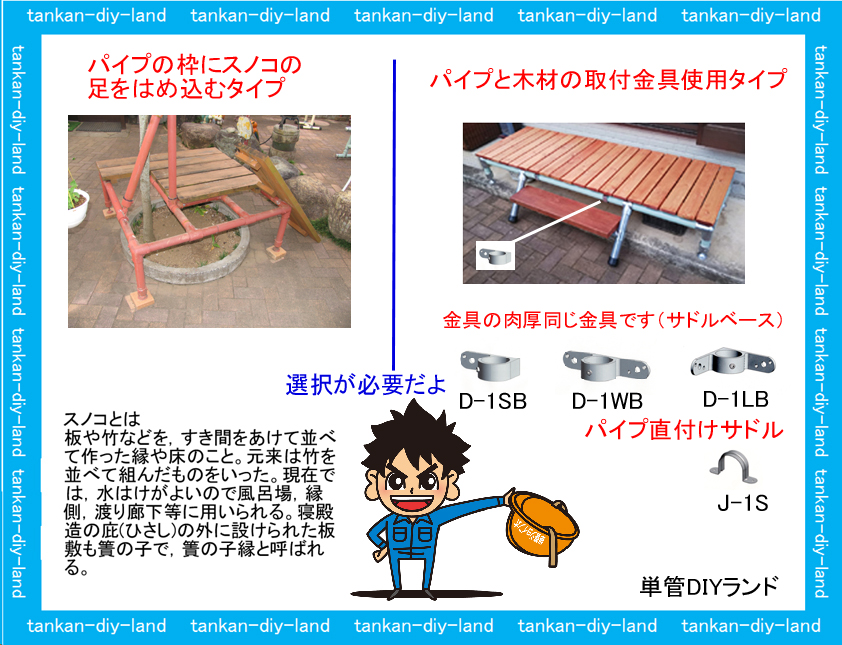

単管パイプ工作スノコとは 金具で止めるタイプ と 枠に、はめ込むタイプの2種類から選択



単管パイプ小屋の木材との接続用金具 (他の金具に合わせて5mm浮くベースタイプとパイプ直付けサドルタイプ)

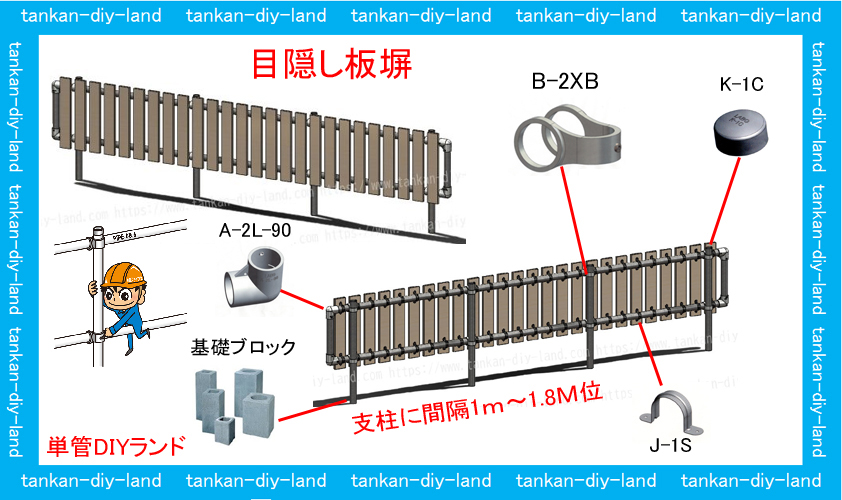

単管パイプ目隠し板塀『自由柱(背柱)タイプに使用金具類

単管パイプの板塀に使用金具

基礎コンクリートの安全柵に使用金具(コンクリートにアンカーボルトで直止めサドルベース)

単管パイプと木材のDIY工作に便利な、(SPF材とは、ホームセンタ-様等で一般的に販売されている木材です

管パイプ専用吊バンド(J-TB)使用例

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

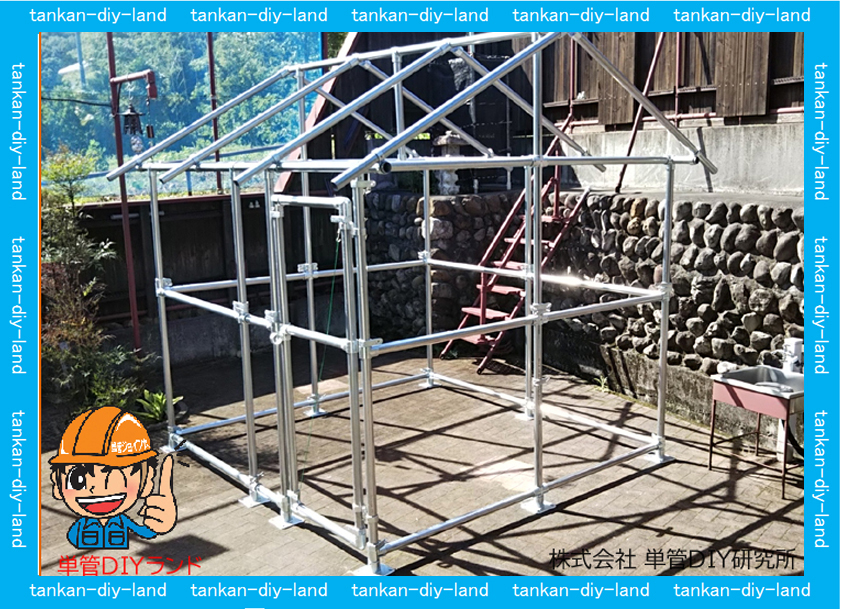

単管パイプの多目的小屋

切妻タイプ屋根には2種類の作り方があります。小屋束の位置の違いがでます。

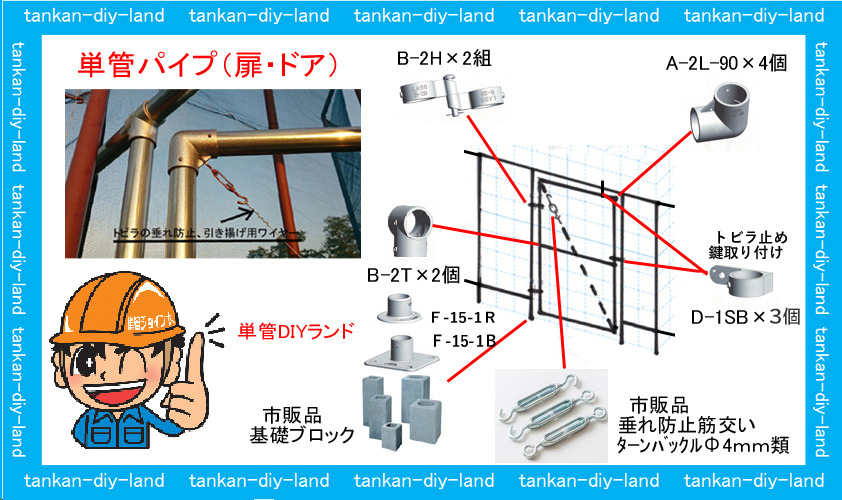

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのストッパー(トビラ止め)

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのストパー(トビラ止め)

LABO(ラボ)金具 表面処理:溶融亜鉛めっき仕上げ (パイプ止まり金具と貫通金具)

LABO(ラボ)ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

LABO(ラボ)キャスター

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。 キャスター

LABO(ラボ)金具ではこんな物も出来ます。

木材との接続を楽しくするLABO(ラボ)継手金具

円を描くと ほぼ真ん中 あたりです!!『信じるか信じないかは、貴方次第です』 単管DIYランドの発信地

単管パイプと(木材・コンクリート支柱)等の接続金具類

D-1WB(両側サドルベース)・D-1SB(片側サドルベース)・D-1LB(コーナー用サドルベース)・J-1S(サドル)

単管パイプと木材との接続金具

パイプと木材の直付け接続金具(J-1S)

単管パイプキャスター付き工作物

基礎ブロク市販品・基礎金具・水平調整金具・壁金具・タタッチメント・サッシ取付金具

アタッチメント(G-40A)

単管パイプザムキャップ発売開始 ZAM材とは:ほぼ錆びないと言われる画期的な鉄板で、耐食性が溶融亜鉛めっき鋼板に比べて10〜20倍優れていて、切断面は、めっき層から溶け出したアルミニウム・マグネシウムを含む微細な亜鉛系保護皮膜が覆うので、優れた耐食性を発揮しています。(型番K-1C)

ZAM(ザム)材とは  単管キャップ(K-1C)の材料 ZAM(ザム)鋼板というめっき・・・日新産工(株)

LABO protection cap K-1C(CR)  とは

保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・当

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

LABO(ラボ)継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。公的機関等では野外での工作物、橋・鉄塔・陸橋・電柱・信号器柱・電波塔・等の鉄部材料の本体や金具類の表面処理を溶融亜鉛めっき仕上げでないと殆んど採用されいません。

LABO(ラボ)金具は溶融亜鉛メッキ仕上げです・・・ドブメッキとか天ぷらメッキとも呼ぶ・・。

LABO(ラボ)金具類でこんな物もできます。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!錆びの侵食はここから始まります、だから溶融亜鉛メッキ

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

LABO(ラボ)金具の止めビスとは・・ここが違う

単管パイプのうんちく、強度と重量の違い(国内パイプメーカー使用転載)

単管パイプのメーカーマーキング確認

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

単管パイプ選ぶならどっち

単管パイプの強度とは:中間荷重(質量)で荷重を取り去るとパイプが元に戻れる(復元)できる最大荷重です。参考資料

両端支点のモーメント(M=PL/4)   中間荷重の算出数式 一般炭素鋼鋼管(JIS G 3444) 100mm間隔

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)

単管パイプの機械的性質(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

中間強度が知りたくて、試験台を作り試験をやって見た・・・参考資料です。

単管パイプ2m支点っでの中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し(荷重50kg単位)

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

『日本のほぼ真ん中とは 』ときがわ町・・おおかた・およそ・だいたい・・Google画像リンク
