爺ちゃんの仲間達に屋根作り ( ^)o(^ )  誰でも出来る単管DIY工作

単管DIY工作・・こんなの有っても、いいんじゃないですか??少年時代プラモデルを組み立てた感じで楽しい時間をつかいました。

LABOで簡単DIY! 自由に単管工作を楽しんでください(*^▽^*) № 3020210407

アイソメ画像から立体画像を描くを、Google 画像で見る

単管パイプlabo(ラボ)工作画像

単管パイプdiy工作 Google画像へリンク

爺ちゃんの仲間達 ( ^)o(^ ) 『おぉーい・・ウサちゃんマスクを忘れてるよ・・・』

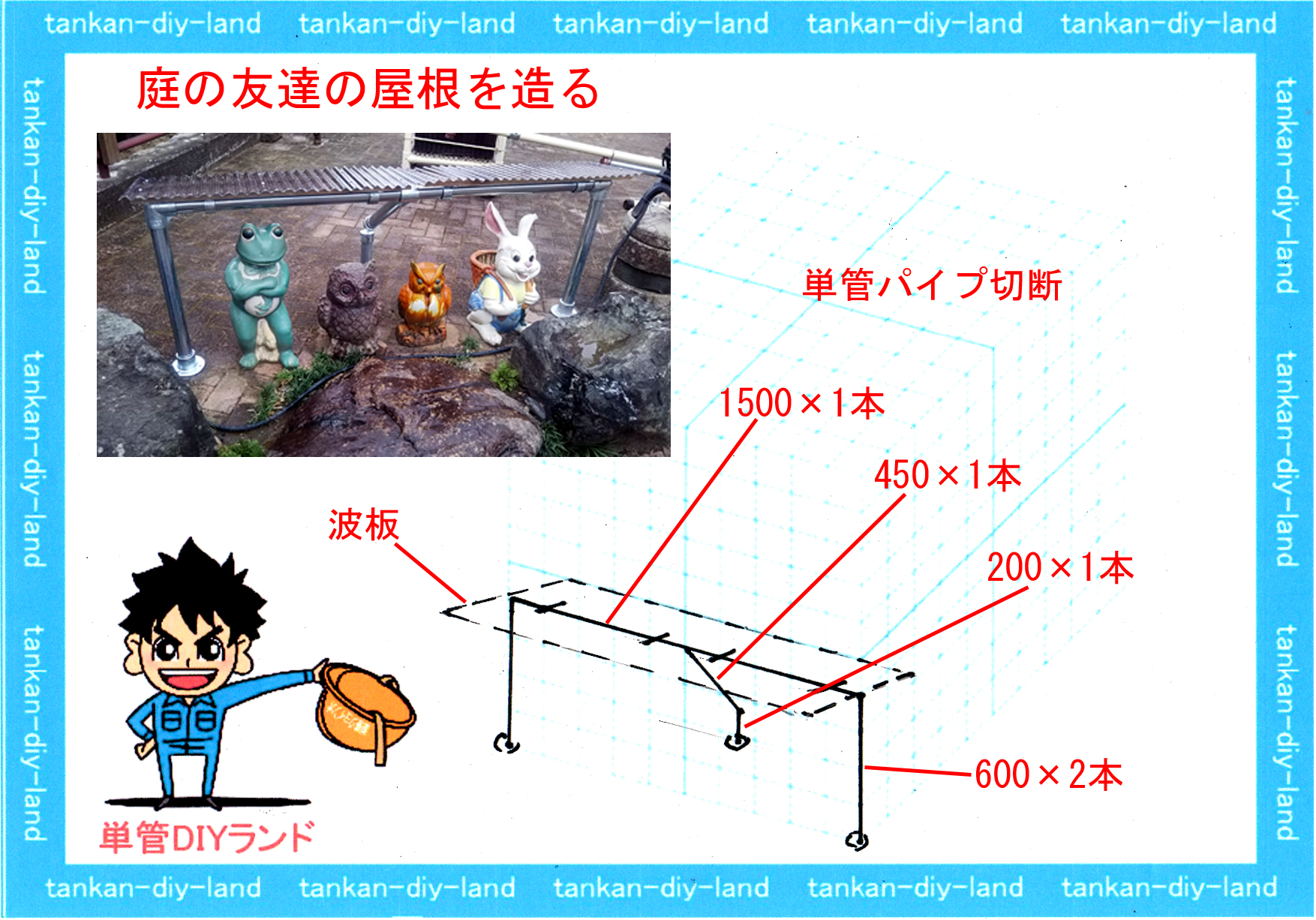

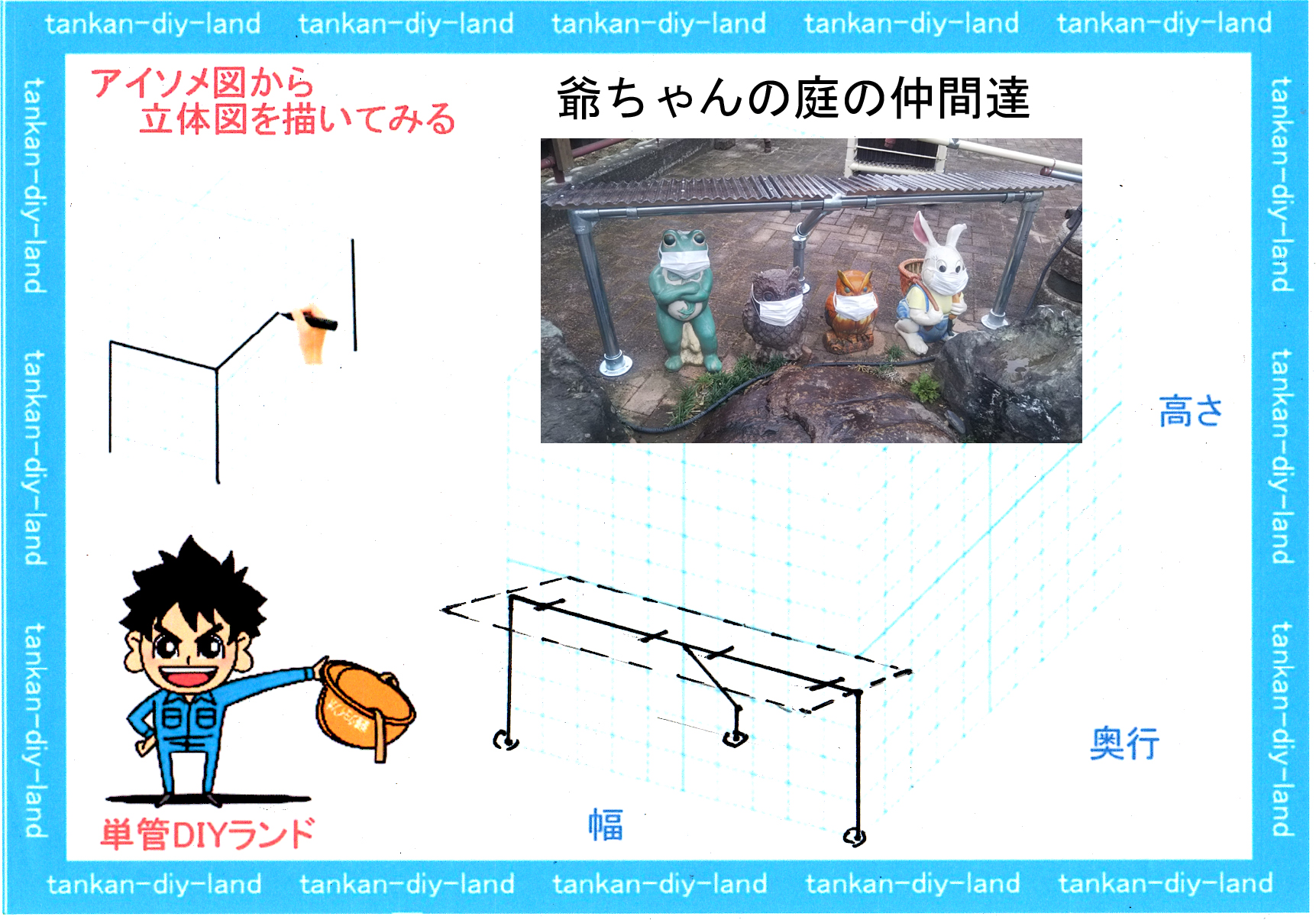

アイソメ立体図で庭の仲間達への雨除け単管骨組みを描いてみた。

アイソメ立体図からパイプの拾い出しと大きさ算出

アイソメ立体図からLABO金具の拾い出し

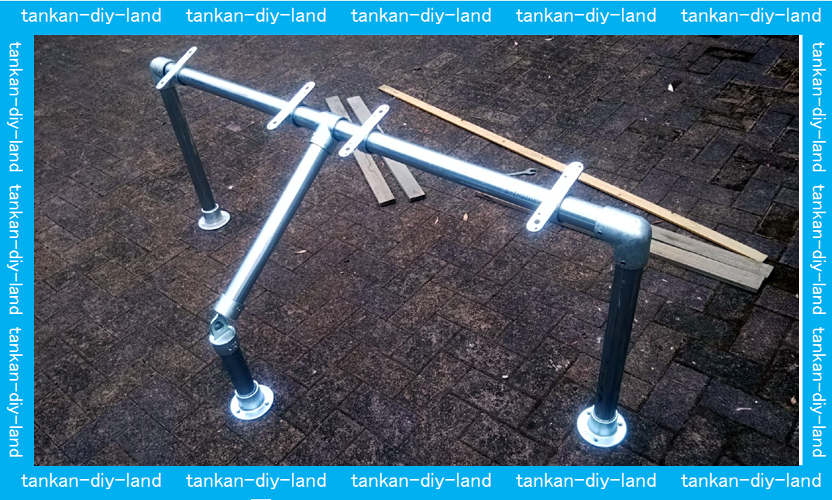

パイプ骨組み完成

板とポリカーボネイト波板の接続

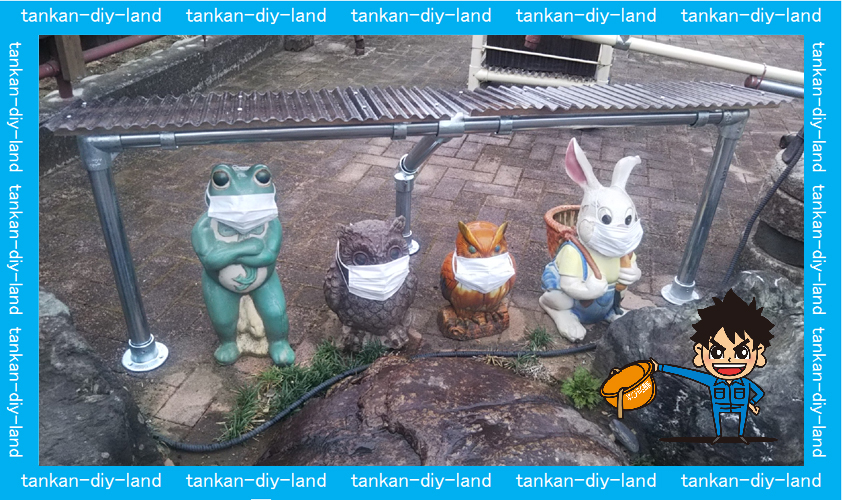

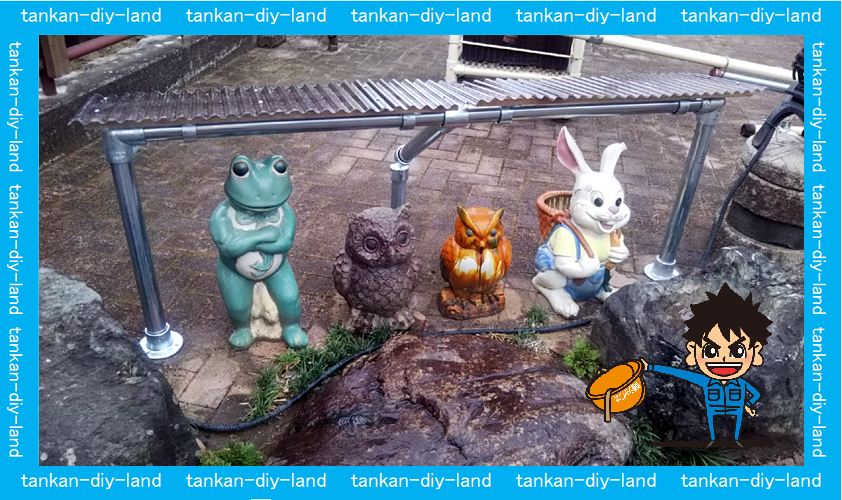

爺ちゃんの、庭の友達の屋根が完成、この後コロナ対策で全員マスク装着します。

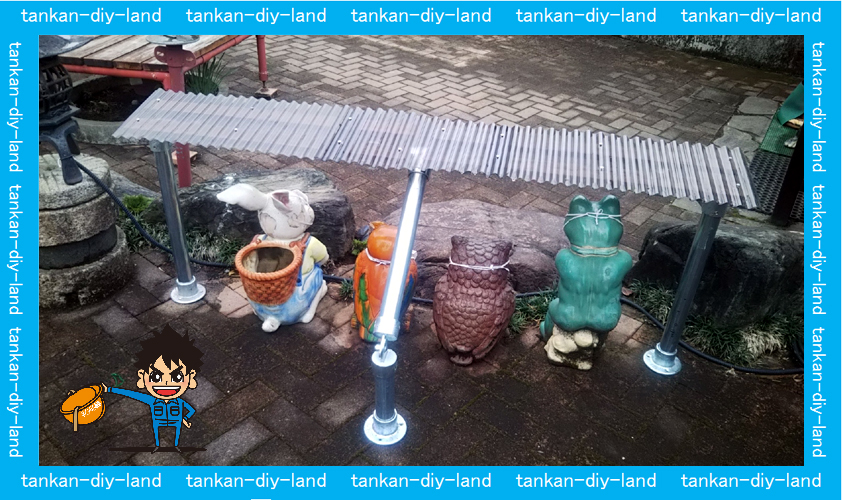

庭の友達の、お尻も見せますよ。

単管DIY工作・・・こんなの有っても、いいんじゃないですか???少年時代プラモデルを組み立てた感じで楽しい時間をつかいました (^O^) 閲覧ありがとうございました。

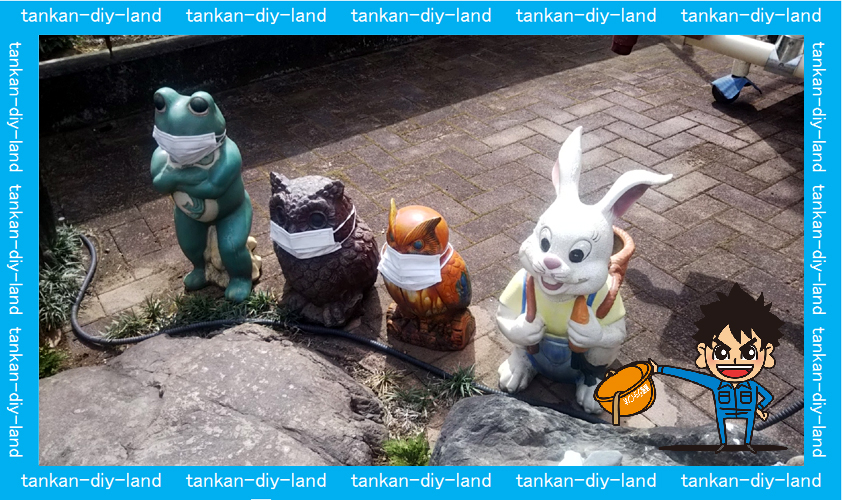

コロナ対策で全員マスク装着しました。

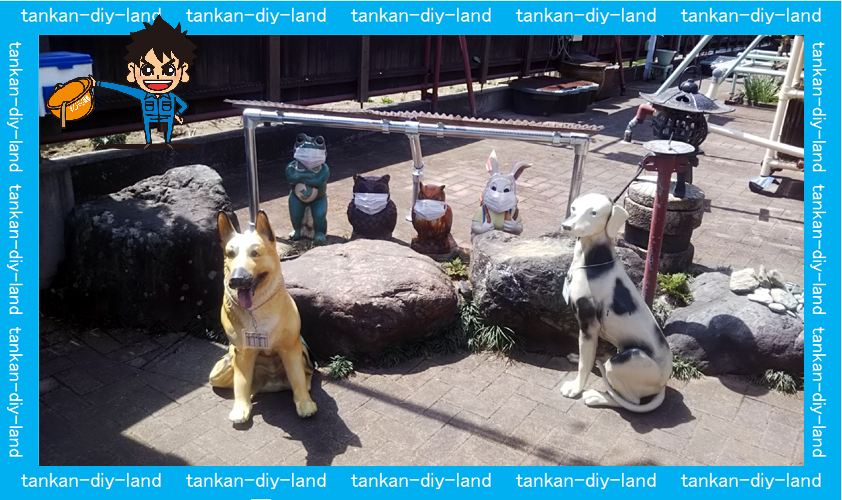

庭の仲間達の全員集合

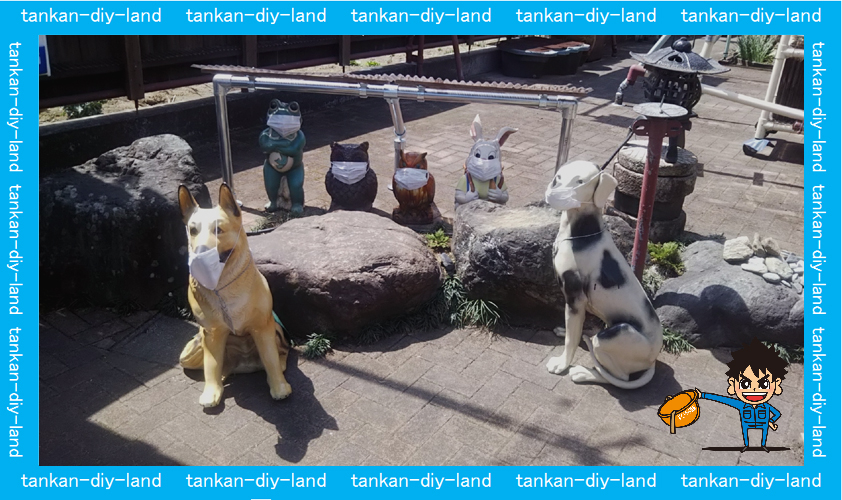

庭の仲間達の全員集合、コロナ対策でマスク スタイル

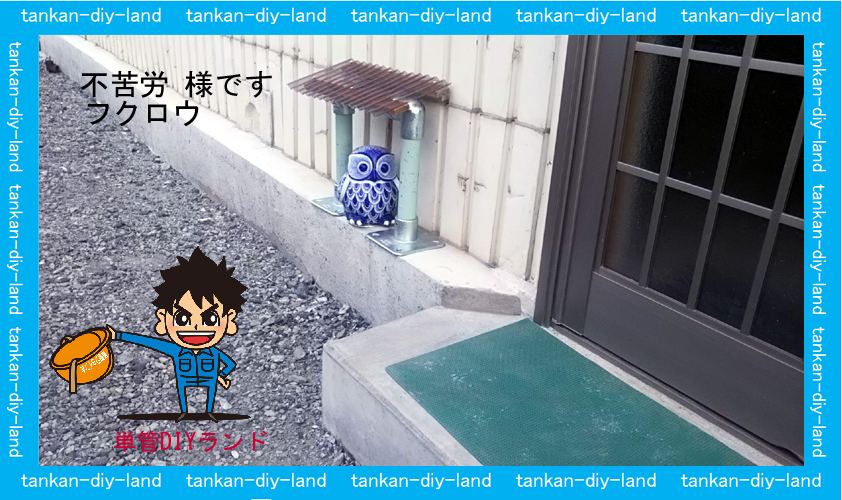

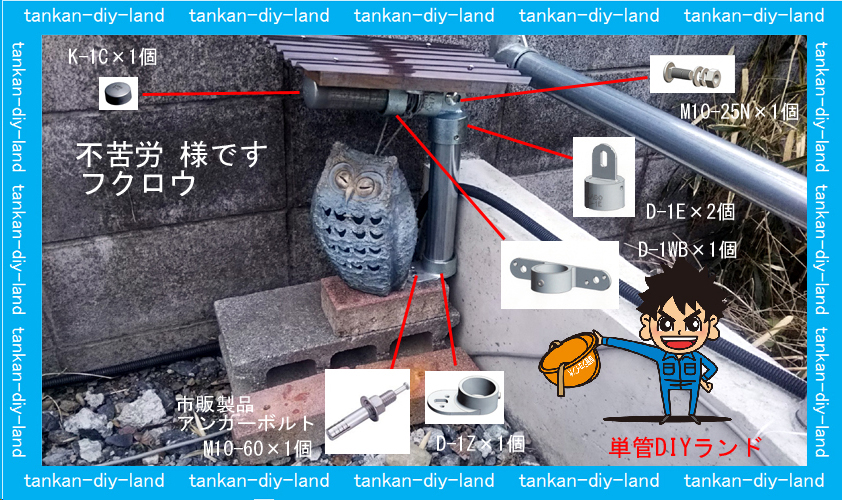

フクロウ様はLABO金具がお守りします。『ポリカーボネイト波板で屋根作り』

俺に任せろ!!!不苦労様 だ—–よ!!! ( ^)o(^ )

苦労の無い生涯いをフクロウ(不苦労)様に導いて頂けるそうです。信じるか信じないかは貴方次第です・・・

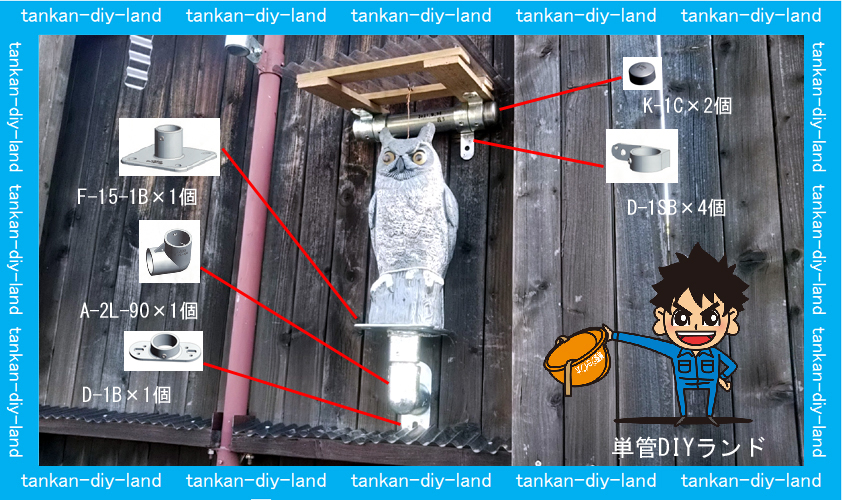

LABO使用金具↑

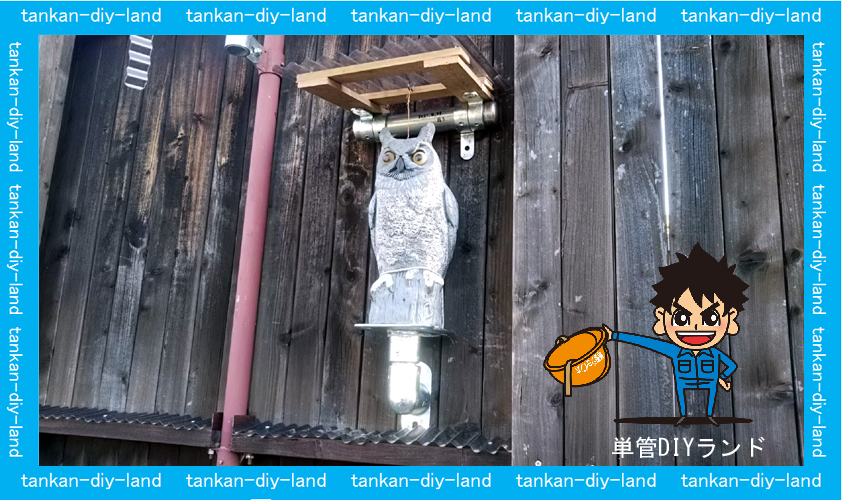

フクロウ様はLABO金具がお守りします。『ポリカーボネイト波板で屋根作り』

苦労の無い生涯いをフクロウ(不苦労)様に導いて頂けるそうです。信じるか信じないかは貴方次第です・・・

LABO使用金具↑

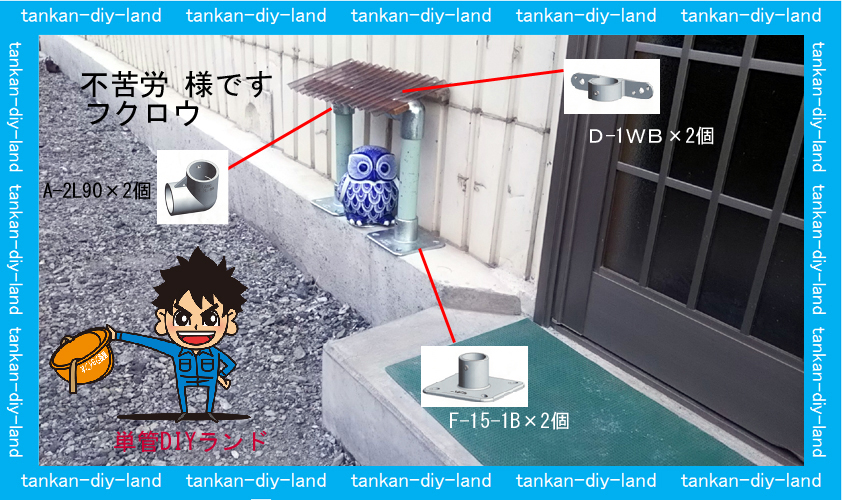

フクロウ様はLABO金具がお守りします。『ポリカーボネイト波板で屋根作り』

貴方の苦労を取り去る『不苦労』フクロウだそうです。信じるか信じないかは貴方次第です・・・

LABO使用金具↑

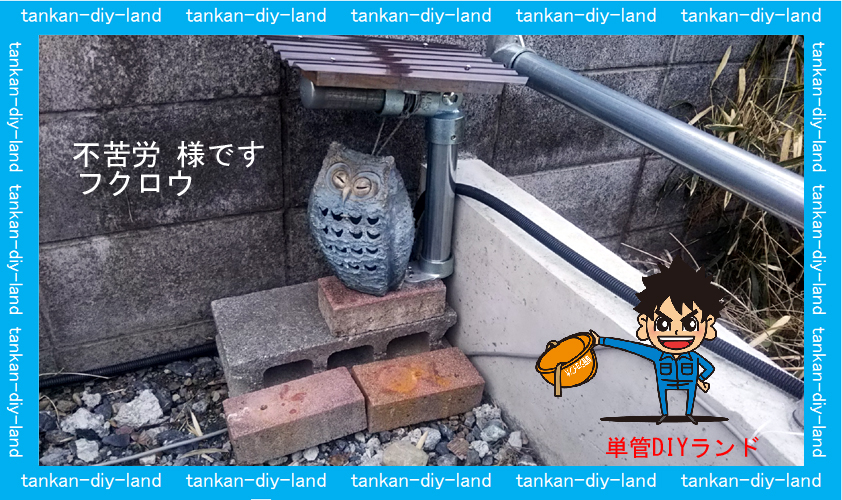

フクロウ様はLABO金具でお守りします。『ポリカーボネイト波板で屋根作り』

苦労を不にして生涯いをフクロウ(不苦労)様が導いて頂けるそうです。信じるか信じないかは貴方次第です・・・

LABO使用金具↑

LABO金具同志の接続には、便利な角根ボルトをお勧めします。

作業性が良い角根丸頭ボルトセット(M10-25-N)角根ボルト・ワッシャー・スプリングワッシャー・ナット の『4点1組』

ポリカ波板と木材の取付金具はホームセンターでイロイロ有ります、選択して、波板の山の頂上から止める事が重要です。

波板取付金具 市販品イロイロ選択出来ます。

市販品、屋根用波板と棟板 (ポリカーボネイト波板)

パイプにサドル(J-1S)で横桟(SPF材38×89×3600)を取り付けて波板を張るタイプ

単管パイプと木材のDIY工作に便利な、(SPF材とは、ホームセンタ-様等で一般的に販売されている木材です

小屋の外壁も貴方次第でセンスを発揮できます。

注意:サドルベース類は、木材等に接続する為には、パイプの骨組中にセットする必要が有ります。

直付けサドルはパイプ骨組み完成後につけられます。

バシッとツライチで、止めるサドルベース金具類

単管パイプ小屋の木材との接続用金具

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

単管パイプ DIY 研究所 発信  注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、アイソメ立体図の構造は保障値ではございません、自作工作物は自己責任となりますのでご了承ください。

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

LABO(ラボ)金具とは、どんな物

LABO(ラボ)金具は溶融亜鉛メッキ仕上げです・・・ドブメッキとか天ぷらメッキとも呼ぶ・・。

LABO(ラボ)金具類でこんな物もできます。

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!!!! 錆びはここから始まります。

回答:単管パイプの表面はポストジンク(PZ)高純度 溶融亜鉛層 だから金具も同じ溶融亜鉛のLABO金具です。

注意:便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛メッキ仕上げもあるそうです。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプのうんちく 『各メーカーのマーキングは異なりますが、記名無しは粗悪品か規格外です』

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

一般構造用炭素鋼鋼管(JIS G 3444)肉厚2.4mm と 高張力炭素鋼鋼管肉厚1.8mm の機械的性質

単管パイプの(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)『参考資料』

数式からの算出、単管パイプ肉厚2.4mmの(JIS G 3444)中間荷重(10cm単位)(参考資料)

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

ときがわ町ってこんな所『日本のほぼ真ん中』・・おおかた・およそ・だいたい・・

単管ジョイン太くん 『天赦日・一粒万倍日・虎の日 2021/3/31単管DIYランド』

日本のほぼ真ん中4連発

円を描くと ほぼ真ん中 あたりです!!『信じるか信じないかは、貴方次第です』管DIYランドの発信地
