手動のパイプカッターで、だれでも出来る、単管パイプカット! No.1344320201013

いよいよ、手動のパイプカッターでの 単管パイプの切断方法をご紹介します☆

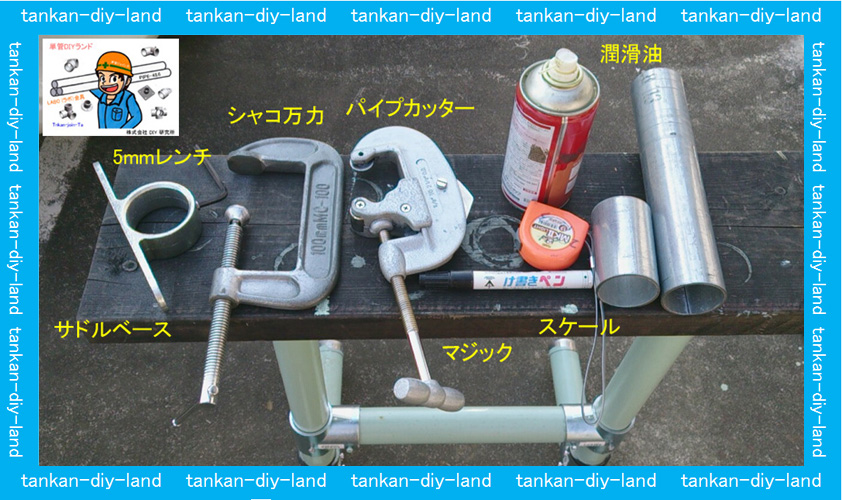

切断に使用した、部品と工具類

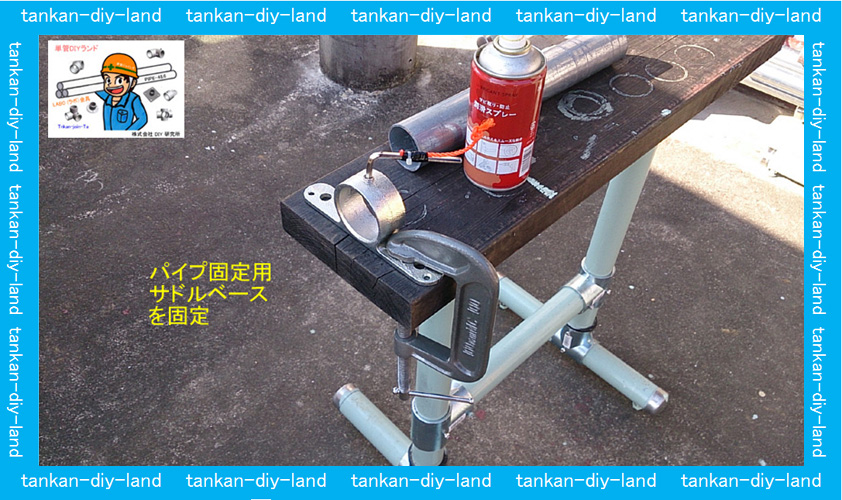

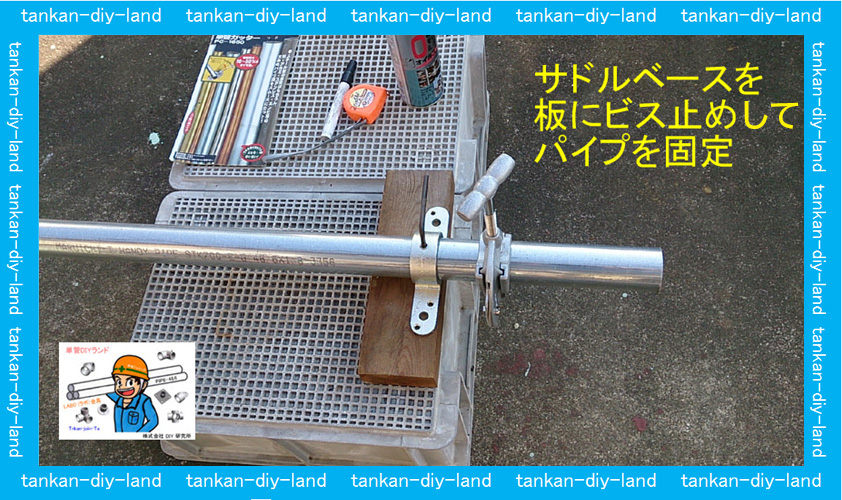

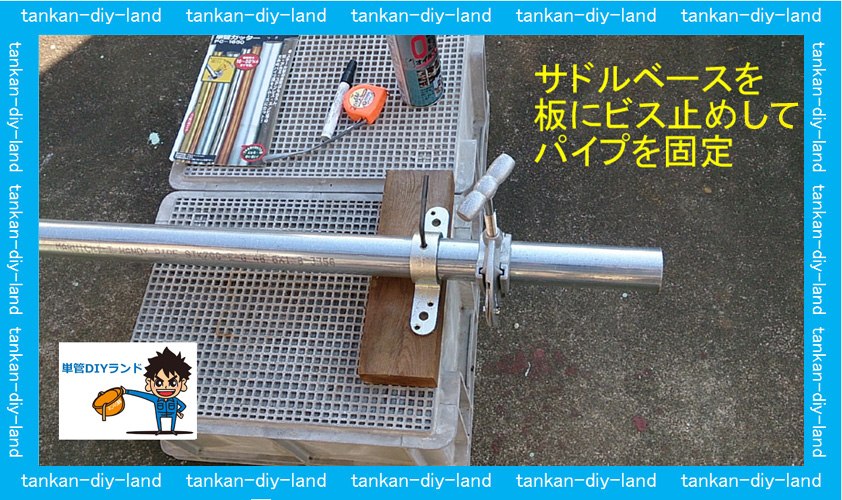

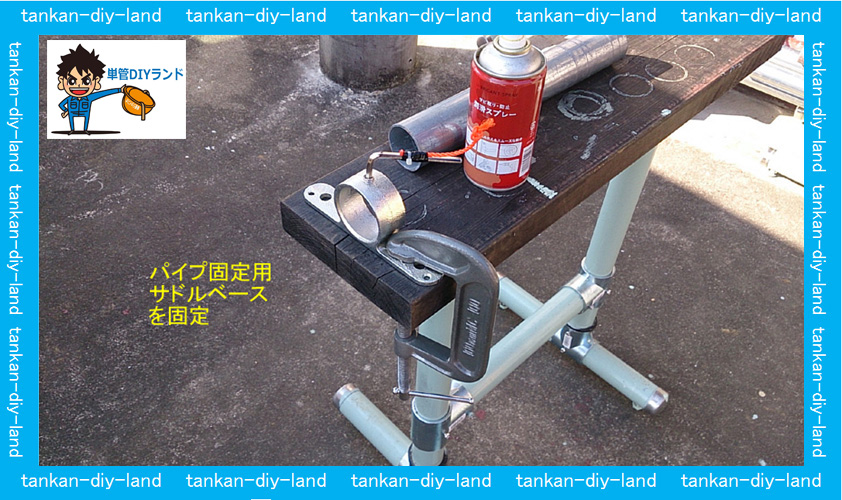

パイプ固定用金具(サドルベース)シャコ万力で押さえる

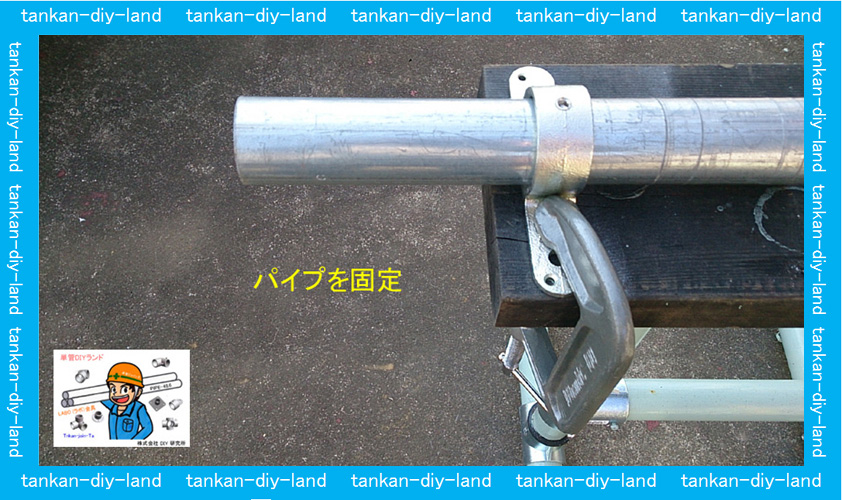

パイプをホーローセットビスにて仮止めを行う。LABO金具(D-WB)使用

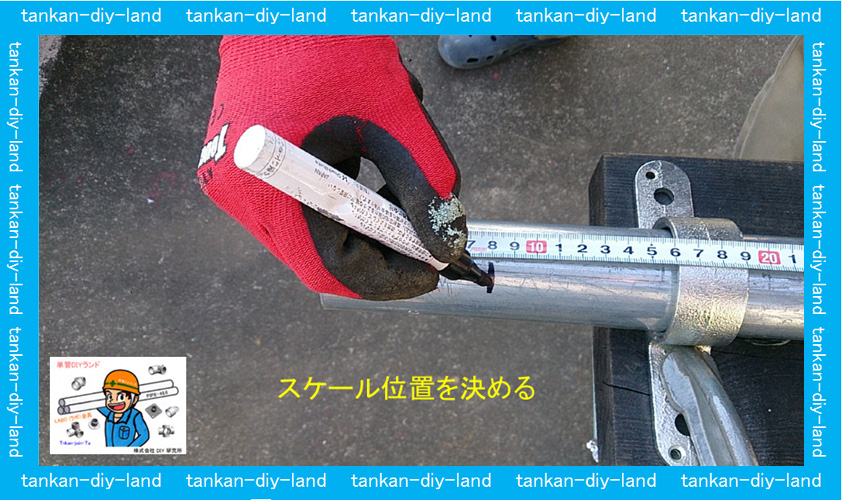

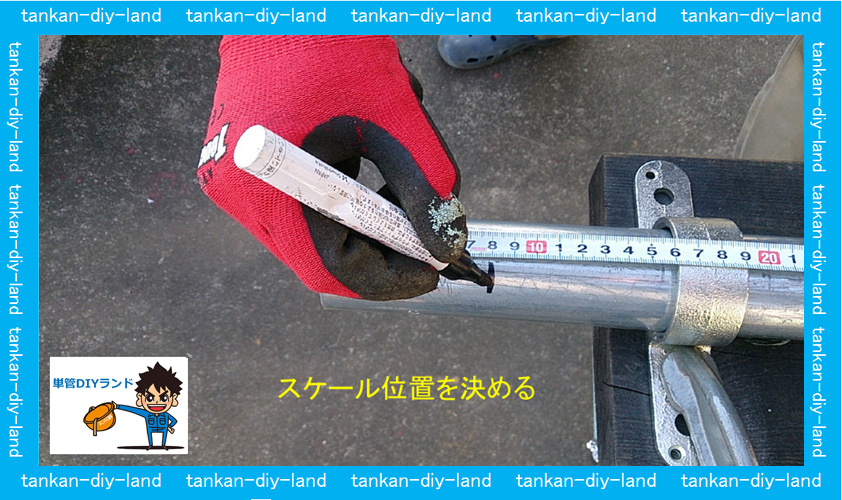

切断箇所にマーキング  パイプ固定LABO(ラボ)金具(D-1WB)サドルベース使用

一番重要な点です、1回転目に『切込み線が元に戻り1本線である事を確認する』確認したら2回転目を開始。1回転させて切込み線が螺旋状の場合にはリセットしてゴミ汚れ等の掃除して、最初からセットのやり直し。『注意:続行すると1回でパイプカッターは歪んで使い物にならなく成ります』

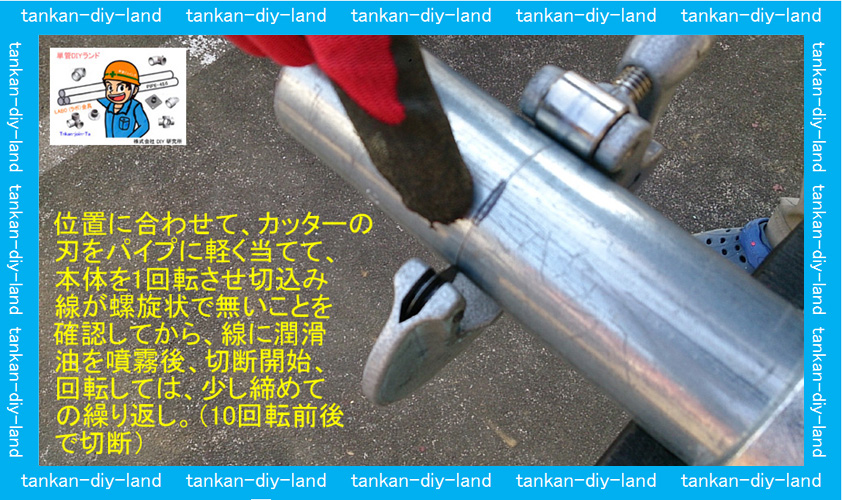

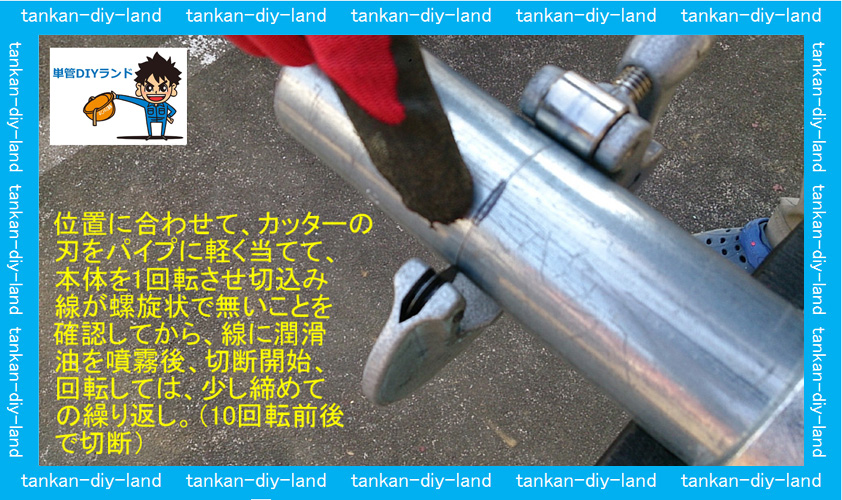

切込み線、刃をパイプに軽く当てて、本体を1回転させて切込み線が螺旋状で無いことを確認してから切断開始。

本体を1回転させて切込み線が螺旋状で無いことを守れば、限界はありますが数多く切断出来ます『螺旋状になったら最初からやり直し』

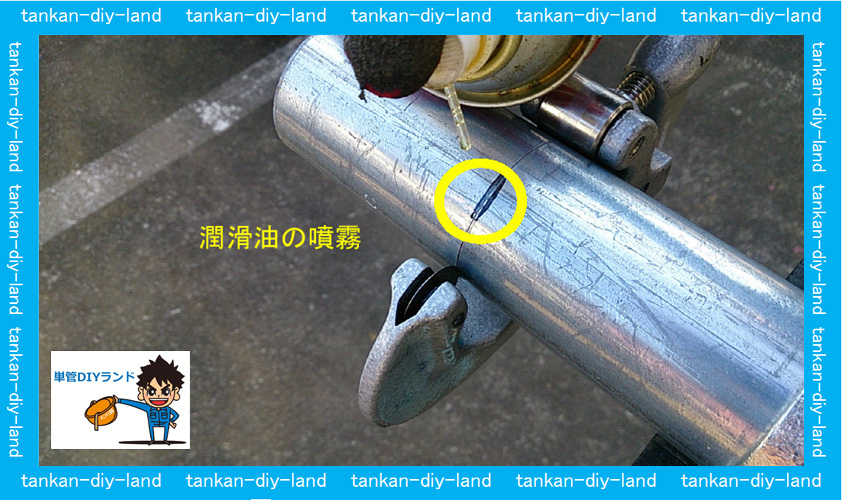

潤滑油の噴霧 少し締めてから1~2回転から、また少し締め1~2回転の繰り返しで約10~15回転で切断。注意(1回に強く締めない)

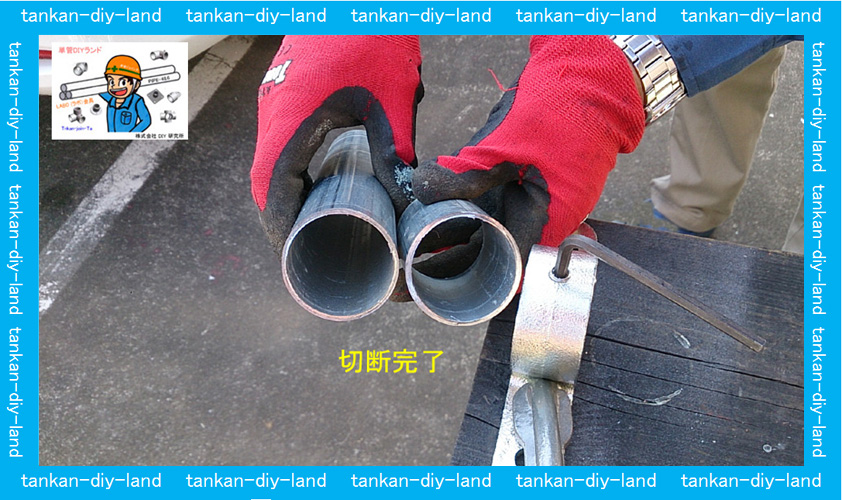

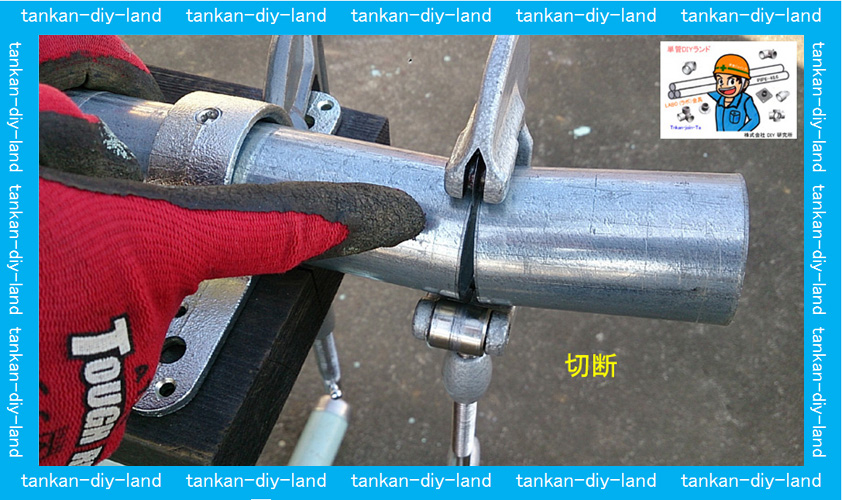

切断

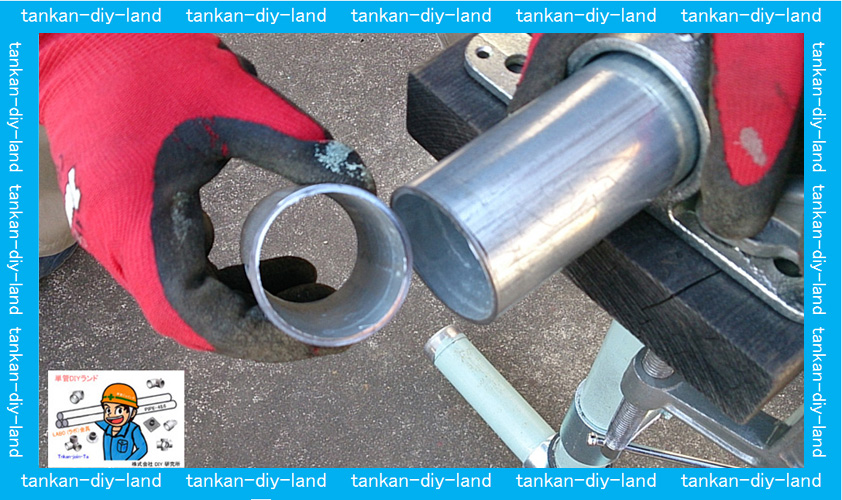

切断面

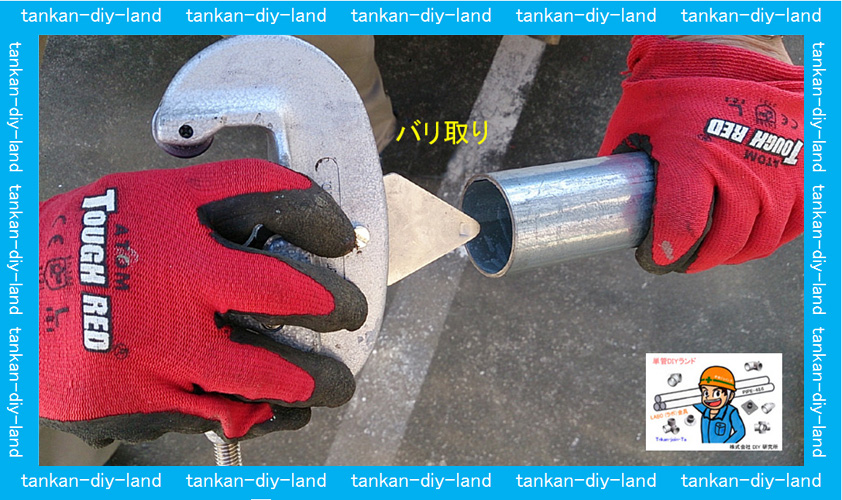

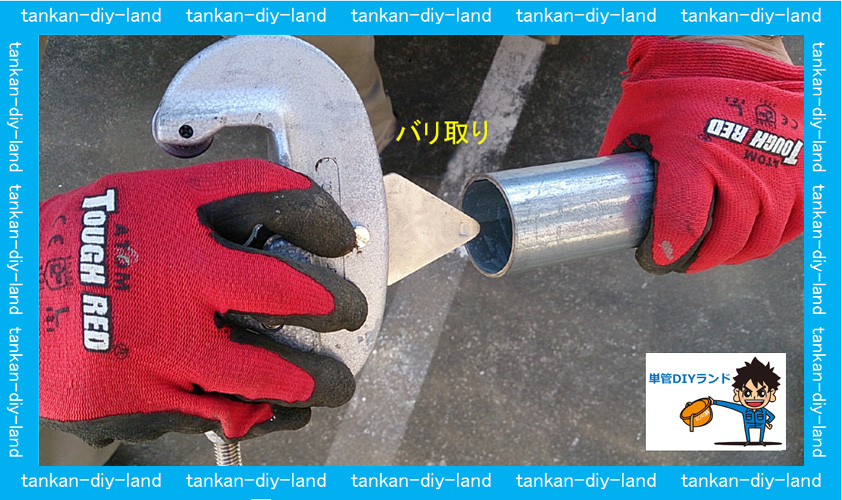

パイプカッター付属でバリ取り作業

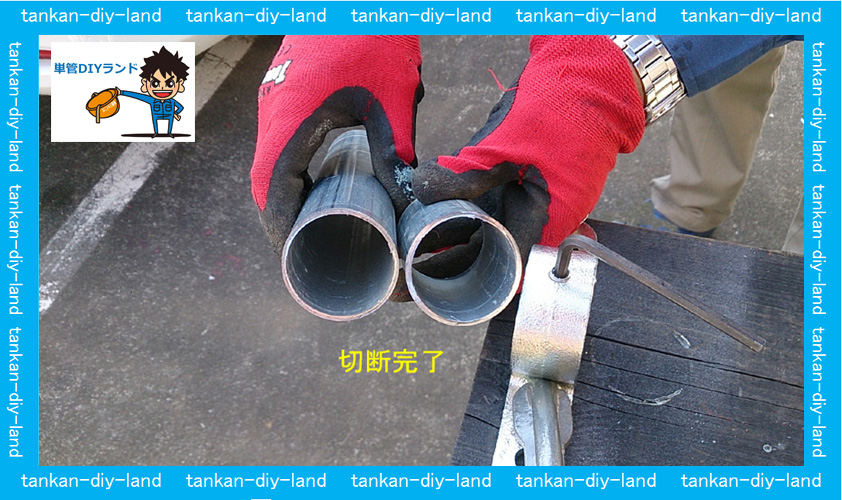

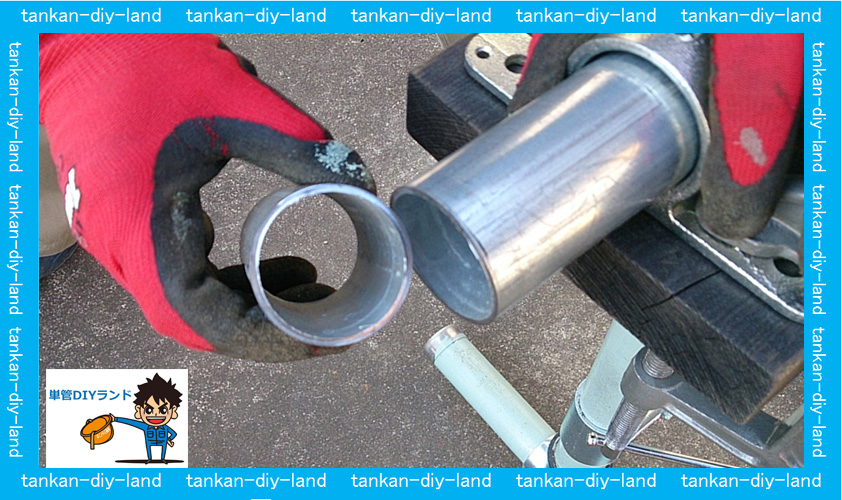

切断完了断面

あっという間に、だれでも簡単に単管パイプカットの完了~!

これであなたも、単管DIY工作マニアのスタートですね?!笑

単管工作は、あなたのアイディアで、使用方法も、形も、サイズも自由自在!!!

LABOで簡単DIY! 自由に単管工作を楽しんでください(*^▽^*)

ちなみに・・・パイプ固定に、こんな物も使えます!

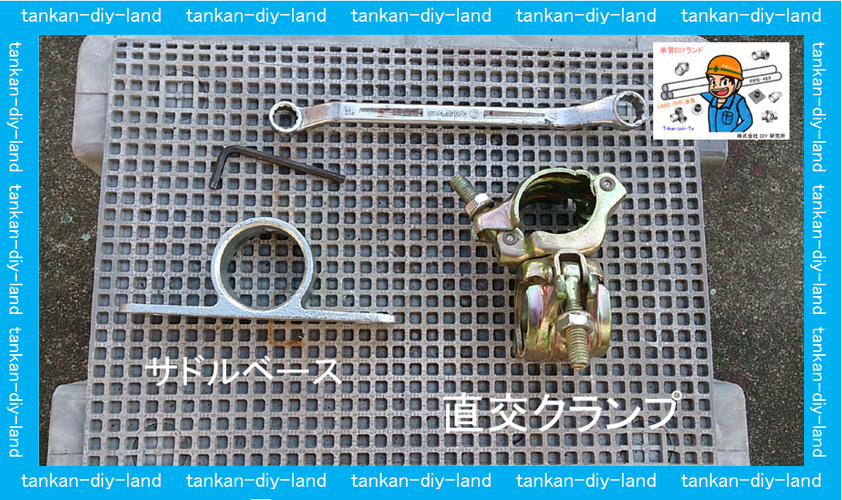

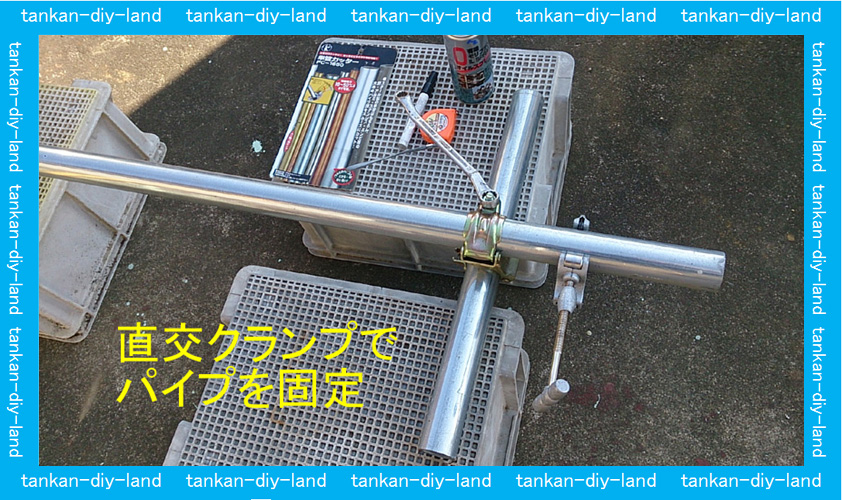

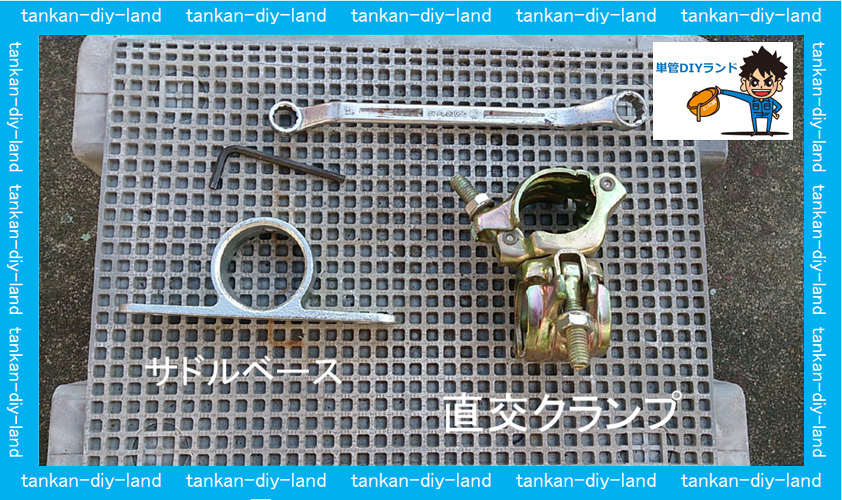

力をお持ちでない方、ご参考になさってください。サドルベース(D=1WB)と市販の直交クランプ

市販品の便利で安価な直交クランプでパイプ固定も出来ます。

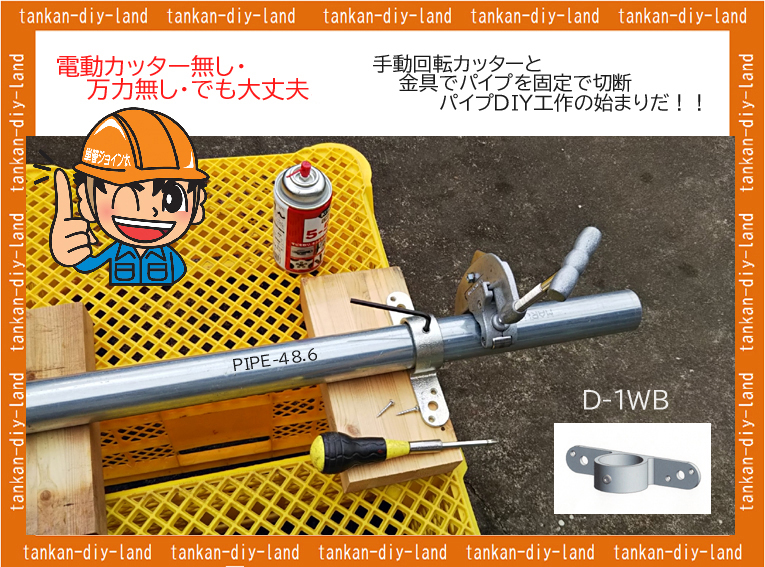

パイプ固定LABO(ラボ)金具(D-1WB)サドルベース使用

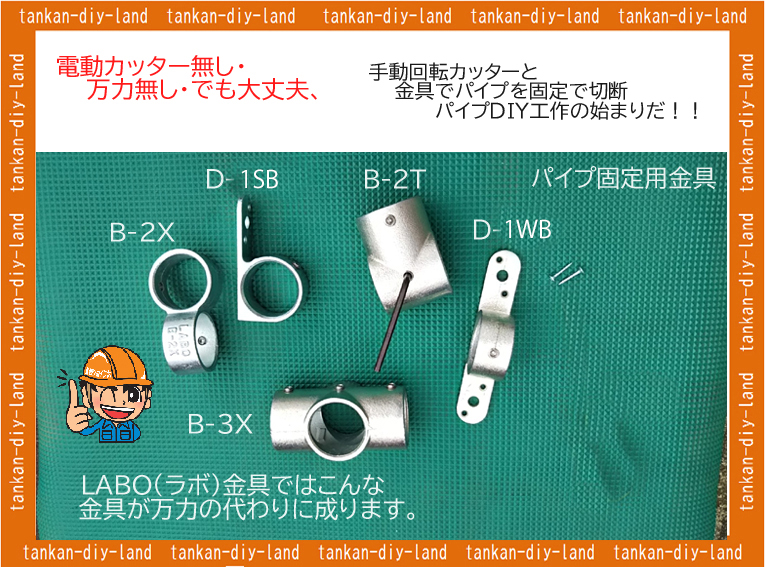

万力の代わりとしてご紹介LABO金具類はこちらです↓↓↓ 5種類

パイプ固定風景①~⑤サンプル

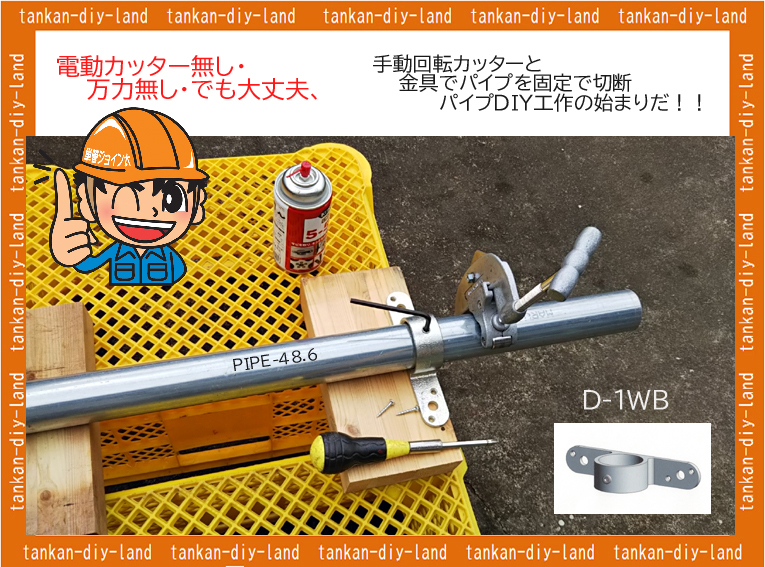

1)手動回転カッター(パイプカーター)単管パイプの固定出来るLABO(ラボ)金具 D-1WB

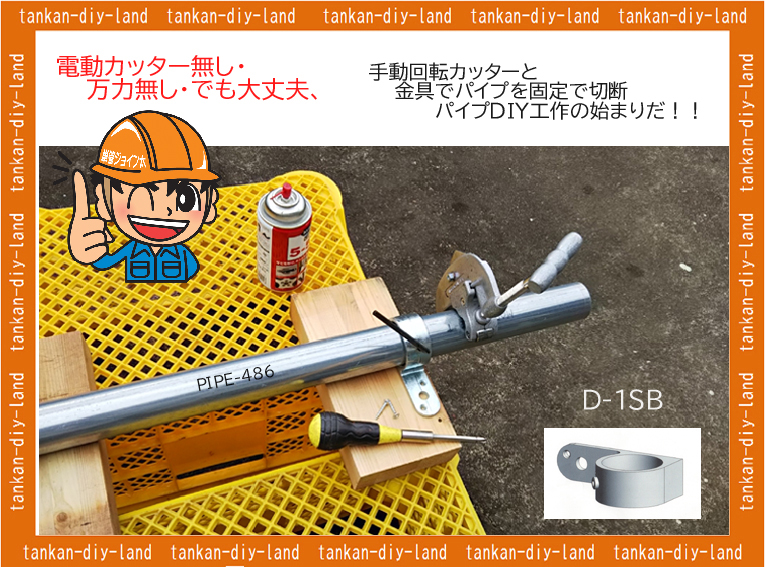

2)手動回転カッター(パイプカーター)単管パイプの固定出来るLABO(ラボ)金具 D-1SB

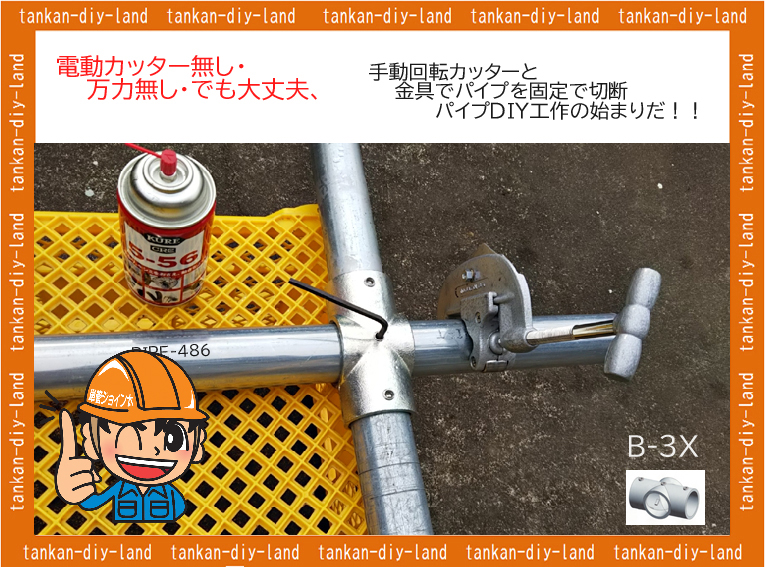

3)手動回転カッター(パイプカーター)単管パイプの固定出来るLABO(ラボ)金具 B-3X

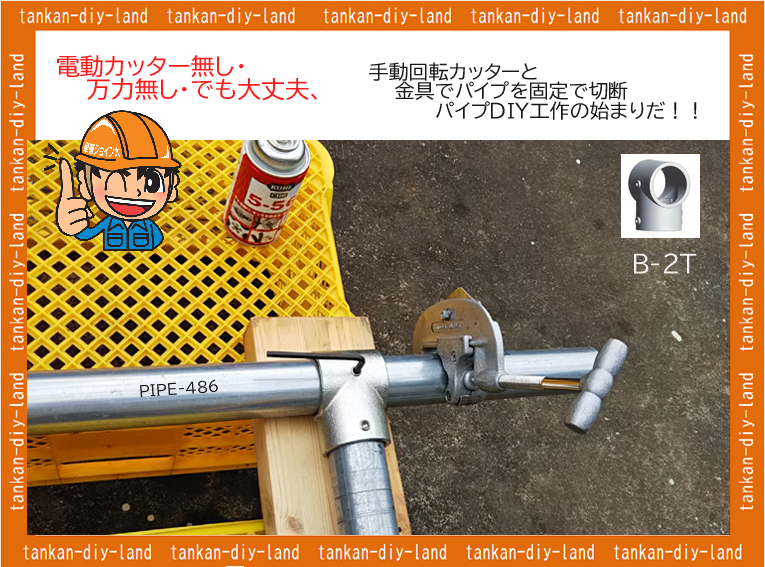

4)手動回転カッター(パイプカーター)単管パイプの固定出来るLABO(ラボ)金具 B-2T

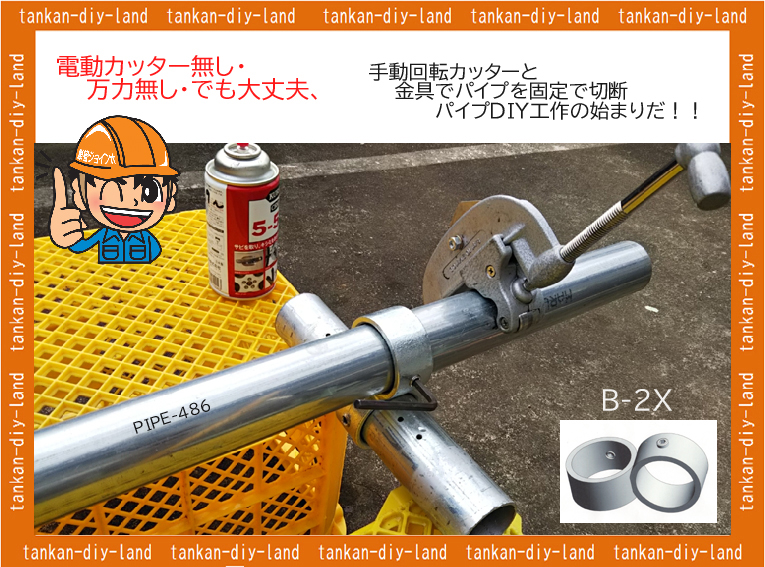

5)手動回転カッター(パイプカーター)単管パイプの固定出来るLABO(ラボ)金具 B-2X

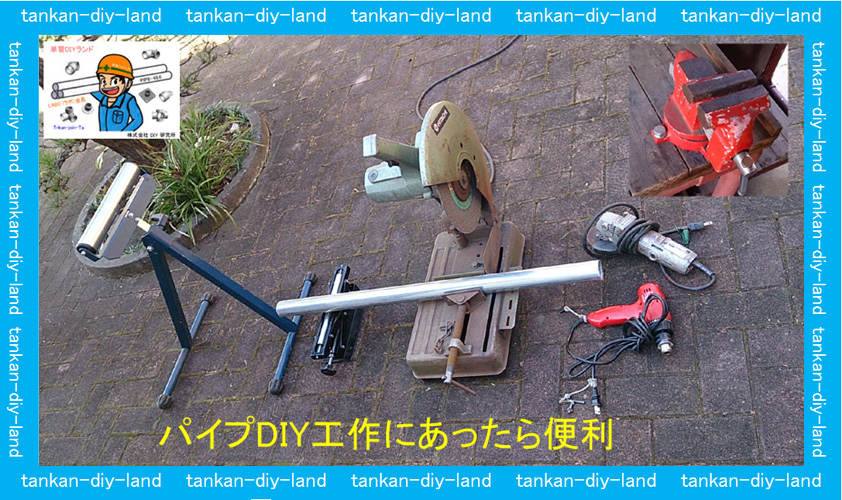

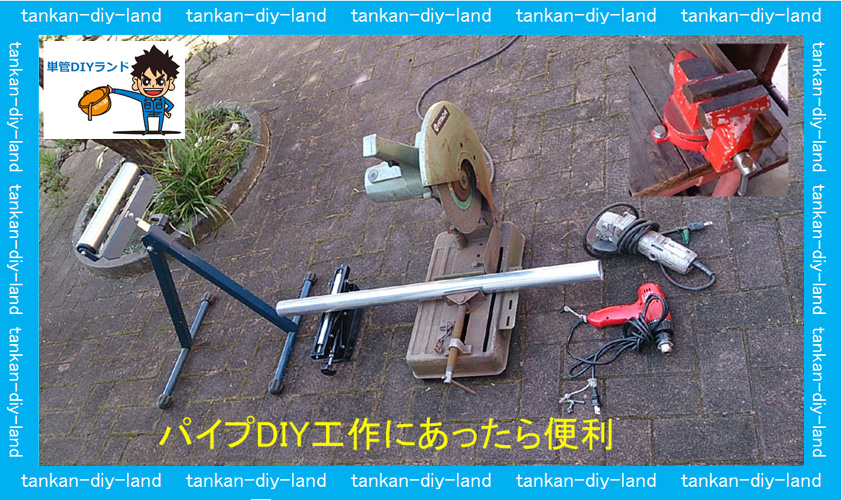

あったら便利、こんな物 『高速カッター・高さ調整ローラー・電動サンダー・電動ドリル・万力』

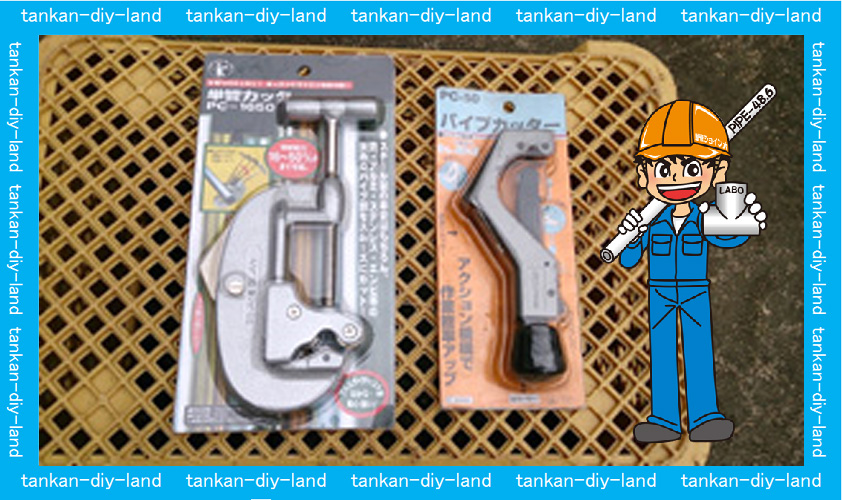

市販のパイプカッター類(パイプ外形50mm対応)

+ー+-+-+ー+ー+-+-+ー+ー+-+-+

手動カッターの使用方法を動画でもご紹介します。

電動の高速カッター・万力を使用せずに、手回しの手動カッターと4方向1箇所貫通金具(B-3X)を使用してパイプカットしました!!

2種類のパイプカッター、どちらがカットしやすいか?比較もしてみました。

結果、テコの原理で腕の長いカッターの方が力がかからず、楽にカットできました。

注意:弊社HPに『掲載写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません、自作工作物は自己責任と成ります。  !!!取り付けビスの締め忘れにも注意必要です!!!

↓↓↓******************↓↓↓*******************↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ !!!・・単管工作の豆知識

注意:チャート図は参考の構造であり、地域的(豪雪、強風、多雨、他)を考慮した構造に変更して設計して下さい、サンプルチャート図の構造は保障値ではございません、自作工作物は自己責任となります。

アイソメとは、立体を斜めから見た図を表示する方法のひとつです。X,Y,Z 軸がそれぞれの角度で,つまり立体を投影する。アイソメトリック(isometric)図の略。

コピーかPDFを、ダウンロードして、工作物のイラスト立体図描きを ご利用下さい。

『あったらいいな』を形にするお手伝い・・A4(PDF)ヨコ、サンプル自作用イメージチャート紙

設置場所に合った基礎金具や基礎ブロックを選択してください。

単管パイプ工作スノコとは 金具で止めるタイプ と 枠に、はめ込むタイプの2種類から選択

単管パイプ小屋の木材との接続用金具

単管パイプと木材のDIY工作に便利な、(SPF材とは、ホームセンタ-様等で一般的に販売されている木材です

単管パイプと木材との接続金具

パイプと木材の直付け接続金具(J-1S)

単管パイプ目隠し板塀『自由柱(背柱)タイプに使用金具類

目隠し板塀の表と裏側や基礎ブロック

基礎コンクリートの安全柵に使用金具(コンクリートにアンカーボルトで直止めサドルベース)

単管パイプ専用吊バンド(J-TB)使用例

LABO(ラボ)金具 表面処理:溶融亜鉛めっき仕上げ (パイプ止まり金具と貫通金具)

LABO(ラボ)ボルト止め・筋交い・木材接続・窓枠・壁取り付け・基礎ベースの金具類

単管パイプの多目的小屋

切妻タイプ屋根には2種類の作り方があります。小屋束の位置の違いがでます。

単管パイプ小屋 切妻屋根の金具 棟木と垂木の接続金具(H-2T) 軒桁と垂木の接続金具(H-3K)

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い ②トビラのスットパー(トビラ止め)

LABO(ラボ)キャスター

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。 キャスター

LABO(ラボ)金具ではこんな物も出来ます。

単管パイプキャスター付き工作物

基礎ブロク市販品・基礎金具・水平調整金具・壁金具・タタッチメント・サッシ取付金具

LABO(ラボ)金具本体溶融亜鉛メッキ仕上げ。つなぎ金具・水平調整金具・基礎ベース金具・アタッチメント金具・木材止め(サドルベース)金具・キャップ・吊りバンド・機器取付コ-ナ-金具。

LABO protection cap K-1C(CR)  とは

保護キャップ・呼称イロイロ・ゴムキャップ・安全キャップ・単管キャップ・パイプキャップ・端末キャップ・当

材質(クロロプレンゴム) 使用環境により異なりますので、劣化したら交換してください。

単管パイプザムキャップ発売開始 ZAM材とは:ほぼ錆びないと言われる画期的な鉄板で、耐食性が溶融亜鉛めっき鋼板に比べて10〜20倍優れていて、切断面は、めっき層から溶け出したアルミニウム・マグネシウムを含む微細な亜鉛系保護皮膜が覆うので、優れた耐食性を発揮しています。(型番K-1C)

ZAM(ザム)材とは  単管キャップ(K-1C)の材料 ZAM(ザム)溶融亜鉛メッキ鋼板・・・日新産工(株)

錆に強いLABO(ラボ)金具の表面処理(めっき)について。

LABO(ラボ)継手・金具・ジョイント・クランプ類は,殆んどの商品が溶融亜鉛めっき仕上げです、詳しくは製品案内をご覧ください。公的機関等では野外での工作物、橋・鉄塔・陸橋・電柱・信号器柱・電波塔・等の鉄部材料の本体や金具類の表面処理を溶融亜鉛めっき仕上げでないと殆んど採用されいません。

LABO(ラボ)金具は錆びに強い溶融亜鉛メッキ仕上げです。

LABO(ラボ)金具類でこんな物もできます。

LABO(ラボ)金具は溶融亜鉛メッキ仕上げです・・・ドブメッキとか天ぷらメッキとも呼ぶ・・・

だから金具も溶融亜鉛メッキ(異種金属接触腐食と犠牲防触作用)LABO金具は溶融亜鉛メッキ仕上

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきに、万一、キズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。 鉄は価格が安く、機械的性能が優れているので大量に使用されています。(だから金具も溶融亜鉛メッキ仕上げ

一度は見たことありますか!!!! 錆びはここから始まります。

メッキの違い(電気メッキと溶融亜鉛メッキ)で金具から侵食パイプもいずれ錆びが広がる。(参考資料)

LABO(ラボ)金具の止めビスとは・・ここが違う 単管パイプとLABO(ラボ)金具の引抜強度試験 15Nmで610kg

LABO(ラボ)金具は水滴が溜り難い・・・ここが違う (管止めが4分割や、溜り部に穴、等の水の通り道があるから、錆にも強い)

単管パイプ、重ければ、強いと思っていませんか???

* 単管パイプの強度とは、中間荷重(質量)を加えてから、取り去ると元に戻れる最大荷重(たわみ状態)。

* たわみとは、元に戻れる曲がり。

* 永久変形(曲がり)とは、曲がったまま元に戻らない。

単管パイプとはどんなもの・・・・ホームセンターさんの販売風景

単管パイプのうんちく、強度と重量の違いはこんな物(国内パイプメーカー使用転載)

単管パイプのメーカーマーキング確認(メーカーによりマーキングは異なります、マーキング無しは粗悪品か規格外)

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。

単管パイプ国産メーカーは3社(大和鋼管工業、丸一鋼管、中山三星建材)なら安心です。

単管パイプの強度とは:中間荷重(質量)で荷重を取り去るとパイプが元に戻れる(復元)できる最大荷重です。参考資料

両端支点のモーメント(M=PL/4)   中間荷重の算出数式 一般炭素鋼鋼管(JIS G 3444) 100mm間隔

締め付け強度(トルク)と引き抜き強度への変化

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)

2)Lレンチで手締め引き抜き強度380k(3720N)

3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)

単管パイプとLABO『ラボ』金具の引き抜き強度の目安(参考資料)

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重)質量 PIPE-48.6×2.4 (JIS G 3444)

単管パイプの機械的性質(肉厚1.8mmと2.4mm)比較 (国内パイプメーカー様の資料の転載)

実際の中間強度が知りたくて、試験台を作り試験をやって見た・・・参考資料です。

単管パイプ2m支点っでの中間荷重(質量)150kg~50kg単位でパイプの永久変形を確認しました。

パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し(荷重50kg単位)

簡易試験結果は下記の通りでした。

単管パイプ中間荷重、肉厚1.8mm×2000mmは400kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

単管パイプ中間荷重、肉厚2.4mm×2000mmは350kg永久変形(荷重を取り去っても、曲がりは元に戻らなっかた)参考資料

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を,出来る限り取り去る工夫をしよう。
