単管パイプ強度　元に戻れる荷重の目安（中間許容応力度）たわみと曲がり　ＬＡＢＯ（ラボ）金具通販

2019.12.16 / 最終更新日：2022.02.01

単管ＤＩＹランド　テーマソング ♬ YouTube で公開中・・・タイトル (a whole week)

単管パイプ強度とは、中間荷重を取り去ると、元に戻れる荷重

お買い物は下記画像リンクか、当サイト右上「ショッピング」から可能です！

ＬＡＢＯ金具を使って出来る、あんなものやこんなもの！！ちょっと覗いてみてください↓↓

真似したくなる単管金具工作　Google画像へリンク　ここをクリック

単管パイプの長さと中間荷重の目安を超えると曲がる可能性があります。
たわみ＝元に戻る状態
曲がり＝曲がったまま元に戻らない状態（両端支点モーメント数式（M=PL/4)より算出結果）

単管パイプ肉厚2.4ｍｍ（JIS G 3444) 一般炭素鋼鋼管STK500

単管パイプとはどんなもの・・・・ホームセンターさんの販売風景

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。

現代農業から抜粋、大和鋼管工業の三宅洋司さんに聞いてみた。
単管パイプ国産メーカーの三社（大和鋼管工業、丸一鋼管、中山三星建材）なら安心です。

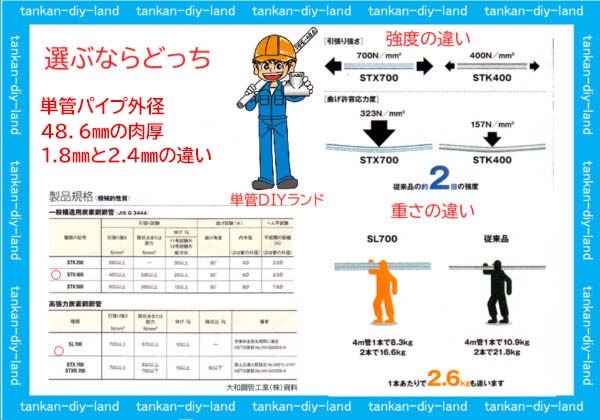

一般構造用炭素鋼鋼管（JIS G 3444)肉厚2.4ｍｍ　と　高張力炭素鋼鋼管肉厚1.8ｍｍ　の機械的性質
単管パイプの（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

単管パイプの強度とは：中間荷重（質量）で荷重を取り去るとパイプが元に戻れる（復元できる）最大荷重です。
参考資料　両端支点のモーメント（M=PL/4) 中間荷重の算出数式　一般炭素鋼鋼管（JIS G 3444) 100mm間隔

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量　PIPE-48.6×2.4　(JIS G 3444)

単管パイプの機械的性質（肉厚1.8ｍｍと2.4ｍｍ）比較　（国内パイプメーカー様の資料の転載）

実際の中間強度が知りたくて　試験台を作り試験をやってみた・・・参考資料です。
単管パイプ2ｍ支点での中間荷重（質量）150ｋｇ～50ｋｇ単位でパイプの永久変形を確認しました。

パイプに荷重を掛けた状態、数値を確認して荷重を取り去って曲がりを確認の繰り返し（荷重５０kg単位)

簡易試験結果は下記の通りでした。
単管パイプ中間荷重、肉厚1.8ｍｍ×2000ｍｍは400kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料
単管パイプ中間荷重、肉厚2.4ｍｍ×2000ｍｍは350kgで永久変形（荷重を取り去っても、曲がりは元に戻らなかった）参考資料

↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊↓↓↓

ここからは、見て、知ると、鼻高々になる情報が満載、パイプDIY 仲間に自慢が出来ますよ！！！・・単管工作の豆知識

設置場所に合った基礎金具や基礎ブロックを選択してください。

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】

単管パイプ工作スノコとは　金具で止めるタイプと枠にはめ込むタイプの2種類から選択

単管パイプ小屋の木材との接続用金具

パイプと木材の直付け接続金具（J-1S)亜鉛鍍金鋼板製

単管パイプ専用吊りバンド(J-TB)使用例

単管パイプ工作マニアの必需品『パイプ保管台』
下の掃除が簡単、雨の跳ね上げ汚れの軽減、底高パイプ保管台
単管パイプ保管台底高タイプの２台1セット分、金具と保護キャップ数量『B-2T×8個・K-1C(CR)×12個』

注意：単管パイプで小屋を建てる際は、建築基準法などの関連法令を事前にご確認ください。

単管パイプ多目的小屋　軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプ多目的小屋　テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根テントタイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

開口部の強化『二重パイプ構造』屋根軒タイプのパイプ骨組み
あなたのアイデアで、使用方法も、形も外壁、サイズも自由自在　アイソメ立体図

※F-15-1Rは販売を終了しています代替え金具 丸型固定ベース【F-1R】
※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】
※M10-25-Nは販売を終了しています代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

単管パイプの多目的小屋

※F-15-1Bは販売を終了しています代替え金具 固定ベース（八角形）【F-1B】

窓を付ける
単管パイプにSPF材の枠を取り付ける金具（D-1Z)1ヶ所に4個使用（縦パイプ・横パイプに取付方）

ＬＡＢＯ金具は木材との相性を考えた金具です
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1S(サドル）

単管パイプと（木材・コンクリート支柱）等の接続金具類
パイプが金具の肉厚分5ｍｍ浮くサドル　・D-1WB(両側サドルベース）・D-1SB(片側サドルベース）・D-1LB(コーナー用サドルベース）
パイプに直付けサドル　・Ｊ-1S(サドル）

単管パイプと木材のDIY工作に便利な、SPF材とは

注意：弊社HPに掲載の『写真工作類・アイソメ立体図の工作・弊社の動画当』は参考資料であり保証値ではございません。自作工作物は自己責任となります。
！！！取り付けビスの締め忘れにも注意が必要です！！！

単管パイプ本来の物性値の変化で、強度の低下を起こす原因を出来る限り取り去る工夫をしよう。

だから金具も溶融亜鉛めっき（異種金属接触腐食と犠牲防触作用）

ＬＡＢＯ金具は溶融亜鉛めっき仕上です

犠牲防食作用 腐食を防ぐ「犠牲防食作用」は、亜鉛めっきにキズが発生し、素地の鉄が露出したとしても、キズの周囲の亜鉛が「鉄より先に溶け出して」電気化学的に保護するため、鉄を腐食させない作用です。
鉄は価格が安く機械的性能が優れているので大量に使用されています。（だから金具も溶融亜鉛めっき仕上げ）

一度は見たことありますか！錆びの侵食はここから始まります、だから溶融亜鉛めっき

単管パイプの表面はポストジンク（PZ)高純度溶融亜鉛層だから金具も同じ溶融亜鉛のＬＡＢＯ金具です。
注意：便利な仮設資材の市販製品のクランプも指定すれば溶融亜鉛めっき仕上げもあるそうです。

めっきの違い（電気めっきと溶融亜鉛めっき）で金具から侵食。パイプもいずれ錆びが広がる。（参考資料）

単管パイプ扉の造り方・・・①垂れ防止のターンバックルでの筋交い　②トビラのストッパー（トビラ止め）

基礎ブロックとは建築資材店やホームセンター等で市販製品です。（沓石とも言うそうです）

サンプル写真、単管パイプ柵金具、直交クロスクランプ (B-2XB)　⇒

各メーカーにより製品のマーキングは異なりますが、マーキングのない製品については品質や規格面で注意が必要な場合があります。

計算式・両端支点モーメントM=PL/4 (単管パイプの中間荷重）質量　PIPE-48.6×2.4　(JIS G 3444)『参考資料』

数式からの算出中間荷重（参考参考資料）

締め付け強度（トルク）と引き抜き強度への変化
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
1)トルクレンチ締め付け15Nm引き抜き荷重610k(5970N)
2)Lレンチで手締め引き抜き強度380ｋ（3720N）
3)トルクレンチ締め付け12Nm引き抜き荷重370k(3620N)
単管パイプとＬＡＢＯ『ラボ』金具の引き抜き強度の目安（参考資料）
