丈夫で安全で組み立て簡単、見た目スッキリ単管パイプ 小屋・納屋 (小屋-4) 単管パイプで作る

小屋・納屋の製作 参考資料

単管パイプ工作といえば、小屋・納屋をお作りになる方も多いのではないでしょうか? LABO金具は従来の継手金具とは全く違うデザイン、組み立て方で、スッキリとしたおしゃれな小屋が完成しますのでオススメです! 余計な突起が無いから安全で組み立て方も簡単。骨組みは、対辺5㎜の六角レンチ一つで組みあがります。 またLABO金具のオススメポイントは他にも、他社様の同タイプと比べて不要な部分を削除して軽量化されているので作業性が良いこと、さらに他社様の同タイプの製品と比べて安価なことなどなどです。 しかも、今回参考資料で使用いたしました ⑧片側サドルベース金具 ⑨両側サドルベース金具は、ホームセンターでは見かけることのない木板への取付にとても使い勝手の良い金具です。 小屋を作るなら、丈夫で安全で組み立て簡単、見た目スッキリなLABO金具をぜひご利用ください! (他にも小屋の参考図があります。こちらからご覧ください。)

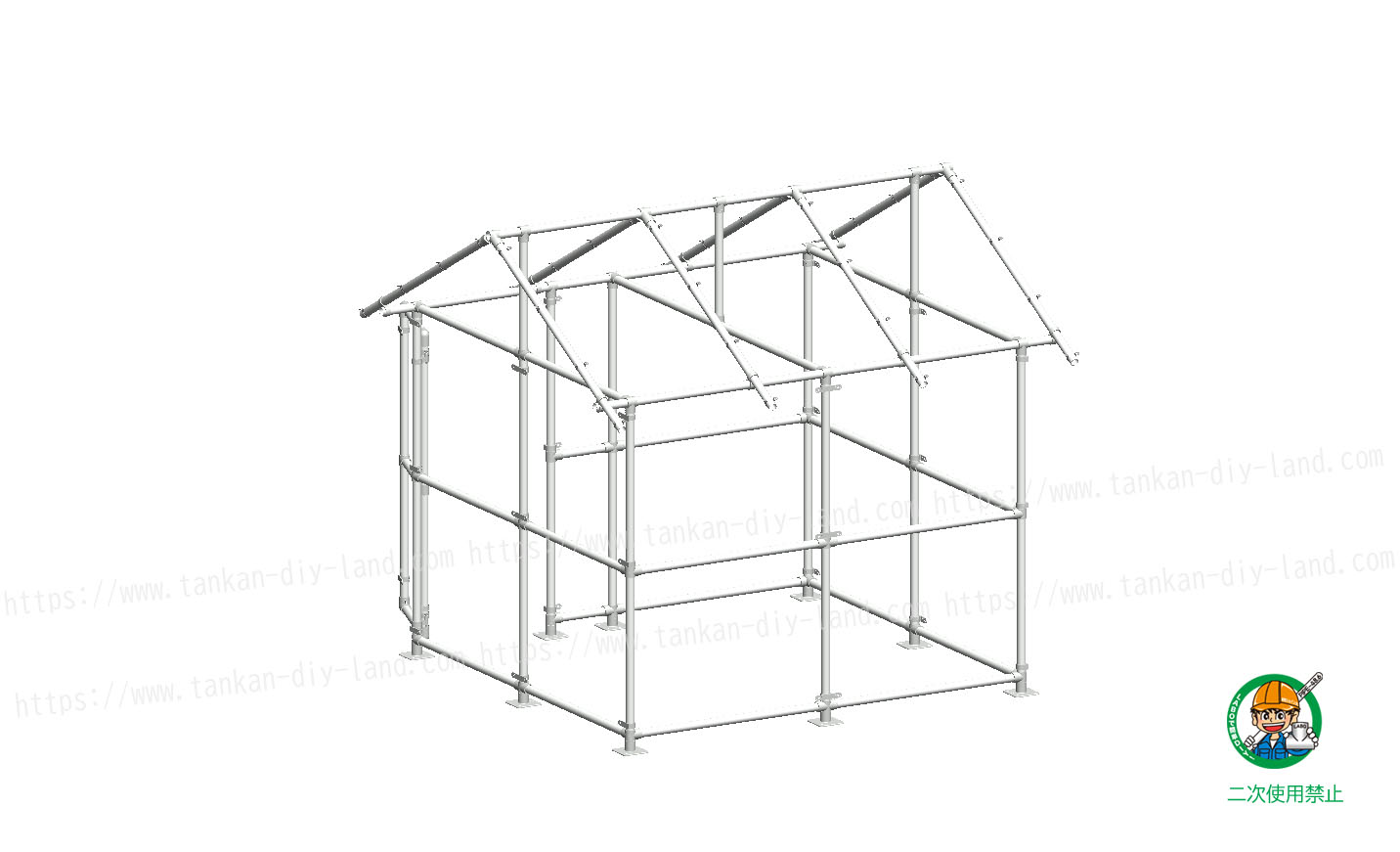

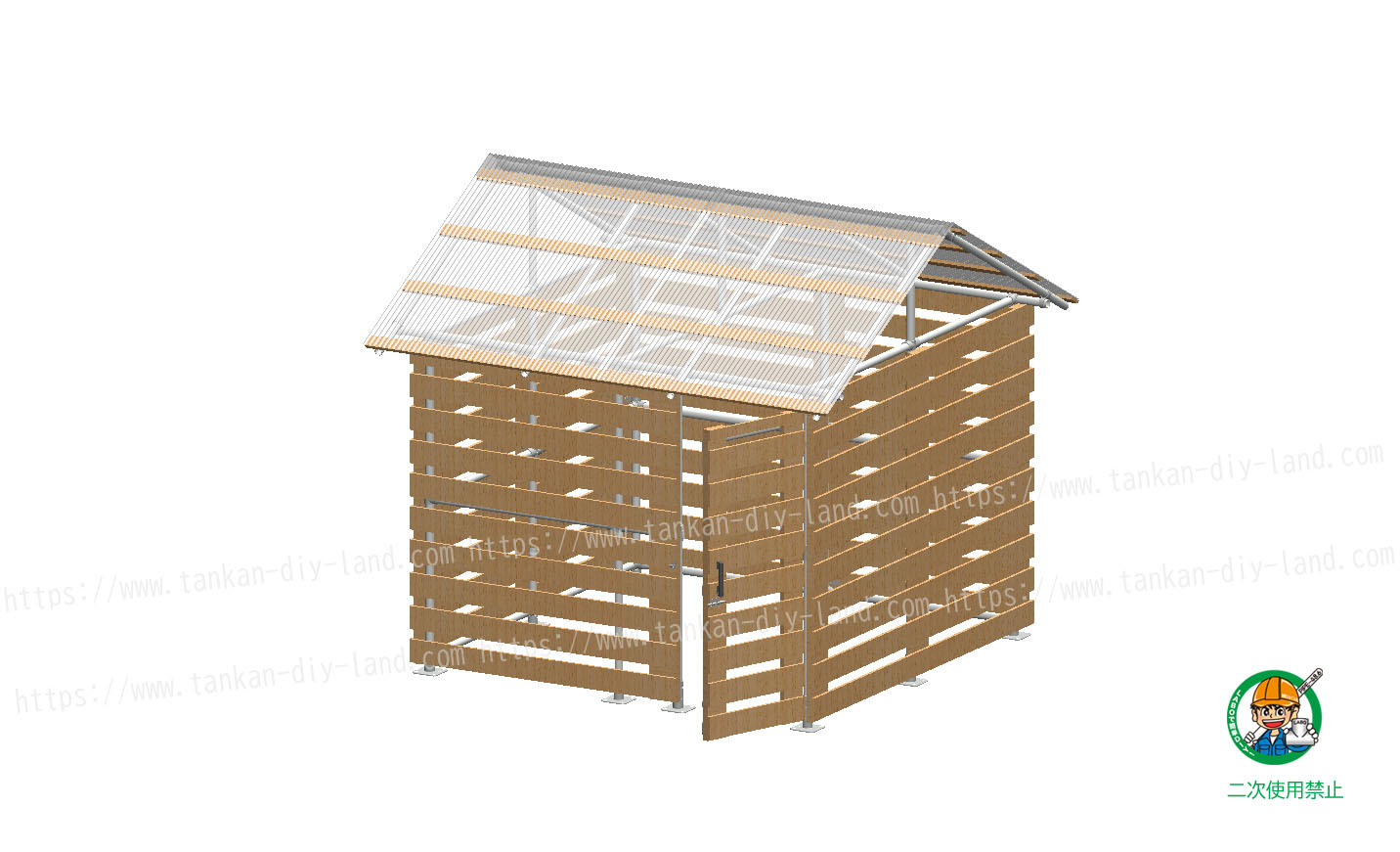

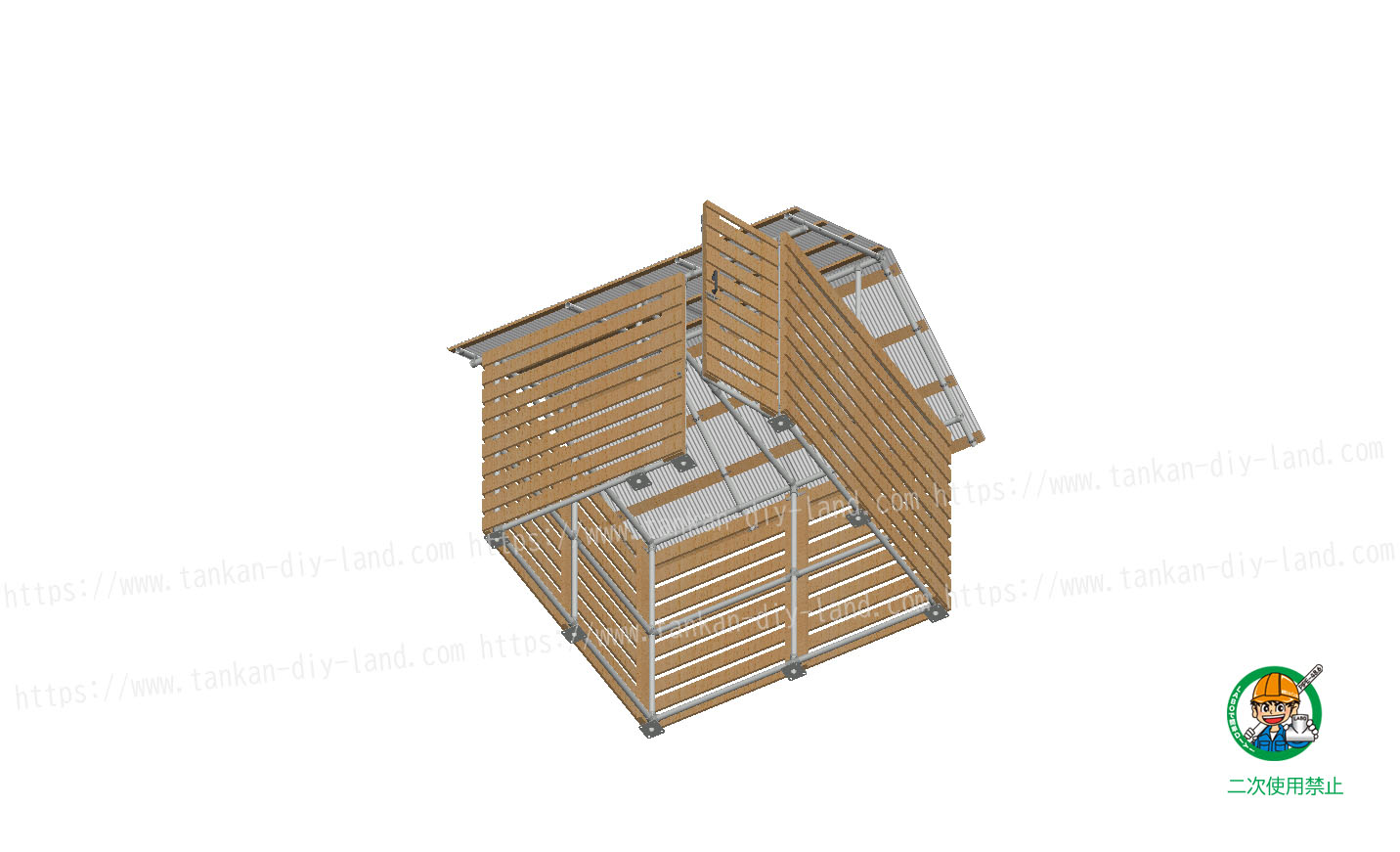

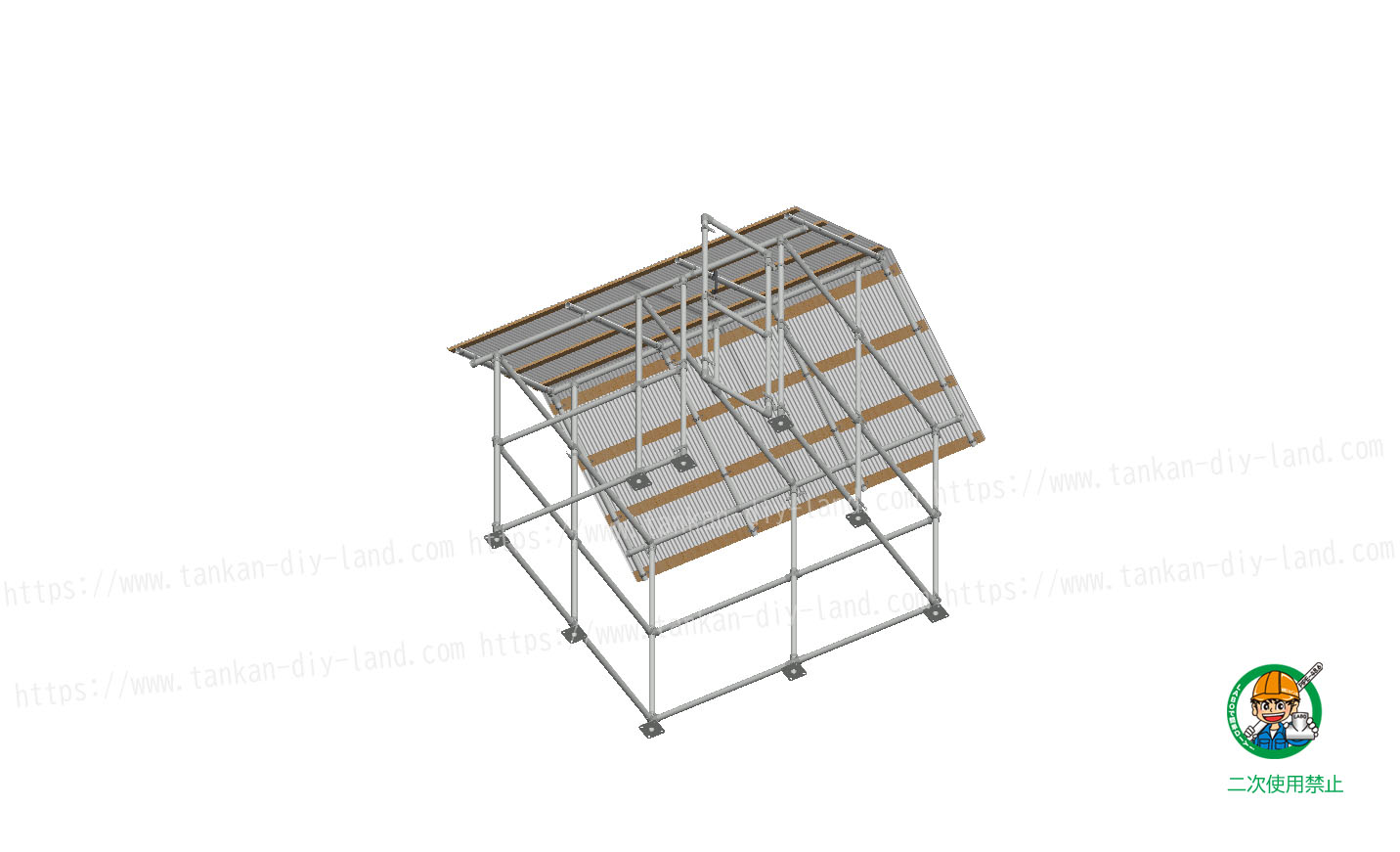

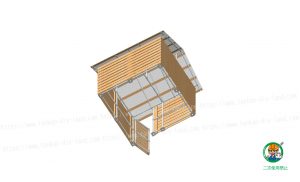

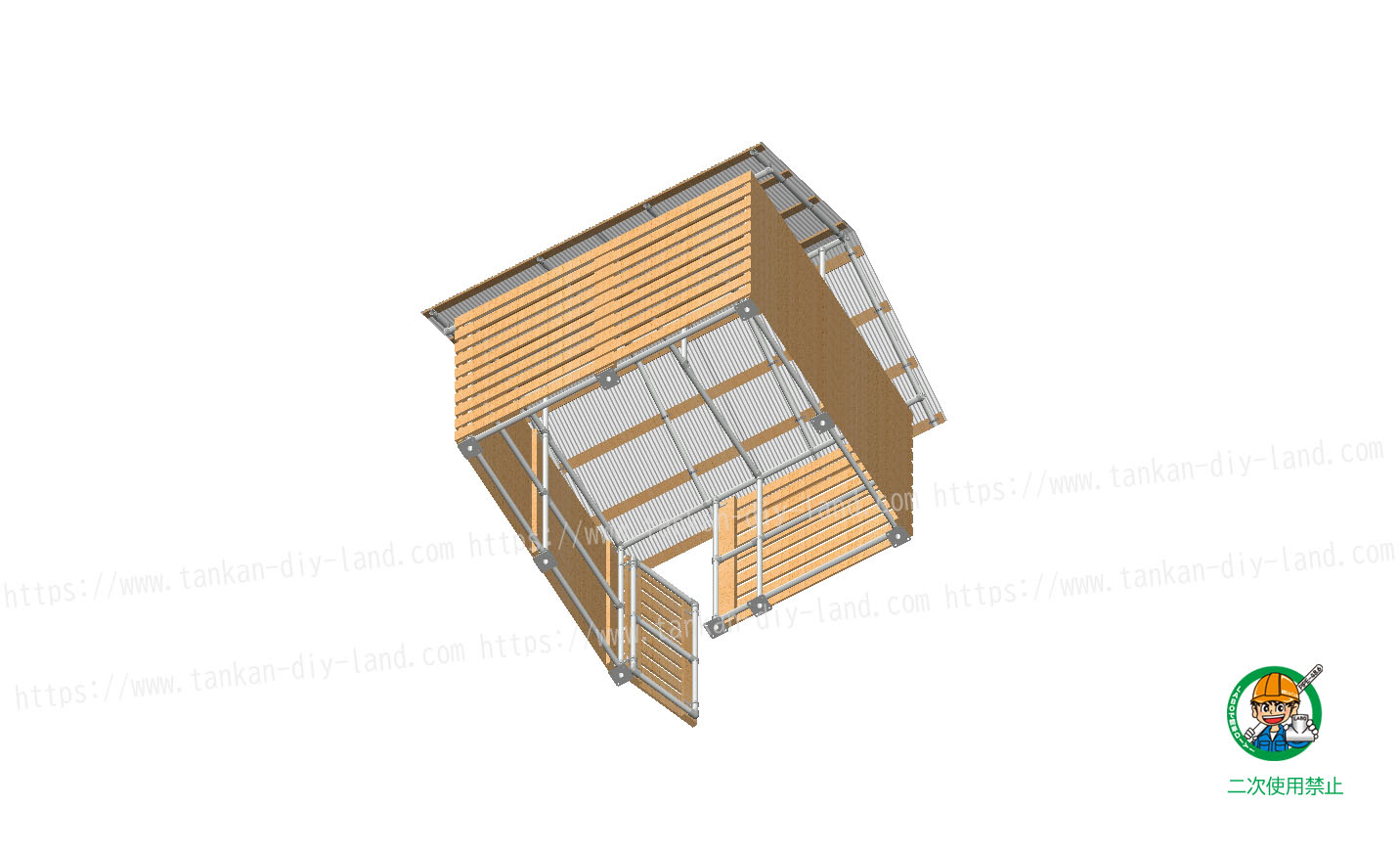

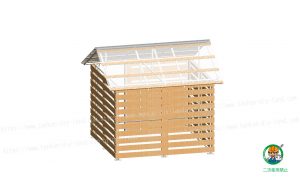

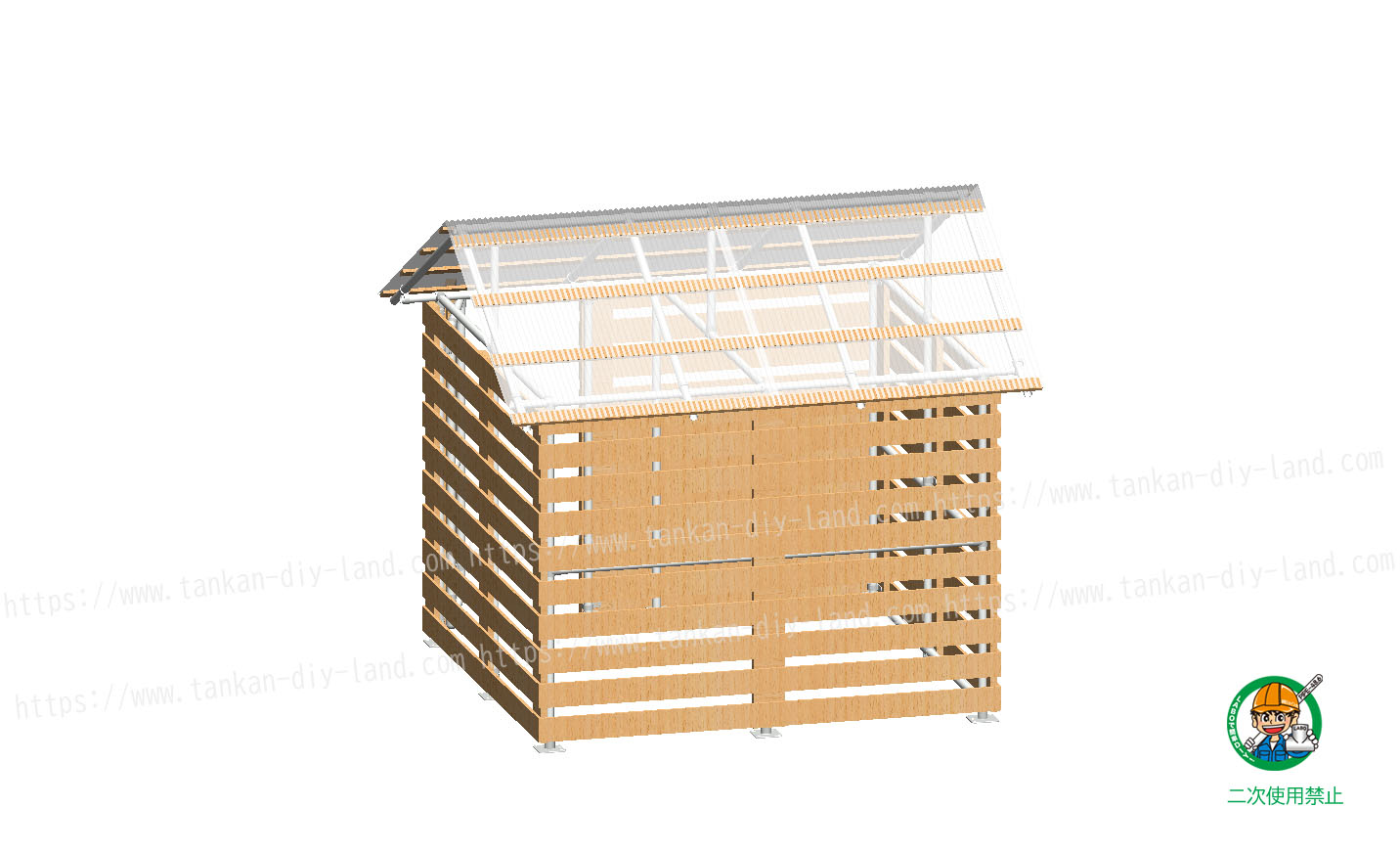

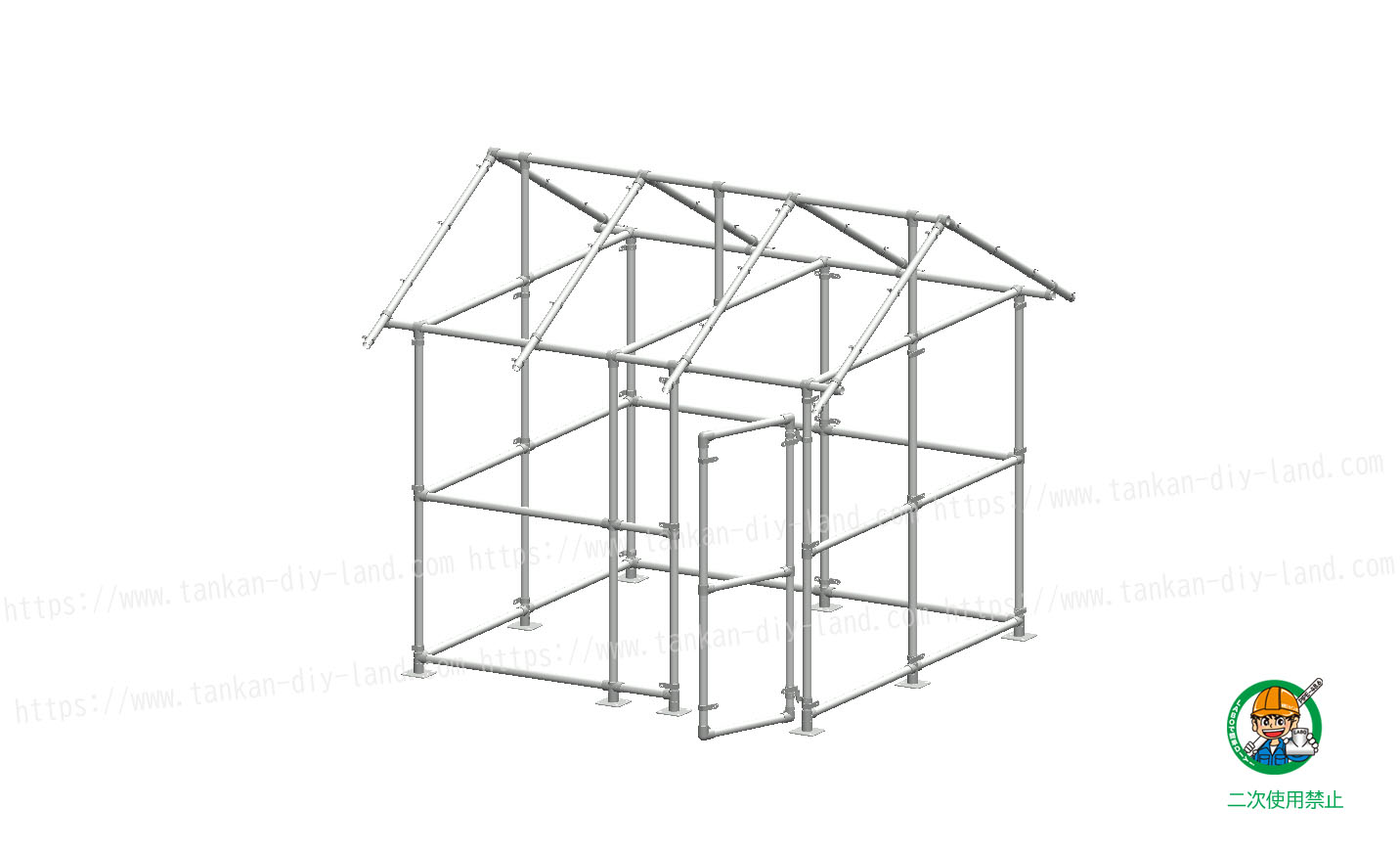

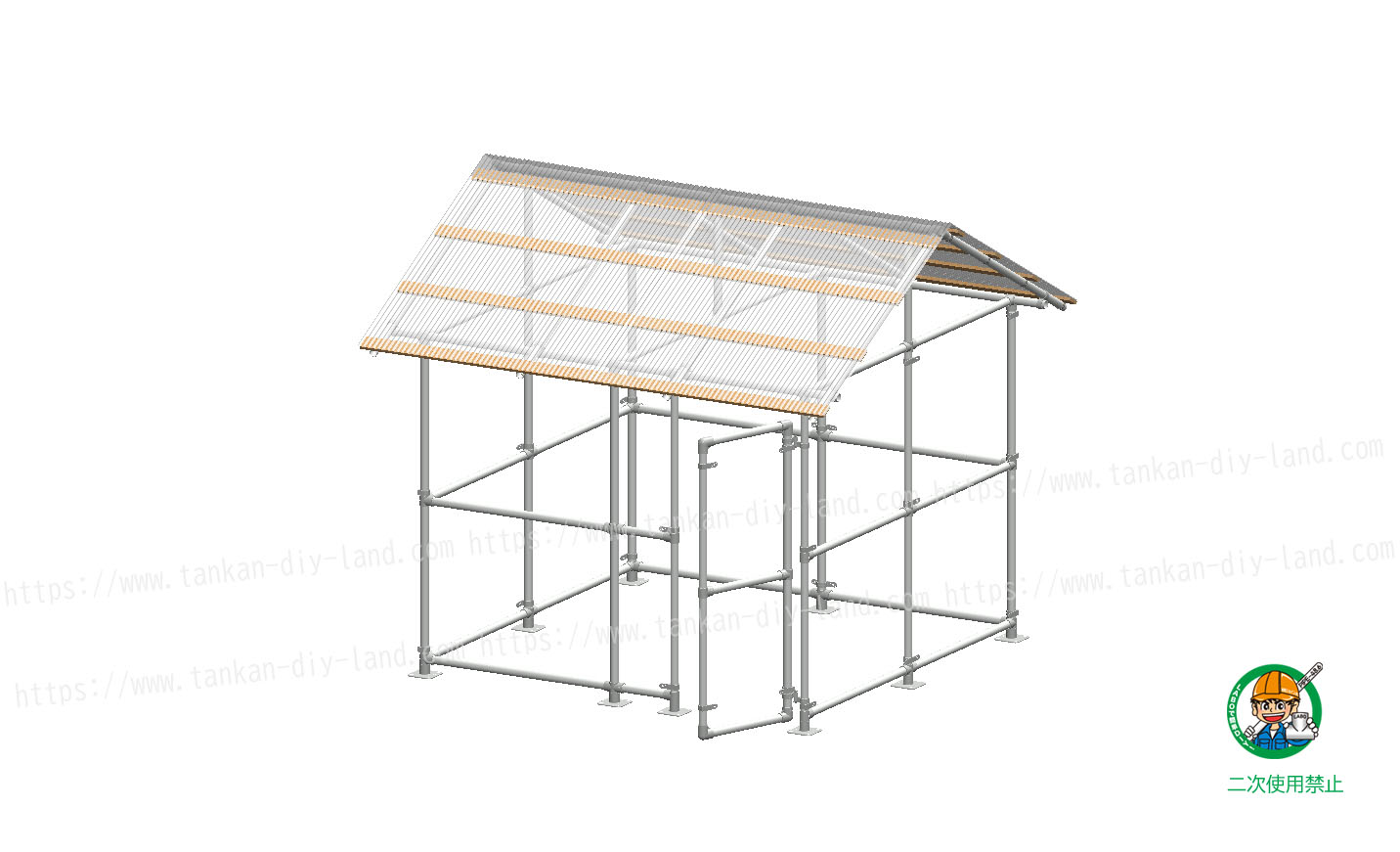

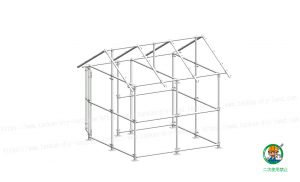

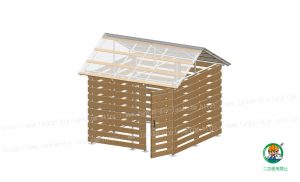

上の画像は全て、クリックすると大きい画像になります

使用金具類

 ① 2方向90度コーナー金具【A-2L-90】 : 4個

 ② 4方向1箇所貫通金具【B-3K】 : 12個

 ③ 4方向1箇所貫通金具【B-3X】 : 10個

 ④ 3方向1箇所貫通金具【B-2T】 : 11個

 ⑤ 3方向1箇所貫通自在金具【B-2TH】 : 8個

 ⑥ 直交金具【B-2X】 : 8個

 ⑦ ヒンジ金具【B-2H】 : 2個

 ⑧ 片側サドルベース金具【D-1SB】 : 19個

 ⑨ 両側サドルベース金具【D-1WB】 : 9個

 ⑩ 角型固定ベース【F-15-1B】 : 9個

 ⑪ サドル【J-1S】 : 32個

 上記金具類合計価格 約 ¥74,952 (税込)

 ※価格は2018/8/8時点になります。

その他材料

 ・ 単管パイプ ( 外径φ48.6 ) : 適宜

 ・ 屋根用波板・SPF材等 : 適宜

 ・ 波板・木材等組立用材料 : 適宜 ※ 波板取付用ビス・コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

 ・ 対辺5mm六角レンチ等

 ・ 波板

 ・木材組立用工具類 ※ドライバー、ハケ、トンカチ等

※ 各単管パイプの寸法、柱の本数、筋交いの有無等は設置場所・環境に合わせて調整ください。

※ 基礎は単管パイプ打ち込み、コンクリートブロック、コンクリート、固定ベースによるアンカー固定など適切に処理を行ってください。



単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら



LABO金具でパイプ小屋製作シリーズ動画

単管パイプ小屋・納屋3D解説動画
