LABO金具で作れば簡単、安全、見た目良し! 小屋・物置き (小屋-7) 単管パイプで作る

作業小屋製作 参考資料

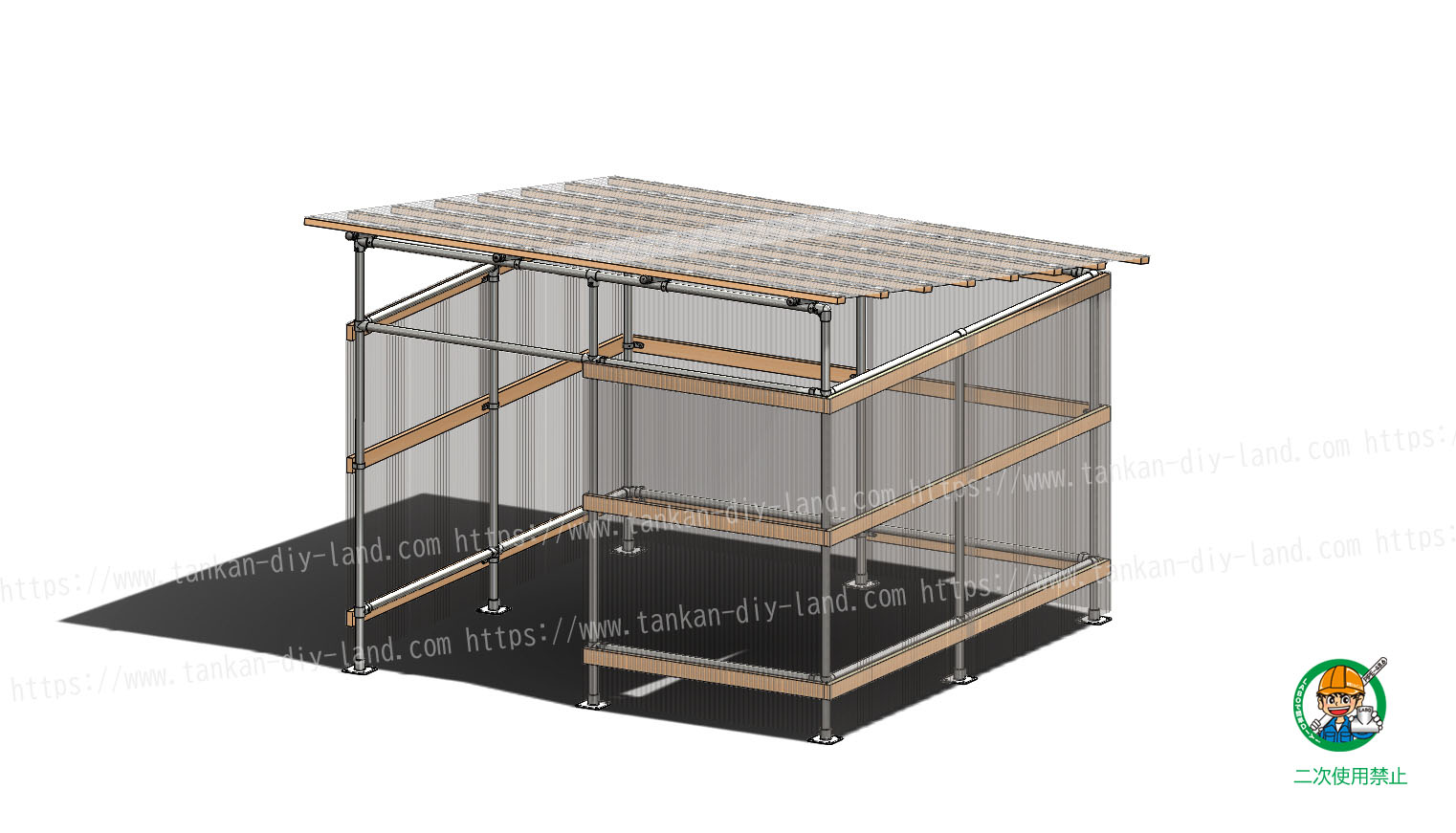

単管パイプ工作と言えば、小屋をお考えの方は多いと思います。 今回は、作業小屋(物置き・農具小屋・農機具小屋)の参考図をご紹介いたします。 周りを透明の波板にすることで外の明かりを取り入れ、小屋内も明るく作業がしやすいのではないかと考えました。 LABO金具は余分な突起が無く、従来の単管継手(クランプ)とは全く異なる形なので、同じ平面上に単管パイプが設置できて、その分小屋内がすっきりと広く使えます。 突起が無い分、安全面でも安心です。 組み立ては対辺5㎜の六角レンチ一つで出来る簡単DIYなのに、出来上りの見た目もよく、使い勝手の良い小屋が完成しますよ。 下記の使用金具類をそれぞれクリックいただければ、各金具の形状や参考設置状態もご確認いただけます。 DIY玄人の皆さんもぜひ一度、LABO金具をお手に取ってお確かめください☆ (単管DIYランドには、他にも小屋の参考図を掲載しています。よろしければこちらからご覧ください。)

使用金具類

 ① 3方向コーナー金具【A-3Y】 : 2個

 ② 2方向90度コーナー金具【A-2L-90】 : 2個

 ③ 4方向1箇所貫通金具【B-3K】 : 5個

 ④ 4方向1箇所貫通金具【B-3X】 : 4個

 ⑤ 3方向1箇所貫通金具【B-2T】 : 6個

 ⑥ 直交金具【B-2X】 : 8個

 ⑦ 片側サドルベース金具【D-1SB】 : 15個

 ⑧ 両側サドルベース金具【D-1WB】 : 9個

 ⑨ 角型固定ベース【F-15-1B】 : 8個

 ⑩ サドル【J-1S】 : 32個

 ⑧ キャップ【K-1C】 : 8個

 上記金具類合計価格 約 ¥47,866(税込)

 ※価格は2018/10/26時点になります。

その他材料

 ・ 単管パイプ ( 外径φ48.6 ) : 適宜

 ・ 屋根用波板・SPF材等 : 適宜

 ・ 波板・木材等組立用材料 : 適宜 ※ 波板取付用ビス・コーススレッド ( 木ねじ ) 、木材用塗料等

工具類

 ・ 対辺5mm六角レンチ等

 ・ 波板・木材組立用工具類 ※ドライバー、ハケ、トンカチ等

※ 各単管パイプの寸法、柱の本数、筋交いの有無等は設置場所・環境に合わせて調整ください。

※ 基礎は単管パイプ打ち込み、コンクリートブロック、コンクリート、固定ベースによるアンカー固定など適切に処理を行ってください。



↓単管名人のブログでもご紹介↓



単管パイプ ( 外径φ48.6 ) 専用 LABO金具 の購入はこちら
