こんにちは！新シリーズを始めてみます（果たして続くのか）

題して　単管名人のとっておき！シリーズ

単管名人はいつも、面白い単管工作物を隠し持っています。
灯台下暗しといったところで、スタッフはついついこんな宝物を見落としがちです。

これでは研究員の皆様に喜んでもらえないぞ！と自らを叱咤し、名人にインタビューしてきました！！

【その①　土嚢が一人でも作れるお役立ちDIY作品！】

最近は、災害が本当に多いですよね。暖かくなってくると、梅雨が来て台風が来る。きっとまた水害も増えるでしょう。

その頃になると、お店のシャッター前に土嚢を積む映像がテレビで流れていますよね。

みなさんも、家財を守るために土嚢を作ってみてはいかがでしょうか。備えあれば憂いなし！

で…ですね。作るといっても、一人ではなかなか困難な作業なのです。つまり　①袋を持つ役割　②砂を詰める役割　があるわけです。

そこで単管名人が、一人でホイホイ土嚢を詰められる相棒を作りました！↓

※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】

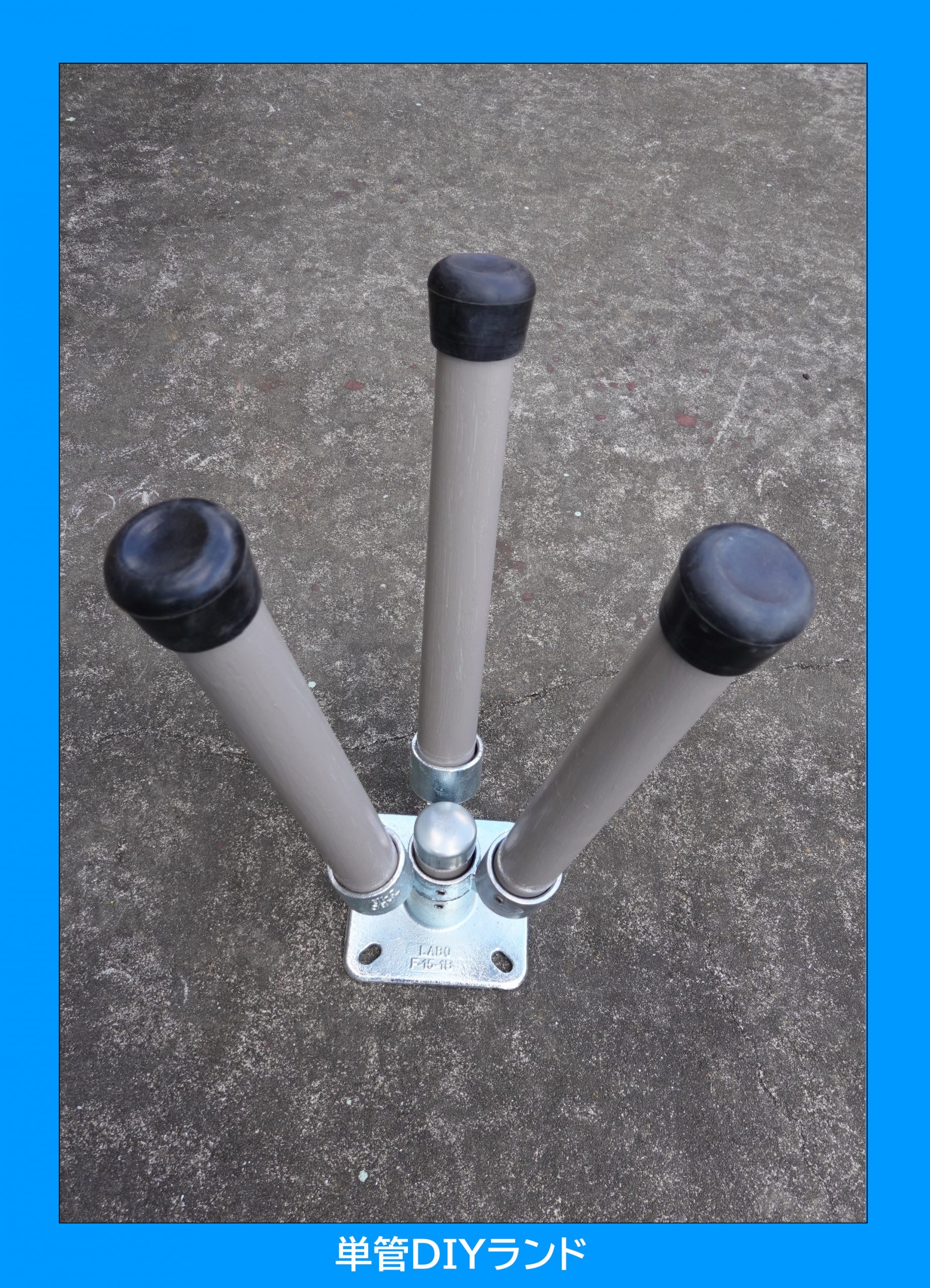

じゃん。【F-15-1B】の上に【D-1Y-120】を乗せ【M10-25-N】※M10-25-Nは販売を終了しています 代替え金具 鉄角根丸頭ボルトB(M10×25)【M10-25-KS】

を使い【D-1E】と接続している…という形ですね。

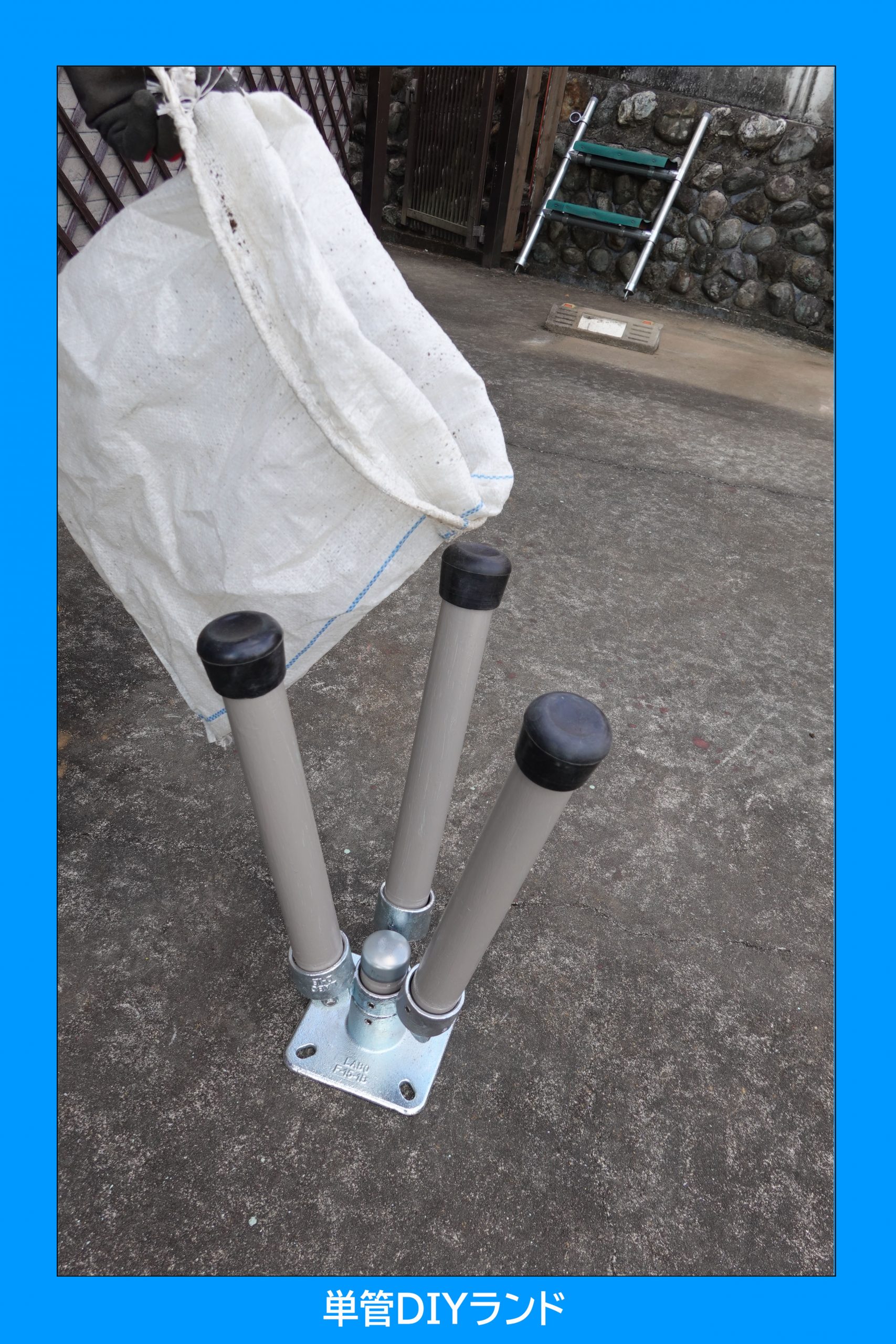

そこに袋を被せて

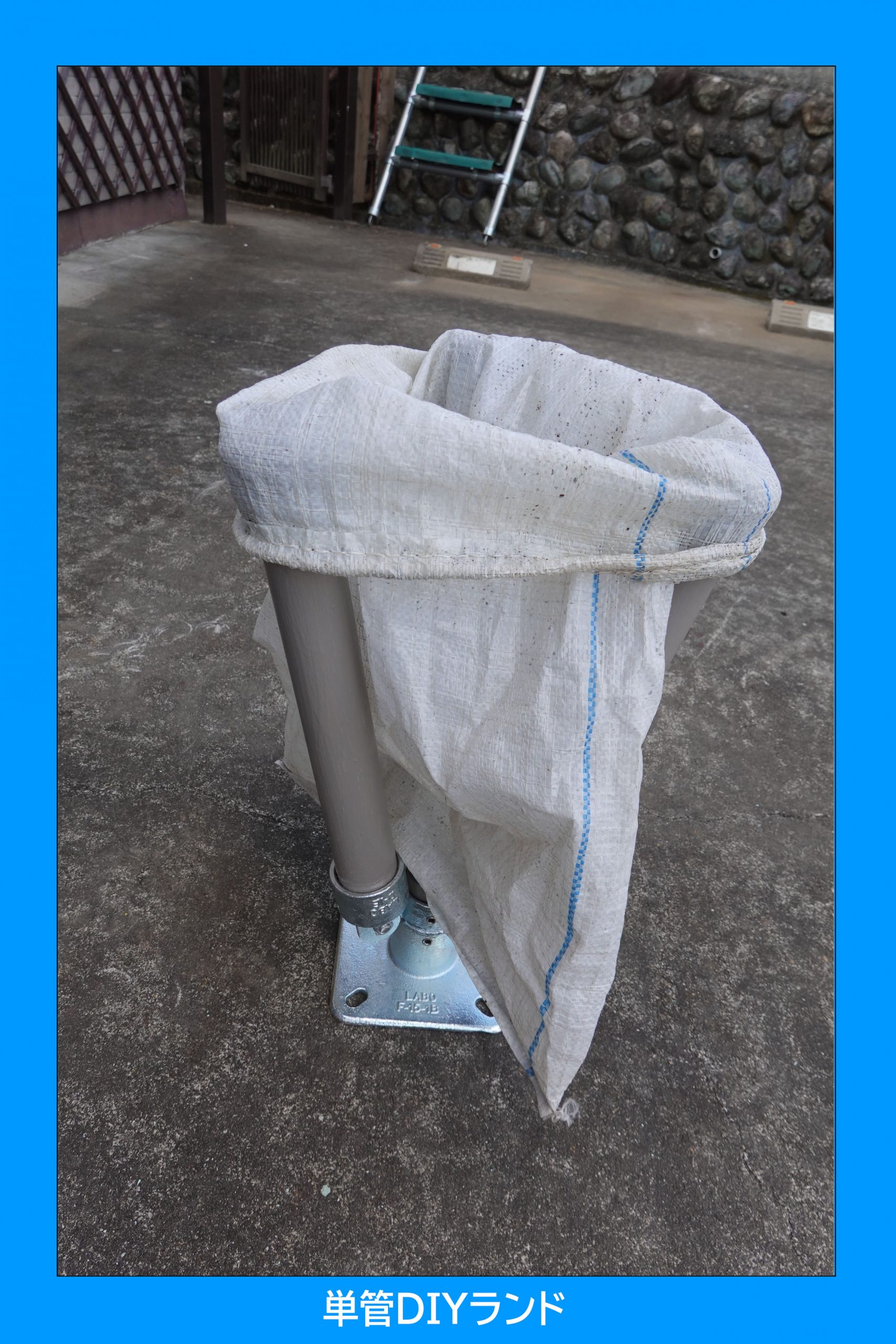

完成！で、土を入れていきます。

動画も見てみてください。

::::::::::今回使った金具::::::::::

D-1E
D-1Y-120
F-15-1B
※F-15-1Bは販売を終了しています 代替え金具 固定ベース（八角形）【F-1B】
K-1C
K-1C（CR）
M10-25-N
※M10-25-Nは販売を終了しています 代替え品 鉄角根丸頭ボルト【M10-25-KS】

:::::::::::::::::::::::::::::::::::

都内に住んでいると、「土なんかないよー」という場所もたくさんあります。

ほかにも砂の代わりに水を入れて作る「水嚢（水のう）」だったり、ブルーシートで覆いまくる！というような防御法もあるようです。

「土嚢は作れるんだな」「うちの場合は水嚢かな」など、災害時の自分の状況を想像しておくだけでも、全然違うと思います。

災害を正しく恐れて、自然と共存する。

大切ですね
